Hyundai Santa Fe 2013 Handleiding (in Dutch)

4169
Kenmerken van uw auto

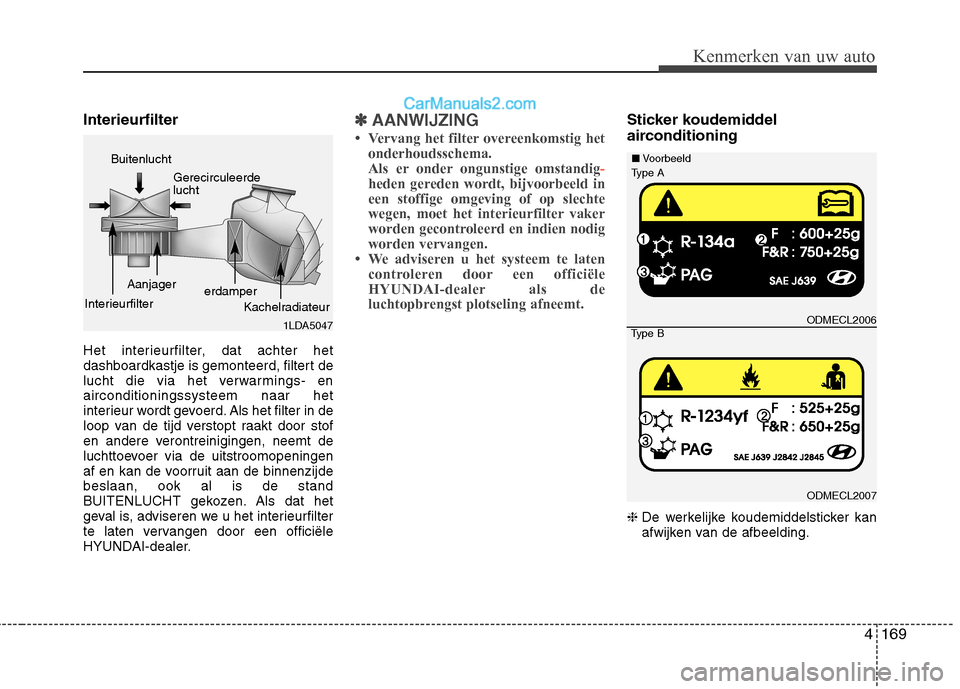

Interieurfilter
Het interieurfilter, dat achter het
dashboardkastje is gemonteerd, filtert de
lucht die via het verwarmings- enairconditioningssysteem naar het
interieur wordt gevoerd. Als het filter in de
loop van de tijd verstopt raakt door stof
en andere verontreinigingen, neemt de
luchttoevoer via de uitstroomopeningen
af en kan de voorruit aan de binnenzijdebeslaan, ook al is de stand
BUITENLUCHT gekozen. Als dat het
geval is, adviseren we u het interieurfilter
te laten vervangen door een officiële
HYUNDAI-dealer.✽✽AANWIJZING

Kenmerken van uw auto
170
4

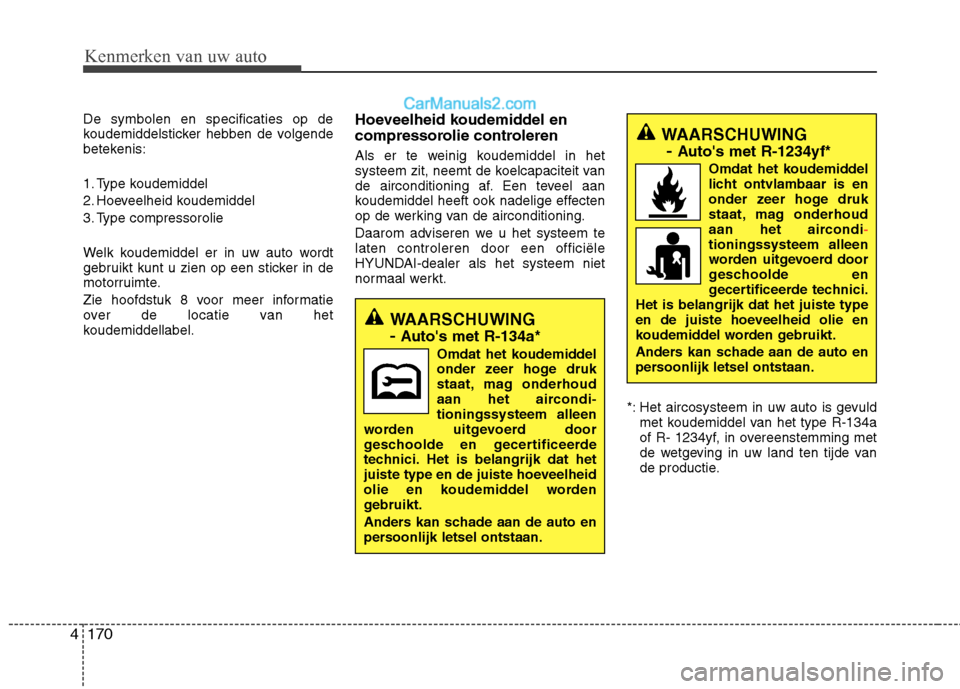

De symbolen en specificaties op de
koudemiddelsticker hebben de volgende
betekenis:
1. Type koudemiddel
2. Hoeveelheid koudemiddel
3. Type compressorolie
Welk koudemiddel er in uw auto wordt
gebruikt kunt u zien op een sticker in de
motorruimte.
Zie hoofdstuk 8 voor meer informatie
over de locatie van het
koudemiddellabel. Hoeveelheid koudemiddel en
compressorolie controleren
Als er te weinig koudemiddel in het
systeem zit, neemt de koelcapaciteit van
de airconditioning af. Een teveel aan
koudemiddel heeft ook nadelige effecten
op de werking van de airconditioning.
Daarom adviseren we u het systeem te laten controleren door een officiële
HYUNDAI-dealer als het systeem niet
normaal werkt.
*: Het aircosysteem in uw auto is gevuldmet koudemiddel van het type R-134a
of R- 1234yf, in overeenstemming met
de wetgeving in uw land ten tijde van
de productie.
WAARSCHUWING
- Auto's met R-1234yf*
Omdat het koudemiddel
licht ontvlambaar is en
onder zeer hoge druk
staat, mag onderhoudaan het aircondi
-tioningssysteem alleen
worden uitgevoerd door
geschoolde en
gecertificeerde technici.
Het is belangrijk dat het juiste type
en de juiste hoeveelheid olie en
koudemiddel worden gebruikt.
Anders kan schade aan de auto en
persoonlijk letsel ontstaan.
WAARSCHUWING - Auto's met R-134a*
Omdat het koudemiddel
onder zeer hoge druk
staat, mag onderhoud
aan het aircondi-tioningssysteem alleen
worden uitgevoerd door
geschoolde en gecertificeerde
technici. Het is belangrijk dat het
juiste type en de juiste hoeveelheid
olie en koudemiddel worden
gebruikt.
Anders kan schade aan de auto en
persoonlijk letsel ontstaan.

4171
Kenmerken van uw auto
Draai de temperatuurknop volledignaar rechts (maximaal verwarmen) en
zet de aanjagerknop op de hoogstesnelheid om maximaal te ontdooien.
Zet de knop voor de luchtcirculatie in stand VERWARMEN/ONTWASEMEN,
wanneer tijdens het ontdooien of
ontwasemen warme lucht in de
voetenruimte gewenst wordt.
Verwijder voor het rijden alle sneeuw en ijs van de voorruit, de achterruit, de
buitenspiegels en alle zijruiten.
Verwijder alle sneeuw en ijs van de motorkap en van de
luchtaanvoeropening in het
paravanrooster om de werking van de
kachel en het ventilatiesysteem te
verbeteren en de kans op het beslaan
van de voorruit te verminderen.

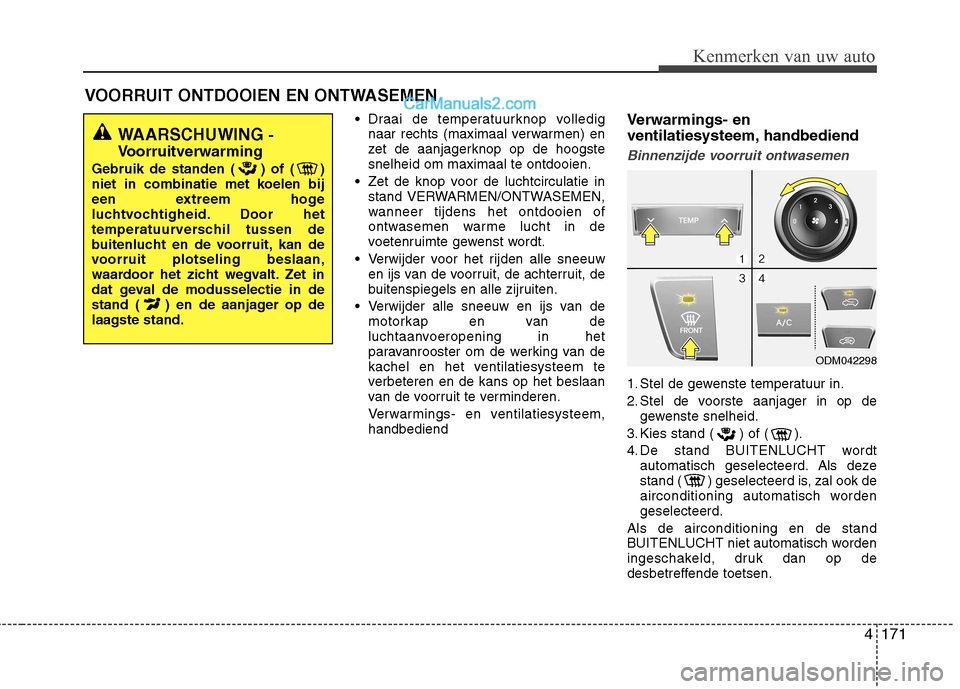

Verwarmings- en ventilatiesysteem, handbediend Verwarmings- en
ventilatiesysteem, handbediend
Binnenzijde voorruit ontwasemen
1. Stel de gewenste temperatuur in.
2. Stel de voorste aanjager in op de
gewenste snelheid.
3. Kies stand ( ) of ( ).
4. De stand BUITENLUCHT wordt automatisch geselecteerd. Als deze
stand ( ) geselecteerd is, zal ook de
airconditioning automatisch wordengeselecteerd.
Als de airconditioning en de stand
BUITENLUCHT niet automatisch worden
ingeschakeld, druk dan op de
desbetreffende toetsen.
VOORRUIT ONTDOOIEN EN ONTWASEMEN
WAARSCHUWING -
Voorruitverwarming
Gebruik de standen ( ) of ( )
niet in combinatie met koelen bij
een extreem hoge
luchtvochtigheid. Door het
temperatuurverschil tussen de
buitenlucht en de voorruit, kan de
voorruit plotseling beslaan,
waardoor het zicht wegvalt. Zet in
dat geval de modusselectie in de
stand ( ) en de aanjager op de
laagste stand.
ODM042298

Kenmerken van uw auto
172
4

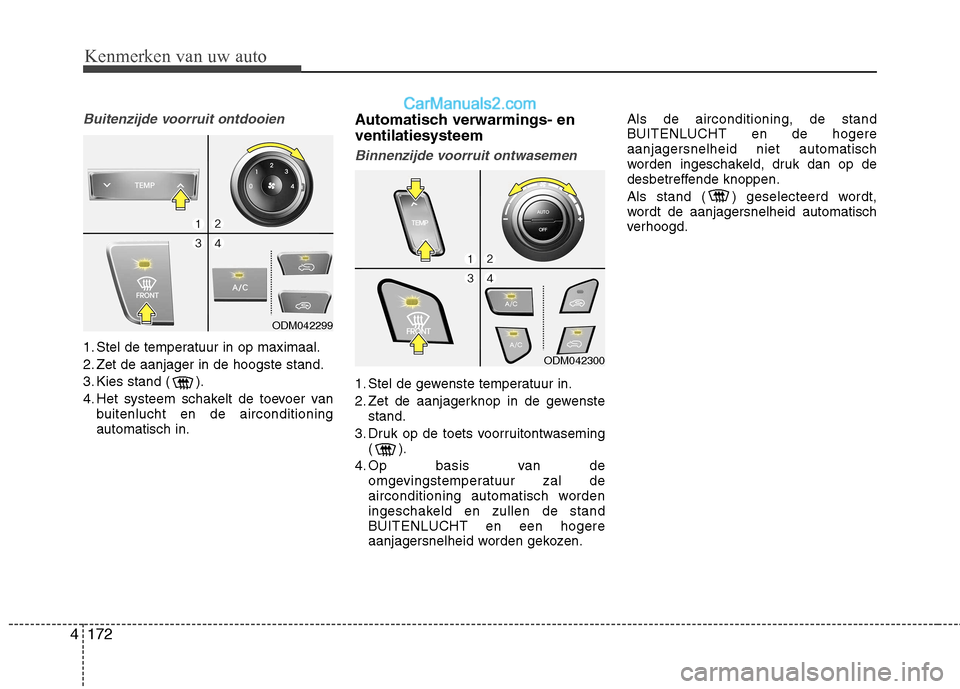

Buitenzijde voorruit ontdooien
1. Stel de temperatuur in op maximaal.
2. Zet de aanjager in de hoogste stand.
3. Kies stand ( ).
4. Het systeem schakelt de toevoer van
buitenlucht en de airconditioning automatisch in. Automatisch verwarmings- en ventilatiesysteem
Binnenzijde voorruit ontwasemen
1. Stel de gewenste temperatuur in.
2. Zet de aanjagerknop in de gewenste
stand.
3. Druk op de toets voorruitontwaseming () .
4. Op basis van de omgevingstemperatuur zal de
airconditioning automatisch worden
ingeschakeld en zullen de stand
BUITENLUCHT en een hogere
aanjagersnelheid worden gekozen. Als de airconditioning, de stand
BUITENLUCHT en de hogereaanjagersnelheid niet automatisch
worden ingeschakeld, druk dan op de
desbetreffende knoppen.
Als stand ( ) geselecteerd wordt,
wordt de aanjagersnelheid automatisch
verhoogd.
ODM042299
ODM042300

4173
Kenmerken van uw auto
Buitenzijde voorruit ontdooien
1. Stel de temperatuur in op maximaal.
2. Zet de aanjager in de hoogste stand.
3. Druk op de toets voorruitontwaseming() .
4. Op basis van de omgevingstemperatuur zal de
airconditioning automatisch worden
ingeschakeld en de stand
BUITENLUCHT worden gekozen.
Automatisch ontwasemingssysteem
(alleen voor verwarmings- enventilatiesysteem, indien vantoepassing)
Het automatische ontwasemings-
systeem verkleint de kans op het
beslaan van de binnenzijde van de
voorruit doordat de aanwezigheid van
vocht aan de binnenzijde van de voorruit
automatisch gesignaleerd wordt.
Het automatische ontwasemings-
systeem werkt als de klimaatregeling
ingeschakeld is.
✽✽ AANWIJZING
Het automatische ontwasemingssysteem
werkt mogelijk niet goed wanneer de
buitentemperatuur temperatuur lager isdan -10 °C.
Deze indicator geeft aan dat
het automatische ontwa-semingssysteem heeft
geregistreerd dat er vocht
aanwezig is op de
binnenzijde van de voorruit
en dat het systeem in werking is.
Als er meer vocht in de auto aanwezig is,
gaat het systeem steeds een stap verder. Stap 1 : Inschakelen van de aircondi- tioning
Stap 2 : Stand toevoer buitenlucht Stap 3 : Blazen van lucht naar de
voorruit
Stap 4 : Vergroten van de luchtstroom naar de voorruit
ODM042301
ODM042303

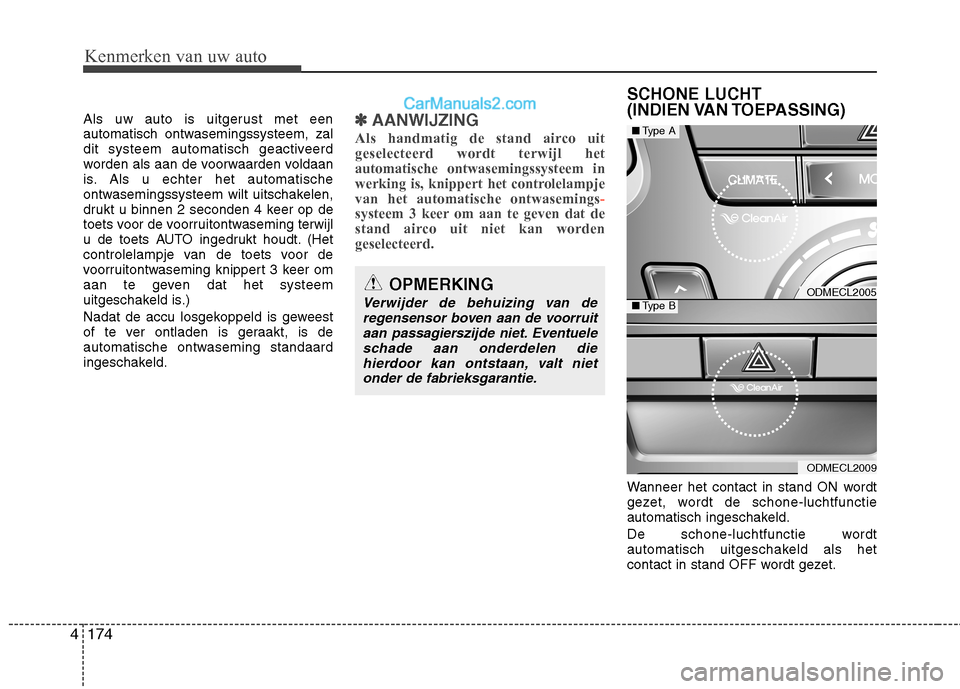

Kenmerken van uw auto
174
4
Als uw auto is uitgerust met een
automatisch ontwasemingssysteem, zal
dit systeem automatisch geactiveerd
worden als aan de voorwaarden voldaan
is. Als u echter het automatische
ontwasemingssysteem wilt uitschakelen,
drukt u binnen 2 seconden 4 keer op de
toets voor de voorruitontwaseming terwijl
u de toets AUTO ingedrukt houdt. (Het
controlelampje van de toets voor de
voorruitontwaseming knippert 3 keer om
aan te geven dat het systeem
uitgeschakeld is.)
Nadat de accu losgekoppeld is geweest
of te ver ontladen is geraakt, is de
automatische ontwaseming standaard
ingeschakeld.✽✽
AANWIJZING
Als handmatig de stand airco uit geselecteerd wordt terwijl hetautomatische ontwasemingssysteem in
werking is, knippert het controlelampjevan het automatische ontwasemings
-systeem 3 keer om aan te geven dat de
stand airco uit niet kan wordengeselecteerd.
Wanneer het contact in stand ON wordt
gezet, wordt de schone-luchtfunctie
automatisch ingeschakeld.
De schone-luchtfunctie wordt
automatisch uitgeschakeld als het
contact in stand OFF wordt gezet.
OPMERKING
Verwijder de behuizing van de regensensor boven aan de voorruitaan passagierszijde niet. Eventueleschade aan onderdelen die hierdoor kan ontstaan, valt niet
onder de fabrieksgarantie.
SCHONE LUCHT
(INDIEN VAN TOEPASSING)
ODMECL2005
ODMECL2009
■ Type A
■Type B

4175
Kenmerken van uw auto

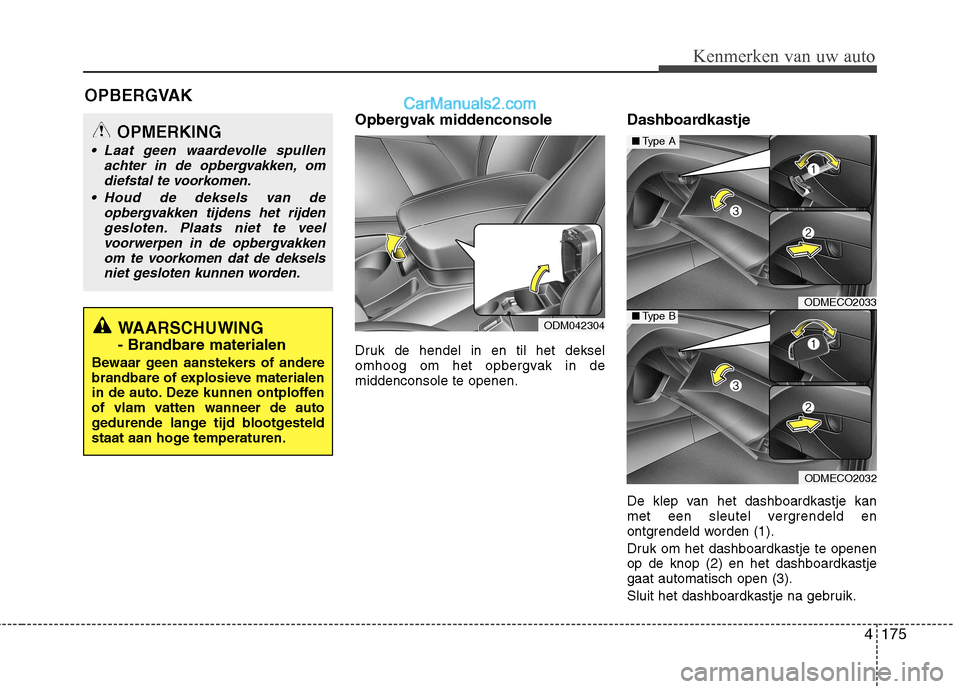

Opbergvak middenconsole
Druk de hendel in en til het deksel
omhoog om het opbergvak in demiddenconsole te openen.Dashboardkastje
De klep van het dashboardkastje kan
met een sleutel vergrendeld en
ontgrendeld worden (1).
Druk om het dashboardkastje te openen op de knop (2) en het dashboardkastjegaat automatisch open (3).
Sluit het dashboardkastje na gebruik.
OPBERGVAK
WAARSCHUWING - Brandbare materialen
Bewaar geen aanstekers of andere
brandbare of explosieve materialen
in de auto. Deze kunnen ontploffen
of vlam vatten wanneer de auto
gedurende lange tijd blootgesteld
staat aan hoge temperaturen.
OPMERKING
Laat geen waardevolle spullen achter in de opbergvakken, om
diefstal te voorkomen.
Houd de deksels van de opbergvakken tijdens het rijdengesloten. Plaats niet te veel
voorwerpen in de opbergvakken om te voorkomen dat de dekselsniet gesloten kunnen worden.
ODMECO2033
ODMECO2032
■ Type A
■Type BODM042304

Kenmerken van uw auto
176
4

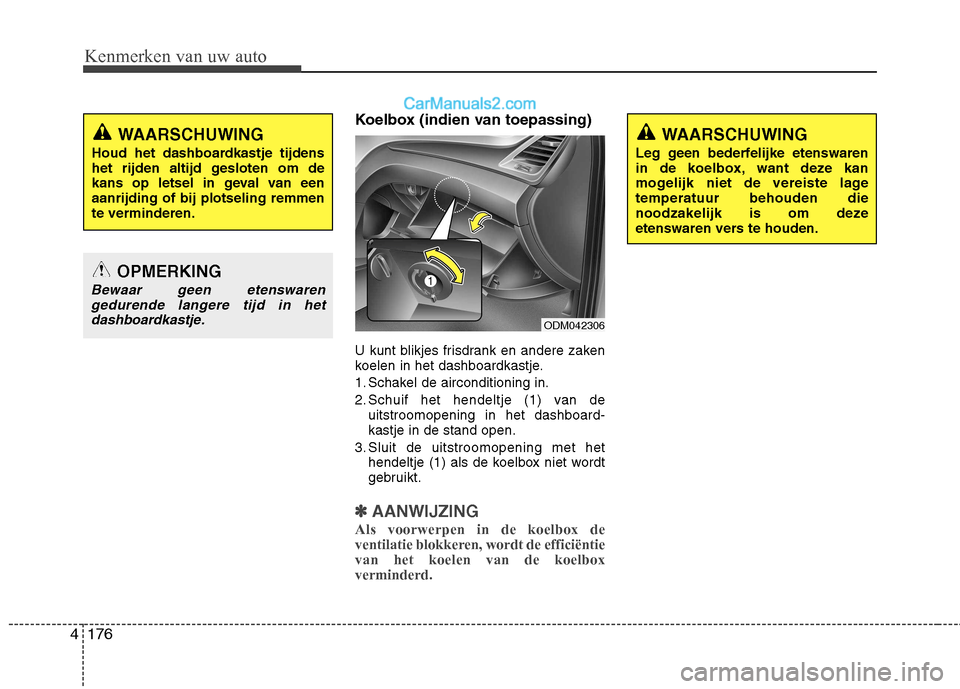

Koelbox (indien van toepassing)
U kunt blikjes frisdrank en andere zaken
koelen in het dashboardkastje.
1. Schakel de airconditioning in.
2. Schuif het hendeltje (1) van de
uitstroomopening in het dashboard- kastje in de stand open.
3. Sluit de uitstroomopening met het hendeltje (1) als de koelbox niet wordt
gebruikt.
✽✽ AANWIJZING
Als voorwerpen in de koelbox de
ventilatie blokkeren, wordt de efficiëntievan het koelen van de koelboxverminderd.
WAARSCHUWING
Leg geen bederfelijke etenswaren
in de koelbox, want deze kan
mogelijk niet de vereiste lagetemperatuur behouden die
noodzakelijk is om deze
etenswaren vers te houden.WAARSCHUWING
Houd het dashboardkastje tijdens
het rijden altijd gesloten om de
kans op letsel in geval van eenaanrijding of bij plotseling remmente verminderen.
OPMERKING
Bewaar geen etenswaren gedurende langere tijd in het
dashboardkastje.
ODM042306

4177
Kenmerken van uw auto

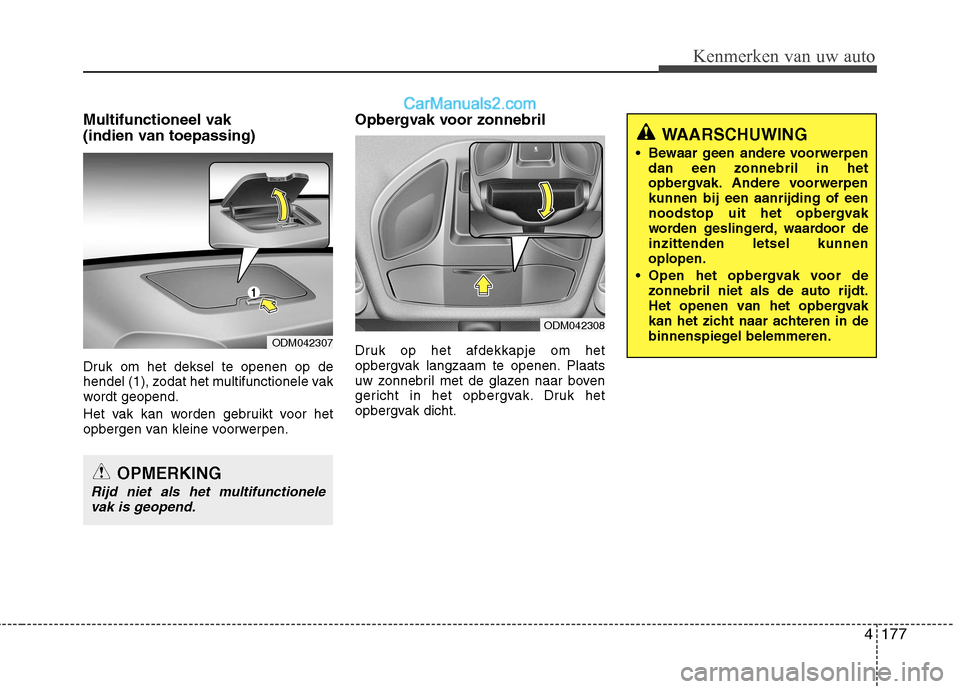

Multifunctioneel vak
(indien van toepassing)
Druk om het deksel te openen op de
hendel (1), zodat het multifunctionele vak
wordt geopend.
Het vak kan worden gebruikt voor het
opbergen van kleine voorwerpen.Opbergvak voor zonnebril
Druk op het afdekkapje om het
opbergvak langzaam te openen. Plaats
uw zonnebril met de glazen naar boven
gericht in het opbergvak. Druk het
opbergvak dicht.
WAARSCHUWING
Bewaar geen andere voorwerpen dan een zonnebril in het
opbergvak. Andere voorwerpenkunnen bij een aanrijding of een
noodstop uit het opbergvak
worden geslingerd, waardoor deinzittenden letsel kunnenoplopen.
Open het opbergvak voor de zonnebril niet als de auto rijdt.
Het openen van het opbergvak
kan het zicht naar achteren in de
binnenspiegel belemmeren.
ODM042307
OPMERKING
Rijd niet als het multifunctionele
vak is geopend.
ODM042308

Kenmerken van uw auto
178
4

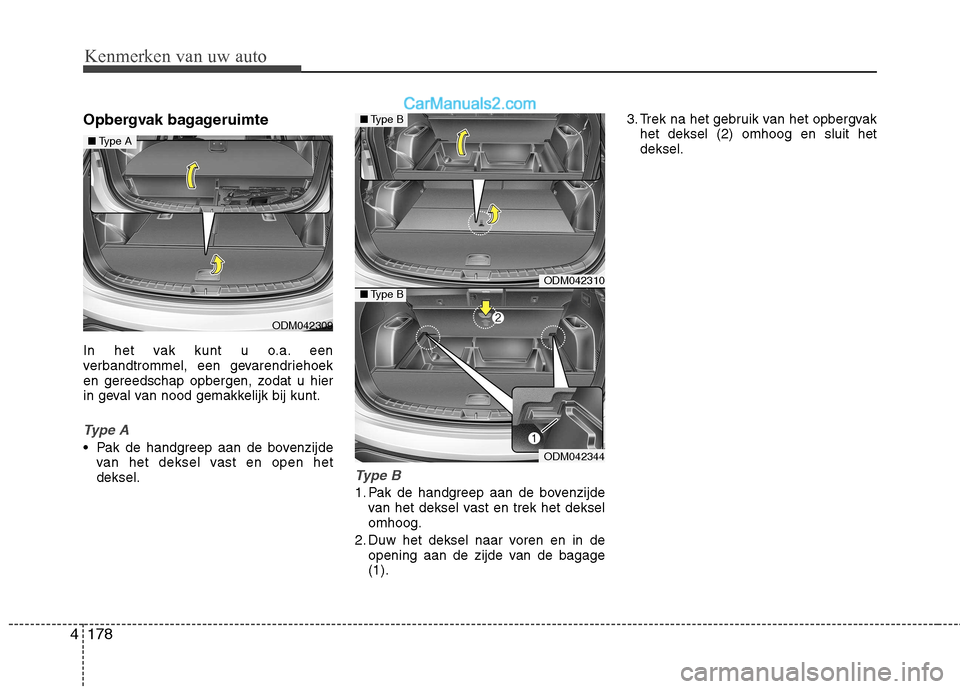

Opbergvak bagageruimte
In het vak kunt u o.a. een
verbandtrommel, een gevarendriehoek
en gereedschap opbergen, zodat u hier
in geval van nood gemakkelijk bij kunt.
Type A
Pak de handgreep aan de bovenzijde
van het deksel vast en open het deksel.
Type B
1. Pak de handgreep aan de bovenzijdevan het deksel vast en trek het deksel omhoog.
2. Duw het deksel naar voren en in de opening aan de zijde van de bagage(1). 3. Trek na het gebruik van het opbergvak
het deksel (2) omhoog en sluit hetdeksel.
ODM042309
■Type A
ODM042310
ODM042344
■Type B
■Type B
