Hyundai Santa Fe 2013 Handleiding (in Dutch)

4149
Kenmerken van uw auto

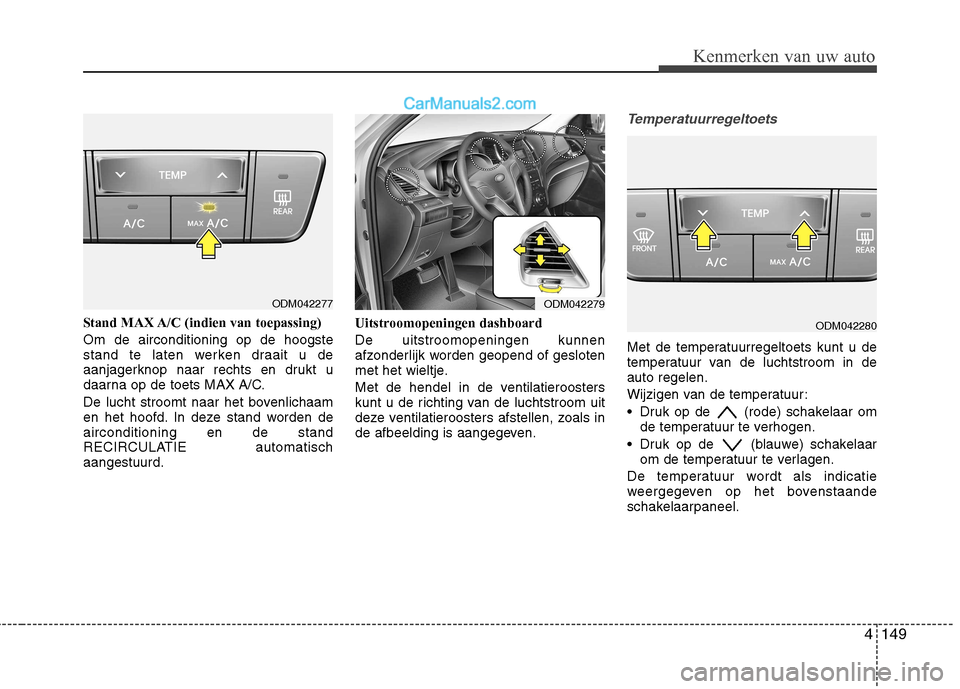

Stand MAX A/C (indien van toepassing) Om de airconditioning op de hoogste
stand te laten werken draait u de
aanjagerknop naar rechts en drukt u
daarna op de toets MAX A/C.
De lucht stroomt naar het bovenlichaam
en het hoofd. In deze stand worden deairconditioning en de stand
RECIRCULATIE automatischaangestuurd.Uitstroomopeningen dashboard De uitstroomopeningen kunnen
afzonderlijk worden geopend of gesloten
met het wieltje.
Met de hendel in de ventilatieroosters
kunt u de richting van de luchtstroom uit
deze ventilatieroosters afstellen, zoals in
de afbeelding is aangegeven.
Temperatuurregeltoets
Met de temperatuurregeltoets kunt u de
temperatuur van de luchtstroom in deauto regelen.
Wijzigen van de temperatuur:
Druk op de (rode) schakelaar om
de temperatuur te verhogen.
Druk op de (blauwe) schakelaar om de temperatuur te verlagen.
De temperatuur wordt als indicatie
weergegeven op het bovenstaande
schakelaarpaneel.
ODM042277ODM042279
ODM042280

Kenmerken van uw auto
150
4

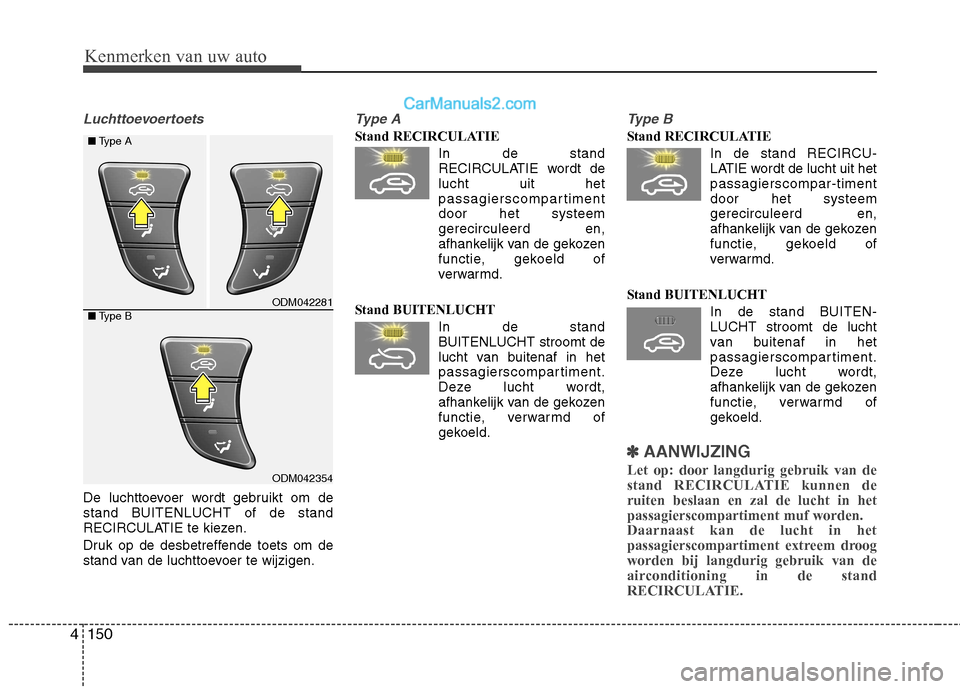

Luchttoevoertoets
De luchttoevoer wordt gebruikt om de
stand BUITENLUCHT of de stand
RECIRCULATIE te kiezen.
Druk op de desbetreffende toets om de
stand van de luchttoevoer te wijzigen.
Type A
Stand RECIRCULATIE
In de standRECIRCULATIE wordt de lucht uit het
passagierscompartimentdoor het systeemgerecirculeerd en,
afhankelijk van de gekozen
functie, gekoeld of
verwarmd.
Stand BUITENLUCHT In de standBUITENLUCHT stroomt de
lucht van buitenaf in het
passagierscompartiment.
Deze lucht wordt,
afhankelijk van de gekozen
functie, verwarmd of
gekoeld.
Type B
Stand RECIRCULATIE
In de stand RECIRCU-LATIE wordt de lucht uit het passagierscompar-timentdoor het systeemgerecirculeerd en,
afhankelijk van de gekozen
functie, gekoeld of
verwarmd.
Stand BUITENLUCHT In de stand BUITEN-LUCHT stroomt de lucht
van buitenaf in het
passagierscompartiment.
Deze lucht wordt,
afhankelijk van de gekozen
functie, verwarmd of
gekoeld.
✽✽ AANWIJZING
Let op: door langdurig gebruik van de
stand RECIRCULATIE kunnen deruiten beslaan en zal de lucht in hetpassagierscompartiment muf worden.Daarnaast kan de lucht in het
passagierscompartiment extreem droogworden bij langdurig gebruik van de
airconditioning in de stand
RECIRCULATIE.
ODM042281
ODM042354
■
Type A
■ Type B

4151
Kenmerken van uw auto

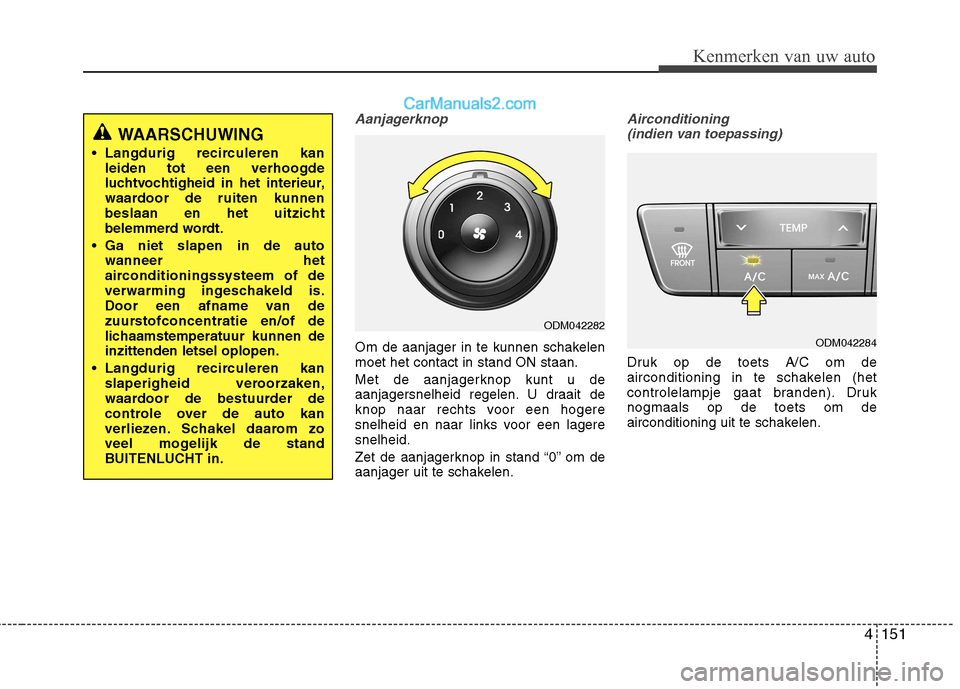

Aanjagerknop
Om de aanjager in te kunnen schakelen moet het contact in stand ON staan.
Met de aanjagerknop kunt u de
aanjagersnelheid regelen. U draait de
knop naar rechts voor een hogere
snelheid en naar links voor een lageresnelheid.
Zet de aanjagerknop in stand “0” om de
aanjager uit te schakelen.
Airconditioning (indien van toepassing)
Druk op de toets A/C om de
airconditioning in te schakelen (het
controlelampje gaat branden). Druknogmaals op de toets om de
airconditioning uit te schakelen.
ODM042282
ODM042284
WAARSCHUWING
Langdurig recirculeren kan leiden tot een verhoogde
luchtvochtigheid in het interieur,
waardoor de ruiten kunnen
beslaan en het uitzicht
belemmerd wordt.
Ga niet slapen in de auto wanneer het
airconditioningssysteem of de
verwarming ingeschakeld is.
Door een afname van de
zuurstofconcentratie en/of de
lichaamstemperatuur kunnen deinzittenden letsel oplopen.
Langdurig recirculeren kan slaperigheid veroorzaken,
waardoor de bestuurder de
controle over de auto kan
verliezen. Schakel daarom zo
veel mogelijk de stand
BUITENLUCHT in.

Kenmerken van uw auto
152
4

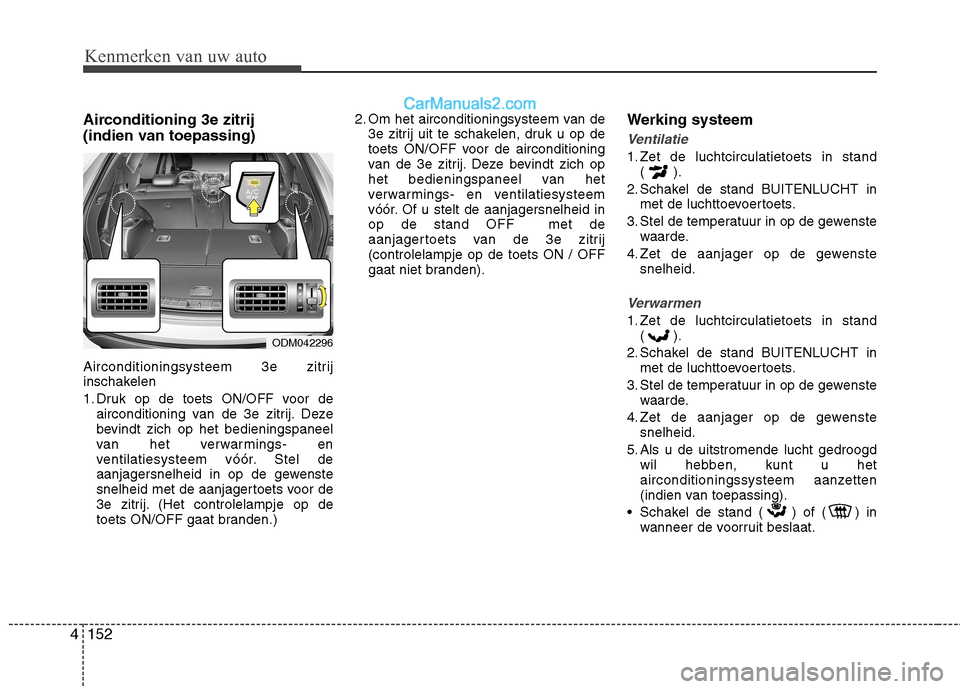

Airconditioning 3e zitrij
(indien van toepassing)
Airconditioningsysteem 3e zitrij
inschakelen
1. Druk op de toets ON/OFF voor de
airconditioning van de 3e zitrij. Deze
bevindt zich op het bedieningspaneel
van het verwarmings- en
ventilatiesysteem vóór. Stel de
aanjagersnelheid in op de gewenste
snelheid met de aanjagertoets voor de
3e zitrij. (Het controlelampje op de
toets ON/OFF gaat branden.) 2. Om het airconditioningsysteem van de
3e zitrij uit te schakelen, druk u op de
toets ON/OFF voor de airconditioning
van de 3e zitrij. Deze bevindt zich op
het bedieningspaneel van het
verwarmings- en ventilatiesysteem
vóór. Of u stelt de aanjagersnelheid inop de stand OFF met de
aanjagertoets van de 3e zitrij(controlelampje op de toets ON / OFF
gaat niet branden). Werking systeem
Ventilatie
1. Zet de luchtcirculatietoets in stand
() .
2. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
Verwarmen
1. Zet de luchtcirculatietoets in stand() .
2. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
5. Als u de uitstromende lucht gedroogd wil hebben, kunt u het
airconditioningssysteem aanzetten
(indien van toepassing).
Schakel de stand ( ) of ( ) in wanneer de voorruit beslaat.
ODM042296

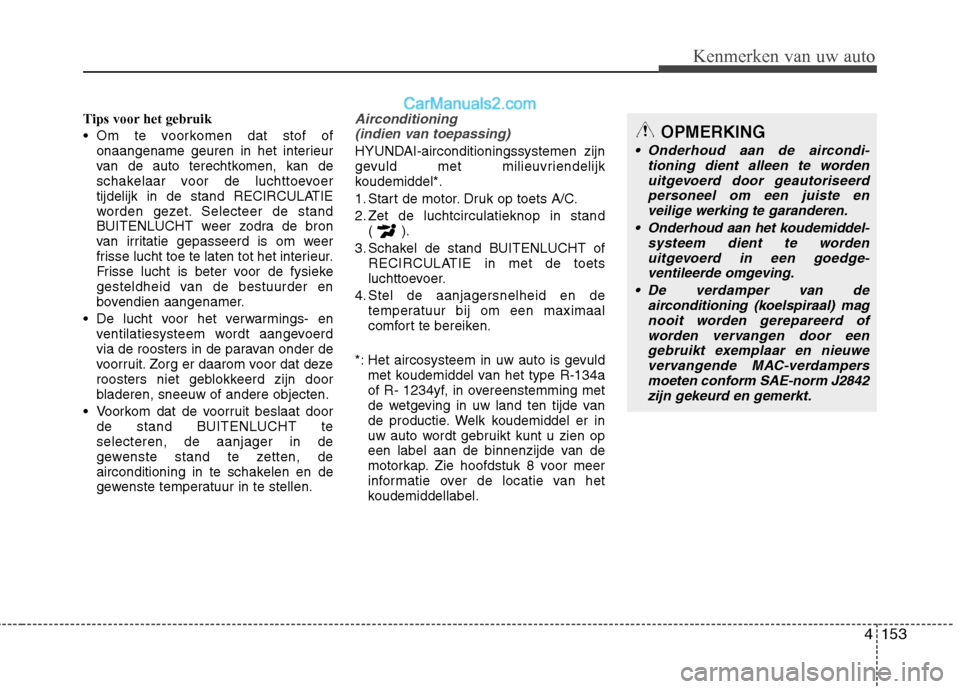

4153
Kenmerken van uw auto
Tips voor het gebruik
Om te voorkomen dat stof ofonaangename geuren in het interieur
van de auto terechtkomen, kan de
schakelaar voor de luchttoevoer
tijdelijk in de stand RECIRCULATIE
worden gezet. Selecteer de stand
BUITENLUCHT weer zodra de bron
van irritatie gepasseerd is om weer
frisse lucht toe te laten tot het interieur.
Frisse lucht is beter voor de fysieke
gesteldheid van de bestuurder en
bovendien aangenamer.
De lucht voor het verwarmings- en ventilatiesysteem wordt aangevoerd
via de roosters in de paravan onder de
voorruit. Zorg er daarom voor dat deze
roosters niet geblokkeerd zijn door
bladeren, sneeuw of andere objecten.
Voorkom dat de voorruit beslaat door de stand BUITENLUCHT teselecteren, de aanjager in de
gewenste stand te zetten, de
airconditioning in te schakelen en de
gewenste temperatuur in te stellen.Airconditioning
(indien van toepassing)
HYUNDAI-airconditioningssystemen zijn
gevuld met milieuvriendelijk
koudemiddel*.
1. Start de motor. Druk op toets A/C.
2. Zet de luchtcirculatieknop in stand () .
3. Schakel de stand BUITENLUCHT of RECIRCULATIE in met de toets
luchttoevoer.
4. Stel de aanjagersnelheid en de temperatuur bij om een maximaal
comfort te bereiken.
*: Het aircosysteem in uw auto is gevuld met koudemiddel van het type R-134a
of R- 1234yf, in overeenstemming met
de wetgeving in uw land ten tijde van
de productie. Welk koudemiddel er in
uw auto wordt gebruikt kunt u zien op
een label aan de binnenzijde van de
motorkap. Zie hoofdstuk 8 voor meer
informatie over de locatie van het
koudemiddellabel.
OPMERKING
Onderhoud aan de aircondi-
tioning dient alleen te worden
uitgevoerd door geautoriseerd personeel om een juiste enveilige werking te garanderen.
Onderhoud aan het koudemiddel- systeem dient te wordenuitgevoerd in een goedge-ventileerde omgeving.
De verdamper van de airconditioning (koelspiraal) mag
nooit worden gerepareerd ofworden vervangen door eengebruikt exemplaar en nieuwe vervangende MAC-verdampers
moeten conform SAE-norm J2842zijn gekeurd en gemerkt.

Kenmerken van uw auto
154
4
✽✽

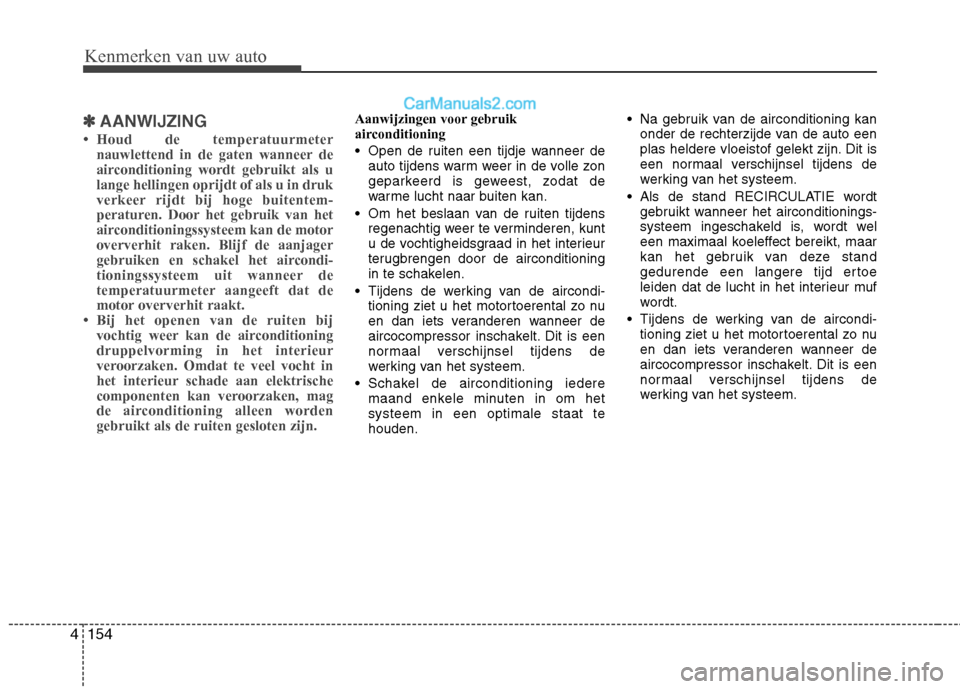

AANWIJZING

4155
Kenmerken van uw auto
Interieurfilter
Het interieurfilter, dat achter het
dashboardkastje is gemonteerd, filtert de
lucht die via het verwarmings- enairconditioningssysteem naar het
interieur wordt gevoerd. Als het filter in de
loop van de tijd verstopt raakt door stof
en andere verontreinigingen, neemt de
luchttoevoer via de uitstroomopeningen
af en kan de voorruit aan de binnenzijdebeslaan, ook al is de stand
BUITENLUCHT gekozen. Als dat het
geval is, adviseren we u het interieurfilter
te laten vervangen door een officiële
HYUNDAI-dealer.✽✽AANWIJZING

Kenmerken van uw auto
156
4

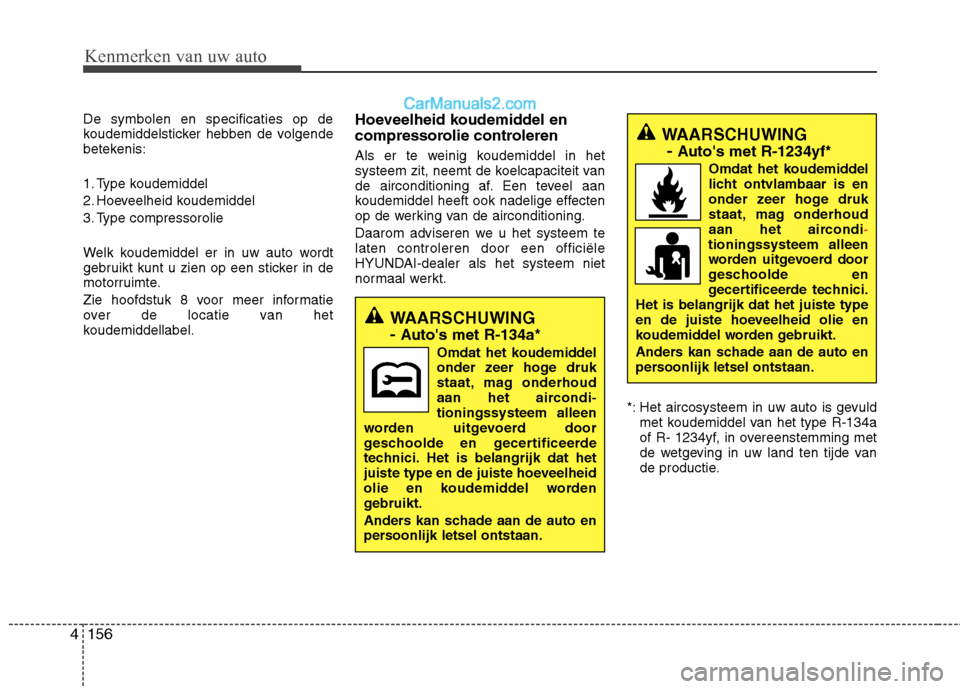

De symbolen en specificaties op de
koudemiddelsticker hebben de volgende
betekenis:
1. Type koudemiddel
2. Hoeveelheid koudemiddel
3. Type compressorolie
Welk koudemiddel er in uw auto wordt
gebruikt kunt u zien op een sticker in de
motorruimte.
Zie hoofdstuk 8 voor meer informatie
over de locatie van het
koudemiddellabel. Hoeveelheid koudemiddel en
compressorolie controleren
Als er te weinig koudemiddel in het
systeem zit, neemt de koelcapaciteit van
de airconditioning af. Een teveel aan
koudemiddel heeft ook nadelige effecten
op de werking van de airconditioning.
Daarom adviseren we u het systeem te laten controleren door een officiële
HYUNDAI-dealer als het systeem niet
normaal werkt.
*: Het aircosysteem in uw auto is gevuldmet koudemiddel van het type R-134a
of R- 1234yf, in overeenstemming met
de wetgeving in uw land ten tijde van
de productie.
WAARSCHUWING
- Auto's met R-1234yf*
Omdat het koudemiddel
licht ontvlambaar is en
onder zeer hoge druk
staat, mag onderhoud
aan het aircondi
-tioningssysteem alleen
worden uitgevoerd door
geschoolde en
gecertificeerde technici.
Het is belangrijk dat het juiste type
en de juiste hoeveelheid olie en
koudemiddel worden gebruikt.
Anders kan schade aan de auto en
persoonlijk letsel ontstaan.
WAARSCHUWING - Auto's met R-134a*
Omdat het koudemiddel
onder zeer hoge druk
staat, mag onderhoud
aan het aircondi-tioningssysteem alleen
worden uitgevoerd door
geschoolde en gecertificeerde
technici. Het is belangrijk dat het
juiste type en de juiste hoeveelheid
olie en koudemiddel worden
gebruikt.
Anders kan schade aan de auto en
persoonlijk letsel ontstaan.

4157
Kenmerken van uw auto

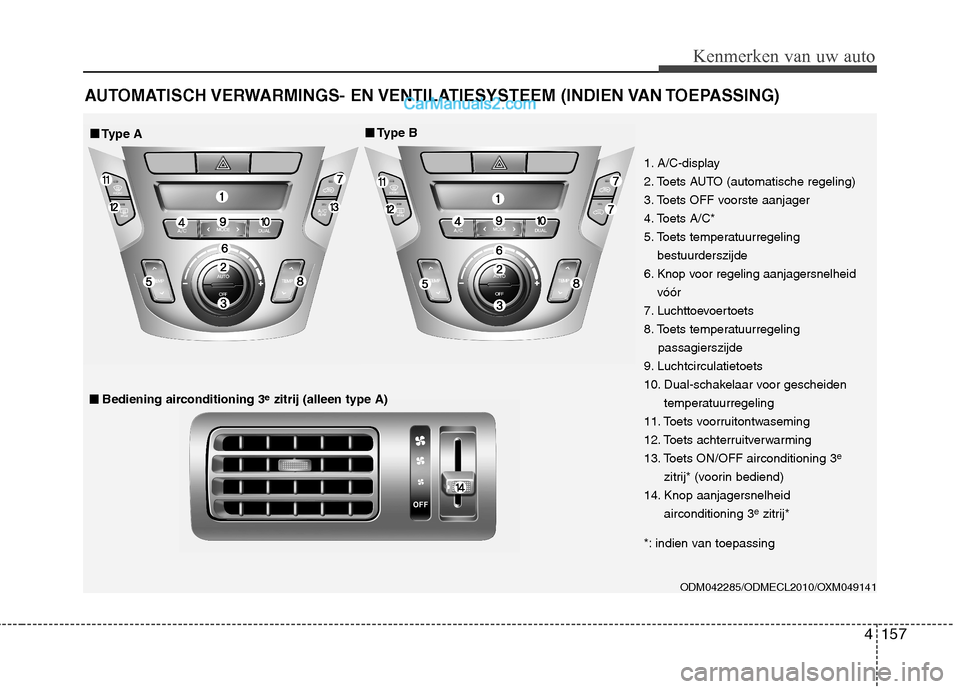

AUTOMATISCH VERWARMINGS- EN VENTILATIESYSTEEM (INDIEN VAN TOEPASSING)
ODM042285/ODMECL2010/OXM049141
■■Type A ■■
Type B
■■ Bediening airconditioning 3 e
zitrij (alleen type A)
1. A/C-display
2. Toets AUTO (automatische regeling)
3. Toets OFF voorste aanjager
4. Toets A/C*
5. Toets temperatuurregeling
bestuurderszijde
6. Knop voor regeling aanjagersnelheid vóór
7. Luchttoevoertoets
8. Toets temperatuurregeling passagierszijde
9. Luchtcirculatietoets
10. Dual-schakelaar voor gescheiden temperatuurregeling
11. Toets voorruitontwaseming
12. Toets achterruitverwarming
13. Toets ON/OFF airconditioning 3 e
zitrij* (voorin bediend)
14. Knop aanjagersnelheid airconditioning 3 e
zitrij*
*: indien van toepassing

Kenmerken van uw auto
158
4
ODMECL2011/ODM042286/OXM049141
■■

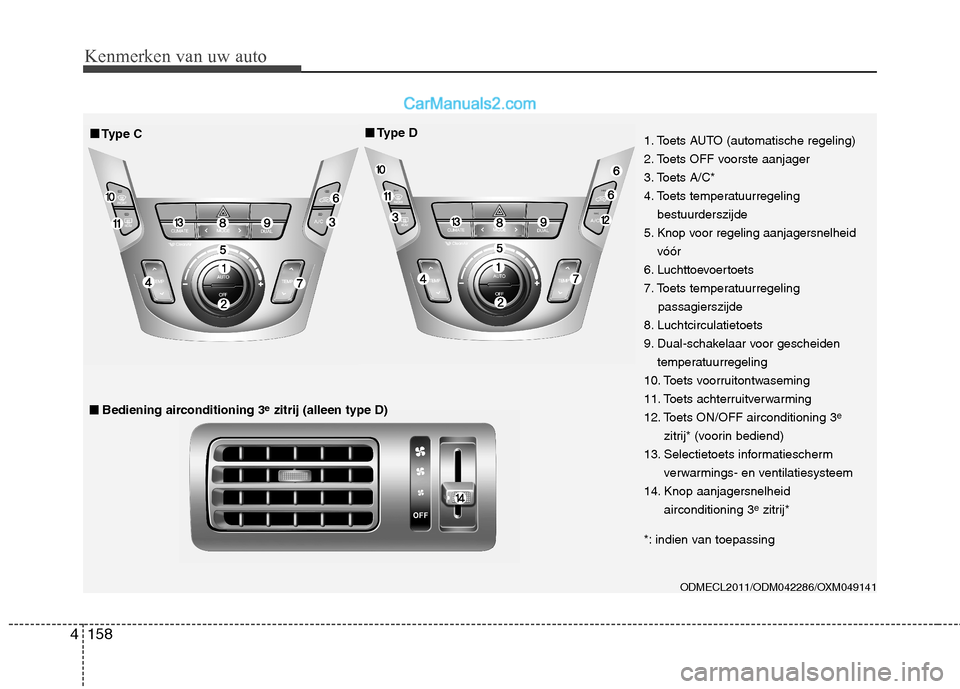

Type D
■■ Bediening airconditioning 3 e
zitrij (alleen type D)
■■ Type C1. Toets AUTO (automatische regeling)
2. Toets OFF voorste aanjager
3. Toets A/C*
4. Toets temperatuurregeling
bestuurderszijde
5. Knop voor regeling aanjagersnelheid vóór
6. Luchttoevoertoets
7. Toets temperatuurregeling passagierszijde
8. Luchtcirculatietoets
9. Dual-schakelaar voor gescheiden temperatuurregeling
10. Toets voorruitontwaseming
11. Toets achterruitverwarming
12. Toets ON/OFF airconditioning 3 e
zitrij* (voorin bediend)
13. Selectietoets informatiescherm verwarmings- en ventilatiesysteem
14. Knop aanjagersnelheid airconditioning 3 e
zitrij*
*: indien van toepassing
