4 145
Características de vehículo

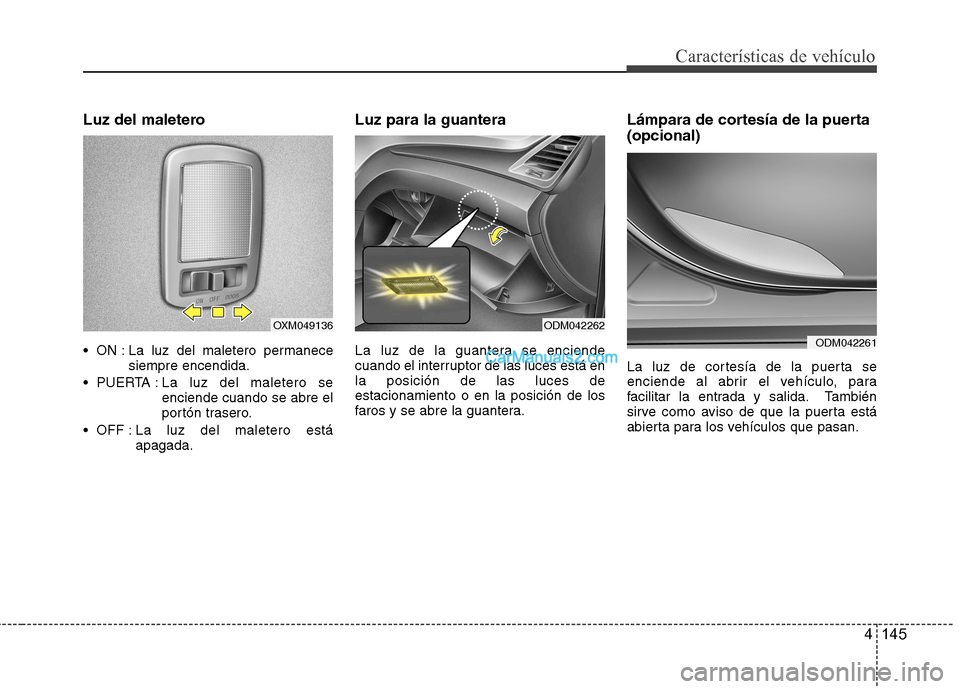

Luz del maletero
ON : La luz del maletero permanecesiempre encendida.
PUERTA : La luz del maletero se
enciende cuando se abre el
portón trasero.
OFF : La luz del maletero está
apagada. Luz para la guantera
La luz de la guantera se enciende
cuando el interruptor de las luces está enla posición de las luces deestacionamiento o en la posición de los
faros y se abre la guantera.
Lámpara de cortesía de la puerta (opcional)
La luz de cortesía de la puerta se
enciende al abrir el vehículo, para
facilitar la entrada y salida. También
sirve como aviso de que la puerta está
abierta para los vehículos que pasan.
ODM042262
ODM042261
OXM049136

Características de vehículo
146
4

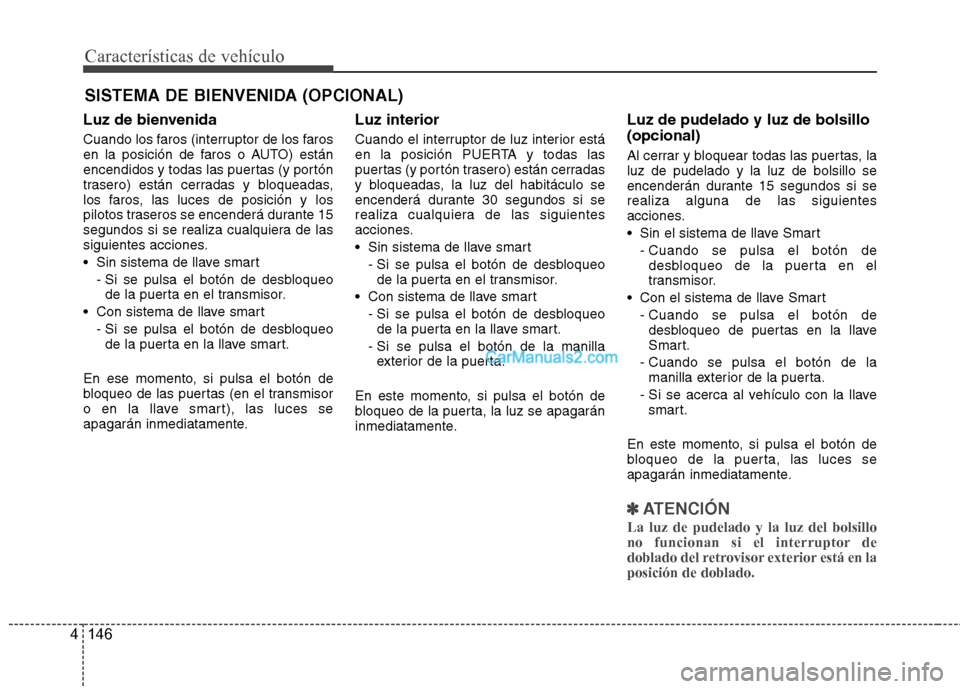

SISTEMA DE BIENVENIDA (OPCIONAL)
Luz de bienvenida
Cuando los faros (interruptor de los faros
en la posición de faros o AUTO) están
encendidos y todas las puertas (y portón
trasero) están cerradas y bloqueadas,
los faros, las luces de posición y los
pilotos traseros se encenderá durante 15
segundos si se realiza cualquiera de las
siguientes acciones.
Sin sistema de llave smart - Si se pulsa el botón de desbloqueode la puerta en el transmisor.
Con sistema de llave smart - Si se pulsa el botón de desbloqueode la puerta en la llave smart.
En ese momento, si pulsa el botón de
bloqueo de las puertas (en el transmisor
o en la llave smart), las luces se
apagarán inmediatamente. Luz interior
Cuando el interruptor de luz interior está
en la posición PUERTA y todas las
puertas (y portón trasero) están cerradas
y bloqueadas, la luz del habitáculo se
encenderá durante 30 segundos si se
realiza cualquiera de las siguientes
acciones.
Sin sistema de llave smart
- Si se pulsa el botón de desbloqueode la puerta en el transmisor.
Con sistema de llave smart - Si se pulsa el botón de desbloqueode la puerta en la llave smart.
- Si se pulsa el botón de la manilla exterior de la puerta.
En este momento, si pulsa el botón de
bloqueo de la puerta, la luz se apagarán
inmediatamente. Luz de pudelado y luz de bolsillo (opcional)
Al cerrar y bloquear todas las puertas, la luz de pudelado y la luz de bolsillo se
encenderán durante 15 segundos si serealiza alguna de las siguientes
acciones.
Sin el sistema de llave Smart
- Cuando se pulsa el botón dedesbloqueo de la puerta en el
transmisor.
Con el sistema de llave Smart - Cuando se pulsa el botón dedesbloqueo de puertas en la llave
Smart.
- Cuando se pulsa el botón de la manilla exterior de la puerta.
- Si se acerca al vehículo con la llave smart.
En este momento, si pulsa el botón de
bloqueo de la puerta, las luces se
apagarán inmediatamente.
✽✽ ATENCIÓN
La luz de pudelado y la luz del bolsillo
no funcionan si el interruptor de
doblado del retrovisor exterior está en laposición de doblado.

4 147
Características de vehículo
✽✽ATENCIÓN
Si quiere deshelar y desempañar el parabrisas, consulte “Deshielo ydesempañado del parabrisas”, en estemismo capítulo.

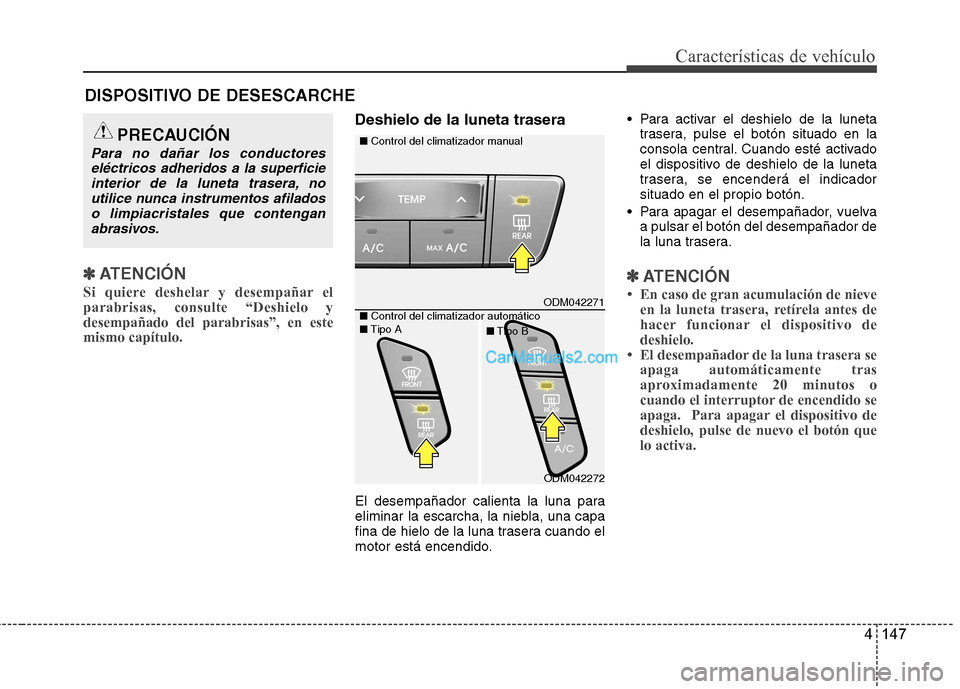

Deshielo de la luneta trasera
El desempañador calienta la luna para
eliminar la escarcha, la niebla, una capa
fina de hielo de la luna trasera cuando el
motor está encendido. Para activar el deshielo de la luneta
trasera, pulse el botón situado en la
consola central. Cuando esté activado
el dispositivo de deshielo de la luneta
trasera, se encenderá el indicadorsituado en el propio botón.
Para apagar el desempañador, vuelva a pulsar el botón del desempañador de
la luna trasera.
✽✽ ATENCIÓN

Características de vehículo
148
4

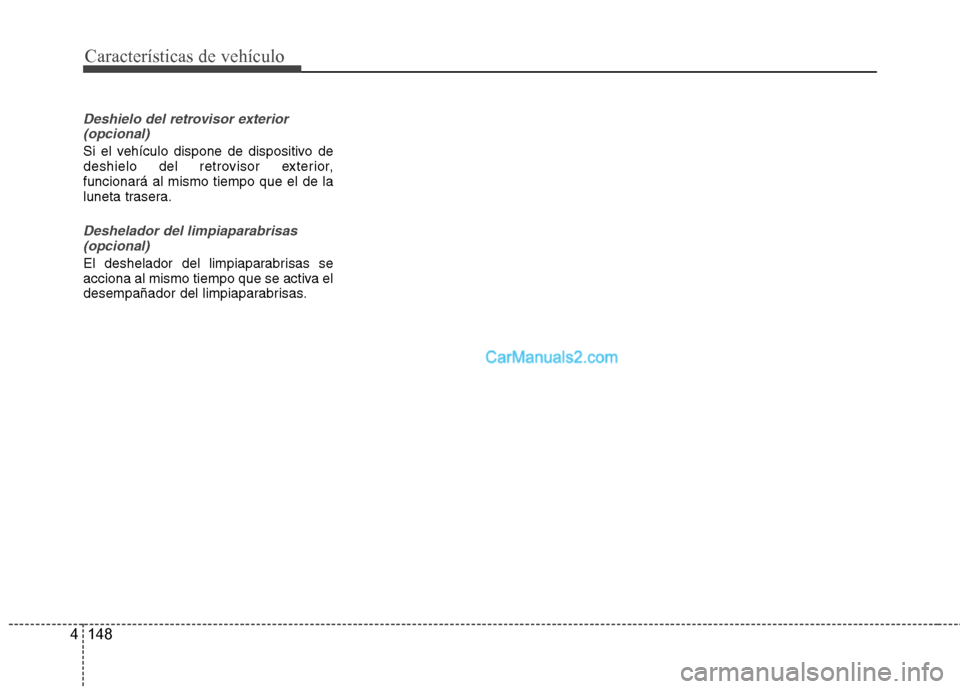

Deshielo del retrovisor exterior
(opcional)
Si el vehículo dispone de dispositivo de
deshielo del retrovisor exterior,funcionará al mismo tiempo que el de la
luneta trasera.
Deshelador del limpiaparabrisas
(opcional)
El deshelador del limpiaparabrisas se
acciona al mismo tiempo que se activa el
desempañador del limpiaparabrisas.

4 149
Características de vehículo

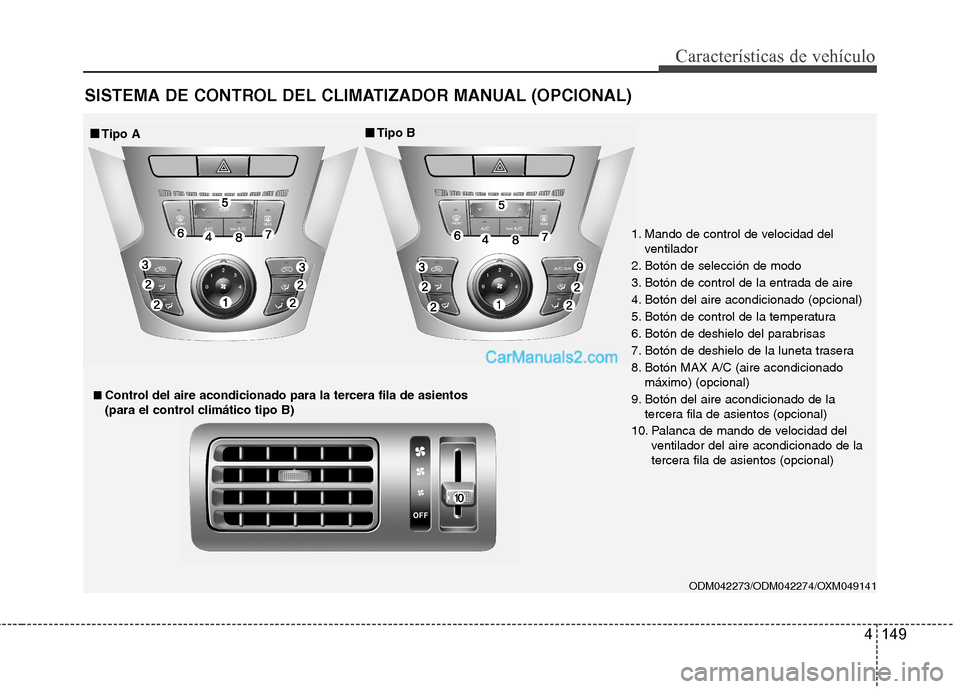

SISTEMA DE CONTROL DEL CLIMATIZADOR MANUAL (OPCIONAL)
ODM042273/ODM042274/OXM049141
■■Tipo A ■■
Tipo B
■■ Control del aire acondicionado para la tercera fila de asientos
(para el control climático tipo B)
1. Mando de control de velocidad del
ventilador
2. Botón de selección de modo
3. Botón de control de la entrada de aire
4. Botón del aire acondicionado (opcional)
5. Botón de control de la temperatura
6. Botón de deshielo del parabrisas
7. Botón de deshielo de la luneta trasera
8. Botón MAX A/C (aire acondicionado máximo) (opcional)
9. Botón del aire acondicionado de la tercera fila de asientos (opcional)
10. Palanca de mando de velocidad del ventilador del aire acondicionado de la
tercera fila de asientos (opcional)

Características de vehículo
150
4

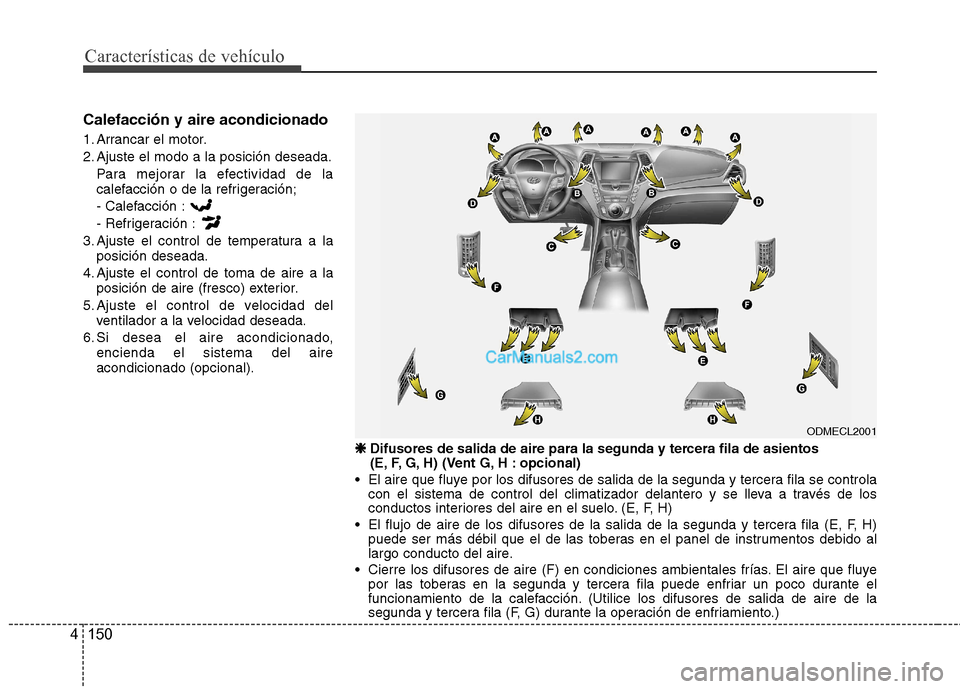

Calefacción y aire acondicionado
1. Arrancar el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de toma de aire a la posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire acondicionado (opcional).
ODMECL2001
❈
❈
Difusores de salida de aire para la segunda y tercera fila de asientos
(E, F, G, H) (Vent G, H : opcional)
El aire que fluye por los difusores de salida de la segunda y tercera fila se controla con el sistema de control del climatizador delantero y se lleva a través de los
conductos interiores del aire en el suelo. (E, F, H)
El flujo de aire de los difusores de la salida de la segunda y tercera fila (E, F, H) puede ser más débil que el de las toberas en el panel de instrumentos debido al
largo conducto del aire.
Cierre los difusores de aire (F) en condiciones ambientales frías. El aire que fluye por las toberas en la segunda y tercera fila puede enfriar un poco durante el
funcionamiento de la calefacción. (Utilice los difusores de salida de aire de la
segunda y tercera fila (F, G) durante la operación de enfriamiento.)

4 151
Características de vehículo

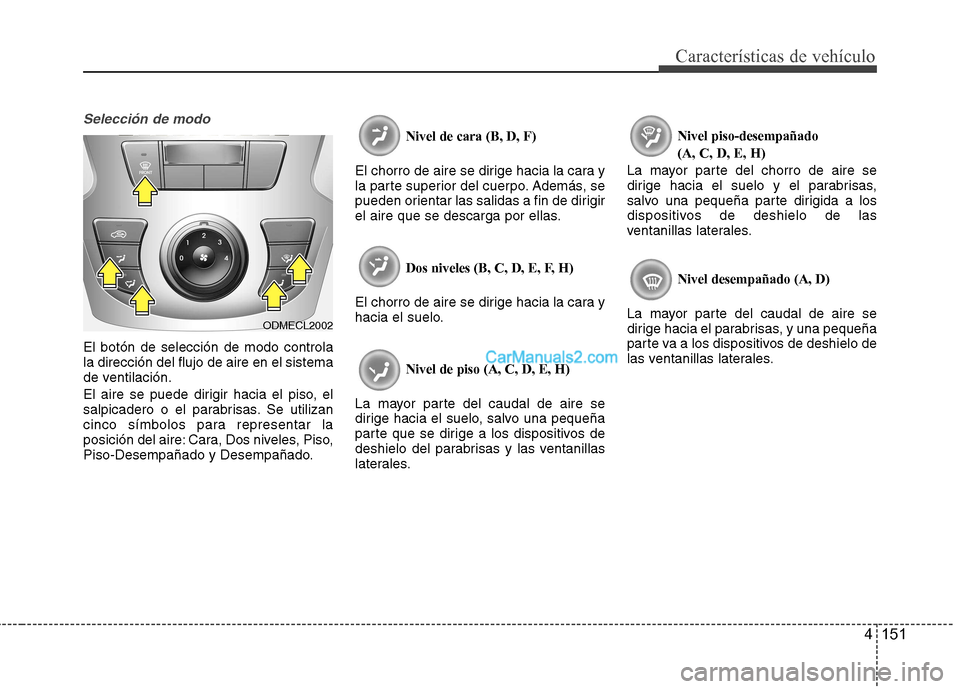

Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
cinco símbolos para representar la
posición del aire: Cara, Dos niveles, Piso,
Piso-Desempañado y Desempañado.Nivel de cara (B, D, F)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, C, D, E, F, H)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (A, C, D, E, H)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales. Nivel piso-desempañado (A, C, D, E, H)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
ODMECL2002

Características de vehículo
152
4

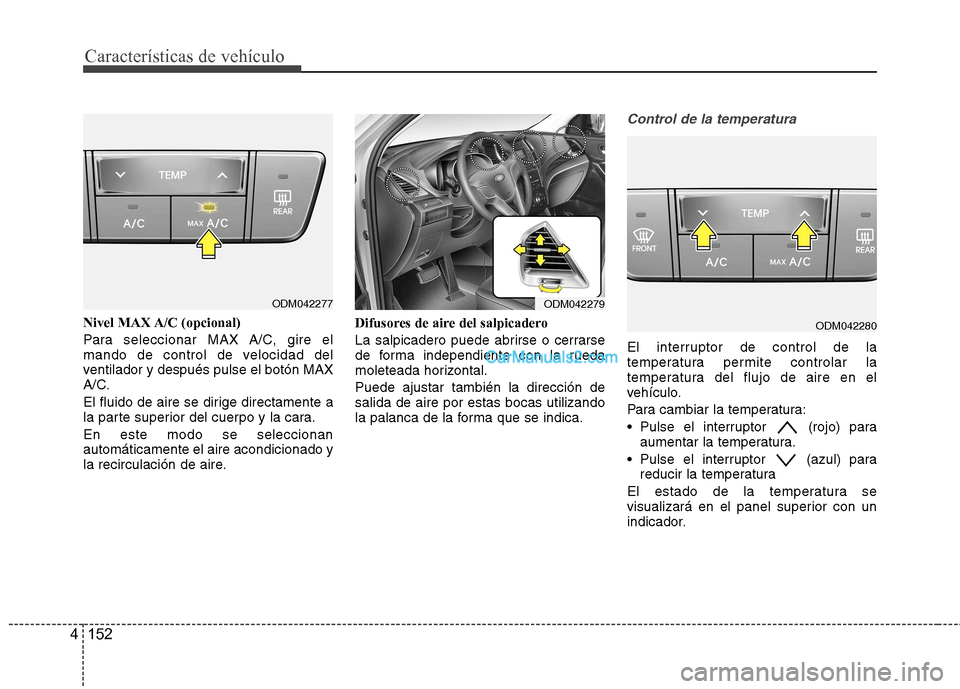

Nivel MAX A/C (opcional)
Para seleccionar MAX A/C, gire el
mando de control de velocidad del
ventilador y después pulse el botón MAX
A/C.
El fluido de aire se dirige directamente a
la parte superior del cuerpo y la cara. En este modo se seleccionan automáticamente el aire acondicionado y
la recirculación de aire. Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica.
Control de la temperatura
El interruptor de control de la
temperatura permite controlar la
temperatura del flujo de aire en el
vehículo.
Para cambiar la temperatura:
Pulse el interruptor (rojo) para
aumentar la temperatura.
Pulse el interruptor (azul) para reducir la temperatura
El estado de la temperatura se
visualizará en el panel superior con un
indicador.
ODM042277ODM042279
ODM042280

4 153
Características de vehículo

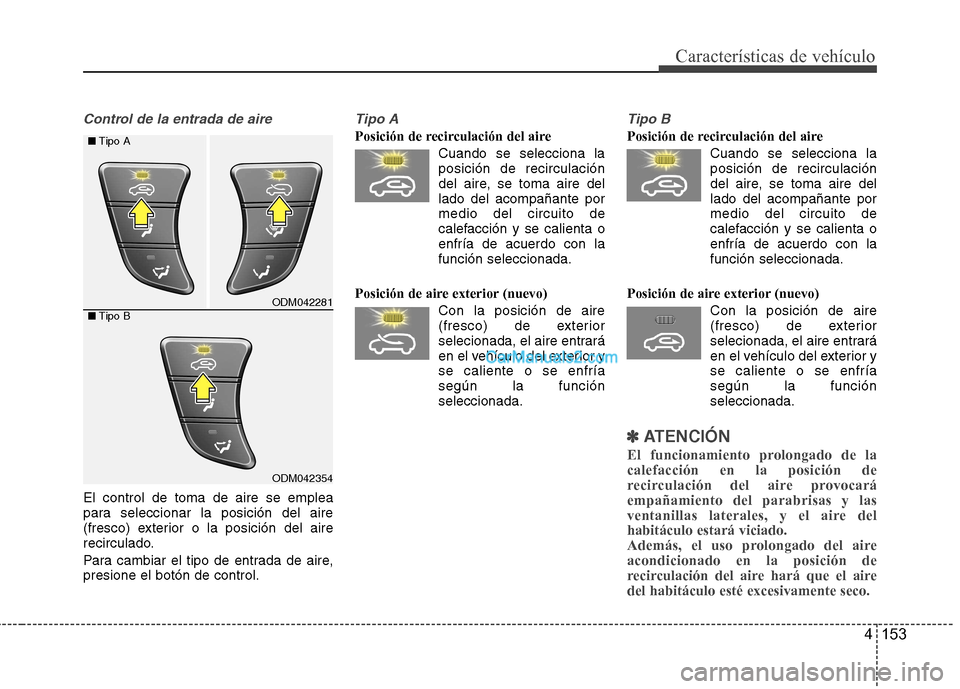

Control de la entrada de aire
El control de toma de aire se emplea
para seleccionar la posición del aire
(fresco) exterior o la posición del aire
recirculado.
Para cambiar el tipo de entrada de aire, presione el botón de control.
Tipo A
Posición de recirculación del aireCuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.
Tipo B
Posición de recirculación del aire
Cuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.
✽✽ ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco.
ODM042281
ODM042354
■
Tipo A
■ Tipo B

Características de vehículo
154
4
Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador.
Aire acondicionado (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
ODM042282ODM042284
