Lär känna bilen
106
4

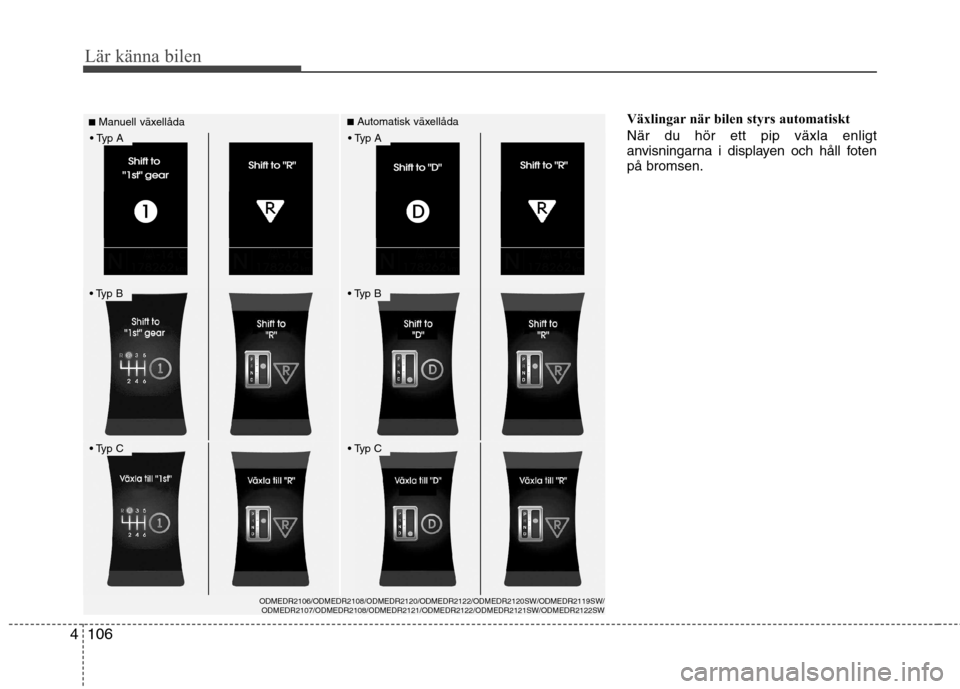

Växlingar när bilen styrs automatiskt När du hör ett pip växla enligt
anvisningarna i displayen och håll fotenpå bromsen.■ Manuell växellåda■ Automatisk växellåda
ODMEDR2106/ODMEDR2108/ODMEDR2120/ODMEDR2122/ODMEDR2120SW/ODMEDR2119SW/ ODMEDR2107/ODMEDR2108/ODMEDR2121/ODMEDR2122/ODMEDR2121SW/ODMEDR2122SW

4107
Lär känna bilen

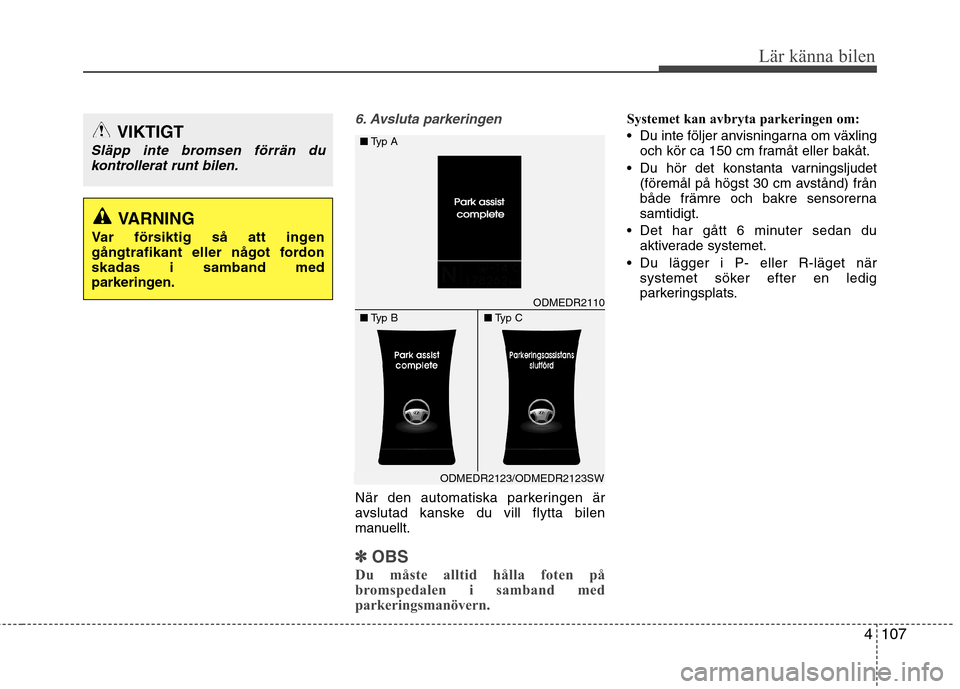

6. Avsluta parkeringen
När den automatiska parkeringen är
avslutad kanske du vill flytta bilen
manuellt.
✽✽OBS
Du måste alltid hålla foten på
bromspedalen i samband med
parkeringsmanövern.
Systemet kan avbryta parkeringen om:
Du inte följer anvisningarna om växling och kör ca 150 cm framåt eller bakåt.
Du hör det konstanta varningsljudet (föremål på högst 30 cm avstånd) från
både främre och bakre sensorernasamtidigt.
Det har gått 6 minuter sedan du aktiverade systemet.
Du lägger i P- eller R-läget när systemet söker efter en ledig
parkeringsplats.
VARNING
Var försiktig så att ingen
gångtrafikant eller något fordonskadas i samband med
parkeringen.
VIKTIGT
Släpp inte bromsen förrän du kontrollerat runt bilen.
ODMEDR2110
■ Typ A
■ Typ B ■Typ C
ODMEDR2123/ODMEDR2123SW

Lär känna bilen
108
4
Övriga anvisningar✽✽
OBS
 I följande fall ska du parkera manuellt eftersom systemet kopplas
bort:
1. Vid sökning efter parkeringsplats.
- När ABS-/ESC-systemen äraktiverade.
- När hastigheten är högre än 40
km/tim.
- När du trycker på knappen med
ratten för att stänga av den
automatiska parkeringsfunktionen.
(Sensorerna fram och bak stängs
inte av).
- Om du lägger i backväxeln.
2. När bilen styrs automatiskt
- När ABS-/ESC-systemen är aktiverade.
- När hastigheten är högre än 7 km/tim.
- När du trycker på knappen med ratten för att stänga av den
automatiska parkeringsfunktionen.
(Sensorerna fram och bak stängs
inte av).
- Om du lägger i backväxeln innan du
kommit fram till parkeringsfickan.
- Om du håller för hårt i ratten.
ODMEDR2109ODMEDR2119ODMEDR2119SW
ODMEDR2111ODMEDR2124ODMEDR2124SW
När som helst under en automatisk parkeringsmanöver kan den avbrytas eller så
kommer en ny anvisning enligt exemplen ovan att visas.

4109
Lär känna bilen

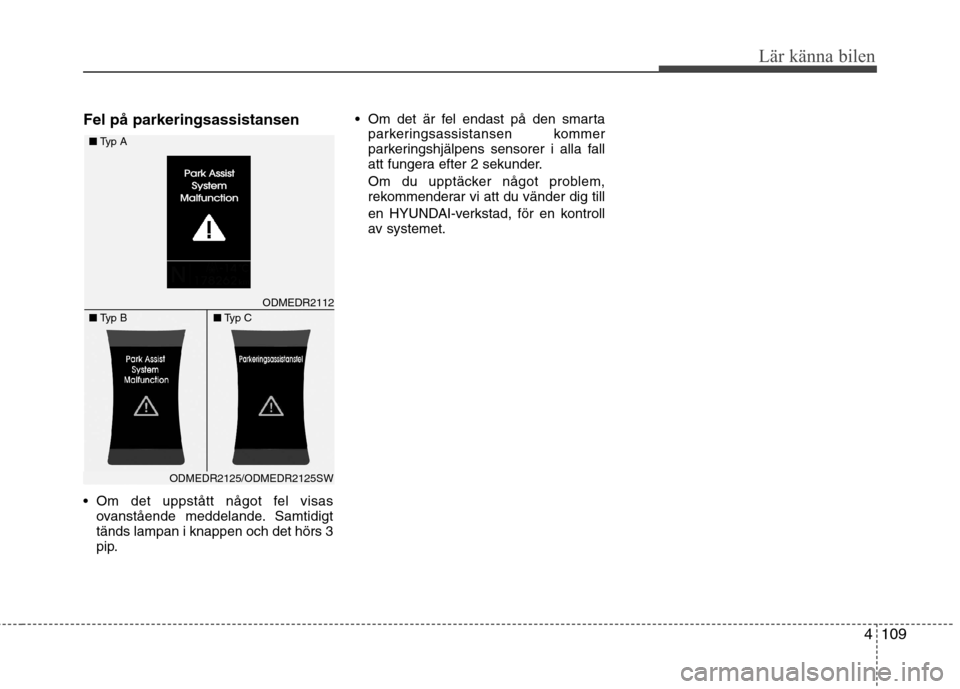

Fel på parkeringsassistansen
Om det uppstått något fel visasovanstående meddelande. Samtidigt tänds lampan i knappen och det hörs 3
pip. Om det är fel endast på den smarta
parkeringsassistansen kommer
parkeringshjälpens sensorer i alla fall
att fungera efter 2 sekunder.
Om du upptäcker något problem,
rekommenderar vi att du vänder dig till
en HYUNDAI-verkstad, för en kontroll
av systemet.
ODMEDR2112
■Typ A
■ Typ B ■Typ C
ODMEDR2125/ODMEDR2125SW

Lär känna bilen
110
4

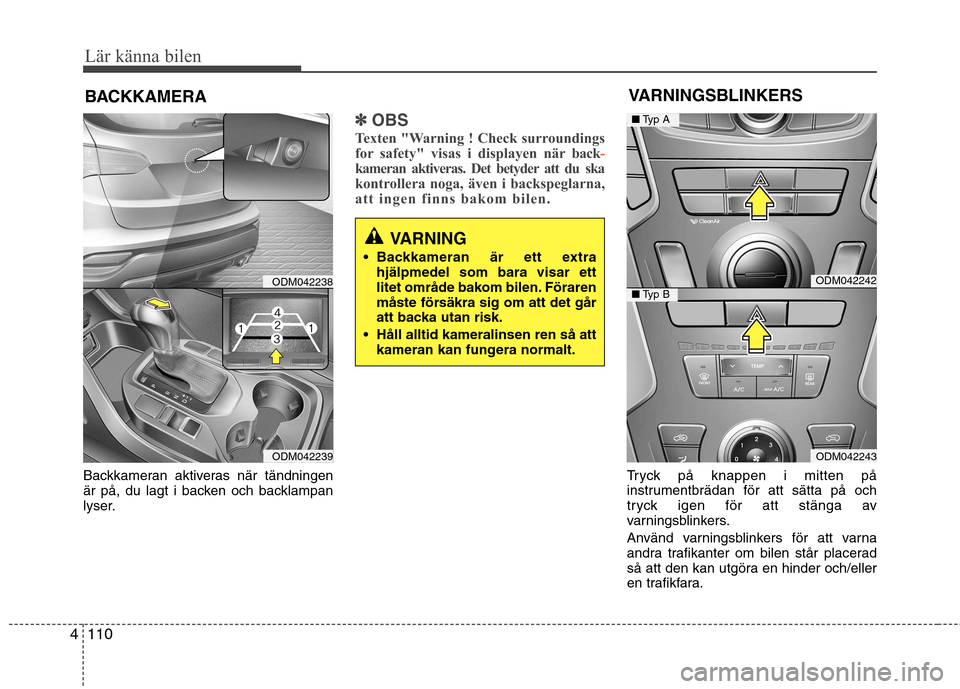

Backkameran aktiveras när tändningen
är på, du lagt i backen och backlampan
lyser.
✽✽
OBS
Texten "Warning ! Check surroundings
for safety" visas i displayen när back
-kameran aktiveras. Det betyder att du ska
kontrollera noga, även i backspeglarna,
att ingen finns bakom bilen.
Tryck på knappen i mitten på
instrumentbrädan för att sätta på och
tryck igen för att stänga av
varningsblinkers.
Använd varningsblinkers för att varna
andra trafikanter om bilen står placerad
så att den kan utgöra en hinder och/eller
en trafikfara.
BACKKAMERA
VARNING
Backkameran är ett extra hjälpmedel som bara visar ett
litet område bakom bilen. Föraren
måste försäkra sig om att det går
att backa utan risk.
Håll alltid kameralinsen ren så att kameran kan fungera normalt.
VARNINGSBLINKERS
ODM042239
ODM042238ODM042242
ODM042243
■Typ A
■Typ B

4111
Lär känna bilen

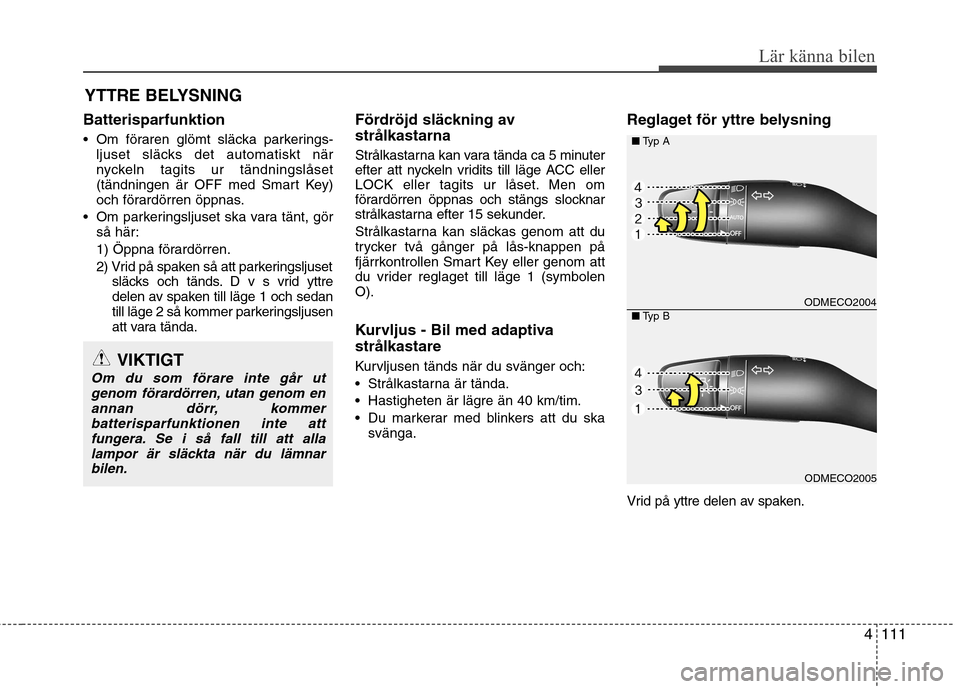

Batterisparfunktion
Om föraren glömt släcka parkerings-ljuset släcks det automatiskt när
nyckeln tagits ur tändningslåset
(tändningen är OFF med Smart Key)
och förardörren öppnas.
Om parkeringsljuset ska vara tänt, gör så här:
1) Öppna förardörren.
2) Vrid på spaken så att parkeringsljuset
släcks och tänds. D v s vrid yttre
delen av spaken till läge 1 och sedan
till läge 2 så kommer parkeringsljusen
att vara tända. Fördröjd släckning av strålkastarna
Strålkastarna kan vara tända ca 5 minuter
efter att nyckeln vridits till läge ACC eller
LOCK eller tagits ur låset. Men om
förardörren öppnas och stängs slocknar
strålkastarna efter 15 sekunder.
Strålkastarna kan släckas genom att du
trycker två gånger på lås-knappen på
fjärrkontrollen Smart Key eller genom att
du vrider reglaget till läge 1 (symbolenO).
Kurvljus - Bil med adaptiva strålkastare
Kurvljusen tänds när du svänger och:
Strålkastarna är tända.
Hastigheten är lägre än 40 km/tim.
Du markerar med blinkers att du ska
svänga. Reglaget för yttre belysning
Vrid på yttre delen av spaken.
YTTRE BELYSNING
VIKTIGT
Om du som förare inte går ut
genom förardörren, utan genom enannan dörr, kommerbatterisparfunktionen inte attfungera. Se i så fall till att alla
lampor är släckta när du lämnar bilen.
ODMECO2004
ODMECO2005
■
Typ A
■ Typ B

Lär känna bilen
112
4

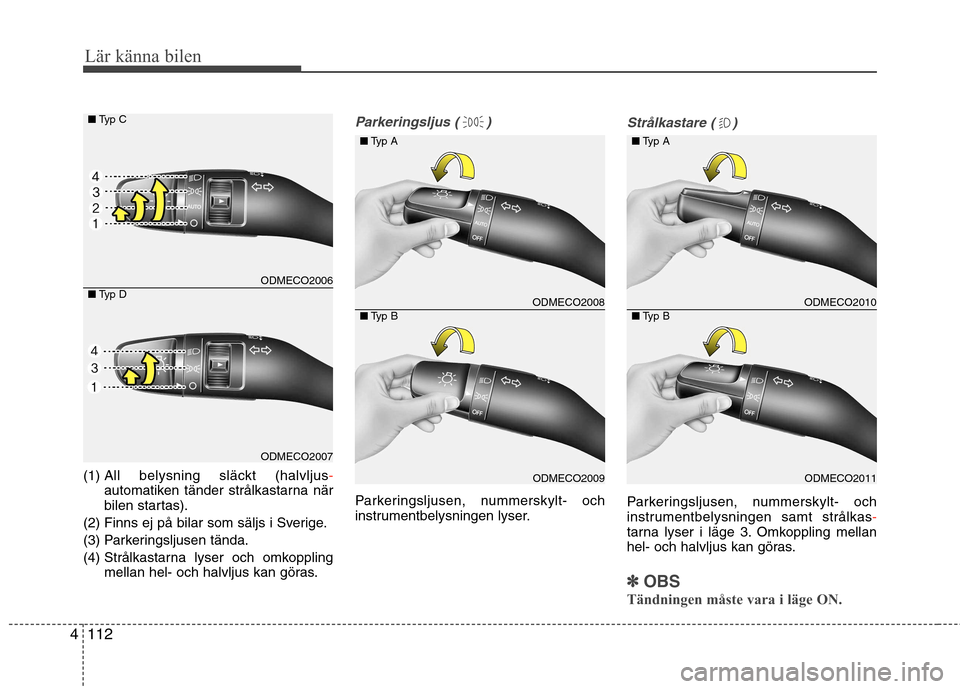

(1) All belysning släckt (halvljus-automatiken tänder strålkastarna när
bilen startas).
(2) Finns ej på bilar som säljs i Sverige.
(3) Parkeringsljusen tända.
(4) Strålkastarna lyser och omkoppling mellan hel- och halvljus kan göras.
Parkeringsljus ( )
Parkeringsljusen, nummerskylt- och
instrumentbelysningen lyser.
Strålkastare ( )
Parkeringsljusen, nummerskylt- och
instrumentbelysningen samt strålkas-tarna lyser i läge 3. Omkoppling mellan
hel- och halvljus kan göras.
✽✽OBS
Tändningen måste vara i läge ON.
ODMECO2006
ODMECO2007
■
Typ C
■ Typ D
ODMECO2008
ODMECO2009
■
Typ A
■ Typ B
ODMECO2010
ODMECO2011
■
Typ A
■ Typ B

4113
Lär känna bilen
Auto light/AFLS-läge
När ljusomkopplaren är i läge "AUTO"
kommer strålkastarna och
parkeringsljuset automatiskt att tändas
och släckas beroende på hur ljust det är
där bilen framförs.
Om ditt fordon är utrustat med adaptiva
strålkastare så kommer systemet att vara
aktivt när strålkastarna är tända.Ställ om strålkastarna för
vänstertrafik
För att inte blända mötande trafikanter,
ställ om strålkastarna om du kör i ett land
med vänstertrafik. Gör så här:
VIKTIGT
Lägg inget på sensorn (1) så att
funktionen störs.
Använd inte något rengörings- medel på sensorn. Det kan lämnaen hinna som stör funktionen.
Solfilm på vindrutan kan störa sensorns funktion.
ODMECO2012

Lär känna bilen
114
4

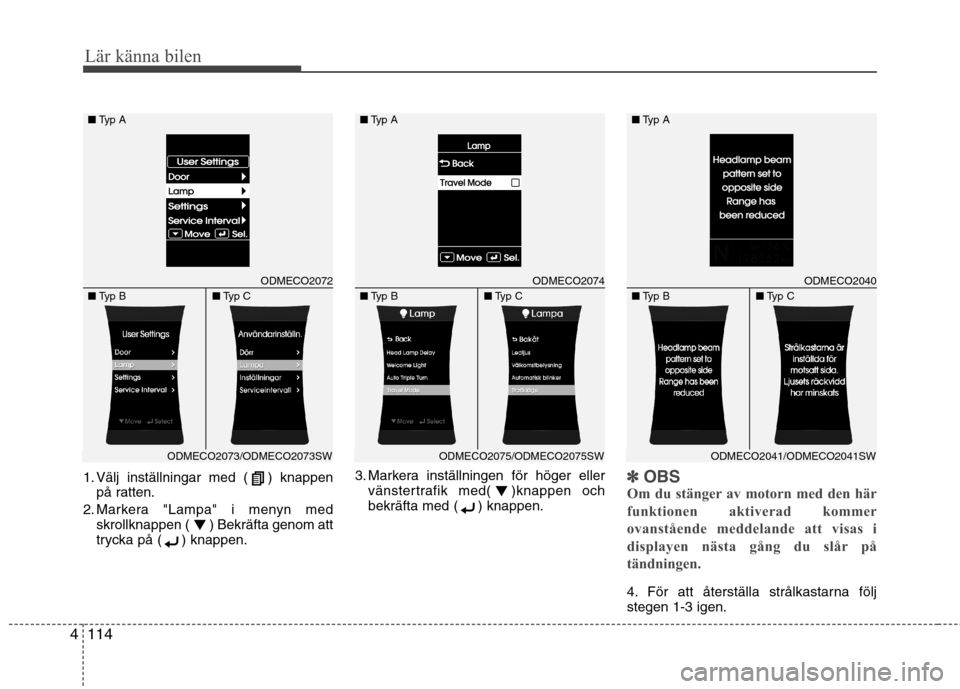

1. Välj inställningar med ( ) knappen
på ratten.
2. Markera "Lampa" i menyn med skrollknappen ( ) Bekräfta genom att
trycka på ( ) knappen. 3. Markera inställningen för höger eller
vänstertrafik med( )knappen och
bekräfta med ( ) knappen.✽✽ OBS
Om du stänger av motorn med den här
funktionen aktiverad kommer
ovanstående meddelande att visas i
displayen nästa gång du slår på
tändningen.
4. För att återställa strålkastarna följ stegen 1-3 igen.
ODMECO2072
■ Typ A
■ Typ B ■Typ C
ODMECO2073/ODMECO2073SW
ODMECO2074
■Typ A
■ Typ B ■Typ C
ODMECO2075/ODMECO2075SW
ODMECO2040
■Typ A
■ Typ B ■Typ C
ODMECO2041/ODMECO2041SW

4115
Lär känna bilen

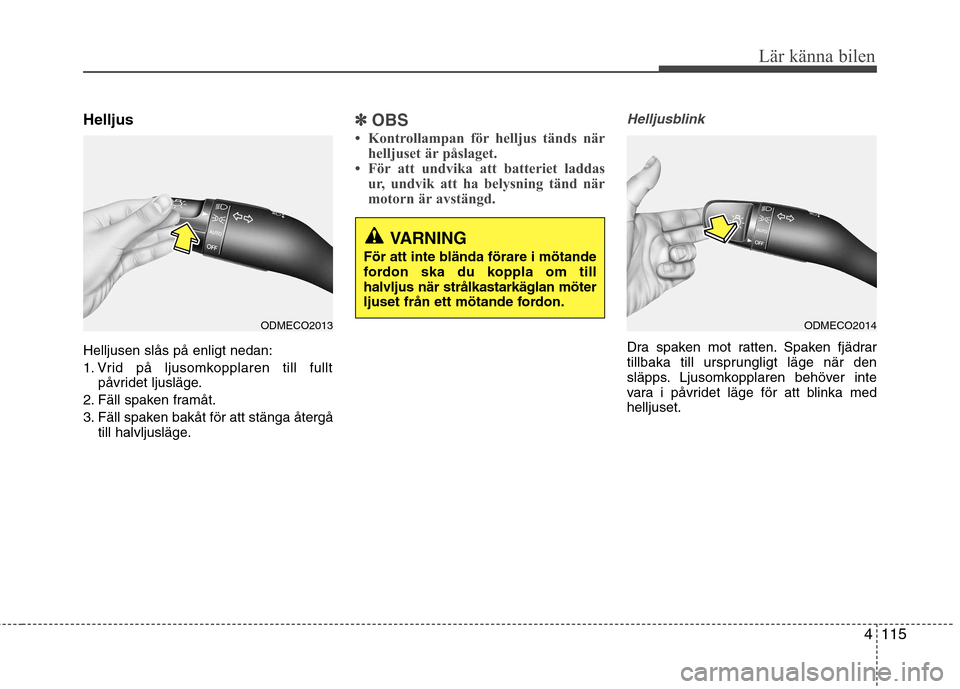

Helljus Helljusen slås på enligt nedan:
1. Vrid på ljusomkopplaren till fulltpåvridet ljusläge.
2. Fäll spaken framåt.
3. Fäll spaken bakåt för att stänga återgå till halvljusläge.✽✽ OBS
 Kontrollampan för helljus tänds när helljuset är påslaget.
 För att undvika att batteriet laddas
ur, undvik att ha belysning tänd när
motorn är avstängd.Helljusblink
Dra spaken mot ratten. Spaken fjädrar
tillbaka till ursprungligt läge när den
släpps. Ljusomkopplaren behöver inte
vara i påvridet läge för att blinka medhelljuset.
VARNING
För att inte blända förare i mötande
fordon ska du koppla om tillhalvljus när strålkastarkäglan möter
ljuset från ett mötande fordon.
ODMECO2013ODMECO2014
