Lär känna bilen
116
4

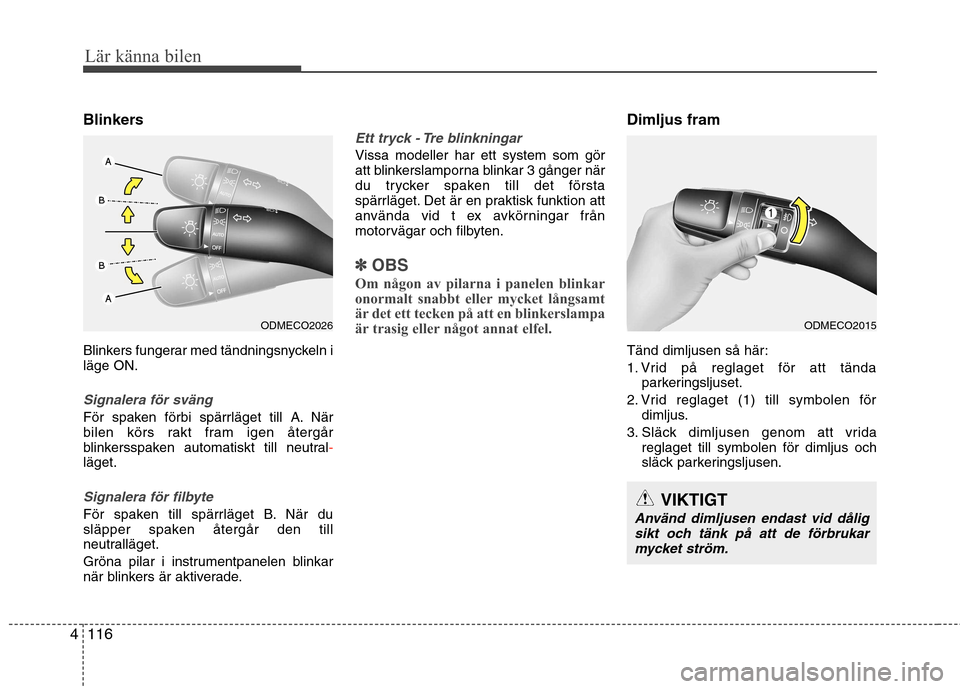

Blinkers
Blinkers fungerar med tändningsnyckeln i läge ON.
Signalera för sväng
För spaken förbi spärrläget till A. När
bilen körs rakt fram igen återgår
blinkersspaken automatiskt till neutral
-läget.
Signalera för filbyte
För spaken till spärrläget B. När du
släpper spaken återgår den till
neutralläget.
Gröna pilar i instrumentpanelen blinkar
när blinkers är aktiverade.
Ett tryck - Tre blinkningar
Vissa modeller har ett system som gör
att blinkerslamporna blinkar 3 gånger när
du trycker spaken till det första
spärrläget. Det är en praktisk funktion att
använda vid t ex avkörningar från
motorvägar och filbyten.
✽✽
OBS
Om någon av pilarna i panelen blinkar
onormalt snabbt eller mycket långsamt
är det ett tecken på att en blinkerslampa
är trasig eller något annat elfel.
Dimljus fram
Tänd dimljusen så här:
1. Vrid på reglaget för att tända parkeringsljuset.
2. Vrid reglaget (1) till symbolen för dimljus.
3. Släck dimljusen genom att vrida reglaget till symbolen för dimljus och
släck parkeringsljusen.
ODMECO2026ODMECO2015
VIKTIGT
Använd dimljusen endast vid dålig
sikt och tänk på att de förbrukarmycket ström.

4117
Lär känna bilen

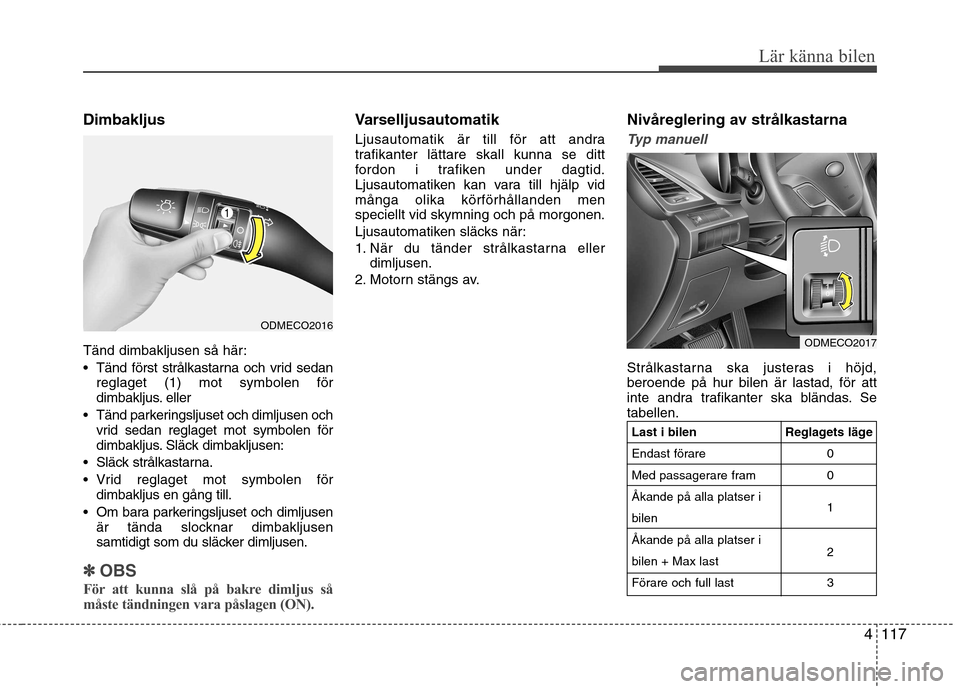

Dimbakljus
Tänd dimbakljusen så här:
Tänd först strålkastarna och vrid sedanreglaget (1) mot symbolen för
dimbakljus. eller
Tänd parkeringsljuset och dimljusen och vrid sedan reglaget mot symbolen för
dimbakljus. Släck dimbakljusen:
Släck strålkastarna.
Vrid reglaget mot symbolen för dimbakljus en gång till.
Om bara parkeringsljuset och dimljusen är tända slocknar dimbakljusen
samtidigt som du släcker dimljusen.
✽✽ OBS
För att kunna slå på bakre dimljus så
måste tändningen vara påslagen (ON).
Varselljusautomatik
Ljusautomatik är till för att andra
trafikanter lättare skall kunna se ditt
fordon i trafiken under dagtid.
Ljusautomatiken kan vara till hjälp vidmånga olika körförhållanden menspeciellt vid skymning och på morgonen.
Ljusautomatiken släcks när:
1. När du tänder strålkastarna eller dimljusen.
2. Motorn stängs av. Nivåreglering av strålkastarna
Typ manuell
Strålkastarna ska justeras i höjd, beroende på hur bilen är lastad, för att
inte andra trafikanter ska bländas. Setabellen.
Last i bilen
Endast förare
Med passagerare framÅkande på alla platser ibilenÅkande på alla platser ibilen + Max last
Förare och full last
Reglagets läge
00 1 2 3
ODMECO2016
ODMECO2017

Lär känna bilen
118
4

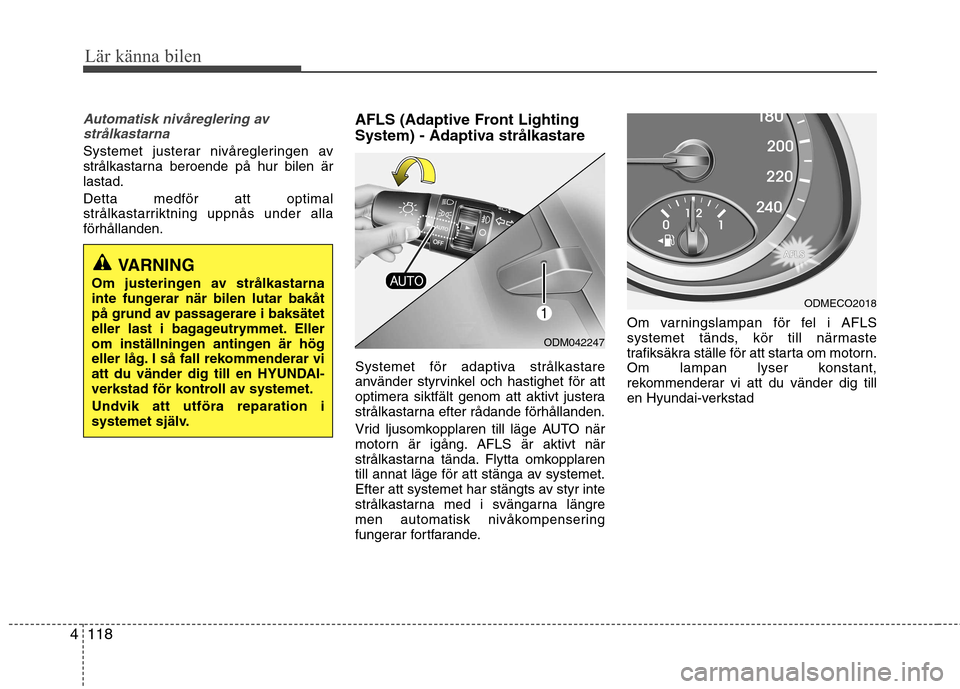

Automatisk nivåreglering av
strålkastarna
Systemet justerar nivåregleringen av
strålkastarna beroende på hur bilen ärlastad. Detta medför att optimal
strålkastarriktning uppnås under allaförhållanden. AFLS (Adaptive Front Lighting
System) - Adaptiva strålkastare
Systemet för adaptiva strålkastare
använder styrvinkel och hastighet för att
optimera siktfält genom att aktivt justera
strålkastarna efter rådande förhållanden.
Vrid ljusomkopplaren till läge AUTO när
motorn är igång. AFLS är aktivt när
strålkastarna tända. Flytta omkopplaren
till annat läge för att stänga av systemet.
Efter att systemet har stängts av styr inte
strålkastarna med i svängarna längre
men automatisk nivåkompensering
fungerar fortfarande.Om varningslampan för fel i AFLS
systemet tänds, kör till närmaste
trafiksäkra ställe för att starta om motorn.
Om lampan lyser konstant,
rekommenderar vi att du vänder dig till
en Hyundai-verkstad
VARNING
Om justeringen av strålkastarna
inte fungerar när bilen lutar bakåt
på grund av passagerare i baksätet
eller last i bagageutrymmet. Eller
om inställningen antingen är hög
eller låg. I så fall rekommenderar vi
att du vänder dig till en HYUNDAI-
verkstad för kontroll av systemet.
Undvik att utföra reparation i
systemet själv.
ODM042247
ODMECO2018

4119
Lär känna bilen

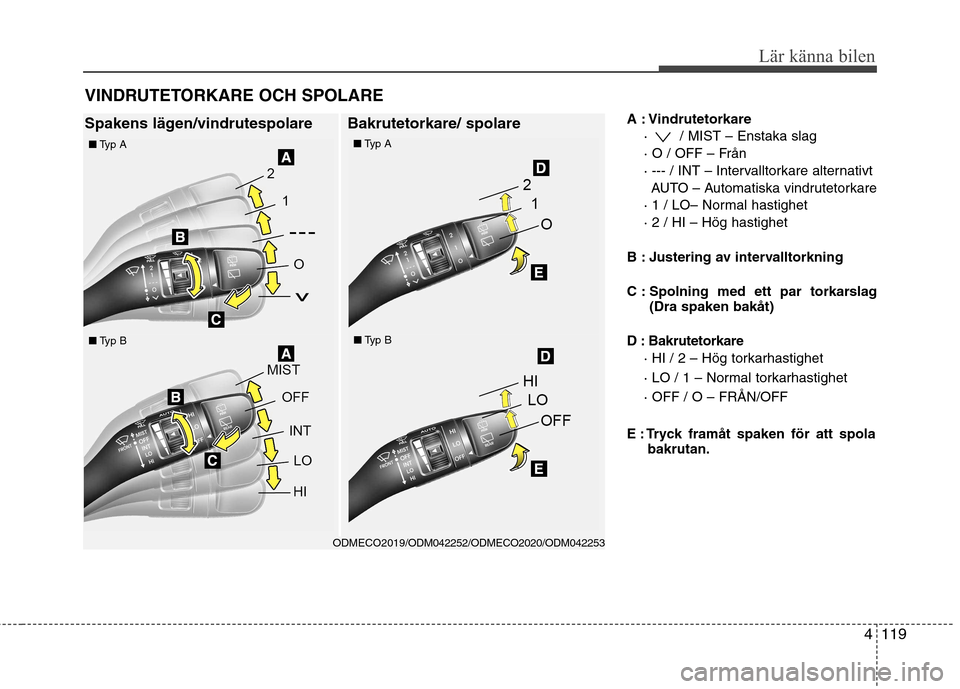

A : Vindrutetorkare· / MIST – Enstaka slag
· O / OFF – Från
· --- / INT – Intervalltorkare alternativt AUTO – Automatiska vindrutetorkare
· 1 / LO– Normal hastighet· 2 / HI – Hög hastighet
B : Justering av intervalltorkning
C : Spolning med ett par torkarslag (Dra spaken bakåt)
D : Bakrutetorkare · HI / 2 – Hög torkarhastighet
· LO / 1 – Normal torkarhastighet· OFF / O – FRÅN/OFF
E : Tryck framåt spaken för att spola bakrutan.
VINDRUTETORKARE OCH SPOLARE
Spakens lägen/vindrutespolare Bakrutetorkare/ spolare
ODMECO2019 /ODM042252/ODMECO2020/ODM042253
■Typ A■Typ A
■Typ B■Typ B

Lär känna bilen
120
4

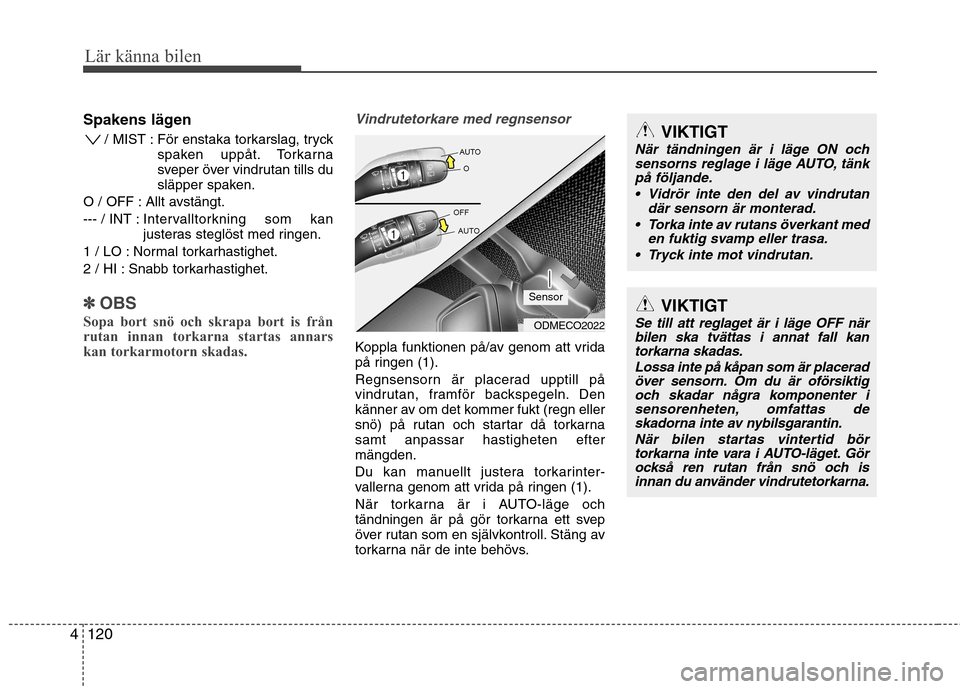

Spakens lägen
/ MIST : För enstaka torkarslag, tryck spaken uppåt. Torkarna
sveper över vindrutan tills du
släpper spaken.
O / OFF : Allt avstängt.
--- / INT : Inter v alltorkning som kan
justeras steglöst med ringen.
1 / LO : Normal torkarhastighet.
2 / HI : Snabb torkarhastighet.
✽✽ OBS
Sopa bort snö och skrapa bort is från
rutan innan torkarna startas annars
kan torkarmotorn skadas.
Vindrutetorkare med regnsensor
Koppla funktionen på/av genom att vrida
på ringen (1).
Regnsensorn är placerad upptill på
vindrutan, framför backspegeln. Den
känner av om det kommer fukt (regn eller
snö) på rutan och startar då torkarnasamt anpassar hastigheten eftermängden.
Du kan manuellt justera torkarinter-
vallerna genom att vrida på ringen (1).
När torkarna är i AUTO-läge och
tändningen är på gör torkarna ett svep
över rutan som en självkontroll. Stäng av
torkarna när de inte behövs.
VIKTIGT
När tändningen är i läge ON och sensorns reglage i läge AUTO, tänkpå följande.
Vidrör inte den del av vindrutan där sensorn är monterad.
Torka inte av rutans överkant med en fuktig svamp eller trasa.
Tryck inte mot vindrutan.
VIKTIGT
Se till att reglaget är i läge OFF när bilen ska tvättas i annat fall kan torkarna skadas.
Lossa inte på kåpan som är placeradöver sensorn. Om du är oförsiktigoch skadar några komponenter i
sensorenheten, omfattas deskadorna inte av nybilsgarantin.
När bilen startas vintertid börtorkarna inte vara i AUTO-läget. Görockså ren rutan från snö och is innan du använder vindrutetorkarna.ODMECO2022
Sensor

4121
Lär känna bilen

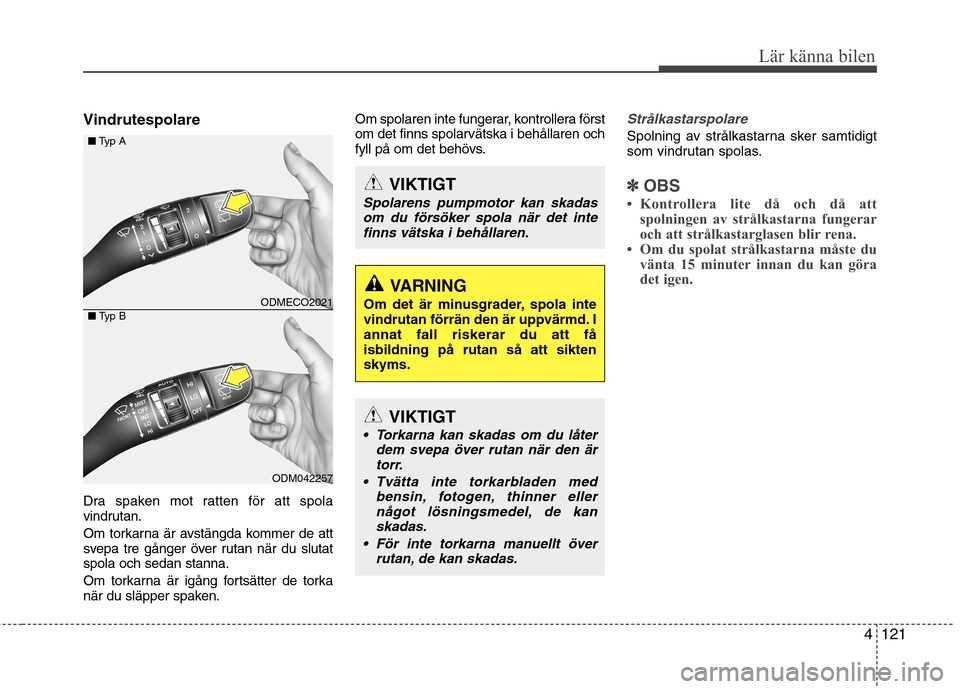

Vindrutespolare
Dra spaken mot ratten för att spola
vindrutan.
Om torkarna är avstängda kommer de att
svepa tre gånger över rutan när du slutatspola och sedan stanna.
Om torkarna är igång fortsätter de torka
när du släpper spaken.Om spolaren inte fungerar, kontrollera först
om det finns spolarvätska i behållaren och
fyll på om det behövs.Strålkastarspolare
Spolning av strålkastarna sker samtidigt
som vindrutan spolas.
✽✽
OBS
 Kontrollera lite då och då att spolningen av strålkastarna fungerar
och att strålkastarglasen blir rena.
 Om du spolat strålkastarna måste du vänta 15 minuter innan du kan göra
det igen. VIKTIGT
Spolarens pumpmotor kan skadas
om du försöker spola när det intefinns vätska i behållaren.
VARNING
Om det är minusgrader, spola inte
vindrutan förrän den är uppvärmd. Iannat fall riskerar du att fåisbildning på rutan så att siktenskyms.
VIKTIGT
Torkarna kan skadas om du låter dem svepa över rutan när den är
torr.
Tvätta inte torkarbladen med bensin, fotogen, thinner ellernågot lösningsmedel, de kan
skadas.
För inte torkarna manuellt över rutan, de kan skadas.
ODMECO2021
ODM042257
■
Typ A
■ Typ B

Lär känna bilen
122
4

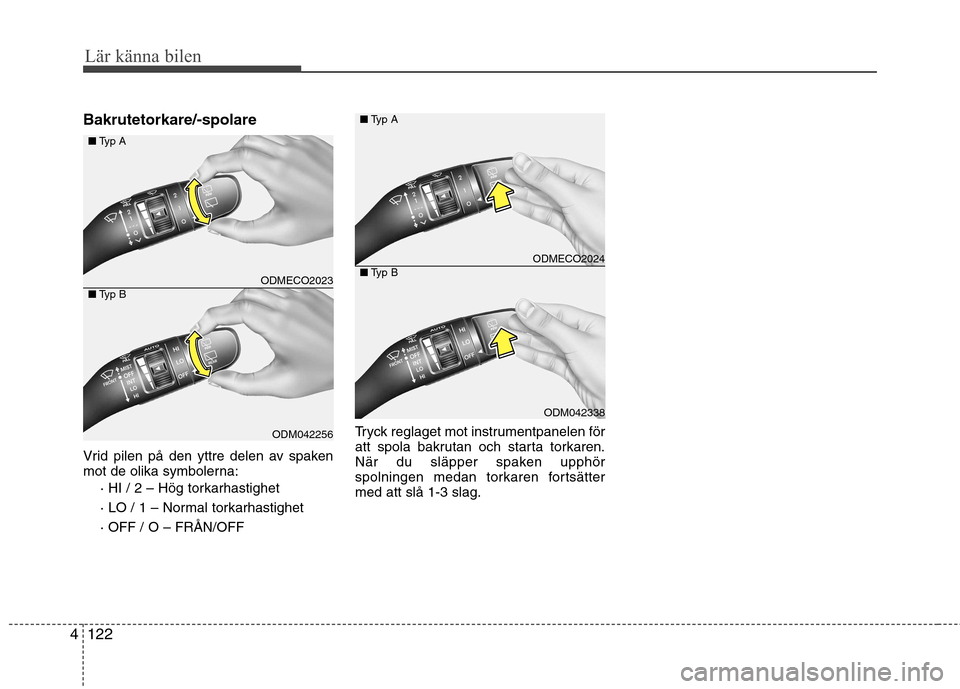

Bakrutetorkare/-spolare
Vrid pilen på den yttre delen av spaken
mot de olika symbolerna:
· HI / 2 – Hög torkarhastighet
· LO / 1 – Normal torkarhastighet· OFF / O – FRÅN/OFF Tryck reglaget mot instrumentpanelen för
att spola bakrutan och starta torkaren.
När du släpper spaken upphör
spolningen medan torkaren fortsättermed att slå 1-3 slag.
ODMECO2023
ODM042256
■
Typ A
■ Typ B
ODMECO2024
ODM042338
■
Typ A
■ Typ B

4123
Lär känna bilen

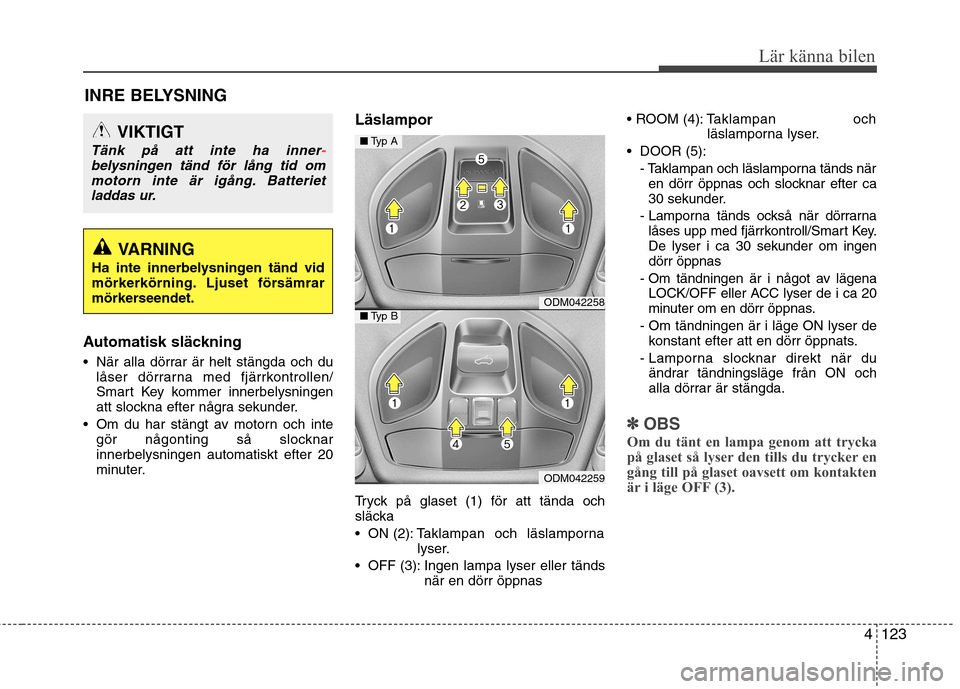

INRE BELYSNING
Automatisk släckning
När alla dörrar är helt stängda och du låser dörrarna med fjärrkontrollen/
Smart Key kommer innerbelysningen
att slockna efter några sekunder.
Om du har stängt av motorn och inte gör någonting så slocknarinnerbelysningen automatiskt efter 20
minuter. Läslampor
Tryck på glaset (1) för att tända och
släcka
ON (2): T
aklampan och läslamporna
lyser.
OFF (3): Ingen lampa lyser eller tänds när en dörr öppnas T
aklampan och
läslamporna lyser.
DOOR (5): - Taklampan och läslamporna tänds nären dörr öppnas och slocknar efter ca
30 sekunder.
- Lamporna tänds också när dörrarna låses upp med fjärrkontroll/Smart Key.De lyser i ca 30 sekunder om ingendörr öppnas
- Om tändningen är i något av lägena LOCK/OFF eller ACC lyser de i ca 20
minuter om en dörr öppnas.
- Om tändningen är i läge ON lyser de konstant efter att en dörr öppnats.
- Lamporna slocknar direkt när du ändrar tändningsläge från ON och
alla dörrar är stängda.
✽✽ OBS
Om du tänt en lampa genom att trycka
på glaset så lyser den tills du trycker en
gång till på glaset oavsett om kontakten
är i läge OFF (3).
ODM042258
ODM042259
■ Typ A
■Typ B
VIKTIGT
Tänk på att inte ha inner-belysningen tänd för lång tid om
motorn inte är igång. Batteriet
laddas ur.
VARNING
Ha inte innerbelysningen tänd vid
mörkerkörning. Ljuset försämrar
mörkerseendet.

Lär känna bilen
124
4

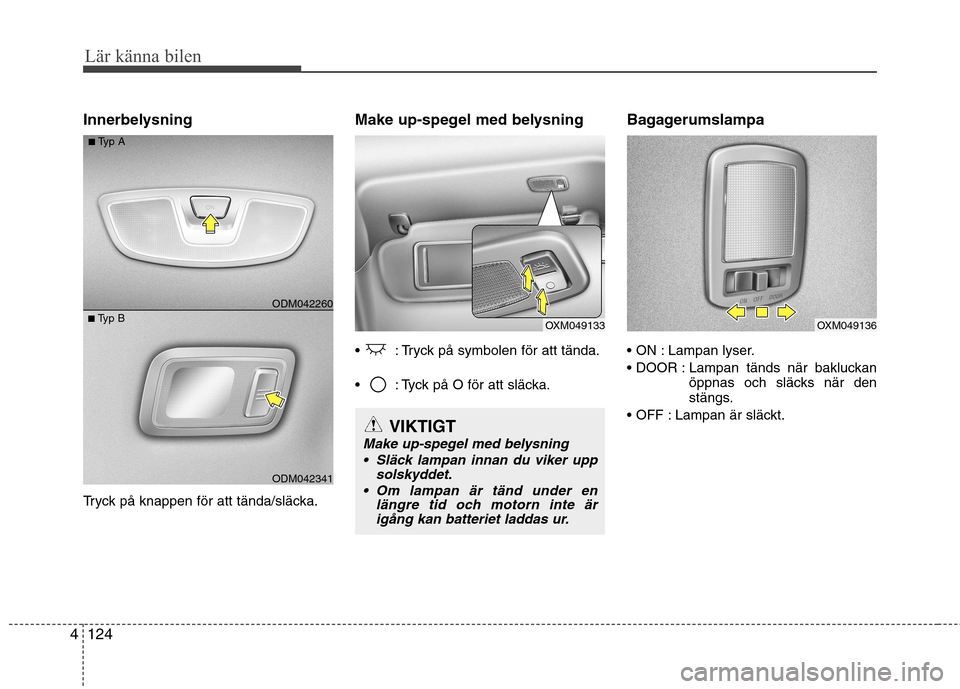

Innerbelysning
Tryck på knappen för att tända/släcka. Make up-spegel med belysning
: Tryck på symbolen för att tända.
: Tyck på O för att släcka.
Bagagerumslampa
Lampan lyser.
Lampan tänds när bakluckan
öppnas och släcks när den
stängs.
Lampan är släckt.
OXM049133
ODM042341
■
Typ B ODM042260
■
Typ A
OXM049136
VIKTIGT
Make up-spegel med belysning
Släck lampan innan du viker upp solskyddet.
Om lampan är tänd under en längre tid och motorn inte är
igång kan batteriet laddas ur.

4125
Lär känna bilen

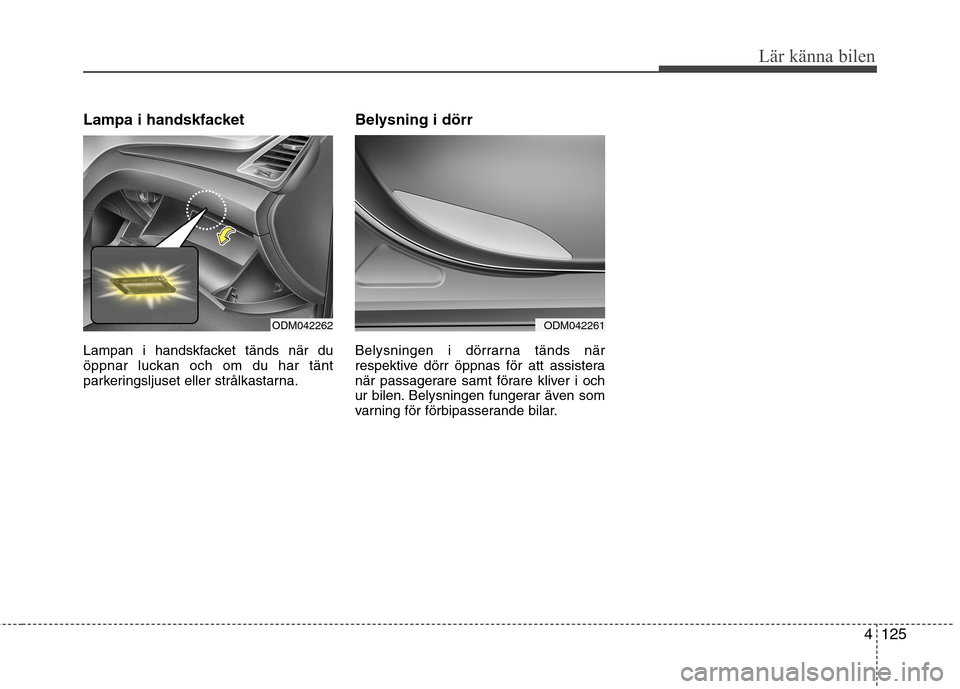

Lampa i handskfacket
Lampan i handskfacket tänds när du
öppnar luckan och om du har tänt
parkeringsljuset eller strålkastarna.Belysning i dörr
Belysningen i dörrarna tänds när
respektive dörr öppnas för att assistera
när passagerare samt förare kliver i och
ur bilen. Belysningen fungerar även som
varning för förbipasserande bilar.
ODM042262ODM042261
