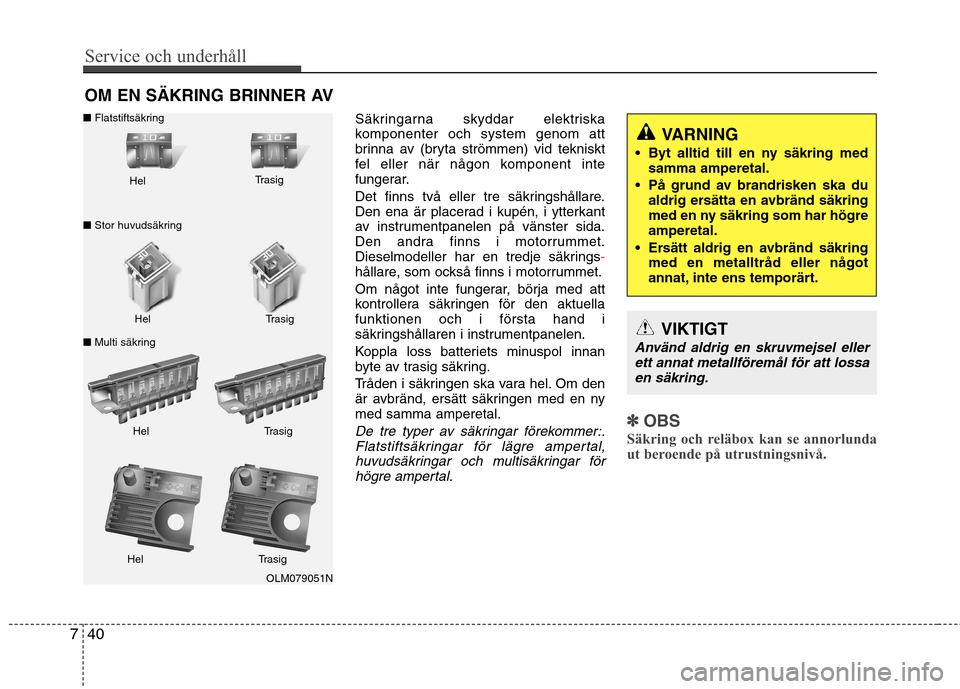

Page 51 of 608

Service och underhåll
40
7
OM EN SÄKRING BRINNER AV
Säkringarna skyddar elektriska
komponenter och system genom att
brinna av (bryta strömmen) vid tekniskt
fel eller när någon komponent inte
fungerar.
Det finns två eller tre säkringshållare.
Den ena är placerad i kupén, i ytterkant
av instrumentpanelen på vänster sida.
Den andra finns i motorrummet.
Dieselmodeller har en tredje säkrings
-hållare, som också finns i motorrummet.
Om något inte fungerar, börja med att
kontrollera säkringen för den aktuellafunktionen och i första hand i
säkringshållaren i instrumentpanelen.
Koppla loss batteriets minuspol innan
byte av trasig säkring.
Tråden i säkringen ska vara hel. Om den
är avbränd, ersätt säkringen med en nymed samma amperetal.
De tre typer av säkringar förekommer:.Flatstiftsäkringar för lägre ampertal,huvudsäkringar och multisäkringar för
högre ampertal.✽✽ OBS
Säkring och reläbox kan se annorlunda
ut beroende på utrustningsnivå.
VARNING
Byt alltid till en ny säkring med samma amperetal.
På grund av brandrisken ska du aldrig ersätta en avbränd säkring
med en ny säkring som har högreamperetal.
Ersätt aldrig en avbränd säkring med en metalltråd eller något
annat, inte ens temporärt.
VIKTIGT
Använd aldrig en skruvmejsel eller
ett annat metallföremål för att lossa
en säkring.
OLM079051N
Hel
Hel
■
Flatstiftsäkring
■ Stor huvudsäkring
■ Multi säkring Trasig
Trasig
Hel Trasig
Hel Trasig

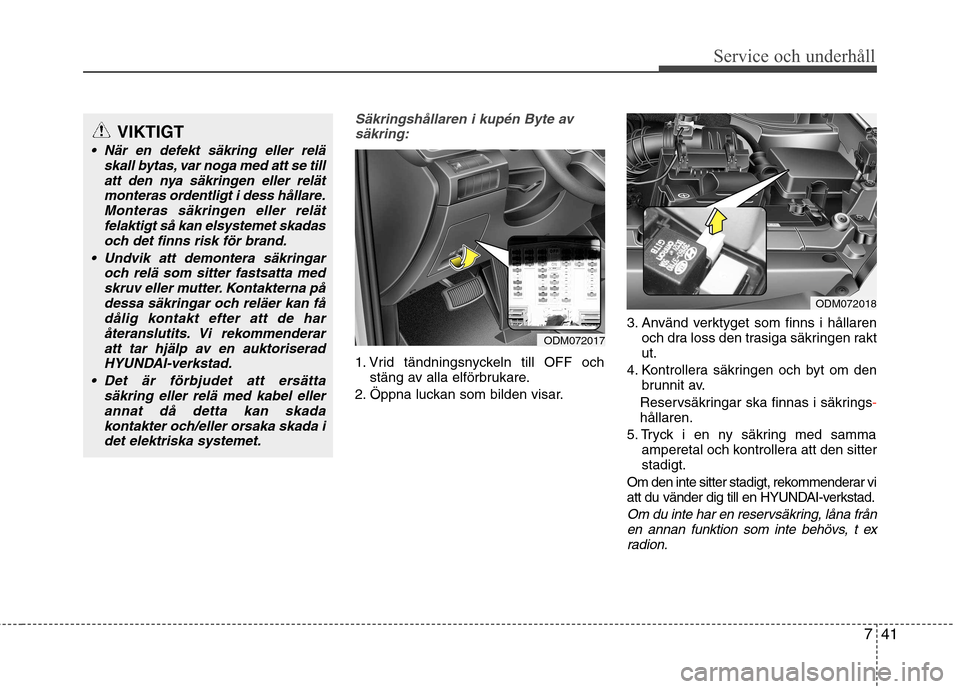

Page 52 of 608

741
Service och underhåll
Säkringshållaren i kupén Byte avsäkring:
1. Vrid tändningsnyckeln till OFF och stäng av alla elförbrukare.
2. Öppna luckan som bilden visar. 3. Använd verktyget som finns i hållaren
och dra loss den trasiga säkringen rakt ut.
4. Kontrollera säkringen och byt om den brunnit av.
Reservsäkringar ska finnas i säkrings
-hållaren.
5. Tryck i en ny säkring med samma amperetal och kontrollera att den sitter stadigt.
Om den inte sitter stadigt, rekommenderar vi
att du vänder dig till en HYUNDAI-verkstad.
Om du inte har en reservsäkring, låna från en annan funktion som inte behövs, t exradion.
VIKTIGT
När en defekt säkring eller relä skall bytas, var noga med att se till
att den nya säkringen eller relätmonteras ordentligt i dess hållare.Monteras säkringen eller relät felaktigt så kan elsystemet skadas
och det finns risk för brand.
Undvik att demontera säkringar och relä som sitter fastsatta medskruv eller mutter. Kontakterna på
dessa säkringar och reläer kan fådålig kontakt efter att de haråteranslutits. Vi rekommenderaratt tar hjälp av en auktoriserad
HYUNDAI-verkstad.
Det är förbjudet att ersätta säkring eller relä med kabel ellerannat då detta kan skada kontakter och/eller orsaka skada i
det elektriska systemet.
ODM072017
ODM072018

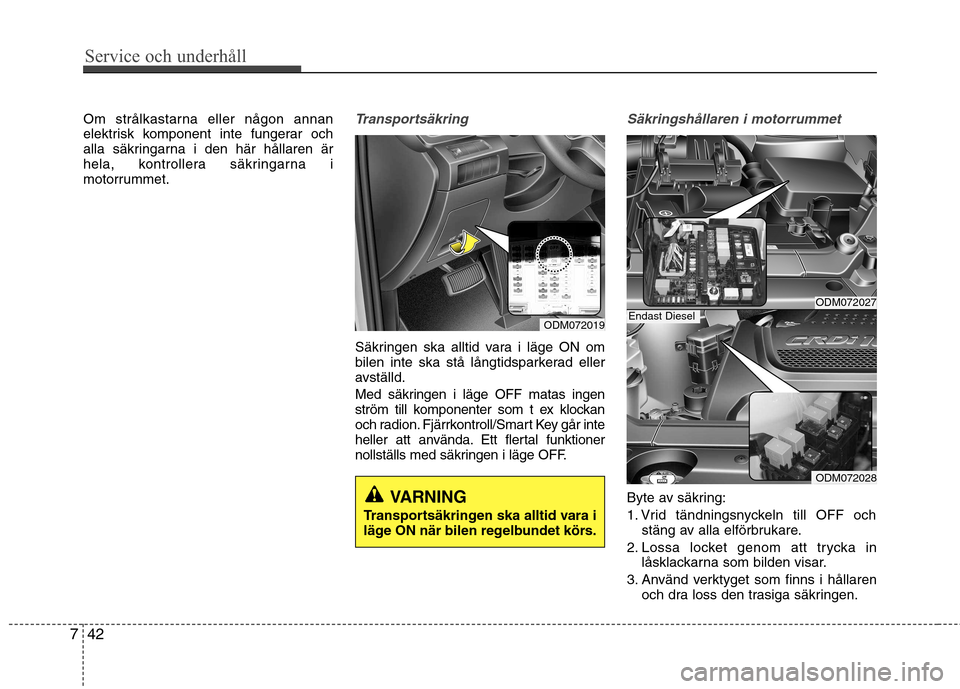

Page 53 of 608

Service och underhåll
42
7
Om strålkastarna eller någon annan
elektrisk komponent inte fungerar och
alla säkringarna i den här hållaren är
hela, kontrollera säkringarna i
motorrummet.Transportsäkring
Säkringen ska alltid vara i läge ON om
bilen inte ska stå långtidsparkerad eller
avställd.
Med säkringen i läge OFF matas ingen
ström till komponenter som t ex klockan
och radion. Fjärrkontroll/Smart Key går inte
heller att använda. Ett flertal funktioner
nollställs med säkringen i läge OFF.
Säkringshållaren i motorrummet
Byte av säkring:
1. Vrid tändningsnyckeln till OFF och
stäng av alla elförbrukare.
2. Lossa locket genom att trycka in låsklackarna som bilden visar.
3. Använd verktyget som finns i hållaren och dra loss den trasiga säkringen.
ODM072019
ODM072027
ODM072028
Endast Diesel
VARNING
Transportsäkringen ska alltid vara i
läge ON när bilen regelbundet körs.

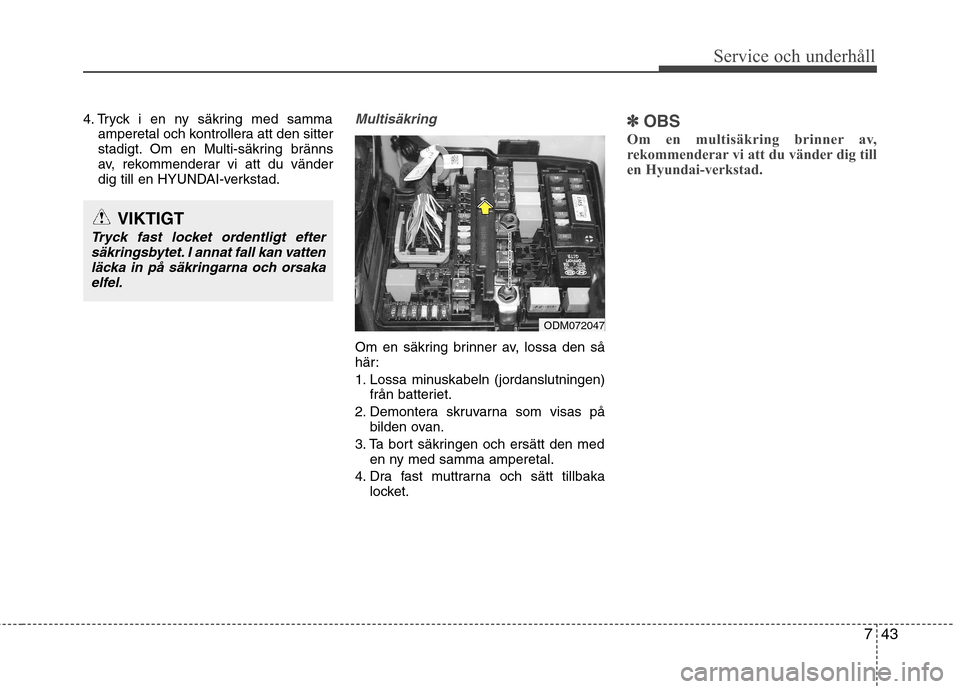

Page 54 of 608

743
Service och underhåll
4. Tryck i en ny säkring med sammaamperetal och kontrollera att den sitter
stadigt. Om en Multi-säkring bränns
av, rekommenderar vi att du vänder
dig till en HYUNDAI-verkstad.Multisäkring
Om en säkring brinner av, lossa den så
här:
1. Lossa minuskabeln (jordanslutningen)från batteriet.
2. Demontera skruvarna som visas på bilden ovan.
3. Ta bort säkringen och ersätt den med en ny med samma amperetal.
4. Dra fast muttrarna och sätt tillbaka locket.
✽✽ OBS
Om en multisäkring brinner av,
rekommenderar vi att du vänder dig till
en Hyundai-verkstad.
VIKTIGT
Tryck fast locket ordentligt efter säkringsbytet. I annat fall kan vattenläcka in på säkringarna och orsaka
elfel.
ODM072047

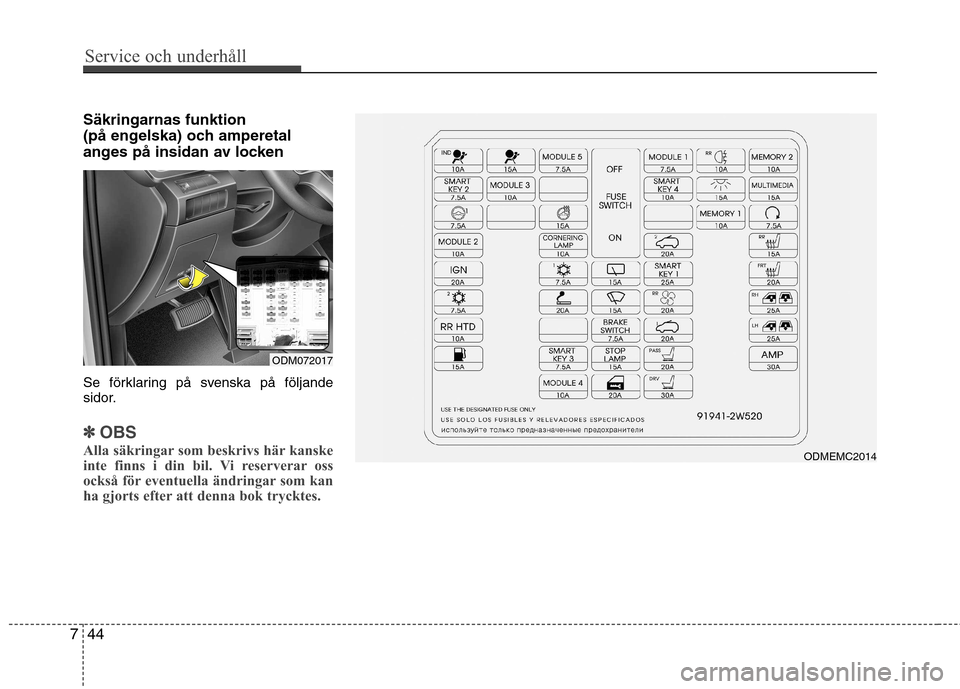

Page 55 of 608

Service och underhåll
44
7
Säkringarnas funktion
(på engelska) och amperetal
anges på insidan av locken
Se förklaring på svenska på följande
sidor.
✽✽
OBS
Alla säkringar som beskrivs här kanske
inte finns i din bil. Vi reserverar oss
också för eventuella ändringar som kan
ha gjorts efter att denna bok trycktes.
ODM072017
ODMEMC2014

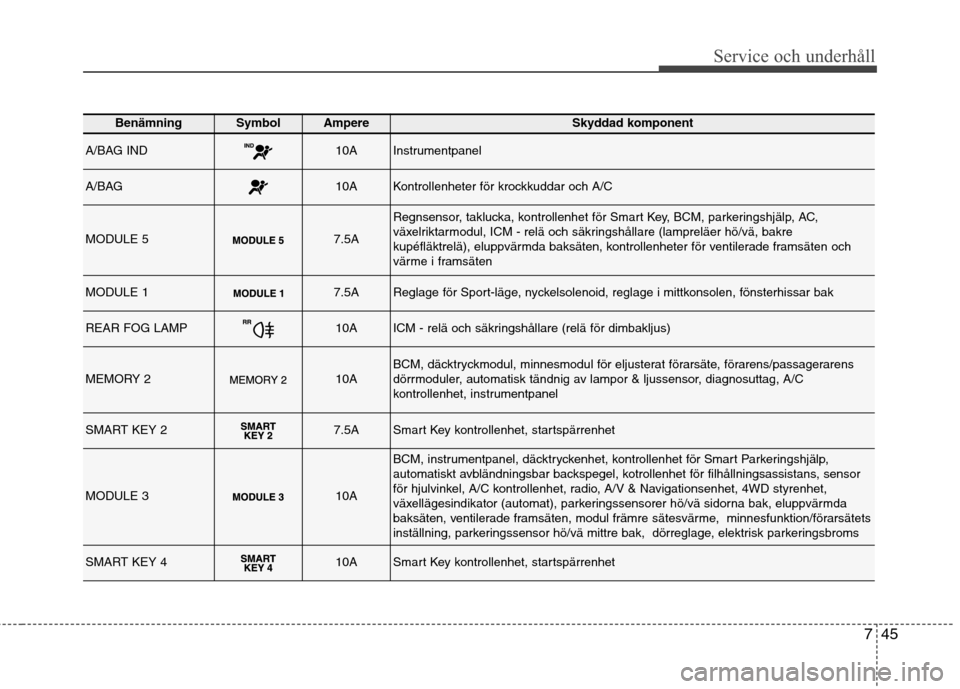

Page 56 of 608

745
Service och underhåll
BenämningSymbol AmpereSkyddad komponent
A/BAG IND10AInstrumentpanel
A/BAG10AKontrollenheter för krockkuddar och A/C
MODULE 57.5A
Regnsensor, taklucka, kontrollenhet för Smart Key, BCM, parkeringshjälp, AC,
växelriktarmodul, ICM - relä och säkringshållare (lampreläer hö/vä, bakre
kupéfläktrelä), eluppvärmda baksäten, kontrollenheter för ventilerade framsäten och
värme i framsäten
MODULE 17.5AReglage för Sport-läge, nyckelsolenoid, reglage i mittkonsolen, fönsterhissar bak
REAR FOG LAMP10AICM - relä och säkringshållare (relä för dimbakljus)
MEMORY 210ABCM, däcktryckmodul, minnesmodul för eljusterat förarsäte, förarens/passagerarens
dörrmoduler, automatisk tändnig av lampor & ljussensor, diagnosuttag, A/C
kontrollenhet, instrumentpanel
SMART KEY 27.5ASmart Key kontrollenhet, startspärrenhet
MODULE 310A
BCM, instrumentpanel, däcktryckenhet, kontrollenhet för Smart Parkeringshjälp,
automatiskt avbländningsbar backspegel, kotrollenhet för filhållningsassistans, sensor
för hjulvinkel, A/C kontrollenhet, radio, A/V & Navigationsenhet, 4WD styrenhet,
växellägesindikator (automat), parkeringssensorer hö/vä sidorna bak, eluppvärmda
baksäten, ventilerade framsäten, modul främre sätesvärme, minnesfunktion/förarsätets
inställning, parkeringssensor hö/vä mittre bak, dörreglage, elektrisk parkeringsbroms
SMART KEY 410ASmart Key kontrollenhet, startspärrenhet

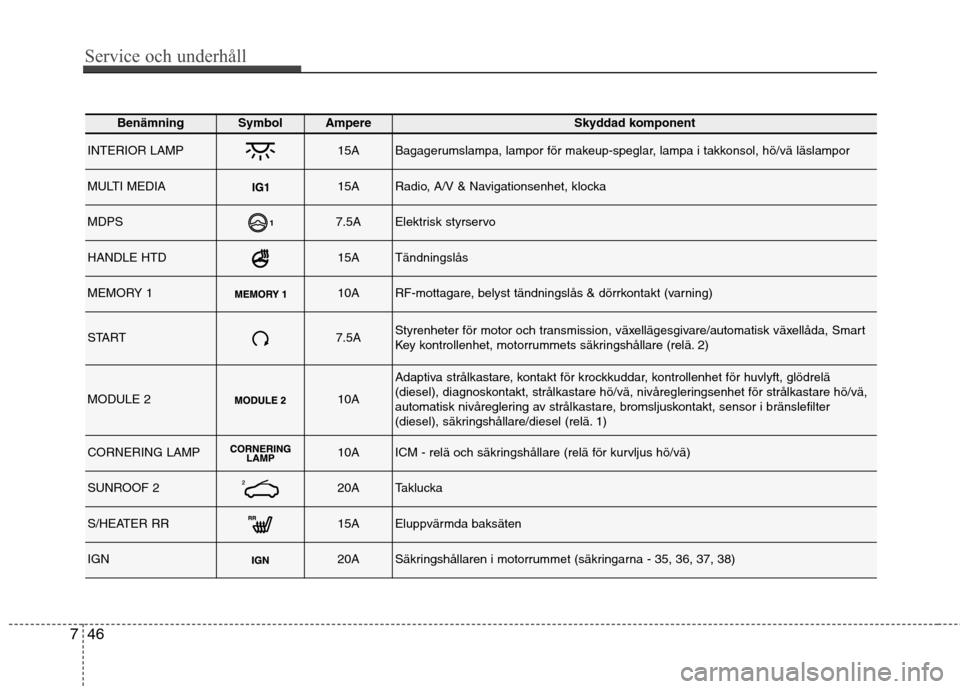

Page 57 of 608

Service och underhåll
46
7
BenämningSymbol AmpereSkyddad komponent
INTERIOR LAMP15ABagagerumslampa, lampor för makeup-speglar, lampa i takkonsol, hö/vä läslampor
MULTI MEDIA15ARadio, A/V & Navigationsenhet, klocka
MDPS7.5AElektrisk styrservo
HANDLE HTD15ATändningslås
MEMORY 110ARF-mottagare, belyst tändningslås & dörrkontakt (varning)
START7.5AStyrenheter för motor och transmission, växellägesgivare/automatisk växellåda, Smart
Key kontrollenhet, motorrummets säkringshållare (relä. 2)
MODULE 210A
Adaptiva strålkastare, kontakt för krockkuddar, kontrollenhet för huvlyft, glödrelä
(diesel), diagnoskontakt, strålkastare hö/vä, nivåregleringsenhet för strålkastare hö/vä,
automatisk nivåreglering av strålkastare, bromsljuskontakt, sensor i bränslefilter
(diesel), säkringshållare/diesel (relä. 1)
CORNERING LAMP 10AICM - relä och säkringshållare (relä för kurvljus hö/vä)
SUNROOF 220ATaklucka
S/HEATER RR15AEluppvärmda baksäten
IGN20ASäkringshållaren i motorrummet (säkringarna - 35, 36, 37, 38)

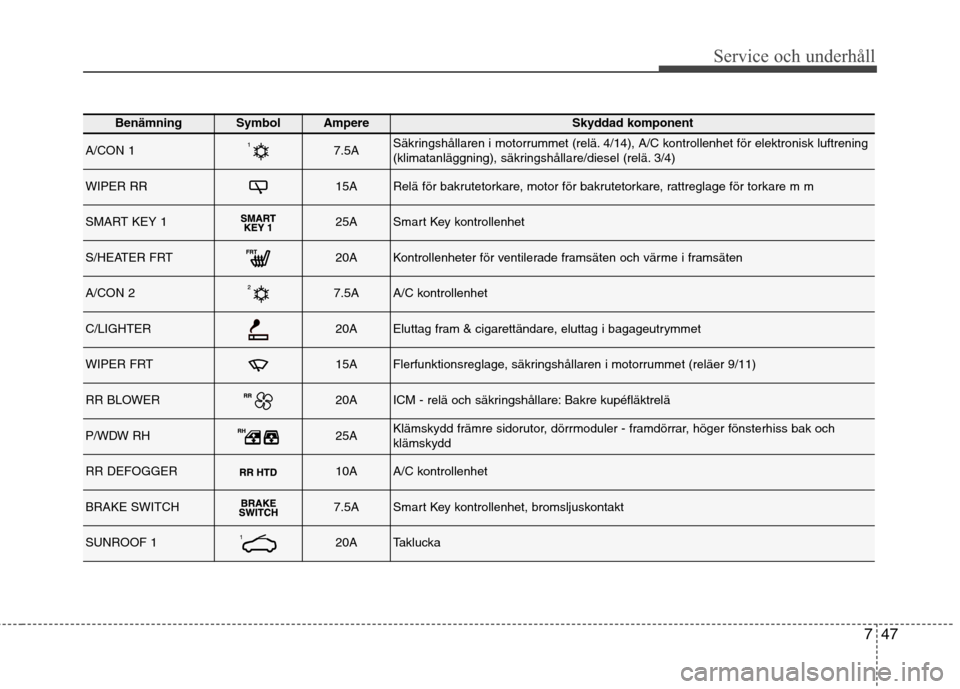

Page 58 of 608

747
Service och underhåll
BenämningSymbol AmpereSkyddad komponent
A/CON 17.5ASäkringshållaren i motorrummet (relä. 4/14), A/C kontrollenhet för elektronisk luftrening
(klimatanläggning), säkringshållare/diesel (relä. 3/4)
WIPER RR15ARelä för bakrutetorkare, motor för bakrutetorkare, rattreglage för torkare m m
SMART KEY 125ASmart Key kontrollenhet
S/HEATER FRT20AKontrollenheter för ventilerade framsäten och värme i framsäten
A/CON 27.5AA/C kontrollenhet
C/LIGHTER20AEluttag fram & cigarettändare, eluttag i bagageutrymmet
WIPER FRT15AFlerfunktionsreglage, säkringshållaren i motorrummet (reläer 9/11)
RR BLOWER20AICM - relä och säkringshållare: Bakre kupéfläktrelä
P/WDW RH25AKlämskydd främre sidorutor, dörrmoduler - framdörrar, höger fönsterhiss bak och klämskydd
RR DEFOGGER10AA/C kontrollenhet
BRAKE SWITCH7.5ASmart Key kontrollenhet, bromsljuskontakt
SUNROOF 120ATaklucka

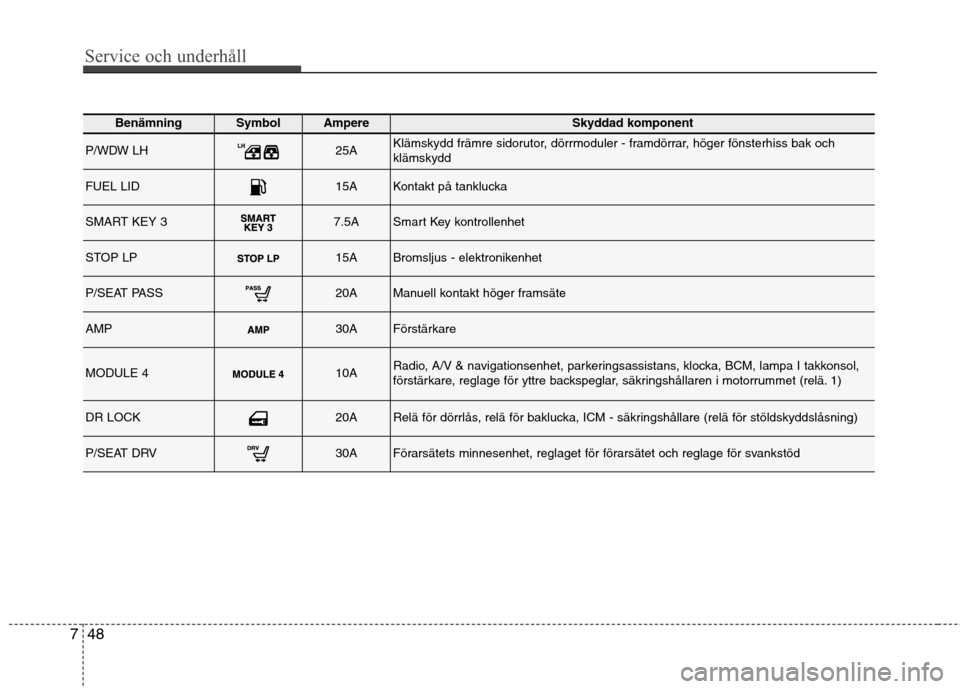

Page 59 of 608

Service och underhåll
48
7
BenämningSymbol AmpereSkyddad komponent
P/WDW LH25AKlämskydd främre sidorutor, dörrmoduler - framdörrar, höger fönsterhiss bak och klämskydd
FUEL LID15AKontakt på tanklucka
SMART KEY 37.5ASmart Key kontrollenhet
STOP LP15ABromsljus - elektronikenhet
P/SEAT PASS20AManuell kontakt höger framsäte
AMP30AFörstärkare
MODULE 410ARadio, A/V & navigationsenhet, parkeringsassistans, klocka, BCM, lampa I takkonsol,
förstärkare, reglage för yttre backspeglar, säkringshållaren i motorrummet (relä. 1)
DR LOCK20ARelä för dörrlås, relä för baklucka, ICM - säkringshållare (relä för stöldskyddslåsning)
P/SEAT DRV30AFörarsätets minnesenhet, reglaget för förarsätet och reglage för svankstöd

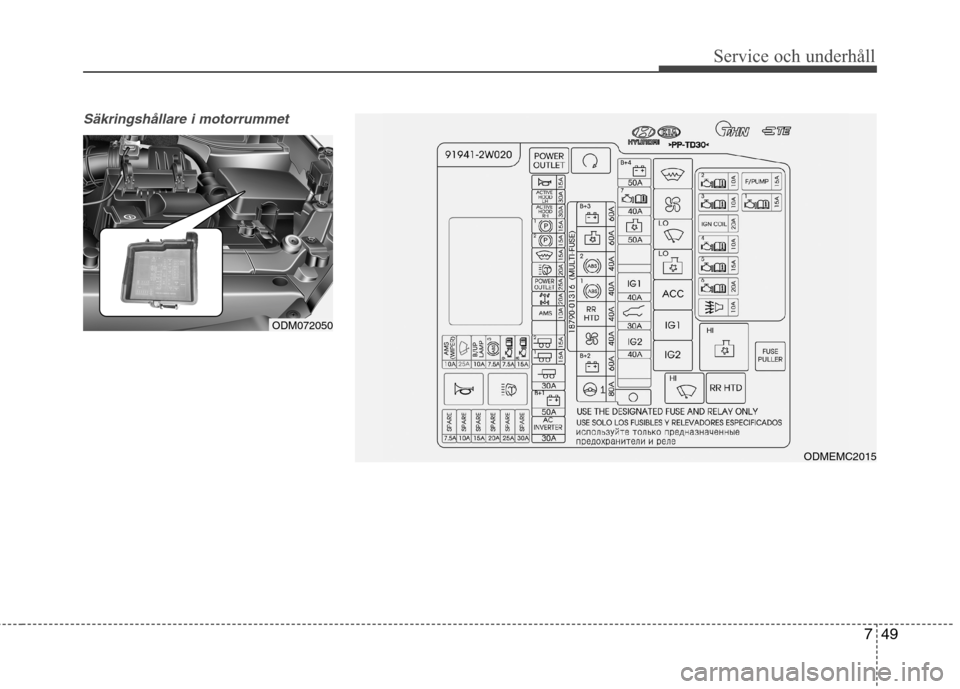

Page 60 of 608

749
Service och underhåll
Säkringshållare i motorrummet
ODM072050
ODMEMC2015
