Service och underhåll
50
7

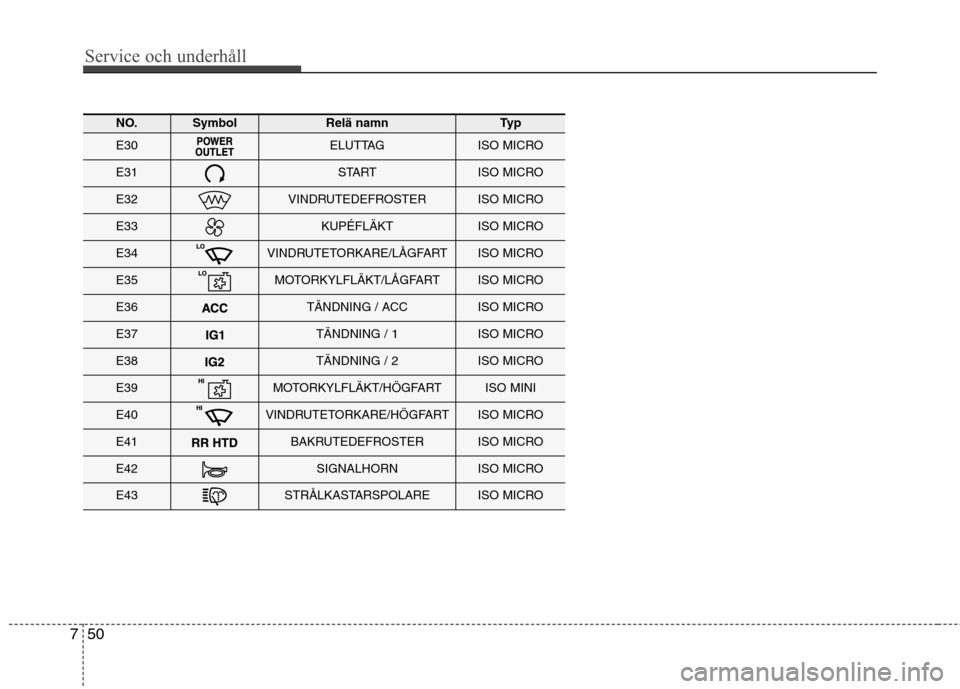

NO.SymbolRelä namnTy p
E30ELUTTAGISO MICRO
E31STARTISO MICRO
E32VINDRUTEDEFROSTERISO MICRO
E33KUPÉFLÄKTISO MICRO
E34VINDRUTETORKARE/LÅGFARTISO MICRO
E35MOTORKYLFLÄKT/LÅGFARTISO MICRO
E36TÄNDNING / ACCISO MICRO
E37TÄNDNING / 1ISO MICRO
E38TÄNDNING / 2ISO MICRO
E39MOTORKYLFLÄKT/HÖGFARTISO MINI
E40VINDRUTETORKARE/HÖGFARTISO MICRO
E41BAKRUTEDEFROSTERISO MICRO
E42SIGNALHORNISO MICRO
E43STRÅLKASTARSPOLAREISO MICRO
Page 62 of 608

751
Service och underhåll

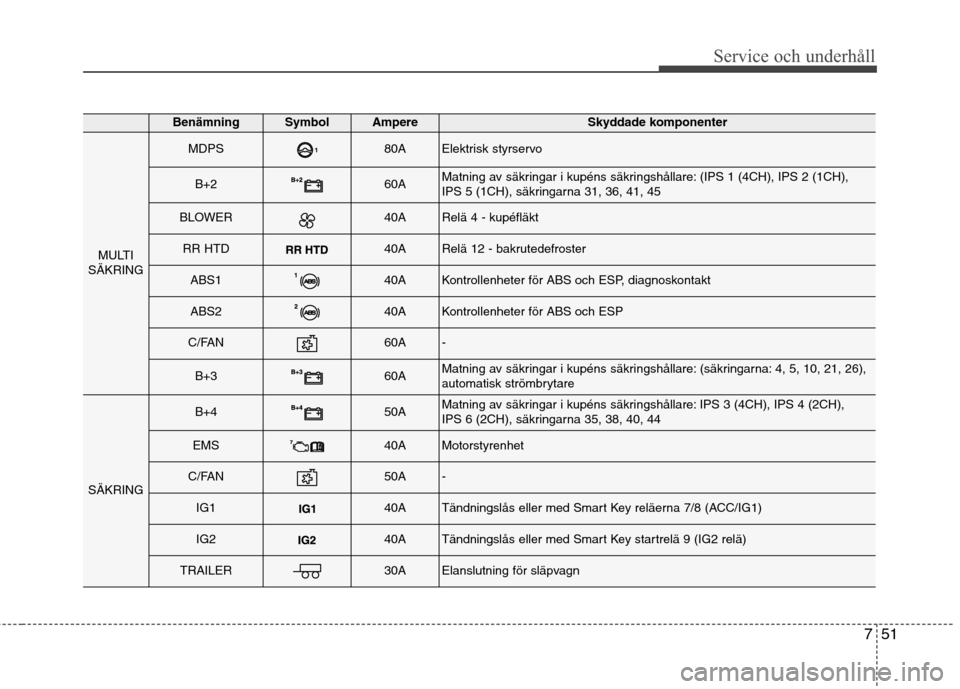

BenämningSymbol AmpereSkyddade komponenter
MULTI
SÄKRING
MDPS80AElektrisk styrservo
B+260AMatning av säkringar i kupéns säkringshållare: (IPS 1 (4CH), IPS 2 (1CH),
IPS 5 (1CH), säkringarna 31, 36, 41, 45
BLOWER40ARelä 4 - kupéfläkt
RR HTD40ARelä 12 - bakrutedefroster
ABS140AKontrollenheter för ABS och ESP, diagnoskontakt
ABS240AKontrollenheter för ABS och ESP
C/FAN60A-
B+360AMatning av säkringar i kupéns säkringshållare: (säkringarna: 4, 5, 10, 21, 26),
automatisk strömbrytare
SÄKRING
B+450AMatning av säkringar i kupéns säkringshållare: IPS 3 (4CH), IPS 4 (2CH),
IPS 6 (2CH), säkringarna 35, 38, 40, 44
EMS40AMotorstyrenhet
C/FAN50A-
IG140ATändningslås eller med Smart Key reläerna 7/8 (ACC/IG1)
IG240ATändningslås eller med Smart Key startrelä 9 (IG2 relä)
TRAILER30AElanslutning för släpvagn
Page 63 of 608

Service och underhåll
52
7

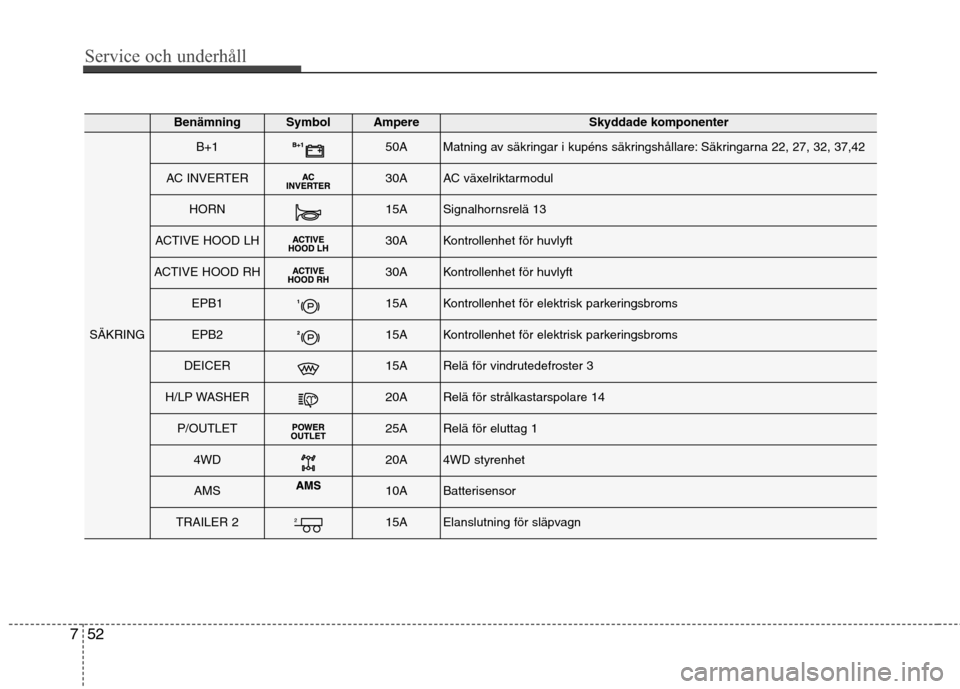

BenämningSymbol AmpereSkyddade komponenter
SÄKRING
B+150AMatning av säkringar i kupéns säkringshållare: Säkringarna 22, 27, 32, 37,42
AC INVERTER30AAC växelriktarmodul
HORN15ASignalhornsrelä 13
ACTIVE HOOD LH30AKontrollenhet för huvlyft
ACTIVE HOOD RH30AKontrollenhet för huvlyft
EPB115AKontrollenhet för elektrisk parkeringsbroms
EPB215AKontrollenhet för elektrisk parkeringsbroms
DEICER15ARelä för vindrutedefroster 3
H/LP WASHER20ARelä för strålkastarspolare 14
P/OUTLET25ARelä för eluttag 1
4WD20A4WD styrenhet
AMS10ABatterisensor
TRAILER 215AElanslutning för släpvagn
Page 64 of 608

753
Service och underhåll
BenämningSymbol AmpereSkyddade komponenter
SÄKRING
TRAILER 115AElanslutning för släpvagn
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelä 5 (torkarhastighet - låg), vindrutetorkarmotor
B/UP LAMP10AManuell växellåda: Kontakt för backlampa, Automatisk växellåda: Bakljusenhet
inre hö/vä, automatiskt avbländningsbar backspegel, elanslutning för släpvagn,
radio, A/V & Navigationsenhet
ABS37.5AKontrollenheter för ABS och ESC
SENSOR57.5APCM/ECM, luftflödessensor
TCU15ATCM (DSL), växellägesgivare/automatisk växellåda
F/PUMP15ABränslepumprelä
ECU115AG4KE/G4KJ/G6DF : PCM D4HA/D4HB (VGT Regular Engine Pack): TCM (A/T)
ECU210AD4HA/D4HB : Elektronisk VGT-ventil
SENSOR310AG4KE : Insprutarna 1-4 / G6DF: PCM, insprutarna 1-6, bränslepumprelä /
D4HA/D4HB (VGT Regular Engine Pack) : Syresensor, bromsljuskontakt /
D4HA (VGT Low Power Engine Pack) : Syresensor
Page 65 of 608

Service och underhåll
54
7
BenämningSymbol AmpereSkyddade komponenter
SÄKRING
IGN COIL20AG4KE/G4KJ: Kondensor, tändspolarna 1-4 / G6DF: Kondensorerna 1 och 2,
tändspolarna 1-6 / D4HA/D4HB : ECM
SENSOR210A
G4KE/G4KJ : Solenoidventil/tankavluftning, lägessensor för kamaxlarna 1 och 2,
solenoidventil för variabelt insug, lägessensor för vevaxel,
oljetryckventiler 1 och 2, bränslepumprelä /
G6DF : PCM, oljetryckventiler 1-4, solenoidventiler för variabelt insug 1 och 2, solenoidventil/tankavluftning /
D4HA/D4HB (VGT Regular Engine Pack) : EGR Cooling Bypass Solenoid Valve, Lower Power EGR Valve, Crankshaft
Position Sensor, Fuel Pump Relay,
E/R Fuse & Relay Box (RLY. 6/10)
D4HA (VGT Low Power Engine Pack): EGR shunt-solenoidventil för kylning, lågeffekt EGR-ventil, lägessensor för
vevaxel, bränslepumprelä, avgas-PCV-
regulator, motorrummets säkringshållare(reläer 6/10)
SENSOR115A
G4KE/G4KJ: Syresensorer, oljenivåsensor, motorrummets säkringshållare(reläer. 6/10) /
G6DF: PCM, Syresensorer 1-4, motorrummets säkringshållare (reläer 6/10) /
D4HA/D4HB (VGT Regular Engine Pack): oljenivåsensor, ventil för reglering av bränsletryck, ventil för reglering
av tryck i röret /
D4HA (VGT Low Power Engine Pack): Oljenivåsensor, ventil för reglering av bränsletryck, lägessensor för kamaxel,
ventil för reglering av tryck i röret
SENSOR420AG4KE/G4KJ : PCM
B/ALARM10ARelä för stöldlarm
Page 66 of 608

755
Service och underhåll

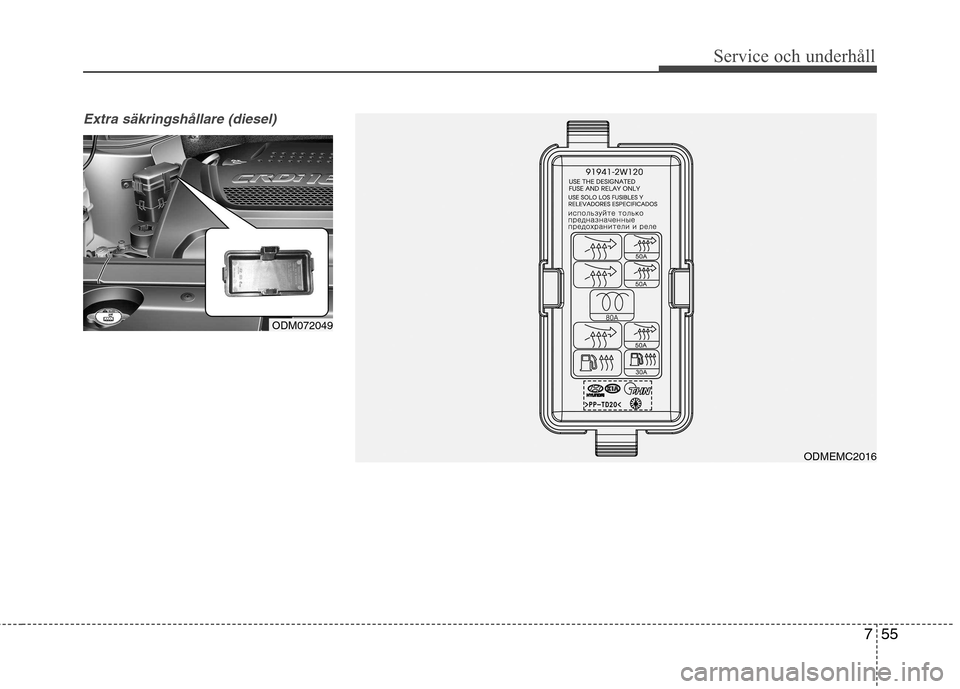

Extra säkringshållare (diesel)
ODM072049
ODMEMC2016
Page 67 of 608

Service och underhåll
56
7
Symbol AmpereSkyddade komponenter
30ARelä 1 - Värme för bränslefilter
150ARelä 2 - Extra kupévärmare 1
250ARelä 3 - Extra kupévärmare 2
350ARelä 4 - Extra kupévärmare 3
80AGlödenhet
Krets
Reläer
NO.SymbolRelä namnTy p
E44Relä 1 - Värme för bränslefilterMICRO PLUG
E451Relä 2 - Extra kupévärmare 1MICRO PLUG
E462Relä 3 - Extra kupévärmare 2MICRO PLUG
E473Relä 4 - Extra kupévärmare 3MICRO PLUG
Page 68 of 608

757
Service och underhåll

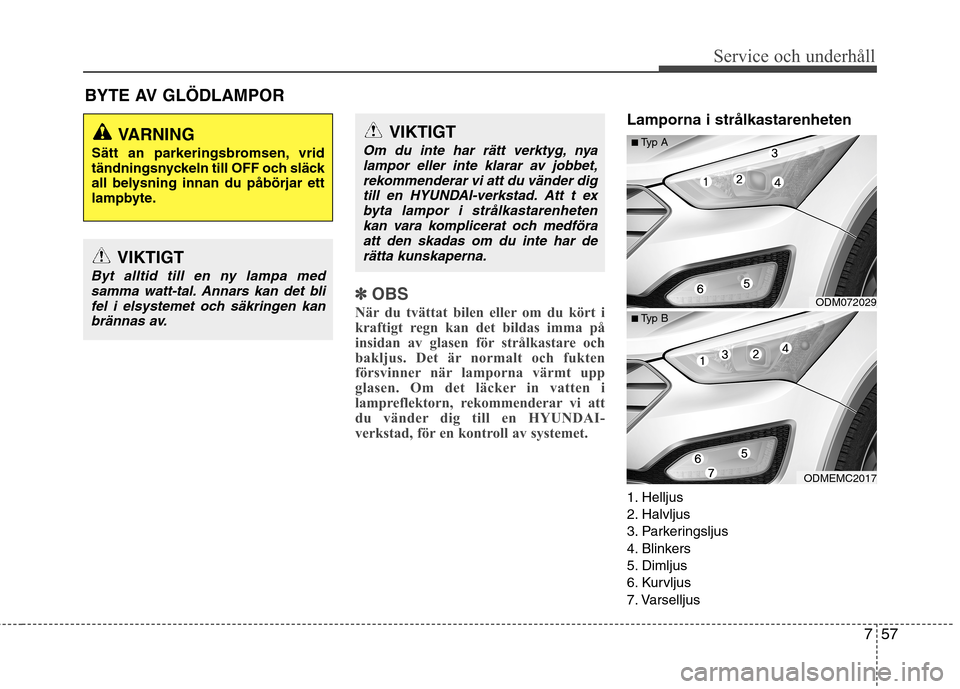

BYTE AV GLÖDLAMPOR
✽✽OBS
När du tvättat bilen eller om du kört i
kraftigt regn kan det bildas imma på
insidan av glasen för strålkastare och
bakljus. Det är normalt och fukten
försvinner när lamporna värmt upp
glasen. Om det läcker in vatten i
lampreflektorn, rekommenderar vi att
du vänder dig till en HYUNDAI-
verkstad, för en kontroll av systemet.
Lamporna i strålkastarenheten
1. Helljus
2. Halvljus
3. Parkeringsljus
4. Blinkers
5. Dimljus
6. Kurvljus
7. Varselljus
VARNING
Sätt an parkeringsbromsen, vrid
tändningsnyckeln till OFF och släck
all belysning innan du påbörjar ett
lampbyte.
VIKTIGT
Byt alltid till en ny lampa med samma watt-tal. Annars kan det blifel i elsystemet och säkringen kanbrännas av.
VIKTIGT
Om du inte har rätt verktyg, nyalampor eller inte klarar av jobbet,
rekommenderar vi att du vänder digtill en HYUNDAI-verkstad. Att t exbyta lampor i strålkastarenheten kan vara komplicerat och medföra
att den skadas om du inte har derätta kunskaperna.
ODM072029
ODMEMC2017
■
Typ A
■ Typ B
Page 69 of 608

Service och underhåll
58
7

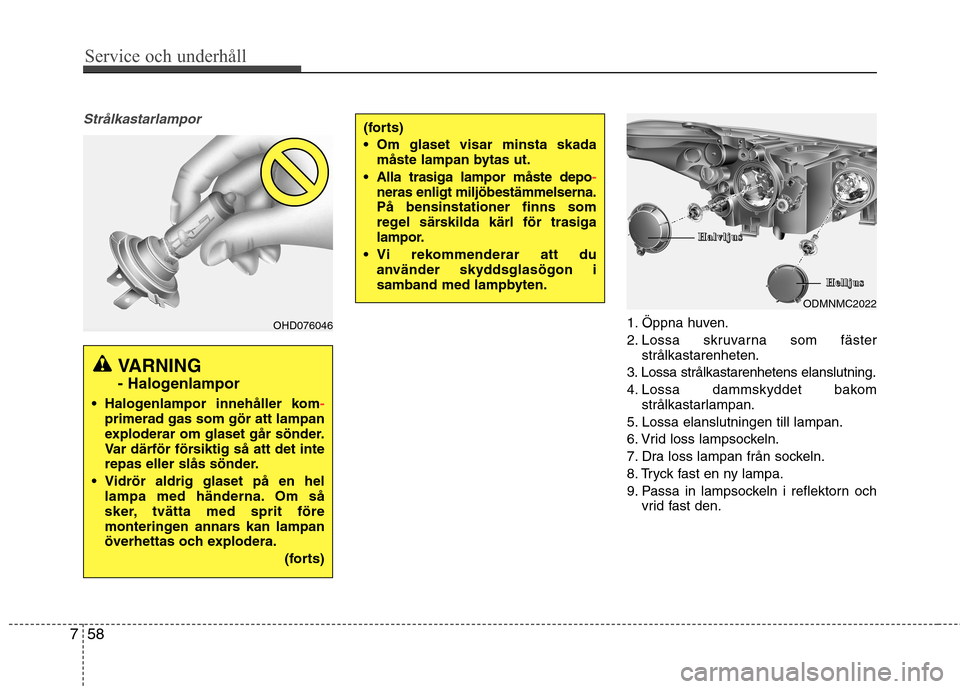

Strålkastarlampor
1. Öppna huven.
2. Lossa skruvarna som fäster
strålkastarenheten.
3. Lossa strålkastarenhetens elanslutning.
4. Lossa dammskyddet bakom strålkastarlampan.
5. Lossa elanslutningen till lampan.
6. Vrid loss lampsockeln.
7. Dra loss lampan från sockeln.
8. Tryck fast en ny lampa.
9. Passa in lampsockeln i reflektorn och vrid fast den.
(forts)
Om glaset visar minsta skadamåste lampan bytas ut.
Alla trasiga lampor måste depo
-neras enligt miljöbestämmelserna. På bensinstationer finns som
regel särskilda kärl för trasiga
lampor.
Vi rekommenderar att du använder skyddsglasögon i
samband med lampbyten.
VARNING
- Halogenlampor
Halogenlampor innehåller kom
-primerad gas som gör att lampan
exploderar om glaset går sönder.
Var därför försiktig så att det inte
repas eller slås sönder.
Vidrör aldrig glaset på en hel lampa med händerna. Om så
sker, tvätta med sprit före
monteringen annars kan lampan
överhettas och explodera.
(forts)
OHD076046
ODMNMC2022
HHHHaaaallllvvvvlllljjjjuuuussss
HHHHeeeelllllllljjjjuuuussss
Page 70 of 608

759
Service och underhåll

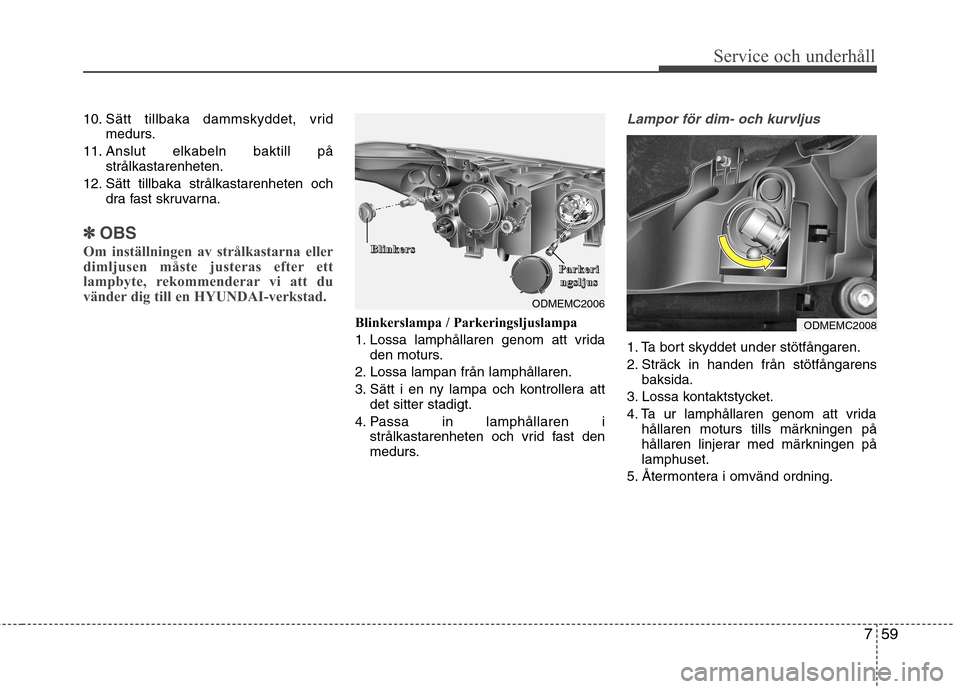

10. Sätt tillbaka dammskyddet, vridmedurs.
11. Anslut elkabeln baktill på strålkastarenheten.
12. Sätt tillbaka strålkastarenheten och dra fast skruvarna.
✽✽OBS
Om inställningen av strålkastarna eller
dimljusen måste justeras efter ett
lampbyte, rekommenderar vi att du
vänder dig till en HYUNDAI-verkstad.
Blinkerslampa / Parkeringsljuslampa
1. Lossa lamphållaren genom att vrida den moturs.
2. Lossa lampan från lamphållaren.
3. Sätt i en ny lampa och kontrollera att det sitter stadigt.
4. Passa in lamphållaren i strålkastarenheten och vrid fast den
medurs.
Lampor för dim- och kurvljus
1. Ta bort skyddet under stötfångaren.
2. Sträck in handen från stötfångarensbaksida.
3. Lossa kontaktstycket.
4. Ta ur lamphållaren genom att vrida hållaren moturs tills märkningen på
hållaren linjerar med märkningen pålamphuset.
5. Återmontera i omvänd ordning.
ODMEMC2006
BBBBlllliiiinnnnkkkkeeeerrrrssss
PPPPaaaarrrrkkkkeeeerrrriiiinnnnggggsssslllljjjjuuuussss
ODMEMC2008
