Знакомство с вашим автомобилем
8
2

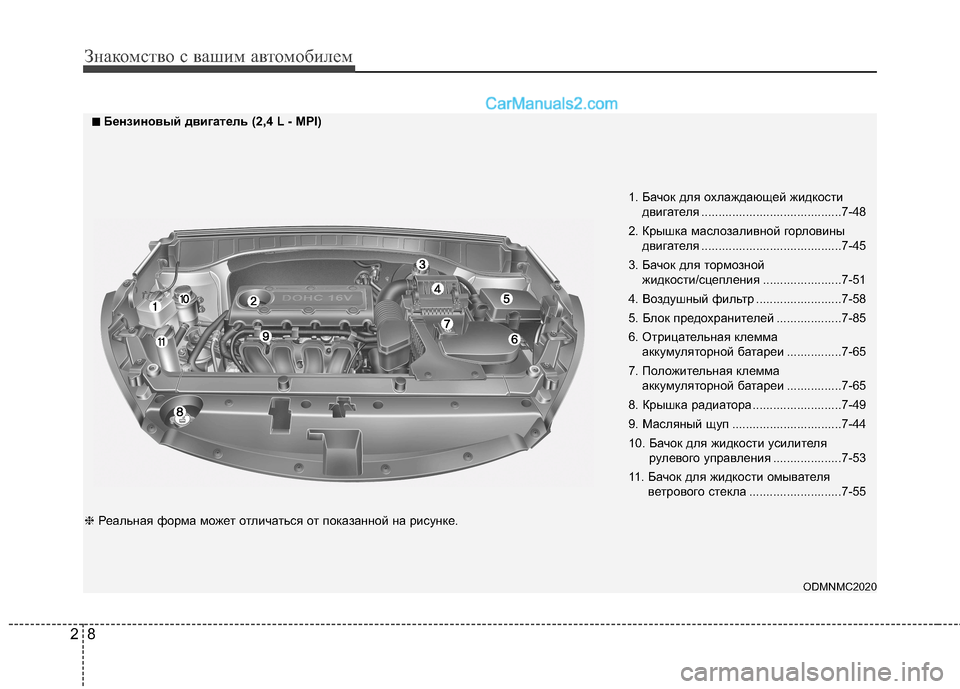

1. Бачок для охлаждающей жидкости
двигателя .........................................7 -48
2. Крышка маслозаливной горловины двигателя .........................................7 -45
3. Бачок для тормозной жидкости/сцепления .......................7-51
4. Воздушный фильтр .........................7-58
5. Блок предохранителей ...................7-85
6. Отрицательная клемма аккумуляторной батареи ................7-65
7. Положительная клемма аккумуляторной батареи ................7-65
8. Крышка радиатора ..........................7-49
9. Масляный щуп ................................7-44
10. Бачок для жидкости усилителя рулевого управления ....................7-53
11. Бачок для жидкости омывателя ветрового стекла ...........................7-55
ODMNMC2020
■■Бензиновый двигатель (2,4 L - MPI)
❈ Реальная форма может отличаться от показанной на рисунке.
Page 382 of 797

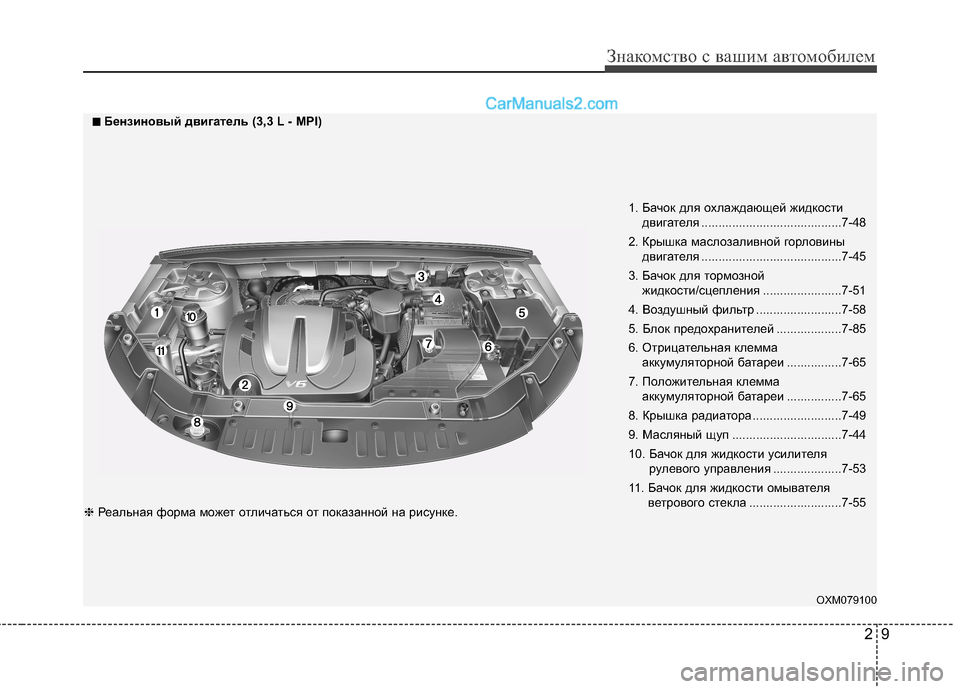

29
Знакомство с вашим автомобилем
OXM079100
1. Бачок для охлаждающей жидкости
двигателя .........................................7 -48
2. Крышка маслозаливной горловины двигателя .........................................7 -45
3. Бачок для тормозной жидкости/сцепления .......................7-51
4. Воздушный фильтр .........................7-58
5. Блок предохранителей ...................7-85
6. Отрицательная клемма аккумуляторной батареи ................7-65
7. Положительная клемма аккумуляторной батареи ................7-65
8. Крышка радиатора ..........................7-49
9. Масляный щуп ................................7-44
10. Бачок для жидкости усилителя рулевого управления ....................7-53
11. Бачок для жидкости омывателя ветрового стекла ...........................7-55
■
■
Бензиновый двигатель (3,3 L - MPI)
❈ Реальная форма может отличаться от показанной на рисунке.
Page 383 of 797

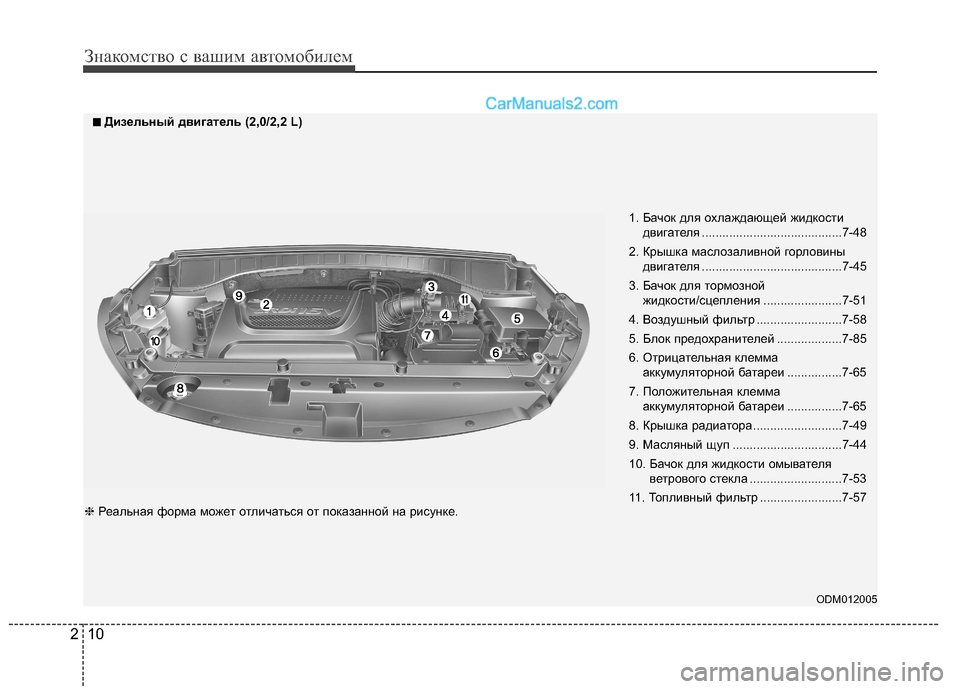

Знакомство с вашим автомобилем
10
2
ODM012005
1. Бачок для охлаждающей жидкости
двигателя .........................................7 -48
2. Крышка маслозаливной горловины двигателя .........................................7 -45
3. Бачок для тормозной жидкости/сцепления .......................7-51
4. Воздушный фильтр .........................7-58
5. Блок предохранителей ...................7-85
6. Отрицательная клемма аккумуляторной батареи ................7-65
7. Положительная клемма аккумуляторной батареи ................7-65
8. Крышка радиатора ..........................7-49
9. Масляный щуп ................................7-44
10. Бачок для жидкости омывателя ветрового стекла ...........................7-53
11. Топливный фильтр ........................7-57
■
■
Дизельный двигатель (2,0/2,2 L)
❈ Реальная форма может отличаться от показанной на рисунке.
Page 384 of 797

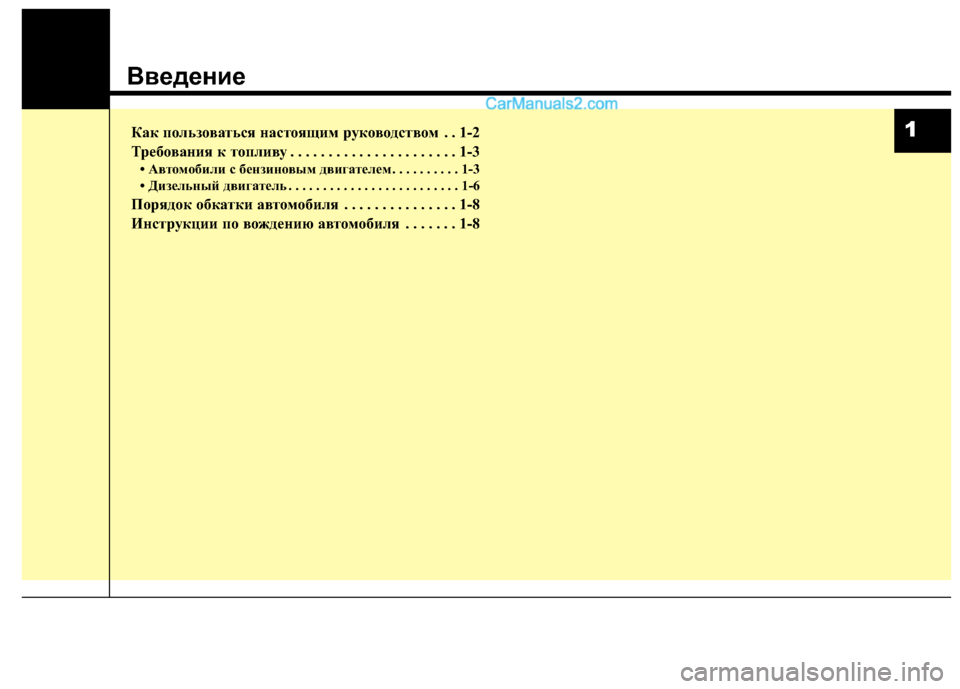

Введение
Как пользоваться настоящим руководством . . 1-2
Требования к топливу . . . . . . . . . . . . . . . . . . . . . . 1-3• Автомобили с бензиновым двигателем . . . . . . . . . . 1-3
• Дизельный двигатель . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Порядок обкатки автомобиля . . . . . . . . . . . . . . . 1-8
Инструкции по вождению автомобиля . . . . . . . 1-81
Page 385 of 797

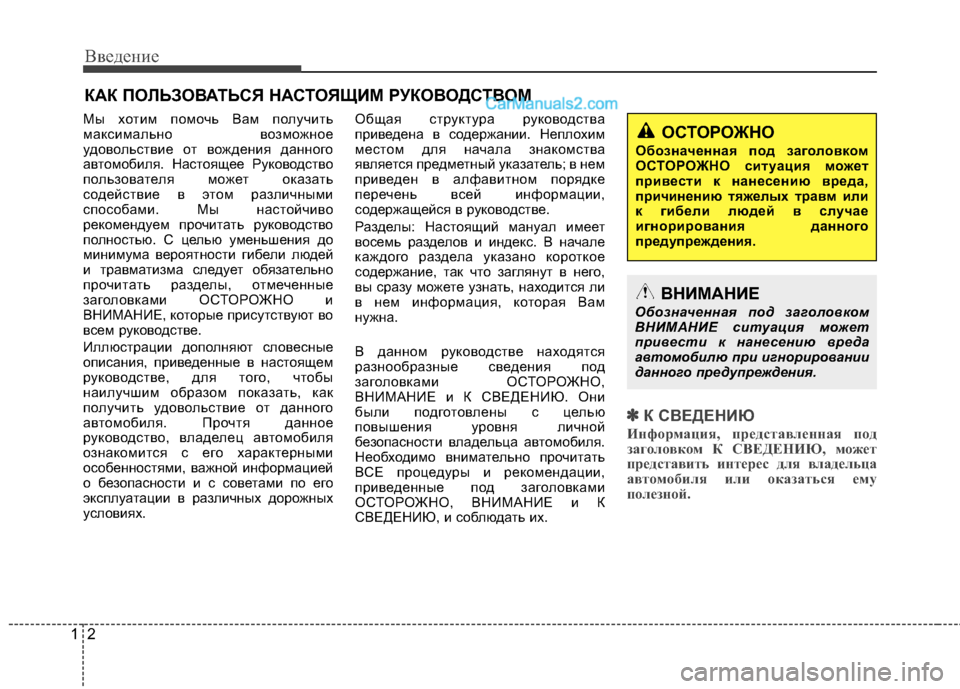

Введение
2
1
Мы хотим помочь Вам получить
максимально возможное
удовольствие от вождения данного
автомобиля. Настоящее Руководство
пользователя может оказать
содействие в этом различными
способами. Мы настойчиво
рекомендуем прочитать руководство
полностью. С целью уменьшения до
минимума вероятности гибели людей
и травматизма следует обязательно
прочитать разделы, отмеченные
заголовками ОСТОРОЖНО и
ВНИМАНИЕ, которые присутствуют во
всем руководстве.
Иллюстрации дополняют словесные
описания, приведенные в настоящем
руководстве, для того, чтобы
наилучшим образом показать, как
получить удовольствие от данного
автомобиля. Прочтя данное
руководство, владелец автомобиля
ознакомится с его характерными
особенностями, важной информацией
о безопасности и с советами по его
эксплуатации в различных дорожных
условиях. Общая структура руководства
приведена в содержании. Неплохим
местом для начала знакомства
является предметный указатель; в нем
приведен в алфавитном порядке
перечень всей информации,
содержащейся в руководстве.
Разделы: Настоящий мануал имеет
восемь разделов и индекс. В начале
каждого раздела указано короткое
содержание, так что заглянут в него,
вы сразу можете узнать, находится ли
в нем информация, которая Вам
нужна.
В данном руководстве находятся
разнообразные сведения под
заголовками ОСТОРОЖНО,
ВНИМАНИЕ и К СВЕДЕНИЮ. Они
были подготовлены с целью
повышения уровня личной
безопасности владельца автомобиля.
Необходимо внимательно прочитать
ВСЕ процедуры и рекомендации,
приведенные под заголовками
ОСТОРОЖНО, ВНИМАНИЕ и К
СВЕДЕНИЮ, и соблюдать их.
✽✽
К СВЕДЕНИЮ
Информация, представленная под
заголовком К СВЕДЕНИЮ, может
представить интерес для владельца
автомобиля или оказаться ему
полезной.
КАК ПОЛЬЗОВАТЬСЯ Н АСТОЯЩИМ РУКОВОДСТВОМ
ОСТОРОЖНО
Обозначенная под заголовком
ОСТОРОЖНО ситуация может
привести к нанесению вреда,
причинению тяжелых травм или
к гибели людей в случае
игнорирования данного
предупреждения.
ВНИМАНИЕ
Обозначенная под заголовком
ВНИМАНИЕ ситуация может
привести к нанесению вреда
автомобилю при игнорировании
данного предупреждения.
Page 386 of 797

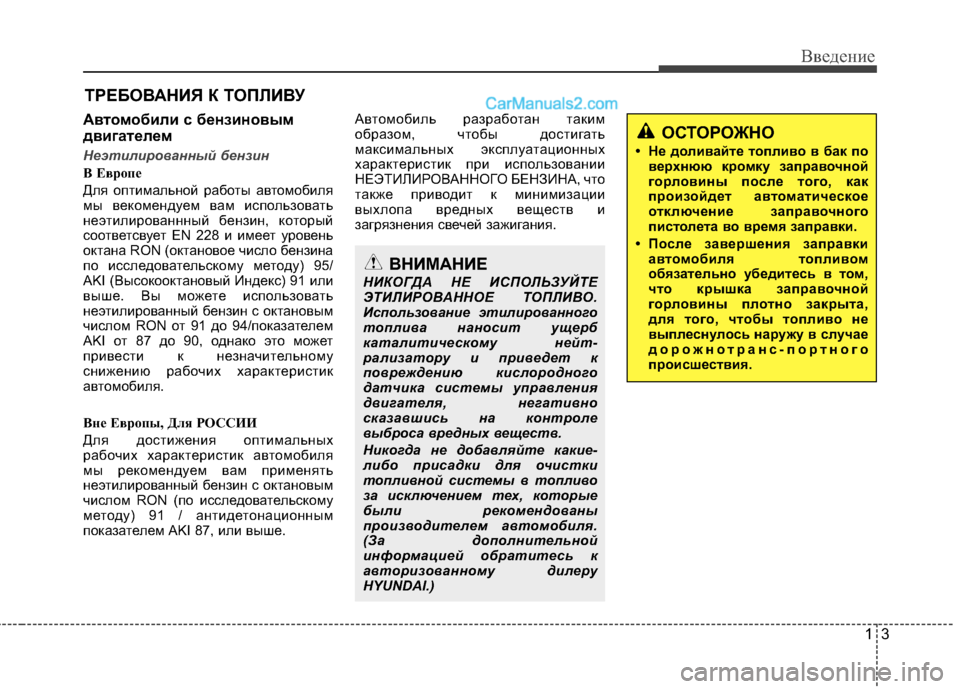

13
Введение
Автомобили с бензиновым
двигателем
Неэтилированный бензин
B Еврoпе
Для оптимальной работы автомобиля
мы векомендуем вам использовать
неэтилированнный бензин, который
соответсвует EN 228 и имеет уровень
октана RON (октановое число бензина
по исследовательскому методу) 95/
AKI (Высокооктановый Индекс) 91 или
выше. Вы можете использовать
неэтилированный бензин с октановым
числом RON от 91 до 94/показателем
AKI от 87 до 90, однако это может
привести к незначительному
снижению рабочих характеристик
автомобиля.
Bнe Еврoпы, Для РОССИИ
Для достижения оптимальных
рабочих характеристик автомобиля
мы рекомендуем вам применять
неэтилированный бензин с октановым
числом RON (по исследовательскому
методу) 91 / антидетонационным
показателем AKI 87, или выше. Автомобиль разработан таким
образом, чтобы достигать
максимальных эксплуатационных
характеристик при использовании
НЕЭТИЛИРОВАННОГО БЕНЗИНА, что
также приводит к минимизации
выхлопа вредных веществ и
загрязнения свечей зажигания.
ТРЕБОВАНИЯ К ТОПЛИВУ
ВНИМАНИЕ
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ
ЭТИЛИРОВАННОЕ ТОПЛИВО.
Использование этилированного
топлива наносит ущерб
каталитическому нейт-
рализатору и приведет к
повреждению кислородного
датчика системы управления
двигателя, негативно
сказавшись на контроле
выброса вредных веществ.
Никогда не добавляйте какие-
либо присадки для очистки
топливной системы в топливо
за исключением тех, которые
были рекомендованы
производителем автомобиля.
(За дополнительной
информацией обратитесь к
авторизованному дилеру
HYUNDAI.)
ОСТОРОЖНО
• Не доливайте топливо в бак по верхнюю кромку заправочной
горловины после того, как
произойдет а втоматическое
отключение заправочного
пистолета во время заправки.
• После завершения заправки автом обиля топливом
обязательно убедитесь в том,
что крышка заправочной
горловины плотно закрыта,
для того, чтобы топливо не
выплеснулось наружу в случае
дорожнотранс-портного
происшествия.
Page 387 of 797

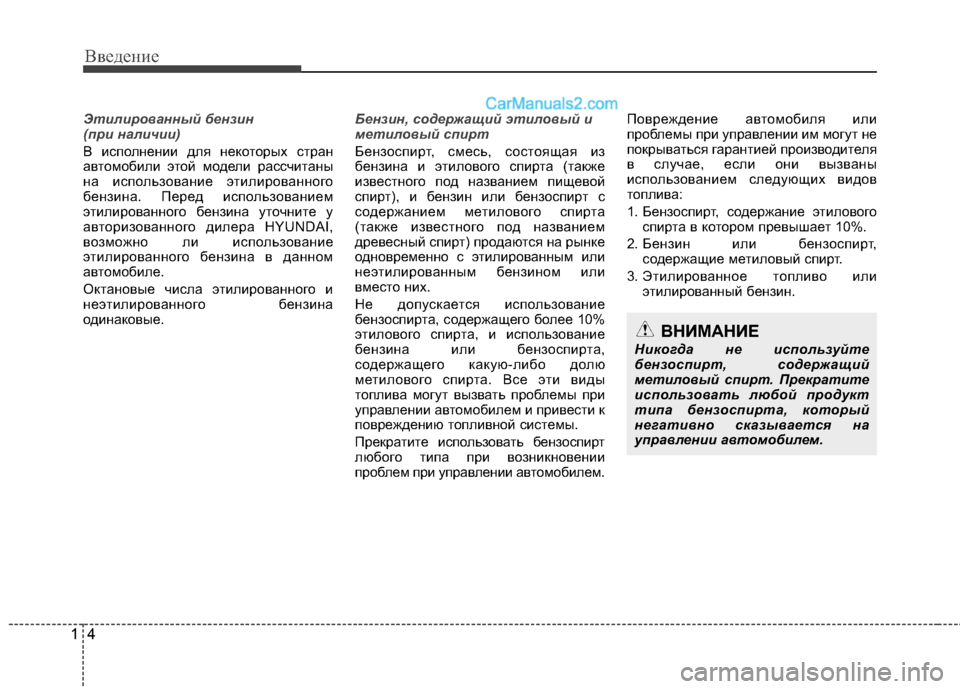

Введение
4
1
Этилированный бензин
(при наличии)
В исполнении для некоторых стран
автомобили этой модели рассчитаны
на использование этилированного
бензина. Перед использованием
этилированного бензина уточните у
авторизованного дилера HYUNDAI,
возможно ли использование
этилированного бензина в данном
автомобиле.
Октановые числа этилированного и
неэтилированного бензина
одинаковые.
Бензин, содержащий этиловый и
метиловый спирт
Бензоспирт, смесь, состоящая из
бензина и этилового спирта (также
известного под названием пищевой
спирт), и бензин или бензоспирт с
содержанием метилового спирта
(также известного под названием
древесный спирт) продаются на рынке
одновременно с этилированным или
неэтилированным бензином или
вместо них.
Не допускается использование
бензоспирта, содержащего более 10%
этилового спирта, и использование
бензина или бензоспирта,
содержащего какую-либо долю
метилового спирта. Все эти виды
топлива могут вызвать проблемы при
управлении автомобилем и привести к
повреждению топливной системы.
Прекратите использовать бензоспирт
любого типа при возникновении
проблем при управлении автомобилем. Повреждение автомобиля или
проблемы при управлении им могут не
покрываться гарантией производителя
в случае, если они вызваны
использованием следующих видов
топлива:
1. Бензоспирт, содержание этилового
спирта в котором превышает 10%.
2. Бензин или бензоспирт,
содержащие метиловый спирт.
3. Этилированное топливо или этилированный бензин.
ВНИМАНИЕ
Никогда не используйте
бензоспирт, содержащий
метиловый спирт. Прекратите
использовать любой продукт
типа бензоспирта, который
негативно сказывается на
управлении автомобилем.
Page 388 of 797

15
Введение
Использование
метилтербутилэфира (MTBE)
Не рекомендуется использовать в
данном автомобиле топливо,
объемная доля метилтербутилэфира
(MTBE) в котором превышает 15,0%
(весовая доля кислорода - 2,7%).
Использование топлив, объемная доля
метилтербутилэфира (MTBE) в которых
превышает 15,0% (весовая доля
кислорода - 2,7%), может привести к
снижению эксплуатационных
характеристик автомобиля и привести к
образованию паровых пробок или
проблем при запуске.
Не используйте метиловый
спирт
Для заправки данного автомобиля не
следует использовать виды топлива с
содержанием метанола (древесного
спирта). Этот класс топлива может
ухудшить эксплуатационные
характеристики автомобиля и
привести к повреждению деталей и
агрегатов топливной системы.
Присадки к топливу
HYUNDAI рекомендует использовать
высококачественный бензин,
отвечающий требованиям европейского
топливного стандарта (EN228) или
другим аналогичным требованиям.
Клиенты, которые не используют
регулярно высококачественный бензин,
включая топливные присадки, и
испытывают проблемы с запуском
двигателя или плавностью его работы,
должны добавлять в топливный бак
одну бутылку присадки каждые 15000 км
(для Европы)/5000 км (за исключением
Европы, Для россии). Присадки можно
приобрести у авторизованного дилера
HYUNDAI. Там же можно получить
рекомендации по их использованию. Не
смешивайте другие присадки.
Эксплуатация автомобиля за
рубежом
При поездке в другую страну на
данном автомобиле следует
обеспечить:
• соблюдение всех требований вотношении регистрации и страховки;
• определение наличия в продаже топлива необходимого качества.
ВНИМАНИЕ
Предоставленная произво
-дителем ограниченная
гарантия на новый автомобиль
может не распространяться на
повреждение топливной сис
-темы и ухудшение
эксплуатационных характе-ристик, которые появились в
результате использования
видов топлива, объемная доля
метилтербутилэфира (MTBE) в
которых превышает 15,0%
(весовая доля кислорода - 2,7%).
Page 389 of 797

Введение
6
1

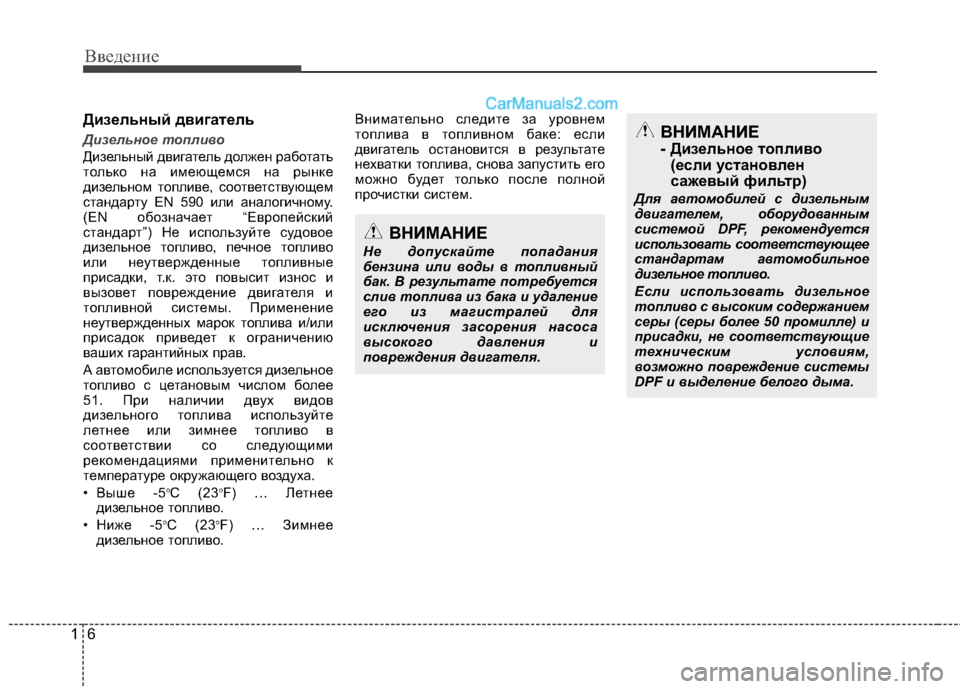

Дизельный двигатель
Дизельное топливо
Дизельный двигатель должен работать
только на имеющемся на рынке
дизельном топливе, соответствующем
стандарту EN 590 или аналогичному.
(EN обозначает “Европейский
стандарт”) Не используйте судовое
дизельное топливо, печное топливо
или неутвержденные топливные
присадки, т.к. это повысит износ и
вызовет повреждение двигателя и
топливной системы. Применение
неутвержденных марок топлива и/или
присадок приведет к ограничению
ваших гарантийных прав.
А автомобиле используется дизельное
топливо с цетановым числом более
51. При наличии двух видов
дизельного топлива используйте
летнее или зимнее топливо в
соответствии со следующими
рекомендациями применительно к
температуре окружающего воздуха.
• Выше -5 о
С (23 о
F) … Летнее
дизельное топливо.
• Ниже -5 о
С (23 о
F) … Зимнее
дизельное топливо. Внимательно следите за уровнем
топлива в топливном баке: если
двигатель остановится в результате
нехватки топлива, снова запустить его
можно будет только после полной
прочистки систем.
ВНИМАНИЕ
Не допускайте попадания
бензина или воды в топливный
бак. В результате потребуется
слив топлива из бака и удаление
его из магистралей для
исключения засорения насоса
высокого давления и
повреждения двигателя.
ВНИМАНИЕ
- Дизельное топливо (если установлен
сажевый фильтр)
Для автомобилей с дизельным
двигателем, оборудованным
системой DPF, рекомендуется
использовать соответствующее
стандартам автомобильное
дизельное топливо.
Если использовать дизельное
топливо с высоким содержанием
серы (серы более 50 промилле) и
присадки, не соответствующие
техническим условиям,
возможно повреждение системы
DPF и выделение белого дыма.
Page 390 of 797

17
Введение

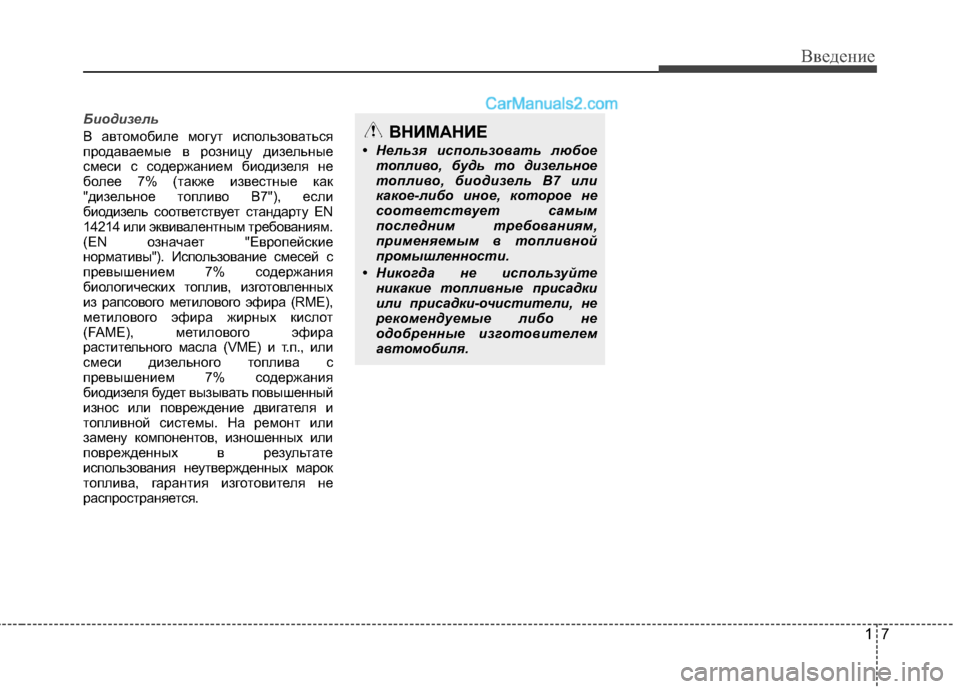

Биодизель
В автомобиле могут использоваться
продаваемые в розницу дизельные
смеси с содержанием биодизеля не
более 7% (также известные как
"дизельное топливо B7"), если
биодизель соответствует стандарту EN
14214 или эквивалентным требованиям.
(EN означает "Европейские
нормативы"). Использование смесей с
превышением 7% содержания
биологических топлив, изготовленных
из рапсового метилового эфира (RME),
метилового эфира жирных кислот
(FAME), метилового эфира
растительного масла (VME) и т.п., или
смеси дизельного топлива с
превышением 7% содержания
биодизеля будет вызывать повышенный
износ или повреждение двигателя и
топливной системы. На ремонт или
замену компонентов, изношенных или
поврежденных в результате
использования неутвержденных марок
топлива, гарантия изготовителя не
распространяется.ВНИМАНИЕ
• Нельзя использовать любое топливо, будь то дизельное
топливо, биодизель B7 или
какое-либо иное, которое не
соответствует самым
последним требованиям,
применяемым в топливной
промышленности.
• Никогда не используйте никакие топливные присадки
или присадки-очистители, не
рекомендуемые либо не
одобренные изготовителем
автомобиля.
