Hyundai Santa Fe 2019 Betriebsanleitung (in German)

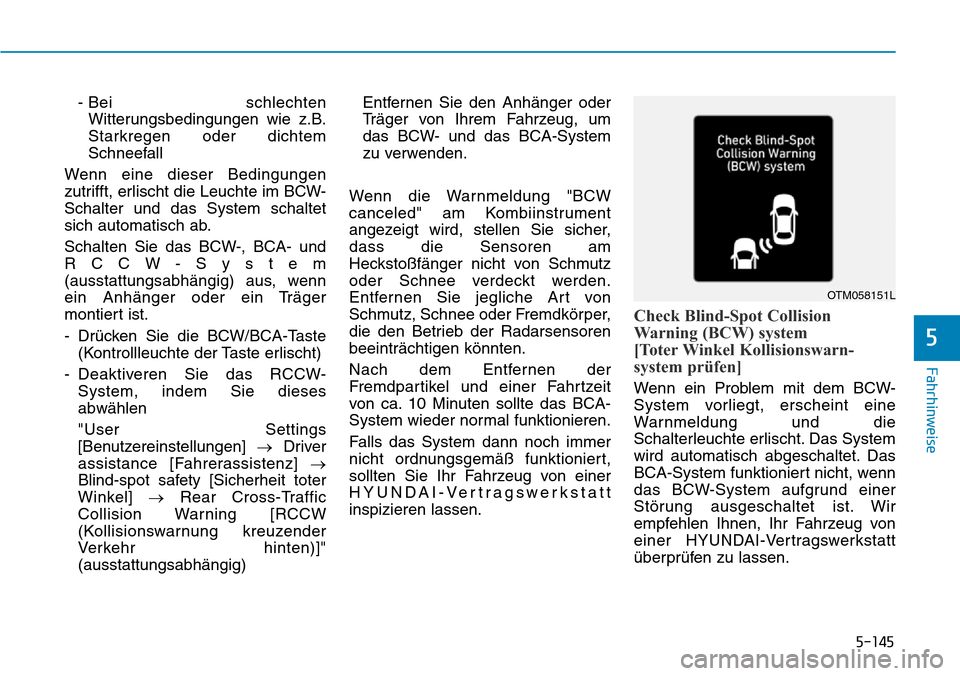

5-145
Fahrhinweise
5
- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Schalten Sie das BCW-, BCA- und
RCCW-System
(ausstattungsabhängig) aus, wenn
ein Anhänger oder ein Träger
montiert ist.
- Drücken Sie die BCW/BCA-Taste
(Kontrollleuchte der Taste erlischt)
- Deaktiveren Sie das RCCW-
System, indem Sie dieses
abwählen
"User Settings
[Benutzereinstellungen] →Driver
assistance [Fahrerassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →Rear Cross-Traffic
Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]"
(ausstattungsabhängig)Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW- und das BCA-System
zu verwenden.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das BCA-
System wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
Check Blind-Spot Collision
Warning (BCW) system
[Toter Winkel Kollisionswarn-
system prüfen]
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt. Das System
wird automatisch abgeschaltet. Das
BCA-System funktioniert nicht, wenn
das BCW-System aufgrund einer
Störung ausgeschaltet ist. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
OTM058151L

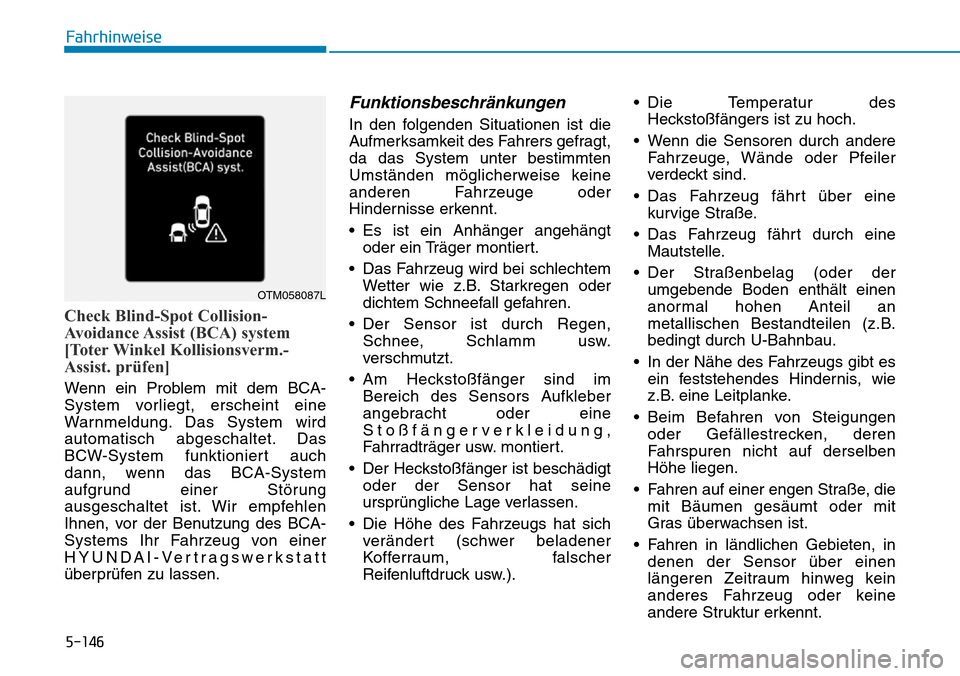

5-146
Fahrhinweise
Check Blind-Spot Collision-
Avoidance Assist (BCA) system
[Toter Winkel Kollisionsverm.-
Assist. prüfen]
Wenn ein Problem mit dem BCA-
System vorliegt, erscheint eine
Warnmeldung. Das System wird
automatisch abgeschaltet. Das
BCW-System funktioniert auch
dann, wenn das BCA-System
aufgrund einer Störung
ausgeschaltet ist. Wir empfehlen
Ihnen, vor der Benutzung des BCA-
Systems Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
• Es ist ein Anhänger angehängt
oder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen,
Schnee, Schlamm usw.
verschmutzt.
• Am Heckstoßfänger sind im
Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
• Der Heckstoßfänger ist beschädigt
oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich
verändert (schwer beladener
Kofferraum, falscher
Reifenluftdruck usw.).• Die Temperatur des
Heckstoßfängers ist zu hoch.
• Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt über eine
kurvige Straße.
• Das Fahrzeug fährt durch eine
Mautstelle.
• Der Straßenbelag (oder der
umgebende Boden enthält einen
anormal hohen Anteil an
metallischen Bestandteilen (z.B.
bedingt durch U-Bahnbau.
• In der Nähe des Fahrzeugs gibt es
ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
• Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Fahren auf einer engen Straße, die
mit Bäumen gesäumt oder mit
Gras überwachsen ist.
• Fahren in ländlichen Gebieten, in
denen der Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug oder keine
andere Struktur erkennt.
OTM058087L

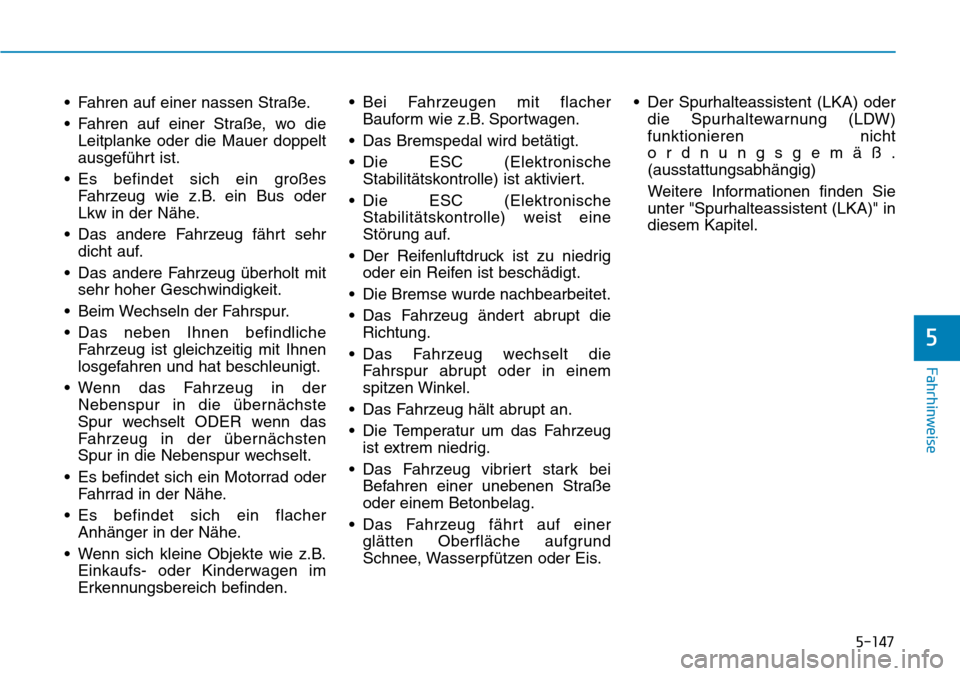

5-147
Fahrhinweise
5
• Fahren auf einer nassen Straße.
• Fahren auf einer Straße, wo die
Leitplanke oder die Mauer doppelt
ausgeführt ist.
• Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Das andere Fahrzeug fährt sehr
dicht auf.
• Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B.
Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.• Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.
• Das Bremspedal wird betätigt.
• Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
• Die ESC (Elektronische
Stabilitätskontrolle) weist eine
Störung auf.
• Der Reifenluftdruck ist zu niedrig
oder ein Reifen ist beschädigt.
• Die Bremse wurde nachbearbeitet.
• Das Fahrzeug ändert abrupt die
Richtung.
• Das Fahrzeug wechselt die
Fahrspur abrupt oder in einem
spitzen Winkel.
• Das Fahrzeug hält abrupt an.
• Die Temperatur um das Fahrzeug
ist extrem niedrig.
• Das Fahrzeug vibriert stark bei
Befahren einer unebenen Straße
oder einem Betonbelag.
• Das Fahrzeug fährt auf einer
glätten Oberfläche aufgrund
Schnee, Wasserpfützen oder Eis.• Der Spurhalteassistent (LKA) oder
die Spurhaltewarnung (LDW)
funktionieren nicht
ordnungsgemäß.
(ausstattungsabhängig)
Weitere Informationen finden Sie
unter "Spurhalteassistent (LKA)" in
diesem Kapitel.

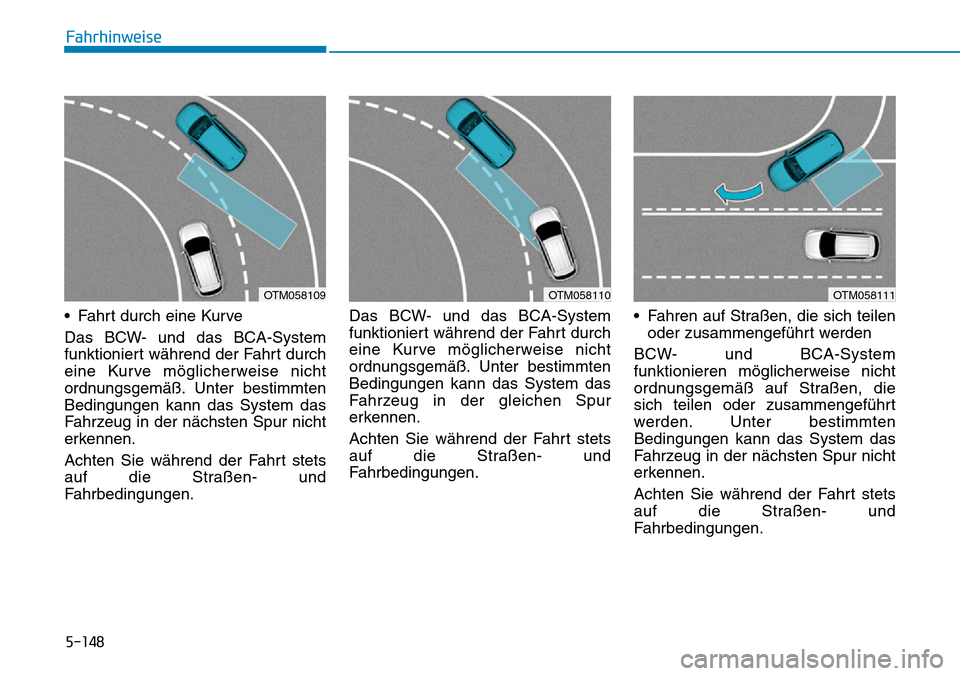

5-148
Fahrhinweise
• Fahrt durch eine Kurve
Das BCW- und das BCA-System
funktioniert während der Fahrt durch
eine Kurve möglicherweise nicht
ordnungsgemäß. Unter bestimmten
Bedingungen kann das System das
Fahrzeug in der nächsten Spur nicht
erkennen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.Das BCW- und das BCA-System
funktioniert während der Fahrt durch
eine Kurve möglicherweise nicht
ordnungsgemäß. Unter bestimmten
Bedingungen kann das System das
Fahrzeug in der gleichen Spur
erkennen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.• Fahren auf Straßen, die sich teilen
oder zusammengeführt werden
BCW- und BCA-System
funktionieren möglicherweise nicht
ordnungsgemäß auf Straßen, die
sich teilen oder zusammengeführt
werden. Unter bestimmten
Bedingungen kann das System das
Fahrzeug in der nächsten Spur nicht
erkennen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.
OTM058109OTM058110OTM058111

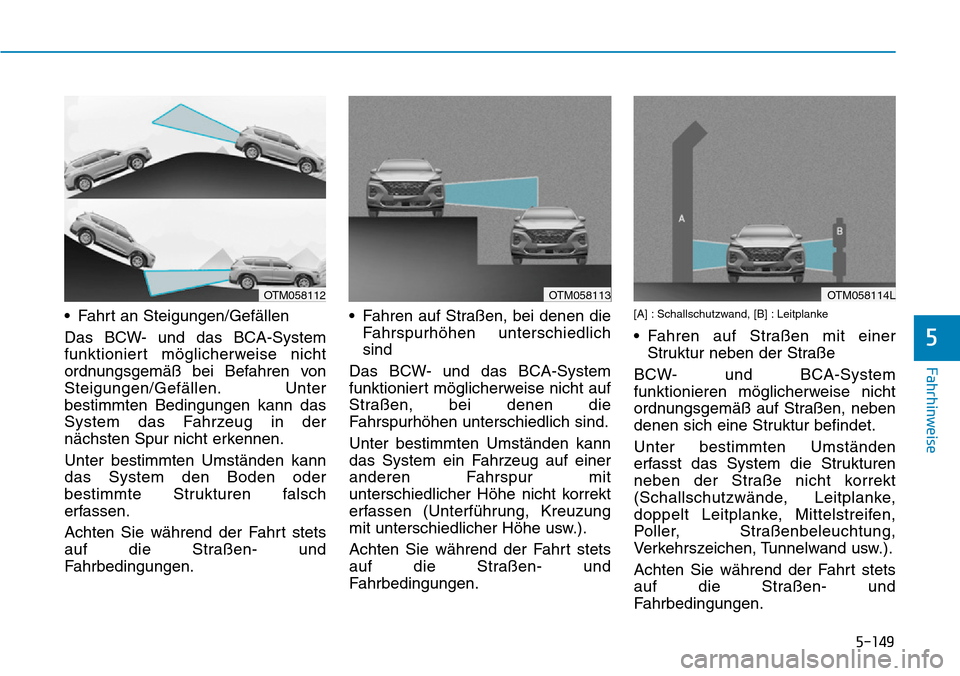

5-149
Fahrhinweise
5
• Fahrt an Steigungen/Gefällen
Das BCW- und das BCA-System
funktioniert möglicherweise nicht
ordnungsgemäß bei Befahren von
Steigungen/Gefällen. Unter
bestimmten Bedingungen kann das
System das Fahrzeug in der
nächsten Spur nicht erkennen.
Unter bestimmten Umständen kann
das System den Boden oder
bestimmte Strukturen falsch
erfassen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.• Fahren auf Straßen, bei denen die
Fahrspurhöhen unterschiedlich
sind
Das BCW- und das BCA-System
funktioniert möglicherweise nicht auf
Straßen, bei denen die
Fahrspurhöhen unterschiedlich sind.
Unter bestimmten Umständen kann
das System ein Fahrzeug auf einer
anderen Fahrspur mit
unterschiedlicher Höhe nicht korrekt
erfassen (Unterführung, Kreuzung
mit unterschiedlicher Höhe usw.).
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.[A] : Schallschutzwand, [B] : Leitplanke
• Fahren auf Straßen mit einer
Struktur neben der Straße
BCW- und BCA-System
funktionieren möglicherweise nicht
ordnungsgemäß auf Straßen, neben
denen sich eine Struktur befindet.
Unter bestimmten Umständen
erfasst das System die Strukturen
neben der Straße nicht korrekt
(Schallschutzwände, Leitplanke,
doppelt Leitplanke, Mittelstreifen,
Poller, Straßenbeleuchtung,
Verkehrszeichen, Tunnelwand usw.).
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.
OTM058114LOTM058113OTM058112

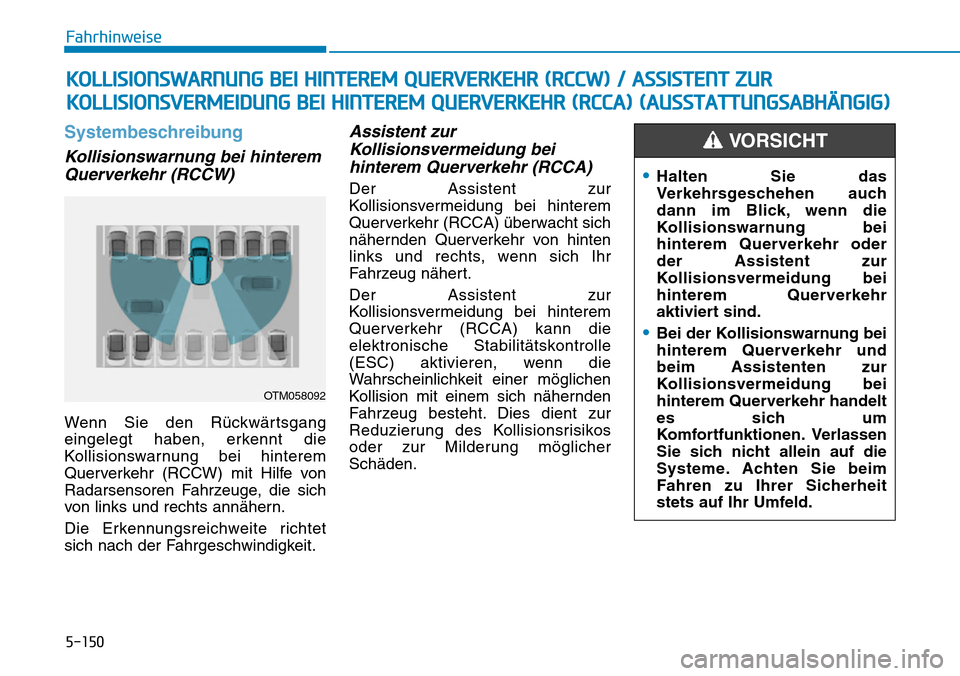

5-150
Fahrhinweise
Systembeschreibung
Kollisionswarnung bei hinterem
Querverkehr (RCCW)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt die
Kollisionswarnung bei hinterem
Querverkehr (RCCW) mit Hilfe von
Radarsensoren Fahrzeuge, die sich
von links und rechts annähern.
Die Erkennungsreichweite richtet
sich nach der Fahrgeschwindigkeit.
Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr (RCCA)
Der Assistent zur
Kollisionsvermeidung bei hinterem
Querverkehr (RCCA) überwacht sich
nähernden Querverkehr von hinten
links und rechts, wenn sich Ihr
Fahrzeug nähert.
Der Assistent zur
Kollisionsvermeidung bei hinterem
Querverkehr (RCCA) kann die
elektronische Stabilitätskontrolle
(ESC) aktivieren, wenn die
Wahrscheinlichkeit einer möglichen
Kollision mit einem sich nähernden
Fahrzeug besteht. Dies dient zur
Reduzierung des Kollisionsrisikos
oder zur Milderung möglicher
Schäden.
KOLLISIONSWARNUNG BEI HINTEREM QUERVERKEHR (RCCW) / ASSISTENT ZUR
KOLLISIONSVERMEIDUNG BEI HINTEREM
QUERVERKEHR (RCCA) (AUSSTATTUNGSABHÄNGIG)
OTM058092
•Halten Sie das
Verkehrsgeschehen auch
dann im Blick, wenn die
Kollisionswarnung bei
hinterem Querverkehr oder
der Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr
aktiviert sind.
•Bei der Kollisionswarnung bei
hinterem Querverkehr und
beim Assistenten zur
Kollisionsvermeidung bei
hinterem Querverkehr handelt
es sich um
Komfortfunktionen. Verlassen
Sie sich nicht allein auf die
Systeme. Achten Sie beim
Fahren zu Ihrer Sicherheit
stets auf Ihr Umfeld.
VORSICHT

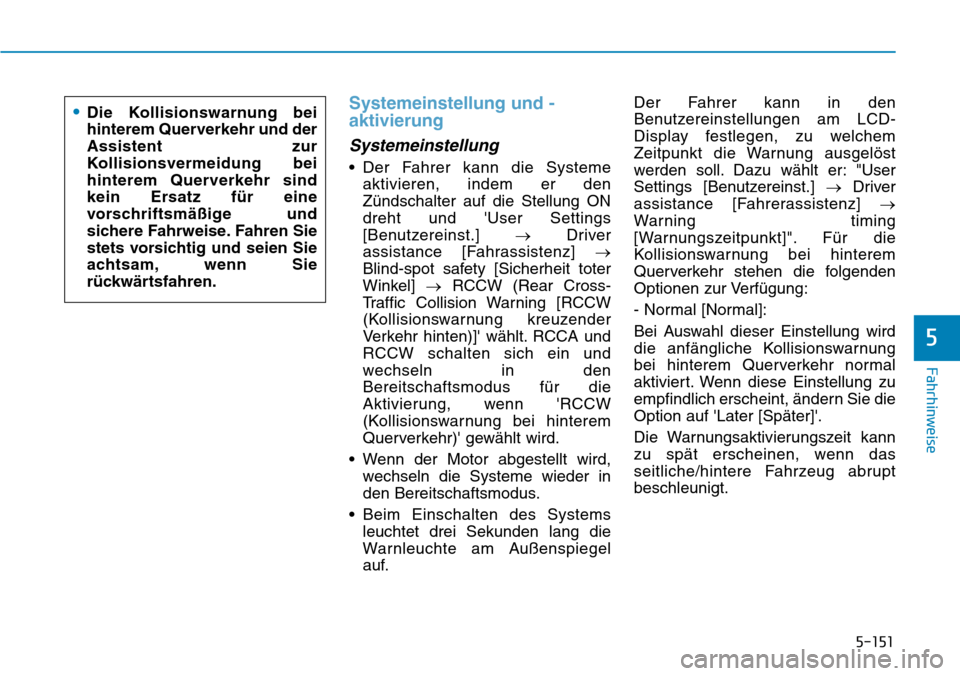

5-151
Fahrhinweise
5
Systemeinstellung und -
aktivierung
Systemeinstellung
• Der Fahrer kann die Systeme
aktivieren, indem er den
Zündschalter auf die Stellung ON
dreht und 'User Settings
[Benutzereinst.] →Driver
assistance [Fahrassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →RCCW (Rear Cross-
Traffic Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]' wählt. RCCA und
RCCW schalten sich ein und
wechseln in den
Bereitschaftsmodus für die
Aktivierung, wenn 'RCCW
(Kollisionswarnung bei hinterem
Querverkehr)' gewählt wird.
• Wenn der Motor abgestellt wird,
wechseln die Systeme wieder in
den Bereitschaftsmodus.
• Beim Einschalten des Systems
leuchtet drei Sekunden lang die
Warnleuchte am Außenspiegel
auf.Der Fahrer kann in den
Benutzereinstellungen am LCD-
Display festlegen, zu welchem
Zeitpunkt die Warnung ausgelöst
werden soll. Dazu wählt er: "User
Settings [Benutzereinst.] →Driver
assistance [Fahrerassistenz] →
Warning timing
[Warnungszeitpunkt]". Für die
Kollisionswarnung bei hinterem
Querverkehr stehen die folgenden
Optionen zur Verfügung:
- Normal [Normal]:
Bei Auswahl dieser Einstellung wird
die anfängliche Kollisionswarnung
bei hinterem Querverkehr normal
aktiviert. Wenn diese Einstellung zu
empfindlich erscheint, ändern Sie die
Option auf 'Later [Später]'.
Die Warnungsaktivierungszeit kann
zu spät erscheinen, wenn das
seitliche/hintere Fahrzeug abrupt
beschleunigt.
•Die Kollisionswarnung bei
hinterem Querverkehr und der
Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr sind
kein Ersatz für eine
vorschriftsmäßige und
sichere Fahrweise. Fahren Sie
stets vorsichtig und seien Sie
achtsam, wenn Sie
rückwärtsfahren.

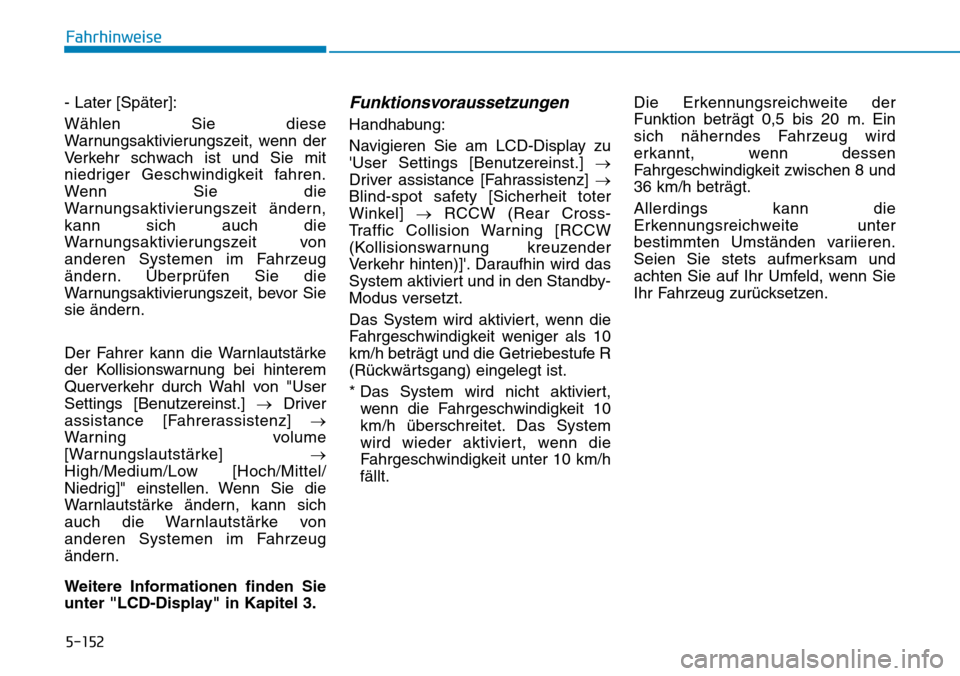

5-152
Fahrhinweise
- Later [Später]:
Wählen Sie diese
Warnungsaktivierungszeit, wenn der
Verkehr schwach ist und Sie mit
niedriger Geschwindigkeit fahren.
Wenn Sie die
Warnungsaktivierungszeit ändern,
kann sich auch die
Warnungsaktivierungszeit von
anderen Systemen im Fahrzeug
ändern. Überprüfen Sie die
Warnungsaktivierungszeit, bevor Sie
sie ändern.
Der Fahrer kann die Warnlautstärke
der Kollisionswarnung bei hinterem
Querverkehr durch Wahl von "User
Settings [Benutzereinst.] →Driver
assistance [Fahrerassistenz] →
Warning volume
[Warnungslautstärke] →
High/Medium/Low [Hoch/Mittel/
Niedrig]" einstellen. Wenn Sie die
Warnlautstärke ändern, kann sich
auch die Warnlautstärke von
anderen Systemen im Fahrzeug
ändern.
Weitere Informationen finden Sie
unter "LCD-Display" in Kapitel 3.
Funktionsvoraussetzungen
Handhabung:
Navigieren Sie am LCD-Display zu
'User Settings [Benutzereinst.] →
Driver assistance [Fahrassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →RCCW (Rear Cross-
Traffic Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]'. Daraufhin wird das
System aktiviert und in den Standby-
Modus versetzt.
Das System wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Getriebestufe R
(Rückwärtsgang) eingelegt ist.
* Das System wird nicht aktiviert,
wenn die Fahrgeschwindigkeit 10
km/h überschreitet. Das System
wird wieder aktiviert, wenn die
Fahrgeschwindigkeit unter 10 km/h
fällt.Die Erkennungsreichweite der
Funktion beträgt 0,5 bis 20 m. Ein
sich näherndes Fahrzeug wird
erkannt, wenn dessen
Fahrgeschwindigkeit zwischen 8 und
36 km/h beträgt.
Allerdings kann die
Erkennungsreichweite unter
bestimmten Umständen variieren.
Seien Sie stets aufmerksam und
achten Sie auf Ihr Umfeld, wenn Sie
Ihr Fahrzeug zurücksetzen.

5-153
Fahrhinweise
5
Wenn das von den Sensoren
erkannte Fahrzeug von hinten
links/rechts auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Wenn der Rückansichtmonitor
aktiviert ist, erscheint darüber hinaus
eine Meldung auf dem Audio- oder
AVN-Bildschirm.
Die Warnung wird deaktiviert, wenn:
- wenn das hinten links/rechts
fahrende Fahrzeug nicht mehr in
Erkennungsreichweite fährt.
- sich das Fahrzeug direkt hinter
Ihrem Fahrzeug befindet.
- das Fahrzeug sich nicht auf Ihr
Fahrzeug zubewegt.
- die Geschwindigkeit des sich
nähernden Fahrzeugs abnimmt.Warnmeldung und Systemsteuerung
Kollisionswarnung bei hinterem Querverkehr (RCCW)
OTM058096
■Links
OTM058098L
■Links
OTM058097
■Rechts
OTM058099L
■Rechts

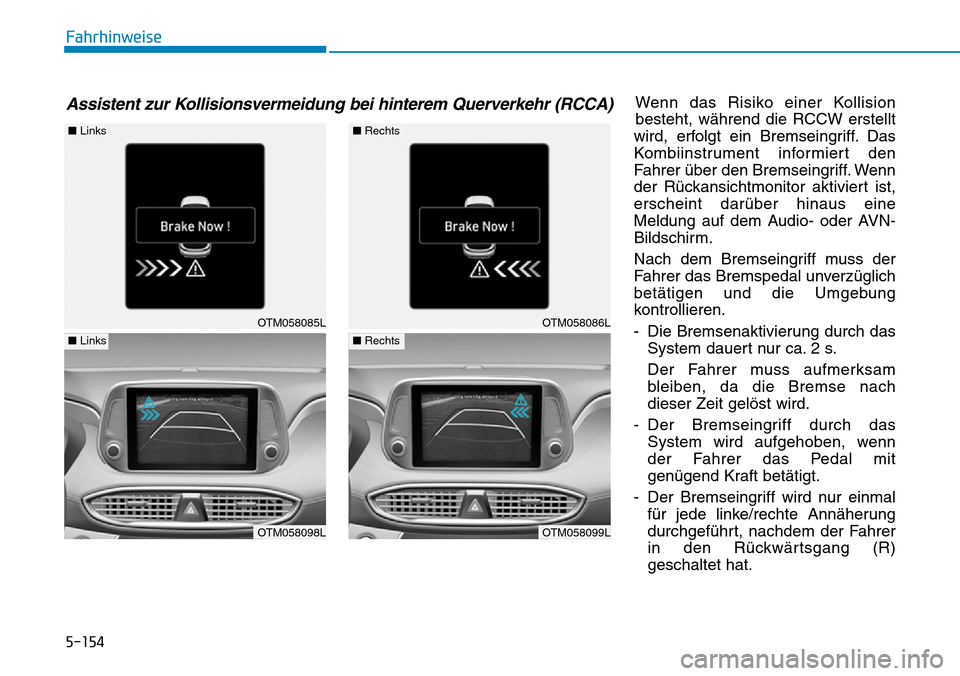

5-154
Fahrhinweise
Wenn das Risiko einer Kollision
besteht, während die RCCW erstellt
wird, erfolgt ein Bremseingriff. Das
Kombiinstrument informiert den
Fahrer über den Bremseingriff. Wenn
der Rückansichtmonitor aktiviert ist,
erscheint darüber hinaus eine
Meldung auf dem Audio- oder AVN-
Bildschirm.
Nach dem Bremseingriff muss der
Fahrer das Bremspedal unverzüglich
betätigen und die Umgebung
kontrollieren.
- Die Bremsenaktivierung durch das
System dauert nur ca. 2 s.
Der Fahrer muss aufmerksam
bleiben, da die Bremse nach
dieser Zeit gelöst wird.
- Der Bremseingriff durch das
System wird aufgehoben, wenn
der Fahrer das Pedal mit
genügend Kraft betätigt.
- Der Bremseingriff wird nur einmal
für jede linke/rechte Annäherung
durchgeführt, nachdem der Fahrer
in den Rückwärtsgang (R)
geschaltet hat.
Assistent zur Kollisionsvermeidung bei hinterem Querverkehr (RCCA)
OTM058085L
■Links
OTM058098L
■Links
OTM058086L
■Rechts
OTM058099L
■Rechts
