Hyundai Santa Fe 2019 Betriebsanleitung (in German)

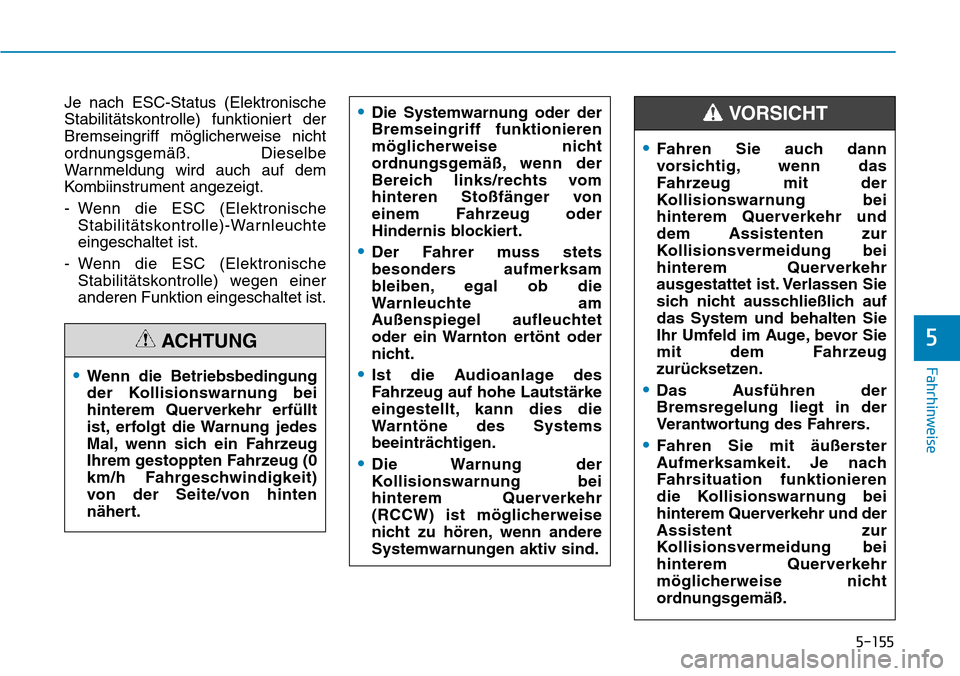

5-155
Fahrhinweise
5
Je nach ESC-Status (Elektronische
Stabilitätskontrolle) funktioniert der
Bremseingriff möglicherweise nicht
ordnungsgemäß. Dieselbe
Warnmeldung wird auch auf dem
Kombiinstrument angezeigt.
- Wenn die ESC (Elektronische
Stabilitätskontrolle)-Warnleuchte
eingeschaltet ist.
- Wenn die ESC (Elektronische
Stabilitätskontrolle) wegen einer
anderen Funktion eingeschaltet ist.
•Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit der
Kollisionswarnung bei
hinterem Querverkehr und
dem Assistenten zur
Kollisionsvermeidung bei
hinterem Querverkehr
ausgestattet ist. Verlassen Sie
sich nicht ausschließlich auf
das System und behalten Sie
Ihr Umfeld im Auge, bevor Sie
mit dem Fahrzeug
zurücksetzen.
•Das Ausführen der
Bremsregelung liegt in der
Verantwortung des Fahrers.
•Fahren Sie mit äußerster
Aufmerksamkeit. Je nach
Fahrsituation funktionieren
die Kollisionswarnung bei
hinterem Querverkehr und der
Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr
möglicherweise nicht
ordnungsgemäß.
VORSICHT
•Wenn die Betriebsbedingung
der Kollisionswarnung bei
hinterem Querverkehr erfüllt
ist, erfolgt die Warnung jedes
Mal, wenn sich ein Fahrzeug
Ihrem gestoppten Fahrzeug (0
km/h Fahrgeschwindigkeit)
von der Seite/von hinten
nähert.
•Die Systemwarnung oder der
Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß, wenn der
Bereich links/rechts vom
hinteren Stoßfänger von
einem Fahrzeug oder
Hindernis blockiert.
•Der Fahrer muss stets
besonders aufmerksam
bleiben, egal ob die
Warnleuchte am
Außenspiegel aufleuchtet
oder ein Warnton ertönt oder
nicht.
•Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des Systems
beeinträchtigen.
•Die Warnung der
Kollisionswarnung bei
hinterem Querverkehr
(RCCW) ist möglicherweise
nicht zu hören, wenn andere
Systemwarnungen aktiv sind.
ACHTUNG

5-156
Fahrhinweise
Erkennungssensor
Die hinteren Radare sind Sensoren,
die sich in den hinteren Stoßfängern
befinden und die Bereich an der
Seite und hinten erfassen. Halten
Sie den Heckstoßfänger stets
sauber, damit das System
ordnungsgemäß funktioniert.
•Der Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr stellt
lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Fahren Sie
stets vorsichtig, damit Sie
nicht von bestimmten
Situationen überrascht
werden. Achten Sie stets auf
die Straßenverhältnisse.
OTM058036
•Das System funktioniert unter
Umständen nicht
ordnungsgemäß, wenn der
Stoßfänger beschädigt,
ausgetauscht oder repariert
wurde.
•Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
•Halten Sie die Sensoren
immer sauber.
•Versuchen Sie niemals die
Kameraeinheit zu zerlegen
und setzen Sie die Kamera
keinen Stößen aus.
•Behandeln Sie den
Radarsensor bzw. die
Sensorabdeckung nicht mit
Gewalt. Wenn der Sensor
aufgrund von
Gewalteinwirkung nicht mehr
richtig positioniert ist,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. In diesem
Fall wird keine Warnmeldung
angezeigt. In diesem Fall
empfehlen wir, das Fahrzeug
in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
ACHTUNG

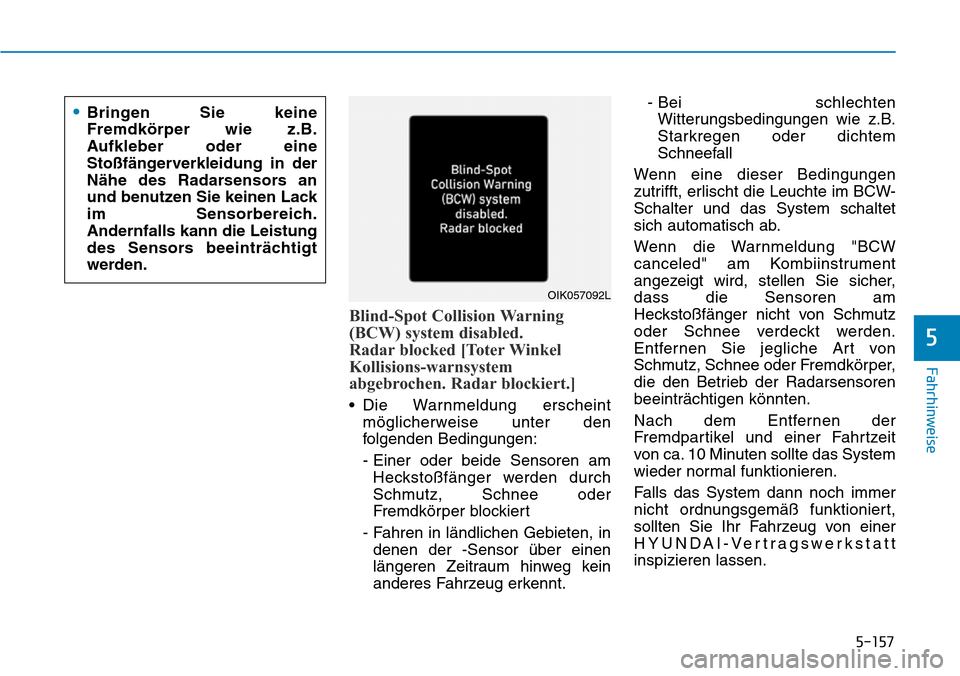

5-157
Fahrhinweise
5
Blind-Spot Collision Warning
(BCW) system disabled.
Radar blocked [Toter Winkel
Kollisions-warnsystem
abgebrochen. Radar blockiert.]
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
•Bringen Sie keine
Fremdkörper wie z.B.
Aufkleber oder eine
Stoßfängerverkleidung in der
Nähe des Radarsensors an
und benutzen Sie keinen Lack
im Sensorbereich.
Andernfalls kann die Leistung
des Sensors beeinträchtigt
werden.
OIK057092L

5-158
Fahrhinweise
Check Blind-Spot Collision
Warning (BCW) system
[Toter Winkel Kollisionswarn-
system prüfen]
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt. Das System
wird automatisch abgeschaltet.
RCCW und RCCA funktionieren
nicht, wenn das BCW-System
aufgrund einer Störung
ausgeschaltet ist. Wir empfehlen
Ihnen, Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
• Es ist ein Anhänger angehängt
oder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen,
Schnee, Schlamm usw.
verschmutzt.
• Am Heckstoßfänger sind im
Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
• Der Heckstoßfänger ist beschädigt
oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich
verändert (schwer beladener
Kofferraum, falscher
Reifenluftdruck usw.).• Die Temperatur des
Heckstoßfängers ist zu hoch.
• Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt über eine
kurvige Straße.
• Der Straßenbelag (oder der
umgebende Boden enthält einen
anormal hohen Anteil an
metallischen Bestandteilen (z.B.
bedingt durch U-Bahnbau.
• In der Nähe des Fahrzeugs gibt es
ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
• Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Fahren auf einer engen Straße, die
mit Bäumen gesäumt oder mit
Gras überwachsen ist.
• Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.
• Fahren auf einer nassen Straße.
OTM058151L

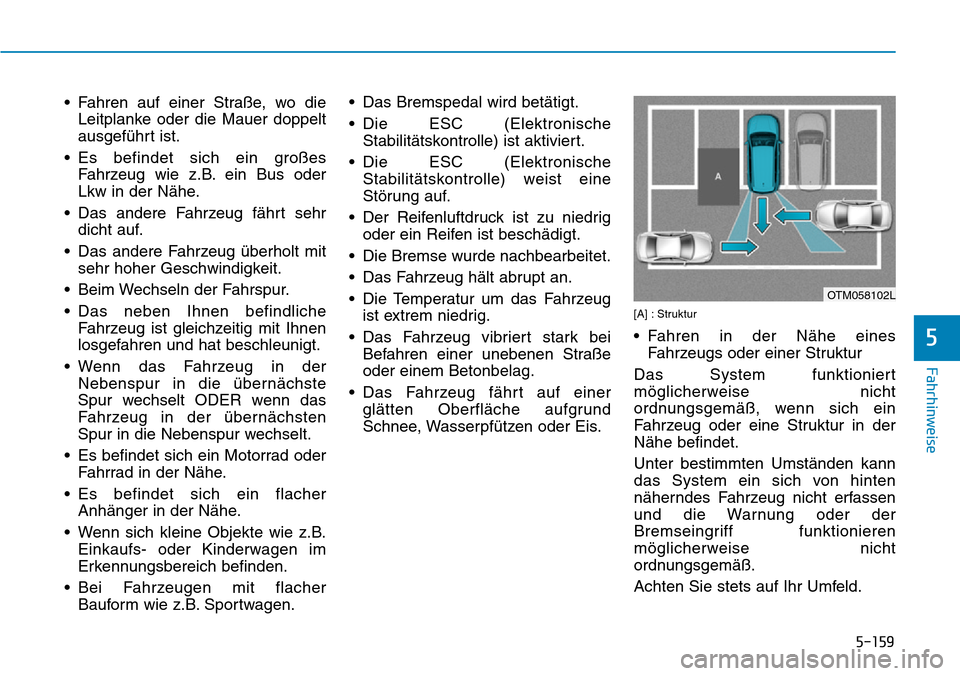

5-159
Fahrhinweise
5
• Fahren auf einer Straße, wo die
Leitplanke oder die Mauer doppelt
ausgeführt ist.
• Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Das andere Fahrzeug fährt sehr
dicht auf.
• Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B.
Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.• Das Bremspedal wird betätigt.
• Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
• Die ESC (Elektronische
Stabilitätskontrolle) weist eine
Störung auf.
• Der Reifenluftdruck ist zu niedrig
oder ein Reifen ist beschädigt.
• Die Bremse wurde nachbearbeitet.
• Das Fahrzeug hält abrupt an.
• Die Temperatur um das Fahrzeug
ist extrem niedrig.
• Das Fahrzeug vibriert stark bei
Befahren einer unebenen Straße
oder einem Betonbelag.
• Das Fahrzeug fährt auf einer
glätten Oberfläche aufgrund
Schnee, Wasserpfützen oder Eis.
[A] : Struktur
• Fahren in der Nähe eines
Fahrzeugs oder einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich ein
Fahrzeug oder eine Struktur in der
Nähe befindet.
Unter bestimmten Umständen kann
das System ein sich von hinten
näherndes Fahrzeug nicht erfassen
und die Warnung oder der
Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.
OTM058102L

5-160
Fahrhinweise
• Wenn sich das Fahrzeug in einer
komplexen Parksituation befindet
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich das
Fahrzeug in einer komplexen
Parksituation befindet.
Unter bestimmten Umständen ist
das System möglicherweise nicht in
der Lage, das Risiko einer Kollision
mit anderen Fahrzeugen, die in der
Nähe Ihres Fahrzeugs ein- bzw.
ausparken korrekt einzuschätzen
(z.B. Fahrzeuge, die an Ihrem
Fahrzeug vorbeifahren, im
Heckbereich ein- oder ausparken,
sich Ihrem Fahrzeug annähern und
dabei ein-/abbiegen usw.).In diesem Fall funktionieren die
Warnung und die Bremse nicht
ordnungsgemäß.
[A] : Fahrzeug
• Wenn das Fahrzeug diagonal
geparkt ist
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn das
Fahrzeug diagonal geparkt ist.
Unter bestimmten Umständen kann
es bei diagonal geparkten
Fahrzeugen vorkommen, dass das
System beim Herausfahren aus der
Parklücke ein Fahrzeug, das sich
von hinten links/rechts nähert, nicht
korrekt erfasst. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.
OTM058103OTM058104L

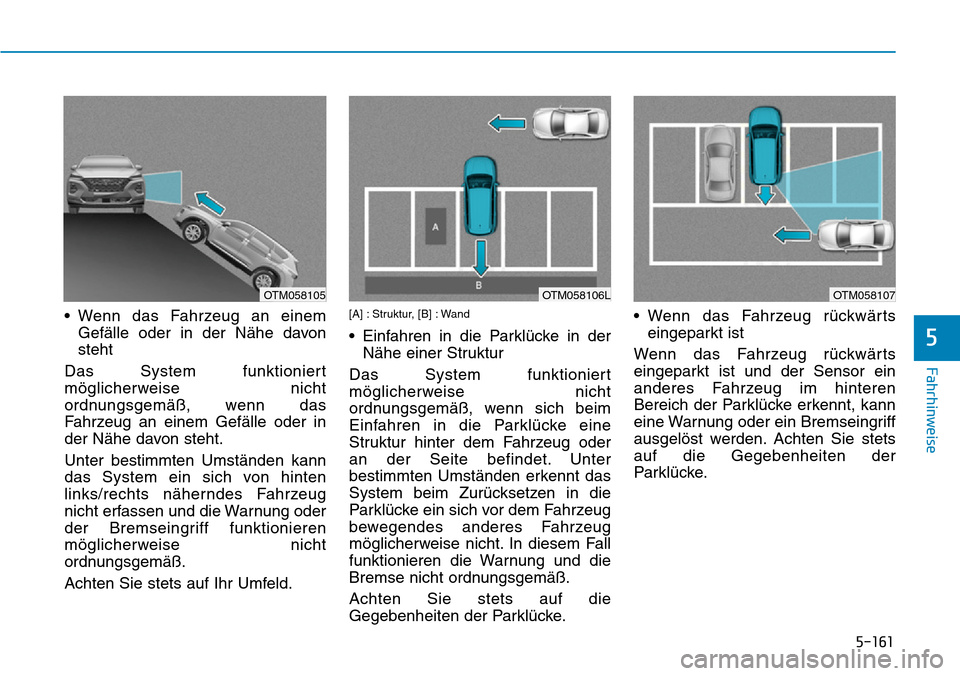

5-161
Fahrhinweise
5
• Wenn das Fahrzeug an einem
Gefälle oder in der Nähe davon
steht
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn das
Fahrzeug an einem Gefälle oder in
der Nähe davon steht.
Unter bestimmten Umständen kann
das System ein sich von hinten
links/rechts näherndes Fahrzeug
nicht erfassen und die Warnung oder
der Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.[A] : Struktur, [B] : Wand
• Einfahren in die Parklücke in der
Nähe einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich beim
Einfahren in die Parklücke eine
Struktur hinter dem Fahrzeug oder
an der Seite befindet. Unter
bestimmten Umständen erkennt das
System beim Zurücksetzen in die
Parklücke ein sich vor dem Fahrzeug
bewegendes anderes Fahrzeug
möglicherweise nicht. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf die
Gegebenheiten der Parklücke.• Wenn das Fahrzeug rückwärts
eingeparkt ist
Wenn das Fahrzeug rückwärts
eingeparkt ist und der Sensor ein
anderes Fahrzeug im hinteren
Bereich der Parklücke erkennt, kann
eine Warnung oder ein Bremseingriff
ausgelöst werden. Achten Sie stets
auf die Gegebenheiten der
Parklücke.
OTM058106LOTM058107OTM058105

5-162
Fahrhinweise

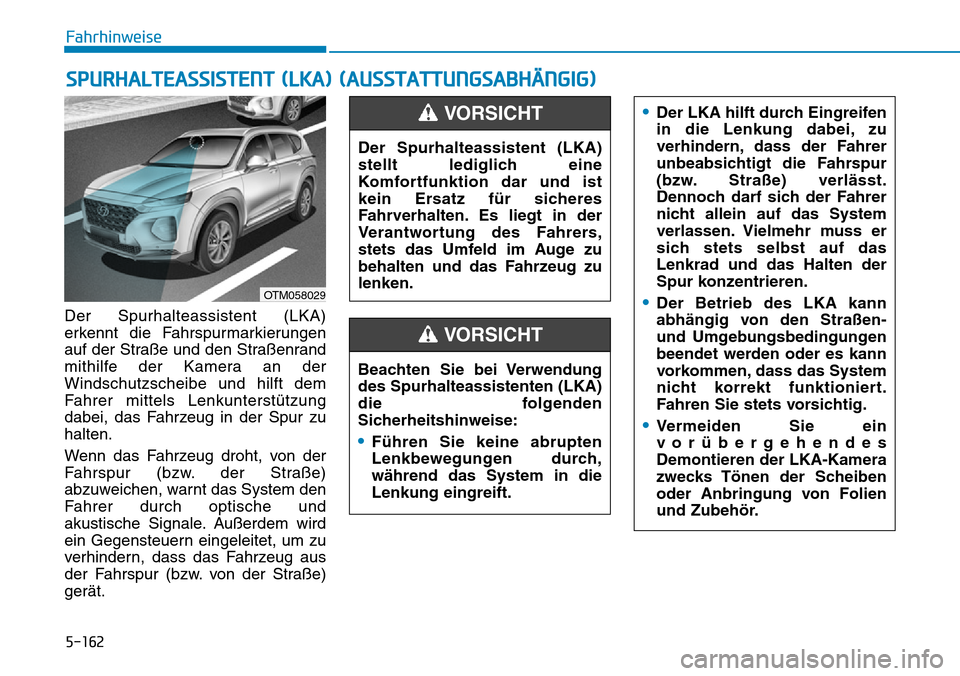

Der Spurhalteassistent (LKA)
erkennt die Fahrspurmarkierungen
auf der Straße und den Straßenrand
mithilfe der Kamera an der
Windschutzscheibe und hilft dem
Fahrer mittels Lenkunterstützung
dabei, das Fahrzeug in der Spur zu
halten.
Wenn das Fahrzeug droht, von der
Fahrspur (bzw. der Straße)
abzuweichen, warnt das System den
Fahrer durch optische und
akustische Signale. Außerdem wird
ein Gegensteuern eingeleitet, um zu
verhindern, dass das Fahrzeug aus
der Fahrspur (bzw. von der Straße)
gerät.
SPURHALTEASSISTENT (LKA) (AUSSTATTUNGSABHÄNGIG)
Der Spurhalteassistent (LKA)
stellt lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers,
stets das Umfeld im Auge zu
behalten und das Fahrzeug zu
lenken.
VORSICHT
Beachten Sie bei Verwendung
des Spurhalteassistenten (LKA)
die folgenden
Sicherheitshinweise:
•Führen Sie keine abrupten
Lenkbewegungen durch,
während das System in die
Lenkung eingreift.
VORSICHT
•Der LKA hilft durch Eingreifen
in die Lenkung dabei, zu
verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
(bzw. Straße) verlässt.
Dennoch darf sich der Fahrer
nicht allein auf das System
verlassen. Vielmehr muss er
sich stets selbst auf das
Lenkrad und das Halten der
Spur konzentrieren.
•Der Betrieb des LKA kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets vorsichtig.
•Vermeiden Sie ein
vorübergehendes
Demontieren der LKA-Kamera
zwecks Tönen der Scheiben
oder Anbringung von Folien
und Zubehör.
OTM058029

5-163
Fahrhinweise
5

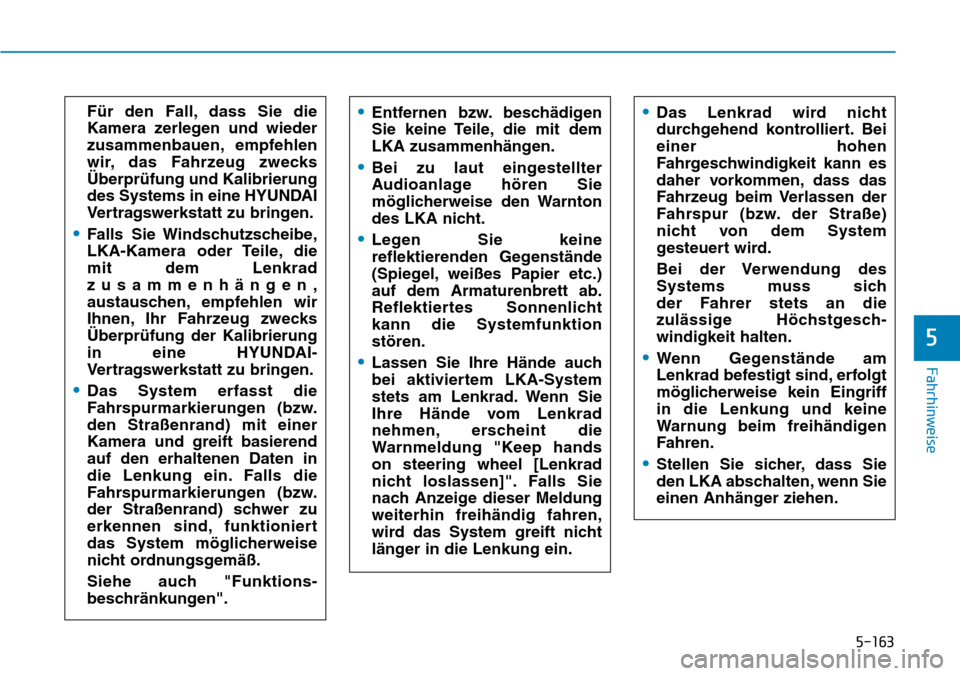

Für den Fall, dass Sie die
Kamera zerlegen und wieder
zusammenbauen, empfehlen
wir, das Fahrzeug zwecks
Überprüfung und Kalibrierung
des Systems in eine HYUNDAI
Vertragswerkstatt zu bringen.
•Falls Sie Windschutzscheibe,
LKA-Kamera oder Teile, die
mit dem Lenkrad
zusammenhängen,
austauschen, empfehlen wir
Ihnen, Ihr Fahrzeug zwecks
Überprüfung der Kalibrierung
in eine HYUNDAI-
Vertragswerkstatt zu bringen.
•Das System erfasst die
Fahrspurmarkierungen (bzw.
den Straßenrand) mit einer
Kamera und greift basierend
auf den erhaltenen Daten in
die Lenkung ein. Falls die
Fahrspurmarkierungen (bzw.
der Straßenrand) schwer zu
erkennen sind, funktioniert
das System möglicherweise
nicht ordnungsgemäß.
Siehe auch "Funktions-
beschränkungen".
•Entfernen bzw. beschädigen
Sie keine Teile, die mit dem
LKA zusammenhängen.
•Bei zu laut eingestellter
Audioanlage hören Sie
möglicherweise den Warnton
des LKA nicht.
•Legen Sie keine
reflektierenden Gegenstände
(Spiegel, weißes Papier etc.)
auf dem Armaturenbrett ab.
Reflektiertes Sonnenlicht
kann die Systemfunktion
stören.
•Lassen Sie Ihre Hände auch
bei aktiviertem LKA-System
stets am Lenkrad. Wenn Sie
Ihre Hände vom Lenkrad
nehmen, erscheint die
Warnmeldung "Keep hands
on steering wheel [Lenkrad
nicht loslassen]". Falls Sie
nach Anzeige dieser Meldung
weiterhin freihändig fahren,
wird das System greift nicht
länger in die Lenkung ein.
•Das Lenkrad wird nicht
durchgehend kontrolliert. Bei
einer hohen
Fahrgeschwindigkeit kann es
daher vorkommen, dass das
Fahrzeug beim Verlassen der
Fahrspur (bzw. der Straße)
nicht von dem System
gesteuert wird.
Bei der Verwendung des
Systems muss sich
der Fahrer stets an die
zulässige Höchstgesch-
windigkeit halten.
•Wenn Gegenstände am
Lenkrad befestigt sind, erfolgt
möglicherweise kein Eingriff
in die Lenkung und keine
Warnung beim freihändigen
Fahren.
•Stellen Sie sicher, dass Sie
den LKA abschalten, wenn Sie
einen Anhänger ziehen.

5-164
Fahrhinweise

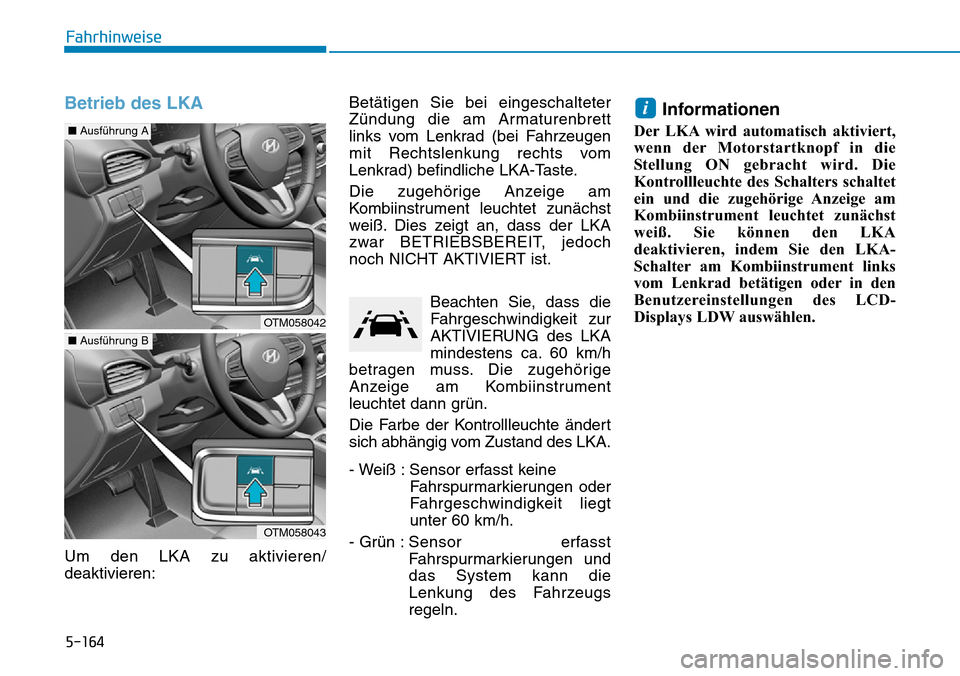

Betrieb des LKA
Um den LKA zu aktivieren/
deaktivieren:Betätigen Sie bei eingeschalteter
Zündung die am Armaturenbrett
links vom Lenkrad (bei Fahrzeugen
mit Rechtslenkung rechts vom
Lenkrad) befindliche LKA-Taste.
Die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Dies zeigt an, dass der LKA
zwar BETRIEBSBEREIT, jedoch
noch NICHT AKTIVIERT ist.
Beachten Sie, dass die
Fahrgeschwindigkeit zur
AKTIVIERUNG des LKA
mindestens ca. 60 km/h
betragen muss. Die zugehörige
Anzeige am Kombiinstrument
leuchtet dann grün.
Die Farbe der Kontrollleuchte ändert
sich abhängig vom Zustand des LKA.
- Weiß : Sensor erfasst keine
Fahrspurmarkierungen oder
Fahrgeschwindigkeit liegt
unter 60 km/h.
- Grün :Sensor erfasst
Fahrspurmarkierungen und
das System kann die
Lenkung des Fahrzeugs
regeln.
Informationen
Der LKA wird automatisch aktiviert,
wenn der Motorstartknopf in die
Stellung ON gebracht wird. Die
Kontrollleuchte des Schalters schaltet
ein und die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Sie können den LKA
deaktivieren, indem Sie den LKA-
Schalter am Kombiinstrument links
vom Lenkrad betätigen oder in den
Benutzereinstellungen des LCD-
Displays LDW auswählen.
i
OTM058042
■Ausführung A
OTM058043
■Ausführung B
