5-149
Conducción
5

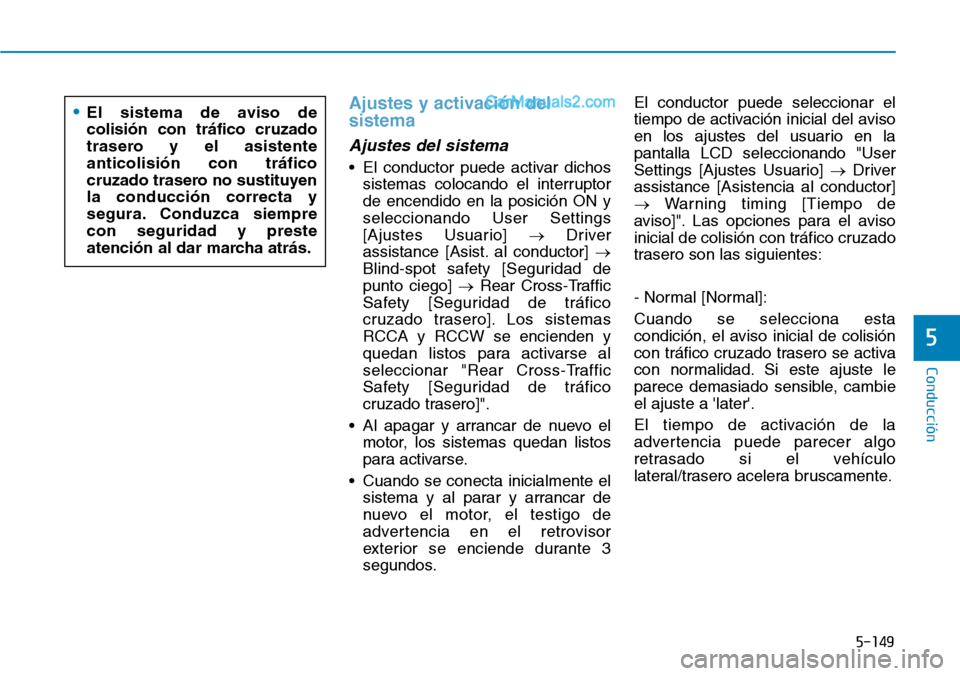

Ajustes y activación del
sistema
Ajustes del sistema
• El conductor puede activar dichos
sistemas colocando el interruptor
de encendido en la posición ON y
seleccionando User Settings
[Ajustes Usuario] →Driver
assistance [Asist. al conductor] →
Blind-spot safety [Seguridad de
punto ciego] →Rear Cross-Traffic
Safety [Seguridad de tráfico
cruzado trasero]. Los sistemas
RCCA y RCCW se encienden y
quedan listos para activarse al
seleccionar "Rear Cross-Traffic
Safety [Seguridad de tráfico
cruzado trasero]".
• Al apagar y arrancar de nuevo el
motor, los sistemas quedan listos
para activarse.
• Cuando se conecta inicialmente el
sistema y al parar y arrancar de
nuevo el motor, el testigo de
advertencia en el retrovisor
exterior se enciende durante 3
segundos.El conductor puede seleccionar el
tiempo de activación inicial del aviso
en los ajustes del usuario en la
pantalla LCD seleccionando "User
Settings [Ajustes Usuario] →Driver
assistance [Asistencia al conductor]
→Warning timing [Tiempo de
aviso]". Las opciones para el aviso
inicial de colisión con tráfico cruzado
trasero son las siguientes:
- Normal [Normal]:
Cuando se selecciona esta
condición, el aviso inicial de colisión
con tráfico cruzado trasero se activa
con normalidad. Si este ajuste le
parece demasiado sensible, cambie
el ajuste a 'later'.
El tiempo de activación de la
advertencia puede parecer algo
retrasado si el vehículo
lateral/trasero acelera bruscamente.
•El sistema de aviso de
colisión con tráfico cruzado
trasero y el asistente
anticolisión con tráfico
cruzado trasero no sustituyen
la conducción correcta y
segura. Conduzca siempre
con seguridad y preste
atención al dar marcha atrás.

5-150
Conducción
- Later [Más tarde]:
Seleccione este tiempo de
activación de la advertencia al
conducir a velocidad lenta con tráfico
ligero. Sin embargo, si cambia el
tiempo de activación de la
advertencia podría cambiar también
el tiempo de activación de otros
sistemas del vehículo. Verifique el
tiempo de activación de la
advertencia antes de cambiarlo.
El conductor puede seleccionar el
volumen de la advertencia de
colisión con tráfico cruzado trasero
seleccionando "User Settings
[Ajustes Usuario] →Driver
assistance [Asistencia al conductor]
→Warning volume [Volumen del
aviso] →High/Medium/Low [Alto/
Medio/Bajo]". Sin embargo, si
cambia el volumen del aviso podría
cambiar también el volumen de aviso
de otros sistemas del vehículo.
Para más información, consulte el
apartado "Pantalla LCD"en el
capítulo 3.
Condiciones operativas
Para accionarlo:
Acceda a User Settings [Ajustes
Usuario] →Driver assistance [Asist.
al conductor] →Blind-spot safety
[Seguridad de punto ciego] →Rear
Cross-Traffic Safety [Seguridad de
tráfico cruzado trasero] en la pantalla
LCD. El sistema se encenderá y
permanecerá en modo de espera
hasta ser activado.
El sistema se activa cuando la
velocidad del vehículo es inferior a
10 km/h (7 mph) y con la palanca de
cambio en R (marcha atrás).
* El sistema no se activa si la
velocidad del vehículo supera los
10 km/h (7 mph). El sistema se
activará de nuevo cuando la
velocidad del vehículo sea inferior
a 10 km/h (7 mph).
El margen de detección del sistema
es de aprox. 0,5 m ~ 20 m (1 pie ~ 65
pies). El vehículo que se acerca se
detectará si circula a una velocidad
entre 8 km/h y 36 km/h (5 ~ 22,5
mph).Tenga en cuenta que el índice de
detección puede variar bajo
condiciones determinadas. Como
siempre, extreme las precauciones y
preste mucha atención a sus
alrededores al conducir marcha
atrás.

5-151
Conducción
5
Si el vehículo detectado por los
sensores se acerca a su vehículo
por la parte trasera derecha o
izquierda, sonará una señal acústica
de advertencia, la luz de advertencia
parpadeará en el retrovisor exterior y
aparecerá un mensaje en la pantalla
LCD. Si el sistema del monitor de
visión trasera está activado también
aparecerá un mensaje en la pantalla
del sistema de audio o AVN.
La advertencia se apaga cuando:
- El vehículo que se mueve en la
parte trasera derecha/izquierda de
su vehículo se aleja del margen de
detección.
- El vehículo está justo detrás de su
vehículo.
- El vehículo no se aproxima a su
vehículo.
- La velocidad de aproximación del

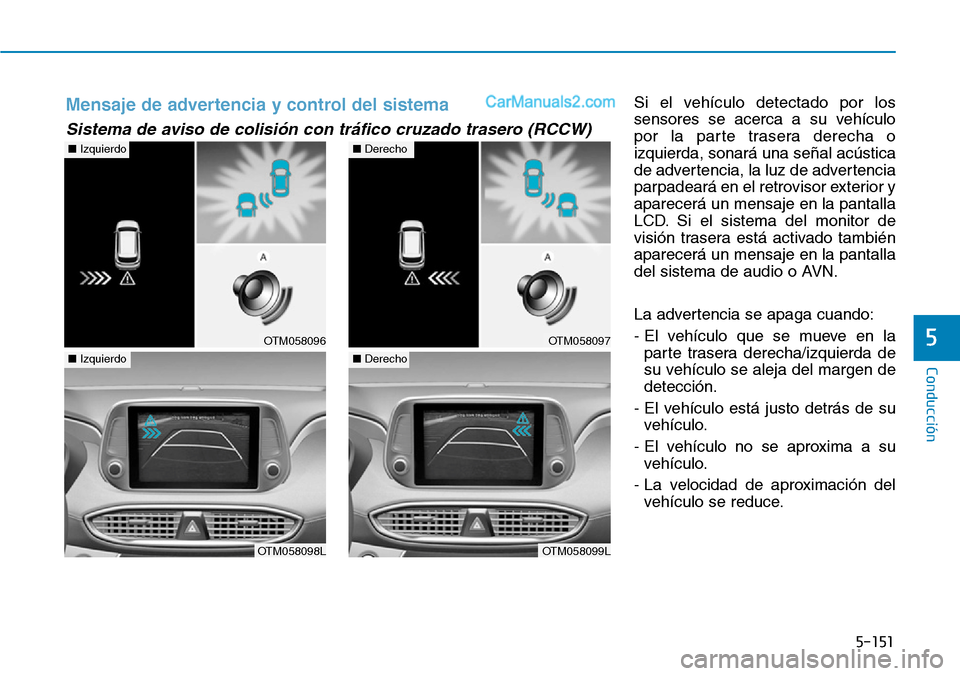

vehículo se reduce.Mensaje de advertencia y control del sistema
Sistema de aviso de colisión con tráfico cruzado trasero (RCCW)
OTM058096
■Izquierdo
OTM058098L
■Izquierdo
OTM058097
■Derecho
OTM058099L
■Derecho

5-152
Conducción
Si se detecta un riesgo de colisión al
activarse el RCCW, se activa el
control de frenada. En el panel de
instrumentos se informa al conductor
sobre la activación del control de
frenada. Si el sistema del monitor de
visión trasera está activado también
aparecerá un mensaje en la pantalla
del sistema de audio o AVN.
Después de activarse el control de
frenada, el conductor deberá pisar
inmediatamente el pedal del freno y
comprobar los alrededores.
- La activación de los frenos por
parte del sistema solo dura unos 2
segundos.
El conductor debe estar atento, ya
que el freno se libera una vez
transcurrido este tiempo.
- El control de frenada por parte del
sistema se cancela si el conductor
pisa el pedal con la fuerza
suficiente.
- El control de frenada se activa una
vez para cada aproximación por la
derecha/izquierda tras seleccionar
la marcha atrás (R).

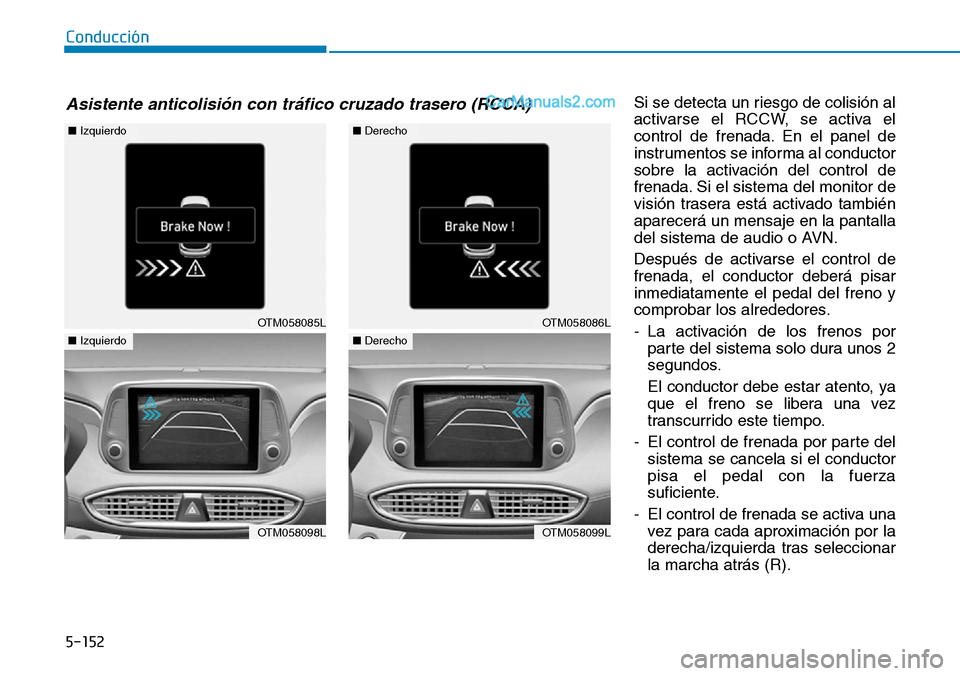

Asistente anticolisión con tráfico cruzado trasero (RCCA)
OTM058085L
■Izquierdo
OTM058098L
■Izquierdo
OTM058086L
■Derecho
OTM058099L
■Derecho

5-153
Conducción
5

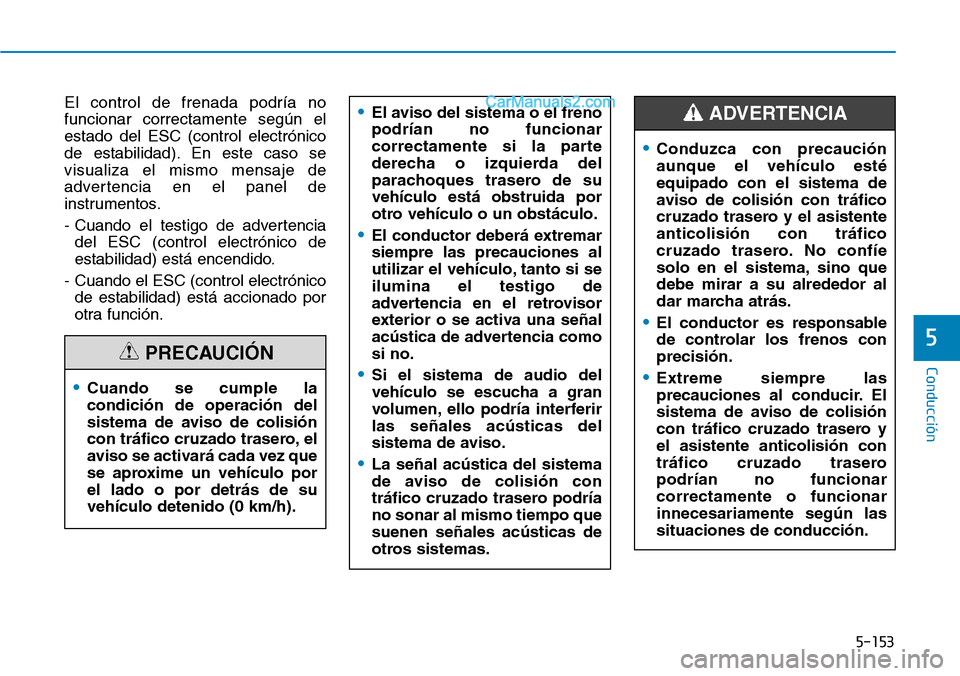

El control de frenada podría no
funcionar correctamente según el
estado del ESC (control electrónico
de estabilidad). En este caso se
visualiza el mismo mensaje de
advertencia en el panel de
instrumentos.
- Cuando el testigo de advertencia
del ESC (control electrónico de
estabilidad) está encendido.
- Cuando el ESC (control electrónico
de estabilidad) está accionado por
otra función.
•Cuando se cumple la
condición de operación del
sistema de aviso de colisión
con tráfico cruzado trasero, el
aviso se activará cada vez que
se aproxime un vehículo por
el lado o por detrás de su
vehículo detenido (0 km/h).
•El aviso del sistema o el freno
podrían no funcionar
correctamente si la parte
derecha o izquierda del
parachoques trasero de su
vehículo está obstruida por
otro vehículo o un obstáculo.
•El conductor deberá extremar
siempre las precauciones al
utilizar el vehículo, tanto si se
ilumina el testigo de
advertencia en el retrovisor
exterior o se activa una señal
acústica de advertencia como
si no.
•Si el sistema de audio del
vehículo se escucha a gran
volumen, ello podría interferir
las señales acústicas del
sistema de aviso.
•La señal acústica del sistema
de aviso de colisión con
tráfico cruzado trasero podría
no sonar al mismo tiempo que
suenen señales acústicas de
otros sistemas.
PRECAUCIÓN
•Conduzca con precaución
aunque el vehículo esté
equipado con el sistema de
aviso de colisión con tráfico
cruzado trasero y el asistente
anticolisión con tráfico
cruzado trasero. No confíe
solo en el sistema, sino que
debe mirar a su alrededor al
dar marcha atrás.
•El conductor es responsable
de controlar los frenos con
precisión.
•Extreme siempre las
precauciones al conducir. El
sistema de aviso de colisión
con tráfico cruzado trasero y
el asistente anticolisión con
tráfico cruzado trasero
podrían no funcionar
correctamente o funcionar
innecesariamente según las
situaciones de conducción.
ADVERTENCIA

5-154
Conducción

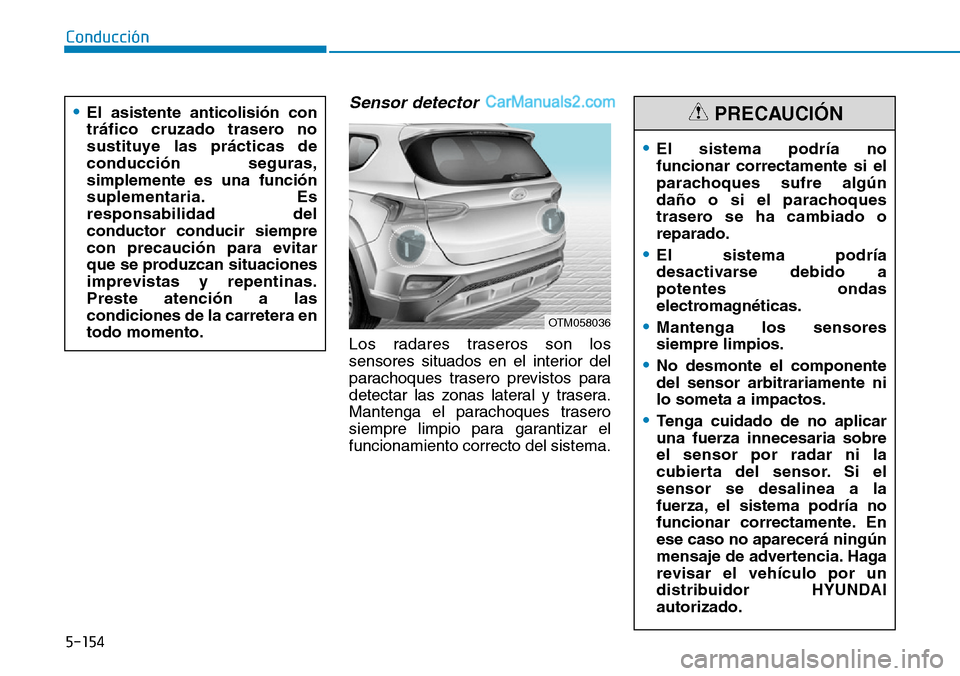

Sensor detector
Los radares traseros son los
sensores situados en el interior del
parachoques trasero previstos para
detectar las zonas lateral y trasera.
Mantenga el parachoques trasero
siempre limpio para garantizar el
funcionamiento correcto del sistema.
•El asistente anticolisión con
tráfico cruzado trasero no
sustituye las prácticas de
conducción seguras,
simplemente es una función
suplementaria. Es
responsabilidad del
conductor conducir siempre
con precaución para evitar
que se produzcan situaciones
imprevistas y repentinas.
Preste atención a las
condiciones de la carretera en
todo momento.
OTM058036
•El sistema podría no
funcionar correctamente si el
parachoques sufre algún
daño o si el parachoques
trasero se ha cambiado o
reparado.
•El sistema podría
desactivarse debido a
potentes ondas
electromagnéticas.
•Mantenga los sensores
siempre limpios.
•No desmonte el componente
del sensor arbitrariamente ni
lo someta a impactos.
•Tenga cuidado de no aplicar
una fuerza innecesaria sobre
el sensor por radar ni la
cubierta del sensor. Si el
sensor se desalinea a la
fuerza, el sistema podría no
funcionar correctamente. En
ese caso no aparecerá ningún
mensaje de advertencia. Haga
revisar el vehículo por un
distribuidor HYUNDAI
autorizado.
PRECAUCIÓN

5-155
Conducción
5

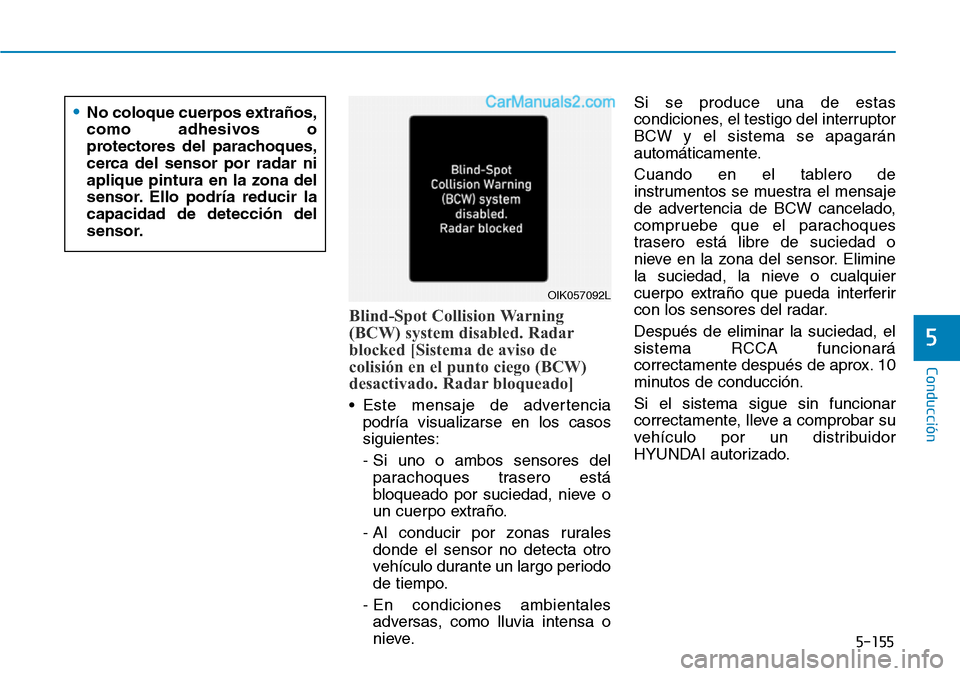

Blind-Spot Collision Warning
(BCW) system disabled. Radar
blocked [Sistema de aviso de
colisión en el punto ciego (BCW)
desactivado. Radar bloqueado]
• Este mensaje de advertencia
podría visualizarse en los casos
siguientes:
- Si uno o ambos sensores del
parachoques trasero está
bloqueado por suciedad, nieve o
un cuerpo extraño.
- Al conducir por zonas rurales
donde el sensor no detecta otro
vehículo durante un largo periodo
de tiempo.
- En condiciones ambientales
adversas, como lluvia intensa o
nieve.Si se produce una de estas
condiciones, el testigo del interruptor
BCW y el sistema se apagarán
automáticamente.
Cuando en el tablero de
instrumentos se muestra el mensaje
de advertencia de BCW cancelado,
compruebe que el parachoques
trasero está libre de suciedad o
nieve en la zona del sensor. Elimine
la suciedad, la nieve o cualquier
cuerpo extraño que pueda interferir
con los sensores del radar.
Después de eliminar la suciedad, el
sistema RCCA funcionará
correctamente después de aprox. 10
minutos de conducción.
Si el sistema sigue sin funcionar
correctamente, lleve a comprobar su
vehículo por un distribuidor
HYUNDAI autorizado.
OIK057092L
•No coloque cuerpos extraños,
como adhesivos o
protectores del parachoques,
cerca del sensor por radar ni
aplique pintura en la zona del
sensor. Ello podría reducir la
capacidad de detección del
sensor.

5-156
Conducción

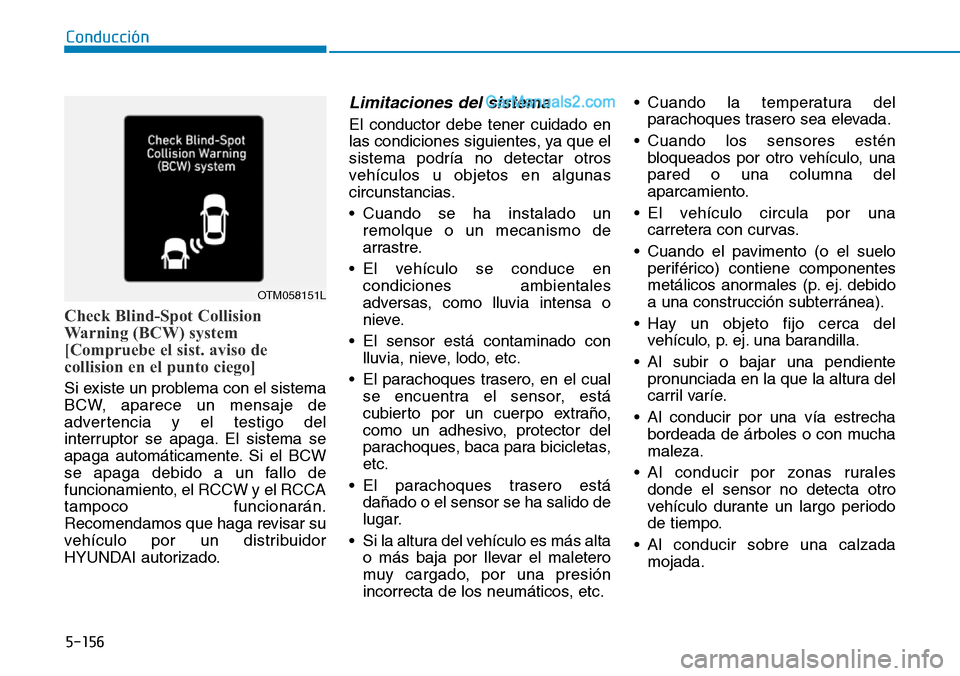

Check Blind-Spot Collision
Warning (BCW) system
[Compruebe el sist. aviso de
collision en el punto ciego]
Si existe un problema con el sistema
BCW, aparece un mensaje de
advertencia y el testigo del
interruptor se apaga. El sistema se
apaga automáticamente. Si el BCW
se apaga debido a un fallo de
funcionamiento, el RCCW y el RCCA
tampoco funcionarán.
Recomendamos que haga revisar su
vehículo por un distribuidor
HYUNDAI autorizado.

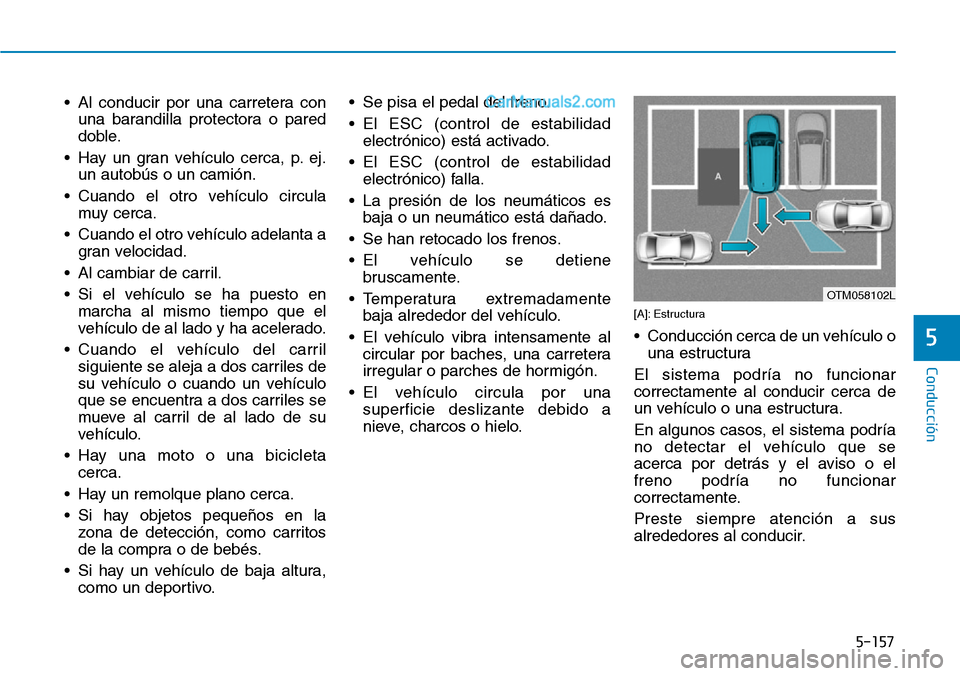

Limitaciones del sistema
El conductor debe tener cuidado en
las condiciones siguientes, ya que el
sistema podría no detectar otros
vehículos u objetos en algunas
circunstancias.
• Cuando se ha instalado un
remolque o un mecanismo de
arrastre.
• El vehículo se conduce en
condiciones ambientales
adversas, como lluvia intensa o
nieve.
• El sensor está contaminado con
lluvia, nieve, lodo, etc.
• El parachoques trasero, en el cual
se encuentra el sensor, está
cubierto por un cuerpo extraño,
como un adhesivo, protector del
parachoques, baca para bicicletas,
etc.
• El parachoques trasero está
dañado o el sensor se ha salido de
lugar.
• Si la altura del vehículo es más alta
o más baja por llevar el maletero
muy cargado, por una presión
incorrecta de los neumáticos, etc.• Cuando la temperatura del
parachoques trasero sea elevada.
• Cuando los sensores estén
bloqueados por otro vehículo, una
pared o una columna del
aparcamiento.
• El vehículo circula por una
carretera con curvas.
• Cuando el pavimento (o el suelo
periférico) contiene componentes
metálicos anormales (p. ej. debido
a una construcción subterránea).
• Hay un objeto fijo cerca del
vehículo, p. ej. una barandilla.
• Al subir o bajar una pendiente
pronunciada en la que la altura del
carril varíe.
• Al conducir por una vía estrecha
bordeada de árboles o con mucha
maleza.
• Al conducir por zonas rurales
donde el sensor no detecta otro
vehículo durante un largo periodo
de tiempo.
• Al conducir sobre una calzada
mojada.
OTM058151L

5-157
Conducción
5
• Al conducir por una carretera con
una barandilla protectora o pared
doble.
• Hay un gran vehículo cerca, p. ej.
un autobús o un camión.
• Cuando el otro vehículo circula
muy cerca.
• Cuando el otro vehículo adelanta a
gran velocidad.
• Al cambiar de carril.
• Si el vehículo se ha puesto en
marcha al mismo tiempo que el
vehículo de al lado y ha acelerado.
• Cuando el vehículo del carril
siguiente se aleja a dos carriles de
su vehículo o cuando un vehículo
que se encuentra a dos carriles se
mueve al carril de al lado de su
vehículo.
• Hay una moto o una bicicleta
cerca.
• Hay un remolque plano cerca.
• Si hay objetos pequeños en la
zona de detección, como carritos
de la compra o de bebés.
• Si hay un vehículo de baja altura,
como un deportivo.• Se pisa el pedal del freno.
• El ESC (control de estabilidad
electrónico) está activado.
• El ESC (control de estabilidad
electrónico) falla.
• La presión de los neumáticos es
baja o un neumático está dañado.
• Se han retocado los frenos.
• El vehículo se detiene
bruscamente.
• Temperatura extremadamente
baja alrededor del vehículo.
• El vehículo vibra intensamente al
circular por baches, una carretera
irregular o parches de hormigón.
• El vehículo circula por una
superficie deslizante debido a
nieve, charcos o hielo.
[A]: Estructura
• Conducción cerca de un vehículo o
una estructura
El sistema podría no funcionar
correctamente al conducir cerca de
un vehículo o una estructura.
En algunos casos, el sistema podría
no detectar el vehículo que se
acerca por detrás y el aviso o el
freno podría no funcionar
correctamente.
Preste siempre atención a sus
alrededores al conducir.
OTM058102L

5-158
Conducción
• Cuando el vehículo está en un
entorno de estacionamiento
complejo
El sistema podría no funcionar
correctamente cuando el vehículo
está en un entorno de
estacionamiento complejo.
En determinados casos, el sistema
puede no determinar exactamente el
riesgo de colisión para los vehículos
que están estacionando o saliendo
cerca de su vehículo (p. ej. un
vehículo huyendo al lado de su
vehículo, un vehículo estacionando o
saliento en la zona trasera, un
vehículo aproximándose al suyo
haciendo un giro, etc.).
En este caso, el aviso o el freno
podrían no funcionar correctamente.
[A]: Vehículo
• Cuando el vehículo está
estacionado en diagonal
El sistema podría no funcionar
correctamente cuando el vehículo
está estacionado en diagonal.
En algunos casos, el sistema podría
no detectar un vehículo que se
acerque por la parte trasera
derecha/izquierda de su vehículo al
salir de un estacionamiento en
diagonal. En ese caso, el aviso o el
freno podría no funcionar
correctamente.
Preste siempre atención a sus
alrededores al conducir.• Cuando el vehículo está en una
pendiente o cerca de ella
El sistema podría no funcionar
correctamente cuando el vehículo
está en una pendiente o cerca de
ella.
En algunos casos, el sistema podría
no detectar el vehículo que se
acerca por la parte trasera
derecha/izquierda y el aviso o el
freno podría no funcionar
correctamente.
Preste siempre atención a sus
alrededores al conducir.
OTM058103OTM058104LOTM058105
