Hyundai Sonata

Équipements de votre véhicule
48
4

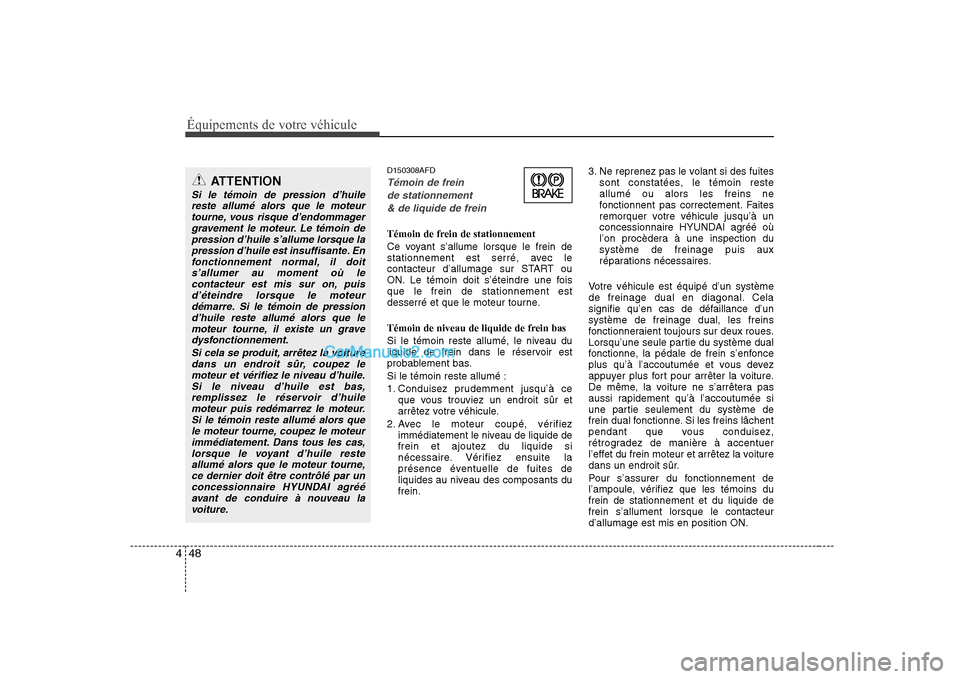

D150308AFD
Témoin de frein
de stationnement& de liquide de frein
Témoin de frein de stationnement
Ce voyant s’allume lorsque le frein de
stationnement est serré, avec le
contacteur d’allumage sur START ou
ON. Le témoin doit s’éteindre une foisque le frein de stationnement est
desserré et que le moteur tourne.
Témoin de niveau de liquide de frein bas
Si le témoin reste allumé, le niveau du
liquide de frein dans le réservoir est
probablement bas. Si le témoin reste allumé :
1. Conduisez prudemment jusqu’à ce que vous trouviez un endroit sûr et
arrêtez votre véhicule.
2. Avec le moteur coupé, vérifiez immédiatement le niveau de liquide defrein et ajoutez du liquide si
nécessaire. Vérifiez ensuite la
présence éventuelle de fuites de
liquides au niveau des composants dufrein. 3. Ne reprenez pas le volant si des fuites
sont constatées, le témoin resteallumé ou alors les freins ne
fonctionnent pas correctement. Faites
remorquer votre véhicule jusqu’à un
concessionnaire HYUNDAI agréé où
l’on procèdera à une inspection dusystème de freinage puis aux
réparations nécessaires.
Votre véhicule est équipé d’un système
de freinage dual en diagonal. Cela
signifie qu’en cas de défaillance d’unsystème de freinage dual, les freins
fonctionneraient toujours sur deux roues.
Lorsqu’une seule partie du système dual
fonctionne, la pédale de frein s’enfonce
plus qu’à l’accoutumée et vous devez
appuyer plus fort pour arrêter la voiture.
De même, la voiture ne s’arrêtera pas
aussi rapidement qu’à l’accoutumée si
une partie seulement du système de
frein dual fonctionne. Si les freins lâchent
pendant que vous conduisez,
rétrogradez de manière à accentuer
l’effet du frein moteur et arrêtez la voiture
dans un endroit sûr.
Pour s’assurer du fonctionnement de
l’ampoule, vérifiez que les témoins dufrein de stationnement et du liquide defrein s’allument lorsque le contacteurd’allumage est mis en position ON.
ATTENTION
Si le témoin de pression d’huile reste allumé alors que le moteurtourne, vous risque d’endommager gravement le moteur. Le témoin de
pression d’huile s’allume lorsque lapression d’huile est insuffisante. Enfonctionnement normal, il doit s’allumer au moment où le
contacteur est mis sur on, puisd’éteindre lorsque le moteurdémarre. Si le témoin de pression d’huile reste allumé alors que le
moteur tourne, il existe un grave dysfonctionnement.
Si cela se produit, arrêtez la voituredans un endroit sûr, coupez le
moteur et vérifiez le niveau d’huile.Si le niveau d’huile est bas, remplissez le réservoir d’huilemoteur puis redémarrez le moteur.
Si le témoin reste allumé alors quele moteur tourne, coupez le moteur immédiatement. Dans tous les cas,lorsque le voyant d’huile reste
allumé alors que le moteur tourne, ce dernier doit être contrôlé par unconcessionnaire HYUNDAI agrééavant de conduire à nouveau la
voiture.

449
Équipements de votre véhicule

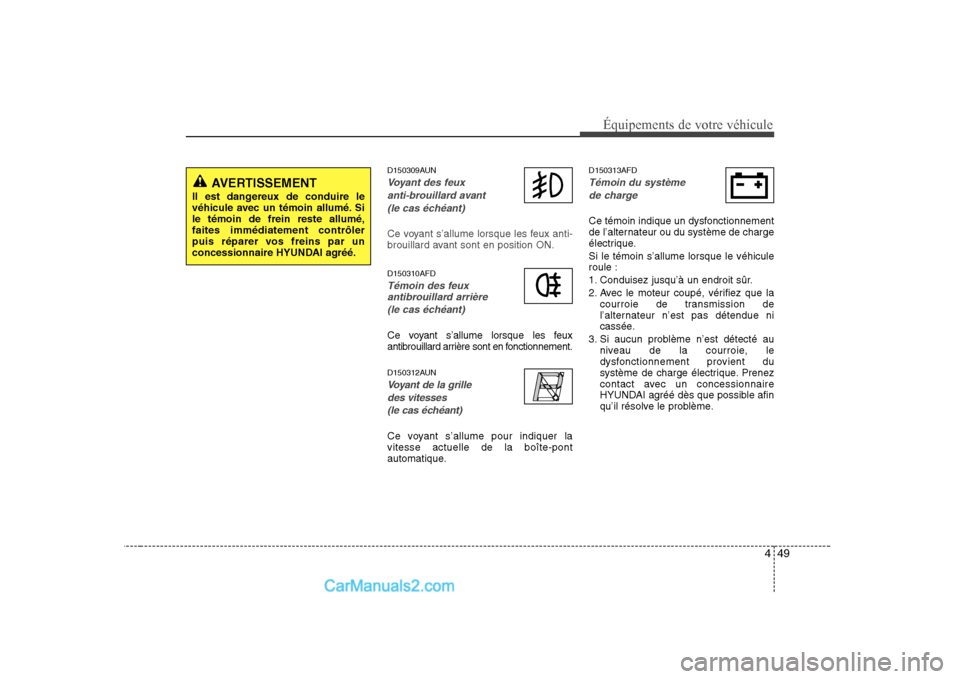

D150309AUN
Voyant des feux anti-brouillard avant (le cas échéant)
Ce voyant s’allume lorsque les feux anti-
brouillard avant sont en position ON.
D150310AFD
Témoin des feuxantibrouillard arrière
(le cas échéant)
Ce voyant s’allume lorsque les feux
antibrouillard arrière sont en fonctionnement.
D150312AUN
Voyant de la grille des vitesses (le cas échéant)
Ce voyant s’allume pour indiquer la vitesse actuelle de la boîte-pont
automatique. D150313AFD
Témoin du système
de charge
Ce témoin indique un dysfonctionnement
de l’alternateur ou du système de charge
électrique. Si le témoin s’allume lorsque le véhicule roule :
1. Conduisez jusqu’à un endroit sûr.
2. Avec le moteur coupé, vérifiez que la courroie de transmission de
l’alternateur n’est pas détendue ni
cassée.
3. Si aucun problème n’est détecté au niveau de la courroie, le
dysfonctionnement provient du
système de charge électrique. Prenez
contact avec un concessionnaire
HYUNDAI agréé dès que possible afin
qu’il résolve le problème.
AVERTISSEMENT
Il est dangereux de conduire le
véhicule avec un témoin allumé. Sile témoin de frein reste allumé,faites immédiatement contrôler
puis réparer vos freins par un
concessionnaire HYUNDAI agréé.

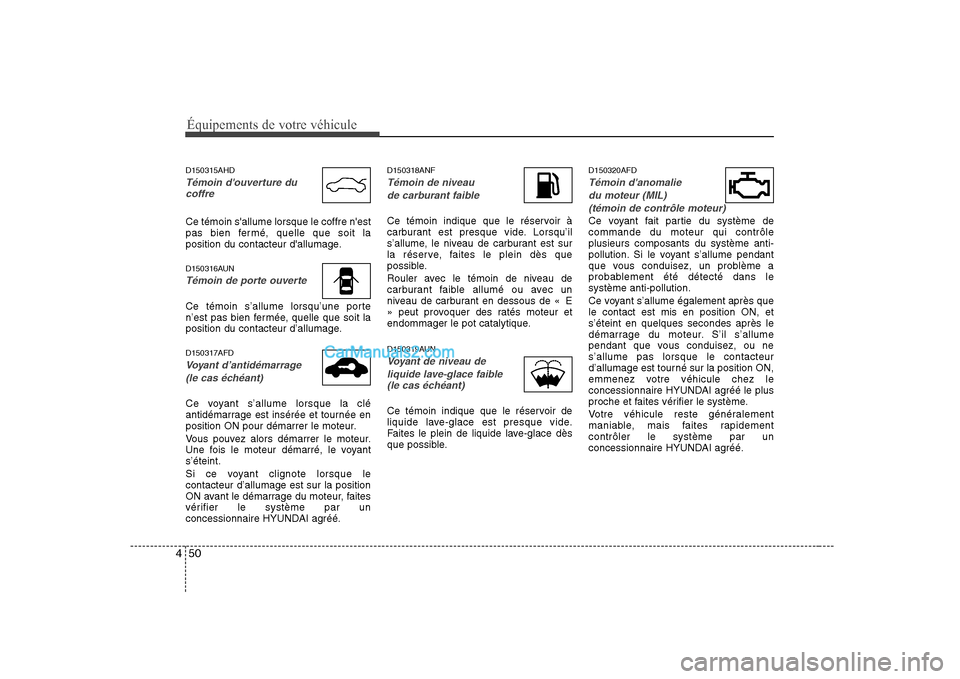

Équipements de votre véhicule
50
4
D150315AHD
Témoin d'ouverture du
coffre
Ce témoin s'allume lorsque le coffre n'est
pas bien fermé, quelle que soit la
position du contacteur d'allumage.
D150316AUN
Témoin de porte ouverte
Ce témoin s’allume lorsqu’une porte
n’est pas bien fermée, quelle que soit la
position du contacteur d’allumage. D150317AFD
Voyant d’antidémarrage
(le cas échéant)
Ce voyant s’allume lorsque la clé
antidémarrage est insérée et tournée en
position ON pour démarrer le moteur.
Vous pouvez alors démarrer le moteur.
Une fois le moteur démarré, le voyants’éteint.
Si ce voyant clignote lorsque le contacteur d’allumage est sur la position
ON avant le démarrage du moteur, faites
vérifier le système par un
concessionnaire HYUNDAI agréé. D150318ANF
Témoin de niveau
de carburant faible
Ce témoin indique que le réservoir à
carburant est presque vide. Lorsqu’il
s’allume, le niveau de carburant est sur
la réserve, faites le plein dès que
possible.
Rouler avec le témoin de niveau de
carburant faible allumé ou avec un
niveau de carburant en dessous de « E
» peut provoquer des ratés moteur et
endommager le pot catalytique.
D150319AUN
Voyant de niveau de liquide lave-glace faible(le cas échéant)
Ce témoin indique que le réservoir de
liquide lave-glace est presque vide.
Faites le plein de liquide lave-glace dès
que possible. D150320AFD
Témoin d'anomalie
du moteur (MIL) (témoin de contrôle moteur)
Ce voyant fait partie du système de commande du moteur qui contrôleplusieurs composants du système anti-
pollution. Si le voyant s’allume pendant
que vous conduisez, un problème a
probablement été détecté dans lesystème anti-pollution.
Ce voyant s’allume également après que le contact est mis en position ON, ets’éteint en quelques secondes après le
démarrage du moteur. S’il s’allume
pendant que vous conduisez, ou nes’allume pas lorsque le contacteur
d’allumage est tourné sur la position ON,
emmenez votre véhicule chez le
concessionnaire HYUNDAI agréé le plus
proche et faites vérifier le système.
Votre véhicule reste généralement
maniable, mais faites rapidementcontrôler le système par un
concessionnaire HYUNDAI agréé.

451
Équipements de votre véhicule

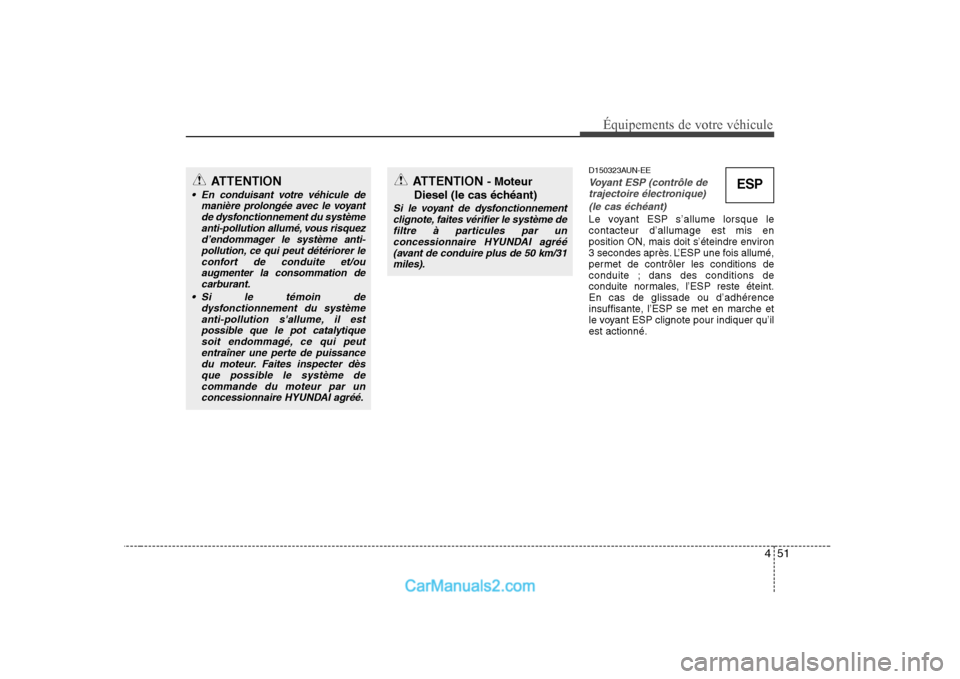

D150323AUN-EE
Voyant ESP (contrôle detrajectoire électronique)
(le cas échéant)
Le voyant ESP s’allume lorsque le contacteur d’allumage est mis en
position ON, mais doit s’éteindre environ
3 secondes après. L’ESP une fois allumé,
permet de contrôler les conditions de
conduite ; dans des conditions de
conduite normales, l’ESP reste éteint.En cas de glissade ou d’adhérence
insuffisante, l’ESP se met en marche et
le voyant ESP clignote pour indiquer qu’ilest actionné.
ATTENTION
En conduisant votre véhicule de manière prolongée avec le voyantde dysfonctionnement du systèmeanti-pollution allumé, vous risquez
d’endommager le système anti-pollution, ce qui peut détériorer le confort de conduite et/ouaugmenter la consommation de
carburant.
Si le témoin de dysfonctionnement du systèmeanti-pollution s'allume, il est
possible que le pot catalytique soit endommagé, ce qui peutentraîner une perte de puissance du moteur. Faites inspecter dès
que possible le système decommande du moteur par unconcessionnaire HYUNDAI agréé.
ATTENTION - Moteur
Diesel (le cas échéant)
Si le voyant de dysfonctionnement clignote, faites vérifier le système de filtre à particules par un
concessionnaire HYUNDAI agréé(avant de conduire plus de 50 km/31 miles).
ESP

Équipements de votre véhicule
52
4
SET

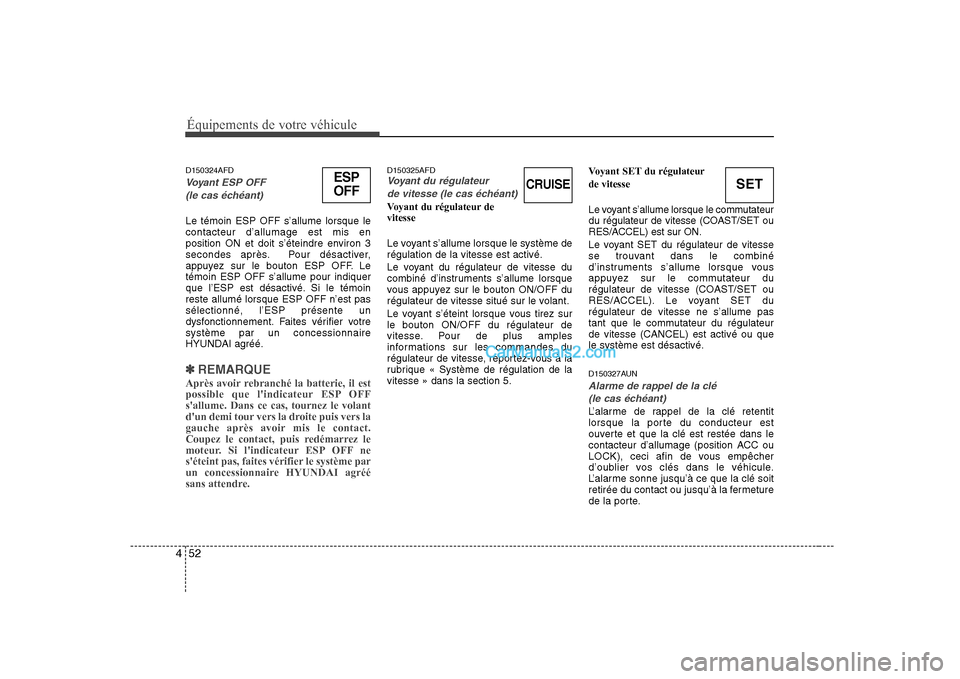

D150324AFD
Voyant ESP OFF
(le cas échéant)
Le témoin ESP OFF s’allume lorsque le contacteur d’allumage est mis en
position ON et doit s’éteindre environ 3
secondes après. Pour désactiver,
appuyez sur le bouton ESP OFF. Letémoin ESP OFF s’allume pour indiquer
que l’ESP est désactivé. Si le témoinreste allumé lorsque ESP OFF n’est passélectionné, l’ESP présente un
dysfonctionnement. Faites vérifier votresystème par un concessionnaire
HYUNDAI agréé.
✽✽ REMARQUE
Après avoir rebranché la batterie, il est
possible que l'indicateur ESP OFFs'allume. Dans ce cas, tournez le volant
d'un demi tour vers la droite puis vers la
gauche après avoir mis le contact.
Coupez le contact, puis redémarrez le
moteur. Si l'indicateur ESP OFF ne
s'éteint pas, faites vérifier le système par
un concessionnaire HYUNDAI agréé
sans attendre.
D150325AFDVoyant du régulateur
de vitesse (le cas échéant)
Voyant du régulateur de vitesse
Le voyant s’allume lorsque le système de régulation de la vitesse est activé.
Le voyant du régulateur de vitesse du
combiné d’instruments s’allume lorsque
vous appuyez sur le bouton ON/OFF du
régulateur de vitesse situé sur le volant.
Le voyant s’éteint lorsque vous tirez sur le bouton ON/OFF du régulateur de
vitesse. Pour de plus amples
informations sur les commandes du
régulateur de vitesse, reportez-vous à la
rubrique « Système de régulation de lavitesse » dans la section 5. Voyant SET du régulateur de vitesse
Le voyant s’allume lorsque le commutateur
du régulateur de vitesse (COAST/SET ou
RES/ACCEL) est sur ON.
Le voyant SET du régulateur de vitesse
se trouvant dans le combiné
d’instruments s’allume lorsque vous
appuyez sur le commutateur du
régulateur de vitesse (COAST/SET ou
RES/ACCEL). Le voyant SET durégulateur de vitesse ne s’allume pas
tant que le commutateur du régulateurde vitesse (CANCEL) est activé ou quele système est désactivé.
D150327AUN
Alarme de rappel de la clé
(le cas échéant)
L’alarme de rappel de la clé retentit
lorsque la porte du conducteur est
ouverte et que la clé est restée dans le
contacteur d’allumage (position ACC ou
LOCK), ceci afin de vous empêcher
d’oublier vos clés dans le véhicule.
L’alarme sonne jusqu’à ce que la clé soit
retirée du contact ou jusqu’à la fermeture
de la porte.
ESP
OFFCRUISE

453
Équipements de votre véhicule

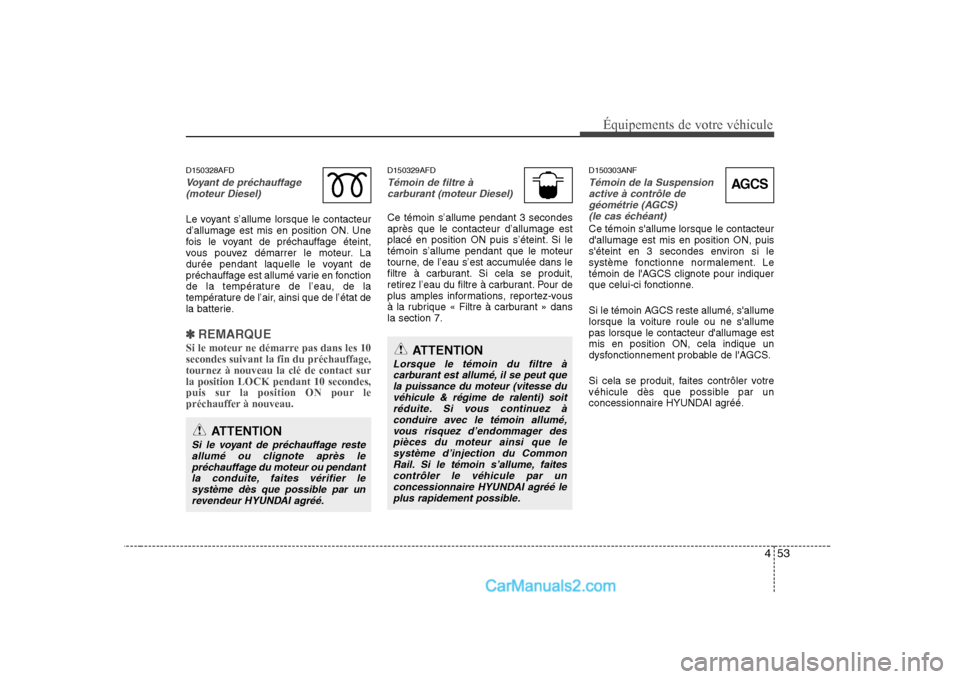

D150328AFD
Voyant de préchauffage(moteur Diesel)
Le voyant s’allume lorsque le contacteur
d’allumage est mis en position ON. Une
fois le voyant de préchauffage éteint,
vous pouvez démarrer le moteur. La
durée pendant laquelle le voyant de
préchauffage est allumé varie en fonction
de la température de l’eau, de la
température de l’air, ainsi que de l’état de
la batterie.
✽✽ REMARQUE
Si le moteur ne démarre pas dans les 10 secondes suivant la fin du préchauffage,tournez à nouveau la clé de contact surla position LOCK pendant 10 secondes,
puis sur la position ON pour le
préchauffer à nouveau.
D150329AFD
Témoin de filtre à carburant (moteur Diesel)
Ce témoin s’allume pendant 3 secondes après que le contacteur d’allumage est
placé en position ON puis s’éteint. Si letémoin s’allume pendant que le moteur
tourne, de l’eau s’est accumulée dans le
filtre à carburant. Si cela se produit,
retirez l’eau du filtre à carburant. Pour de
plus amples informations, reportez-vous
à la rubrique « Filtre à carburant » dansla section 7. D150303ANF
Témoin de la Suspension
active à contrôle degéométrie (AGCS) (le cas échéant)
Ce témoin s'allume lorsque le contacteur d'allumage est mis en position ON, puis
s'éteint en 3 secondes environ si le
système fonctionne normalement. Le
témoin de l'AGCS clignote pour indiquer
que celui-ci fonctionne.
Si le témoin AGCS reste allumé, s'allume
lorsque la voiture roule ou ne s'allumepas lorsque le contacteur d'allumage estmis en position ON, cela indique un
dysfonctionnement probable de l'AGCS.
Si cela se produit, faites contrôler votre
véhicule dès que possible par un
concessionnaire HYUNDAI agréé.
ATTENTION
Si le voyant de préchauffage reste
allumé ou clignote après lepréchauffage du moteur ou pendant la conduite, faites vérifier lesystème dès que possible par un
revendeur HYUNDAI agréé.
ATTENTION
Lorsque le témoin du filtre àcarburant est allumé, il se peut que
la puissance du moteur (vitesse du véhicule & régime de ralenti) soitréduite. Si vous continuez à conduire avec le témoin allumé,
vous risquez d’endommager des pièces du moteur ainsi que lesystème d’injection du Common Rail. Si le témoin s’allume, faites
contrôler le véhicule par unconcessionnaire HYUNDAI agréé le plus rapidement possible.
AGCS

Équipements de votre véhicule
54
4

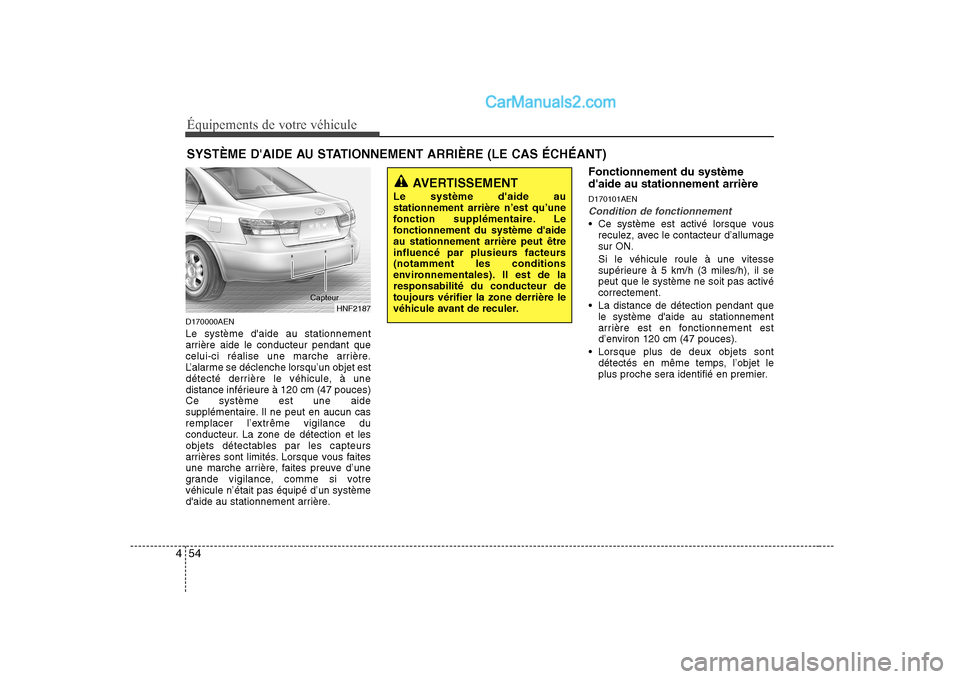

D170000AEN Le système d'aide au stationnement
arrière aide le conducteur pendant que
celui-ci réalise une marche arrière.
L’alarme se déclenche lorsqu’un objet est
détecté derrière le véhicule, à une
distance inférieure à 120 cm (47 pouces)Ce système est une aide
supplémentaire. Il ne peut en aucun cas
remplacer l’extrême vigilance du
conducteur. La zone de détection et les
objets détectables par les capteurs
arrières sont limités. Lorsque vous faites
une marche arrière, faites preuve d’une
grande vigilance, comme si votrevéhicule n’était pas équipé d’un système
d'aide au stationnement arrière. Fonctionnement du système d'aide au stationnement arrière D170101AEN
Condition de fonctionnement
Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage sur ON. Si le véhicule roule à une vitesse
supérieure à 5 km/h (3 miles/h), il sepeut que le système ne soit pas activécorrectement.
La distance de détection pendant que le système d'aide au stationnement
arrière est en fonctionnement est
d’environ 120 cm (47 pouces).
Lorsque plus de deux objets sont détectés en même temps, l’objet le
plus proche sera identifié en premier.
SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au stationnement arrière n’est qu’une
fonction supplémentaire. Le
fonctionnement du système d'aideau stationnement arrière peut être
influencé par plusieurs facteurs(notamment les conditions
environnementales). Il est de laresponsabilité du conducteur de
toujours vérifier la zone derrière le
véhicule avant de reculer.
HNF2187
Capteur

455
Équipements de votre véhicule

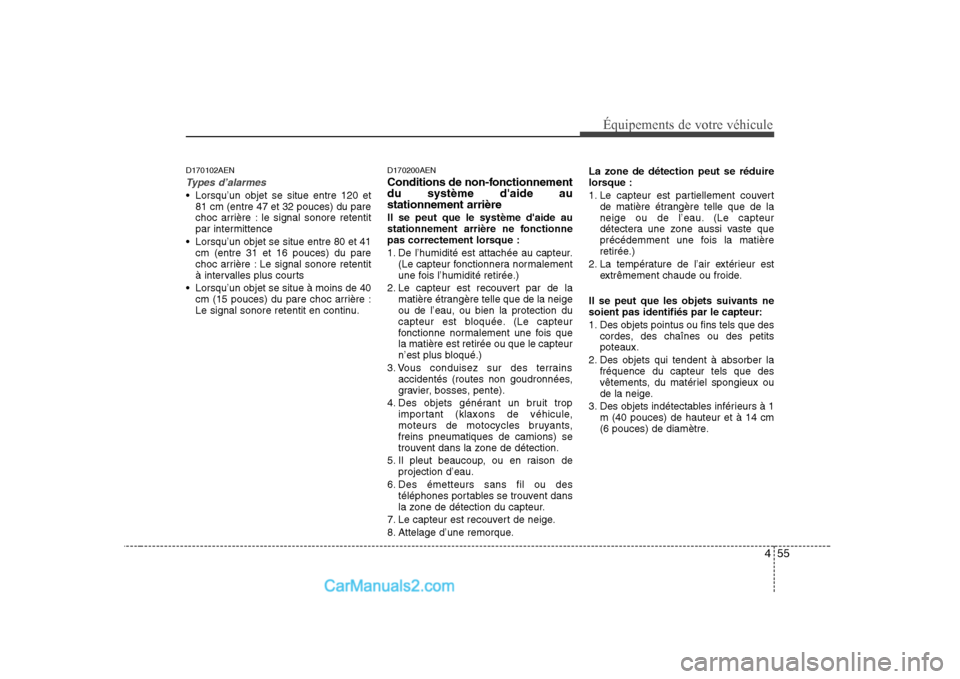

D170102AEN
Types d’alarmes
Lorsqu’un objet se situe entre 120 et81 cm (entre 47 et 32 pouces) du pare
choc arrière : le signal sonore retentit
par intermittence
Lorsqu’un objet se situe entre 80 et 41 cm (entre 31 et 16 pouces) du pare
choc arrière : Le signal sonore retentit
à intervalles plus courts
Lorsqu’un objet se situe à moins de 40 cm (15 pouces) du pare choc arrière :
Le signal sonore retentit en continu. D170200AEN
Conditions de non-fonctionnement du système d'aide austationnement arrière Il se peut que le système d'aide au
stationnement arrière ne fonctionne
pas correctement lorsque :
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la matière étrangère telle que de la neigeou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois quela matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains accidentés (routes non goudronnées,
gravier, bosses, pente).
4. Des objets générant un bruit trop important (klaxons de véhicule,
moteurs de motocycles bruyants,freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de projection d’eau.
6. Des émetteurs sans fil ou des téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque. La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert
de matière étrangère telle que de la
neige ou de l’eau. (Le capteur
détectera une zone aussi vaste que
précédemment une fois la matière
retirée.)
2. La température de l’air extérieur est extrêmement chaude ou froide.
Il se peut que les objets suivants nesoient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des cordes, des chaînes ou des petits poteaux.
2. Des objets qui tendent à absorber la fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à 1 m (40 pouces) de hauteur et à 14 cm
(6 pouces) de diamètre.

Équipements de votre véhicule
56
4

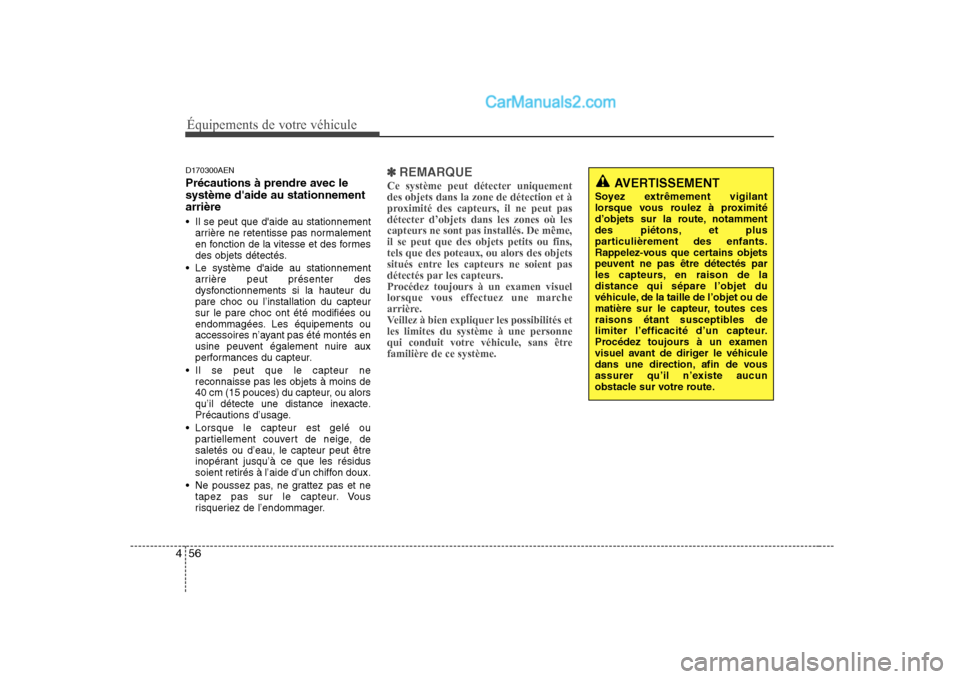

D170300AEN
Précautions à prendre avec le système d'aide au stationnementarrière
Il se peut que d'aide au stationnement
arrière ne retentisse pas normalement
en fonction de la vitesse et des formes
des objets détectés.
Le système d'aide au stationnement arrière peut présenter des
dysfonctionnements si la hauteur dupare choc ou l’installation du capteursur le pare choc ont été modifiées ou
endommagées. Les équipements ou
accessoires n’ayant pas été montés en
usine peuvent également nuire aux
performances du capteur.
Il se peut que le capteur ne reconnaisse pas les objets à moins de
40 cm (15 pouces) du capteur, ou alors
qu’il détecte une distance inexacte.
Précautions d’usage.
Lorsque le capteur est gelé ou partiellement couvert de neige, desaletés ou d’eau, le capteur peut être
inopérant jusqu’à ce que les résidus
soient retirés à l’aide d’un chiffon doux.
Ne poussez pas, ne grattez pas et ne tapez pas sur le capteur. Vous
risqueriez de l’endommager.✽✽ REMARQUE
Ce système peut détecter uniquement des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où lescapteurs ne sont pas installés. De même,il se peut que des objets petits ou fins,tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités etles limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus
particulièrement des enfants.
Rappelez-vous que certains objetspeuvent ne pas être détectés par
les capteurs, en raison de ladistance qui sépare l’objet du
véhicule, de la taille de l’objet ou de
matière sur le capteur, toutes ces
raisons étant susceptibles de
limiter l’efficacité d’un capteur.
Procédez toujours à un examen
visuel avant de diriger le véhicule
dans une direction, afin de vous
assurer qu’il n’existe aucun
obstacle sur votre route.

457
Équipements de votre véhicule

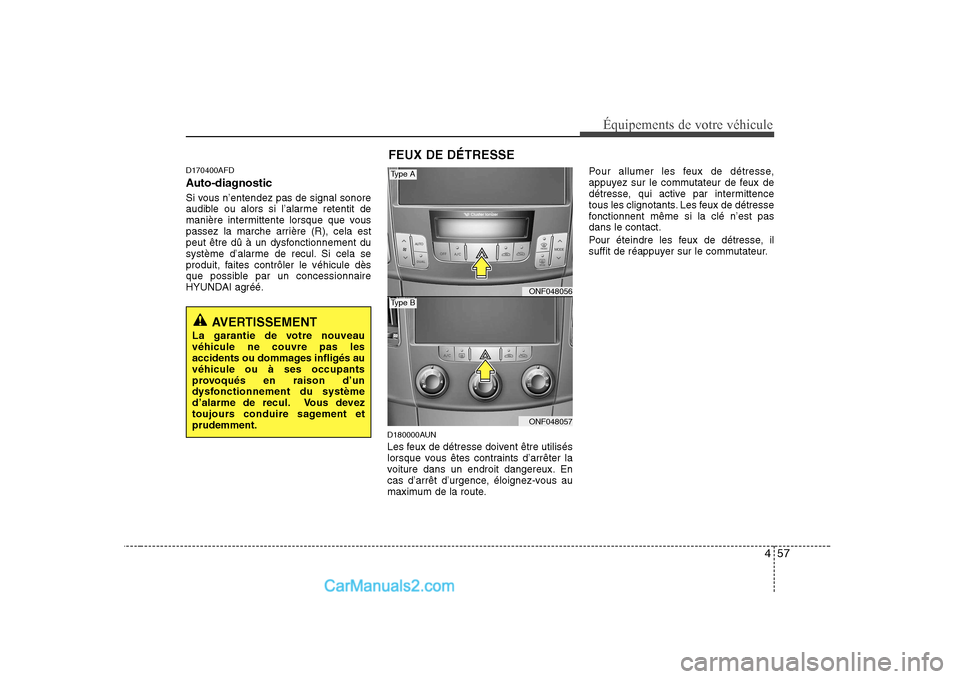

D170400AFD
Auto-diagnostic
Si vous n’entendez pas de signal sonore
audible ou alors si l’alarme retentit de
manière intermittente lorsque que vous
passez la marche arrière (R), cela est
peut être dû à un dysfonctionnement du
système d’alarme de recul. Si cela se
produit, faites contrôler le véhicule dès
que possible par un concessionnaire
HYUNDAI agréé.D180000AUN
Les feux de détresse doivent être utilisés
lorsque vous êtes contraints d’arrêter la
voiture dans un endroit dangereux. En
cas d’arrêt d’urgence, éloignez-vous au
maximum de la route.Pour allumer les feux de détresse,
appuyez sur le commutateur de feux de
détresse, qui active par intermittence
tous les clignotants. Les feux de détresse
fonctionnent même si la clé n’est pasdans le contact.
Pour éteindre les feux de détresse, il
suffit de réappuyer sur le commutateur.
FEUX DE DÉTRESSE
AVERTISSEMENT
La garantie de votre nouveau véhicule ne couvre pas les
accidents ou dommages infligés auvéhicule ou à ses occupants
provoqués en raison d’un
dysfonctionnement du système
d’alarme de recul. Vous devez
toujours conduire sagement etprudemment.
ONF048056
ONF048057
Type A
Type B
