Hyundai Sonata

67
Que faire en cas d’urgence

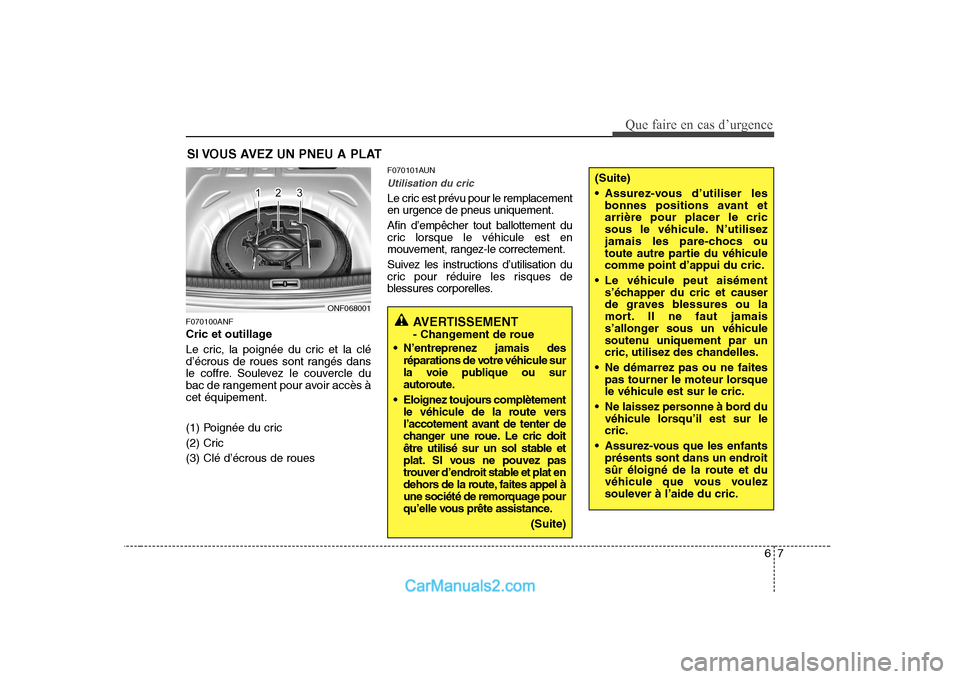

SI VOUS AVEZ UN PNEU A PLAT
F070100ANF
Cric et outillage
Le cric, la poignée du cric et la clé
d’écrous de roues sont rangés dans
le coffre. Soulevez le couvercle du
bac de rangement pour avoir accès àcet équipement.
(1) Poignée du cric
(2) Cric(3) Clé d’écrous de roues F070101AUN
Utilisation du cric
Le cric est prévu pour le remplacement en urgence de pneus uniquement. Afin d’empêcher tout ballottement du
cric lorsque le véhicule est en
mouvement, rangez-le correctement.
Suivez les instructions d’utilisation du
cric pour réduire les risques de
blessures corporelles.
(Suite)
Assurez-vous d’utiliser les
bonnes positions avant et arrière pour placer le cric
sous le véhicule. N’utilisez
jamais les pare-chocs ou
toute autre partie du véhiculecomme point d’appui du cric.
Le véhicule peut aisément s’échapper du cric et causer
de graves blessures ou la
mort. Il ne faut jamais
s’allonger sous un véhicule
soutenu uniquement par un
cric, utilisez des chandelles.
Ne démarrez pas ou ne faites pas tourner le moteur lorsquele véhicule est sur le cric.
Ne laissez personne à bord du véhicule lorsqu’il est sur lecric.
Assurez-vous que les enfants présents sont dans un endroit
sûr éloigné de la route et du
véhicule que vous voulez
soulever à l’aide du cric.
AVERTISSEMENT
- Changement de roue
N’entreprenez jamais des réparations de votre véhicule sur
la voie publique ou sur
autoroute.
Eloignez toujours complètement le véhicule de la route vers
l’accotement avant de tenter de
changer une roue. Le cric doit
être utilisé sur un sol stable et
plat. SI vous ne pouvez pas
trouver d’endroit stable et plat en
dehors de la route, faites appel à
une société de remorquage pour
qu’elle vous prête assistance.
(Suite)
ONF068001

Que faire en cas d’urgence
8
6

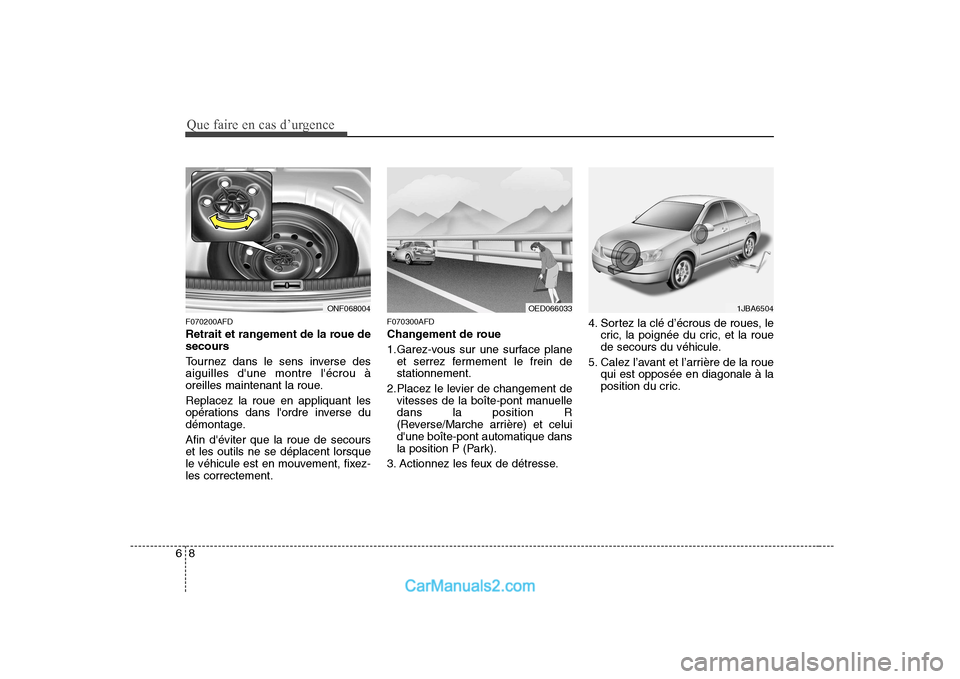

F070200AFD
Retrait et rangement de la roue de
secours
Tournez dans le sens inverse des aiguilles d'une montre l'écrou à
oreilles maintenant la roue. Replacez la roue en appliquant les
opérations dans l'ordre inverse du
démontage. Afin d'éviter que la roue de secours et les outils ne se déplacent lorsque
le véhicule est en mouvement, fixez-les correctement. F070300AFD
Changement de roue
1.Garez-vous sur une surface plane
et serrez fermement le frein de stationnement.
2.Placez le levier de changement de vitesses de la boîte-pont manuelledans la position R
(Reverse/Marche arrière) et celuid'une boîte-pont automatique dans
la position P (Park).
3. Actionnez les feux de détresse. 4. Sortez la clé d’écrous de roues, le
cric, la poignée du cric, et la roue
de secours du véhicule.
5. Calez l’avant et l’arrière de la roue qui est opposée en diagonale à la
position du cric.
OED066033ONF0680041JBA6504

69
Que faire en cas d’urgence

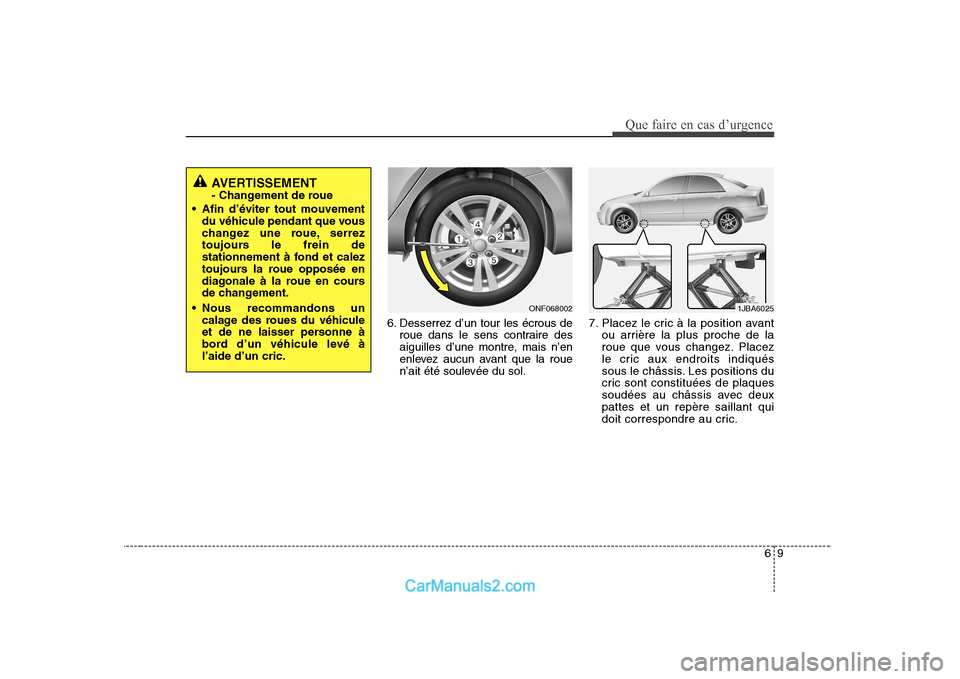

6. Desserrez d’un tour les écrous deroue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol. 7. Placez le cric à la position avant
ou arrière la plus proche de la
roue que vous changez. Placez
le cric aux endroits indiqués
sous le châssis. Les positions du
cric sont constituées de plaques
soudées au châssis avec deuxpattes et un repère saillant qui
doit correspondre au cric.
AVERTISSEMENT
- Changement de roue
Afin d’éviter tout mouvement du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
Nous recommandons un calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé àl’aide d’un cric.
ONF0680021JBA6025

Que faire en cas d’urgence
10
6
8. Engagez la poignée du cric dans
le cric et faites la tourner dans le
sens horaire en soulevant levéhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou deglissement. 9. Desserrez les écrous de la roue et
retirez-les avec vos doigts. Faitesglisser la roue en dehors desboulons et posez-la à plat de telle
sorte qu’elle ne peut pas rouler au
loin. Pour placer la roue sur le
moyeu, prenez la roue de secours,alignez les trous sur les boulons et
faites glisser la roue dessus. Si
cela présente des difficultés,bougez légèrement la roue et
alignez le trou supérieur de la roue
sur le boulon supérieur. Puisinclinez légèrement la roue en
allant et en venant jusqu’à ce quela roue puisse glisser sur les
autres boulons.
AVERTISSEMENT - Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser que le
cric fourni avec le véhicule et dans
la bonne position ; n’utilisez jamais
une autre partie du véhiculecomme point d’appui du cric.
OUN046018

611
Que faire en cas d’urgence

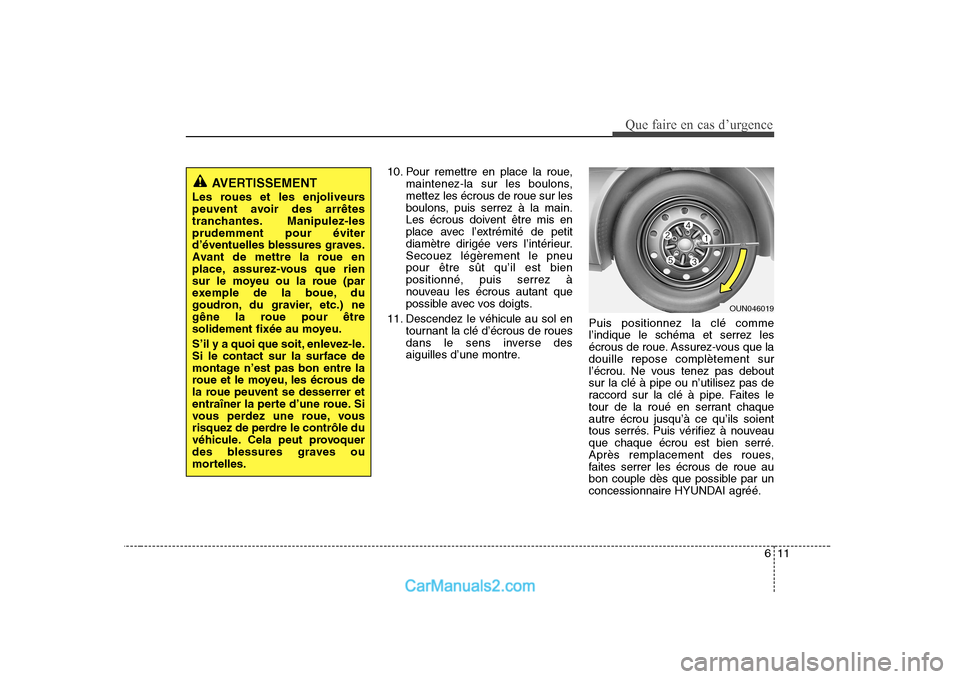

10. Pour remettre en place la roue,maintenez-la sur les boulons, mettez les écrous de roue sur les
boulons, puis serrez à la main.
Les écrous doivent être mis en
place avec l’extrémité de petit
diamètre dirigée vers l’intérieur.Secouez légèrement le pneupour être sût qu’il est bienpositionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
11. Descendez le véhicule au sol en tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre. Puis positionnez la clé commel’indique le schéma et serrez les
écrous de roue. Assurez-vous que ladouille repose complètement sur
l’écrou. Ne vous tenez pas deboutsur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Faites le
tour de la roué en serrant chaqueautre écrou jusqu’à ce qu’ils soient
tous serrés. Puis vérifiez à nouveauque chaque écrou est bien serré.
Après remplacement des roues,
faites serrer les écrous de roue au
bon couple dès que possible par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Les roues et les enjoliveurs
peuvent avoir des arrêtes
tranchantes. Manipulez-lesprudemment pour éviter
d’éventuelles blessures graves.
Avant de mettre la roue en
place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-le. Si le contact sur la surface de
montage n’est pas bon entre la
roue et le moyeu, les écrous de
la roue peuvent se desserrer et
entraîner la perte d’une roue. Si
vous perdez une roue, vous
risquez de perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.
OUN046019

Que faire en cas d’urgence
12
6

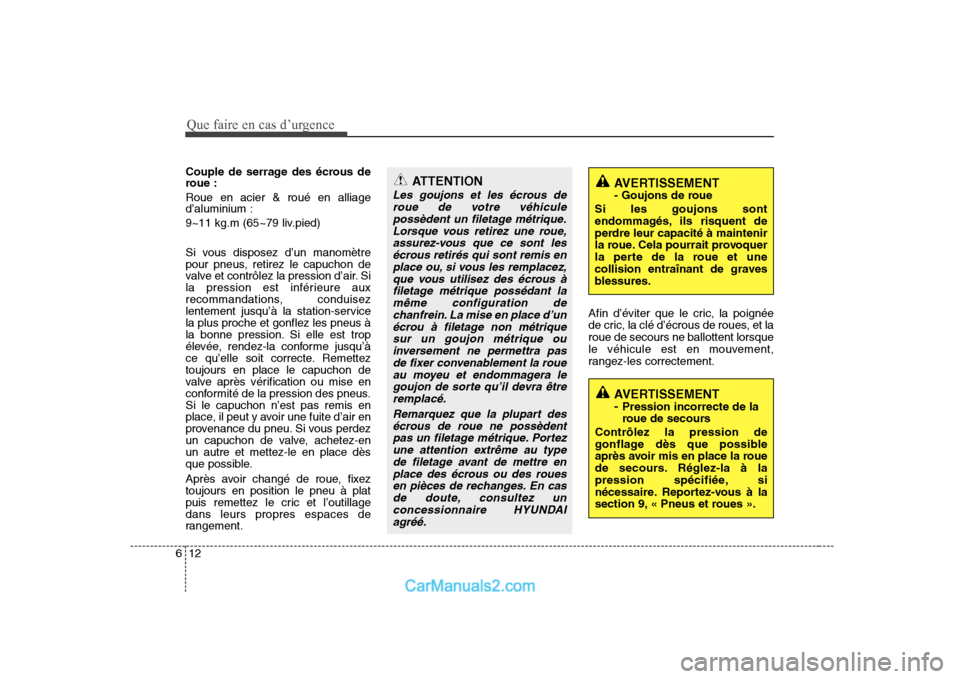

Couple de serrage des écrous de
roue : Roue en acier & roué en alliage d’aluminium :
9~11 kg.m (65~79 liv.pied)
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-servicela plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remetteztoujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-enun autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez toujours en position le pneu à plat
puis remettez le cric et l’outillagedans leurs propres espaces de
rangement. Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et laroue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.ATTENTION
Les goujons et les écrous de
roue de votre véhiculepossèdent un filetage métrique.Lorsque vous retirez une roue, assurez-vous que ce sont lesécrous retirés qui sont remis enplace ou, si vous les remplacez, que vous utilisez des écrous àfiletage métrique possédant lamême configuration de chanfrein. La mise en place d’unécrou à filetage non métriquesur un goujon métrique ou inversement ne permettra pasde fixer convenablement la roueau moyeu et endommagera legoujon de sorte qu’il devra être remplacé.
Remarquez que la plupart desécrous de roue ne possèdentpas un filetage métrique. Portez une attention extrême au typede filetage avant de mettre enplace des écrous ou des rouesen pièces de rechanges. En cas de doute, consultez unconcessionnaire HYUNDAIagréé.
AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une
collision entraînant de graves
blessures.
AVERTISSEMENT - Pression incorrecte de la
roue de secours
Contrôlez la pression de
gonflage dès que possible
après avoir mis en place la roue
de secours. Réglez-la à la
pression spécifiée, si
nécessaire. Reportez-vous à la
section 9, « Pneus et roues ».

613
Que faire en cas d’urgence

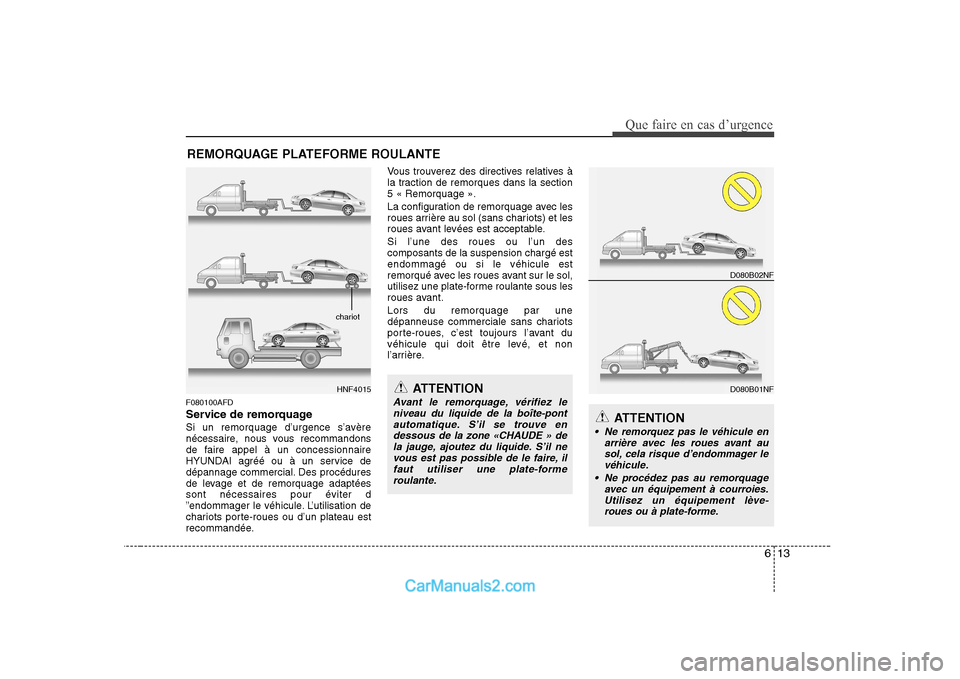

REMORQUAGE PLATEFORME ROULANTE
F080100AFD
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service de
dépannage commercial. Des procédures
de levage et de remorquage adaptéessont nécessaires pour éviter d
”endommager le véhicule. L’utilisation de
chariots porte-roues ou d’un plateau est
recommandée. Vous trouverez des directives relatives à
la traction de remorques dans la section5 « Remorquage ».
La configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable. Si l’une des roues ou l’un des composants de la suspension chargé estendommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant. Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
ATTENTION
Ne remorquez pas le véhicule en
arrière avec les roues avant ausol, cela risque d’endommager le véhicule.
Ne procédez pas au remorquage avec un équipement à courroies.
Utilisez un équipement lève-roues ou à plate-forme.
ATTENTION
Avant le remorquage, vérifiez le niveau du liquide de la boîte-pontautomatique. S’il se trouve en
dessous de la zone «CHAUDE » de la jauge, ajoutez du liquide. S’il nevous est pas possible de le faire, il faut utiliser une plate-forme
roulante.
HNF4015
chariot
D080B02NF
D080B01NF

Que faire en cas d’urgence
14
6
Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues :
1. Mettez le contact en position ACC.
2. Placez le levier de commande de la
boîte-pont en position N (Neutral).
3. Desserrez le frein de stationnement.
F080300AFD
Remorquage d’urgence
Si un remorquage s’avère nécessaire,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé ou à un service de dépannage
commercial.Si le service de remorquage n’est pas
disponible en cas d’urgence, votre
véhicule peut temporairement être
remorqué à l’aide d’un câble ou d’unechaîne solidement fixé(e) au crochet de
remorquage d’urgence situé sous l’avant
(ou l’arrière) du véhicule. Soyez
extrêmement prudent lors du
remorquage du véhicule. Le conducteur
doit se trouver dans le véhicule pour le
diriger et actionner les freins.
Ce mode de remorquage n’est possible
que sur des routes à revêtement dur sur
une courte distance et à faible vitesse.
Les roues, les essieux, la transmission,
la direction et les freins doiventégalement être en bon état.
N'utilisez pas les crochets de
remorquage pour désembourber un
véhicule, le désensabler ou dansd’autres situations lorsque celui-ci ne
peut être extrait grâce à sa seule
puissance.
Evitez de remorquer un véhicule plus lourd que le véhicule tracteur.
Les conducteurs des deux véhicules doivent communiquer entre euxfréquemment.
ATTENTION
Si vous ne placez pas le levier de
commande de la boîte-pont en
position N (Neutral), cela peutprovoquer des dommages internes de la boîte-pont.HNF4019
ONF068010
L’avant
L’arrière

615
Que faire en cas d’urgence

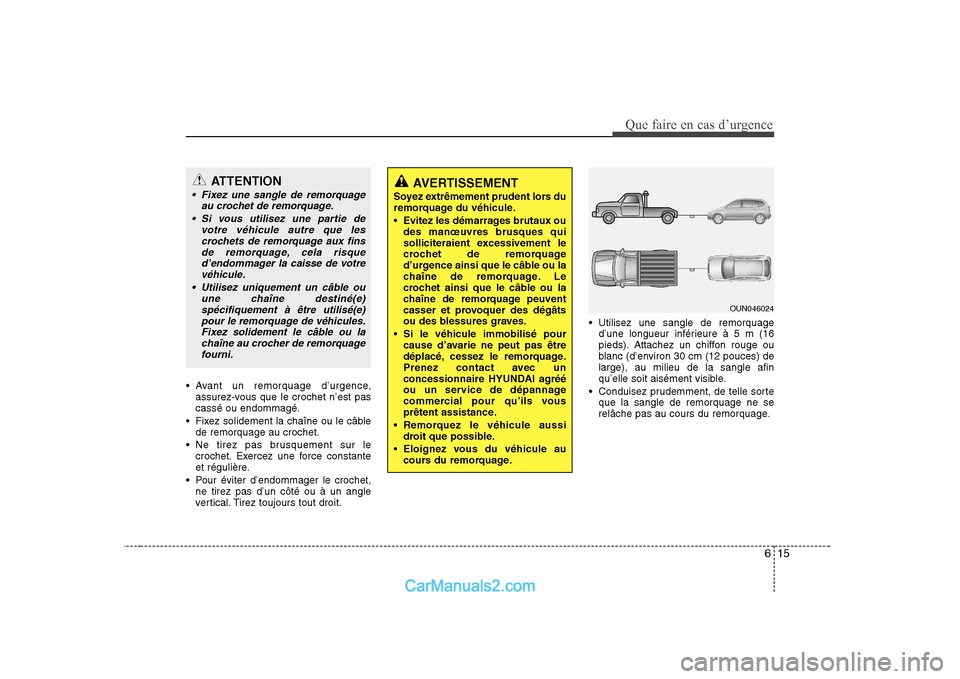

Avant un remorquage d’urgence,assurez-vous que le crochet n’est pas cassé ou endommagé.
Fixez solidement la chaîne ou le câble de remorquage au crochet.
Ne tirez pas brusquement sur le crochet. Exercez une force constante
et régulière.
Pour éviter d’endommager le crochet, ne tirez pas d’un côté ou à un angle
vertical. Tirez toujours tout droit. Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) delarge), au milieu de la sangle afin
qu’elle soit aisément visible.
Conduisez prudemment, de telle sorte que la sangle de remorquage ne se
relâche pas au cours du remorquage.
ATTENTION
Fixez une sangle de remorquage
au crochet de remorquage.
Si vous utilisez une partie de votre véhicule autre que lescrochets de remorquage aux fins
de remorquage, cela risque d’endommager la caisse de votrevéhicule.
Utilisez uniquement un câble ou une chaîne destiné(e)
spécifiquement à être utilisé(e)pour le remorquage de véhicules.Fixez solidement le câble ou la
chaîne au crocher de remorquage fourni.AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
Evitez les démarrages brutaux ou des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
Si le véhicule immobilisé pour cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Prenez contact avec un
concessionnaire HYUNDAI agréé
ou un service de dépannage
commercial pour qu’ils vous
prêtent assistance.
Remorquez le véhicule aussi droit que possible.
Eloignez vous du véhicule au cours du remorquage.
OUN046024

Que faire en cas d’urgence
16
6
F080301AUN

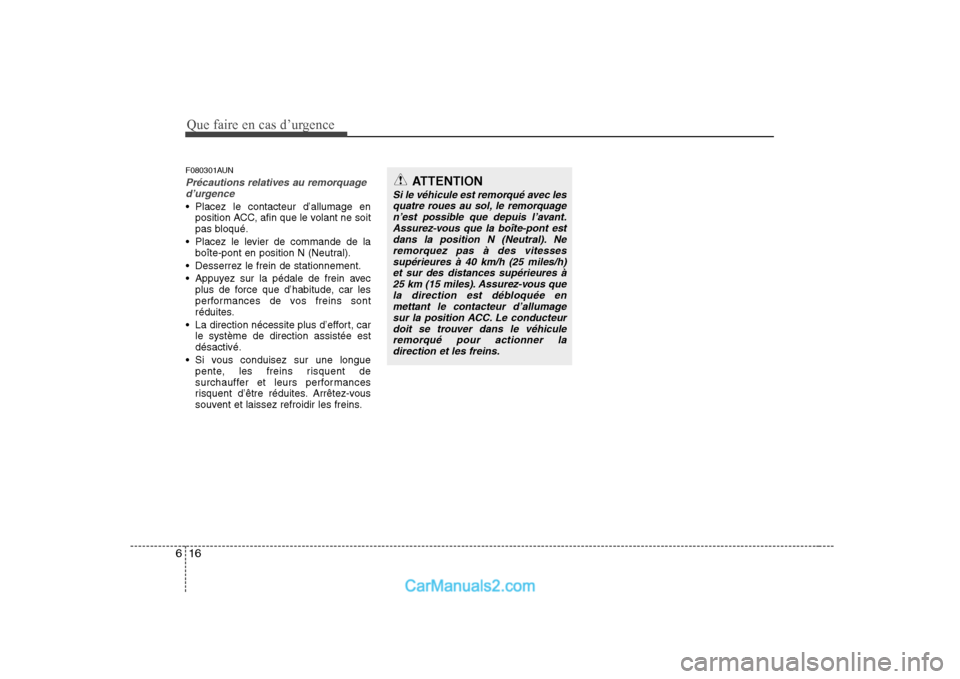

Précautions relatives au remorquage
d’urgence
Placez le contacteur d’allumage en position ACC, afin que le volant ne soit
pas bloqué.
Placez le levier de commande de la boîte-pont en position N (Neutral).
Desserrez le frein de stationnement.
Appuyez sur la pédale de frein avec plus de force que d’habitude, car les
performances de vos freins sont
réduites.
La direction nécessite plus d’effort, car le système de direction assistée estdésactivé.
Si vous conduisez sur une longue pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins.
ATTENTION
Si le véhicule est remorqué avec les
quatre roues au sol, le remorquage n’est possible que depuis l’avant.Assurez-vous que la boîte-pont est
dans la position N (Neutral). Ne remorquez pas à des vitessessupérieures à 40 km/h (25 miles/h)et sur des distances supérieures à
25 km (15 miles). Assurez-vous quela direction est débloquée enmettant le contacteur d’allumage sur la position ACC. Le conducteur
doit se trouver dans le véhiculeremorqué pour actionner la direction et les freins.
