Hyundai Terracan 2002 Manuel du propriétaire (in French)
Manufacturer: HYUNDAI, Model Year: 2002, Model line: Terracan, Model: Hyundai Terracan 2002Pages: 156, PDF Size: 2.7 MB
Page 1 of 156

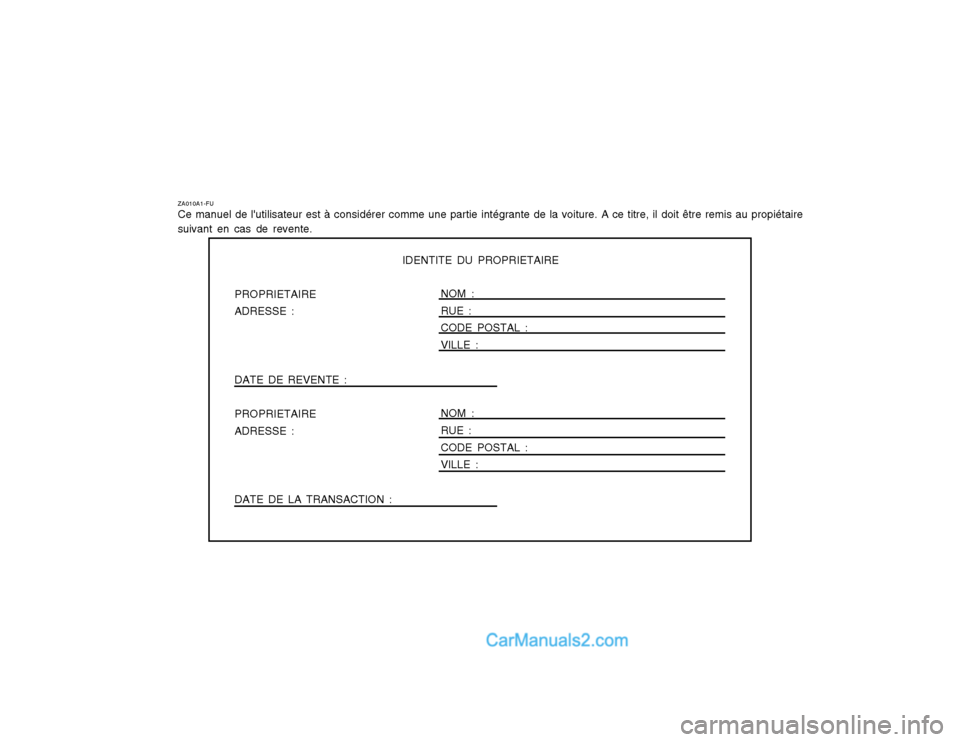

ZA010A1-FU Ce manuel de l'utilisateur est à considérer comme une partie intégrante de la voiture. A ce titre, il doit être remis au propiétaire
suivant en cas de revente.
IDENTITE DU PROPRIETAIRE
PROPRIETAIRE ADRESSE : DATE DE REVENTE : PROPRIETAIRE ADRESSE : DATE DE LA TRANSACTION : NOM : RUE : CODE POSTAL : VILLE : NOM : RUE : CODE POSTAL : VILLE :
Page 2 of 156

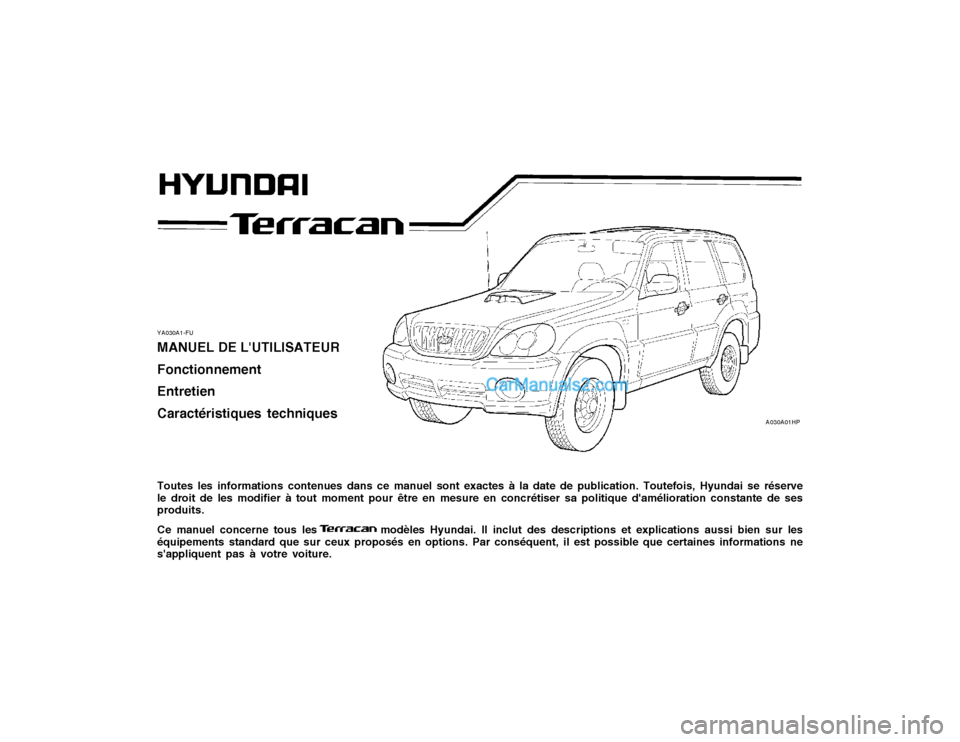

YA030A1-FU MANUEL DE L'UTILISATEUR FonctionnementEntretienCaractéristiques techniques Toutes les informations contenues dans ce manuel sont exactes à la date de publication. Toutefois, Hyundai se réserve
le droit de les modifier à tout moment pour être en mesure en concrétiser sa politique d'amélioration constante de ses produits.
Ce manuel concerne tous les modèles Hyundai. Il inclut des descriptions et explications aussi bien sur les
équipements standard que sur ceux proposés en options. Par conséquent, il est possible que certaines informations nes'appliquent pas à votre voiture.
A030A01HP
Page 3 of 156

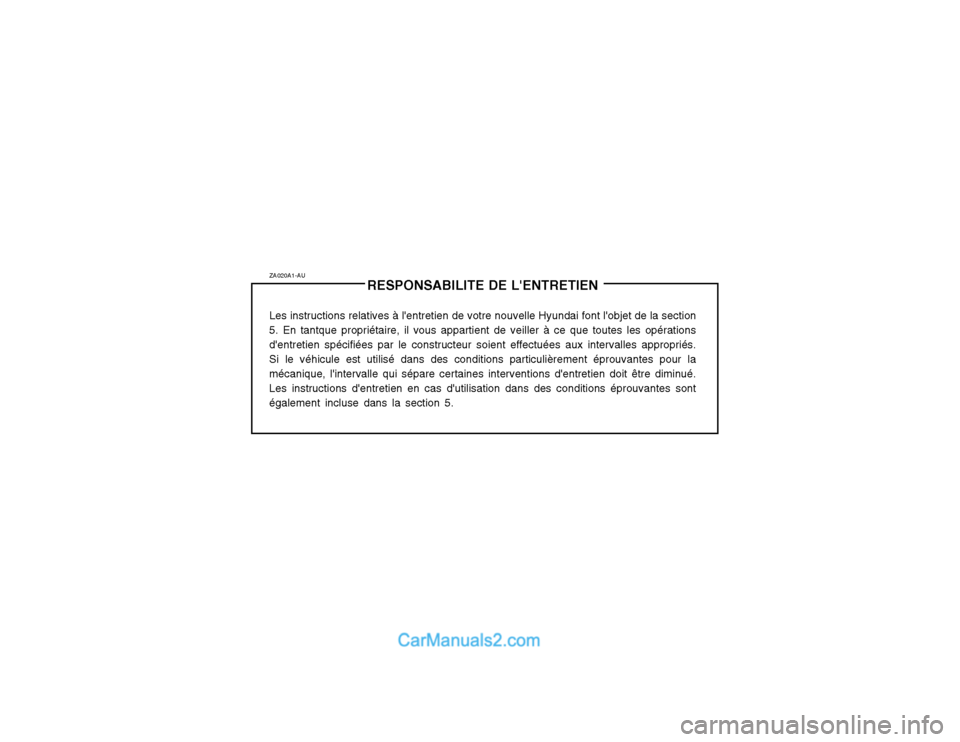

ZA020A1-AURESPONSABILITE DE L'ENTRETIEN
Les instructions relatives à l'entretien de votre nouvelle Hyundai font l'objet de la section
5. En tantque propriétaire, il vous appartient de veiller à ce que toutes les opérations d'entretien spécifiées par le constructeur soient effectuées aux intervalles appropriés.Si le véhicule est utilisé dans des conditions particulièrement éprouvantes pour lamécanique, l'intervalle qui sépare certaines interventions d'entretien doit être diminué.Les instructions d'entretien en cas d'utilisation dans des conditions éprouvantes sontégalement incluse dans la section 5.
Page 4 of 156

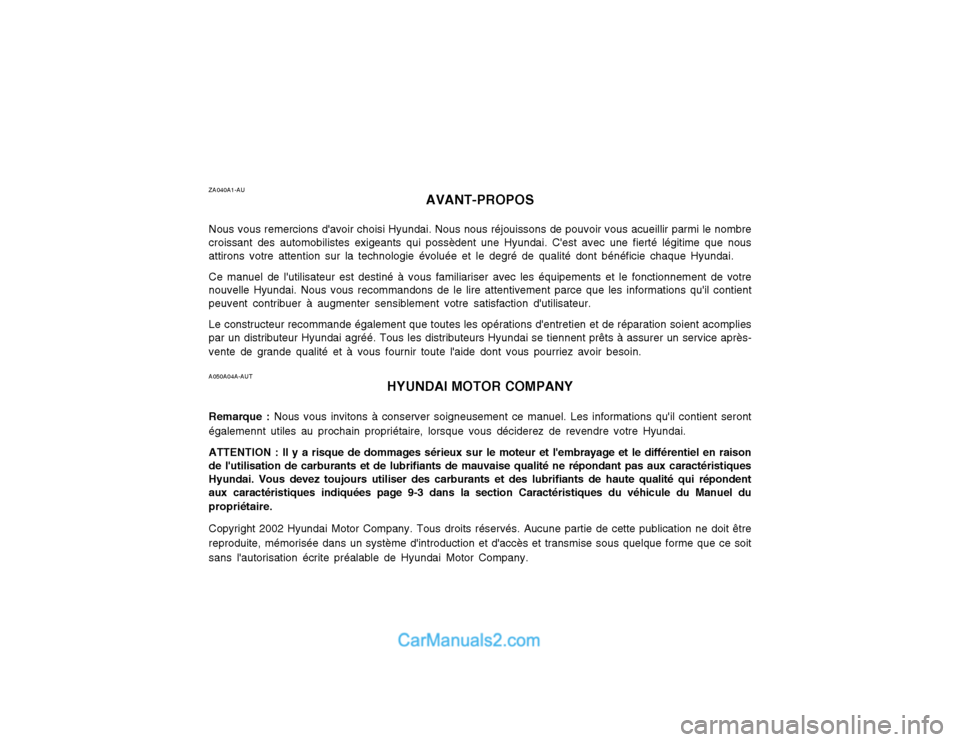

ZA040A1-AUAVANT-PROPOS
Nous vous remercions d'avoir choisi Hyundai. Nous nous réjouissons de pouvoir vous acueillir parmi le nombre croissant des automobilistes exigeants qui possèdent une Hyundai. C'est avec une fierté légitime que nous attirons votre attention sur la technologie évoluée et le degré de qualité dont bénéficie chaque Hyundai. Ce manuel de l'utilisateur est destiné à vous familiariser avec les équipements et le fonctionnement de votre nouvelle Hyundai. Nous vous recommandons de le lire attentivement parce que les informations qu'il contient peuvent contribuer à augmenter sensiblement votre satisfaction d'utilisateur. Le constructeur recommande également que toutes les opérations d'entretien et de réparation soient acomplies par un distributeur Hyundai agréé. Tous les distributeurs Hyundai se tiennent prêts à assurer un service après- vente de grande qualité et à vous fournir toute l'aide dont vous pourriez avoir besoin. A050A04A-AUT HYUNDAI MOTOR COMPANY
Remarque : Nous vous invitons à conserver soigneusement ce manuel. Les informations qu'il contient seront
égalemennt utiles au prochain propriétaire, lorsque vous déciderez de revendre votre Hyundai.
ATTENTION : Il y a risque de dommages sérieux sur le moteur et l'embrayage et le différentiel en raison de l'utilisation de carburants et de lubrifiants de mauvaise qualité ne répondant pas aux caractéristiques Hyundai. Vous devez toujours utiliser des carburants et des lubrifiants de haute qualité qui répondent aux caractéristiques indiquées page 9-3 dans la section Caractéristiques du véhicule du Manuel du propriétaire. Copyright 2002 Hyundai Motor Company. Tous droits réservés. Aucune partie de cette publication ne doit être reproduite, mémorisée dans un système d'introduction et d'accès et transmise sous quelque forme que ce soitsans l'autorisation écrite préalable de Hyundai Motor Company.
Page 5 of 156

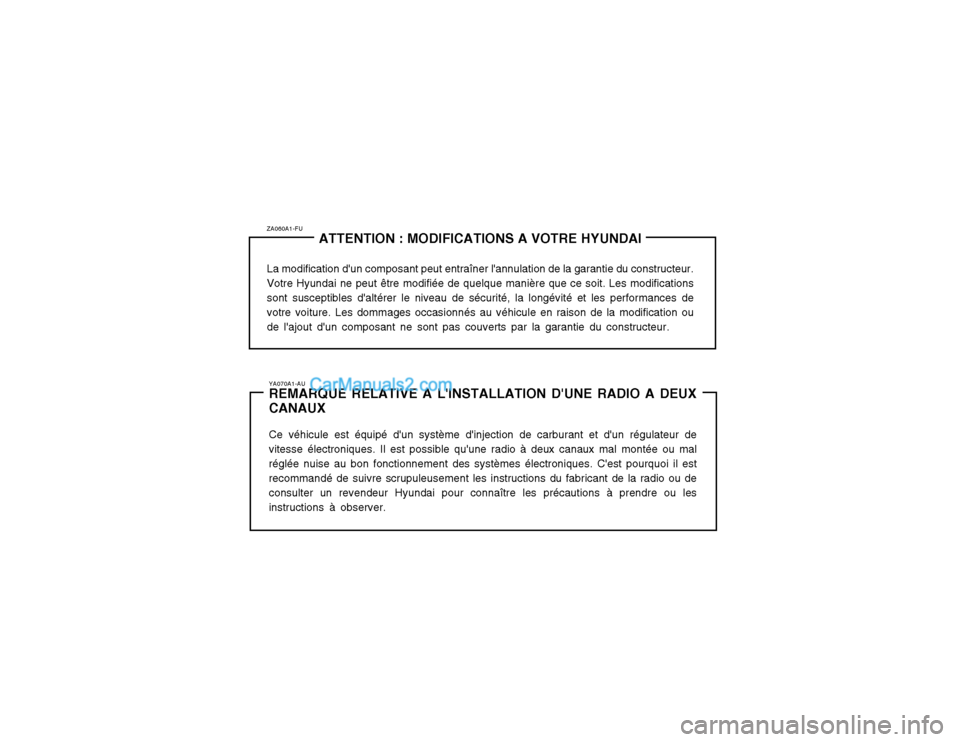

ZA060A1-FUATTENTION : MODIFICATIONS A VOTRE HYUNDAI
La modification d'un composant peut entraîner l'annulation de la garantie du constructeur. Votre Hyundai ne peut être modifiée de quelque manière que ce soit. Les modificationssont susceptibles d'altérer le niveau de sécurité, la longévité et les performances devotre voiture. Les dommages occasionnés au véhicule en raison de la modification oude l'ajout d'un composant ne sont pas couverts par la garantie du constructeur.
YA070A1-AU REMARQUE RELATIVE A L'INSTALLATION D'UNE RADIO A DEUX CANAUX Ce véhicule est équipé d'un système d'injection de carburant et d'un régulateur de vitesse électroniques. Il est possible qu'une radio à deux canaux mal montée ou malréglée nuise au bon fonctionnement des systèmes électroniques. C'est pourquoi il estrecommandé de suivre scrupuleusement les instructions du fabricant de la radio ou deconsulter un revendeur Hyundai pour connaître les précautions à prendre ou lesinstructions à observer.
Page 6 of 156

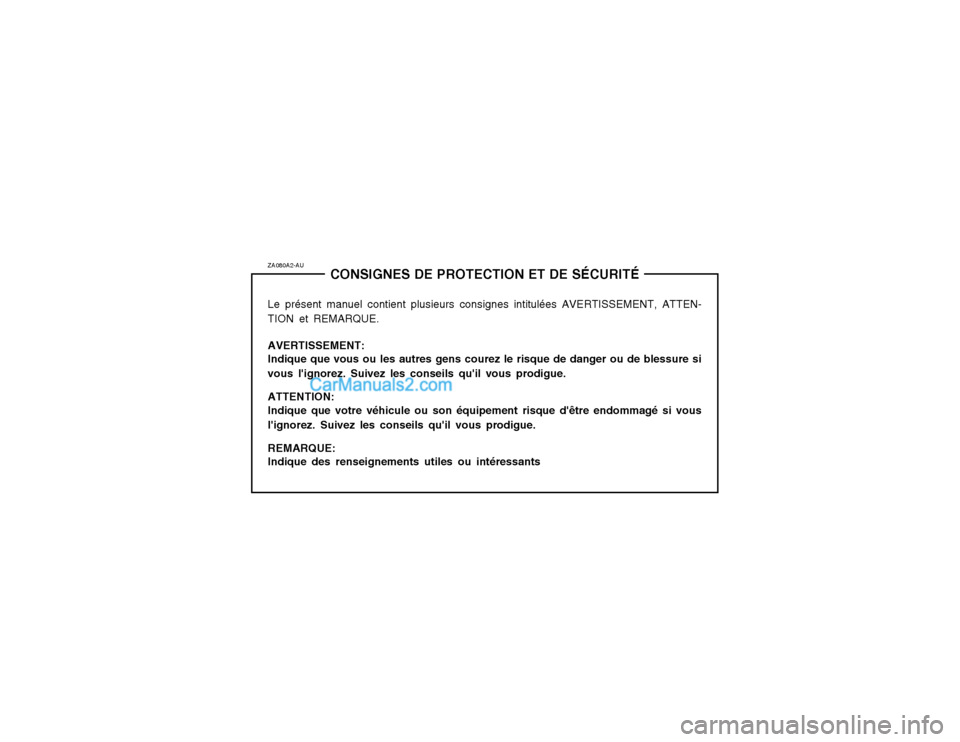

ZA080A2-AUCONSIGNES DE PROTECTION ET DE SÉCURITÉ
Le présent manuel contient plusieurs consignes intitulées AVERTISSEMENT, ATTEN- TION et REMARQUE. AVERTISSEMENT: Indique que vous ou les autres gens courez le risque de danger ou de blessure si vous l'ignorez. Suivez les conseils qu'il vous prodigue. ATTENTION: Indique que votre véhicule ou son équipement risque d'être endommagé si vous l'ignorez. Suivez les conseils qu'il vous prodigue. REMARQUE: Indique des renseignements utiles ou intéressants
Page 7 of 156

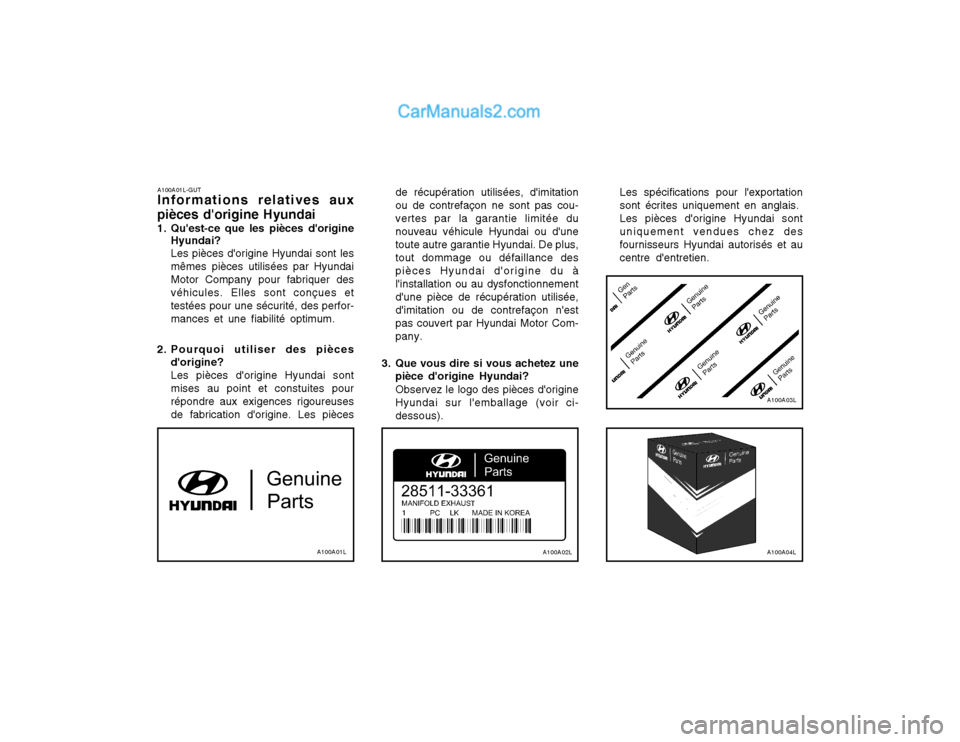

A100A01L-GUT Informations relatives aux
pièces d'origine Hyundai
1. Qu'est-ce que les pièces d'origine Hyundai? Les pièces d'origine Hyundai sont les mêmes pièces utilisées par HyundaiMotor Company pour fabriquer desvéhicules. Elles sont conçues ettestées pour une sécurité, des perfor-mances et une fiabilité optimum.
2. Pourquoi utiliser des pièces d'origine? Les pièces d'origine Hyundai sont mises au point et constuites pourrépondre aux exigences rigoureusesde fabrication d'origine. Les pièces Les spécifications pour l'exportationsont écrites uniquement en anglais. Les pièces d'origine Hyundai sont uniquement vendues chez desfournisseurs Hyundai autorisés et aucentre d'entretien.
de récupération utilisées, d'imitationou de contrefaçon ne sont pas cou-vertes par la garantie limitée dunouveau véhicule Hyundai ou d'unetoute autre garantie Hyundai. De plus,tout dommage ou défaillance despièces Hyundai d'origine du àl'installation ou au dysfonctionnementd'une pièce de récupération utilisée,d'imitation ou de contrefaçon n'estpas couvert par Hyundai Motor Com-pany.
3. Que vous dire si vous achetez une pièce d'origine Hyundai? Observez le logo des pièces d'origine Hyundai sur l'emballage (voir ci-dessous).
A100A01LA100A02LA100A04L
A100A03L
Page 8 of 156

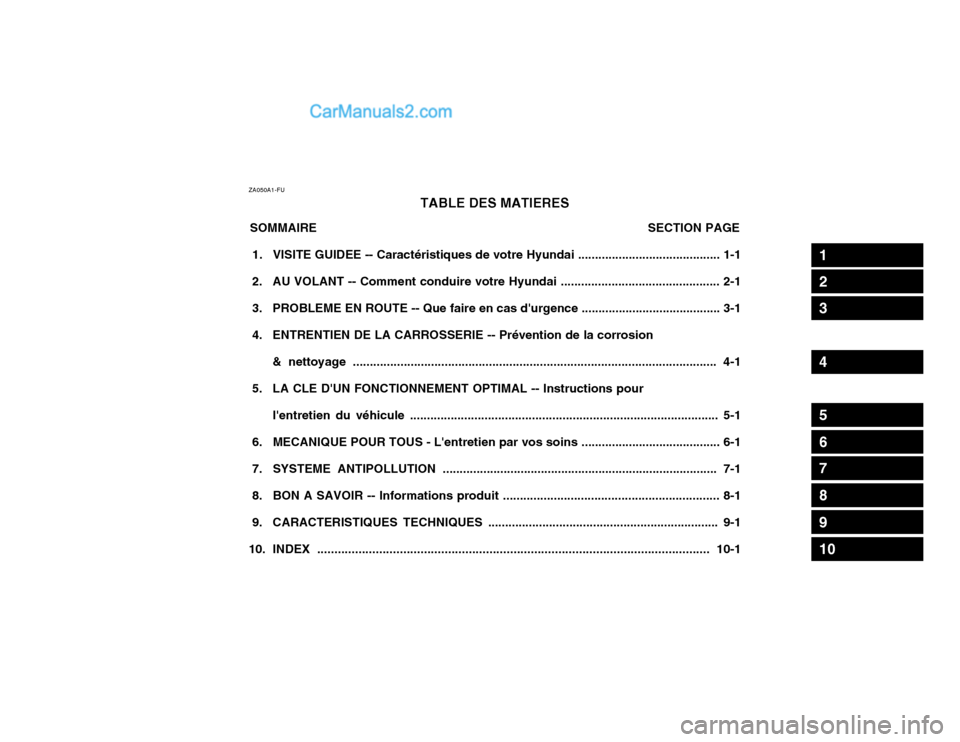

ZA050A1-FUTABLE DES MATIERES
SOMMAIRE SECTION PAGE
1. VISITE GUIDEE -- Caractéristiques de votre Hyundai .......................................... 1-1
2. AU VOLANT -- Comment conduire votre Hyundai ............................................... 2-1
3. PROBLEME EN ROUTE -- Que faire en cas d'urgence ......................................... 3-1
4. ENTRENTIEN DE LA CARROSSERIE -- Prévention de la corrosion & nettoyage ........................................................................................................... 4-1
5. LA CLE D'UN FONCTIONNEMENT OPTIMAL -- Instructions pour
l'entretien du véhicule ........................................................................................... 5-1
6. MECANIQUE POUR TOUS - L'entretien par vos soins ......................................... 6-1
7. SYSTEME ANTIPOLLUTION ................................................................................. 7-1
8. BON A SAVOIR -- Informations produit ................................................................ 8-1
9. CARACTERISTIQUES TECHNIQUES .................................................................... 9-1
10. INDEX .................................................................................................................. 10- 1
1
2
3
4
5
6
7
8
9
10
Page 9 of 156

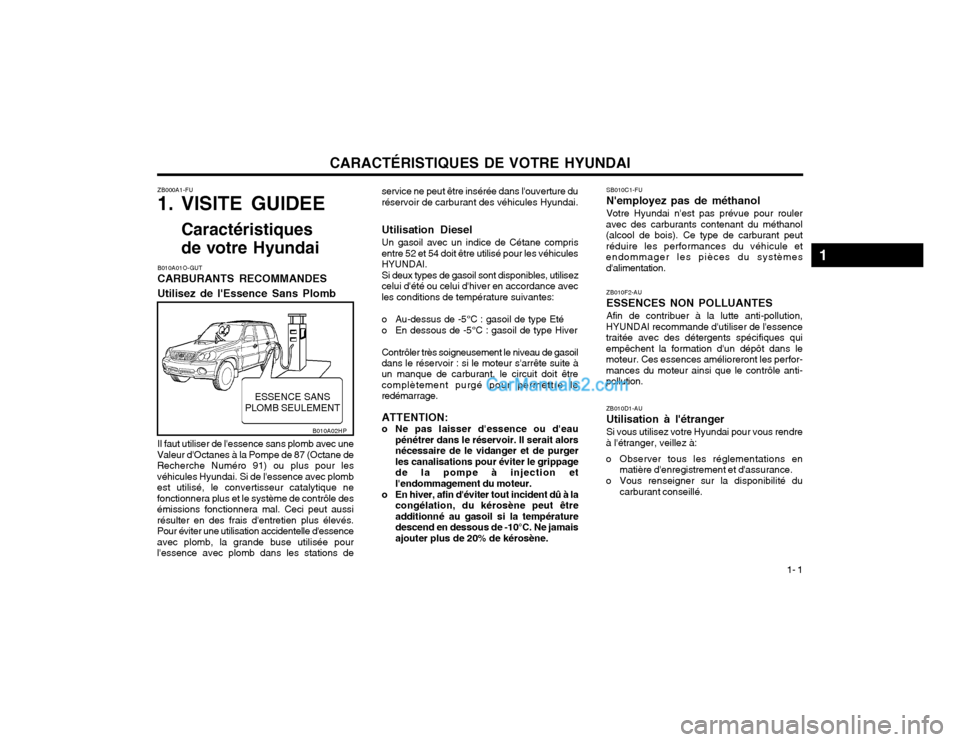

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 1
ZB000A1-FU
1. VISITE GUIDEE
Caractéristiques
de votre Hyundai
B010A01O-GUT CARBURANTS RECOMMANDES Utilisez de l'Essence Sans Plomb Il faut utiliser de l'essence sans plomb avec une
Valeur d'Octanes à la Pompe de 87 (Octane de Recherche Numéro 91) ou plus pour lesvéhicules Hyundai. Si de l'essence avec plombest utilisé, le convertisseur catalytique nefonctionnera plus et le système de contrôle desémissions fonctionnera mal. Ceci peut aussirésulter en des frais d'entretien plus élevés.Pour éviter une utilisation accidentelle d'essenceavec plomb, la grande buse utilisée pourl'essence avec plomb dans les stations de service ne peut être insérée dans l'ouverture duréservoir de carburant des véhicules Hyundai.
Utilisation Diesel Un gasoil avec un indice de Cétane compris
entre 52 et 54 doit être utilisé pour les véhicules HYUNDAI. Si deux types de gasoil sont disponibles, utilisez
celui d'été ou celui d'hiver en accordance avecles conditions de température suivantes:
o Au-dessus de -5°C : gasoil de type Eté
o En dessous de -5°C : gasoil de type Hiver Contrôler très soigneusement le niveau de gasoil
dans le réservoir : si le moteur s'arrête suite à un manque de carburant, le circuit doit être complètement purgé pour permettre leredémarrage.
ATTENTION:
o Ne pas laisser d'essence ou d'eau pénétrer dans le réservoir. Il serait alorsnécessaire de le vidanger et de purgerles canalisations pour éviter le grippagede la pompe à injection etl'endommagement du moteur.
o En hiver, afin d'éviter tout incident dû à la congélation, du kérosène peut êtreadditionné au gasoil si la températuredescend en dessous de -10°C. Ne jamaisajouter plus de 20% de kérosène. ZB010D1-AU Utilisation à l'étrangerSi vous utilisez votre Hyundai pour vous rendre
à l'étranger, veillez à:
o Observer tous les réglementations en matière d'enregistrement et d'assurance.
o Vous renseigner sur la disponibilité du carburant conseillé.
ZB010F2-AU ESSENCES NON POLLUANTESAfin de contribuer à la lutte anti-pollution,
HYUNDAI recommande d'utiliser de l'essence traitée avec des détergents spécifiques quiempêchent la formation d'un dépôt dans lemoteur. Ces essences amélioreront les perfor-mances du moteur ainsi que le contrôle anti-pollution.
B010A02HP
ESSENCE SANS
PLOMB SEULEMENT SB010C1-FU N'employez pas de méthanolVotre Hyundai n'est pas prévue pour rouler
avec des carburants contenant du méthanol (alcool de bois). Ce type de carburant peutréduire les performances du véhicule etendommager les pièces du systèmesd'alimentation.
1
Page 10 of 156
CARACTÉRISTIQUES DE VOTRE HYUNDAI

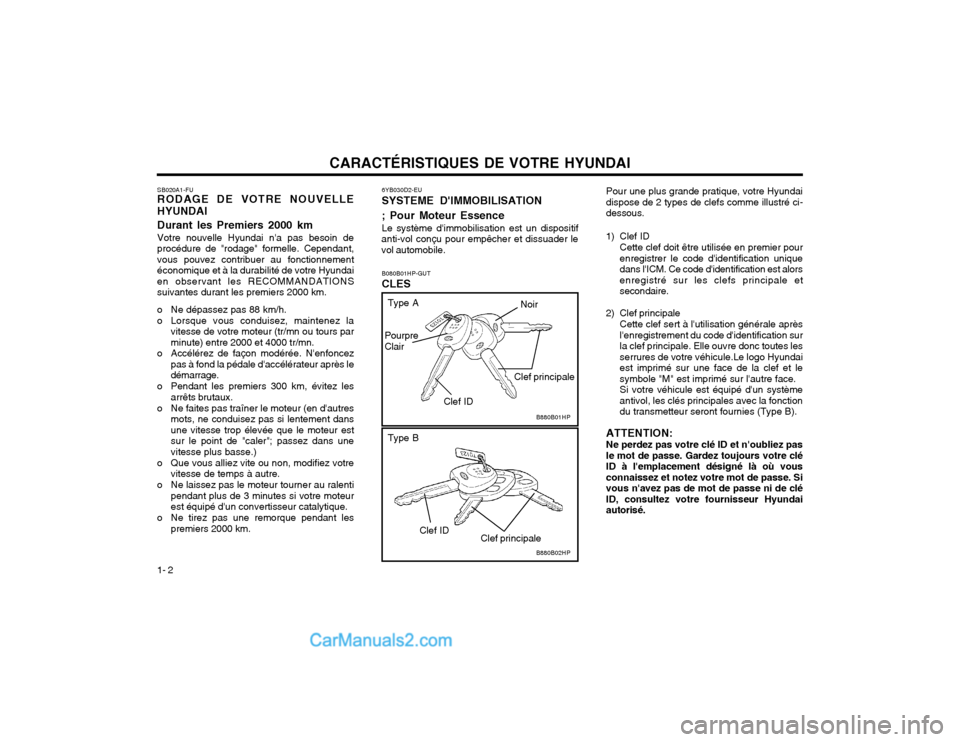

1- 2 6YB030D2-EU SYSTEME D'IMMOBILISATION ; Pour Moteur Essence Le système d'immobilisation est un dispositif
anti-vol conçu pour empêcher et dissuader le vol automobile.
B080B01HP-GUT CLES Pour une plus grande pratique, votre Hyundai dispose de 2 types de clefs comme illustré ci-dessous.
1) Clef ID
Cette clef doit être utilisée en premier pour enregistrer le code d'identification uniquedans l'ICM. Ce code d'identification est alorsenregistré sur les clefs principale etsecondaire.
2) Clef principale Cette clef sert à l'utilisation générale aprèsl'enregistrement du code d'identification surla clef principale. Elle ouvre donc toutes lesserrures de votre véhicule.Le logo Hyundaiest imprimé sur une face de la clef et lesymbole "M" est imprimé sur l'autre face.Si votre véhicule est équipé d'un systèmeantivol, les clés principales avec la fonctiondu transmetteur seront fournies (Type B).
ATTENTION: Ne perdez pas votre clé ID et n'oubliez pas le mot de passe. Gardez toujours votre cléID à l'emplacement désigné là où vousconnaissez et notez votre mot de passe. Sivous n'avez pas de mot de passe ni de cléID, consultez votre fournisseur Hyundaiautorisé.
SB020A1-FU RODAGE DE VOTRE NOUVELLE HYUNDAI Durant les Premiers 2000 km Votre nouvelle Hyundai n'a pas besoin de procédure de "rodage" formelle. Cependant,vous pouvez contribuer au fonctionnementéconomique et à la durabilité de votre Hyundaien observant les RECOMMANDATIONSsuivantes durant les premiers 2000 km.
o Ne dépassez pas 88 km/h.
o Lorsque vous conduisez, maintenez la vitesse de votre moteur (tr/mn ou tours par minute) entre 2000 et 4000 tr/mn.
o Accélérez de façon modérée. N'enfoncez pas à fond la pédale d'accélérateur après ledémarrage.
o Pendant les premiers 300 km, évitez les arrêts brutaux.
o Ne faites pas traîner le moteur (en d'autres mots, ne conduisez pas si lentement dansune vitesse trop élevée que le moteur estsur le point de "caler"; passez dans unevitesse plus basse.)
o Que vous alliez vite ou non, modifiez votre vitesse de temps à autre.
o Ne laissez pas le moteur tourner au ralenti pendant plus de 3 minutes si votre moteurest équipé d'un convertisseur catalytique.
o Ne tirez pas une remorque pendant les premiers 2000 km. B880B01HP
B880B02HP
Pourpre Clair
Clef ID
Clef ID Clef principale
Clef principale
Noir
Type A Type B
