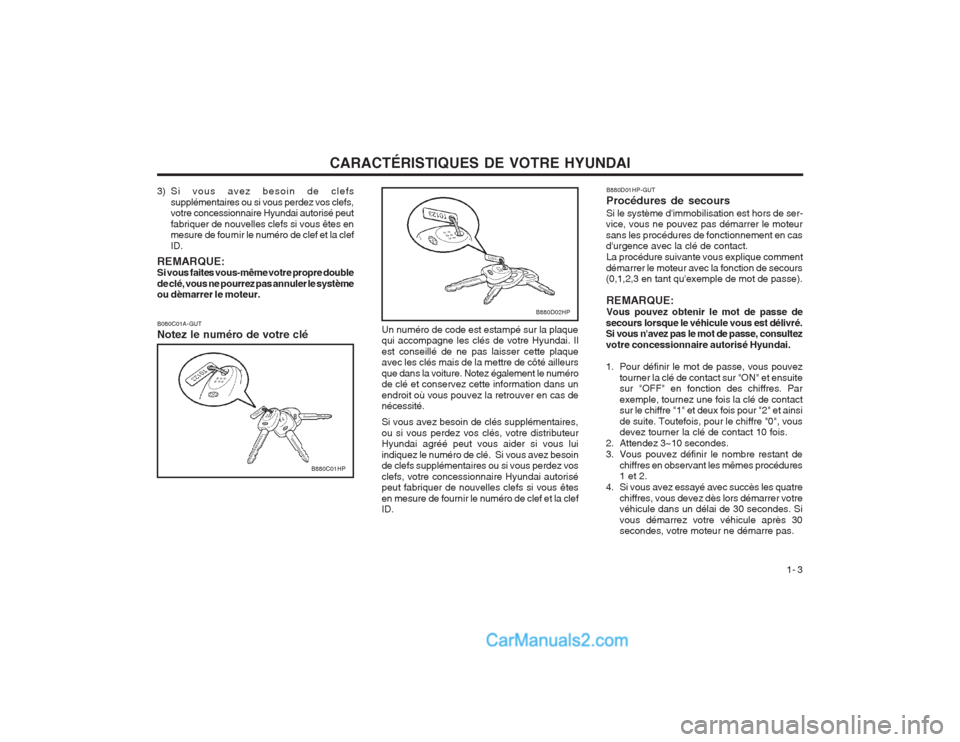

Page 11 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 3
B080C01A-GUT Notez le numéro de votre clé
B880C01HP
3) Si vous avez besoin de clefssupplémentaires ou si vous perdez vos clefs, votre concessionnaire Hyundai autorisé peut fabriquer de nouvelles clefs si vous êtes en mesure de fournir le numéro de clef et la clef ID.
REMARQUE: Si vous faites vous-même votre propre double de clé, vous ne pourrez pas annuler le système ou dèmarrer le moteur.
Un numéro de code est estampé sur la plaquequi accompagne les clés de votre Hyundai. Il est conseillé de ne pas laisser cette plaque avec les clés mais de la mettre de côté ailleurs que dans la voiture. Notez également le numéro de clé et conservez cette information dans un endroit où vous pouvez la retrouver en cas de nécessité. Si vous avez besoin de clés supplémentaires, ou si vous perdez vos clés, votre distributeur Hyundai agréé peut vous aider si vous lui indiquez le numéro de clé. Si vous avez besoin de clefs supplémentaires ou si vous perdez vos clefs, votre concessionnaire Hyundai autorisé peut fabriquer de nouvelles clefs si vous êtes en mesure de fournir le numéro de clef et la clef ID.B880D02HPB880D01HP-GUT Procédures de secoursSi le système d'immobilisation est hors de ser-
vice, vous ne pouvez pas démarrer le moteur sans les procédures de fonctionnement en cas d'urgence avec la clé de contact.
La procédure suivante vous explique comment
démarrer le moteur avec la fonction de secours(0,1,2,3 en tant qu'exemple de mot de passe).
REMARQUE: Vous pouvez obtenir le mot de passe de
secours lorsque le véhicule vous est délivré. Si vous n'avez pas le mot de passe, consultez votre concessionnaire autorisé Hyundai.
1. Pour définir le mot de passe, vous pouvez
tourner la clé de contact sur "ON" et ensuite sur "OFF" en fonction des chiffres. Par exemple, tournez une fois la clé de contact sur le chiffre "1" et deux fois pour "2" et ainsi de suite. Toutefois, pour le chiffre "0", vous devez tourner la clé de contact 10 fois.
2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre restant de chiffres en observant les mêmes procédures 1 et 2.
4. Si vous avez essayé avec succès les quatre chiffres, vous devez dès lors démarrer votrevéhicule dans un délai de 30 secondes. Si vous démarrez votre véhicule après 30 secondes, votre moteur ne démarre pas.

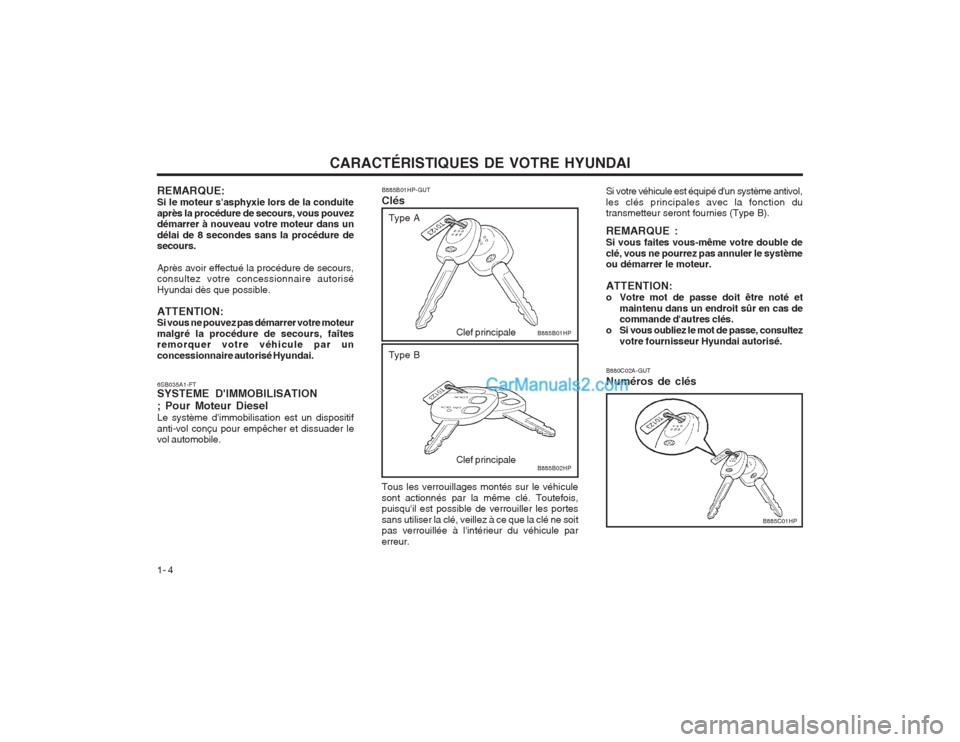

Page 12 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 4
REMARQUE: Si le moteur s'asphyxie lors de la conduiteaprès la procédure de secours, vous pouvez démarrer à nouveau votre moteur dans un délai de 8 secondes sans la procédure de secours. Après avoir effectué la procédure de secours, consultez votre concessionnaire autorisé Hyundai dès que possible. ATTENTION: Si vous ne pouvez pas démarrer votre moteur malgré la procédure de secours, faîtes remorquer votre véhicule par un concessionnaire autorisé Hyundai.
B880C02A-GUT Numéros de clés
6SB035A1-FT SYSTEME D'IMMOBILISATION ; Pour Moteur Diesel Le système d'immobilisation est un dispositif anti-vol conçu pour empêcher et dissuader le vol automobile. B885B01HP-GUT Clés Tous les verrouillages montés sur le véhicule sont actionnés par la même clé. Toutefois, puisqu'il est possible de verrouiller les portes sans utiliser la clé, veillez à ce que la clé ne soit pas verrouillée à l'intérieur du véhicule par erreur.
Clef principale
Si votre véhicule est équipé d'un système antivol,les clés principales avec la fonction du transmetteur seront fournies (Type B). REMARQUE : Si vous faites vous-même votre double declé, vous ne pourrez pas annuler le système ou démarrer le moteur. ATTENTION:
o Votre mot de passe doit être noté et
maintenu dans un endroit sûr en cas de commande d'autres clés.
o Si vous oubliez le mot de passe, consultez
votre fournisseur Hyundai autorisé.
Type A Type B
B885B01HP
B885B02HP
B885C01HP
Clef principale

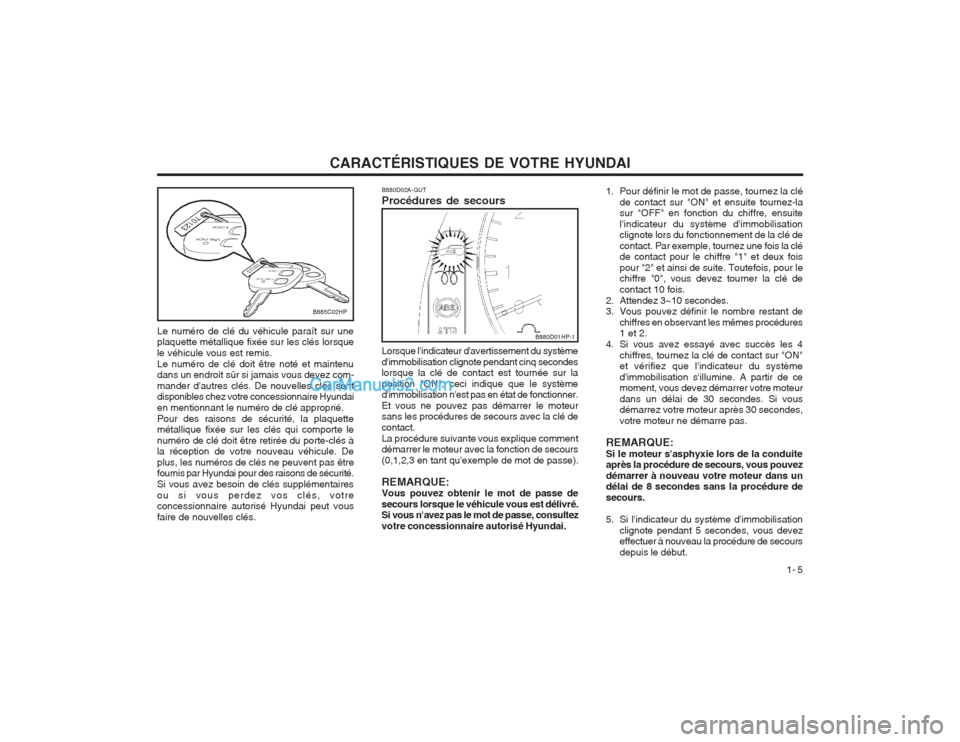

Page 13 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 5
Le numéro de clé du véhicule paraît sur une plaquette métallique fixée sur les clés lorsque le véhicule vous est remis.Le numéro de clé doit être noté et maintenu dans un endroit sûr si jamais vous devez com- mander d'autres clés. De nouvelles clés sont disponibles chez votre concessionnaire Hyundai en mentionnant le numéro de clé approprié.Pour des raisons de sécurité, la plaquette métallique fixée sur les clés qui comporte le numéro de clé doit être retirée du porte-clés à la réception de votre nouveau véhicule. De plus, les numéros de clés ne peuvent pas être fournis par Hyundai pour des raisons de sécurité. Si vous avez besoin de clés supplémentairesou si vous perdez vos clés, votre concessionnaire autorisé Hyundai peut vous faire de nouvelles clés.
B885C02HP
B880D02A-GUT Procédures de secours Lorsque l'indicateur d'avertissement du système d'immobilisation clignote pendant cinq secondes lorsque la clé de contact est tournée sur la position "ON", ceci indique que le système d'immobilisation n'est pas en état de fonctionner. Et vous ne pouvez pas démarrer le moteur sans les procédures de secours avec la clé de contact.La procédure suivante vous explique comment démarrer le moteur avec la fonction de secours (0,1,2,3 en tant qu'exemple de mot de passe). REMARQUE: Vous pouvez obtenir le mot de passe de secours lorsque le véhicule vous est délivré. Si vous n'avez pas le mot de passe, consultez votre concessionnaire autorisé Hyundai. 1. Pour définir le mot de passe, tournez la clé
de contact sur "ON" et ensuite tournez-la sur "OFF" en fonction du chiffre, ensuite l'indicateur du système d'immobilisation clignote lors du fonctionnement de la clé de contact. Par exemple, tournez une fois la clé de contact pour le chiffre "1" et deux fois pour "2" et ainsi de suite. Toutefois, pour le chiffre "0", vous devez tourner la clé de contact 10 fois.
2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre restant de chiffres en observant les mêmes procédures1 et 2.
4. Si vous avez essayé avec succès les 4 chiffres, tournez la clé de contact sur "ON"et vérifiez que l'indicateur du système d'immobilisation s'illumine. A partir de ce moment, vous devez démarrer votre moteur dans un délai de 30 secondes. Si vous démarrez votre moteur après 30 secondes, votre moteur ne démarre pas.
REMARQUE:Si le moteur s'asphyxie lors de la conduite après la procédure de secours, vous pouvez démarrer à nouveau votre moteur dans un délai de 8 secondes sans la procédure de secours.
5. Si l'indicateur du système d'immobilisation clignote pendant 5 secondes, vous devez effectuer à nouveau la procédure de secours depuis le début.
B880D01HP-1

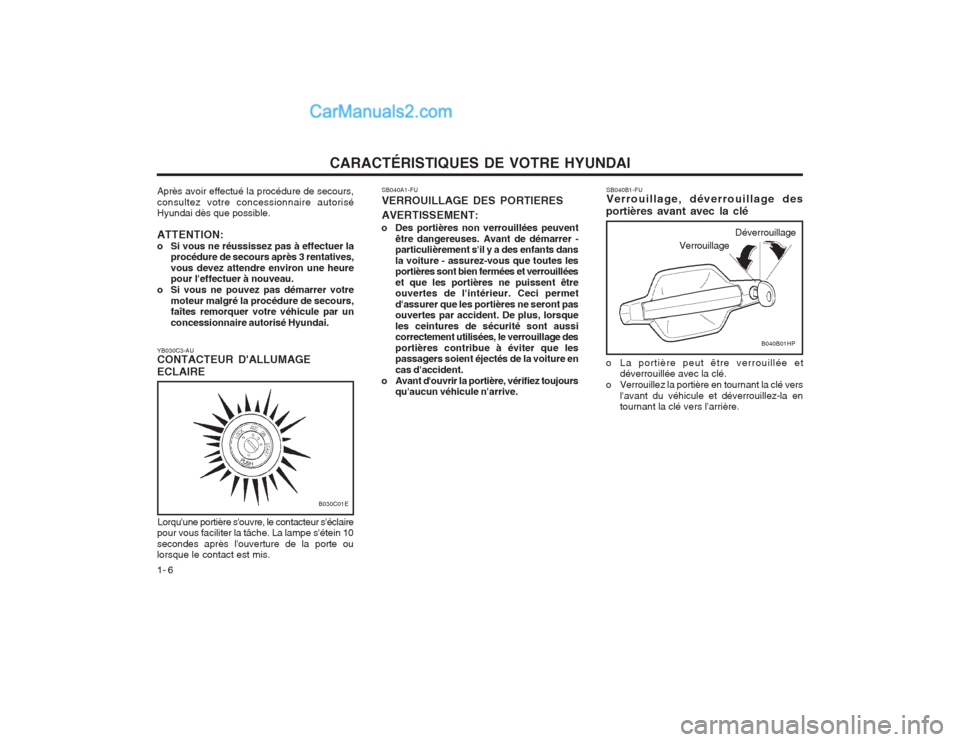

Page 14 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 6
Lorqu'une portière s'ouvre, le contacteur s'éclaire
pour vous faciliter la tâche. La lampe s'étein 10 secondes après l'ouverture de la porte ou lorsque le contact est mis. SB040A1-FU VERROUILLAGE DES PORTIERES AVERTISSEMENT:
o Des portières non verrouillées peuvent être dangereuses. Avant de démarrer - particulièrement s'il y a des enfants dans la voiture - assurez-vous que toutes les portières sont bien fermées et verrouillées et que les portières ne puissent être ouvertes de l'intérieur. Ceci permet d'assurer que les portières ne seront pas ouvertes par accident. De plus, lorsque les ceintures de sécurité sont aussi correctement utilisées, le verrouillage des portières contribue à éviter que les passagers soient éjectés de la voiture en cas d'accident.
o Avant d'ouvrir la portière, vérifiez toujours qu'aucun véhicule n'arrive. Déverrouillage
Verrouillage
SB040B1-FU Verrouillage, déverrouillage des
portières avant avec la clé
o La portière peut être verrouillée et déverrouillée avec la clé.
o Verrouillez la portière en tournant la clé vers l'avant du véhicule et déverrouillez-la en tournant la clé vers l'arrière.
B040B01HP
YB030C3-AU CONTACTEUR D'ALLUMAGE ECLAIRE
B030C01E
Après avoir effectué la procédure de secours, consultez votre concessionnaire autorisé Hyundai dès que possible. ATTENTION:
o Si vous ne réussissez pas à effectuer la
procédure de secours après 3 rentatives,vous devez attendre environ une heure pour l'effectuer à nouveau.
o Si vous ne pouvez pas démarrer votre moteur malgré la procédure de secours,faîtes remorquer votre véhicule par un concessionnaire autorisé Hyundai.

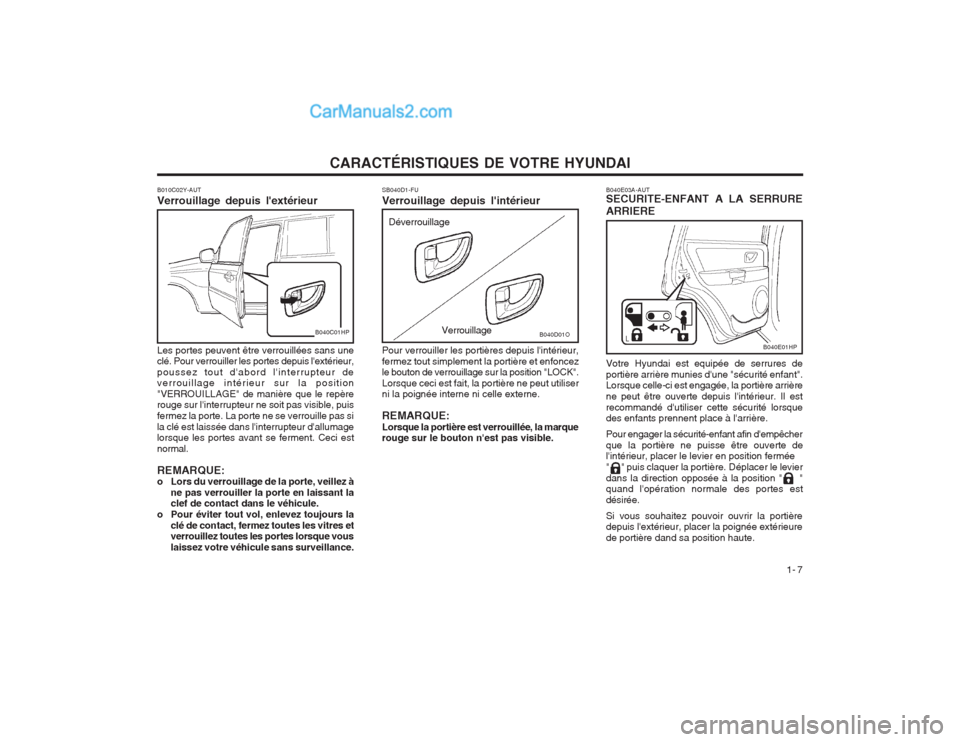

Page 15 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 7
B010C02Y-AUT Verrouillage depuis l'extérieur
Les portes peuvent être verrouillées sans une clé. Pour verrouiller les portes depuis l'extérieur,
poussez tout d'abord l'interrupteur de verrouillage intérieur sur la position "VERROUILLAGE" de manière que le repère rouge sur l'interrupteur ne soit pas visible, puis fermez la porte. La porte ne se verrouille pas sila clé est laissée dans l'interrupteur d'allumage lorsque les portes avant se ferment. Ceci est normal. REMARQUE:
o Lors du verrouillage de la porte, veillez à
ne pas verrouiller la porte en laissant laclef de contact dans le véhicule.
o Pour éviter tout vol, enlevez toujours la clé de contact, fermez toutes les vitres et
verrouillez toutes les portes lorsque vous laissez votre véhicule sans surveillance.
B040C01HP Verrouillage
Déverrouillage
SB040D1-FU Verrouillage depuis l'intérieur Pour verrouiller les portières depuis l'intérieur, fermez tout simplement la portière et enfoncez le bouton de verrouillage sur la position "LOCK". Lorsque ceci est fait, la portière ne peut utiliser ni la poignée interne ni celle externe. REMARQUE: Lorsque la portière est verrouillée, la marque rouge sur le bouton n'est pas visible. B040E03A-AUT SECURITE-ENFANT A LA SERRURE ARRIERE Votre Hyundai est equipée de serrures de portière arrière munies d'une "sécurité enfant". Lorsque celle-ci est engagée, la portière arrière ne peut être ouverte depuis l'intérieur. Il estrecommandé d'utiliser cette sécurité lorsque des enfants prennent place à l'arrière. Pour engager la sécurité-enfant afin d'empêcher que la portière ne puisse être ouverte de l'intérieur, placer le levier en position fermée
" " puis claquer la portière. Déplacer le levierdans la direction opposée à la position " " quand l'opération normale des portes est désirée. Si vous souhaitez pouvoir ouvrir la portière depuis l'extérieur, placer la poignée extérieure de portière dand sa position haute.
B040E01HP
B040D01O

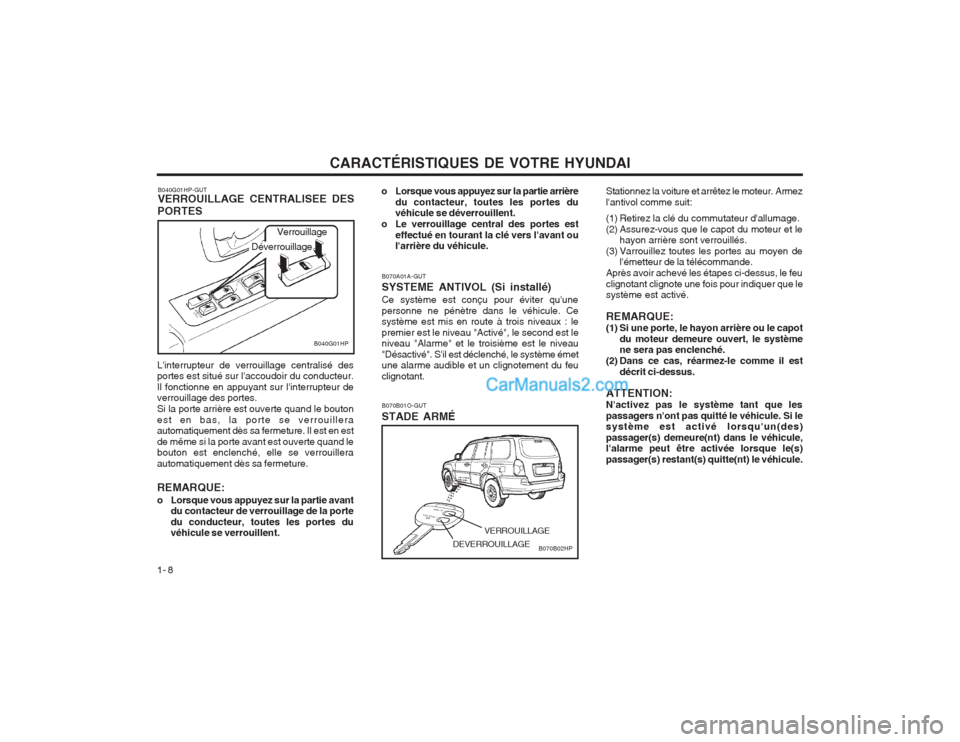

Page 16 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 8 B070A01A-GUT SYSTEME ANTIVOL (Si installé)Ce système est conçu pour éviter qu'une personne ne pénètre dans le véhicule. Ce système est mis en route à trois niveaux : le premier est le niveau "Activé", le second est le niveau "Alarme" et le troisième est le niveau "Désactivé". S'il est déclenché, le système émet une alarme audible et un clignotement du feu clignotant.
B070B02HP
B070B01O-GUT STADE ARMÉ
Stationnez la voiture et arrêtez le moteur. Armez l'antivol comme suit:
(1) Retirez la clé du commutateur d'allumage.
(2) Assurez-vous que le capot du moteur et le
hayon arrière sont verrouillés.
(3) Varrouillez toutes les portes au moyen de l'émetteur de la télécommande.
Après avoir achevé les étapes ci-dessus, le feuclignotant clignote une fois pour indiquer que le système est activé. REMARQUE:
(1) Si une porte, le hayon arrière ou le capot du moteur demeure ouvert, le système ne sera pas enclenché.
(2) Dans ce cas, réarmez-le comme il est
décrit ci-dessus.
ATTENTION: N'activez pas le système tant que lespassagers n'ont pas quitté le véhicule. Si le système est activé lorsqu'un(des) passager(s) demeure(nt) dans le véhicule, l'alarme peut être activée lorsque le(s) passager(s) restant(s) quitte(nt) le véhicule.
DEVERROUILLAGE VERROUILLAGE
B040G01HP-GUT VERROUILLAGE CENTRALISEE DES
PORTES
L'interrupteur de verrouillage centralisé des portes est situé sur l'accoudoir du conducteur. Il fonctionne en appuyant sur l'interrupteur de verrouillage des portes. Si la porte arrière est ouverte quand le boutonest en bas, la porte se verrouillera automatiquement dès sa fermeture. Il est en est de même si la porte avant est ouverte quand le bouton est enclenché, elle se verrouillera automatiquement dès sa fermeture. REMARQUE:
o Lorsque vous appuyez sur la partie avant du contacteur de verrouillage de la porte du conducteur, toutes les portes du véhicule se verrouillent.
B040G01HP o Lorsque vous appuyez sur la partie arrière
du contacteur, toutes les portes du véhicule se déverrouillent.
o Le verrouillage central des portes est
effectué en tourant la clé vers l'avant oul'arrière du véhicule.
Verrouillage
Déverrouillage

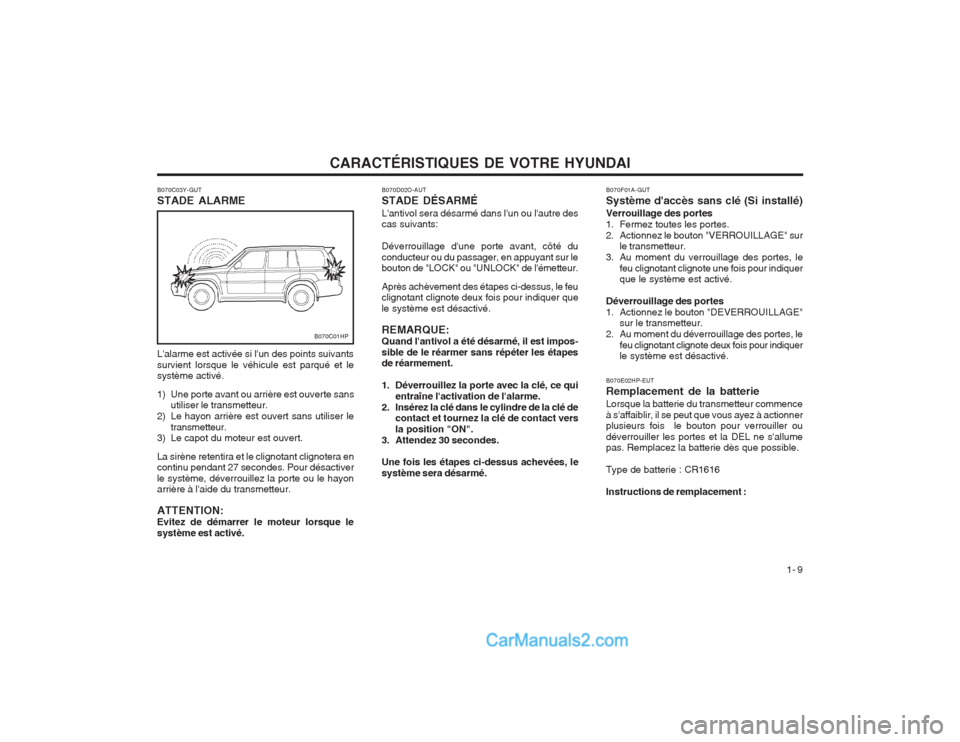

Page 17 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 9
B070C03Y-GUT STADE ALARME
B070C01HP
L'alarme est activée si l'un des points suivants survient lorsque le véhicule est parqué et le système activé.
1) Une porte avant ou arrière est ouverte sans
utiliser le transmetteur.
2) Le hayon arrière est ouvert sans utiliser le
transmetteur.
3) Le capot du moteur est ouvert.La sirène retentira et le clignotant clignotera en continu pendant 27 secondes. Pour désactiver le système, déverrouillez la porte ou le hayon arrière à l'aide du transmetteur. ATTENTION: Evitez de démarrer le moteur lorsque lesystème est activé. B070D02O-AUT STADE DÉSARMÉL'antivol sera désarmé dans l'un ou l'autre des cas suivants: Déverrouillage d'une porte avant, côté du conducteur ou du passager, en appuyant sur le bouton de "LOCK" ou "UNLOCK" de l'émetteur. Après achèvement des étapes ci-dessus, le feu clignotant clignote deux fois pour indiquer que le système est désactivé. REMARQUE: Quand l'antivol a été désarmé, il est impos-sible de le réarmer sans répéter les étapes de réarmement.
1. Déverrouillez la porte avec la clé, ce qui
entraîne l'activation de l'alarme.
2. Insérez la clé dans le cylindre de la clé de contact et tournez la clé de contact vers la position "ON".
3. Attendez 30 secondes. Une fois les étapes ci-dessus achevées, le système sera désarmé. B070F01A-GUT Système d'accès sans clé (Si installé)Verrouillage des portes
1. Fermez toutes les portes.
2. Actionnez le bouton "VERROUILLAGE" sur
le transmetteur.
3. Au moment du verrouillage des portes, le feu clignotant clignote une fois pour indiquer que le système est activé.
Déverrouillage des portes
1. Actionnez le bouton "DEVERROUILLAGE" sur le transmetteur.
2. Au moment du déverrouillage des portes, le
feu clignotant clignote deux fois pour indiquer le système est désactivé.
B070E02HP-EUT Remplacement de la batterieLorsque la batterie du transmetteur commence à s'affaiblir, il se peut que vous ayez à actionner plusieurs fois le bouton pour verrouiller ou déverrouiller les portes et la DEL ne s'allume pas. Remplacez la batterie dès que possible. Type de batterie : CR1616Instructions de remplacement :

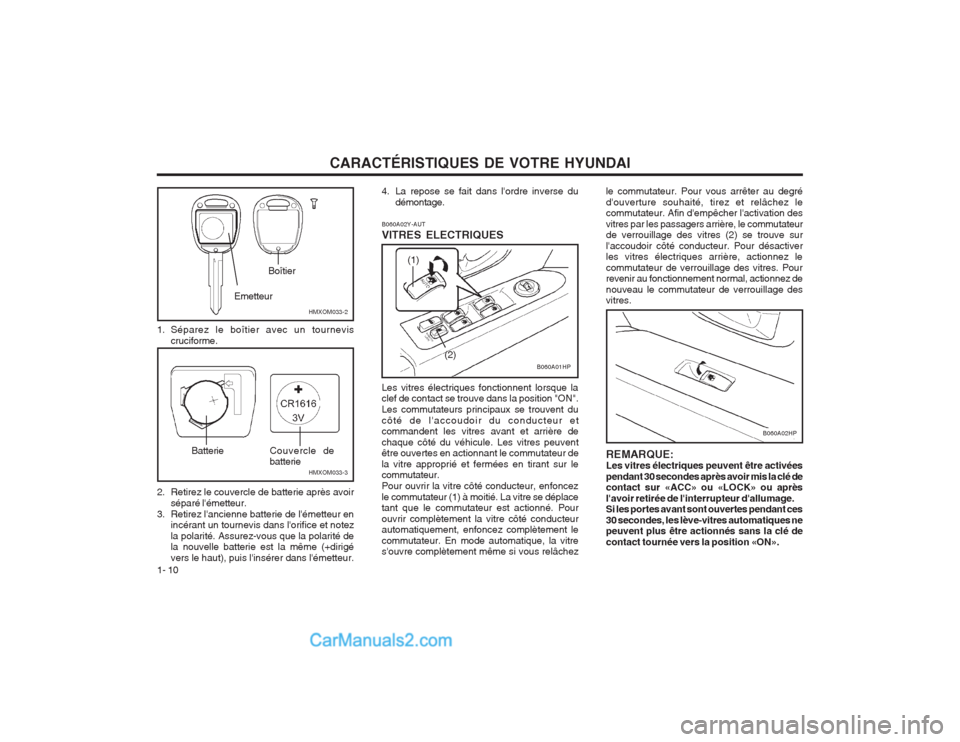

Page 18 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 10
B060A02HP
Les vitres électriques fonctionnent lorsque la clef de contact se trouve dans la position "ON". Les commutateurs principaux se trouvent ducôté de l'accoudoir du conducteur et commandent les vitres avant et arrière de chaque côté du véhicule. Les vitres peuvent être ouvertes en actionnant le commutateur de la vitre approprié et fermées en tirant sur le commutateur. Pour ouvrir la vitre côté conducteur, enfoncezle commutateur (1) à moitié. La vitre se déplace tant que le commutateur est actionné. Pour ouvrir complètement la vitre côté conducteur automatiquement, enfoncez complètement le commutateur. En mode automatique, la vitre s'ouvre complètement même si vous relâchez
B060A02Y-AUT VITRES ELECTRIQUES
(1)
(2)
B060A01HP
2. Retirez le couvercle de batterie après avoir séparé l'émetteur.
3. Retirez l'ancienne batterie de l'émetteur en incérant un tournevis dans l'orifice et notez la polarité. Assurez-vous que la polarité de la nouvelle batterie est la même (+dirigé vers le haut), puis l'insérer dans l'émetteur.
1. Séparez le boîtier avec un tournevis
cruciforme. le commutateur. Pour vous arrêter au degréd'ouverture souhaité, tirez et relâchez le commutateur. Afin d'empêcher l'activation des vitres par les passagers arrière, le commutateur de verrouillage des vitres (2) se trouve sur l'accoudoir côté conducteur. Pour désactiver les vitres électriques arrière, actionnez le commutateur de verrouillage des vitres. Pour revenir au fonctionnement normal, actionnez de nouveau le commutateur de verrouillage des vitres. REMARQUE: Les vitres électriques peuvent être activées pendant 30 secondes après avoir mis la clé de contact sur «ACC» ou «LOCK» ou après l'avoir retirée de l'interrupteur d'allumage. Si les portes avant sont ouvertes pendant ces 30 secondes, les lève-vitres automatiques ne peuvent plus être actionnés sans la clé de contact tournée vers la position «ON».
4. La repose se fait dans l'ordre inverse du
démontage.
HMXOM033-2
Emetteur
Boîtier
HMXOM033-3
BatterieCouvercle de batterie

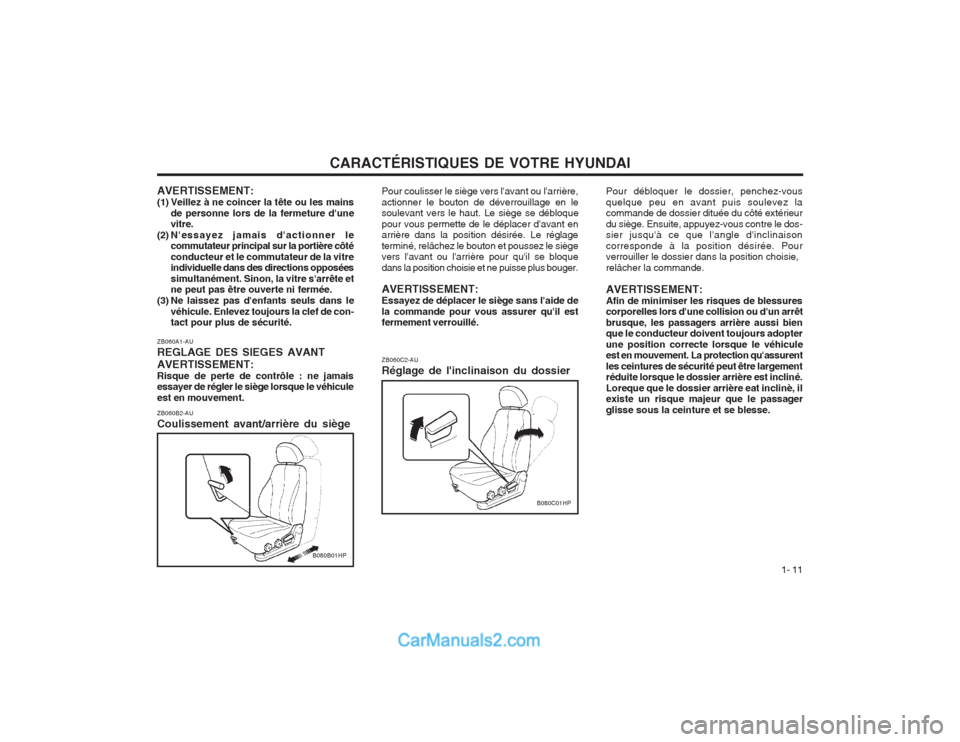

Page 19 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 11
ZB060A1-AU REGLAGE DES SIEGES AVANTAVERTISSEMENT: Risque de perte de contrôle : ne jamais essayer de régler le siège lorsque le véhicule est en mouvement. ZB060B2-AU Coulissement avant/arrière du siège
B080B01HP
AVERTISSEMENT:
(1) Veillez à ne coincer la tête ou les mains
de personne lors de la fermeture d'une vitre.
(2) N'essayez jamais d'actionner le commutateur principal sur la portière côté conducteur et le commutateur de la vitre individuelle dans des directions opposées simultanément. Sinon, la vitre s'arrête et ne peut pas être ouverte ni fermée.
(3) Ne laissez pas d'enfants seuls dans le véhicule. Enlevez toujours la clef de con-tact pour plus de sécurité. Pour coulisser le siège vers l'avant ou l'arrière, actionner le bouton de déverrouillage en le soulevant vers le haut. Le siège se débloque pour vous permette de le déplacer d'avant en arrière dans la position désirée. Le réglage terminé, relâchez le bouton et poussez le siège vers l'avant ou l'arrière pour qu'il se bloque dans la position choisie et ne puisse plus bouger. AVERTISSEMENT: Essayez de déplacer le siège sans l'aide dela commande pour vous assurer qu'il est fermement verrouillé. Pour débloquer le dossier, penchez-vous quelque peu en avant puis soulevez la commande de dossier dituée du côté extérieur du siège. Ensuite, appuyez-vous contre le dos- sier jusqu'à ce que l'angle d'inclinaison corresponde à la position désirée. Pour verrouiller le dossier dans la position choisie, relâcher la commande. AVERTISSEMENT: Afin de minimiser les risques de blessures corporelles lors d'une collision ou d'un arrêt brusque, les passagers arrière aussi bien que le conducteur doivent toujours adopter une position correcte lorsque le véhicule est en mouvement. La protection qu'assurent les ceintures de sécurité peut être largement réduite lorsque le dossier arrière est incliné. Loreque que le dossier arrière eat inclinè, il existe un risque majeur que le passager glisse sous la ceinture et se blesse.
ZB060C2-AU Réglage de l'inclinaison du dossier
B080C01HP

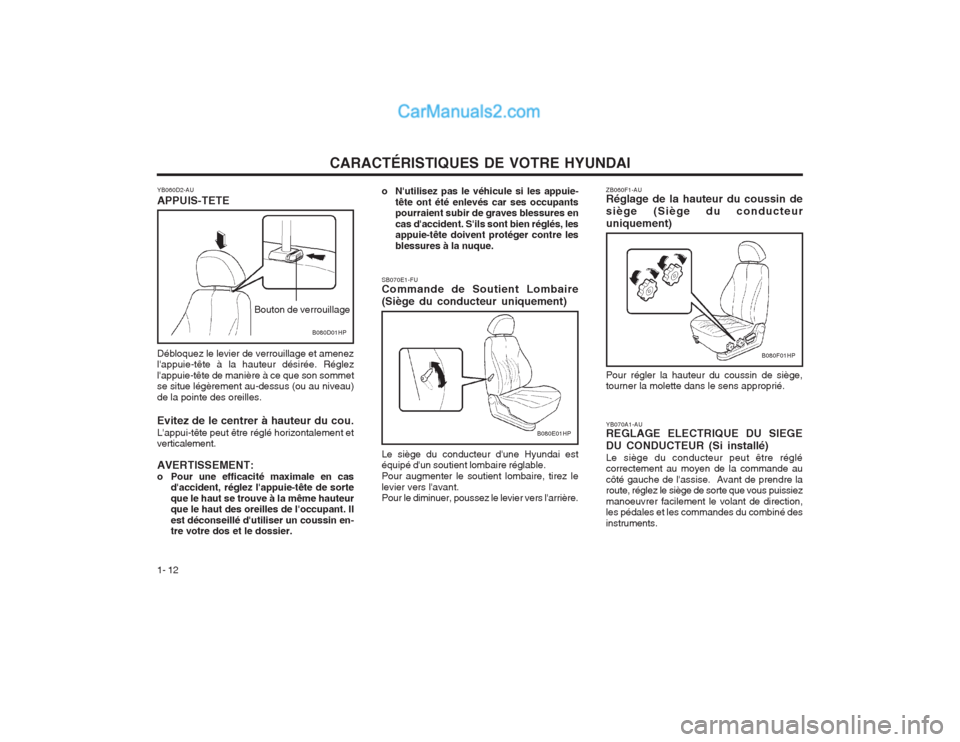

Page 20 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 12 ZB060F1-AU Réglage de la hauteur du coussin de siège (Siège du conducteuruniquement) Pour régler la hauteur du coussin de siège, tourner la molette dans le sens approprié.
B080F01HP
o N'utilisez pas le véhicule si les appuie-
tête ont été enlevés car ses occupants pourraient subir de graves blessures en cas d'accident. S'ils sont bien réglés, les appuie-tête doivent protéger contre les blessures à la nuque.
SB070E1-FU Commande de Soutient Lombaire (Siège du conducteur uniquement) Le siège du conducteur d'une Hyundai est équipé d'un soutient lombaire réglable. Pour augmenter le soutient lombaire, tirez lelevier vers l'avant. Pour le diminuer, poussez le levier vers l'arrière.
B080E01HPYB070A1-AU REGLAGE ELECTRIQUE DU SIEGE DU CONDUCTEUR (Si installé) Le siège du conducteur peut être réglé correctement au moyen de la commande au côté gauche de l'assise. Avant de prendre la route, réglez le siège de sorte que vous puissiez manoeuvrer facilement le volant de direction, les pédales et les commandes du combiné des instruments.
Bouton de verrouillage
YB060D2-AU APPUIS-TETE Débloquez le levier de verrouillage et amenez l'appuie-tête à la hauteur désirée. Réglez l'appuie-tête de manière à ce que son sommet se situe légèrement au-dessus (ou au niveau) de la pointe des oreilles. Evitez de le centrer à hauteur du cou. L'appui-tête peut être réglé horizontalement et verticalement. AVERTISSEMENT:
o Pour une efficacité maximale en cas
d'accident, réglez l'appuie-tête de sorteque le haut se trouve à la même hauteur que le haut des oreilles de l'occupant. Il est déconseillé d'utiliser un coussin en- tre votre dos et le dossier.
B080D01HP
