Page 21 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 13
B085C01HP
B085D01HP
B085B01HP
1
2

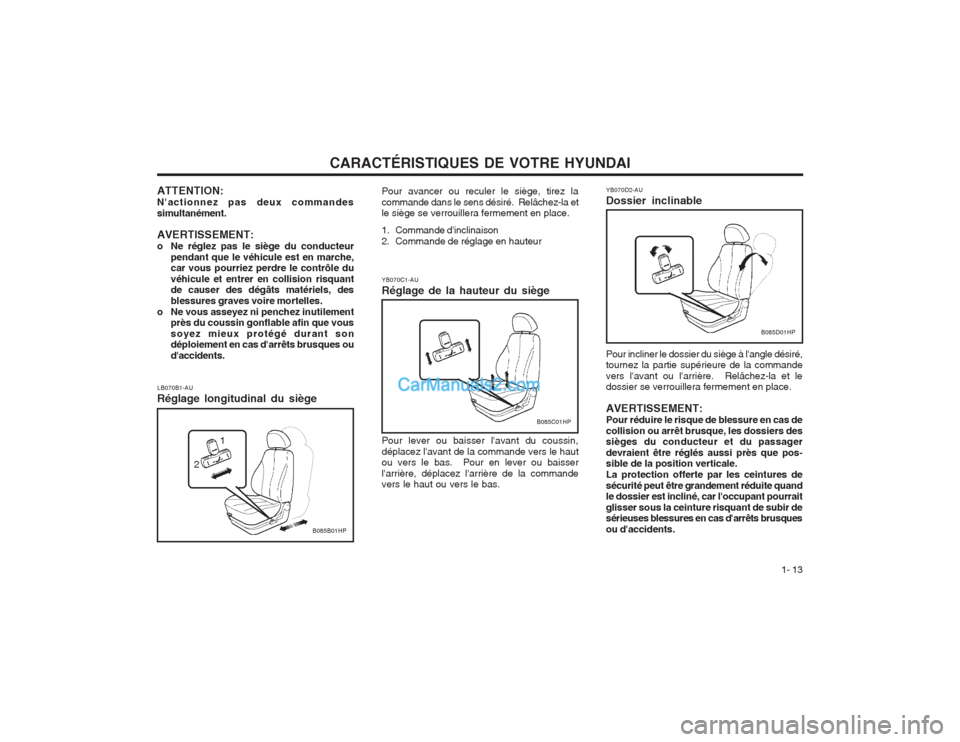

YB070D2-AU Dossier inclinable
YB070C1-AURéglage de la hauteur du siège Pour lever ou baisser l'avant du coussin, déplacez l'avant de la commande vers le haut ou vers le bas. Pour en lever ou baisser l'arrière, déplacez l'arrière de la commande vers le haut ou vers le bas. Pour incliner le dossier du siège à l'angle désiré,tournez la partie supérieure de la commande vers l'avant ou l'arrière. Relâchez-la et le dossier se verrouillera fermement en place. AVERTISSEMENT: Pour réduire le risque de blessure en cas decollision ou arrêt brusque, les dossiers des sièges du conducteur et du passager devraient être réglés aussi près que pos- sible de la position verticale. La protection offerte par les ceintures desécurité peut être grandement réduite quand le dossier est incliné, car l'occupant pourrait glisser sous la ceinture risquant de subir de sérieuses blessures en cas d'arrêts brusques ou d'accidents.
LB070B1-AU Réglage longitudinal du siège Pour avancer ou reculer le siège, tirez la commande dans le sens désiré. Relâchez-la et le siège se verrouillera fermement en place.
1. Commande d'inclinaison
2. Commande de réglage en hauteur
ATTENTION:N'actionnez pas deux commandessimultanément. AVERTISSEMENT:
o Ne réglez pas le siège du conducteur
pendant que le véhicule est en marche, car vous pourriez perdre le contrôle du véhicule et entrer en collision risquant de causer des dégâts matériels, des blessures graves voire mortelles.
o Ne vous asseyez ni penchez inutilement près du coussin gonflable afin que voussoyez mieux protégé durant son déploiement en cas d'arrêts brusques ou d'accidents.
Page 22 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 14

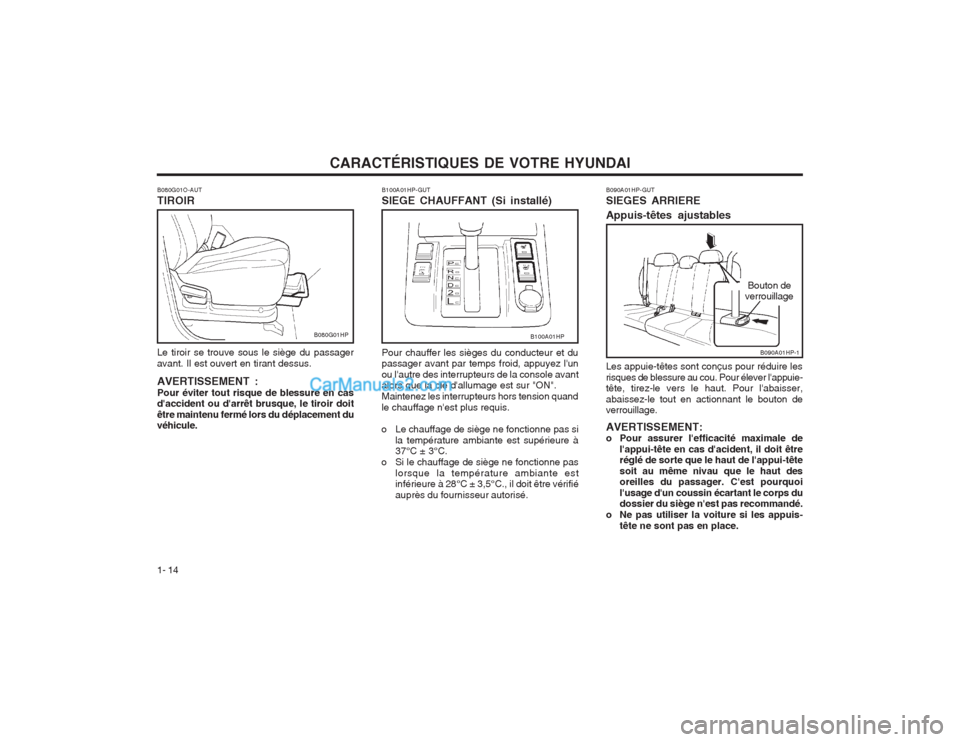

B090A01HP-GUT SIEGES ARRIERE Appuis-têtes ajustables
B090A01HP-1
Bouton de
verrouillage
Les appuie-têtes sont conçus pour réduire les risques de blessure au cou. Pour élever l'appuie- tête, tirez-le vers le haut. Pour l'abaisser, abaissez-le tout en actionnant le bouton de verrouillage. AVERTISSEMENT:
o Pour assurer l'efficacité maximale de
l'appui-tête en cas d'acident, il doit êtreréglé de sorte que le haut de l'appui-tête soit au même nivau que le haut des oreilles du passager. C'est pourquoi l'usage d'un coussin écartant le corps du dossier du siège n'est pas recommandé.
o Ne pas utiliser la voiture si les appuis- tête ne sont pas en place.
B080G01O-AUT TIROIR Le tiroir se trouve sous le siège du passager avant. Il est ouvert en tirant dessus. AVERTISSEMENT : Pour éviter tout risque de blessure en cas d'accident ou d'arrêt brusque, le tiroir doit être maintenu fermé lors du déplacement du véhicule.
B080G01HP
B100A01HP-GUT SIEGE CHAUFFANT (Si installé)
B100A01HP
Pour chauffer les sièges du conducteur et du passager avant par temps froid, appuyez l'un ou l'autre des interrupteurs de la console avant alors que la clé d'allumage est sur "ON". Maintenez les interrupteurs hors tension quandle chauffage n'est plus requis.
o Le chauffage de siège ne fonctionne pas si la température ambiante est supérieure à 37°C ± 3°C.
o Si le chauffage de siège ne fonctionne pas lorsque la température ambiante estinférieure à 28°C ± 3,5°C., il doit être vérifié auprès du fournisseur autorisé.

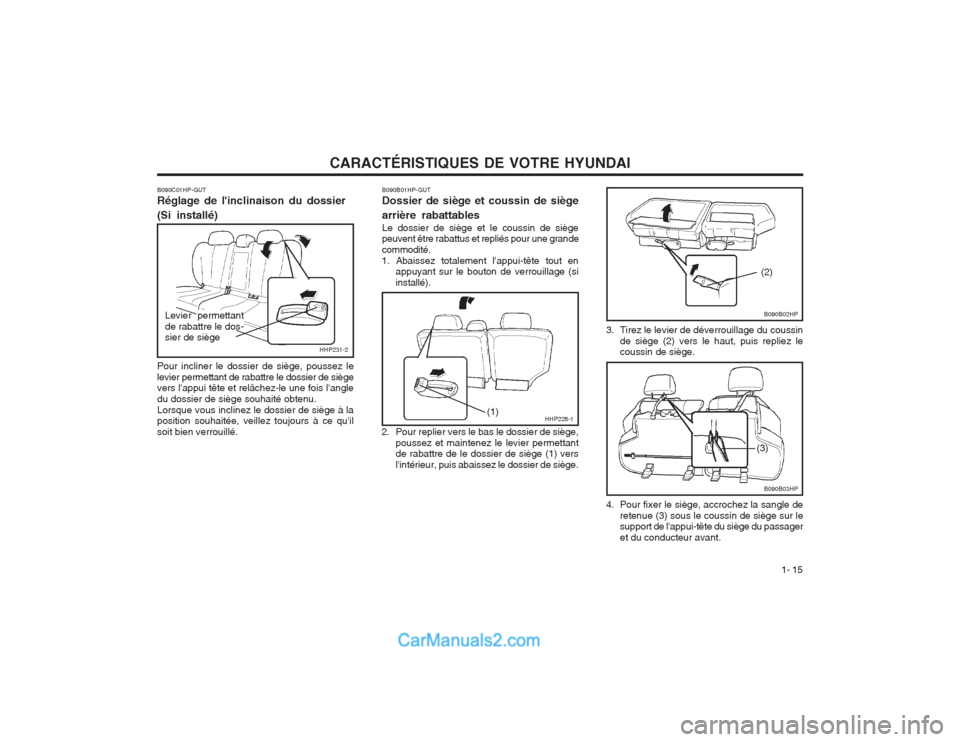

Page 23 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 15
B090B02HP
(2)
B090B03HP
(3)
HHP228-1(1)
B090B01HP-GUT Dossier de siège et coussin de siège arrière rabattables Le dossier de siège et le coussin de siège peuvent être rabattus et repliés pour une grande commodité.
1. Abaissez totalement l'appui-tête tout en appuyant sur le bouton de verrouillage (siinstallé).
2. Pour replier vers le bas le dossier de siège, poussez et maintenez le levier permettant de rabattre de le dossier de siège (1) vers l'intérieur, puis abaissez le dossier de siège. 3. Tirez le levier de déverrouillage du coussin
de siège (2) vers le haut, puis repliez le coussin de siège.
4. Pour fixer le siège, accrochez la sangle de retenue (3) sous le coussin de siège sur lesupport de l'appui-tête du siège du passager et du conducteur avant.
HHP231-2
B090C01HP-GUT Réglage de l'inclinaison du dossier (Si installé) Pour incliner le dossier de siège, poussez le levier permettant de rabattre le dossier de siège vers l'appui tête et relâchez-le une fois l'angle du dossier de siège souhaité obtenu.Lorsque vous inclinez le dossier de siège à la position souhaitée, veillez toujours à ce qu'il soit bien verrouillé.
Levier permettant de rabattre le dos- sier de siège
Page 24 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI

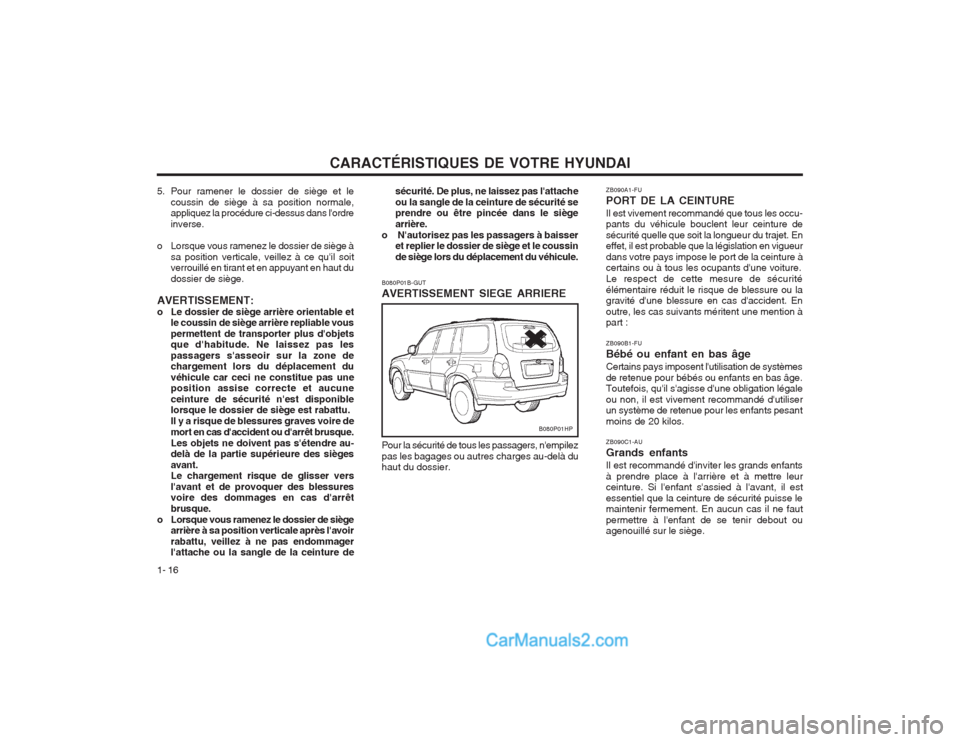

1- 16 ZB090A1-FU PORT DE LA CEINTUREIl est vivement recommandé que tous les occu- pants du véhicule bouclent leur ceinture de sécurité quelle que soit la longueur du trajet. En effet, il est probable que la législation en vigueur dans votre pays impose le port de la ceinture à certains ou à tous les ocupants d'une voiture. Le respect de cette mesure de sécuritéélémentaire réduit le risque de blessure ou la gravité d'une blessure en cas d'accident. En outre, les cas suivants méritent une mention à part : ZB090B1-FU Bébé ou enfant en bas âgeCertains pays imposent l'utilisation de systèmes de retenue pour bébés ou enfants en bas âge. Toutefois, qu'il s'agisse d'une obligation légale ou non, il est vivement recommandé d'utiliser un système de retenue pour les enfants pesant moins de 20 kilos. ZB090C1-AU Grands enfantsIl est recommandé d'inviter les grands enfants à prendre place à l'arrière et à mettre leur ceinture. Si l'enfant s'assied à l'avant, il est essentiel que la ceinture de sécurité puisse le maintenir fermement. En aucun cas il ne faut permettre à l'enfant de se tenir debout ou agenouillé sur le siège.
B080P01B-GUT AVERTISSEMENT SIEGE ARRIERE Pour la sécurité de tous les passagers, n'empilez pas les bagages ou autres charges au-delà du haut du dossier.
B080P01HP
sécurité. De plus, ne laissez pas l'attache ou la sangle de la ceinture de sécurité se prendre ou être pincée dans le siège arrière.
o N'autorisez pas les passagers à baisser et replier le dossier de siège et le coussinde siège lors du déplacement du véhicule.
5. Pour ramener le dossier de siège et le
coussin de siège à sa position normale, appliquez la procédure ci-dessus dans l'ordre inverse.
o Lorsque vous ramenez le dossier de siège à sa position verticale, veillez à ce qu'il soit verrouillé en tirant et en appuyant en haut du dossier de siège.
AVERTISSEMENT:
o Le dossier de siège arrière orientable et le coussin de siège arrière repliable vouspermettent de transporter plus d'objets que d'habitude. Ne laissez pas les passagers s'asseoir sur la zone de chargement lors du déplacement du véhicule car ceci ne constitue pas une position assise correcte et aucune ceinture de sécurité n'est disponible lorsque le dossier de siège est rabattu. Il y a risque de blessures graves voire demort en cas d'accident ou d'arrêt brusque.Les objets ne doivent pas s'étendre au- delà de la partie supérieure des sièges avant. Le chargement risque de glisser vers l'avant et de provoquer des blessures voire des dommages en cas d'arrêt brusque.
o Lorsque vous ramenez le dossier de siège arrière à sa position verticale après l'avoirrabattu, veillez à ne pas endommager l'attache ou la sangle de la ceinture de

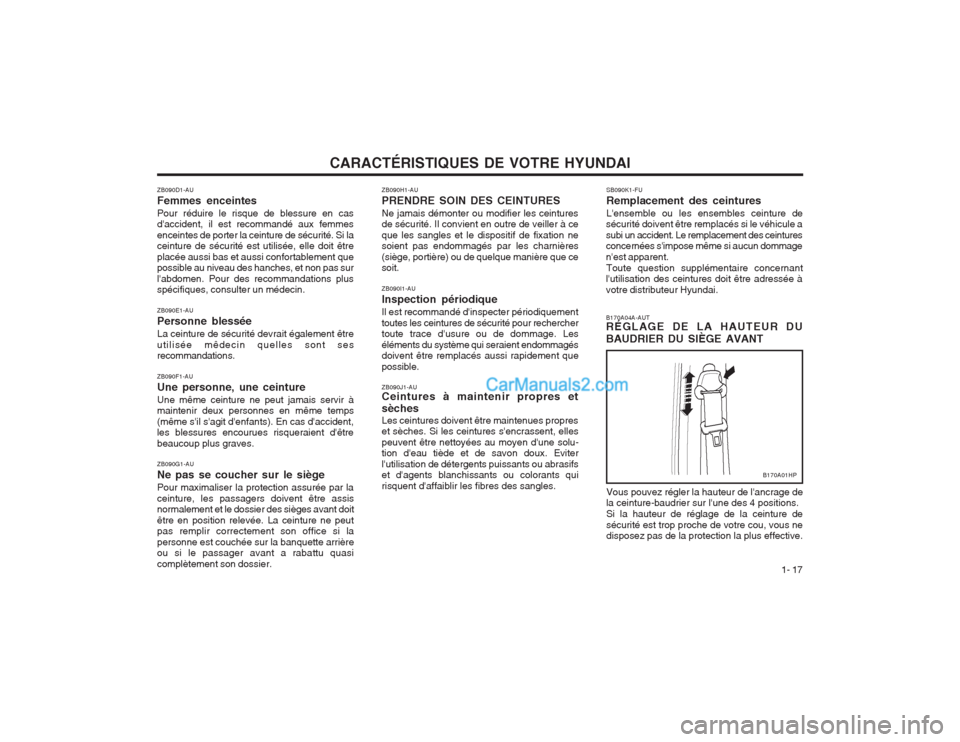

Page 25 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 17
ZB090H1-AU PRENDRE SOIN DES CEINTURESNe jamais démonter ou modifier les ceintures de sécurité. Il convient en outre de veiller à ce que les sangles et le dispositif de fixation ne soient pas endommagés par les charnières (siège, portière) ou de quelque manière que ce soit. ZB090I1-AU Inspection périodiqueIl est recommandé d'inspecter périodiquement toutes les ceintures de sécurité pour rechercher toute trace d'usure ou de dommage. Les éléments du système qui seraient endommagés doivent être remplacés aussi rapidement que possible. ZB090J1-AU Ceintures à maintenir propres et sèches Les ceintures doivent être maintenues propres et sèches. Si les ceintures s'encrassent, elles peuvent être nettoyées au moyen d'une solu- tion d'eau tiède et de savon doux. Eviter l'utilisation de détergents puissants ou abrasifs et d'agents blanchissants ou colorants qui risquent d'affaiblir les fibres des sangles.
ZB090D1-AU Femmes enceintesPour réduire le risque de blessure en cas d'accident, il est recommandé aux femmes enceintes de porter la ceinture de sécurité. Si la ceinture de sécurité est utilisée, elle doit être placée aussi bas et aussi confortablement que possible au niveau des hanches, et non pas sur l'abdomen. Pour des recommandations plus spécifiques, consulter un médecin. ZB090E1-AU Personne blesséeLa ceinture de sécurité devrait également être utilisée mêdecin quelles sont ses recommandations. ZB090F1-AU Une personne, une ceintureUne même ceinture ne peut jamais servir à maintenir deux personnes en même temps (même s'il s'agit d'enfants). En cas d'accident, les blessures encourues risqueraient d'être beaucoup plus graves. ZB090G1-AU Ne pas se coucher sur le siègePour maximaliser la protection assurée par la ceinture, les passagers doivent être assis normalement et le dossier des sièges avant doit être en position relevée. La ceinture ne peut pas remplir correctement son office si la personne est couchée sur la banquette arrière ou si le passager avant a rabattu quasi complètement son dossier.
B170A04A-AUT RÉGLAGE DE LA HAUTEUR DU BAUDRIER DU SIÈGE AVANT
SB090K1-FURemplacement des ceinturesL'ensemble ou les ensembles ceinture de
sécurité doivent être remplacés si le véhicule a subi un accident. Le remplacement des ceintures concernées s'impose même si aucun dommage n'est apparent.
Toute question supplémentaire concernant
l'utilisation des ceintures doit être adressée àvotre distributeur Hyundai.
Vous pouvez régler la hauteur de l'ancrage de la ceinture-baudrier sur l'une des 4 positions. Si la hauteur de réglage de la ceinture desécurité est trop proche de votre cou, vous ne disposez pas de la protection la plus effective.
B170A01HP
Page 26 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI

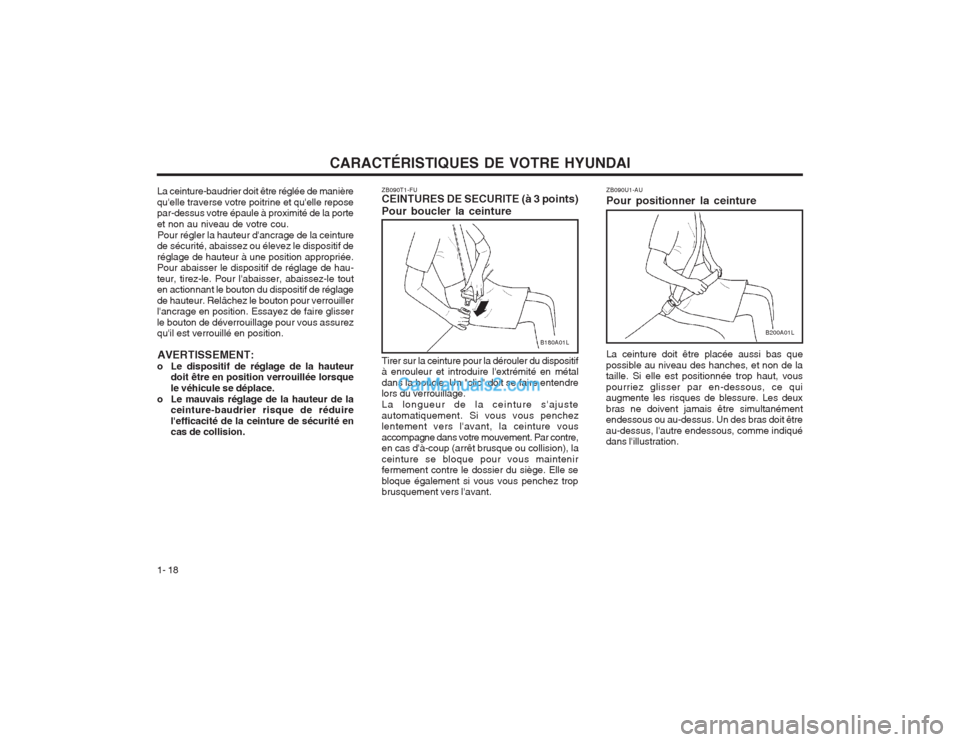

1- 18 ZB090U1-AU Pour positionner la ceinture
B200A01L
La ceinture doit être placée aussi bas que
possible au niveau des hanches, et non de la taille. Si elle est positionnée trop haut, vous pourriez glisser par en-dessous, ce qui augmente les risques de blessure. Les deux bras ne doivent jamais être simultanément endessous ou au-dessus. Un des bras doit être au-dessus, l'autre endessous, comme indiqué dans l'illustration.
ZB090T1-FU CEINTURES DE SECURITE (à 3 points) Pour boucler la ceintureB180A01L
Tirer sur la ceinture pour la dérouler du dispositif à enrouleur et introduire l'extrémité en métal dans la boucle. Un "clic" doit se faire entendre lors du verrouillage. La longueur de la ceinture s'ajusteautomatiquement. Si vous vous penchez lentement vers l'avant, la ceinture vous accompagne dans votre mouvement. Par contre, en cas d'à-coup (arrêt brusque ou collision), la ceinture se bloque pour vous maintenir fermement contre le dossier du siège. Elle se bloque également si vous vous penchez trop brusquement vers l'avant.
La ceinture-baudrier doit être réglée de manière qu'elle traverse votre poitrine et qu'elle repose par-dessus votre épaule à proximité de la porte et non au niveau de votre cou.
Pour régler la hauteur d'ancrage de la ceinture
de sécurité, abaissez ou élevez le dispositif deréglage de hauteur à une position appropriée. Pour abaisser le dispositif de réglage de hau- teur, tirez-le. Pour l'abaisser, abaissez-le tout en actionnant le bouton du dispositif de réglage de hauteur. Relâchez le bouton pour verrouiller l'ancrage en position. Essayez de faire glisser le bouton de déverrouillage pour vous assurez qu'il est verrouillé en position.
AVERTISSEMENT:
o Le dispositif de réglage de la hauteur doit être en position verrouillée lorsque le véhicule se déplace.
o Le mauvais réglage de la hauteur de la ceinture-baudrier risque de réduirel'efficacité de la ceinture de sécurité en cas de collision.
Page 27 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 19

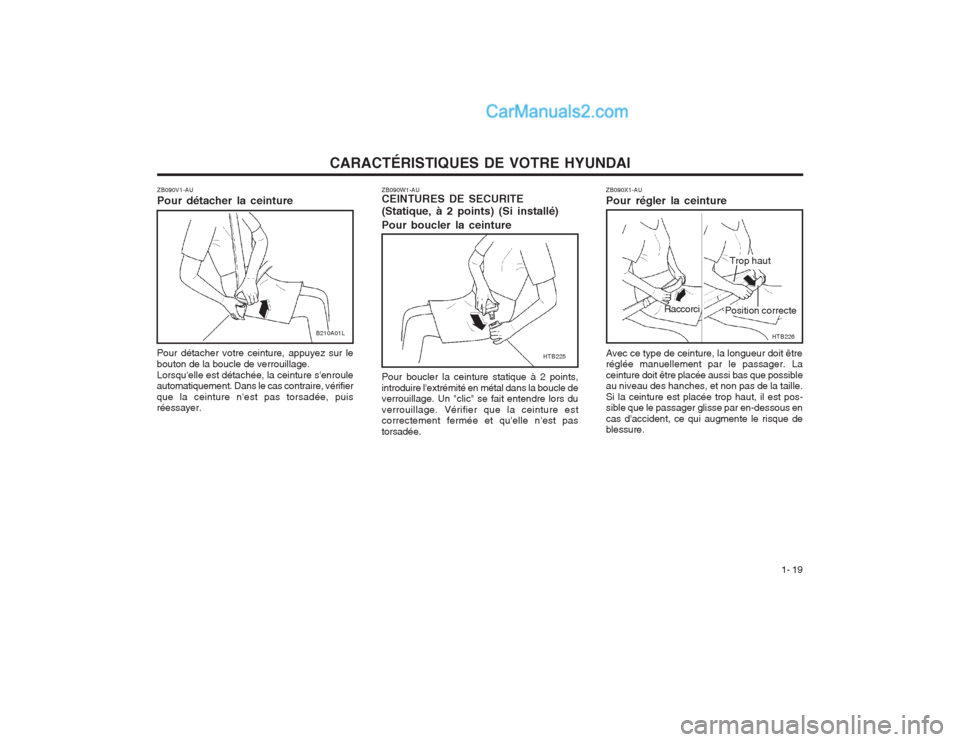

ZB090X1-AU Pour régler la ceinture
Position correcte
Avec ce type de ceinture, la longueur doit être réglée manuellement par le passager. La ceinture doit être placée aussi bas que possible au niveau des hanches, et non pas de la taille. Si la ceinture est placée trop haut, il est pos- sible que le passager glisse par en-dessous en cas d'accident, ce qui augmente le risque de blessure. Raccorci
HTB226
ZB090W1-AU CEINTURES DE SECURITE (Statique, à 2 points) (Si installé) Pour boucler la ceinture
HTB225
Pour boucler la ceinture statique à 2 points, introduire l'extrémité en métal dans la boucle de verrouillage. Un "clic" se fait entendre lors du verrouillage. Vérifier que la ceinture est correctement fermée et qu'elle n'est pas torsadée.
ZB090V1-AU Pour détacher la ceinture
B210A01L
Pour détacher votre ceinture, appuyez sur le bouton de la boucle de verrouillage.Lorsqu'elle est détachée, la ceinture s'enroule automatiquement. Dans le cas contraire, vérifier que la ceinture n'est pas torsadée, puis réessayer.
Trop haut
Page 28 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 20

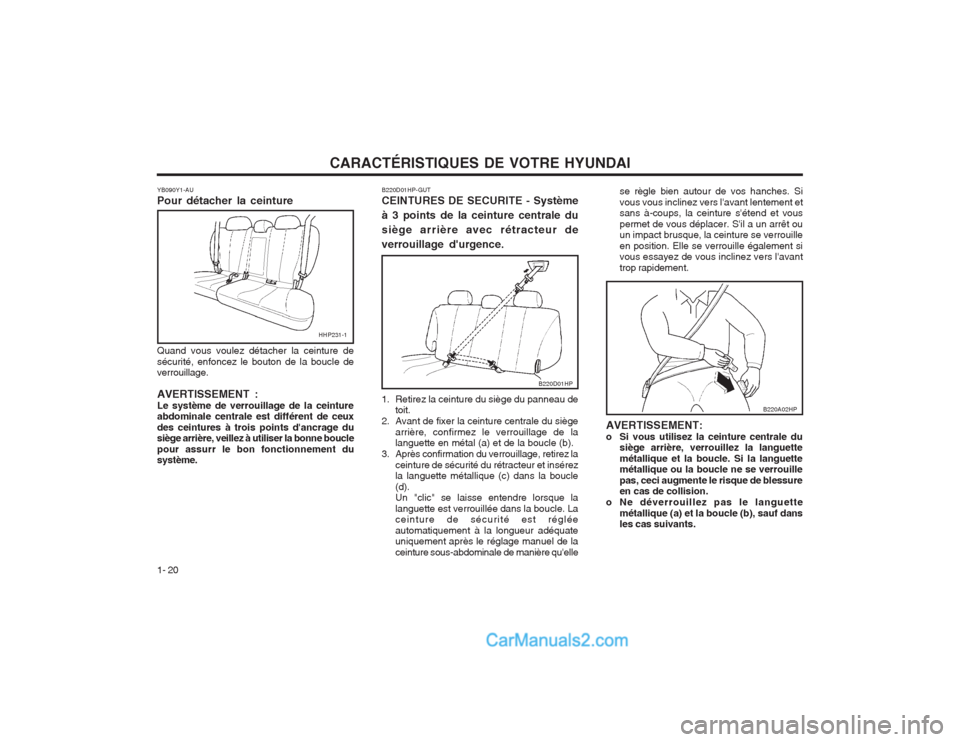

YB090Y1-AU Pour détacher la ceinture Quand vous voulez détacher la ceinture de sécurité, enfoncez le bouton de la boucle de verrouillage. AVERTISSEMENT : Le système de verrouillage de la ceinture abdominale centrale est différent de ceux des ceintures à trois points d'ancrage du siège arrière, veillez à utiliser la bonne boucle pour assurr le bon fonctionnement du système.
HHP231-1
B220D01HP-GUT CEINTURES DE SECURITE - Système à 3 points de la ceinture centrale dusiège arrière avec rétracteur deverrouillage d'urgence.
B220D01HP
1. Retirez la ceinture du siège du panneau de
toit.
2. Avant de fixer la ceinture centrale du siège arrière, confirmez le verrouillage de la languette en métal (a) et de la boucle (b).
3. Après confirmation du verrouillage, retirez la
ceinture de sécurité du rétracteur et insérezla languette métallique (c) dans la boucle (d). Un "clic" se laisse entendre lorsque la languette est verrouillée dans la boucle. La ceinture de sécurité est réglée automatiquement à la longueur adéquate uniquement après le réglage manuel de la ceinture sous-abdominale de manière qu'elle se règle bien autour de vos hanches. Sivous vous inclinez vers l'avant lentement et sans à-coups, la ceinture s'étend et vous permet de vous déplacer. S'il a un arrêt ou un impact brusque, la ceinture se verrouille en position. Elle se verrouille également si vous essayez de vous inclinez vers l'avant trop rapidement.B220A02HP
AVERTISSEMENT:
o Si vous utilisez la ceinture centrale du
siège arrière, verrouillez la languettemétallique et la boucle. Si la languette métallique ou la boucle ne se verrouille pas, ceci augmente le risque de blessure en cas de collision.
o Ne déverrouillez pas le languette métallique (a) et la boucle (b), sauf dansles cas suivants.
Page 29 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 21

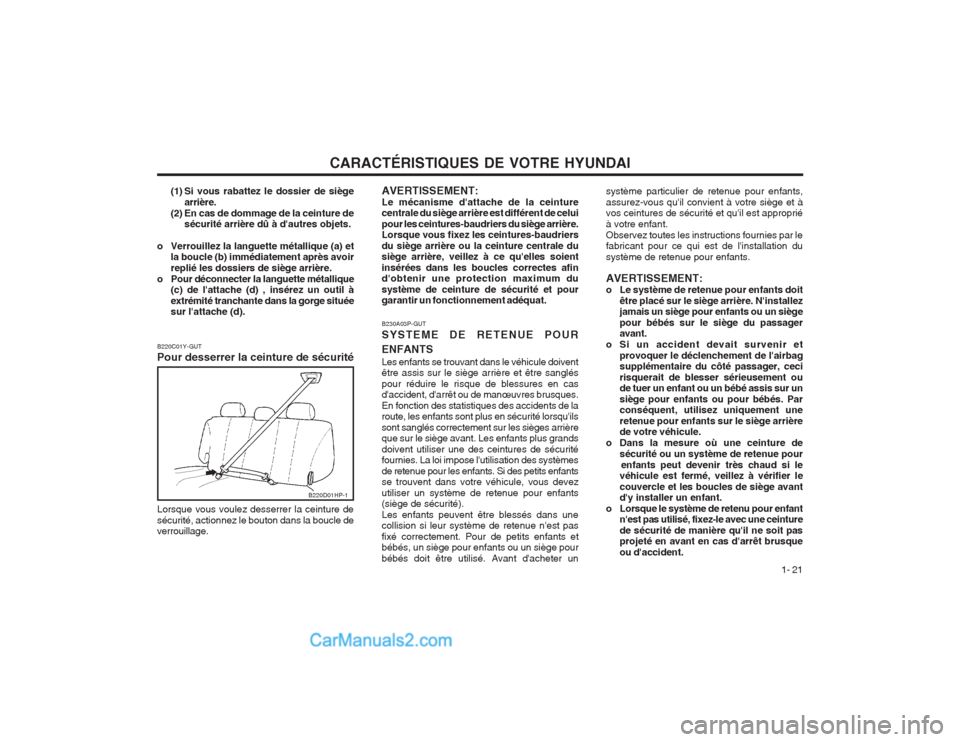

B220C01Y-GUT Pour desserrer la ceinture de sécurité Lorsque vous voulez desserrer la ceinture de sécurité, actionnez le bouton dans la boucle de verrouillage.
B220D01HP-1
système particulier de retenue pour enfants, assurez-vous qu'il convient à votre siège et à vos ceintures de sécurité et qu'il est approprié à votre enfant.Observez toutes les instructions fournies par le fabricant pour ce qui est de l'installation du système de retenue pour enfants. AVERTISSEMENT:
o Le système de retenue pour enfants doit
être placé sur le siège arrière. N'installez jamais un siège pour enfants ou un siège pour bébés sur le siège du passager avant.
o Si un accident devait survenir et provoquer le déclenchement de l'airbagsupplémentaire du côté passager, ceci risquerait de blesser sérieusement ou de tuer un enfant ou un bébé assis sur un siège pour enfants ou pour bébés. Par conséquent, utilisez uniquement une retenue pour enfants sur le siège arrière de votre véhicule.
o Dans la mesure où une ceinture de sécurité ou un système de retenue pour
enfants peut devenir très chaud si le véhicule est fermé, veillez à vérifier le couvercle et les boucles de siège avant d'y installer un enfant.
o Lorsque le système de retenu pour enfant n'est pas utilisé, fixez-le avec une ceinture de sécurité de manière qu'il ne soit pas projeté en avant en cas d'arrêt brusque ou d'accident.
B230A03P-GUT SYSTEME DE RETENUE POUR ENFANTS Les enfants se trouvant dans le véhicule doivent être assis sur le siège arrière et être sanglés pour réduire le risque de blessures en cas d'accident, d'arrêt ou de manœuvres brusques. En fonction des statistiques des accidents de la route, les enfants sont plus en sécurité lorsqu'ils sont sanglés correctement sur les sièges arrière que sur le siège avant. Les enfants plus grands doivent utiliser une des ceintures de sécurité fournies. La loi impose l'utilisation des systèmes de retenue pour les enfants. Si des petits enfants se trouvent dans votre véhicule, vous devez utiliser un système de retenue pour enfants (siège de sécurité). Les enfants peuvent être blessés dans une collision si leur système de retenue n'est pas fixé correctement. Pour de petits enfants et bébés, un siège pour enfants ou un siège pour bébés doit être utilisé. Avant d'acheter un
(1) Si vous rabattez le dossier de siège
arrière.
(2) En cas de dommage de la ceinture de sécurité arrière dû à d'autres objets.
o Verrouillez la languette métallique (a) et la boucle (b) immédiatement après avoirreplié les dossiers de siège arrière.
o Pour déconnecter la languette métallique (c) de l'attache (d) , insérez un outil àextrémité tranchante dans la gorge située sur l'attache (d). AVERTISSEMENT: Le mécanisme d'attache de la ceinture centrale du siège arrière est différent de celui pour les ceintures-baudriers du siège arrière. Lorsque vous fixez les ceintures-baudriers du siège arrière ou la ceinture centrale du siège arrière, veillez à ce qu'elles soient insérées dans les boucles correctes afin d'obtenir une protection maximum du système de ceinture de sécurité et pour garantir un fonctionnement adéquat.
Page 30 of 163
CARACTÉRISTIQUES DE VOTRE HYUNDAI

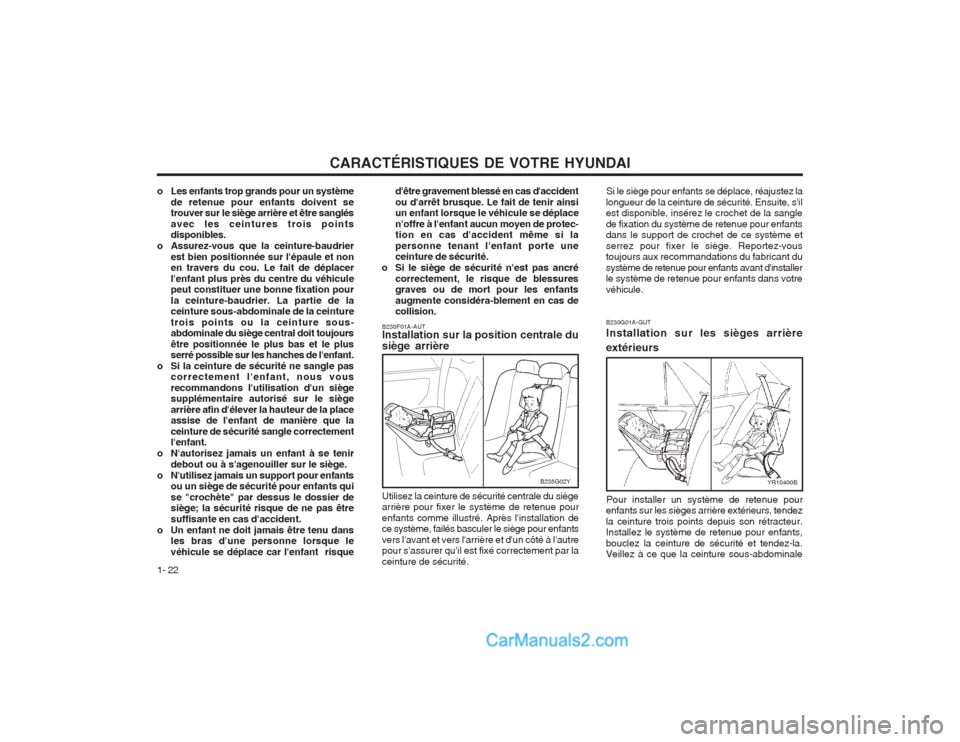

1- 22 B230G01A-GUT Installation sur les sièges arrière extérieurs
B230F01A-AUT Installation sur la position centrale du siège arrière
B235G02YYR10400B
Pour installer un système de retenue pour
enfants sur les sièges arrière extérieurs, tendez la ceinture trois points depuis son rétracteur. Installez le système de retenue pour enfants, bouclez la ceinture de sécurité et tendez-la. Veillez à ce que la ceinture sous-abdominale
Utilisez la ceinture de sécurité centrale du siègearrière pour fixer le système de retenue pour enfants comme illustré. Après l'installation de ce système, failés basculer le siège pour enfants vers l'avant et vers l'arrière et d'un côté à l'autre pour s'assurer qu'il est fixé correctement par la ceinture de sécurité. d'être gravement blessé en cas d'accidentou d'arrêt brusque. Le fait de tenir ainsi un enfant lorsque le véhicule se déplace n'offre à l'enfant aucun moyen de protec- tion en cas d'accident même si la personne tenant l'enfant porte une ceinture de sécurité.
o Si le siège de sécurité n'est pas ancré
correctement, le risque de blessuresgraves ou de mort pour les enfants augmente considéra-blement en cas de collision. Si le siège pour enfants se déplace, réajustez la
longueur de la ceinture de sécurité. Ensuite, s'ilest disponible, insérez le crochet de la sangle de fixation du système de retenue pour enfants dans le support de crochet de ce système et serrez pour fixer le siège. Reportez-vous toujours aux recommandations du fabricant du système de retenue pour enfants avant d'installer le système de retenue pour enfants dans votre véhicule.
o Les enfants trop grands pour un système de retenue pour enfants doivent se trouver sur le siège arrière et être sanglés avec les ceintures trois points disponibles.
o Assurez-vous que la ceinture-baudrier
est bien positionnée sur l'épaule et nonen travers du cou. Le fait de déplacer l'enfant plus près du centre du véhicule peut constituer une bonne fixation pour la ceinture-baudrier. La partie de la ceinture sous-abdominale de la ceinture trois points ou la ceinture sous- abdominale du siège central doit toujours être positionnée le plus bas et le plus serré possible sur les hanches de l'enfant.
o Si la ceinture de sécurité ne sangle pas correctement l'enfant, nous vous recommandons l'utilisation d'un siège supplémentaire autorisé sur le siège arrière afin d'élever la hauteur de la place assise de l'enfant de manière que la ceinture de sécurité sangle correctement l'enfant.
o N'autorisez jamais un enfant à se tenir debout ou à s'agenouiller sur le siège.
o N'utilisez jamais un support pour enfants ou un siège de sécurité pour enfants qui se "crochète" par dessus le dossier de siège; la sécurité risque de ne pas être suffisante en cas d'accident.
o Un enfant ne doit jamais être tenu dans les bras d'une personne lorsque levéhicule se déplace car l'enfant risque
