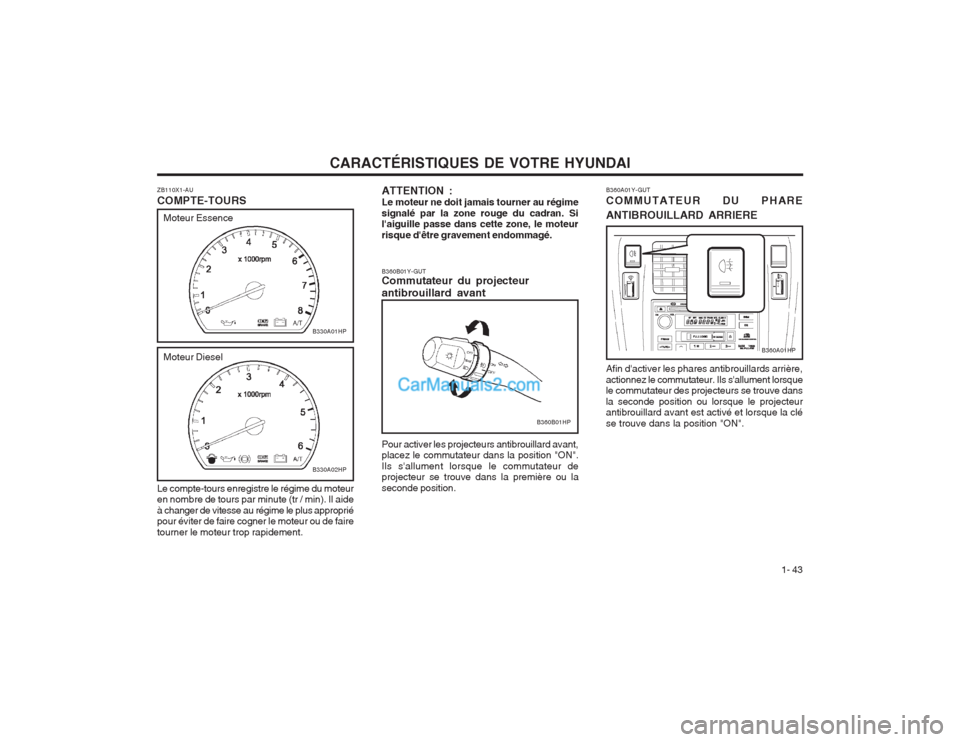

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 43
B360B01Y-GUT Commutateur du projecteur antibrouillard avant Pour activer les projecteurs antibrouillard avant, placez le commutateur dans la position "ON". Ils s'allument lorsque le commutateur de projecteur se trouve dans la première ou la seconde position.
B360B01HP
ZB110X1-AU COMPTE-TOURS Le compte-tours enregistre le régime du moteur en nombre de tours par minute (tr / min). Il aide à changer de vitesse au régime le plus approprié pour éviter de faire cogner le moteur ou de faire tourner le moteur trop rapidement.
B330A01HP
Moteur Diesel
B330A02HP
Moteur Essence
ATTENTION : Le moteur ne doit jamais tourner au régimesignalé par la zone rouge du cadran. Si l'aiguille passe dans cette zone, le moteur risque d'être gravement endommagé.
B360A01HP
B360A01Y-GUT COMMUTATEUR DU PHARE ANTIBROUILLARD ARRIERE Afin d'activer les phares antibrouillards arrière, actionnez le commutateur. Ils s'allument lorsque le commutateur des projecteurs se trouve dans la seconde position ou lorsque le projecteur antibrouillard avant est activé et lorsque la clé se trouve dans la position "ON".

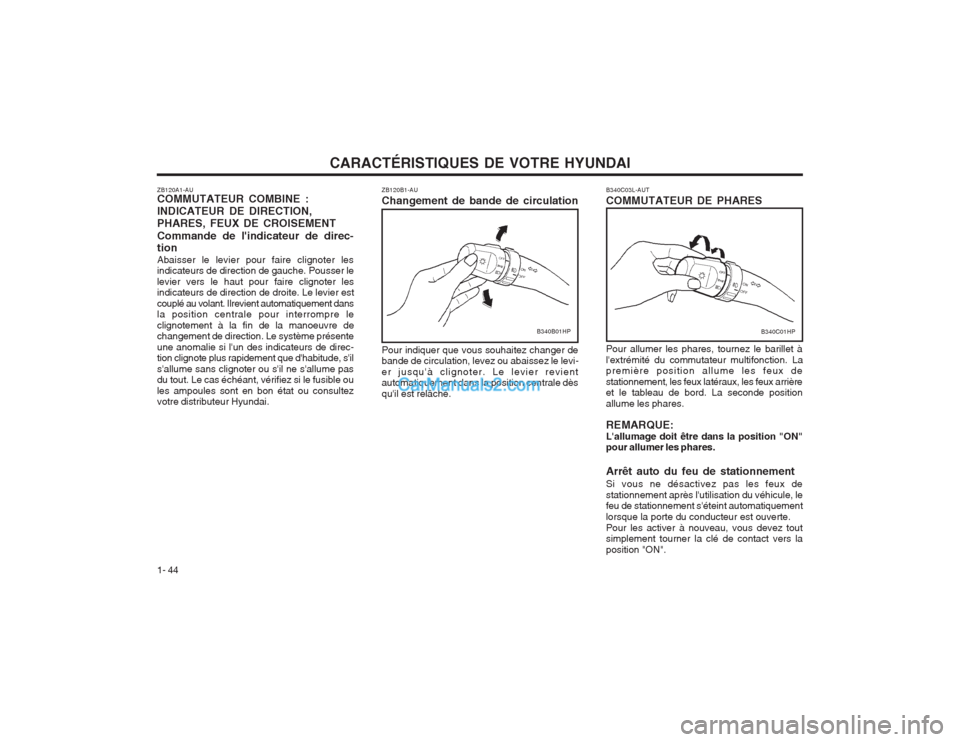

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 44
B340B01HP
ZB120B1-AU Changement de bande de circulation Pour indiquer que vous souhaitez changer de bande de circulation, levez ou abaissez le levi- er jusqu'à clignoter. Le levier revient automatiquement dans la position centrale dès qu'il est relâché. B340C03L-AUT COMMUTATEUR DE PHARES Pour allumer les phares, tournez le barillet à l'extrémité du commutateur multifonction. La première position allume les feux de stationnement, les feux latéraux, les feux arrière et le tableau de bord. La seconde position allume les phares. REMARQUE: L'allumage doit être dans la position "ON" pour allumer les phares. Arrêt auto du feu de stationnement Si vous ne désactivez pas les feux de stationnement après l'utilisation du véhicule, le feu de stationnement s'éteint automatiquement lorsque la porte du conducteur est ouverte.Pour les activer à nouveau, vous devez tout simplement tourner la clé de contact vers la position "ON".B340C01HP
ZB120A1-AU COMMUTATEUR COMBINE : INDICATEUR DE DIRECTION,PHARES, FEUX DE CROISEMENT Commande de l'indicateur de direc- tion Abaisser le levier pour faire clignoter les indicateurs de direction de gauche. Pousser le levier vers le haut pour faire clignoter les indicateurs de direction de droite. Le levier est couplé au volant. Ilrevient automatiquement dans la position centrale pour interrompre le clignotement à la fin de la manoeuvre de changement de direction. Le système présente une anomalie si l'un des indicateurs de direc- tion clignote plus rapidement que d'habitude, s'il s'allume sans clignoter ou s'il ne s'allume pas du tout. Le cas échéant, vérifiez si le fusible ou les ampoules sont en bon état ou consultez votre distributeur Hyundai.

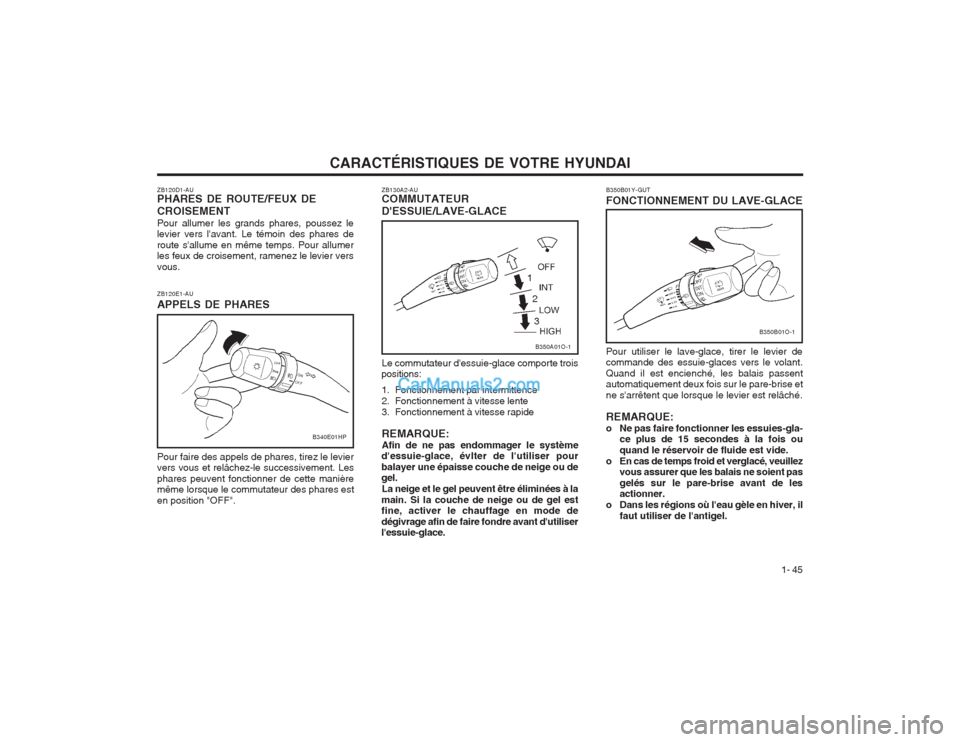

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 45
B350B01Y-GUT FONCTIONNEMENT DU LAVE-GLACE Pour utiliser le lave-glace, tirer le levier de commande des essuie-glaces vers le volant. Quand il est encienché, les balais passent automatiquement deux fois sur le pare-brise et ne s'arrêtent que lorsque le levier est relâché. REMARQUE:
o Ne pas faire fonctionner les essuies-gla-ce plus de 15 secondes à la fois ouquand le réservoir de fluide est vide.
o En cas de temps froid et verglacé, veuillez vous assurer que les balais ne soient pasgelés sur le pare-brise avant de les actionner.
o Dans les régions où l'eau gèle en hiver, il
faut utiliser de l'antigel.
B350B01O-1
ZB130A2-AU COMMUTATEUR D'ESSUIE/LAVE-GLACE Le commutateur d'essuie-glace comporte trois
positions:
1. Fonctionnement par intermittence
2. Fonctionnement à vitesse lente
3. Fonctionnement à vitesse rapide REMARQUE: Afin de ne pas endommager le système
d'essuie-glace, évlter de l'utiliser pourbalayer une épaisse couche de neige ou de gel.
La neige et le gel peuvent être éliminées à la
main. Si la couche de neige ou de gel estfine, activer le chauffage en mode de dégivrage afin de faire fondre avant d'utiliser l'essuie-glace.
B350A01O-1
ZB120D1-AU PHARES DE ROUTE/FEUX DE CROISEMENT Pour allumer les grands phares, poussez le levier vers l'avant. Le témoin des phares de route s'allume en même temps. Pour allumer les feux de croisement, ramenez le levier vers vous.
B340E01HP
ZB120E1-AU APPELS DE PHARES Pour faire des appels de phares, tirez le levier vers vous et relâchez-le successivement. Les phares peuvent fonctionner de cette manière même lorsque le commutateur des phares est en position "OFF". 1
2
3

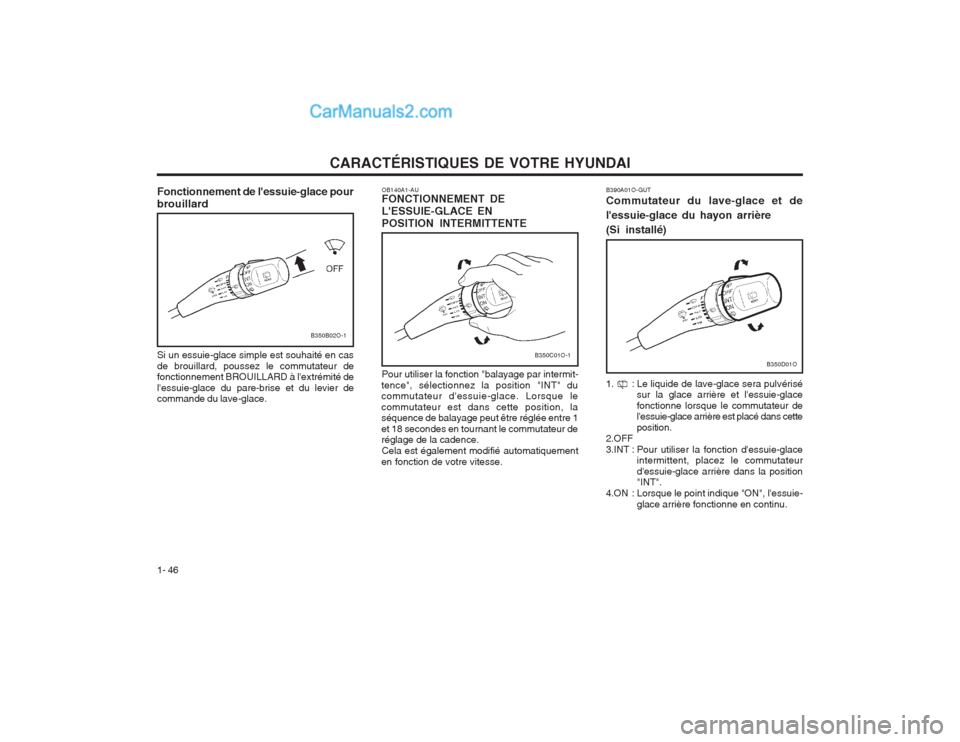

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 46
B350C01O-1
OB140A1-AU FONCTIONNEMENT DE L'ESSUIE-GLACE ENPOSITION INTERMITTENTE Pour utiliser la fonction "balayage par intermit-
tence", sélectionnez la position "INT" du commutateur d'essuie-glace. Lorsque le commutateur est dans cette position, la séquence de balayage peut être réglée entre 1 et 18 secondes en tournant le commutateur de réglage de la cadence. Cela est également modifié automatiquement
en fonction de votre vitesse.B350D01O
B390A01O-GUT Commutateur du lave-glace et de l'essuie-glace du hayon arrière(Si installé)
1. : Le liquide de lave-glace sera pulvérisé
sur la glace arrière et l'essuie-glace fonctionne lorsque le commutateur de l'essuie-glace arrière est placé dans cette position.
2.OFF
3.INT : Pour utiliser la fonction d'essuie-glace intermittent, placez le commutateur d'essuie-glace arrière dans la position "INT".
4.ON : Lorsque le point indique "ON", l'essuie- glace arrière fonctionne en continu.
B350B02O-1
Fonctionnement de l'essuie-glace pour brouillard Si un essuie-glace simple est souhaité en cas de brouillard, poussez le commutateur de fonctionnement BROUILLARD à l'extrémité de l'essuie-glace du pare-brise et du levier de commande du lave-glace.

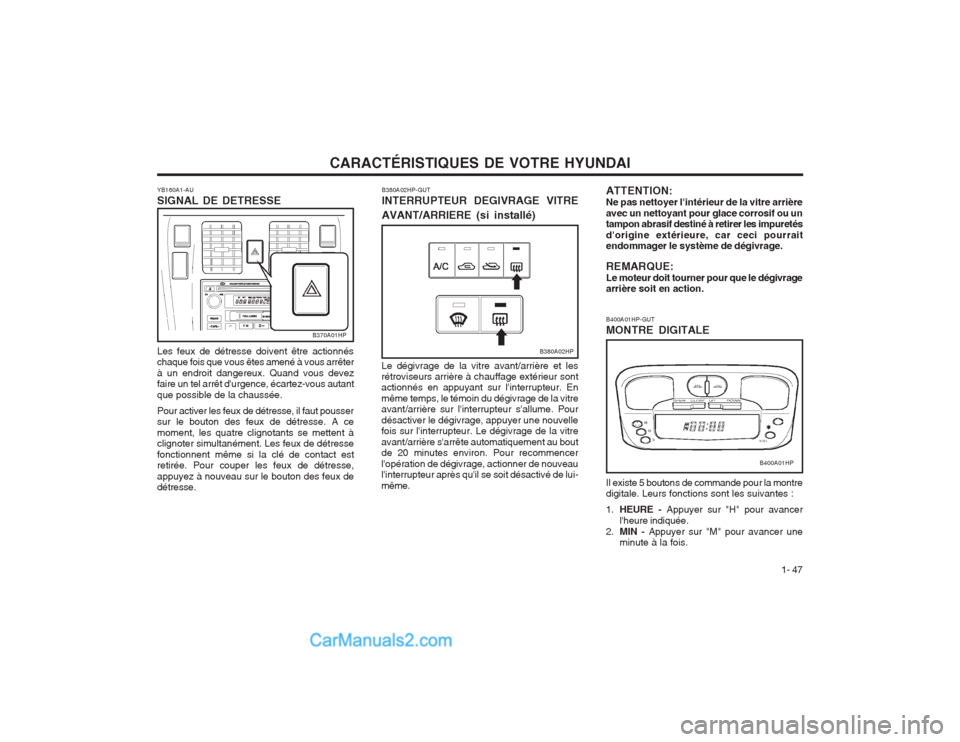

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 47
B400A01HP-GUT MONTRE DIGITALE Il existe 5 boutons de commande pour la montre digitale. Leurs fonctions sont les suivantes : 1.
HEURE - Appuyer sur "H" pour avancer
l'heure indiquée.
2. MIN - Appuyer sur "M" pour avancer une
minute à la fois.
B400A01HP
YB160A1-AU SIGNAL DE DETRESSE Les feux de détresse doivent être actionnés chaque fois que vous êtes amené à vous arrêter à un endroit dangereux. Quand vous devez faire un tel arrêt d'urgence, écartez-vous autant que possible de la chaussée. Pour activer les feux de détresse, il faut pousser sur le bouton des feux de détresse. A ce moment, les quatre clignotants se mettent à clignoter simultanément. Les feux de détresse fonctionnent même si la clé de contact est retirée. Pour couper les feux de détresse, appuyez à nouveau sur le bouton des feux de détresse.
B370A01HP
B380A02HP-GUT INTERRUPTEUR DEGIVRAGE VITRE AVANT/ARRIERE (si installé)
Le dégivrage de la vitre avant/arrière et les rétroviseurs arrière à chauffage extérieur sontactionnés en appuyant sur l'interrupteur. En même temps, le témoin du dégivrage de la vitre avant/arrière sur l'interrupteur s'allume. Pour désactiver le dégivrage, appuyer une nouvelle fois sur l'interrupteur. Le dégivrage de la vitre avant/arrière s'arrête automatiquement au bout de 20 minutes environ. Pour recommencer l'opération de dégivrage, actionner de nouveau l'interrupteur après qu'il se soit désactivé de lui- même.
B380A02HP ATTENTION: Ne pas nettoyer l'intérieur de la vitre arrièreavec un nettoyant pour glace corrosif ou un tampon abrasif destiné à retirer les impuretés d'origine extérieure, car ceci pourrait endommager le système de dégivrage. REMARQUE: Le moteur doit tourner pour que le dégivrage arrière soit en action.

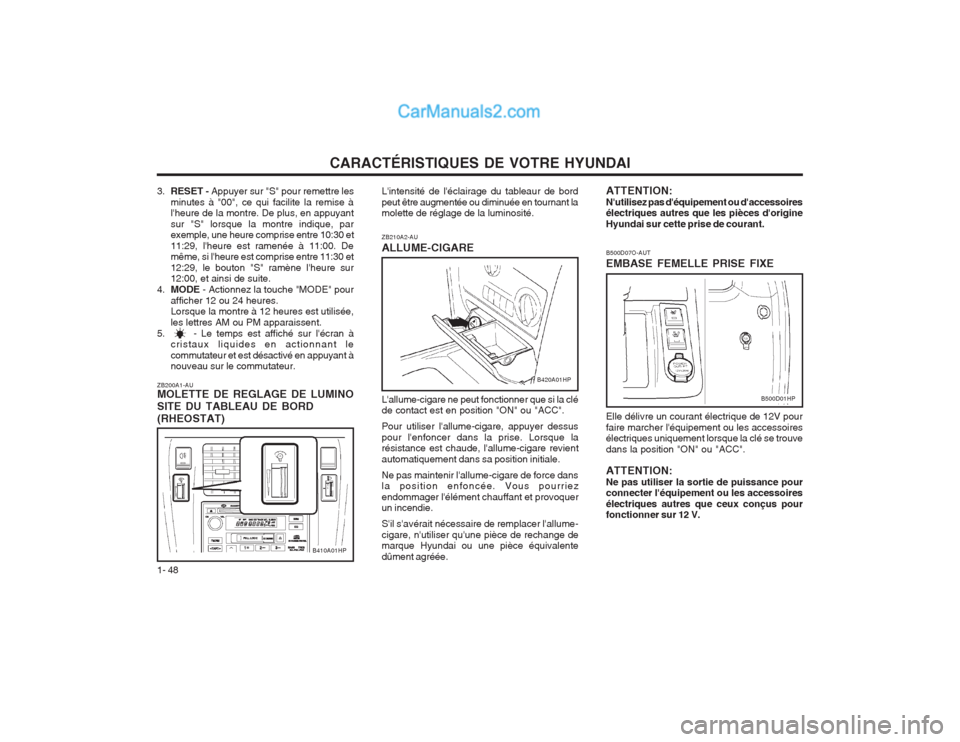

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 48 L'intensité de l'éclairage du tableaur de bord peut être augmentée ou diminuée en tournant la molette de réglage de la luminosité.
B500D07O-AUT EMBASE FEMELLE PRISE FIXE Elle délivre un courant électrique de 12V pour faire marcher l'équipement ou les accessoires électriques uniquement lorsque la clé se trouve dans la position "ON" ou "ACC". ATTENTION: Ne pas utiliser la sortie de puissance pour connecter l'équipement ou les accessoires électriques autres que ceux conçus pour fonctionner sur 12 V.
ZB210A2-AU ALLUME-CIGARE L'allume-cigare ne peut fonctionner que si la clé de contact est en position "ON" ou "ACC". Pour utiliser l'allume-cigare, appuyer dessus pour l'enfoncer dans la prise. Lorsque la résistance est chaude, l'allume-cigare revient automatiquement dans sa position initiale. Ne pas maintenir l'allume-cigare de force dans la position enfoncée. Vous pourriez endommager l'élément chauffant et provoquer un incendie. S'il s'avérait nécessaire de remplacer l'allume- cigare, n'utiliser qu'une pièce de rechange de marque Hyundai ou une pièce équivalente dûment agréée.
B420A01HP
B500D01HP
3.
RESET - Appuyer sur "S" pour remettre les
minutes à "00", ce qui facilite la remise à l'heure de la montre. De plus, en appuyant sur "S" lorsque la montre indique, par exemple, une heure comprise entre 10:30 et 11:29, l'heure est ramenée à 11:00. De même, si l'heure est comprise entre 11:30 et 12:29, le bouton "S" ramène l'heure sur 12:00, et ainsi de suite.
4. MODE - Actionnez la touche "MODE" pour
afficher 12 ou 24 heures.Lorsque la montre à 12 heures est utilisée, les lettres AM ou PM apparaissent.
5. - Le temps est affiché sur l'écran à cristaux liquides en actionnant lecommutateur et est désactivé en appuyant à nouveau sur le commutateur.
ZB200A1-AU MOLETTE DE REGLAGE DE LUMINO SITE DU TABLEAU DE BORD(RHEOSTAT)
B410A01HP ATTENTION: N'utilisez pas d'équipement ou d'accessoires électriques autres que les pièces d'origine Hyundai sur cette prise de courant.

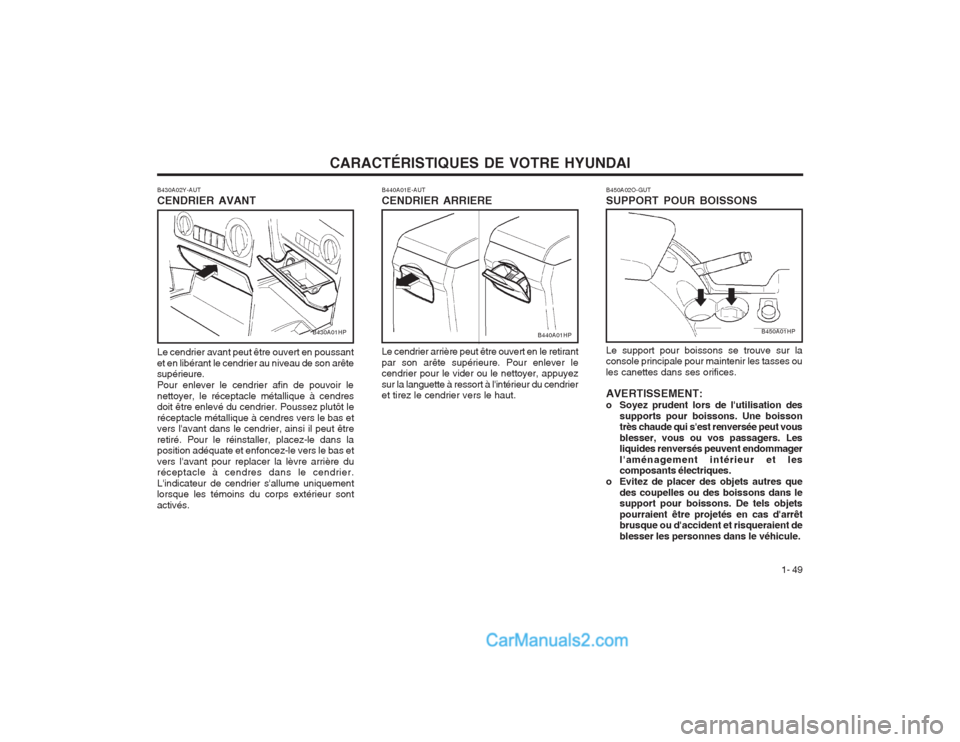

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 49
Le support pour boissons se trouve sur la console principale pour maintenir les tasses ou les canettes dans ses orifices. AVERTISSEMENT:
o Soyez prudent lors de l'utilisation des
supports pour boissons. Une boisson très chaude qui s'est renversée peut vous blesser, vous ou vos passagers. Les liquides renversés peuvent endommager l'aménagement intérieur et les composants électriques.
o Evitez de placer des objets autres que
des coupelles ou des boissons dans lesupport pour boissons. De tels objets pourraient être projetés en cas d'arrêt brusque ou d'accident et risqueraient de blesser les personnes dans le véhicule.
B450A02O-GUT SUPPORT POUR BOISSONS
B450A01HP
Le cendrier avant peut être ouvert en poussant et en libérant le cendrier au niveau de son arête supérieure. Pour enlever le cendrier afin de pouvoir lenettoyer, le réceptacle métallique à cendres doit être enlevé du cendrier. Poussez plutôt le réceptacle métallique à cendres vers le bas et vers l'avant dans le cendrier, ainsi il peut être retiré. Pour le réinstaller, placez-le dans la position adéquate et enfoncez-le vers le bas et vers l'avant pour replacer la lèvre arrière du réceptacle à cendres dans le cendrier. L'indicateur de cendrier s'allume uniquement lorsque les témoins du corps extérieur sont activés. B440A01E-AUT CENDRIER ARRIERE Le cendrier arrière peut être ouvert en le retirant par son arête supérieure. Pour enlever le cendrier pour le vider ou le nettoyer, appuyez sur la languette à ressort à l'intérieur du cendrier et tirez le cendrier vers le haut.B440A01HPB430A01HP
B430A02Y-AUT CENDRIER AVANT

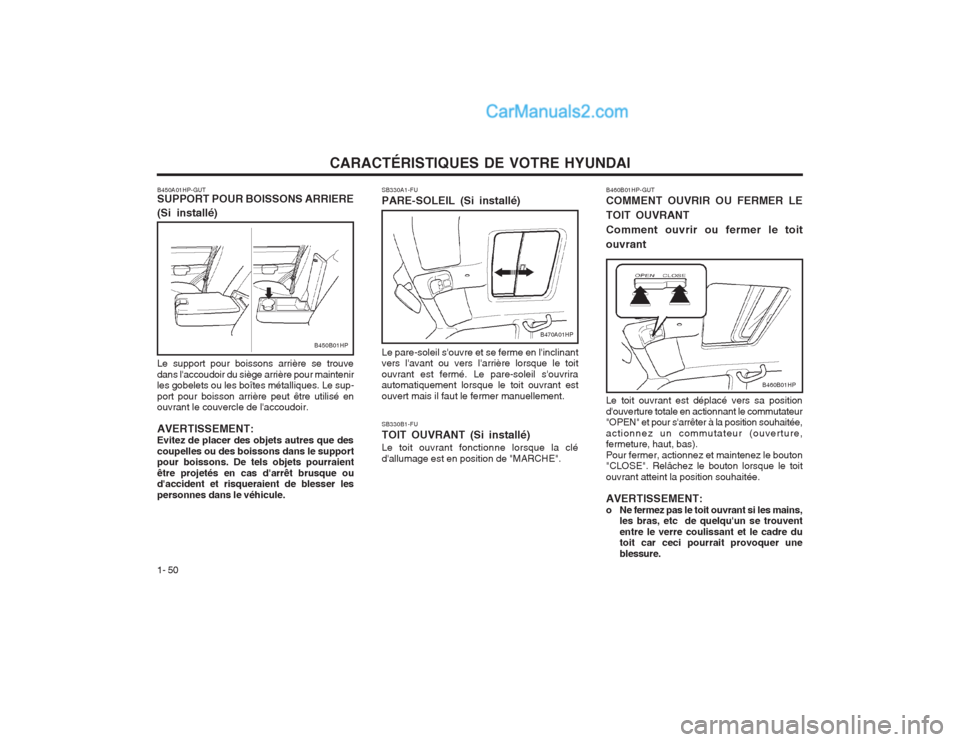

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 50
B470A01HP
SB330A1-FU PARE-SOLEIL (Si installé) Le pare-soleil s'ouvre et se ferme en l'inclinant vers l'avant ou vers l'arrière lorsque le toit ouvrant est fermé. Le pare-soleil s'ouvrira automatiquement lorsque le toit ouvrant est ouvert mais il faut le fermer manuellement. SB330B1-FU TOIT OUVRANT (Si installé)Le toit ouvrant fonctionne lorsque la clé d'allumage est en position de "MARCHE".B450B01HP
B450A01HP-GUT SUPPORT POUR BOISSONS ARRIERE (Si installé) Le support pour boissons arrière se trouve dans l'accoudoir du siège arrière pour maintenir les gobelets ou les boîtes métalliques. Le sup- port pour boisson arrière peut être utilisé en ouvrant le couvercle de l'accoudoir. AVERTISSEMENT: Evitez de placer des objets autres que descoupelles ou des boissons dans le support pour boissons. De tels objets pourraient être projetés en cas d'arrêt brusque ou d'accident et risqueraient de blesser les personnes dans le véhicule. B460B01HP-GUT COMMENT OUVRIR OU FERMER LE TOIT OUVRANTComment ouvrir ou fermer le toitouvrant Le toit ouvrant est déplacé vers sa position d'ouverture totale en actionnant le commutateur "OPEN" et pour s'arrêter à la position souhaitée, actionnez un commutateur (ouverture, fermeture, haut, bas). Pour fermer, actionnez et maintenez le bouton "CLOSE". Relâchez le bouton lorsque le toit ouvrant atteint la position souhaitée. AVERTISSEMENT:
o Ne fermez pas le toit ouvrant si les mains,
les bras, etc de quelqu'un se trouvententre le verre coulissant et le cadre du toit car ceci pourrait provoquer une blessure.
B460B01HP

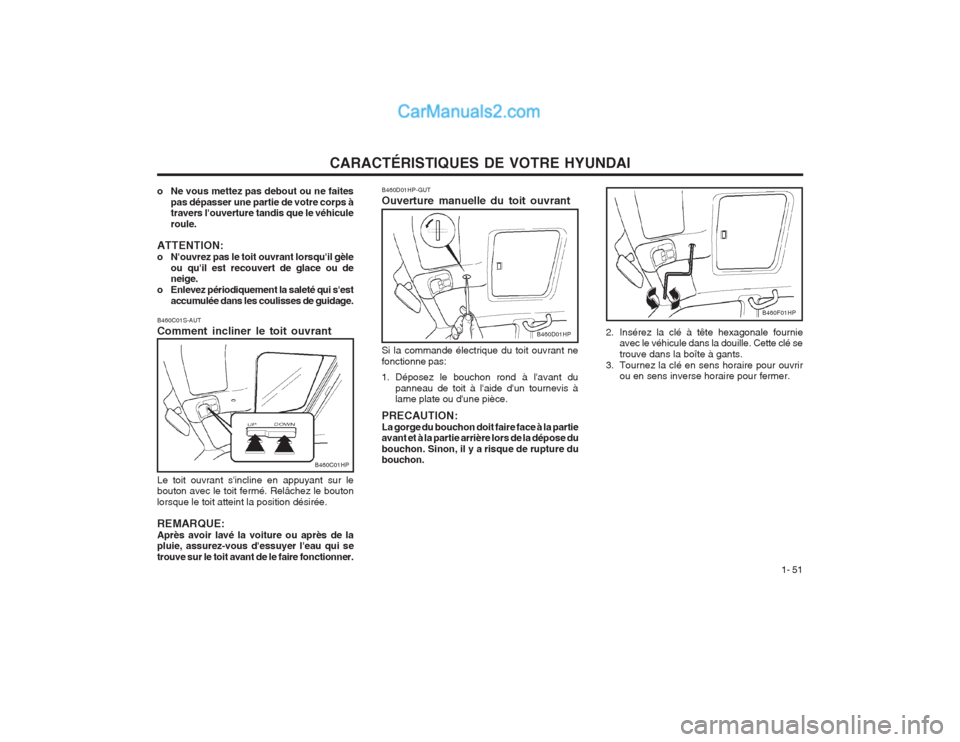

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 51
2. Insérez la clé à tête hexagonale fournie
avec le véhicule dans la douille. Cette clé se trouve dans la boîte à gants.
3. Tournez la clé en sens horaire pour ouvrir ou en sens inverse horaire pour fermer.
B460F01HP
B460D01HP-GUT Ouverture manuelle du toit ouvrant Si la commande électrique du toit ouvrant ne fonctionne pas:
1. Déposez le bouchon rond à l'avant du
panneau de toit à l'aide d'un tournevis à lame plate ou d'une pièce.
PRECAUTION: La gorge du bouchon doit faire face à la partie avant et à la partie arrière lors de la dépose du bouchon. Sinon, il y a risque de rupture du bouchon.
B460C01HP
B460C01S-AUT Comment incliner le toit ouvrant Le toit ouvrant s'incline en appuyant sur le bouton avec le toit fermé. Relâchez le bouton lorsque le toit atteint la position désirée. REMARQUE: Après avoir lavé la voiture ou après de la pluie, assurez-vous d'essuyer l'eau qui se trouve sur le toit avant de le faire fonctionner.
o Ne vous mettez pas debout ou ne faites
pas dépasser une partie de votre corps à travers l'ouverture tandis que le véhicule roule.
ATTENTION:
o N'ouvrez pas le toit ouvrant lorsqu'il gèle ou qu'il est recouvert de glace ou de neige.
o Enlevez périodiquement la saleté qui s'est accumulée dans les coulisses de guidage.
B460D01HP

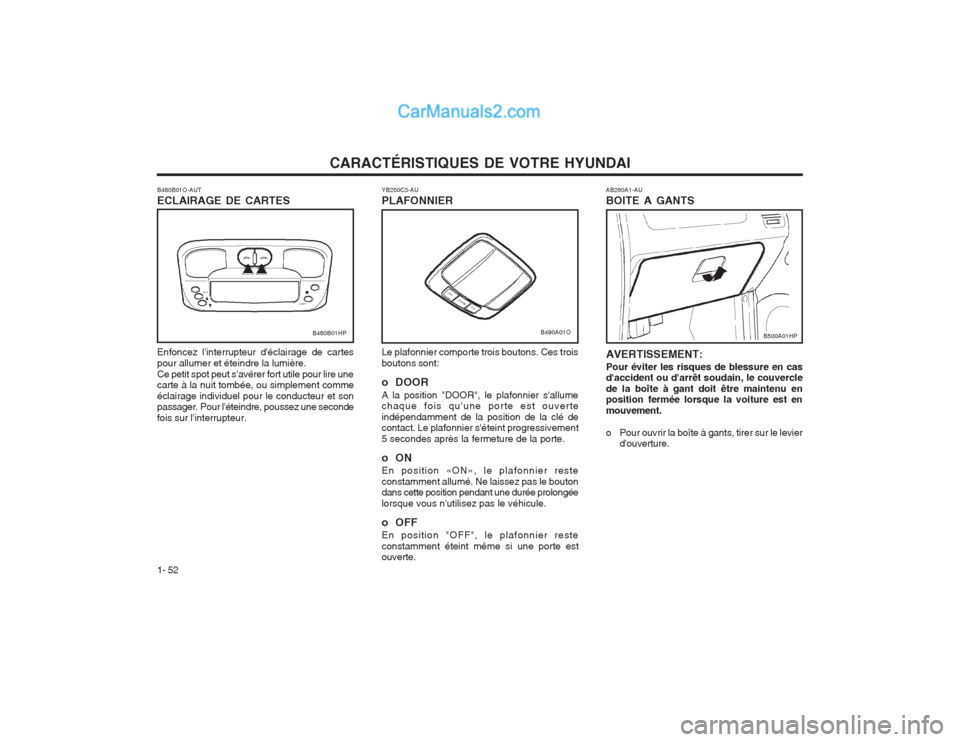

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 52 AB260A1-AU BOITE A GANTS AVERTISSEMENT: Pour éviter les risques de blessure en cas d'accident ou d'arrêt soudain, le couvercle de la boîte à gant doit être maintenu en position fermée lorsque la voiture est en mouvement.
o Pour ouvrir la boîte à gants, tirer sur le levier
d'ouverture.
B500A01HPB490A01O
YB250C3-AU PLAFONNIER
Enfoncez l'interrupteur d'éclairage de cartes pour allumer et éteindre la lumière.Ce petit spot peut s'avérer fort utile pour lire une carte à la nuit tombée, ou simplement comme éclairage individuel pour le conducteur et son passager. Pour l'éteindre, poussez une seconde fois sur l'interrupteur. Le plafonnier comporte trois boutons. Ces troisboutons sont:
o DOOR A la position "DOOR", le plafonnier s'allume chaque fois qu'une porte est ouverte indépendamment de la position de la clé de contact. Le plafonnier s'éteint progressivement 5 secondes après la fermeture de la porte.
oON En position «ON», le plafonnier reste constamment allumé. Ne laissez pas le bouton dans cette position pendant une durée prolongée lorsque vous n'utilisez pas le véhicule.
o OFF En position "OFF", le plafonnier reste constamment éteint même si une porte est ouverte.
B480B01HP
B480B01O-AUT ECLAIRAGE DE CARTES
