1BESKRIVNING AV BILENS FUNKTIONER
10
B070D01HP-GDT Larmet avstängt

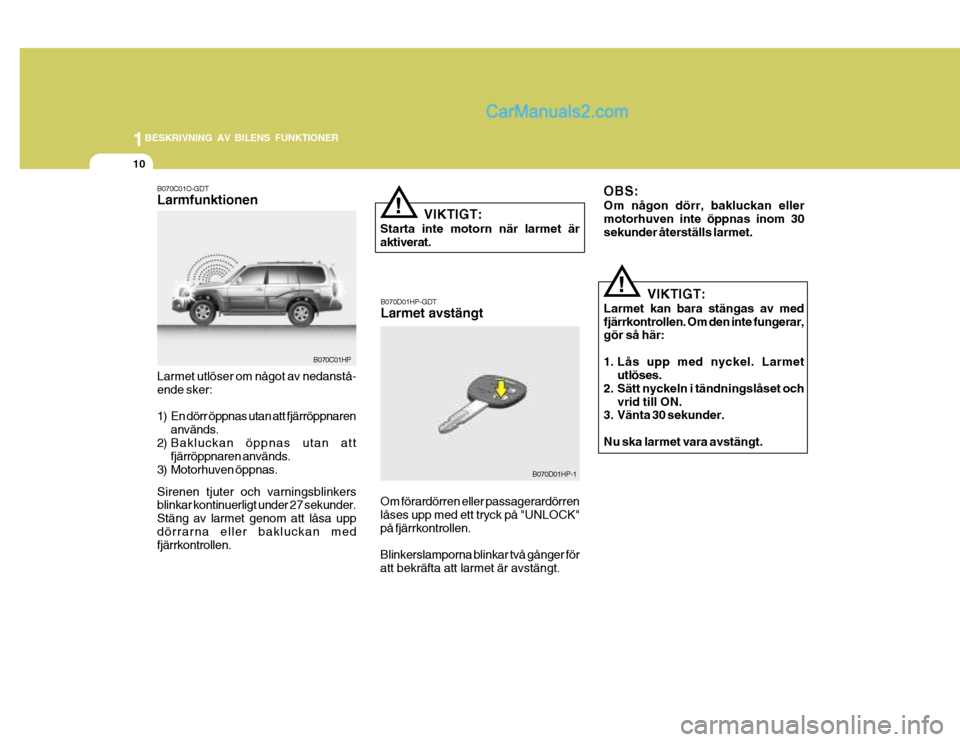

B070C01O-GDTLarmfunktionen
Om förardörren eller passagerardörren låses upp med ett tryck på "UNLOCK"på fjärrkontrollen. Blinkerslamporna blinkar två gånger för att bekräfta att larmet är avstängt.
!
VIKTIGT:
Starta inte motorn när larmet är aktiverat.
!
B070C01HP
Larmet utlöser om något av nedanstå- ende sker:
1) En dörr öppnas utan att fjärröppnaren används.
2) Bakluckan öppnas utan att fjärröppnaren används.
3) Motorhuven öppnas. Sirenen tjuter och varningsblinkers blinkar kontinuerligt under 27 sekunder. Stäng av larmet genom att låsa uppdörrarna eller bakluckan med fjärrkontrollen. B070D01HP-1OBS: Om någon dörr, bakluckan eller motorhuven inte öppnas inom 30 sekunder återställs larmet.
VIKTIGT:
Larmet kan bara stängas av medfjärrkontrollen. Om den inte fungerar, gör så här:
1. Lås upp med nyckel. Larmet utlöses.
2. Sätt nyckeln i tändningslåset och
vrid till ON.
3. Vänta 30 sekunder.Nu ska larmet vara avstängt.

1

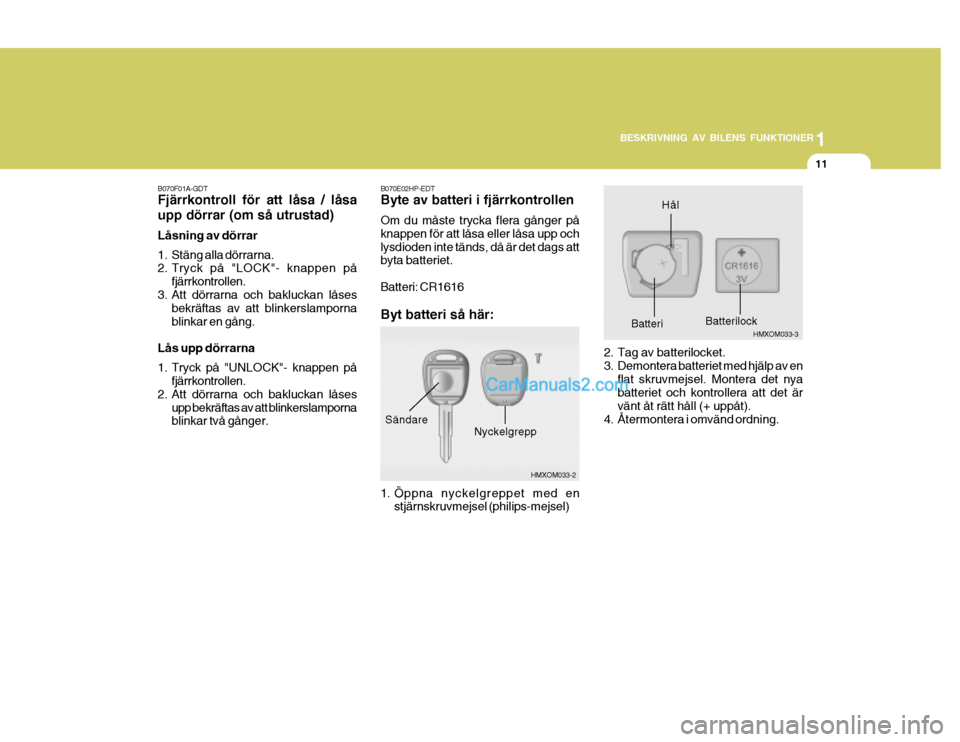

BESKRIVNING AV BILENS FUNKTIONER
11
B070F01A-GDT Fjärrkontroll för att låsa / låsa upp dörrar (om så utrustad) Låsning av dörrar
1. Stäng alla dörrarna.
2. Tryck på "LOCK"- knappen på fjärrkontrollen.
3. Att dörrarna och bakluckan låses bekräftas av att blinkerslamporna blinkar en gång.
Lås upp dörrarna
1. Tryck på "UNLOCK"- knappen på fjärrkontrollen.
2. Att dörrarna och bakluckan låses
upp bekräftas av att blinkerslamporna blinkar två gånger. B070E02HP-EDT Byte av batteri i fjärrkontrollen Om du måste trycka flera gånger på knappen för att låsa eller låsa upp ochlysdioden inte tänds, då är det dags att byta batteriet. Batteri: CR1616 Byt batteri så här:
1. Öppna nyckelgreppet med en
stjärnskruvmejsel (philips-mejsel) 2. Tag av batterilocket.
3. Demontera batteriet med hjälp av en
flat skruvmejsel. Montera det nya batteriet och kontrollera att det är vänt åt rätt håll (+ uppåt).
4. Återmontera i omvänd ordning.
HMXOM033-2 HMXOM033-3
HÃ¥l
Batteri
Batterilock
SändareNyckelgrepp

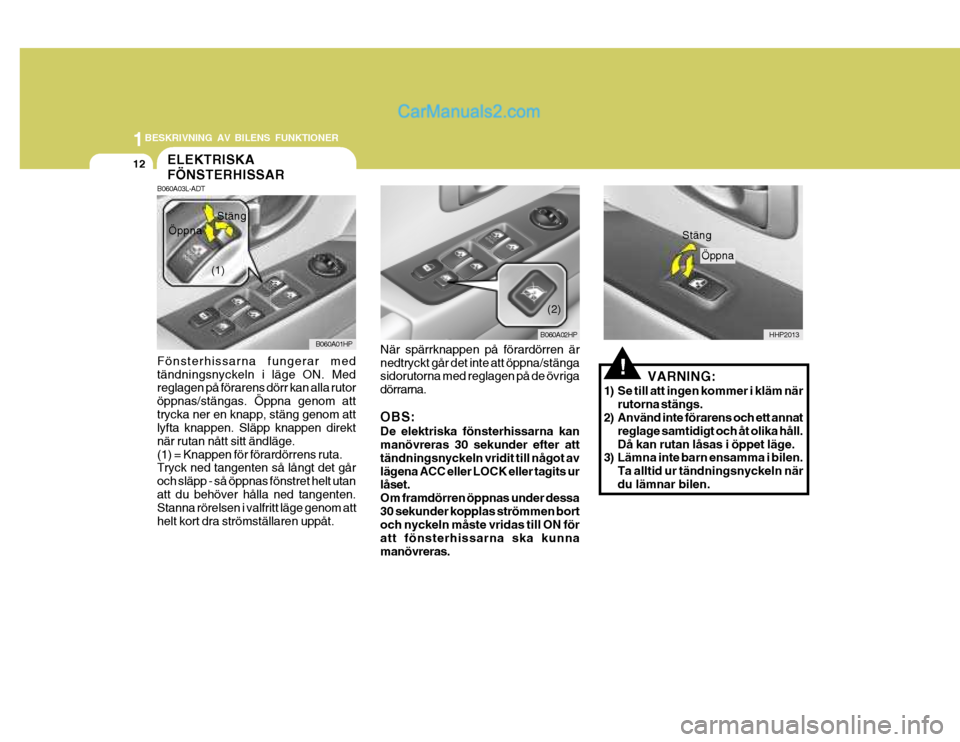

1BESKRIVNING AV BILENS FUNKTIONER
12
När spärrknappen på förardörren är nedtryckt går det inte att öppna/stänga sidorutorna med reglagen på de övriga dörrarna. OBS: De elektriska fönsterhissarna kan manövreras 30 sekunder efter att tändningsnyckeln vridit till något avlägena ACC eller LOCK eller tagits ur låset. Om framdörren öppnas under dessa30 sekunder kopplas strömmen bort och nyckeln måste vridas till ON för att fönsterhissarna ska kunnamanövreras.
B060A03L-ADT Fönsterhissarna fungerar med tändningsnyckeln i läge ON. Med reglagen på förarens dörr kan alla rutor öppnas/stängas. Öppna genom atttrycka ner en knapp, stäng genom att lyfta knappen. Släpp knappen direkt när rutan nått sitt ändläge.(1) = Knappen för förardörrens ruta. Tryck ned tangenten så långt det går och släpp - så öppnas fönstret helt utanatt du behöver hålla ned tangenten. Stanna rörelsen i valfritt läge genom att helt kort dra strömställaren uppåt.ELEKTRISKA FÖNSTERHISSAR
!VARNING:
1) Se till att ingen kommer i kläm när rutorna stängs.
2) Använd inte förarens och ett annat
reglage samtidigt och åt olika håll. Då kan rutan låsas i öppet läge.
3) Lämna inte barn ensamma i bilen.
Ta alltid ur tändningsnyckeln närdu lämnar bilen.
HHP2013
B060A01HP
(1)
Stäng
Öppna
(2)
B060A02HP Stäng
Öppna

1

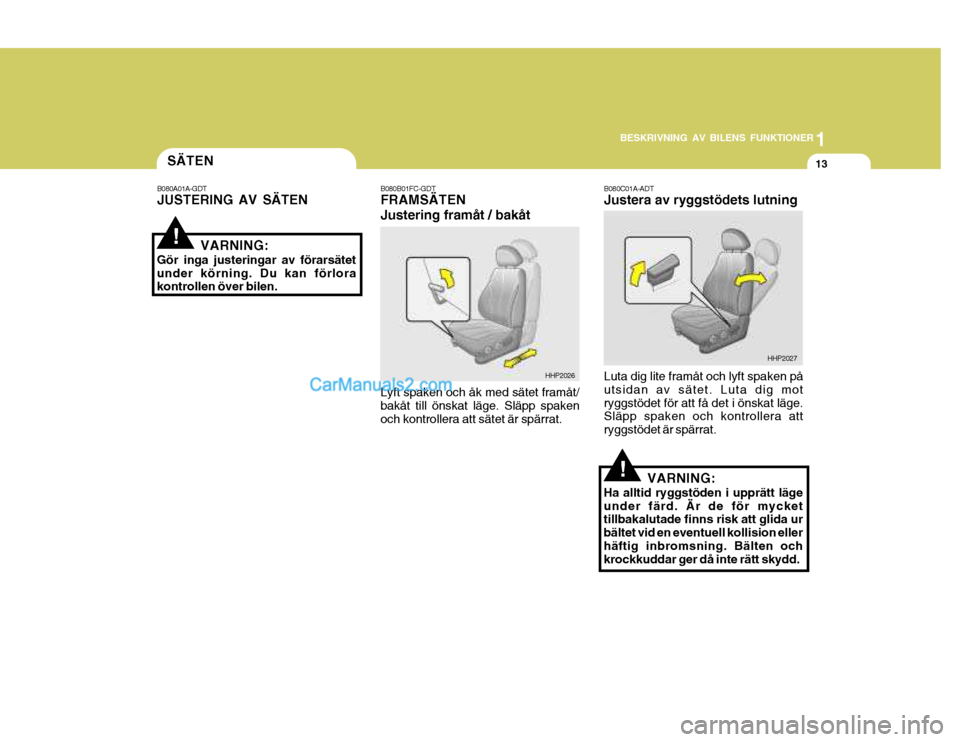

BESKRIVNING AV BILENS FUNKTIONER
13
!
Luta dig lite framåt och lyft spaken på utsidan av sätet. Luta dig motryggstödet för att få det i önskat läge. Släpp spaken och kontrollera att ryggstödet är spärrat.
VARNING:
Ha alltid ryggstöden i upprätt lägeunder färd. Är de för mycket tillbakalutade finns risk att glida ur bältet vid en eventuell kollision ellerhäftig inbromsning. Bälten och krockkuddar ger då inte rätt skydd. B080C01A-ADT Justera av ryggstödets lutning
SÄTEN
!
B080A01A-GDT JUSTERING AV SÄTEN
VARNING:
Gör inga justeringar av förarsätet under körning. Du kan förlora kontrollen över bilen. B080B01FC-GDT FRAMSÄTEN Justering framåt / bakåt
Lyft spaken och åk med sätet framåt/ bakåt till önskat läge. Släpp spaken och kontrollera att sätet är spärrat.
HHP2026 HHP2027

1BESKRIVNING AV BILENS FUNKTIONER
14
B080D01HP
!VARNING:
o För att ge bästa skydd ska överkanten av nackskydden vara i nivå med öronens överkant. Stoppa ingen kudde eller liknande mellan huvud och nackskydd.
o Låt aldrig någon åka på en plats där nackstödet är demonterat.
Spärrknapp

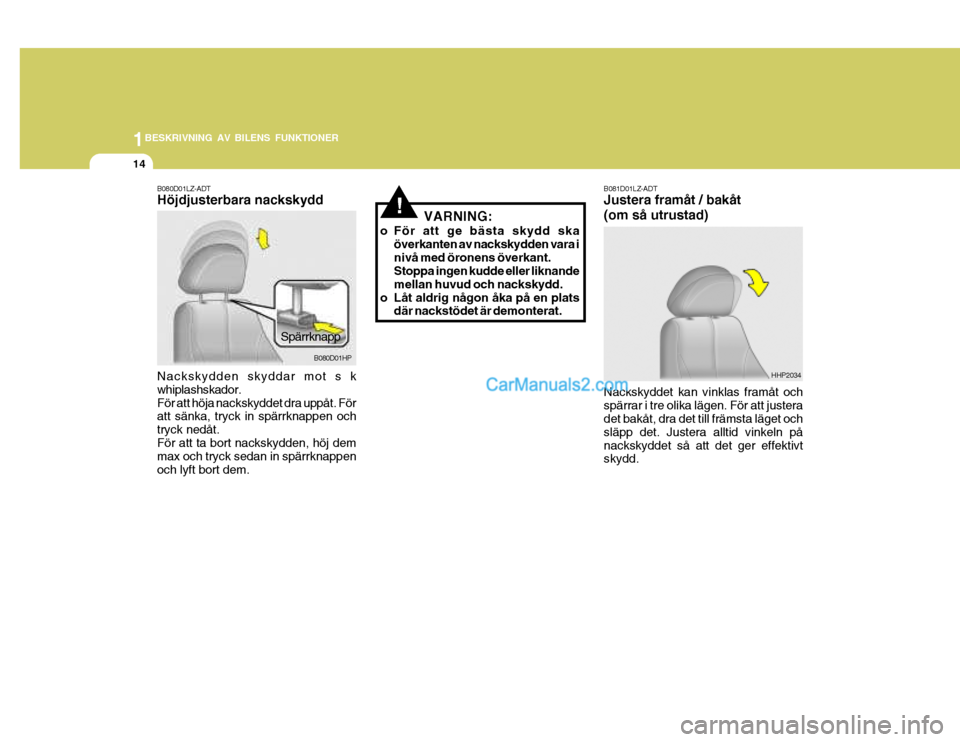

B080D01LZ-ADT Höjdjusterbara nackskydd Nackskydden skyddar mot s k whiplashskador.För att höja nackskyddet dra uppåt. För att sänka, tryck in spärrknappen och tryck nedåt.För att ta bort nackskydden, höj dem max och tryck sedan in spärrknappen och lyft bort dem. B081D01LZ-ADT Justera framåt / bakåt (om så utrustad) Nackskyddet kan vinklas framåt och spärrar i tre olika lägen. För att justera det bakåt, dra det till främsta läget och släpp det. Justera alltid vinkeln pånackskyddet så att det ger effektivt skydd.
HHP2034

1

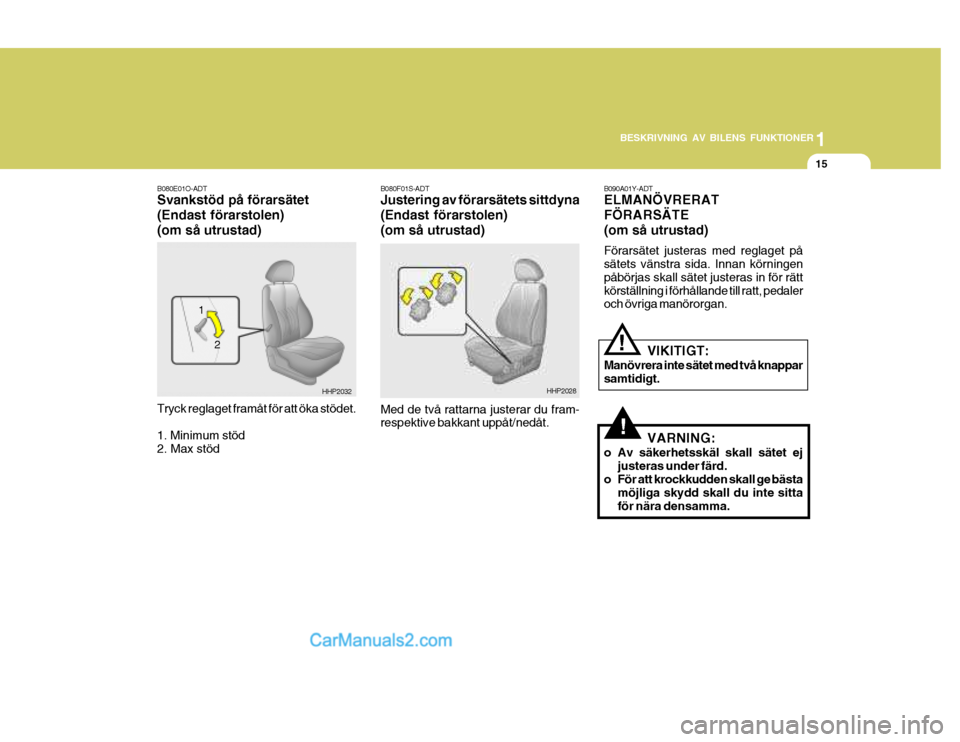

BESKRIVNING AV BILENS FUNKTIONER
15
!
!
B080E01O-ADT Svankstöd på förarsätet (Endast förarstolen)(om så utrustad)
Tryck reglaget framåt för att öka stödet. 1. Minimum stöd 2. Max stöd
HHP2032 HHP2028
1
2 B080F01S-ADT Justering av förarsätets sittdyna (Endast förarstolen)(om så utrustad) Med de två rattarna justerar du fram- respektive bakkant uppåt/nedåt. B090A01Y-ADT ELMANÖVRERAT FÖRARSÄTE(om så utrustad) Förarsätet justeras med reglaget på sätets vänstra sida. Innan körningen påbörjas skall sätet justeras in för rättkörställning i förhållande till ratt, pedaler och övriga manörorgan.
VIKITIGT:
Manövrera inte sätet med två knappar samtidigt.
VARNING:
o Av säkerhetsskäl skall sätet ej justeras under färd.
o För att krockkudden skall ge bästa
möjliga skydd skall du inte sittaför nära densamma.

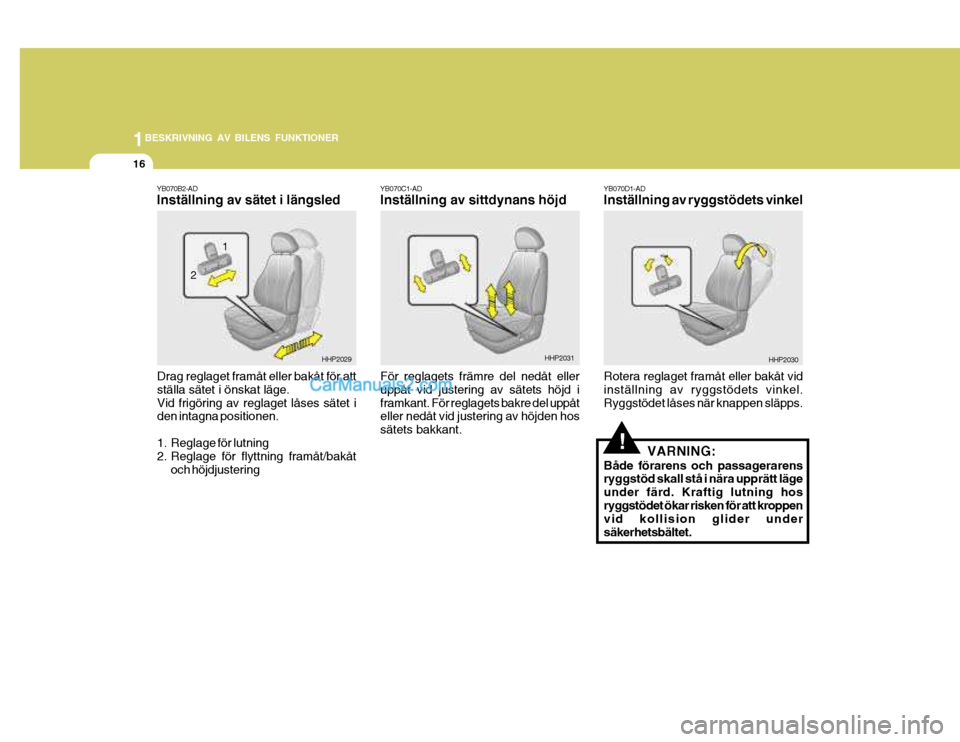

1BESKRIVNING AV BILENS FUNKTIONER
16
!
HHP2031
HHP2030HHP2029
1
2
YB070B2-AD Inställning av sätet i längsled
Drag reglaget framåt eller bakåt för att ställa sätet i önskat läge.Vid frigöring av reglaget låses sätet i den intagna positionen.
1. Reglage för lutning
2. Reglage för flyttning framåt/bakåt och höjdjustering YB070C1-AD Inställning av sittdynans höjd För reglagets främre del nedåt eller uppåt vid justering av sätets höjd iframkant. För reglagets bakre del uppåt eller nedåt vid justering av höjden hos sätets bakkant.
YB070D1-AD Inställning av ryggstödets vinkel Rotera reglaget framåt eller bakåt vid inställning av ryggstödets vinkel.Ryggstödet låses när knappen släpps.
VARNING:
Både förarens och passagerarens ryggstöd skall stå i nära upprätt läge under färd. Kraftig lutning hosryggstödet ökar risken för att kroppen vid kollision glider under säkerhetsbältet.

1

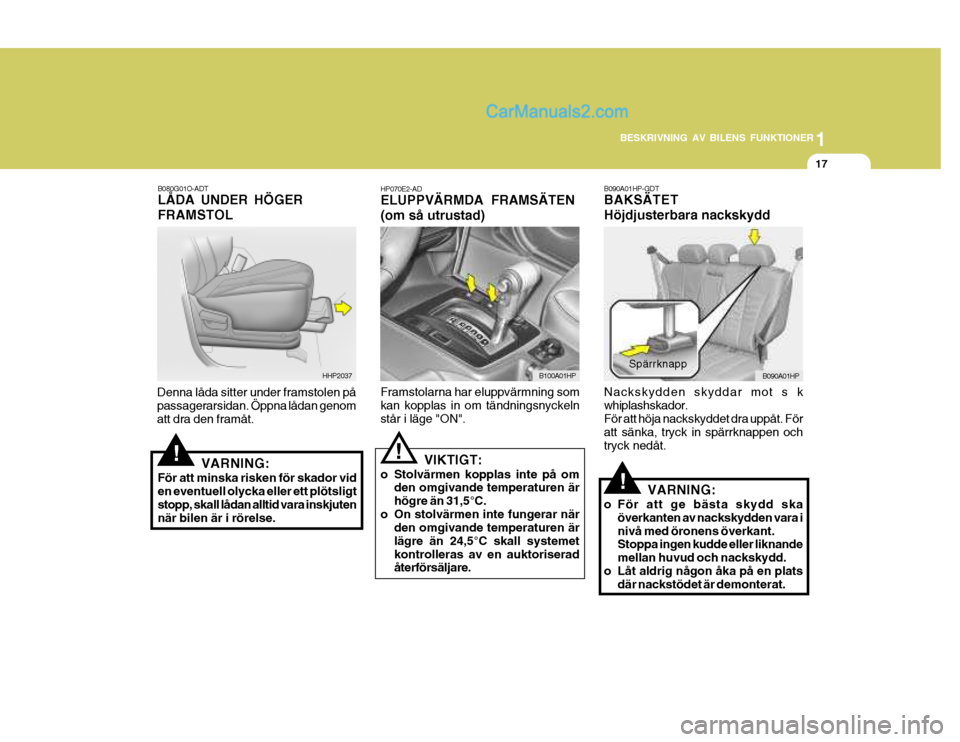

BESKRIVNING AV BILENS FUNKTIONER
17
HP070E2-AD ELUPPVÄRMDA FRAMSÄTEN (om så utrustad) Framstolarna har eluppvärmning som kan kopplas in om tändningsnyckeln står i läge "ON".
!
B080G01O-ADT LÅDA UNDER HÖGER FRAMSTOL
Denna låda sitter under framstolen på passagerarsidan. Öppna lådan genom att dra den framåt. VARNING:
För att minska risken för skador vid en eventuell olycka eller ett plötsligt stopp, skall lådan alltid vara inskjuten när bilen är i rörelse. HHP2037
B100A01HP
VIKTIGT:
o Stolvärmen kopplas inte på om den omgivande temperaturen är högre än 31,5°C.
o On stolvärmen inte fungerar när den omgivande temperaturen ärlägre än 24,5°C skall systemetkontrolleras av en auktoriserad återförsäljare.
!
B090A01HP
!
Spärrknapp
B090A01HP-GDT BAKSÄTET Höjdjusterbara nackskydd Nackskydden skyddar mot s k whiplashskador. För att höja nackskyddet dra uppåt. För att sänka, tryck in spärrknappen ochtryck nedåt.
VARNING:
o För att ge bästa skydd ska överkanten av nackskydden vara inivå med öronens överkant. Stoppa ingen kudde eller liknande mellan huvud och nackskydd.
o Låt aldrig någon åka på en plats där nackstödet är demonterat.

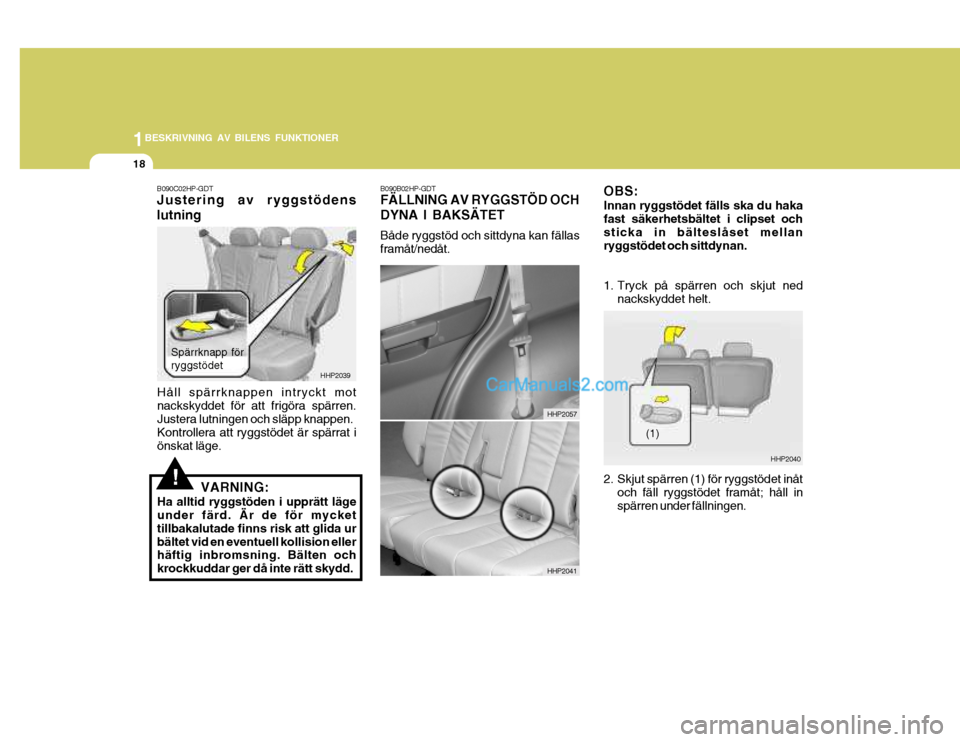

1BESKRIVNING AV BILENS FUNKTIONER
18
HHP2039
Håll spärrknappen intryckt mot nackskyddet för att frigöra spärren. Justera lutningen och släpp knappen. Kontrollera att ryggstödet är spärrat iönskat läge.
VARNING:
Ha alltid ryggstöden i upprätt läge under färd. Är de för mycket tillbakalutade finns risk att glida urbältet vid en eventuell kollision eller häftig inbromsning. Bälten och krockkuddar ger då inte rätt skydd. Spärrknapp för ryggstödet
B090C02HP-GDTJustering av ryggstödens lutning
!
B090B02HP-GDT FÄLLNING AV RYGGSTÖD OCH DYNA I BAKSÄTET Både ryggstöd och sittdyna kan fällas framåt/nedåt.
OBS: Innan ryggstödet fälls ska du haka fast säkerhetsbältet i clipset och sticka in bälteslåset mellanryggstödet och sittdynan.
1. Tryck på spärren och skjut ned
nackskyddet helt.
HHP2057 HHP2041 HHP2040
(1)
2. Skjut spärren (1) för ryggstödet inåt och fäll ryggstödet framåt; håll in spärren under fällningen.

1
BESKRIVNING AV BILENS FUNKTIONER
19
!VARNING:
Håll alltid stadigt i ryggstödet när du fäller ner eller upp det. I annat fallkan du riskera att skada dig.
OBS:
o Innan du tippar tillbaka sittdynornaska du rulla ihop fästbanden och stoppa in dem i fickorna.
o När du reser upp ryggstödet till normalläge, skall du alltidkontrollera att det låses fast i upprätt läge genom att dra iöverkant av ryggstödet.
HHP2042
3. Håll upp spärren för sittdynan (2) och fäll sittdynan framåt. 4. Använd stroppen (3) som sitter på
undersidan av sittdynan och koppla fast den i staget till nackskyddet på ryggstödet framför.
5. Gör ovanstående i omvändordning vid återställning av ryggstöd ochsittdyna till normalläge. HHP2043
HHP2043-1
(2) (3)
