Hyundai Terracan 2004 Ägarmanual (in Swedish)

1BESKRIVNING AV BILENS FUNKTIONER
50
B310A02HP-GDT VÄGMÄTARE/TRIPPMÄTARE Vagmätare Den digitala vägmätaren visar den totalt körda sträckan i kilometer eller miles. Den ger också god vägledning betr.intervaller för service och underhåll. Det är normalt för en fabriksny bil att vägmätaren visar mindre är 50 km. OBS: Alla garantier upphör att gälla om vägmätaren manipuleras. B310A01HP-1
Trippmätaren kan mäta två oberoende sträckor i km. TRIP A
: Kan användas för att t ex mäta
sträckan mellan två punkter. TRIP B : Kan nollställas t ex i samband
med tankning för att beräknabränsleförbrukningen. Om du håller in knappen längre än 1 sekund nollställs den trippmätare (Aeller B) som visas. B310A03HP-1
B310A02HP-1
Trippmätare Om du trycker kortare än 1 sekund på knappen nedtill till höger i hastighetsmätaren och tändningen ärpå visas följande i panelen:
Resetknappen

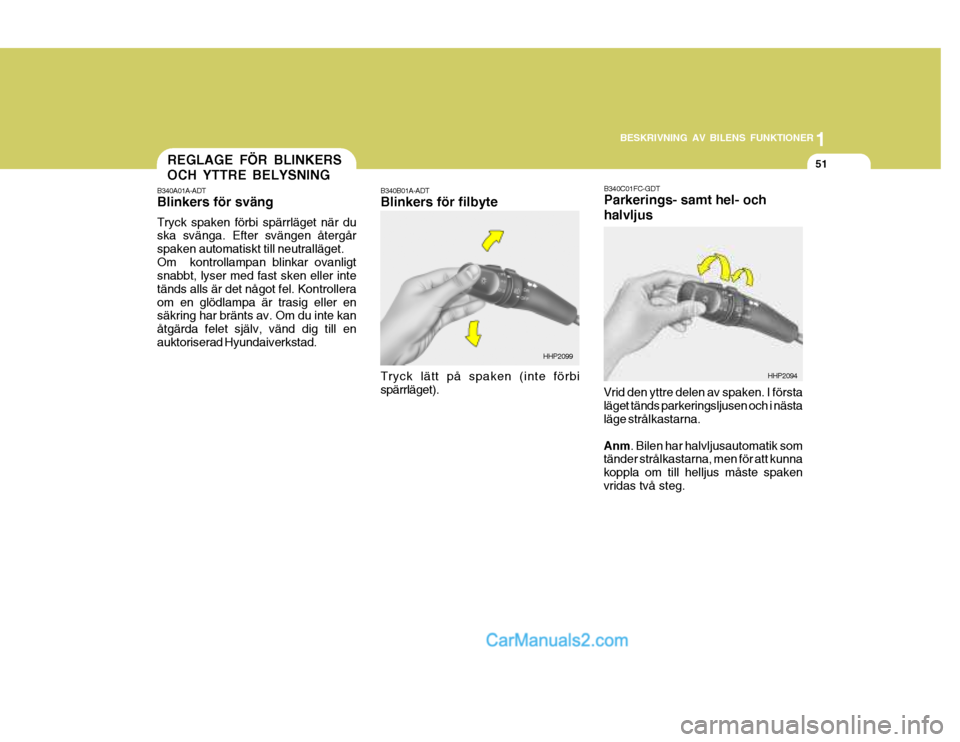

1
BESKRIVNING AV BILENS FUNKTIONER
51
B340C01FC-GDT Parkerings- samt hel- och halvljus
Vrid den yttre delen av spaken. I första läget tänds parkeringsljusen och i nästa läge strålkastarna. Anm . Bilen har halvljusautomatik som
tänder strålkastarna, men för att kunna koppla om till helljus måste spakenvridas två steg.
B340B01A-ADT Blinkers för filbyte
Tryck lätt på spaken (inte förbi spärrläget).
B340A01A-ADT Blinkers för sväng Tryck spaken förbi spärrläget när du ska svänga. Efter svängen återgår spaken automatiskt till neutralläget.Om kontrollampan blinkar ovanligt snabbt, lyser med fast sken eller inte tänds alls är det något fel. Kontrolleraom en glödlampa är trasig eller en säkring har bränts av. Om du inte kan åtgärda felet själv, vänd dig till enauktoriserad Hyundaiverkstad.
REGLAGE FÖR BLINKERS OCH YTTRE BELYSNING
HHP2099
HHP2094

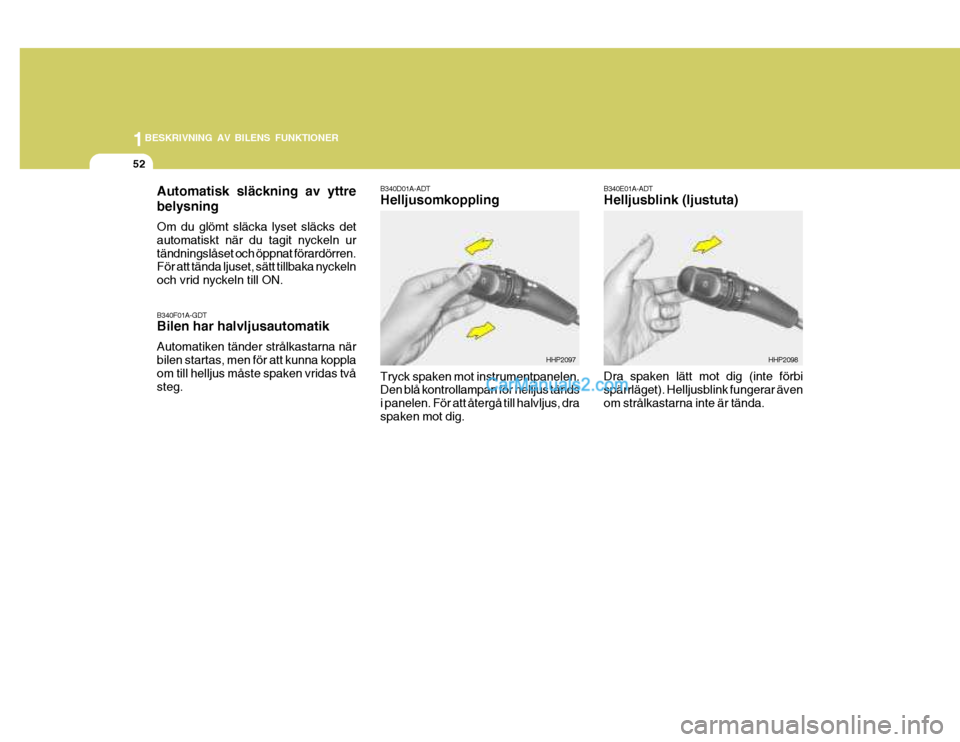

1BESKRIVNING AV BILENS FUNKTIONER
52
B340E01A-ADT Helljusblink (ljustuta) Dra spaken lätt mot dig (inte förbi spärrläget). Helljusblink fungerar ävenom strålkastarna inte är tända.
B340D01A-ADT Helljusomkoppling
B340F01A-GDT Bilen har halvljusautomatik Automatiken tänder strålkastarna när bilen startas, men för att kunna koppla om till helljus måste spaken vridas tvåsteg.
Automatisk släckning av yttre belysning Om du glömt släcka lyset släcks det automatiskt när du tagit nyckeln urtändningslåset och öppnat förardörren. För att tända ljuset, sätt tillbaka nyckeln och vrid nyckeln till ON.
Tryck spaken mot instrumentpanelen. Den blå kontrollampan för helljus tänds i panelen. För att återgå till halvljus, draspaken mot dig.
HHP2098HHP2097

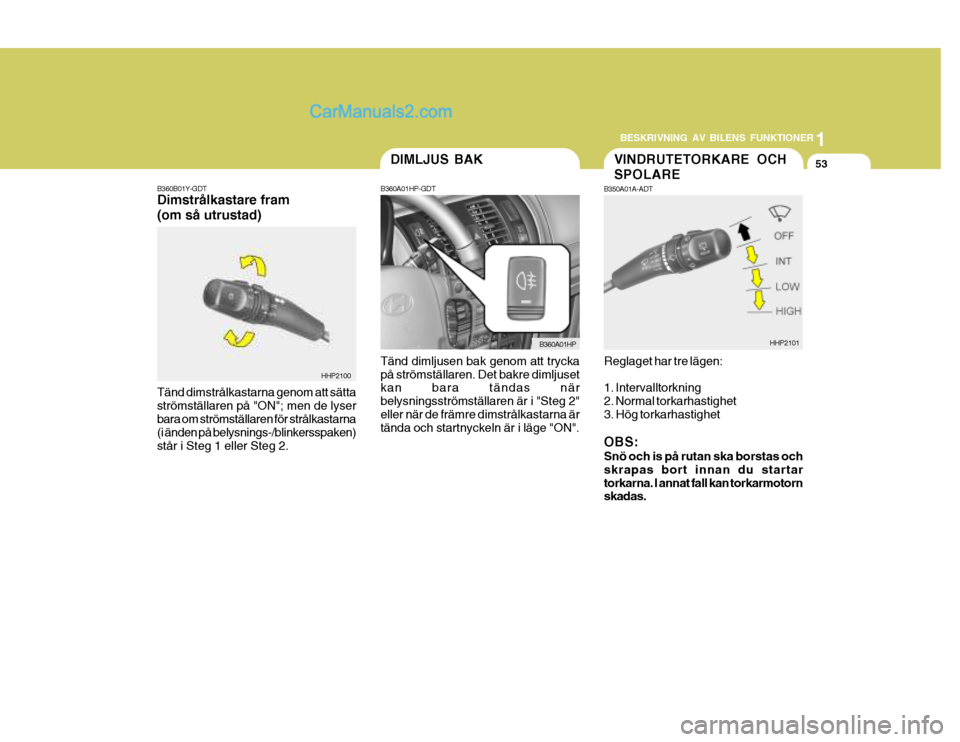

1
BESKRIVNING AV BILENS FUNKTIONER
53DIMLJUS BAK
B360B01Y-GDT Dimstrålkastare fram (om så utrustad) Tänd dimstrålkastarna genom att sätta strömställaren på "ON"; men de lyser bara om strömställaren för strålkastarna (i änden på belysnings-/blinkersspaken)står i Steg 1 eller Steg 2.VINDRUTETORKARE OCH SPOLARE
B350A01A-ADT Reglaget har tre lägen: 1. Intervalltorkning 2. Normal torkarhastighet3. Hög torkarhastighet OBS: Snö och is på rutan ska borstas och skrapas bort innan du startartorkarna. I annat fall kan torkarmotorn skadas.
HHP2100 B360A01HP
B360A01HP-GDT Tänd dimljusen bak genom att trycka på strömställaren. Det bakre dimljuset kan bara tändas när belysningsströmställaren är i "Steg 2"eller när de främre dimstrålkastarna är tända och startnyckeln är i läge "ON".
HHP2101

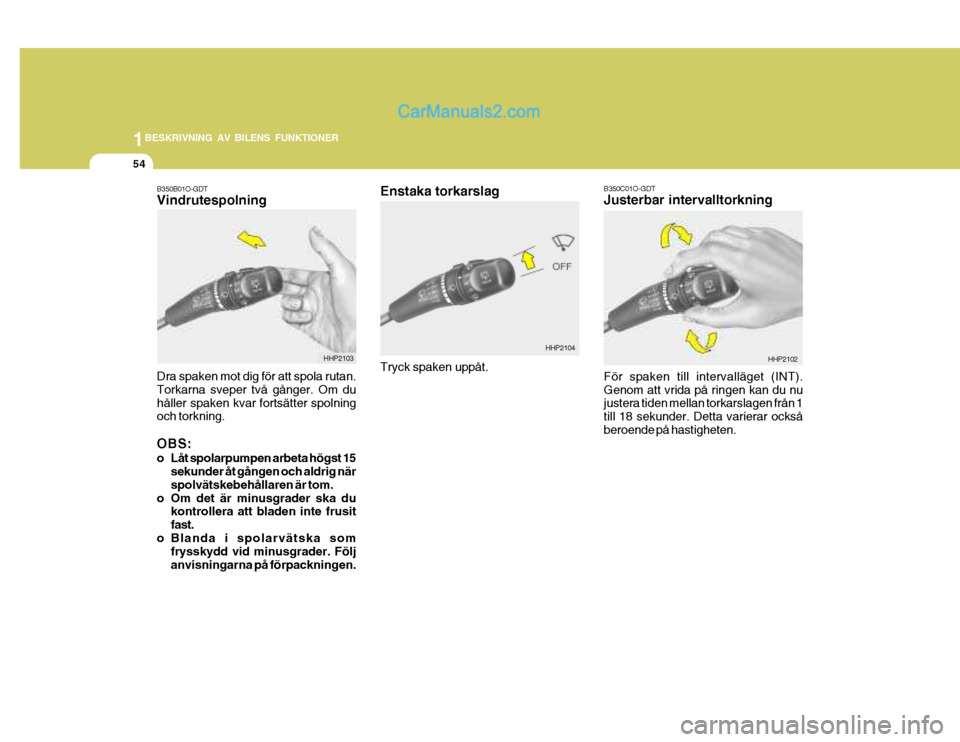

1BESKRIVNING AV BILENS FUNKTIONER
54
Enstaka torkarslag Tryck spaken uppåt.B350C01O-GDT Justerbar intervalltorkning För spaken till intervalläget (INT). Genom att vrida på ringen kan du nu justera tiden mellan torkarslagen från 1 till 18 sekunder. Detta varierar ocksåberoende på hastigheten.
Dra spaken mot dig för att spola rutan.Torkarna sveper två gånger. Om duhåller spaken kvar fortsätter spolning och torkning. OBS:
o Låt spolarpumpen arbeta högst 15
sekunder åt gången och aldrig när spolvätskebehållaren är tom.
o Om det är minusgrader ska du kontrollera att bladen inte frusitfast.
o Blanda i spolarvätska som frysskydd vid minusgrader. Följanvisningarna på förpackningen.
B350B01O-GDT Vindrutespolning
HHP2104
HHP2102HHP2103

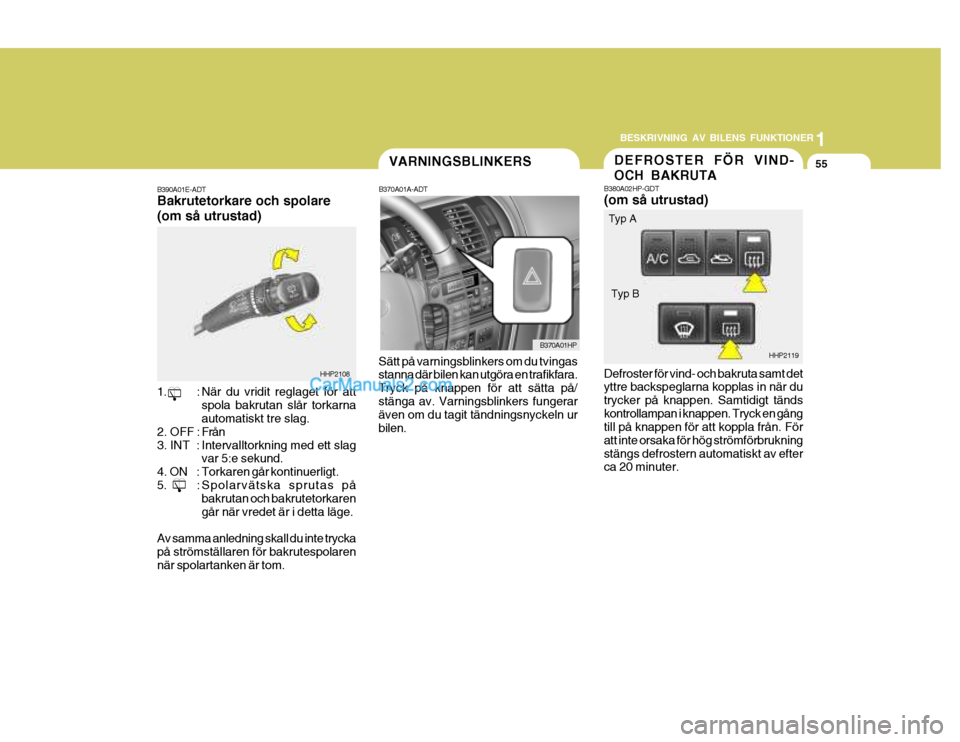

1
BESKRIVNING AV BILENS FUNKTIONER
55VARNINGSBLINKERS
B370A01A-ADT
Sätt på varningsblinkers om du tvingas stanna där bilen kan utgöra en trafikfara. Tryck på knappen för att sätta på/stänga av. Varningsblinkers fungerar även om du tagit tändningsnyckeln ur bilen.
B390A01E-ADT Bakrutetorkare och spolare (om så utrustad)
1. : När du vridit reglaget för att
spola bakrutan slår torkarna automatiskt tre slag.
2. OFF : Från
3. INT : Intervalltorkning med ett slag var 5:e sekund.
4. ON : Torkaren går kontinuerligt.
5. : Spolarvätska sprutas på bakrutan och bakrutetorkarengår när vredet är i detta läge.
Av samma anledning skall du inte tryckapå strömställaren för bakrutespolarennär spolartanken är tom.
HHP2108
DEFROSTER FÖR VIND- OCH BAKRUTA
B380A02HP-GDT (om så utrustad) Defroster för vind- och bakruta samt det yttre backspeglarna kopplas in när du trycker på knappen. Samtidigt tändskontrollampan i knappen. Tryck en gång till på knappen för att koppla från. För att inte orsaka för hög strömförbrukningstängs defrostern automatiskt av efter ca 20 minuter.
B370A01HP
HHP2119
Typ A
Typ B

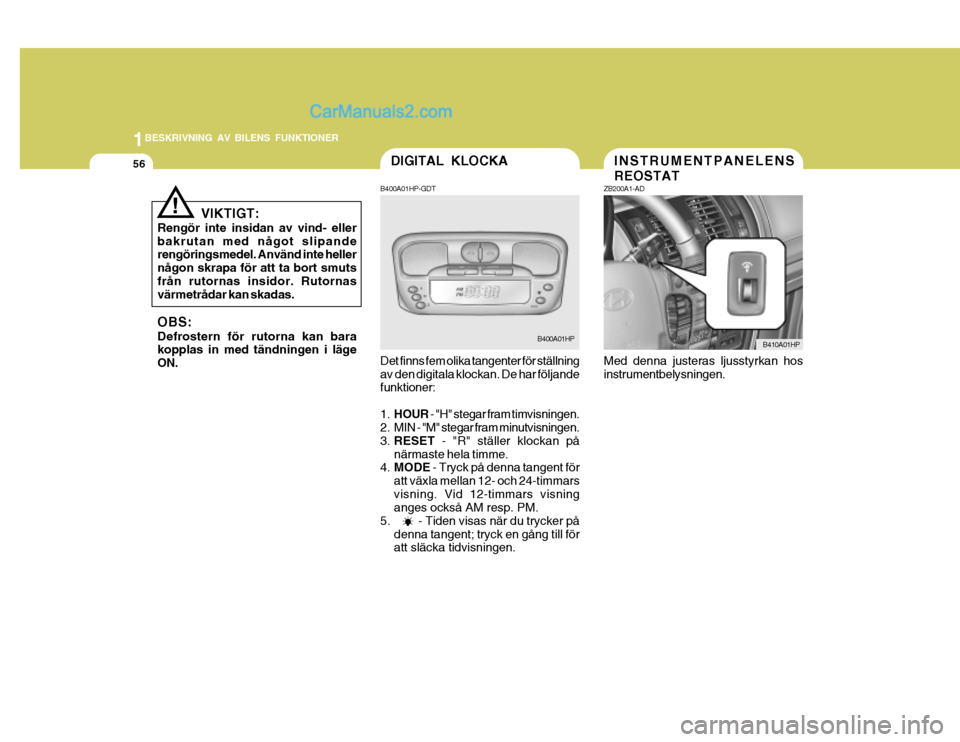

1BESKRIVNING AV BILENS FUNKTIONER
56DIGITAL KLOCKA
!
VIKTIGT:
Rengör inte insidan av vind- eller bakrutan med något slipande rengöringsmedel. Använd inte heller någon skrapa för att ta bort smutsfrån rutornas insidor. Rutornas värmetrådar kan skadas. OBS: Defrostern för rutorna kan bara kopplas in med tändningen i läge ON. B400A01HP-GDT
B400A01HP
Det finns fem olika tangenter för ställning av den digitala klockan. De har följande funktioner: 1.
HOUR - "H" stegar fram timvisningen.
2. MIN - "M" stegar fram minutvisningen. 3. RESET - "R" ställer klockan på
närmaste hela timme.
4. MODE - Tryck på denna tangent för
att växla mellan 12- och 24-timmarsvisning. Vid 12-timmars visning anges också AM resp. PM.
5. - Tiden visas när du trycker på
denna tangent; tryck en gång till föratt släcka tidvisningen.
INSTRUMENTPANELENS REOSTAT
ZB200A1-AD Med denna justeras ljusstyrkan hos instrumentbelysningen.
B410A01HP

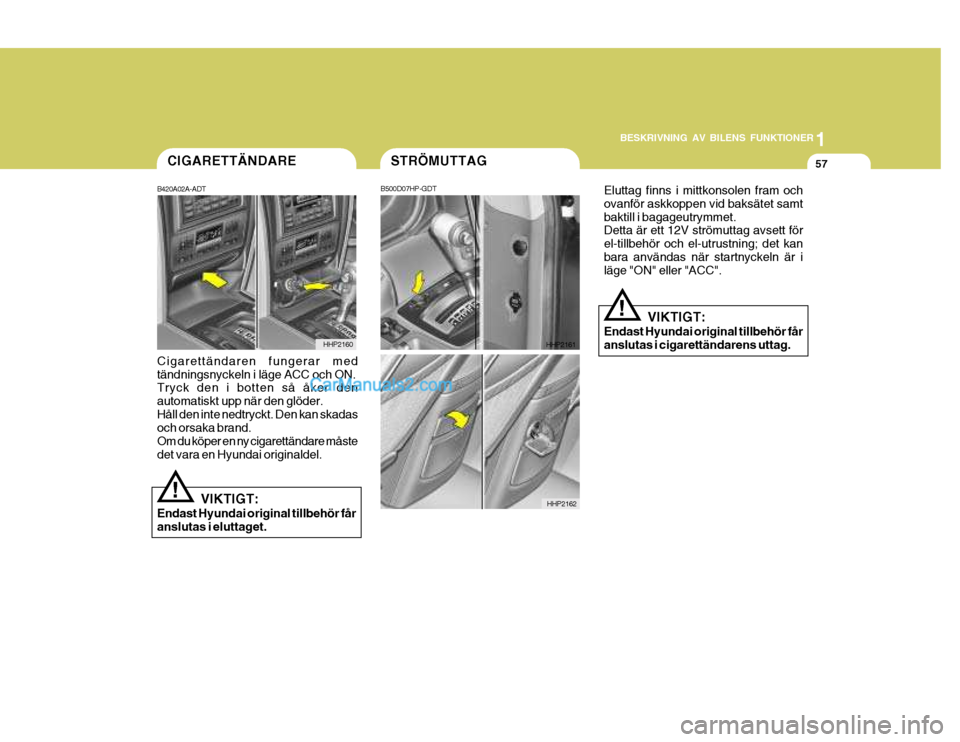

1
BESKRIVNING AV BILENS FUNKTIONER
57STRÖMUTTAG
Cigarettändaren fungerar med tändningsnyckeln i läge ACC och ON. Tryck den i botten så åker den automatiskt upp när den glöder.Håll den inte nedtryckt. Den kan skadas och orsaka brand. Om du köper en ny cigarettändare måstedet vara en Hyundai originaldel. CIGARETTÄNDARE
B420A02A-ADT
VIKTIGT:
Endast Hyundai original tillbehör fåranslutas i eluttaget.
! B500D07HP-GDT
Eluttag finns i mittkonsolen fram och ovanför askkoppen vid baksätet samtbaktill i bagageutrymmet. Detta är ett 12V strömuttag avsett för el-tillbehör och el-utrustning; det kanbara användas när startnyckeln är i läge "ON" eller "ACC".
VIKTIGT:
Endast Hyundai original tillbehör får anslutas i cigarettändarens uttag.
!
HHP2160
HHP2162
HHP2161

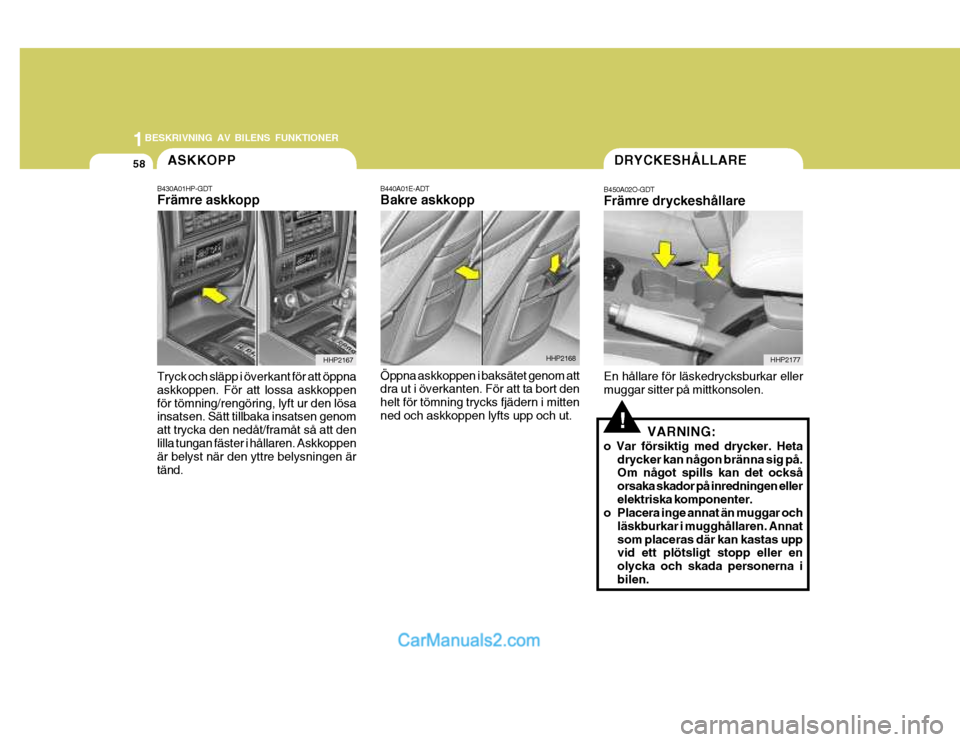

1BESKRIVNING AV BILENS FUNKTIONER
58
B440A01E-ADT Bakre askkopp Öppna askkoppen i baksätet genom att dra ut i överkanten. För att ta bort den helt för tömning trycks fjädern i mittenned och askkoppen lyfts upp och ut.ASKKOPP
B430A01HP-GDT Främre askkopp Tryck och släpp i överkant för att öppna askkoppen. För att lossa askkoppenför tömning/rengöring, lyft ur den lösa insatsen. Sätt tillbaka insatsen genom att trycka den nedåt/framåt så att denlilla tungan fäster i hållaren. Askkoppen är belyst när den yttre belysningen är tänd.DRYCKESHÅLLARE
B450A02O-GDT Främre dryckeshållare En hållare för läskedrycksburkar eller muggar sitter på mittkonsolen.
HHP2167 HHP2168HHP2177
VARNING:
o Var försiktig med drycker. Heta drycker kan någon bränna sig på. Om något spills kan det också orsaka skador på inredningen ellerelektriska komponenter.
o Placera inge annat än muggar och
läskburkar i mugghållaren. Annatsom placeras där kan kastas upp vid ett plötsligt stopp eller en olycka och skada personerna ibilen.
!

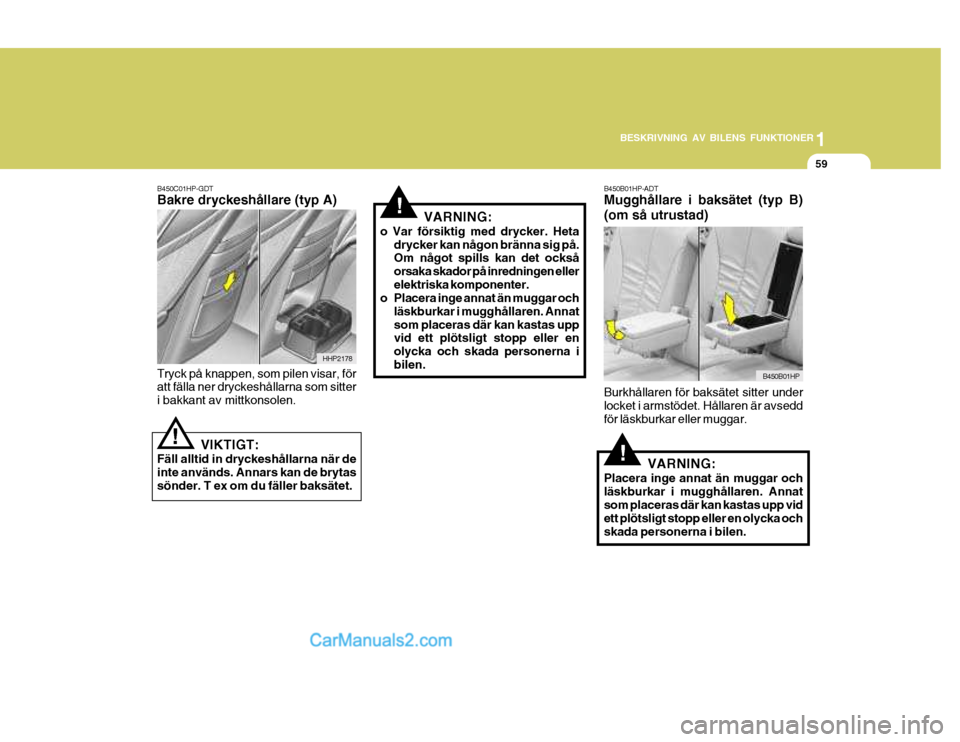

1
BESKRIVNING AV BILENS FUNKTIONER
59
!
B450B01HP-ADT Mugghållare i baksätet (typ B) (om så utrustad) Burkhållaren för baksätet sitter under locket i armstödet. Hållaren är avsedd för läskburkar eller muggar.
VARNING:
Placera inge annat än muggar och läskburkar i mugghållaren. Annat som placeras där kan kastas upp vid ett plötsligt stopp eller en olycka ochskada personerna i bilen. B450B01HP
!
B450C01HP-GDT Bakre dryckeshållare (typ A) Tryck på knappen, som pilen visar, för att fälla ner dryckeshållarna som sitter i bakkant av mittkonsolen.
HHP2178VARNING:
o Var försiktig med drycker. Heta drycker kan någon bränna sig på. Om något spills kan det också orsaka skador på inredningen ellerelektriska komponenter.
o Placera inge annat än muggar och
läskburkar i mugghållaren. Annatsom placeras där kan kastas upp vid ett plötsligt stopp eller en olycka och skada personerna ibilen.
VIKTIGT:
Fäll alltid in dryckeshållarna när de inte används. Annars kan de brytassönder. T ex om du fäller baksätet.!
