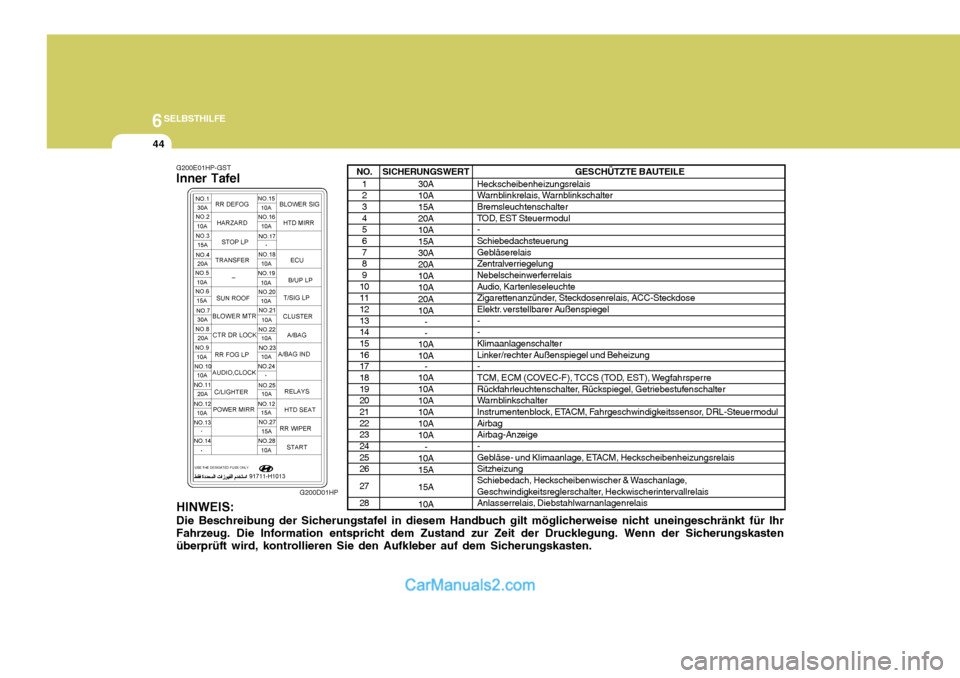

6SELBSTHILFE
44
NO.1 2 3 45 6 78 9
10 11 12 1314 15 1617 18 1920 21 2223 24 2526 2728 SICHERUNGSWERT
30A 10A15A20A 10A 15A30A20A10A10A 20A 10A- -
10A 10A -
10A 10A10A10A10A10A
-
10A15A 15A 10A GESCHÃœTZTE BAUTEILE
Heckscheibenheizungsrelais
Warnblinkrelais, Warnblinkschalter Bremsleuchtenschalter
TOD, EST Steuermodul- Schiebedachsteuerung
Gebläserelais
Zentralverriegelung
Nebelscheinwerferrelais
Audio, Kartenleseleuchte
Zigarettenanzünder, Steckdosenrelais, ACC-Steckdose
Elektr. verstellbarer Außenspiegel -- Klimaanlagenschalter
Linker/rechter Außenspiegel und Beheizung-
TCM, ECM (COVEC-F), TCCS (TOD, EST), Wegfahrsperre
Rückfahrleuchtenschalter, Rückspiegel, Getriebestufenschalter
Warnblinkschalter
Instrumentenblock, ETACM, Fahrgeschwindigkeitssensor, DRL-Steuermodul Airbag
Airbag-Anzeige -
Gebläse- und Klimaanlage, ETACM, HeckscheibenheizungsrelaisSitzheizung
Schiebedach, Heckscheibenwischer & Waschanlage,
Geschwindigkeitsreglerschalter, Heckwischerintervallrelais
Anlasserrelais, Diebstahlwarnanlagenrelais
G200E01HP-GST Inner Tafel
G200D01HP
HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskastenüberprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.

7

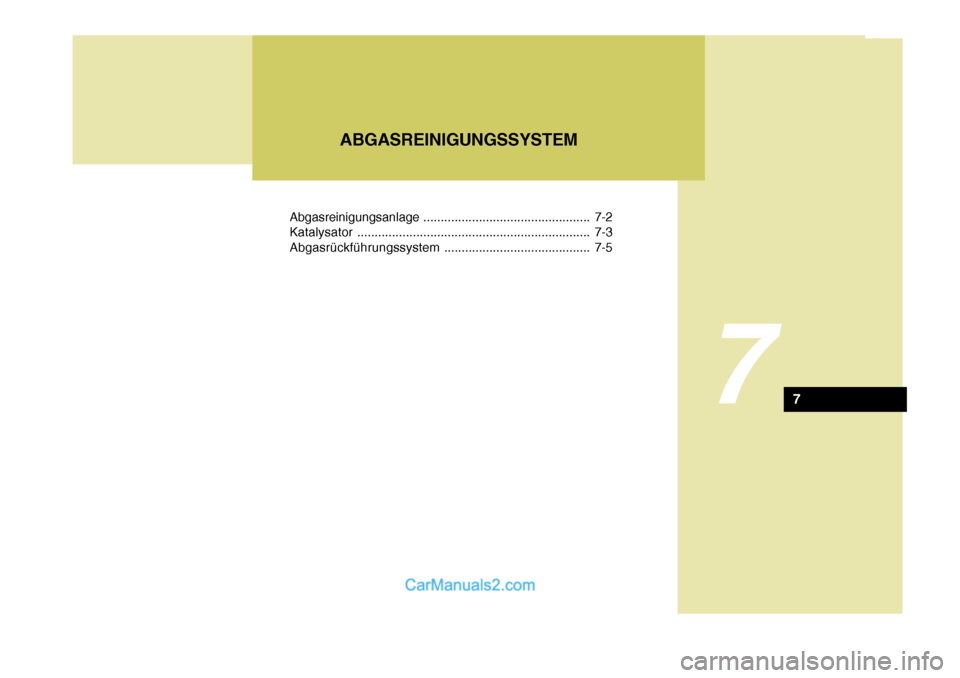

Abgasreinigungsanlage................................................ 7-2
Katalysator ................................................................... 7-3
Abgasrückführungssystem .......................................... 7-5
ABGASREINIGUNGSSYSTEM
7

7ABGASREINIGUNGSSYSTEM
2ABGASREINIGUNGSANLAGE

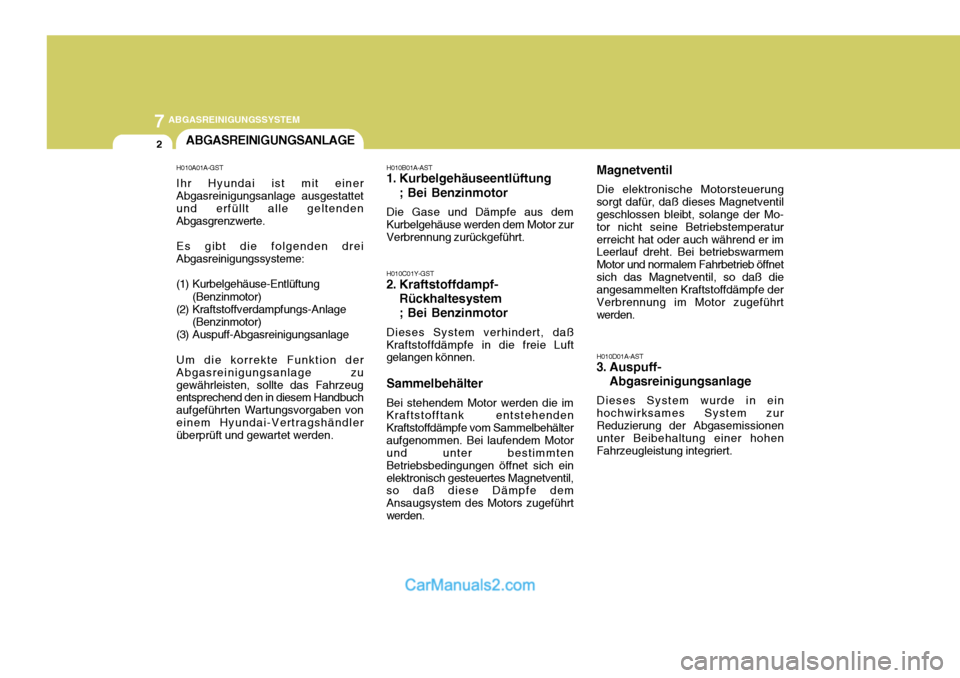

H010A01A-GST Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltendenAbgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung (Benzinmotor)
(2) Kraftstoffverdampfungs-Anlage
(Benzinmotor)
(3) Auspuff-Abgasreinigungsanlage
Um die korrekte Funktion der Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben voneinem Hyundai-Vertragshändler überprüft und gewartet werden. H010B01A-AST
1. Kurbelgehäuseentlüftung
; Bei Benzinmotor
Die Gase und Dämpfe aus demKurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C01Y-GST
2. Kraftstoffdampf- Rückhaltesystem ; Bei Benzinmotor
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehenden Kraftstoffdämpfe vom Sammelbehälteraufgenommen. Bei laufendem Motor und unter bestimmten Betriebsbedingungen öffnet sich einelektronisch gesteuertes Magnetventil, so daß diese Dämpfe dem Ansaugsystem des Motors zugeführtwerden. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo- tor nicht seine Betriebstemperaturerreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmem Motor und normalem Fahrbetrieb öffnetsich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführtwerden. H010D01A-AST
3. Auspuff-
Abgasreinigungsanlage
Dieses System wurde in ein hochwirksames System zurReduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert.

7
ABGASREINIGUNGS SYSTEM
3
!
Katalysator
H020A01HP
KATALYSATOR

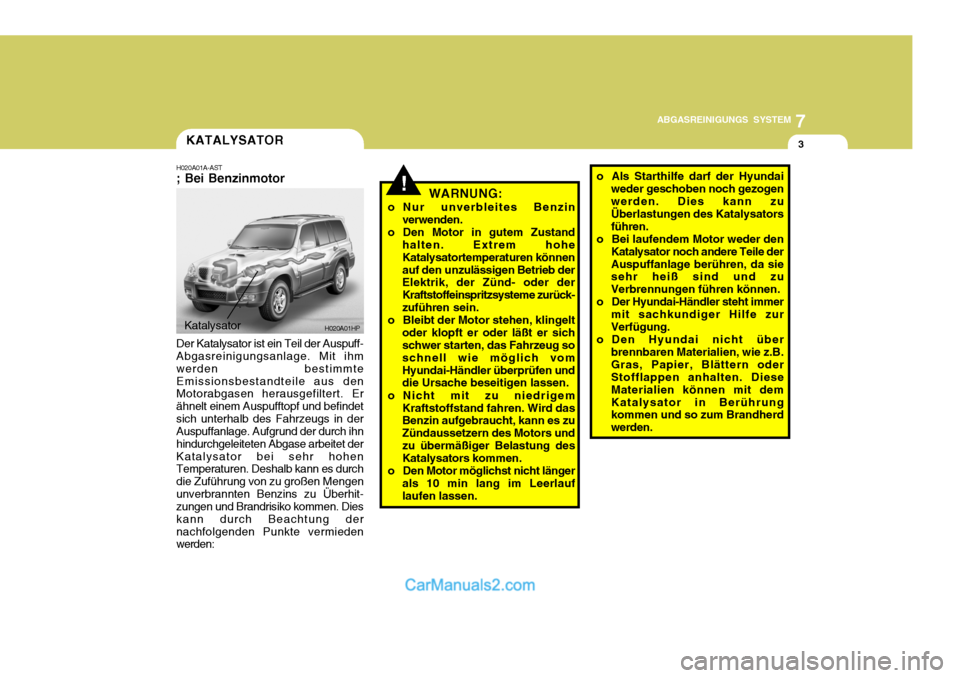

H020A01A-AST ; Bei Benzinmotor Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmteEmissionsbestandteile aus den Motorabgasen herausgefiltert. Er ähnelt einem Auspufftopf und befindetsich unterhalb des Fahrzeugs in der Auspuffanlage. Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet derKatalysator bei sehr hohen Temperaturen. Deshalb kann es durch die Zuführung von zu großen Mengenunverbrannten Benzins zu Überhit- zungen und Brandrisiko kommen. Dies kann durch Beachtung dernachfolgenden Punkte vermieden werden: WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysatortemperaturen können
auf den unzulässigen Be trieb der
Elektrik, der Zünd- oder derKraftstoffeinspritzsysteme zurück-
zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug so schnell wie möglich vomHyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zu Zündaussetzern des Motors undzu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen. o Als Starthilfe darf der Hyundai
weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysatorsführen.
o Bei laufendem Motor weder den Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer
mit sachkundiger Hilfe zurVerfügung.
o Den Hyundai nicht über brennbaren Materialien, wie z.B.Gras, Papier, Blättern oder Stofflappen anhalten. Diese Materialien können mit demKatalysator in Berührung kommen und so zum Brandherd werden.

7ABGASREINIGUNGSSYSTEM
4
!
H020A01HP

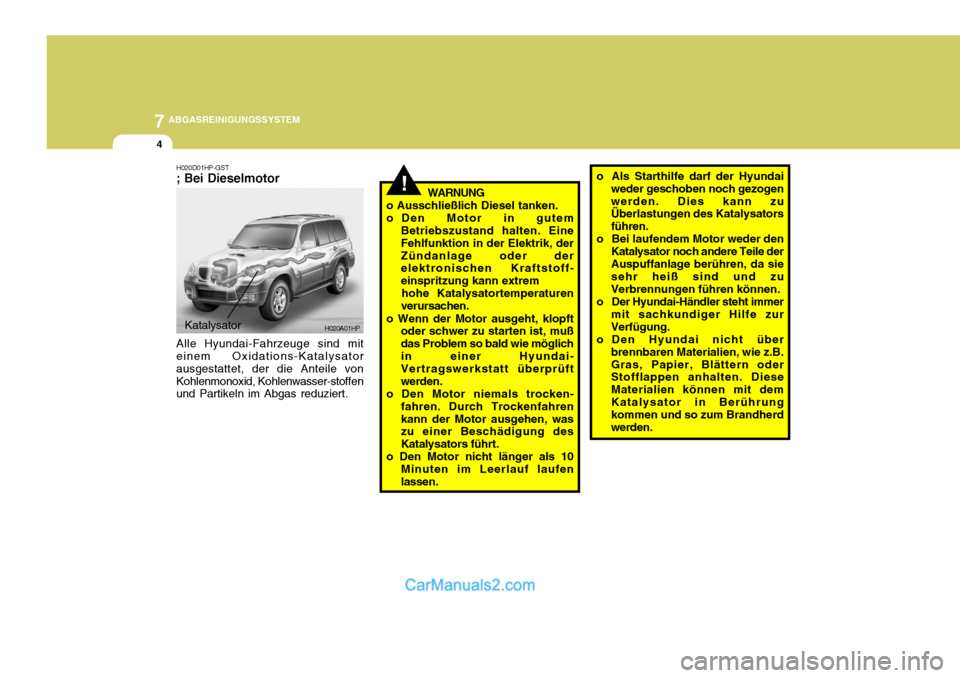

H020D01HP-GST ; Bei Dieselmotor
WARNUNG
o Ausschließlich Diesel tanken.
o Den Motor in gutem Betriebszustand halten. Eine Fehlfunktion in der Elektrik, derZündanlage oder der elektronischen Kraftstoff- einspritzung kann extrem
hohe Katalysatortemperaturen
verursachen.
o Wenn der Motor ausgeht, klopft oder schwer zu starten ist, mußdas Problem so bald wie möglich in einer Hyundai- Vertragswerkstatt überprüftwerden.
o Den Motor niemals trocken- fahren. Durch Trockenfahrenkann der Motor ausgehen, was zu einer Beschädigung des Katalysators führt.
o Den Motor nicht länger als 10 Minuten im Leerlauf laufenlassen.
Alle Hyundai-Fahrzeuge sind mit einem Oxidations-Katalysator ausgestattet, der die Anteile vonKohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
Katalysator o Als Starthilfe darf der Hyundai
weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysators führen.
o Bei laufendem Motor weder den
Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zurVerfügung.
o Den Hyundai nicht über brennbaren Materialien, wie z.B.Gras, Papier, Blättern oder Stofflappen anhalten. Diese Materialien können mit demKatalysator in Berührung kommen und so zum Brandherd werden.

7
ABGASREINIGUNGS SYSTEM
5

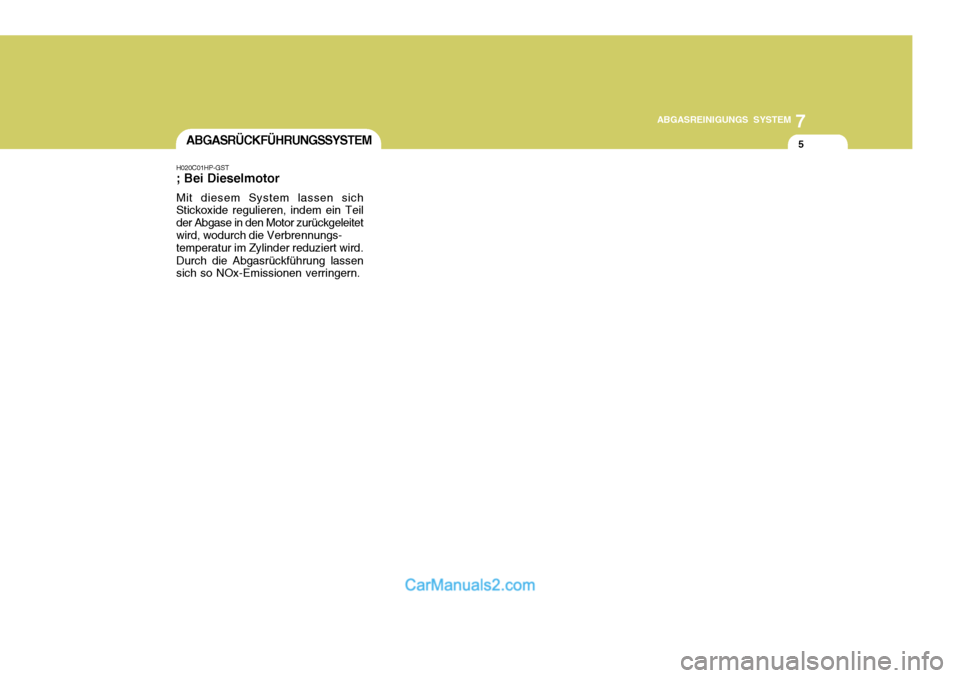

H020C01HP-GST ; Bei Dieselmotor Mit diesem System lassen sich Stickoxide regulieren, indem ein Teil der Abgase in den Motor zurückgeleitetwird, wodurch die Verbrennungs-temperatur im Zylinder reduziert wird. Durch die Abgasrückführung lassen sich so NOx-Emissionen verringern. ABGASRÜCKFÜHRUNGSSYSTEM

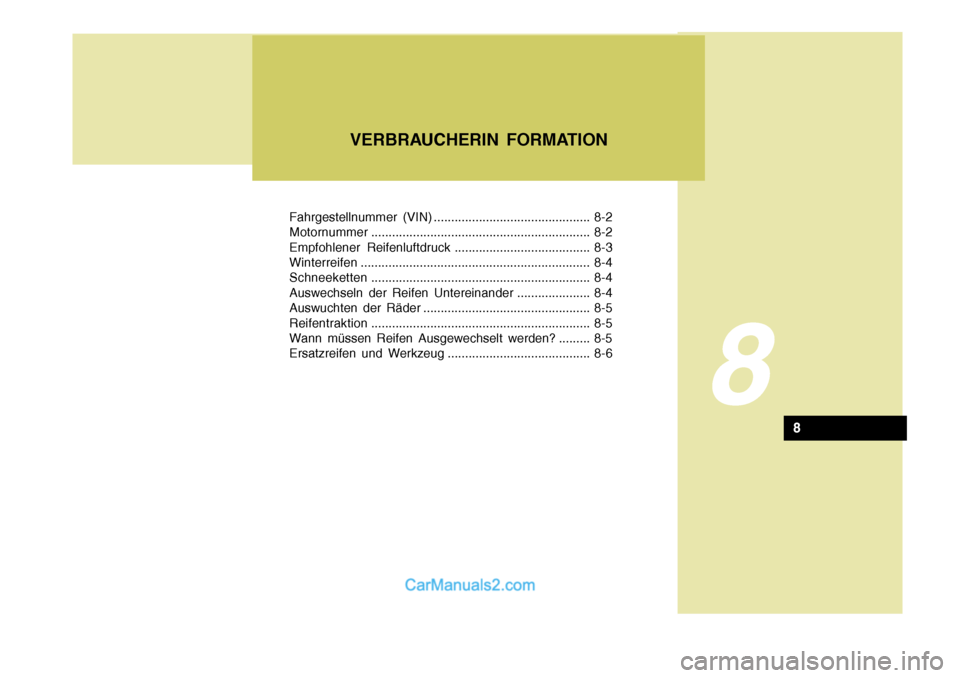

Fahrgestellnummer (VIN) ............................................. 8-2 Motornummer............................................................... 8-2
Empfohlener Reifenluftdruck ....................................... 8-3 Winterreifen .................................................................. 8-4
Schneeketten ............................................................... 8-4
Auswechseln der Reifen Untereinander ..................... 8-4
Auswuchten der Räder ................................................ 8-5Reifentraktion ............................................................... 8-5
Wann müssen Reifen Ausgewechselt werden? ......... 8-5
Ersatzreifen und Werkzeug ......................................... 8-6
8
VERBRAUCHERIN FORMATION
8

8VERBRAUGHERIN FORMATION
2MOTORNUMMER
I010B03HP
I010A01A-GST
I010B01A-ASTI020A01A-AST INFORMATIONEN ZU DEN REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unternormalen Fahrbedingungen die max. Leistung.

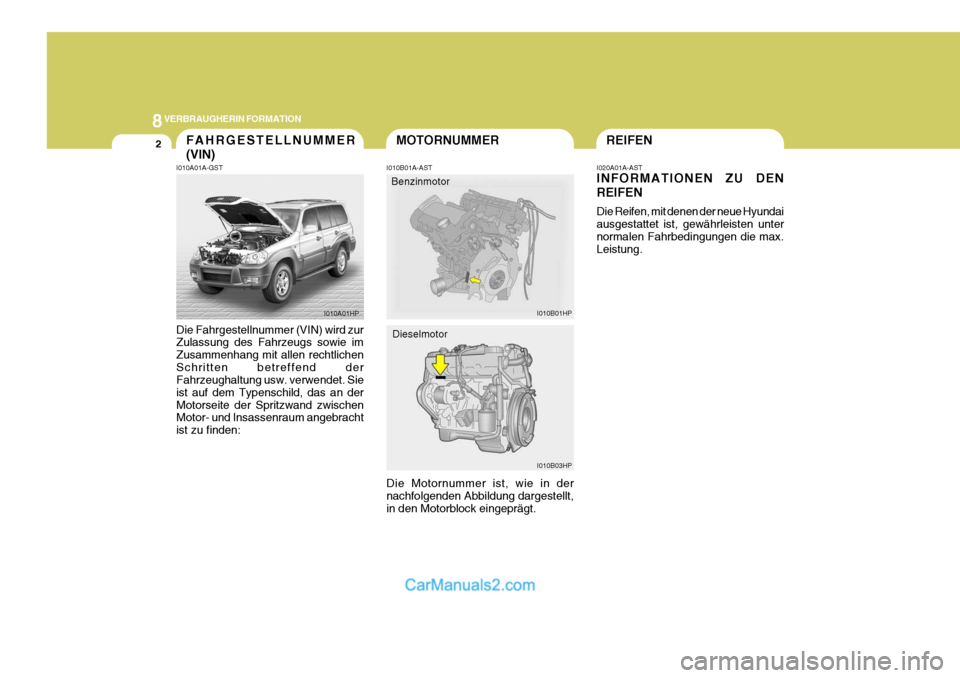

Die Fahrgestellnummer (VIN) wird zurZulassung des Fahrzeugs sowie im Zusammenhang mit allen rechtlichenSchritten betreffend der Fahrzeughaltung usw. verwendet. Sie ist auf dem Typenschild, das an derMotorseite der Spritzwand zwischen Motor- und Insassenraum angebracht ist zu finden: Die Motornummer ist, wie in dernachfolgenden Abbildung dargestellt,in den Motorblock eingeprägt.Benzinmotor
Dieselmotor
I010A01HP I010B01HP
FAHRGESTELLNUMMER (VIN)
REIFEN

8
VERBRAUGHERIN FORMATION
3
I030A01HP
!

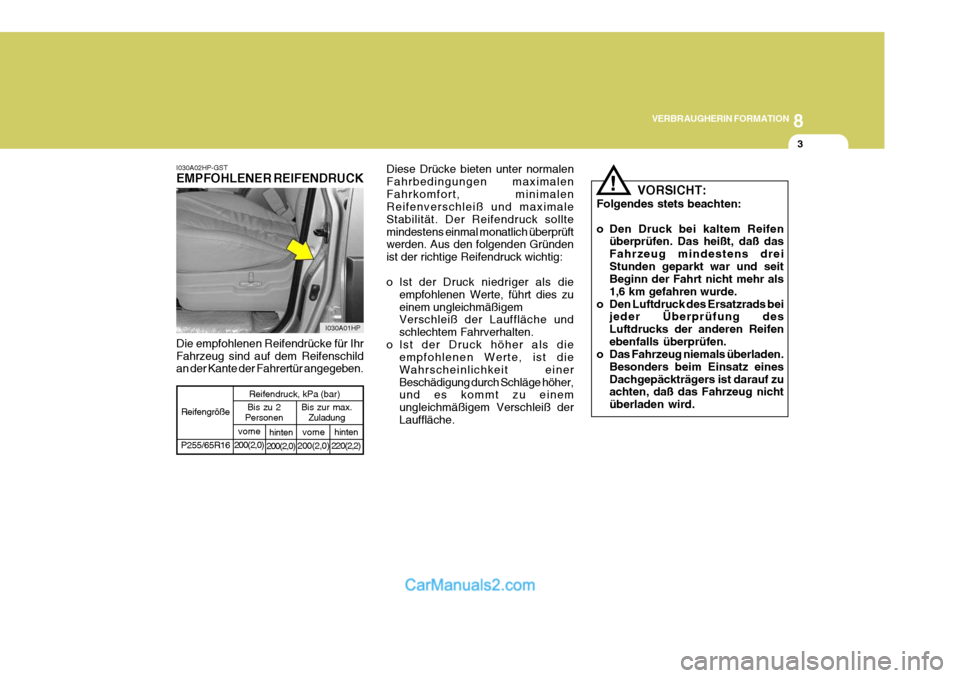

I030A02HP-GST EMPFOHLENER REIFENDRUCK
Die empfohlenen Reifendrücke für Ihr Fahrzeug sind auf dem Reifenschild an der Kante der Fahrertür angegeben. Diese Drücke bieten unter normalen Fahrbedingungen maximalenFahrkomfort, minimalen Reifenverschleiß und maximale Stabilität. Der Reifendruck solltemindestens einmal monatlich überprüft werden. Aus den folgenden Gründen ist der richtige Reifendruck wichtig:
o Ist der Druck niedriger als die
empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist dieWahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß derLauffläche. VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens dreiStunden geparkt war und seit Beginn der Fahrt nicht mehr als 1,6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung desLuftdrucks der anderen Reifenebenfalls überprüfen.
o Das Fahrzeug niemals überladen.
Besonders beim Einsatz einesDachgepäckträgers ist darauf zu achten, daß das Fahrzeug nicht überladen wird.
Reifengröße Reifendruck, kPa (bar)
P255/65R16 hinten
200(2,0) vorne
200(2,0)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
220(2,2)
vorne
200(2,0)

8VERBRAUGHERIN FORMATION
4
!

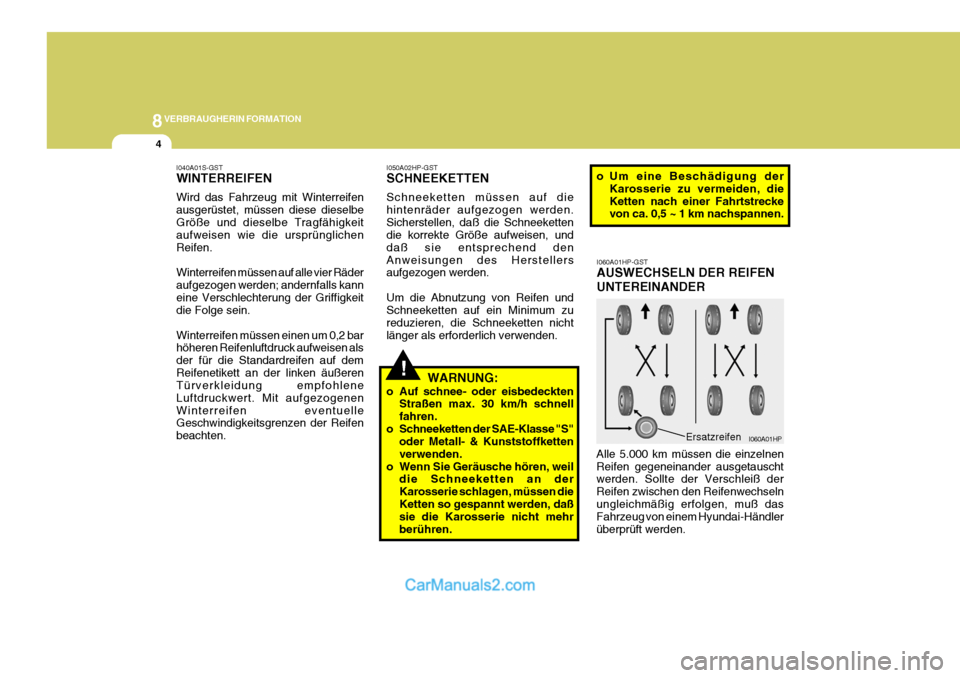

I040A01S-GST WINTERREIFEN Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbeGröße und dieselbe Tragfähigkeit aufweisen wie die ursprünglichen Reifen. Winterreifen müssen auf alle vier Räder aufgezogen werden; andernfalls kanneine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0,2 bar höheren Reifenluftdruck aufweisen als der für die Standardreifen auf demReifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenenWinterreifen eventuelle Geschwindigkeitsgrenzen der Reifen beachten. I050A02HP-GST SCHNEEKETTEN Schneeketten müssen auf die hintenräder aufgezogen werden.Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, und daß sie entsprechend denAnweisungen des Herstellers aufgezogen werden. Um die Abnutzung von Reifen und Schneeketten auf ein Minimum zu reduzieren, die Schneeketten nichtlänger als erforderlich verwenden.
WARNUNG:
o Auf schnee- oder eisbedeckten Straßen max. 30 km/h schnellfahren.
o Schneeketten der SAE-Klasse "S" oder Metall- & Kunststoffkettenverwenden.
o Wenn Sie Geräusche hören, weil die Schneeketten an derKarosserie schlagen, müssen dieKetten so gespannt werden, daß sie die Karosserie nicht mehr berühren. I060A01HP-GST AUSWECHSELN DER REIFEN UNTEREINANDER
Alle 5.000 km müssen die einzelnen Reifen gegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechselnungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden. o Um eine Beschädigung der
Karosserie zu vermeiden, dieKetten nach einer Fahrtstrecke von ca. 0,5 ~ 1 km nachspannen.
I060A01HPErsatzreifen
