Hyundai Terracan 2006 Manual del propietario (in Spanish)

2
CONDUCIENDO SU HYUNDAI
31

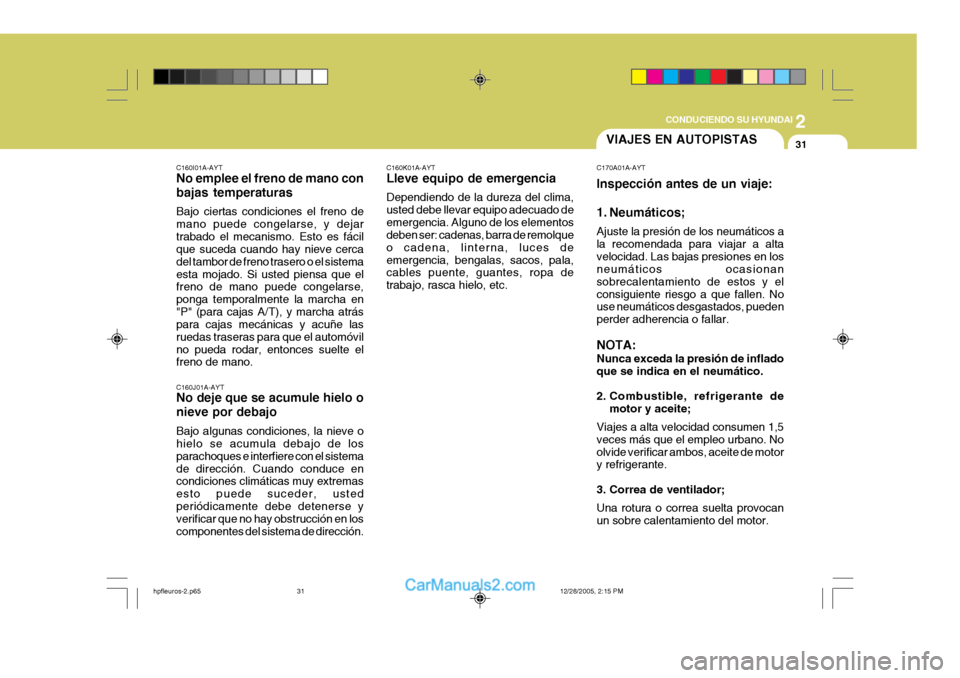

C160I01A-AYT No emplee el freno de mano con bajas temperaturas Bajo ciertas condiciones el freno de mano puede congelarse, y dejartrabado el mecanismo. Esto es fácil que suceda cuando hay nieve cerca del tambor de freno trasero o el sistemaesta mojado. Si usted piensa que el freno de mano puede congelarse, ponga temporalmente la marcha en"P" (para cajas A/T), y marcha atrás para cajas mecánicas y acuñe las ruedas traseras para que el automóvilno pueda rodar, entonces suelte el freno de mano. C160J01A-AYT No deje que se acumule hielo o nieve por debajo Bajo algunas condiciones, la nieve o hielo se acumula debajo de los parachoques e interfiere con el sistemade dirección. Cuando conduce en condiciones climáticas muy extremas esto puede suceder, ustedperiódicamente debe detenerse y verificar que no hay obstrucción en los componentes del sistema de dirección.VIAJES EN AUTOPISTAS
C160K01A-AYT Lleve equipo de emergencia Dependiendo de la dureza del clima, usted debe llevar equipo adecuado deemergencia. Alguno de los elementos deben ser: cadenas, barra de remolque o cadena, linterna, luces deemergencia, bengalas, sacos, pala, cables puente, guantes, ropa de trabajo, rasca hielo, etc. C170A01A-AYT Inspección antes de un viaje:
1. Neumáticos; Ajuste la presión de los neumáticos a la recomendada para viajar a altavelocidad. Las bajas presiones en los neumáticos ocasionan sobrecalentamiento de estos y elconsiguiente riesgo a que fallen. No use neumáticos desgastados, pueden perder adherencia o fallar. NOTA: Nunca exceda la presión de inflado que se indica en el neumático.
2. Combustible, refrigerante de
motor y aceite;
Viajes a alta velocidad consumen 1,5 veces más que el empleo urbano. Noolvide verificar ambos, aceite de motor y refrigerante. 3. Correa de ventilador; Una rotura o correa suelta provocan un sobre calentamiento del motor.
hpfleuros-2.p65 12/28/2005, 2:15 PM
31

2 CONDUCIENDO SU HYUNDAI

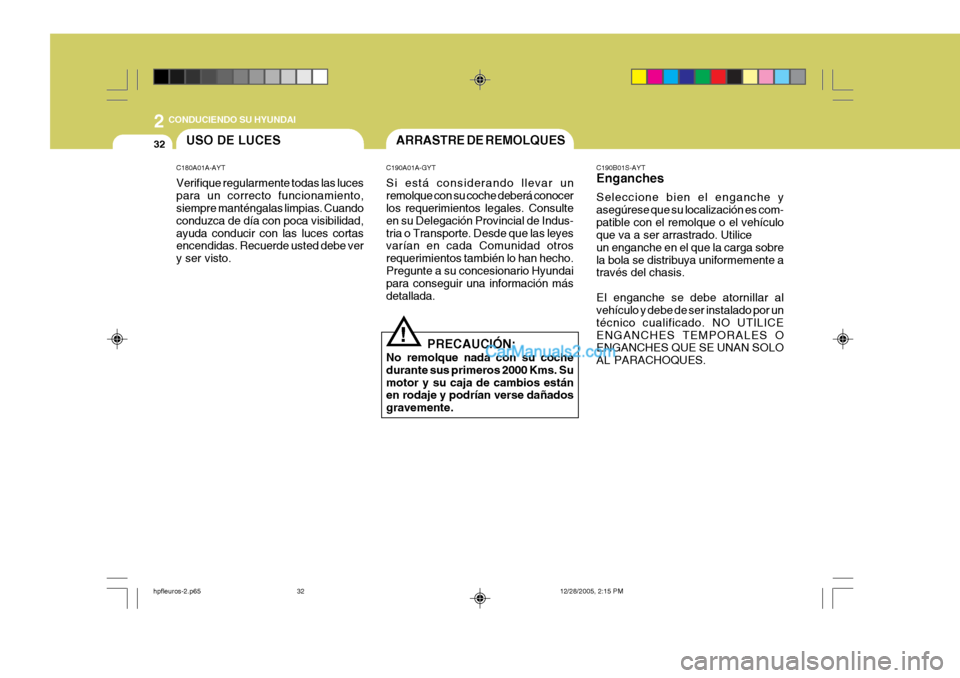

32ARRASTRE DE REMOLQUES
C190A01A-GYT Si está considerando llevar un remolque con su coche deberá conocer los requerimientos legales. Consulte en su Delegación Provincial de Indus-tria o Transporte. Desde que las leyes varían en cada Comunidad otros requerimientos también lo han hecho.Pregunte a su concesionario Hyundai para conseguir una información más detallada.
PRECAUCIÓN:
No remolque nada con su cochedurante sus primeros 2000 Kms. Sumotor y su caja de cambios están en rodaje y podrían verse dañados gravemente.
! C190B01S-AYT Enganches Seleccione bien el enganche y asegúrese que su localización es com-patible con el remolque o el vehículo que va a ser arrastrado. Utilice un enganche en el que la carga sobrela bola se distribuya uniformemente a través del chasis. El enganche se debe atornillar al vehículo y debe de ser instalado por un
técnico cualificado. NO UTILICEENGANCHES TEMPORALES O ENGANCHES QUE SE UNAN SOLO AL PARACHOQUES.
USO DE LUCES
C180A01A-AYT Verifique regularmente todas las luces para un correcto funcionamiento, siempre manténgalas limpias. Cuando conduzca de día con poca visibilidad,ayuda conducir con las luces cortas encendidas. Recuerde usted debe ver y ser visto.
hpfleuros-2.p65 12/28/2005, 2:15 PM
32

2
CONDUCIENDO SU HYUNDAI
33

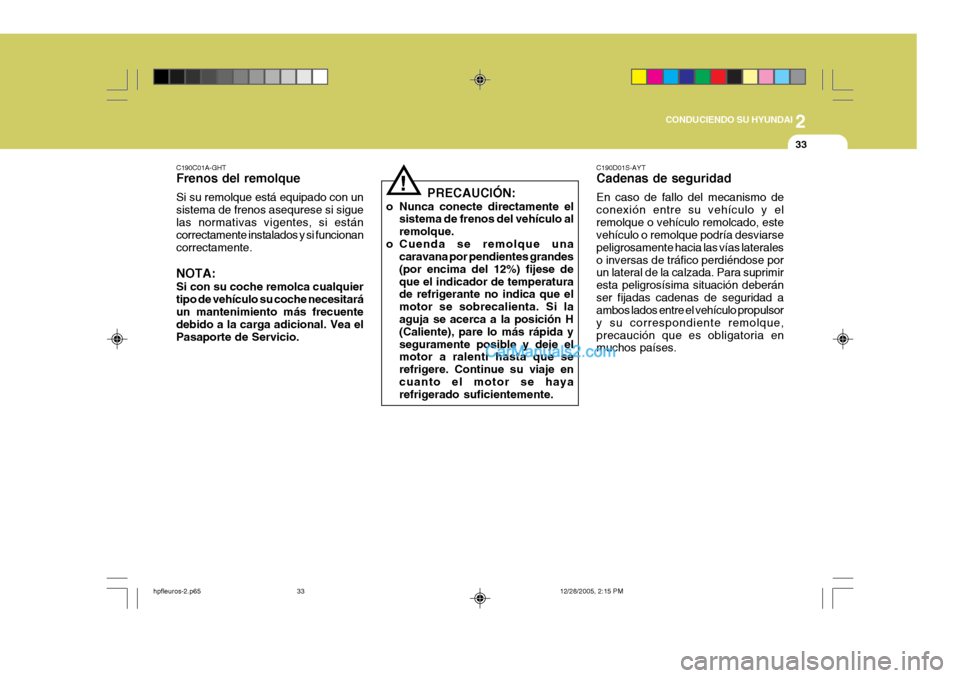

C190C01A-GHT Frenos del remolque Si su remolque está equipado con un sistema de frenos asequrese si siguelas normativas vigentes, si están correctamente instalados y si funcionan correctamente. NOTA: Si con su coche remolca cualquier tipo de vehículo su coche necesitaráun mantenimiento más frecuente debido a la carga adicional. Vea el Pasaporte de Servicio. PRECAUCIÓN:
o Nunca conecte directamente el sistema de frenos del vehículo alremolque.
o Cuenda se remolque una caravana por pendientes grandes(por encima del 12%) fijese deque el indicador de temperatura de refrigerante no indica que el motor se sobrecalienta. Si laaguja se acerca a la posición H (Caliente), pare lo más rápida y seguramente posible y deje el motor a ralenti hasta que se refrigere. Continue su viaje encuanto el motor se haya refrigerado suficientemente. C190D01S-AYT Cadenas de seguridad En caso de fallo del mecanismo de conexión entre su vehículo y elremolque o vehículo remolcado, este vehículo o remolque podría desviarse peligrosamente hacia las vías lateraleso inversas de tráfico perdiéndose por un lateral de la calzada. Para suprimir esta peligrosísima situación deberánser fijadas cadenas de seguridad a ambos lados entre el vehículo propulsor y su correspondiente remolque,precaución que es obligatoria en muchos países.
!
hpfleuros-2.p65
12/28/2005, 2:15 PM
33

2 CONDUCIENDO SU HYUNDAI
34

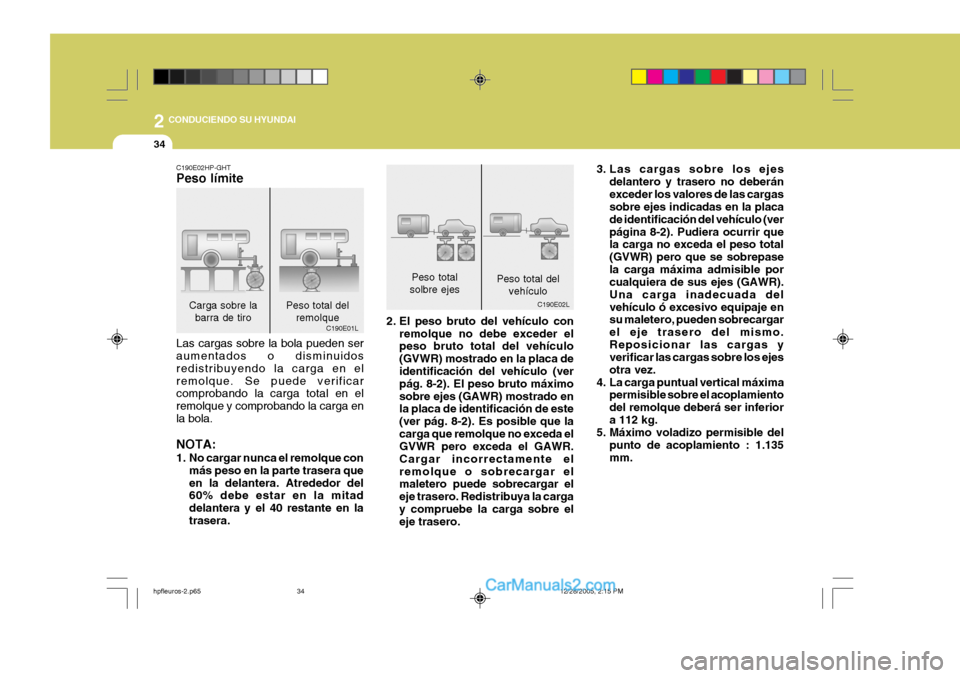

2. El peso bruto del vehículo conremolque no debe exceder el peso bruto total del vehículo (GVWR) mostrado en la placa de identificación del vehículo (ver pág. 8-2). El peso bruto máximosobre ejes (GAWR) mostrado en la placa de identificación de este (ver pág. 8-2). Es posible que lacarga que remolque no exceda el GVWR pero exceda el GAWR. Cargar incorrectamente elremolque o sobrecargar el maletero puede sobrecargar el eje trasero. Redistribuya la cargay compruebe la carga sobre el eje trasero.
Peso total
solbre ejes
C190E02LPeso total delvehículo 3. Las cargas sobre los ejes
delantero y trasero no deberán exceder los valores de las cargas sobre ejes indicadas en la placa de identificación del vehículo (verpágina 8-2). Pudiera ocurrir que la carga no exceda el peso total (GVWR) pero que se sobrepasela carga máxima admisible por cualquiera de sus ejes (GAWR). Una carga inadecuada delvehículo ó excesivo equipaje en su maletero, pueden sobrecargar el eje trasero del mismo.Reposicionar las cargas y verificar las cargas sobre los ejes otra vez.
4. La carga puntual vertical máxima permisible sobre el acoplamientodel remolque deberá ser inferiora 112 kg.
5. Máximo voladizo permisible del
punto de acoplamiento : 1.135mm.
Carga sobre labarra de tiro
C190E02HP-GHT Peso límite Las cargas sobre la bola pueden ser aumentados o disminuidos redistribuyendo la carga en elremolque. Se puede verificar comprobando la carga total en el remolque y comprobando la carga enla bola. NOTA:
1. No cargar nunca el remolque con
más peso en la parte trasera que en la delantera. Atrededor del 60% debe estar en la mitad delantera y el 40 restante en latrasera. C190E01LPeso total del
remolque
hpfleuros-2.p65 12/28/2005, 2:15 PM
34

2
CONDUCIENDO SU HYUNDAI
35

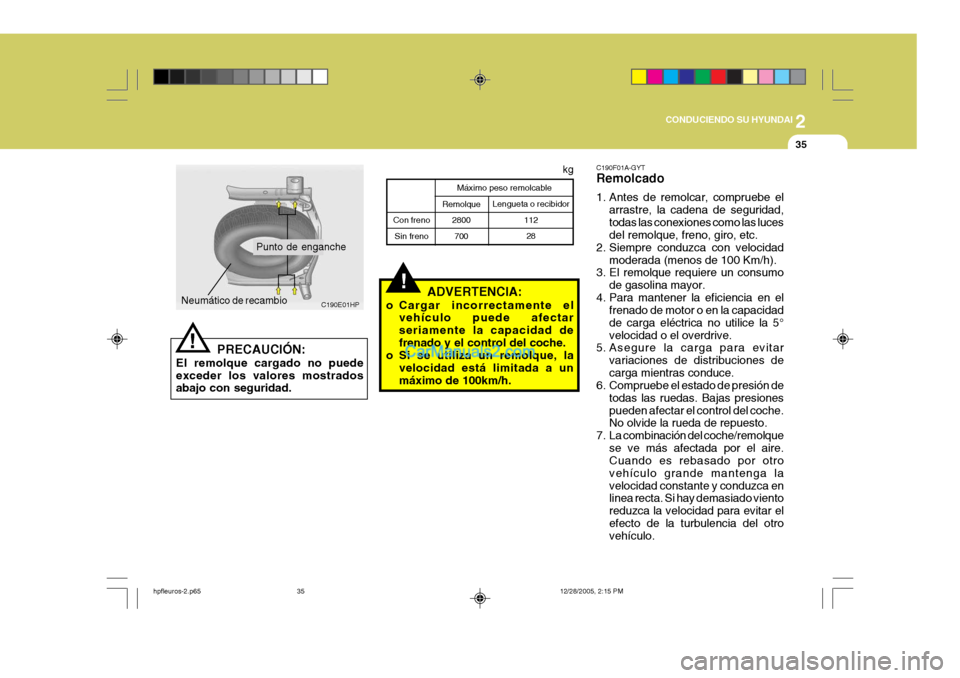

C190E01HP
Punto de enganche
Neumático de recambio
PRECAUCIÓN:
El remolque cargado no puede exceder los valores mostrados abajo con seguridad.! Lengueta o recibidor
11228
Remolque
2800
700
!ADVERTENCIA:
o Cargar incorrectamente el vehículo puede afectar seriamente la capacidad defrenado y el control del coche.
o Si se utiliza un remolque, la
velocidad está limitada a unmáximo de 100km/h.
Con freno
Sin freno
Máximo peso remolcable
kg C190F01A-GYT Remolcado
1. Antes de remolcar, compruebe el
arrastre, la cadena de seguridad, todas las conexiones como las luces del remolque, freno, giro, etc.
2. Siempre conduzca con velocidad moderada (menos de 100 Km/h).
3. El remolque requiere un consumo
de gasolina mayor.
4. Para mantener la eficiencia en el frenado de motor o en la capacidad de carga eléctrica no utilice la 5°velocidad o el overdrive.
5. Asegure la carga para evitar
variaciones de distribuciones decarga mientras conduce.
6. Compruebe el estado de presión de
todas las ruedas. Bajas presionespueden afectar el control del coche. No olvide la rueda de repuesto.
7. La combinación del coche/remolque se ve más afectada por el aire.Cuando es rebasado por otro vehículo grande mantenga lavelocidad constante y conduzca en linea recta. Si hay demasiado viento reduzca la velocidad para evitar elefecto de la turbulencia del otro vehículo.
hpfleuros-2.p65 12/28/2005, 2:15 PM
35

2 CONDUCIENDO SU HYUNDAI
36

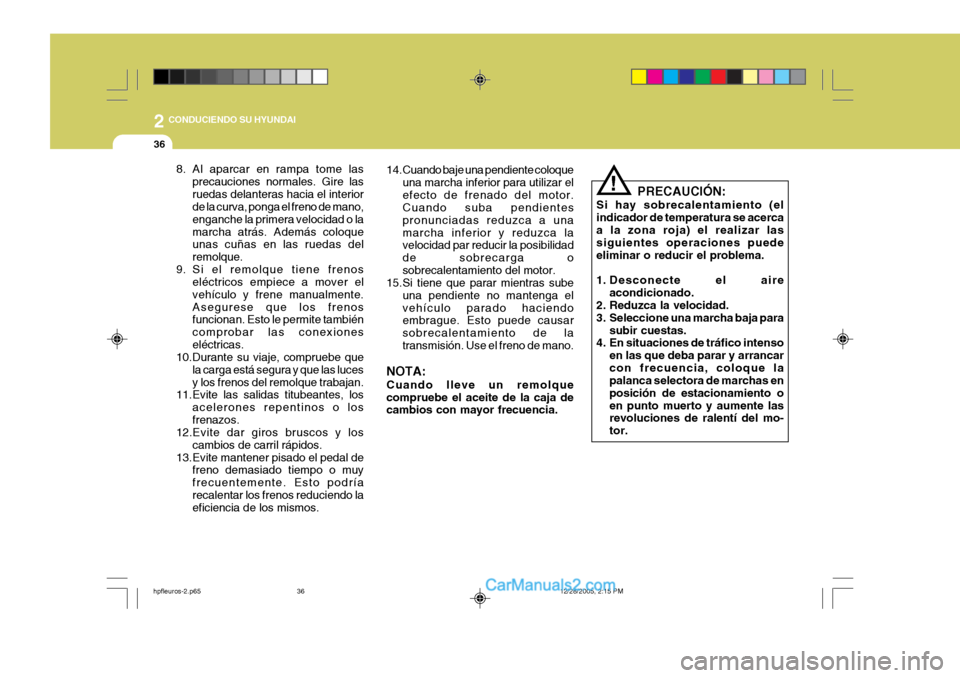

PRECAUCIÓN:
Si hay sobrecalentamiento (el indicador de temperatura se acerca a la zona roja) el realizar las siguientes operaciones puedeeliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para
subir cuestas.
4. En situaciones de tráfico intenso
en las que deba parar y arrancarcon frecuencia, coloque la palanca selectora de marchas en posición de estacionamiento oen punto muerto y aumente las revoluciones de ralentí del mo- tor.
!
14.Cuando baje una pendiente coloque
una marcha inferior para utilizar el efecto de frenado del motor. Cuando suba pendientes pronunciadas reduzca a unamarcha inferior y reduzca la velocidad par reducir la posibilidad de sobrecarga osobrecalentamiento del motor.
15.Si tiene que parar mientras sube
una pendiente no mantenga elvehículo parado haciendo embrague. Esto puede causar sobrecalentamiento de latransmisión. Use el freno de mano.
NOTA: Cuando lleve un remolque compruebe el aceite de la caja de cambios con mayor frecuencia.
8. Al aparcar en rampa tome las
precauciones normales. Gire las ruedas delanteras hacia el interior de la curva, ponga el freno de mano, enganche la primera velocidad o lamarcha atrás. Además coloque unas cuñas en las ruedas del remolque.
9. Si el remolque tiene frenos eléctricos empiece a mover elvehículo y frene manualmente.Asegurese que los frenos funcionan. Esto le permite también comprobar las conexioneseléctricas.
10.Durante su viaje, compruebe que
la carga está segura y que las lucesy los frenos del remolque trabajan.
11.Evite las salidas titubeantes, los
acelerones repentinos o losfrenazos.
12.Evite dar giros bruscos y los
cambios de carril rápidos.
13.Evite mantener pisado el pedal de freno demasiado tiempo o muyfrecuentemente. Esto podríarecalentar los frenos reduciendo la eficiencia de los mismos.
hpfleuros-2.p65 12/28/2005, 2:15 PM
36

3

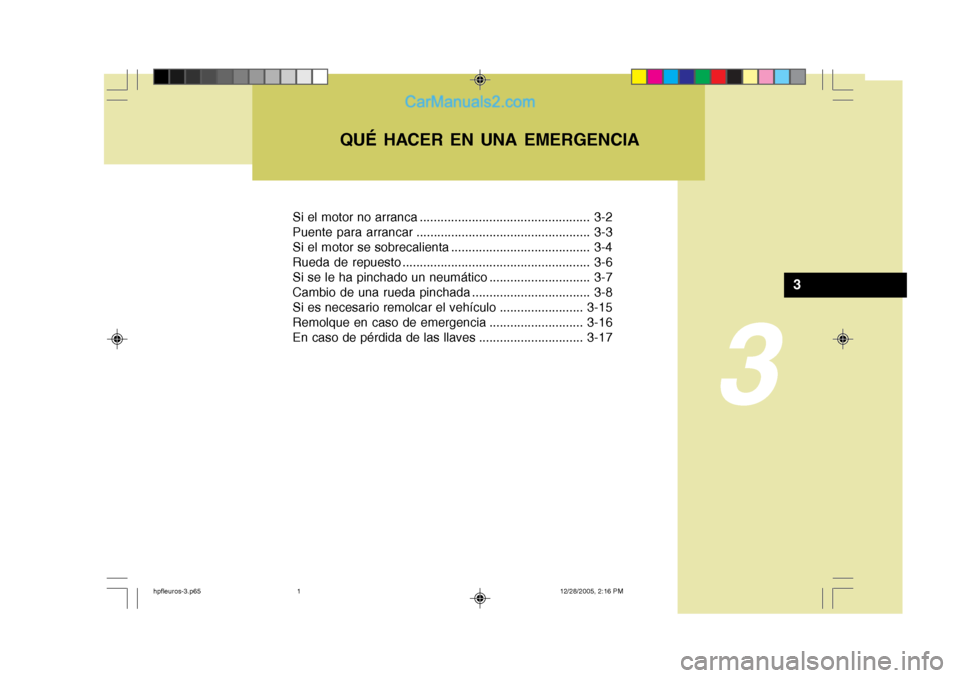

Si el motor no arranca ................................................. 3-2
Puente para arrancar .................................................. 3-3
Si el motor se sobrecalienta ........................................ 3-4
Rueda de repuesto ...................................................... 3-6
Si se le ha pinchado un neumático ............................. 3-7
Cambio de una rueda pinchada .................................. 3-8
Si es necesario remolcar el vehículo ........................3-15
Remolque en caso de emergencia ........................... 3-16
En caso de pérdida de las llaves .............................. 3-17
QUÉ HACER EN UNA EMERGENCIA
3
hpfleuros-3.p65
12/28/2005, 2:16 PM
1

3QUÉ HACER EN UNA EMERGENCIA
2
!

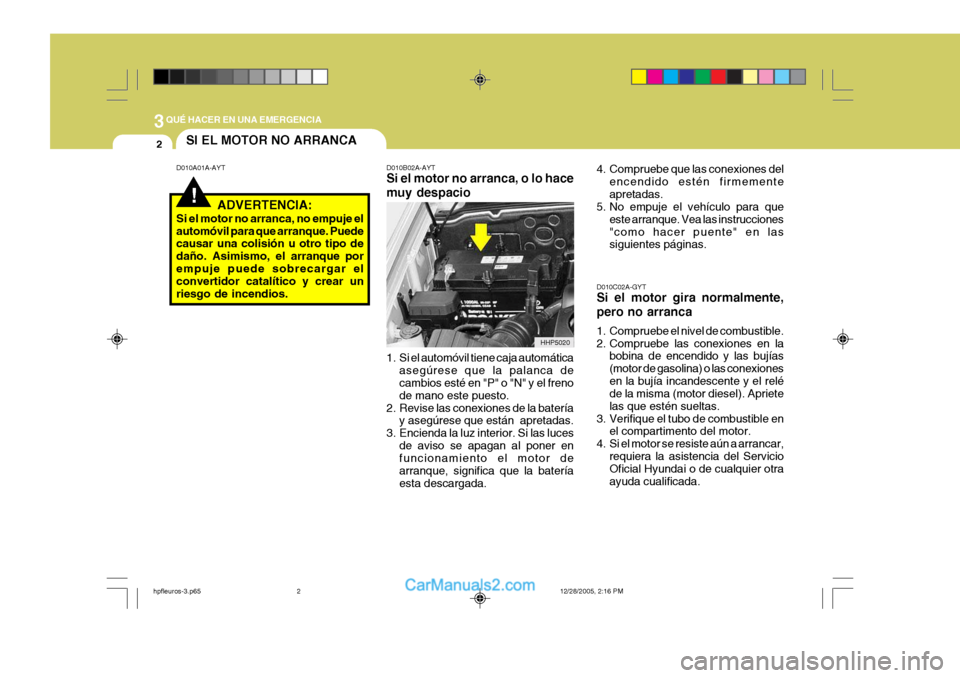

SI EL MOTOR NO ARRANCA
D010A01A-AYT D010B02A-AYT
Si el motor no arranca, o lo hace muy despacio
1. Si el automóvil tiene caja automática asegúrese que la palanca de cambios esté en "P" o "N" y el freno de mano este puesto.
2. Revise las conexiones de la batería y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces de aviso se apagan al poner en funcionamiento el motor de arranque, significa que la bateríaesta descargada.
ADVERTENCIA:
Si el motor no arranca, no empuje elautomóvil para que arranque. Puede causar una colisión u otro tipo de daño. Asimismo, el arranque porempuje puede sobrecargar el convertidor catalítico y crear un riesgo de incendios. 4. Compruebe que las conexiones del
encendido estén firmementeapretadas.
5. No empuje el vehículo para que
este arranque. Vea las instrucciones"como hacer puente" en las siguientes páginas.
D010C02A-GYT Si el motor gira normalmente, pero no arranca
1. Compruebe el nivel de combustible.
2. Compruebe las conexiones en la bobina de encendido y las bujías(motor de gasolina) o las conexionesen la bujía incandescente y el relé de la misma (motor diesel). Apriete las que estén sueltas.
3. Verifique el tubo de combustible en el compartimento del motor.
4. Si el motor se resiste aún a arrancar, requiera la asistencia del Servicio Oficial Hyundai o de cualquier otra ayuda cualificada.
HHP5020
hpfleuros-3.p65 12/28/2005, 2:16 PM
2

3
QUÉ HACER EN UNA EMERGENCIA
3

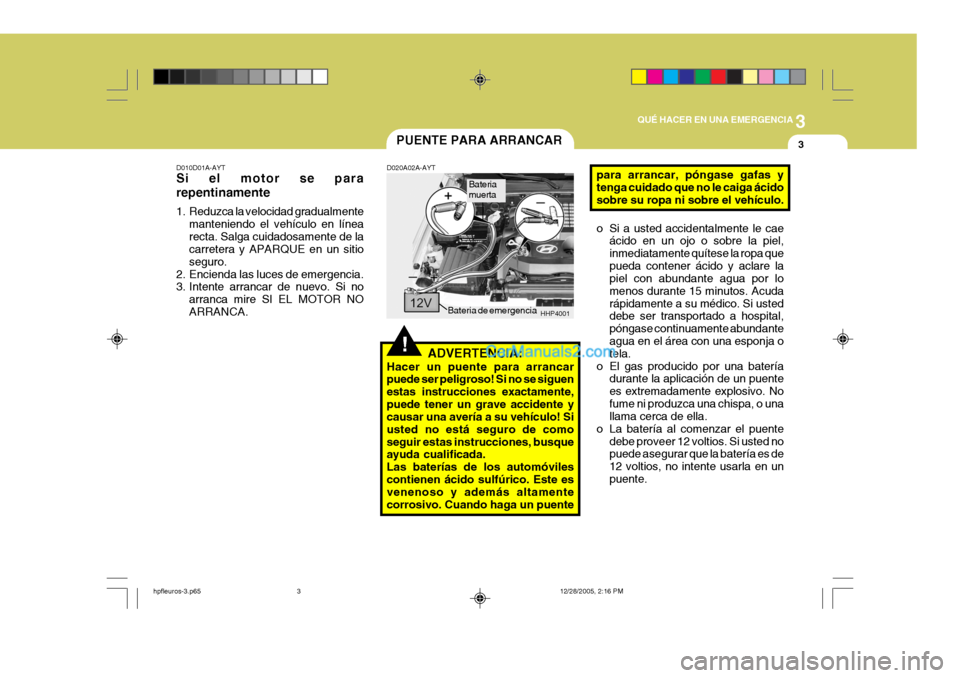

HHP4001
Bateria muerta
!
PUENTE PARA ARRANCAR
D020A02A-AYT
ADVERTENCIA:
Hacer un puente para arrancar puede ser peligroso! Si no se siguen estas instrucciones exactamente,puede tener un grave accidente y causar una avería a su vehículo! Si usted no está seguro de comoseguir estas instrucciones, busque ayuda cualificada. Las baterías de los automóvilescontienen ácido sulfúrico. Este es venenoso y además altamente corrosivo. Cuando haga un puente
D010D01A-AYT Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA. para arrancar, póngase gafas ytenga cuidado que no le caiga ácido sobre su ropa ni sobre el vehículo.
o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel, inmediatamente quítese la ropa quepueda contener ácido y aclare la piel con abundante agua por lo menos durante 15 minutos. Acudarápidamente a su médico. Si usted debe ser transportado a hospital, póngase continuamente abundante agua en el área con una esponja o tela.
o El gas producido por una batería durante la aplicación de un puentees extremadamente explosivo. Nofume ni produzca una chispa, o una llama cerca de ella.
o La batería al comenzar el puente
debe proveer 12 voltios. Si usted nopuede asegurar que la batería es de 12 voltios, no intente usarla en unpuente.
Bateria de emergencia
hpfleuros-3.p65
12/28/2005, 2:16 PM
3

3QUÉ HACER EN UNA EMERGENCIA
4SI EL MOTOR SE SOBRECALIENTA

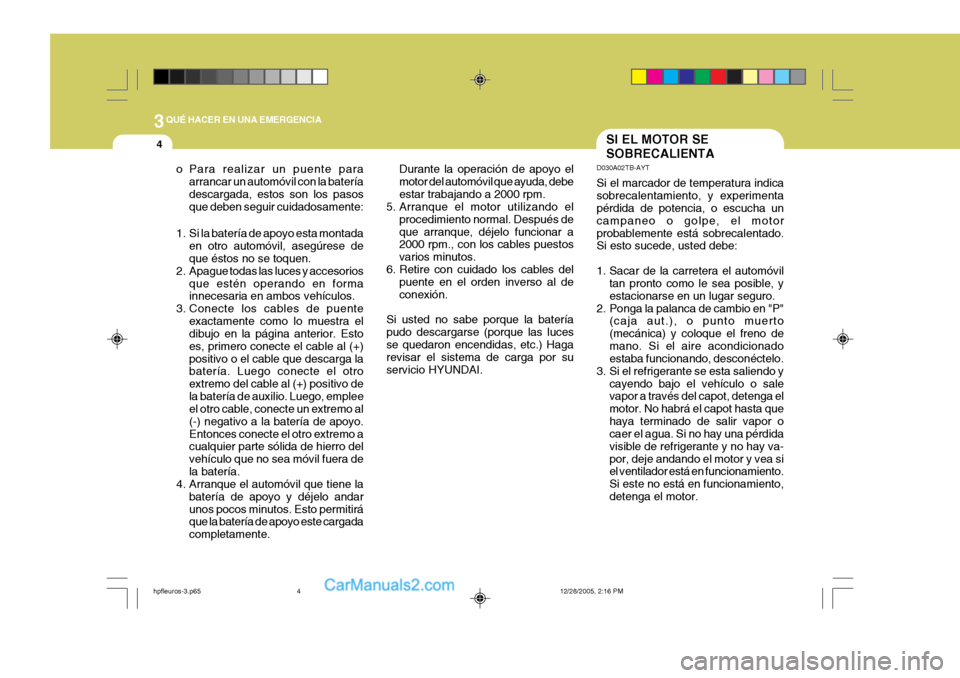

o Para realizar un puente para arrancar un automóvil con la batería descargada, estos son los pasos que deben seguir cuidadosamente: Durante la operación de apoyo el motor del automóvil que ayuda, debeestar trabajando a 2000 rpm.
5. Arranque el motor utilizando el
procedimiento normal. Después deque arranque, déjelo funcionar a 2000 rpm., con los cables puestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al deconexión.
Si usted no sabe porque la bateríapudo descargarse (porque las lucesse quedaron encendidas, etc.) Haga revisar el sistema de carga por su servicio HYUNDAI.
1. Si la batería de apoyo esta montada
en otro automóvil, asegúrese de que éstos no se toquen.
2. Apague todas las luces y accesorios que estén operando en formainnecesaria en ambos vehículos.
3. Conecte los cables de puente exactamente como lo muestra eldibujo en la página anterior. Esto es, primero conecte el cable al (+)positivo o el cable que descarga la batería. Luego conecte el otro extremo del cable al (+) positivo dela batería de auxilio. Luego, emplee el otro cable, conecte un extremo al (-) negativo a la batería de apoyo.Entonces conecte el otro extremo a cualquier parte sólida de hierro del vehículo que no sea móvil fuera dela batería.
4. Arranque el automóvil que tiene la
batería de apoyo y déjelo andarunos pocos minutos. Esto permitirá que la batería de apoyo este cargada completamente. D030A02TB-AYT Si el marcador de temperatura indica sobrecalentamiento, y experimenta pérdida de potencia, o escucha un campaneo o golpe, el motorprobablemente está sobrecalentado. Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil
tan pronto como le sea posible, y estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto(mecánica) y coloque el freno demano. Si el aire acondicionado estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o salevapor a través del capot, detenga el motor. No habrá el capot hasta quehaya terminado de salir vapor o caer el agua. Si no hay una pérdida visible de refrigerante y no hay va-por, deje andando el motor y vea si el ventilador está en funcionamiento. Si este no está en funcionamiento,detenga el motor.
hpfleuros-3.p65 12/28/2005, 2:16 PM
4
