6-39
Acil durumda yapılması gerekenler
6

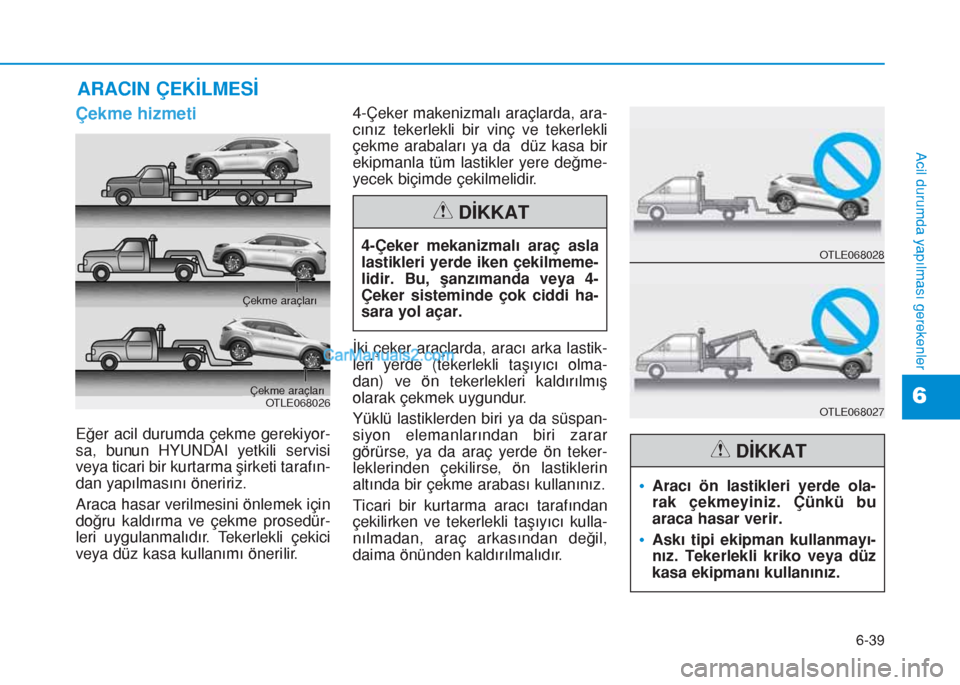

Çekme hizmeti
Eğer acil durumda çekme gerekiyor-
sa, bunun HYUNDAI yetkili servisi
veya ticari bir kurtarma şirketi tarafın-
dan yapılmasını öneririz.
Araca hasar verilmesini önlemek için
doğru kaldırma ve çekme prosedür-
leri uygulanmalıdır. Tekerlekli çekici
veya düz kasa kullanımı önerilir.4-Çeker makenizmalı araçlarda, ara-
cınız tekerlekli bir vinç ve tekerlekli
çekme arabaları ya da düz kasa bir
ekipmanla tüm lastikler yere değme-
yecek biçimde çekilmelidir.
İki çeker araçlarda, aracı arka lastik-
leri yerde (tekerlekli taşıyıcı olma-
dan) ve ön tekerlekleri kaldırılmış
olarak çekmek uygundur.
Yüklü lastiklerden biri ya da süspan-
siyon elemanlarından biri zarar
görürse, ya da araç yerde ön teker-
leklerinden çekilirse, ön lastiklerin
altında bir çekme arabası kullanınız.
Ticari bir kurtarma aracı tarafından
çekilirken ve tekerlekli taşıyıcı kulla-
nılmadan, araç arkasından değil,
daima önünden kaldırılmalıdır.
ARACIN ÇEKİLMESİ
OTLE068026 Çekme araçları Çekme araçları
•Aracı ön lastikleri yerde ola-
rak çekmeyiniz. Çünkü bu
araca hasar verir.
•Askı tipi ekipman kullanmayı-
nız. Tekerlekli kriko veya düz
kasa ekipmanı kullanınız.
DİKKAT
4-Çeker mekanizmalı araç asla
lastikleri yerde iken çekilmeme-
lidir. Bu, şanzımanda veya 4-
Çeker sisteminde çok ciddi ha-
sara yol açar.
DİKKAT
OTLE068028
OTLE068027

6-40
Acil durumda yapılması gerekenler

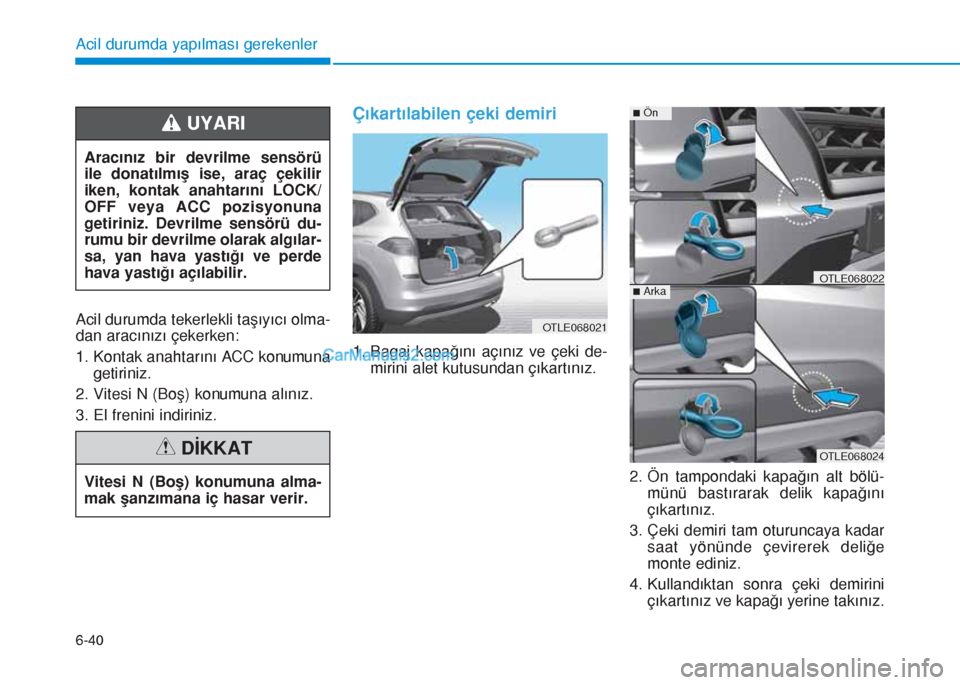

Acil durumda tekerlekli taşıyıcı olma-
dan aracınızı çekerken:
1. Kontak anahtarını ACC konumuna
getiriniz.
2. Vitesi N (Boş) konumuna alınız.
3. El frenini indiriniz.
Çıkartılabilen çeki demiri
1. Bagaj kapağını açınız ve çeki de-
mirini alet kutusundan çıkartınız.
2. Ön tampondaki kapağın alt bölü-
münü bastırarak delik kapağını
çıkartınız.
3. Çeki demiri tam oturuncaya kadar
saat yönünde çevirerek deliğe
monte ediniz.
4. Kullandıktan sonra çeki demirini
çıkartınız ve kapağı yerine takınız.
Vitesi N (Boş) konumuna alma-
mak şanzımana iç hasar verir.
DİKKAT
OTLE068021
OTLE068022
OTLE068024
nÖn
nArka
Aracınız bir devrilme sensörü
ile donatılmış ise, araç çekilir
iken, kontak anahtarını LOCK/
OFF veya ACC pozisyonuna
getiriniz. Devrilme sensörü du-
rumu bir devrilme olarak algılar-
sa, yan hava yastığı ve perde
hava yastığı açılabilir.
UYARI

6-41
Acil durumda yapılması gerekenler
6

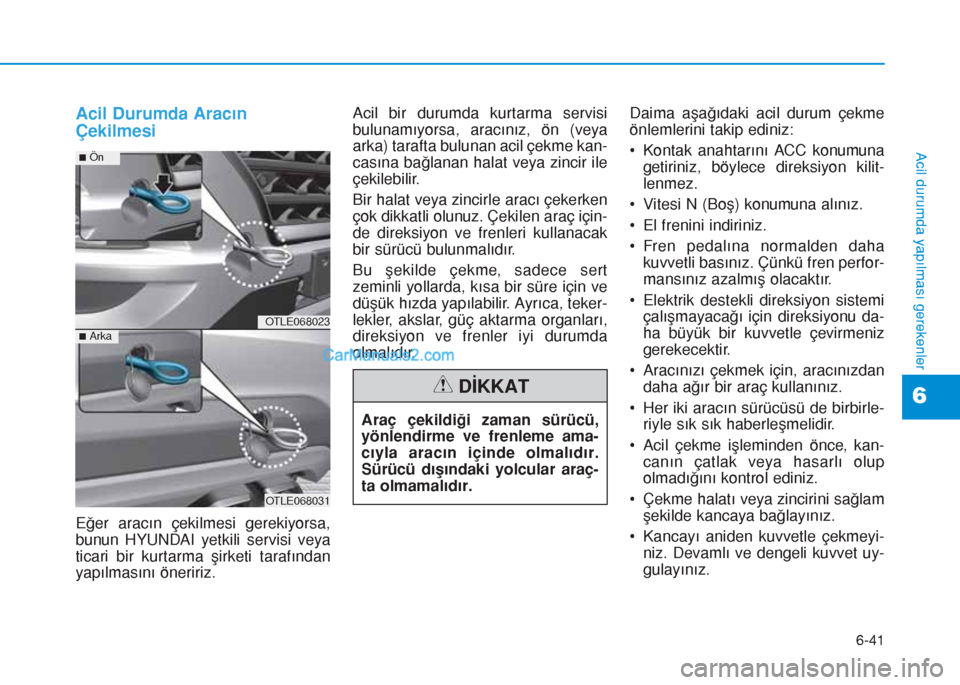

Acil Durumda Aracın
Çekilmesi
Eğer aracın çekilmesi gerekiyorsa,
bunun HYUNDAI yetkili servisi veya
ticari bir kurtarma şirketi tarafından
yapılmasını öneririz.Acil bir durumda kurtarma servisi
bulunamıyorsa, aracınız, ön (veya
arka) tarafta bulunan acil çekme kan-
casına bağlanan halat veya zincir ile
çekilebilir.
Bir halat veya zincirle aracı çekerken
çok dikkatli olunuz. Çekilen araç için-
de direksiyon ve frenleri kullanacak
bir sürücü bulunmalıdır.
Bu şekilde çekme, sadece sert
zeminli yollarda, kısa bir süre için ve
düşük hızda yapılabilir. Ayrıca, teker-
lekler, akslar, güç aktarma organları,
direksiyon ve frenler iyi durumda
olmalıdır.Daima aşağıdaki acil durum çekme
önlemlerini takip ediniz:
• Kontak anahtarını ACC konumuna
getiriniz, böylece direksiyon kilit-
lenmez.
• Vitesi N (Boş) konumuna alınız.
• El frenini indiriniz.
• Fren pedalına normalden daha
kuvvetli basınız. Çünkü fren perfor-
mansınız azalmış olacaktır.
• Elektrik destekli direksiyon sistemi
çalışmayacağı için direksiyonu da-
ha büyük bir kuvvetle çevirmeniz
gerekecektir.
• Aracınızı çekmek için, aracınızdan
daha ağır bir araç kullanınız.
• Her iki aracın sürücüsü de birbirle-
riyle sık sık haberleşmelidir.
• Acil çekme işleminden önce, kan-
canın çatlak veya hasarlı olup
olmadığını kontrol ediniz.
• Çekme halatı veya zincirini sağlam
şekilde kancaya bağlayınız.
• Kancayı aniden kuvvetle çekmeyi-
niz. Devamlı ve dengeli kuvvet uy-
gulayınız.
OTLE068023
OTLE068031
nÖn
nArka
Araç çekildiği zaman sürücü,
yönlendirme ve frenleme ama-
cıyla aracın içinde olmalıdır.
Sürücü dışındaki yolcular araç-
ta olmamalıdır.
DİKKAT

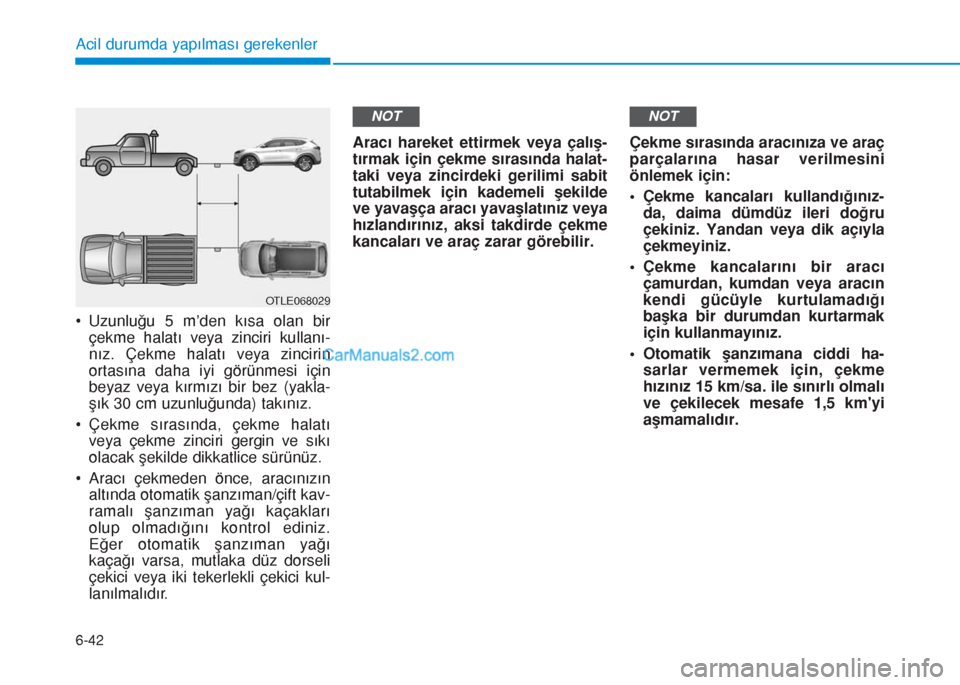

6-42
Acil durumda yapılması gerekenler
• Uzunluğu 5 m’den kısa olan bir
çekme halatı veya zinciri kullanı-
nız. Çekme halatı veya zincirin
ortasına daha iyi görünmesi için
beyaz veya kırmızı bir bez (yakla-
şık 30 cm uzunluğunda) takınız.
• Çekme sırasında, çekme halatı
veya çekme zinciri gergin ve sıkı
olacak şekilde dikkatlice sürünüz.
• Aracı çekmeden önce, aracınızın
altında otomatik şanzıman/çift kav-
ramalı şanzıman yağı kaçakları
olup olmadığını kontrol ediniz.
Eğer otomatik şanzıman yağı
kaçağı varsa, mutlaka düz dorseli
çekici veya iki tekerlekli çekici kul-
lanılmalıdır.Aracı hareket ettirmek veya çalış-
tırmak için çekme sırasında halat-
taki veya zincirdeki gerilimi sabit
tutabilmek için kademeli şekilde
ve yavaşça aracı yavaşlatınız veya
hızlandırınız, aksi takdirde çekme
kancaları ve araç zarar görebilir.Çekme sırasında aracınıza ve araç
parçalarına hasar verilmesini
önlemek için:
• Çekme kancaları kullandığınız-
da, daima dümdüz ileri doğru
çekiniz. Yandan veya dik açıyla
çekmeyiniz.
• Çekme kancalarını bir aracı
çamurdan, kumdan veya aracın
kendi gücüyle kurtulamadığı
başka bir durumdan kurtarmak
için kullanmayınız.
• Otomatik şanzımana ciddi ha-
sarlar vermemek için, çekme
hızınız 15 km/sa. ile sınırlı olmalı
ve çekilecek mesafe 1,5 km'yi
aşmamalıdır.
NOTNOT
OTLE068029

6-43
Acil durumda yapılması gerekenler
6

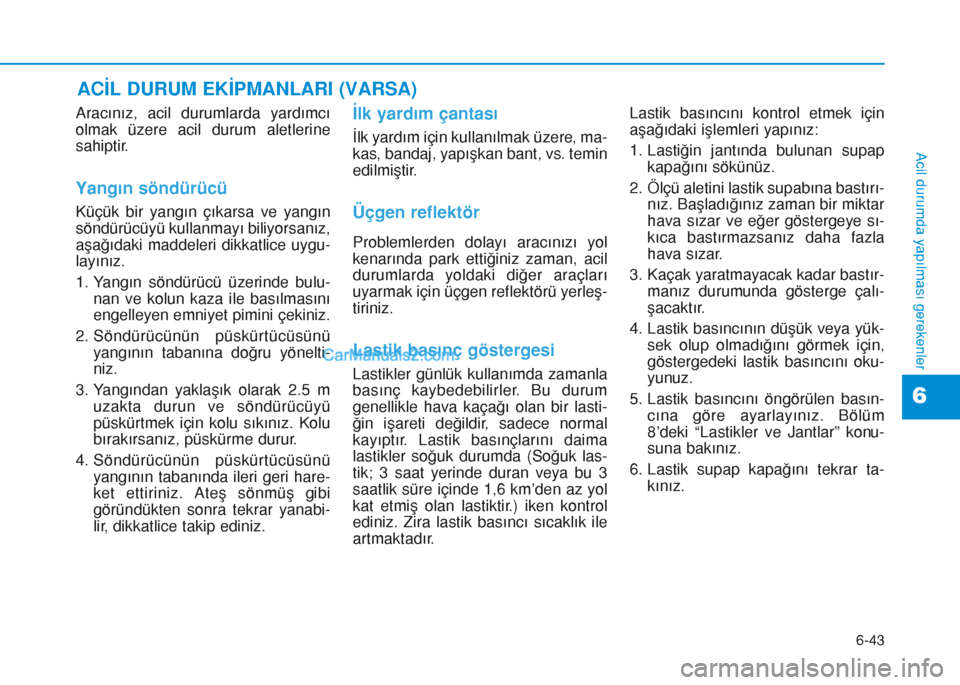

Aracınız, acil durumlarda yardımcı
olmak üzere acil durum aletlerine
sahiptir.
Yangın söndürücü
Küçük bir yangın çıkarsa ve yangın
söndürücüyü kullanmayı biliyorsanız,
aşağıdaki maddeleri dikkatlice uygu-
layınız.
1. Yangın söndürücü üzerinde bulu-
nan ve kolun kaza ile basılmasını
engelleyen emniyet pimini çekiniz.
2. Söndürücünün püskürtücüsünü
yangının tabanına doğru yönelti-
niz.
3. Yangından yaklaşık olarak 2.5 m
uzakta durun ve söndürücüyü
püskürtmek için kolu sıkınız. Kolu
bırakırsanız, püskürme durur.
4. Söndürücünün püskürtücüsünü
yangının tabanında ileri geri hare-
ket ettiriniz. Ateş sönmüş gibi
göründükten sonra tekrar yanabi-
lir, dikkatlice takip ediniz.
İlk yardım çantası
İlk yardım için kullanılmak üzere, ma-
kas, bandaj, yapışkan bant, vs. temin
edilmiştir.
Üçgen reflektör
Problemlerden dolayı aracınızı yol
kenarında park ettiğiniz zaman, acil
durumlarda yoldaki diğer araçları
uyarmak için üçgen reflektörü yerleş-
tiriniz.
Lastik basınç göstergesi
Lastikler günlük kullanımda zamanla
basınç kaybedebilirler. Bu durum
genellikle hava kaçağı olan bir lasti-
ğin işareti değildir, sadece normal
kayıptır. Lastik basınçlarını daima
lastikler soğuk durumda (Soğuk las-
tik; 3 saat yerinde duran veya bu 3
saatlik süre içinde 1,6 km’den az yol
kat etmiş olan lastiktir.) iken kontrol
ediniz. Zira lastik basıncı sıcaklık ile
artmaktadır.Lastik basıncını kontrol etmek için
aşağıdaki işlemleri yapınız:
1. Lastiğin jantında bulunan supap
kapağını sökünüz.
2. Ölçü aletini lastik supabına bastırı-
nız. Başladığınız zaman bir miktar
hava sızar ve eğer göstergeye sı-
kıca bastırmazsanız daha fazla
hava sızar.
3. Kaçak yaratmayacak kadar bastır-
manız durumunda gösterge çalı-
şacaktır.
4. Lastik basıncının düşük veya yük-
sek olup olmadığını görmek için,
göstergedeki lastik basıncını oku-
yunuz.
5. Lastik basıncını öngörülen basın-
cına göre ayarlayınız. Bölüm
8’deki “Lastikler ve Jantlar” konu-
suna bakınız.
6. Lastik supap kapağını tekrar ta-
kınız.
ACİL DURUM EKİPMANLARI (VARSA)

7

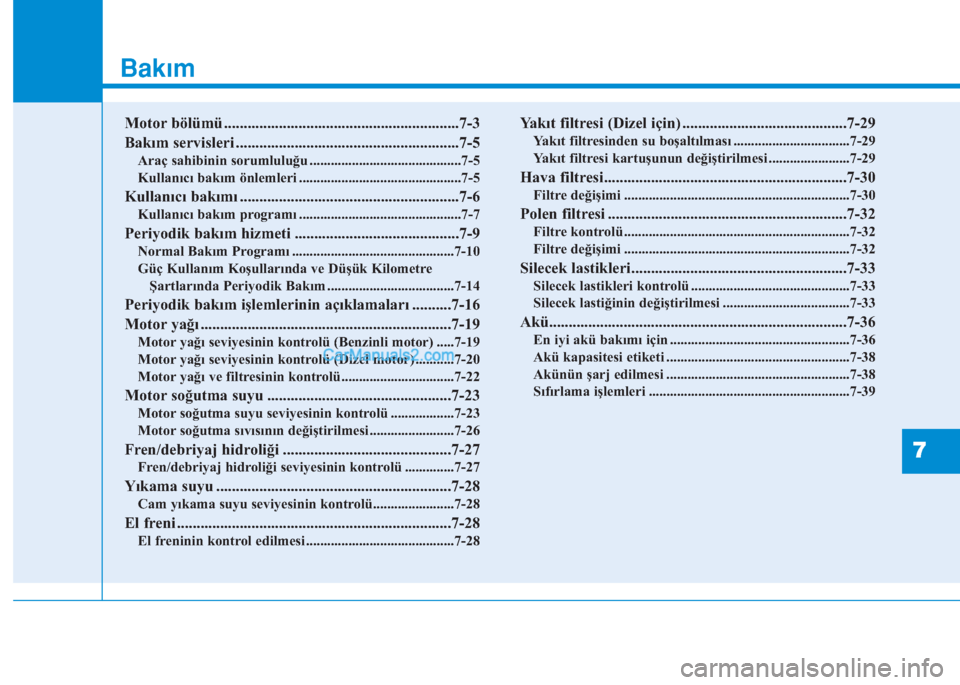

Bakım
7
Bakım
Motor bölümü ............................................................7-3
Bakım servisleri .........................................................7-5
Araç sahibinin sorumluluğu ...........................................7-5
Kullanıcı bakım önlemleri ..............................................7-5
Kullanıcı bakımı ........................................................7-6
Kullanıcı bakım programı ..............................................7-7
Periyodik bakım hizmeti ..........................................7-9
Normal Bakım Programı ..............................................7-10
Güç Kullanım Koşullarında ve Düşük Kilometre
Şartlarında Periyodik Bakım ....................................7-14
Periyodik bakım işlemlerinin açıklamaları ..........7-16
Motor yağı ................................................................7-19
Motor yağı seviyesinin kontrolü (Benzinli motor) .....7-19
Motor yağı seviyesinin kontrolü (Dizel motor) ...........7-20
Motor yağı ve filtresinin kontrolü................................7-22
Motor soğutma suyu ...............................................7-23
Motor soğutma suyu seviyesinin kontrolü ..................7-23
Motor soğutma sıvısının değiştirilmesi ........................7-26
Fren/debriyaj hidroliği ...........................................7-27
Fren/debriyaj hidroliği seviyesinin kontrolü ..............7-27
Yıkama suyu ............................................................7-28
Cam yıkama suyu seviyesinin kontrolü.......................7-28
El freni ......................................................................7-28
El freninin kontrol edilmesi ..........................................7-28
Yakıt filtresi (Dizel için) ..........................................7-29
Yakıt filtresinden su boşaltılması .................................7-29
Yakıt filtresi kartuşunun değiştirilmesi .......................7-29
Hava filtresi..............................................................7-30
Filtre değişimi ................................................................7-30
Polen filtresi .............................................................7-32
Filtre kontrolü ................................................................7-32
Filtre değişimi ................................................................7-32
Silecek lastikleri.......................................................7-33
Silecek lastikleri kontrolü .............................................7-33
Silecek lastiğinin değiştirilmesi ....................................7-33
Akü............................................................................7-36
En iyi akü bakımı için ...................................................7-36
Akü kapasitesi etiketi ....................................................7-38
Akünün şarj edilmesi ....................................................7-38
Sıfırlama işlemleri .........................................................7-39
7

7

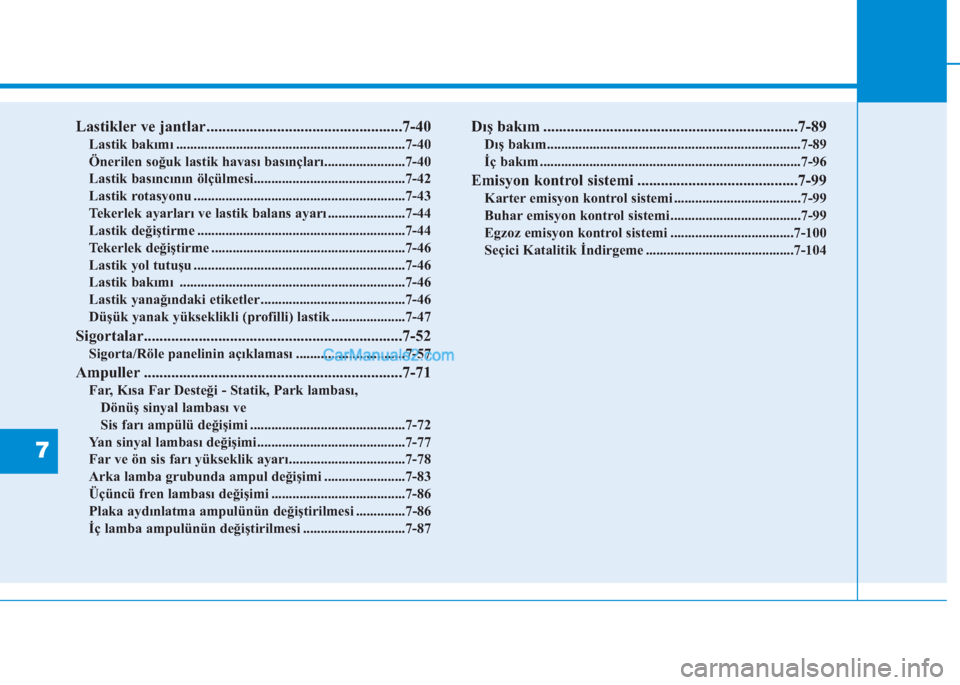

Lastikler ve jantlar..................................................7-40
Lastik bakımı .................................................................7-40
Önerilen soğuk lastik havası basınçları.......................7-40
Lastik basıncının ölçülmesi...........................................7-42
Lastik rotasyonu ............................................................7-43
Tekerlek ayarları ve lastik balans ayarı ......................7-44
Lastik değiştirme ...........................................................7-44
Tekerlek değiştirme .......................................................7-46
Lastik yol tutuşu ............................................................7-46
Lastik bakımı ................................................................7-46
Lastik yanağındaki etiketler .........................................7-46
Düşük yanak yükseklikli (profilli) lastik .....................7-47
Sigortalar..................................................................7-52
Sigorta/Röle panelinin açıklaması ...............................7-57
Ampuller ..................................................................7-71
Far, Kısa Far Desteği - Statik, Park lambası,
Dönüş sinyal lambası ve
Sis farı ampülü değişimi ............................................7-72
Yan sinyal lambası değişimi..........................................7-77
Far ve ön sis farı yükseklik ayarı.................................7-78
Arka lamba grubunda ampul değişimi .......................7-83
Üçüncü fren lambası değişimi ......................................7-86
Plaka aydınlatma ampulünün değiştirilmesi ..............7-86
İç lamba ampulünün değiştirilmesi .............................7-87
Dış bakım .................................................................7-89
Dış bakım........................................................................7-89
İç bakım ..........................................................................7-96
Emisyon kontrol sistemi .........................................7-99
Karter emisyon kontrol sistemi ....................................7-99
Buhar emisyon kontrol sistemi.....................................7-99
Egzoz emisyon kontrol sistemi ...................................7-100
Seçici Katalitik İndirgeme ..........................................7-104

7-3
7
Bakım
MOTOR BÖLÜMÜ
1. Motor soğutma suyu
deposu/Radyatör kapağı
2. Fren/Debriyaj hidroliği deposu
3. Hava filtresi
4. Motor yağı çubuğu
5. Motor yağı dolum kapağı
6. Ön cam yıkama suyu haznesi
7. Sigorta kutusu
8. Akü
Araçtaki gerçek motor bölümü şekil-
dekinden farklı olabilir.
OTLE075001/OTLE075002
nBenzinli Motor (1.6 GDI)
nBenzinli Motor (1.6 T-GDI)

7-4
Bakım
OTLE078002/OTLE078001
1. Motor soğutma suyu
deposu/Radyatör kapağı
2. Fren/Debriyaj hidroliği deposu
3. Hava filtresi
4. Motor yağı çubuğu
5. Motor yağı dolum kapağı
6. Ön cam yıkama suyu haznesi
7. Sigorta kutusu
8. Akü
9. Yakıt filtresi
Araçtaki gerçek motor bölümü şekil-
dekinden farklı olabilir.
nDiesel Engine (Smartstream D1.6 / Smartstream D1.6 48V MHEV)
nDiesel Engine (2.0 TCI / 2.0 48V MHEV)
