Hyundai Tucson 2019 Betriebsanleitung (in German)

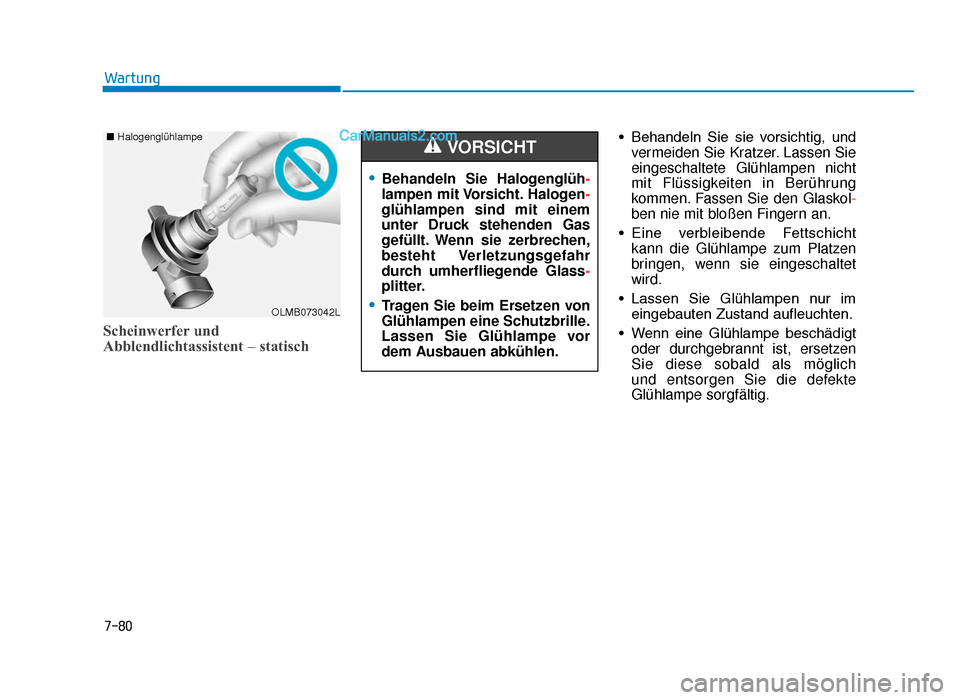

7-80
Wartung
Scheinwerfer und
Abblendlichtassistent – statisch
• Behandeln Sie sie vorsichtig, undvermeiden Sie Kratzer. Lassen Sie
eingeschaltete Glühlampen nicht
mit Flüssigkeiten in Berührung
kommen. Fassen Sie den Glaskol-
ben nie mit bloßen Fingern an.
• Eine verbleibende Fettschicht kann die Glühlampe zum Platzen
bringen, wenn sie eingeschaltet
wird.
• Lassen Sie Glühlampen nur im eingebauten Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
•Behandeln Sie Halogenglüh -
lampen mit Vorsicht. Halogen-
glühlampen sind mit einem
unter Druck stehenden Gas
gefüllt. Wenn sie zerbrechen,
besteht Verletzungsgefahr
durch umherfliegende Glass -
plitter.
•Tragen Sie beim Ersetzen von
Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor
dem Ausbauen abkühlen.
VORSICHT
OLMB073042L
■ Halogenglühlampe
TLe GER 7.qxp 6/4/2018 8:42 PM Page 80

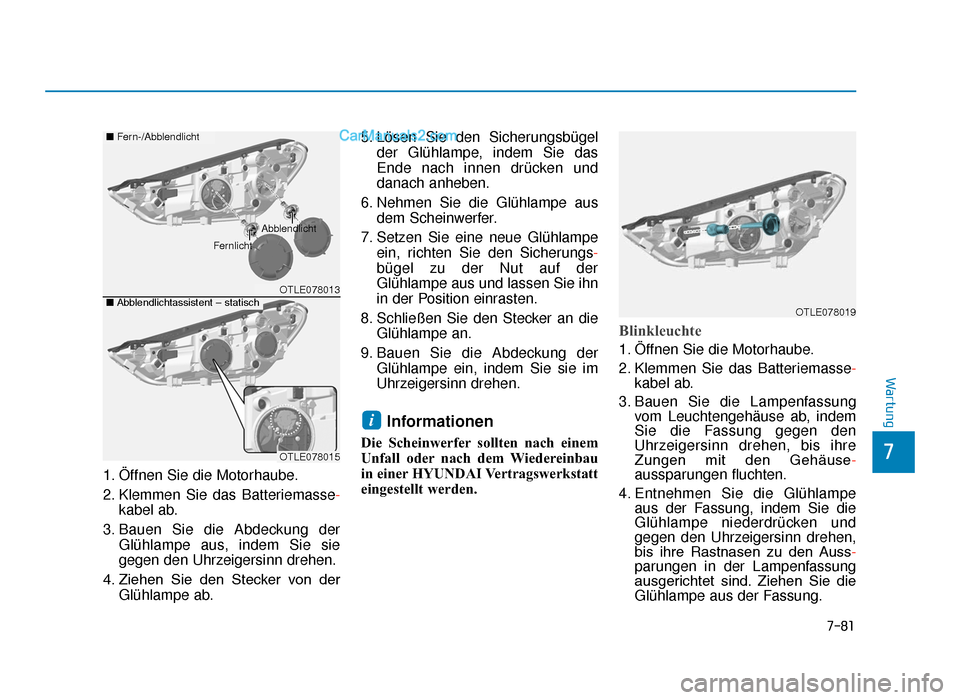

7-81
7
Wartung
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Abdeckung der Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Ziehen Sie den Stecker von der Glühlampe ab. 5. Lösen Sie den Sicherungsbügel
der Glühlampe, indem Sie das
Ende nach innen drücken und
danach anheben.
6. Nehmen Sie die Glühlampe aus dem Scheinwerfer.
7. Setzen Sie eine neue Glühlampe ein, richten Sie den Sicherungs-
bügel zu der Nut auf der
Glühlampe aus und lassen Sie ihn
in der Position einrasten.
8. Schließen Sie den Stecker an die Glühlampe an.
9. Bauen Sie die Abdeckung der Glühlampe ein, indem Sie sie im
Uhrzeigersinn drehen.
Informationen
Die Scheinwerfer sollten nach einem
Unfall oder nach dem Wiedereinbau
in einer HYUNDAI Vertragswerkstatt
eingestellt werden.
Blinkleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse -
kabel ab.
3. Bauen Sie die Lampenfassung vom Leuchtengehäuse ab, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse -
aussparungen fluchten.
4. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Auss-
parungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
i
OTLE078013
OTLE078015
■Abblendlichtassistent – statisch
■Fern-/Abblendlicht
Abblendlicht
Fernlicht
OTLE078019
TLe GER 7.qxp 6/4/2018 8:42 PM Page 81

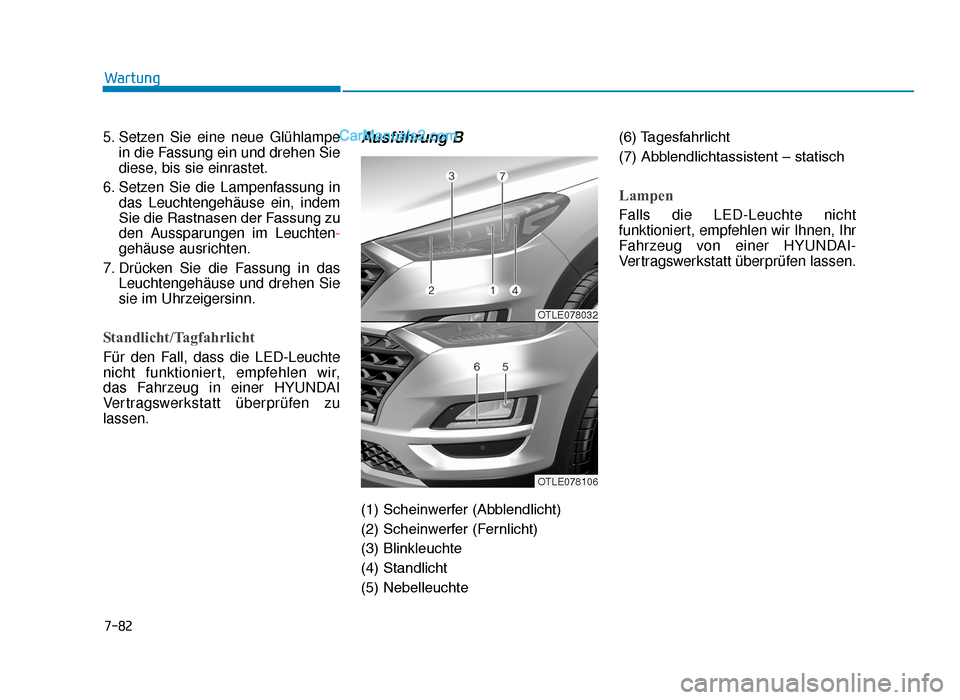

7-82
Wartung
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Standlicht/Tagfahrlicht
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Ausführung B
(1) Scheinwerfer (Abblendlicht)
(2) Scheinwerfer (Fernlicht)
(3) Blinkleuchte
(4) Standlicht
(5) Nebelleuchte (6) Tagesfahrlicht
(7) Abblendlichtassistent – statisch
Lampen
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OTLE078032
OTLE078106
TLe GER 7.qxp 6/4/2018 8:42 PM Page 82

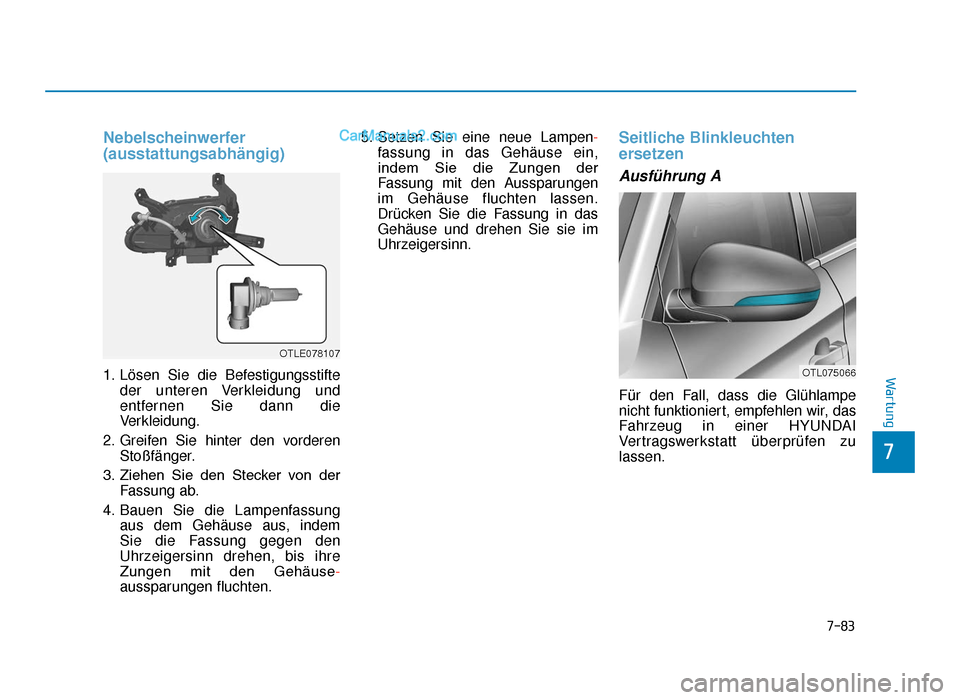

7-83
7
Wartung
Nebelscheinwerfer
(ausstattungsabhängig)
1. Lösen Sie die Befestigungsstifteder unteren Verkleidung und
entfernen Sie dann die
Verkleidung.
2. Greifen Sie hinter den vorderen Stoßfänger.
3. Ziehen Sie den Stecker von der Fassung ab.
4. Bauen Sie die Lampenfassung aus dem Gehäuse aus, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse -
aussparungen fluchten. 5. Setzen Sie eine neue Lampen-
fassung in das Gehäuse ein,
indem Sie die Zungen der
Fassung mit den Aussparungen
im Gehäuse fluchten lassen.
Drücken Sie die Fassung in das
Gehäuse und drehen Sie sie im
Uhrzeigersinn.
Seitliche Blinkleuchten
ersetzen
Ausführung A
Für den Fall, dass die Glühlampe
nicht funktioniert, empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
OTLE078107
OTL075066
TLe GER 7.qxp 6/4/2018 8:43 PM Page 83

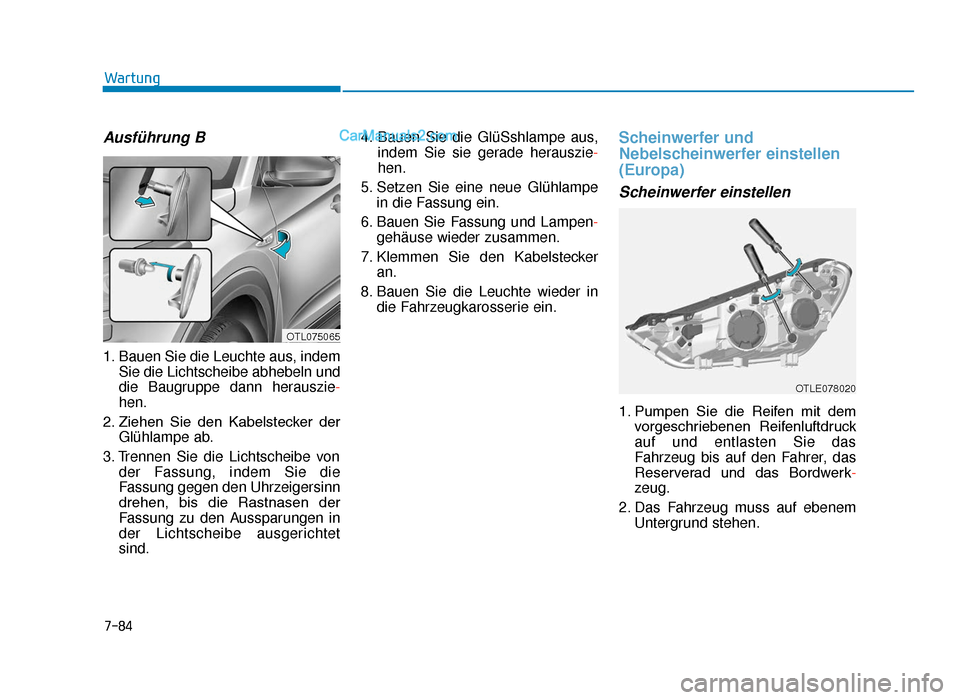

7-84
Wartung
Ausführung B
1. Bauen Sie die Leuchte aus, indemSie die Lichtscheibe abhebeln und
die Baugruppe dann herauszie-
hen.
2. Ziehen Sie den Kabelstecker der Glühlampe ab.
3. Trennen Sie die Lichtscheibe von der Fassung, indem Sie die
Fassung gegen den Uhrzeigersinn
drehen, bis die Rastnasen der
Fassung zu den Aussparungen in
der Lichtscheibe ausgerichtet
sind. 4. Bauen Sie die GlüSshlampe aus,
indem Sie sie gerade herauszie-
hen.
5. Setzen Sie eine neue Glühlampe in die Fassung ein.
6. Bauen Sie Fassung und Lampen- gehäuse wieder zusammen.
7. Klemmen Sie den Kabelstecker an.
8. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.
Scheinwerfer und
Nebelscheinwerfer einstellen
(Europa)
Scheinwerfer einstellen
1. Pumpen Sie die Reifen mit demvorgeschriebenen Reifenluftdruck
auf und entlasten Sie das
Fahrzeug bis auf den Fahrer, das
Reserverad und das Bordwerk-
zeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.
OTL075065
OTLE078020
TLe GER 7.qxp 6/4/2018 8:43 PM Page 84

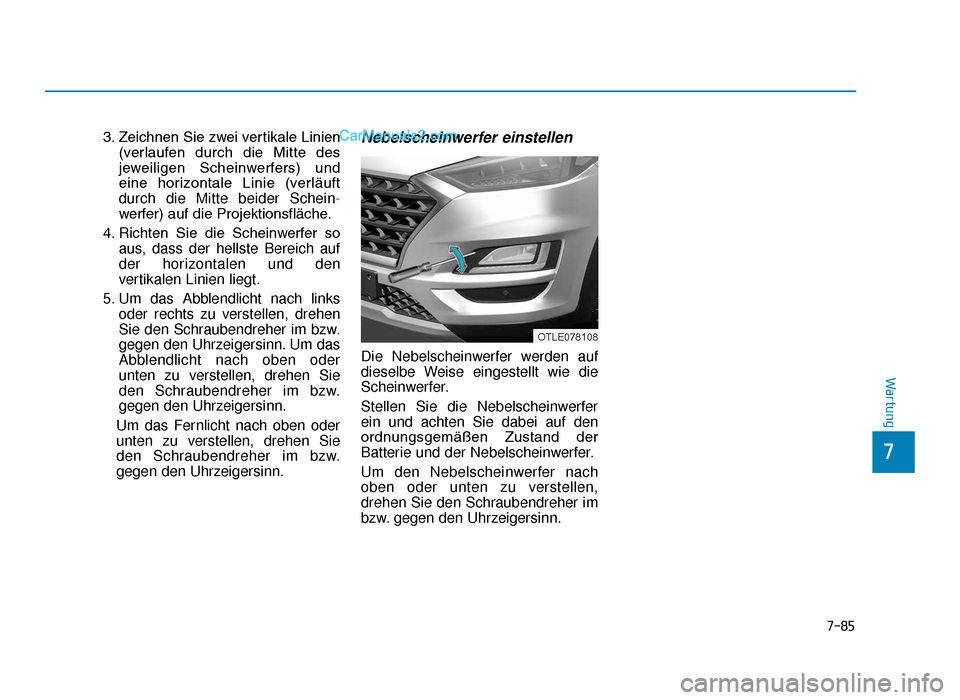

7-85
7
Wartung
3. Zeichnen Sie zwei vertikale Linien(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und
eine horizontale Linie (verläuft
durch die Mitte beider Schein-
werfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf
der horizontalen und den
vertikalen Linien liegt.
5. Um das Abblendlicht nach links oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Um das
Abblendlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer.
Stellen Sie die Nebelscheinwerfer
ein und achten Sie dabei auf den
ordnungsgemäßen Zustand der
Batterie und der Nebelscheinwerfer.
Um den Nebelscheinwerfer nach
oben oder unten zu verstellen,
drehen Sie den Schraubendreher im
bzw. gegen den Uhrzeigersinn.
OTLE078108
TLe GER 7.qxp 6/4/2018 8:43 PM Page 85

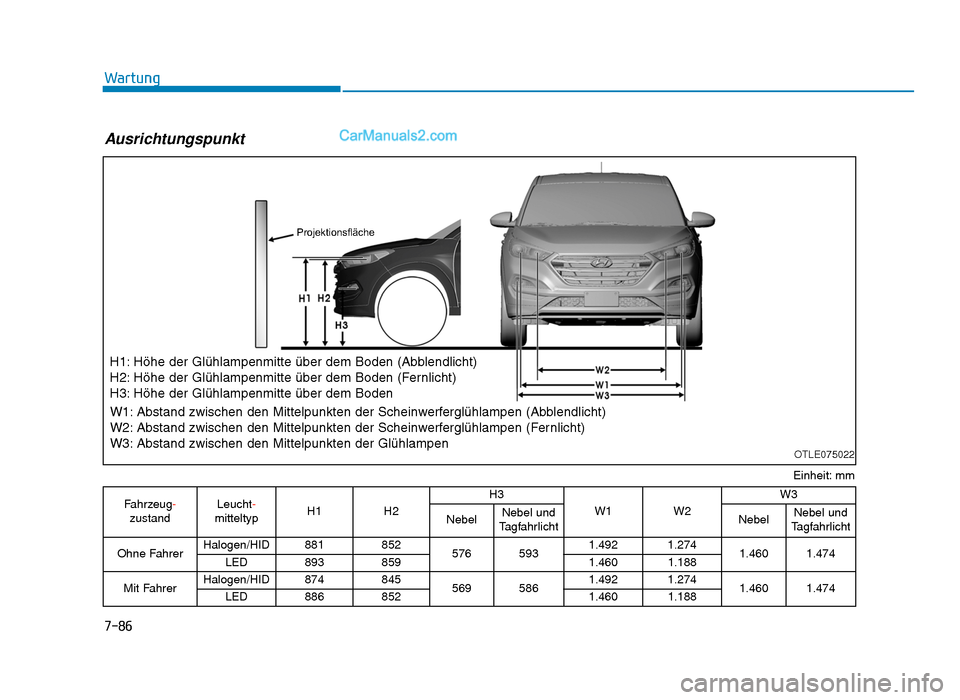

7-86
Wartung
Einheit: mm
Ausrichtungspunkt
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers
OTLE075022
Projektionsfläche
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen
Fahrzeug-zustand Leucht-
mitteltyp H1
H2 H3
W1W2 W3
Nebel Nebel und
Tagfahrlicht NebelNebel und
Tagfahrlicht
Ohne Fahrer Halogen/HID 881 852
576 5931.492 1.274
1.460 1.474
LED 893 859 1.460 1.188
Mit Fahrer Halogen/HID 874 845
569 5861.492 1.274
1.460 1.474
LED 886 852 1.460 1.188
TLe GER 7.qxp 6/4/2018 8:43 PM Page 86

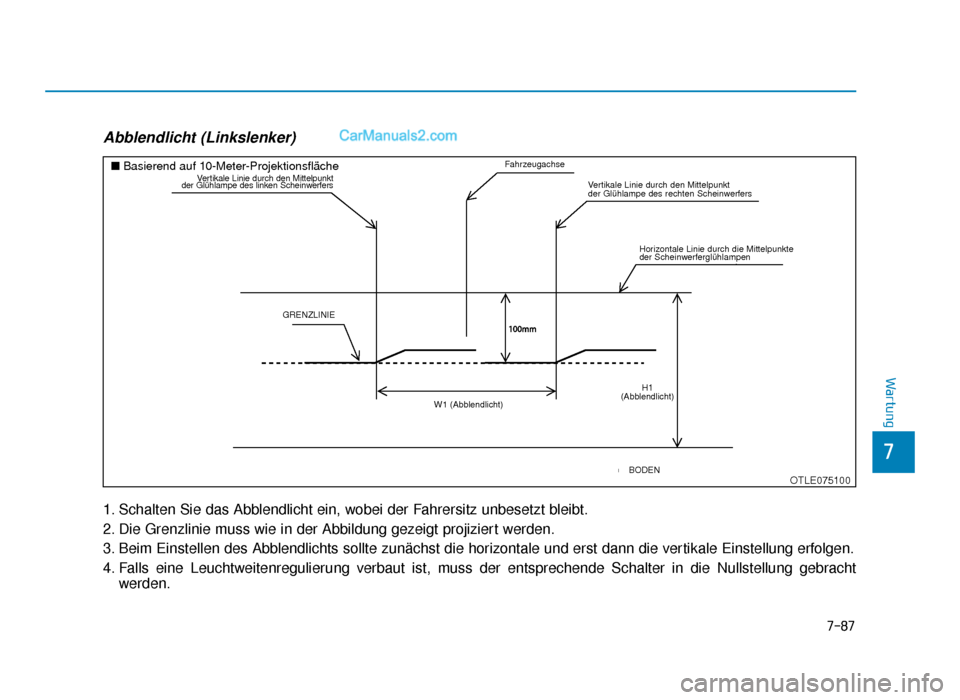

7-87
7
Wartung
Abblendlicht (Linkslenker)
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebrachtwerden.
OTLE075100
■Basierend auf 10-Meter-ProjektionsflächeVertikale Linie durch den Mittelpunkt
der Glühlampe des linken ScheinwerfersFahrzeugachse
Vertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
GRENZLINIE
W1 (Abblendlicht)
H1
(Abblendlicht)
BODEN
TLe GER 7.qxp 6/4/2018 8:43 PM Page 87

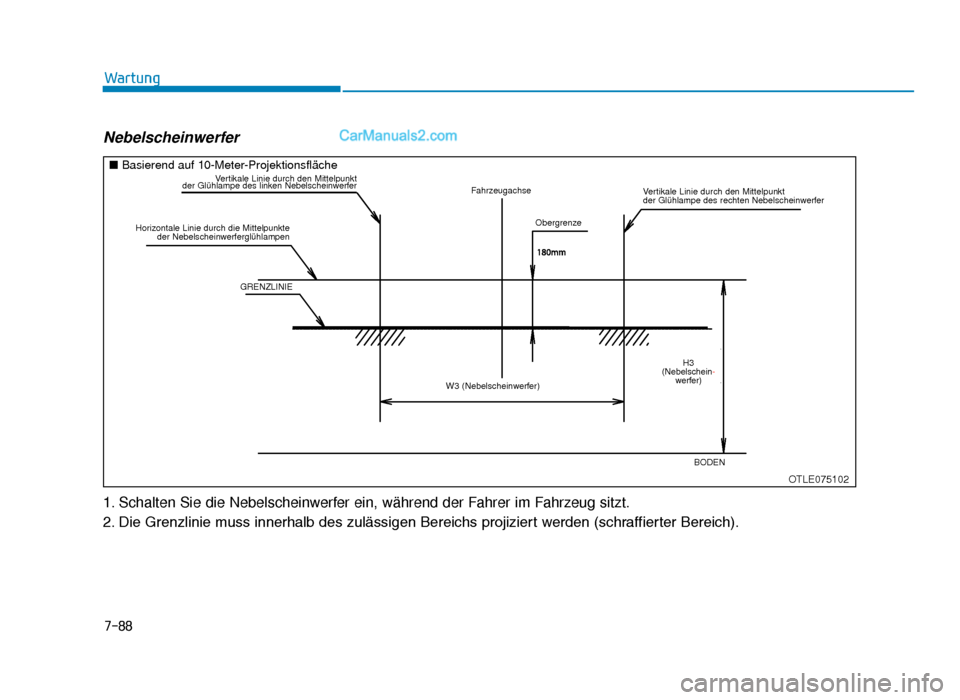

7-88
Wartung
Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
OTLE075102
■Basierend auf 10-Meter-ProjektionsflächeVertikale Linie durch den Mittelpunkt
der Glühlampe des linken Nebelscheinwerfer
Horizontale Linie durch die Mittelpunkte
der Nebelscheinwerferglühlampen
GRENZLINIE
Fahrzeugachse
Obergrenze
Vertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Nebelscheinwerfer
W3 (Nebelscheinwerfer)
H3
(Nebelschein- werfer)
BODEN
TLe GER 7.qxp 6/4/2018 8:43 PM Page 88

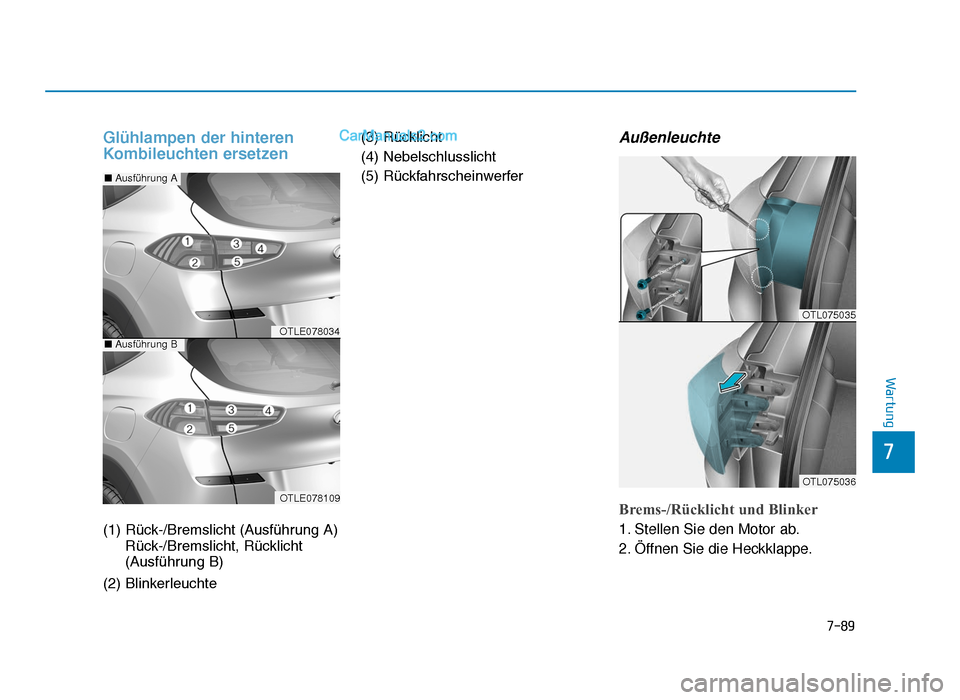

7-89
7
Wartung
Glühlampen der hinteren
Kombileuchten ersetzen
(1) Rück-/Bremslicht (Ausführung A)Rück-/Bremslicht, Rücklicht
(Ausführung B)
(2) Blinkerleuchte (3) Rücklicht
(4) Nebelschlusslicht
(5) Rückfahrscheinwerfer
Außenleuchte
Brems-/Rücklicht und Blinker
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
OTL075035
OTL075036
OTLE078034
OTLE078109
■
Ausführung A
■Ausführung B
