Hyundai Tucson 2019 Betriebsanleitung (in German)

7-40
Wartung

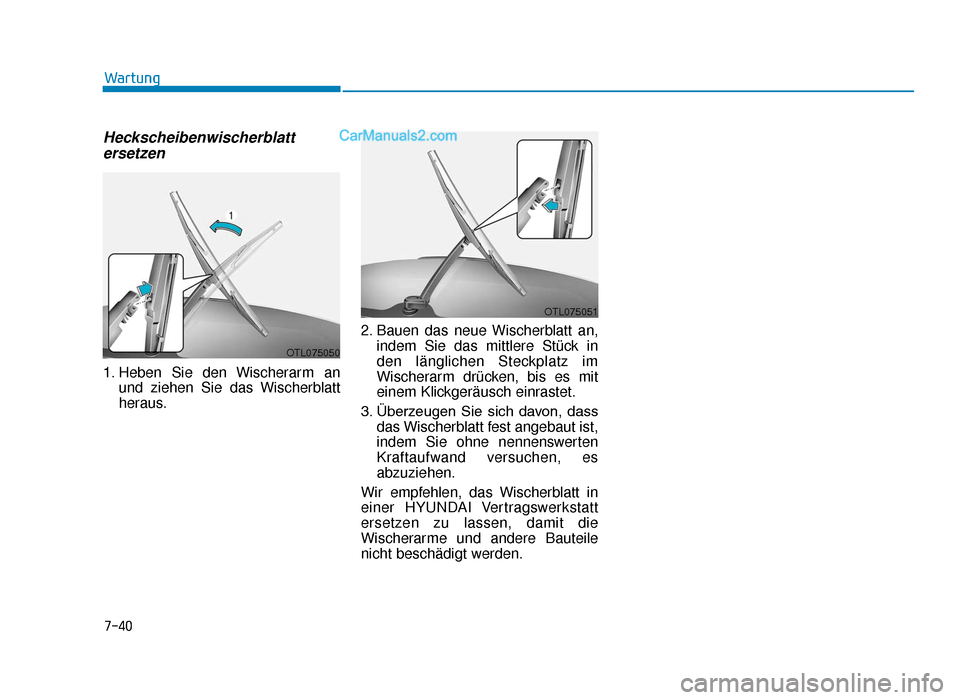

Heckscheibenwischerblattersetzen
1. Heben Sie den Wischerarm an
und ziehen Sie das Wischerblatt
heraus. 2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in
den länglichen Steckplatz im
Wischerarm drücken, bis es mit
einem Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das Wischerblatt fest angebaut ist,
indem Sie ohne nennenswerten
Kraftaufwand versuchen, es
abzuziehen.
Wir empfehlen, das Wischerblatt in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen, damit die
Wischerarme und andere Bauteile
nicht beschädigt werden.
OTL075050
OTL075051
TLe GER 7.qxp 6/4/2018 8:39 PM Page 40

7-41
7
Wartung

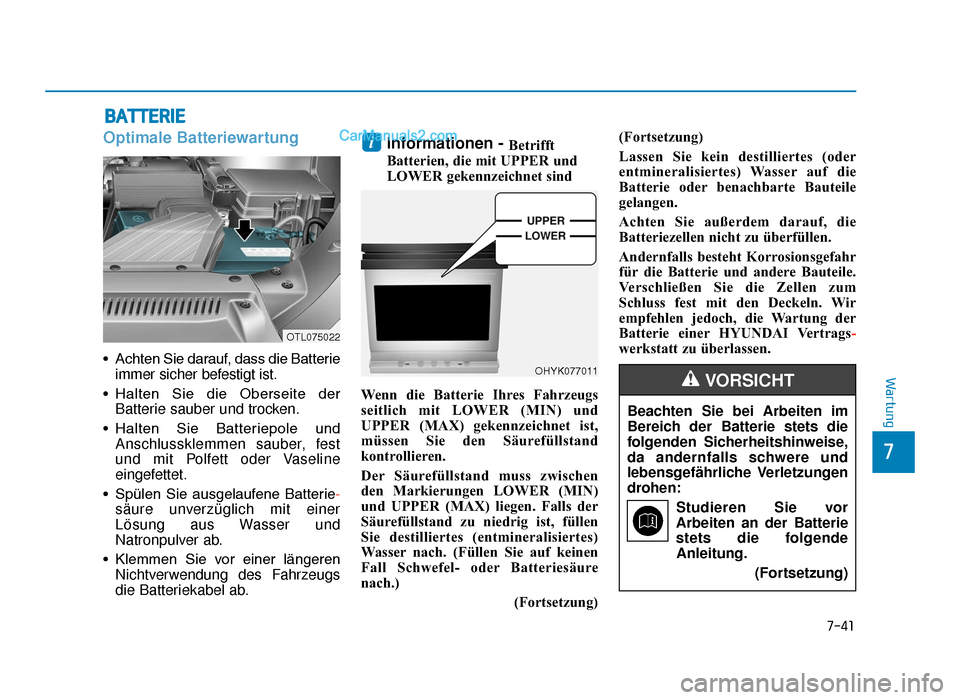

BATTERIE
Optimale Batteriewartung
• Achten Sie darauf, dass die Batterieimmer sicher befestigt ist.
• Halten Sie die Oberseite der Batterie sauber und trocken.
• Halten Sie Batteriepole und Anschlussklemmen sauber, fest
und mit Polfett oder Vaseline
eingefettet.
• Spülen Sie ausgelaufene Batterie- säure unverzüglich mit einer
Lösung aus Wasser und
Natronpulver ab.
• Klemmen Sie vor einer längeren Nichtverwendung des Fahrzeugs
die Batteriekabel ab.
Informationen - Betrifft
Batterien, die mit UPPER und
LOWER gekennzeichnet sind
Wenn die Batterie Ihres Fahrzeugs
seitlich mit LOWER (MIN) und
UPPER (MAX) gekennzeichnet ist,
müssen Sie den Säurefüllstand
kontrollieren.
Der Säurefüllstand muss zwischen
den Markierungen LOWER (MIN)
und UPPER (MAX) liegen. Falls der
Säurefüllstand zu niedrig ist, füllen
Sie destilliertes (entmineralisiertes)
Wasser nach. (Füllen Sie auf keinen
Fall Schwefel- oder Batteriesäure
nach.) (Fortsetzung)(Fortsetzung)
Lassen Sie kein destilliertes (oder
entmineralisiertes) Wasser auf die
Batterie oder benachbarte Bauteile
gelangen.
Achten Sie außerdem darauf, die
Batteriezellen nicht zu überfüllen.
Andernfalls besteht Korrosionsgefahr
für die Batterie und andere Bauteile.
Verschließen Sie die Zellen zum
Schluss fest mit den Deckeln. Wir
empfehlen jedoch, die Wartung der
Batterie einer HYUNDAI Vertrags
-
werkstatt zu überlassen.i
Beachten Sie bei Arbeiten im
Bereich der Batterie stets die
folgenden Sicherheitshinweise,
da andernfalls schwere und
lebensgefährliche Verletzungen
drohen:
Studieren Sie vor
Arbeiten an der Batterie
stets die folgende Anleitung.
(Fortsetzung)
VORSICHT
OTL075022
OHYK077011
TLe GER 7.qxp 6/4/2018 8:39 PM Page 41

7-42

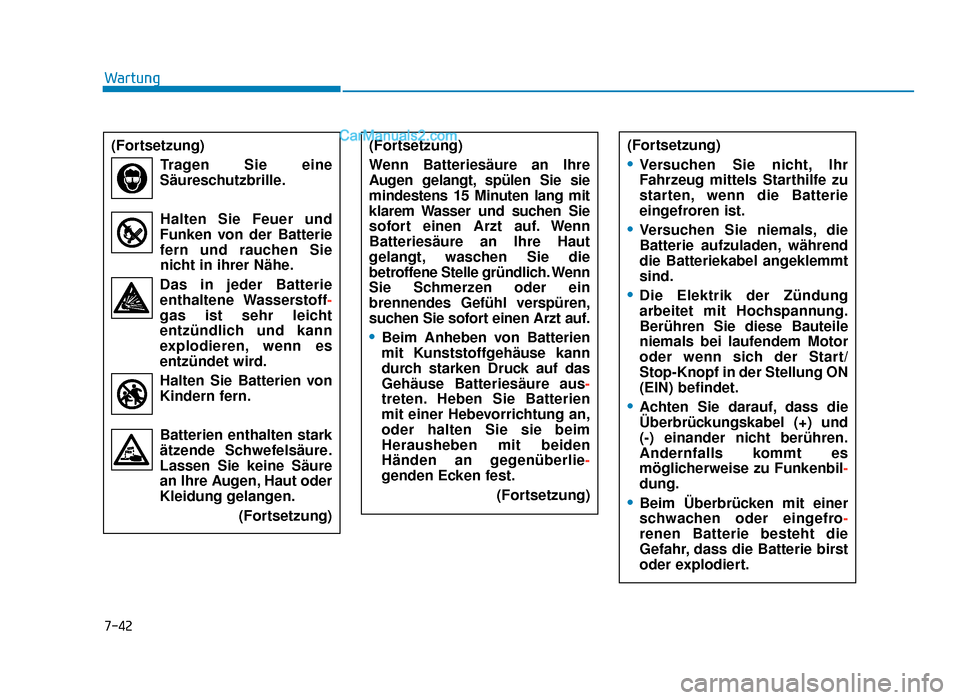

Wartung(Fortsetzung) Tragen Sie eine
Säureschutzbrille.
Halten Sie Feuer und
Funken von der Batterie
fern und rauchen Sie nicht in ihrer Nähe.
Das in jeder Batterie enthaltene Wasserstoff-
gas ist sehr leicht
entzündlich und kann
explodieren, wenn es
entzündet wird.
Halten Sie Batterien von
Kindern fern.
Batterien enthalten stark
ätzende Schwefelsäure.
Lassen Sie keine Säure
an Ihre Augen, Haut oder
Kleidung gelangen. (Fortsetzung)
(Fortsetzung)
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn
Batteriesäure an Ihre Haut
gelangt, waschen Sie die
betroffene Stelle gründlich. Wenn
Sie Schmerzen oder ein
brennendes Gefühl verspüren,
suchen Sie sofort einen Arzt auf.
•Beim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure aus-
treten. Heben Sie Batterien
mit einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an gegenüberlie-
genden Ecken fest. (Fortsetzung)
(Fortsetzung)
•Versuchen Sie nicht, Ihr
Fahrzeug mittels Starthilfe zu
starten, wenn die Batterie
eingefroren ist.
•Versuchen Sie niemals, die
Batterie aufzuladen, während
die Batteriekabel angeklemmt
sind.
•Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
niemals bei laufendem Motor
oder wenn sich der Start/
Stop-Knopf in der Stellung ON
(EIN) befindet.
•Achten Sie darauf, dass die
Überbrückungskabel (+) und
(-) einander nicht berühren.
Andernfalls kommt es
möglicherweise zu Funkenbil -
dung.
•Beim Überbrücken mit einer
schwachen oder eingefro -
renen Batterie besteht die
Gefahr, dass die Batterie birst
oder explodiert.
TLe GER 7.qxp 6/4/2018 8:39 PM Page 42

7-43
7
Wartung

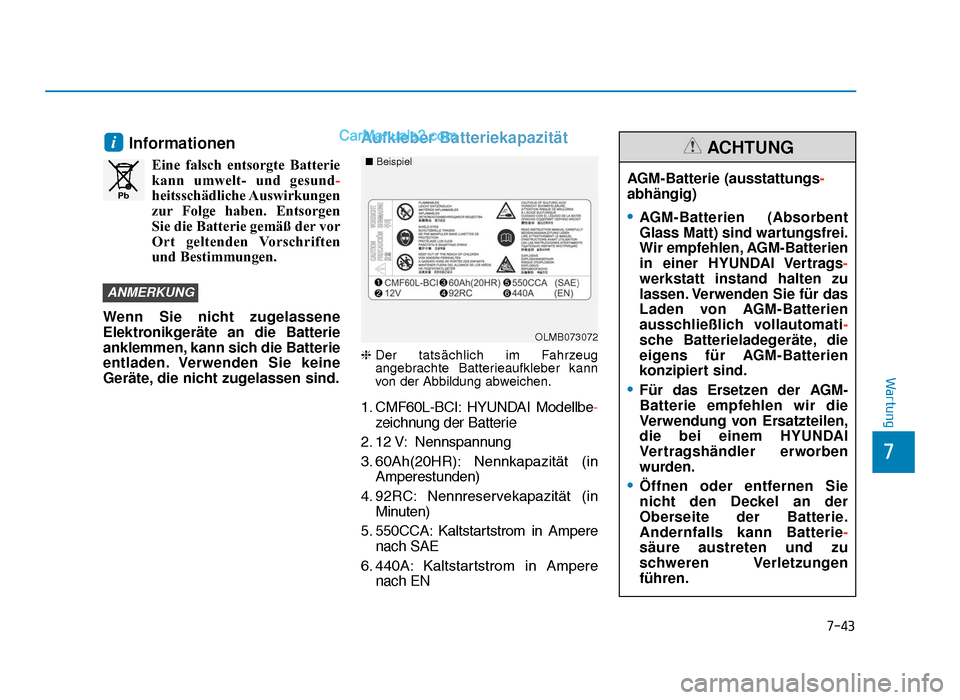

Informationen
Eine falsch entsorgte Batteriekann umwelt- und gesund -
heitsschädliche Auswirkungen
zur Folge haben. Entsorgen
Sie die Batterie gemäß der vor
Ort geltenden Vorschriften
und Bestimmungen.
Wenn Sie nicht zugelassene
Elektronikgeräte an die Batterie
anklemmen, kann sich die Batterie
entladen. Verwenden Sie keine
Geräte, die nicht zugelassen sind.
Aufkleber Batteriekapazität
❈ Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.
1. CMF60L-BCI: HYUNDAI Modellbe-
zeichnung der Batterie
2. 12 V: Nennspannung
3. 60Ah(20HR): Nennkapazität (in Amperestunden)
4. 92RC: Nennreservekapazität (in Minuten)
5. 550CCA: Kaltstartstrom in Ampere nach SAE
6. 440A: Kaltstartstrom in Ampere nach EN
ANMERKUNG
i
OLMB073072
■
Beispiel
AGM-Batterie (ausstattungs -
abhängig)
•AGM-Batterien (Absorbent
Glass Matt) sind wartungsfrei.
Wir empfehlen, AGM-Batterien
in einer HYUNDAI Vertrags-
werkstatt instand halten zu
lassen. Verwenden Sie für das
Laden von AGM-Batterien
ausschließlich vollautomati -
sche Batterieladegeräte, die
eigens für AGM-Batterien
konzipiert sind.
•Für das Ersetzen der AGM-
Batterie empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI
Vertragshändler erworben
wurden.
•Öffnen oder entfernen Sie
nicht den Deckel an der
Oberseite der Batterie.
Andernfalls kann Batterie-
säure austreten und zu
schweren Verletzungen
führen.
ACHTUNG
Pb
TLe GER 7.qxp 6/4/2018 8:39 PM Page 43

7-44
Wartung

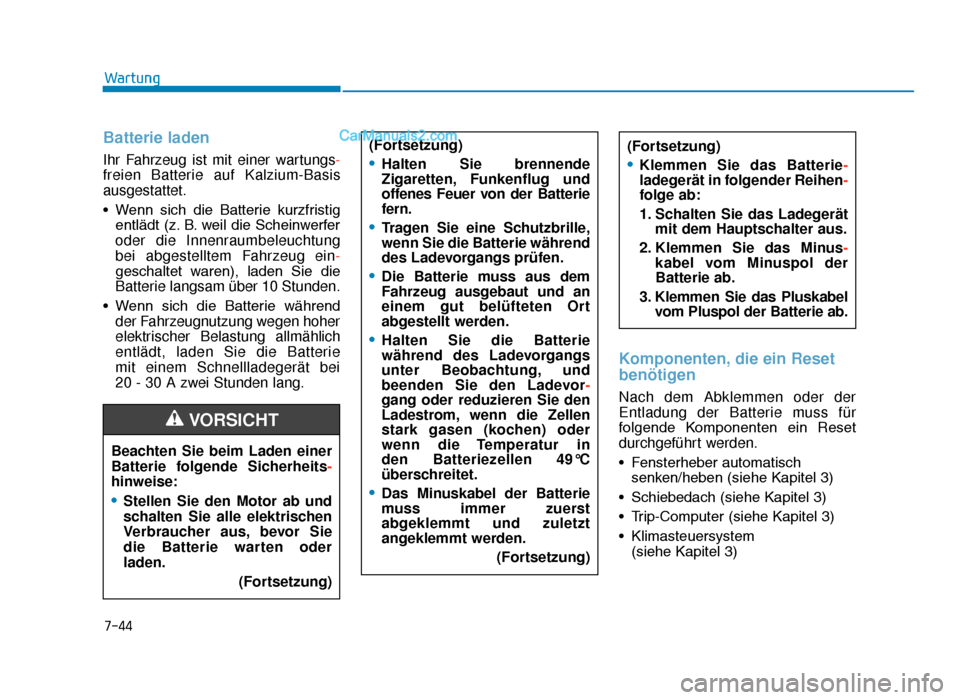

Batterie laden
Ihr Fahrzeug ist mit einer wartungs-
freien Batterie auf Kalzium-Basis
ausgestattet.
• Wenn sich die Batterie kurzfristig entlädt (z. B. weil die Scheinwerfer
oder die Innenraumbeleuchtung
bei abgestelltem Fahrzeug ein -
geschaltet waren), laden Sie die
Batterie langsam über 10 Stunden.
• Wenn sich die Batterie während der Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie
mit einem Schnellladegerät bei
20 - 30 A zwei Stunden lang.
Komponenten, die ein Reset
benötigen
Nach dem Abklemmen oder der
Entladung der Batterie muss für
folgende Komponenten ein Reset
durchgeführt werden.
• Fensterheber automatisch senken/heben (siehe Kapitel 3)
• Schiebedach (siehe Kapitel 3)
• Trip-Computer (siehe Kapitel 3)
• Klimasteuersystem (siehe Kapitel 3)
(Fortsetzung)
•Halten Sie brennende
Zigaretten, Funkenflug und
offenes Feuer von der Batterie
fern.
•Tragen Sie eine Schutzbrille,
wenn Sie die Batterie während
des Ladevorgangs prüfen.
•Die Batterie muss aus dem
Fahrzeug ausgebaut und an
einem gut belüfteten Ort
abgestellt werden.
•Halten Sie die Batterie
während des Ladevorgangs
unter Beobachtung, und
beenden Sie den Ladevor
-
gang oder reduzieren Sie den
Ladestrom, wenn die Zellen
stark gasen (kochen) oder
wenn die Temperatur in
den Batteriezellen 49°C
überschreitet.
•Das Minuskabel der Batterie
muss immer zuerst
abgeklemmt und zuletzt
angeklemmt werden.
(Fortsetzung)
Beachten Sie beim Laden einer
Batterie folgende Sicherheits -
hinweise:
•Stellen Sie den Motor ab und
schalten Sie alle elektrischen
Verbraucher aus, bevor Sie
die Batterie warten oder
laden.
(Fortsetzung)
VORSICHT
(Fortsetzung)
•Klemmen Sie das Batterie -
ladegerät in folgender Reihen -
folge ab:
1. Schalten Sie das Ladegerät mit dem Hauptschalter aus.
2. Klemmen Sie das Minus -
kabel vom Minuspol der
Batterie ab.
3. Klemmen Sie das Pluskabel vom Pluspol der Batterie ab.
TLe GER 7.qxp 6/4/2018 8:39 PM Page 44

7-45
7
Wartung

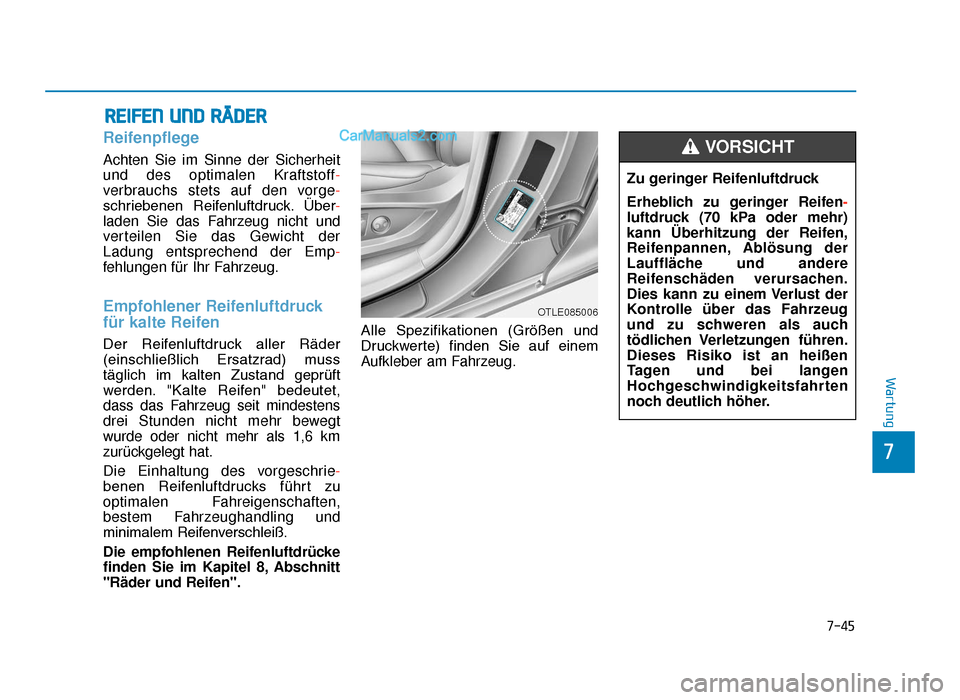

REIFEN UND RÄDER
Reifenpflege
Achten Sie im Sinne der Sicherheit
und des optimalen Kraftstoff-
verbrauchs stets auf den vorge-
schriebenen Reifenluftdruck. Über-
laden Sie das Fahrzeug nicht und
verteilen Sie das Gewicht der
Ladung entsprechend der Emp -
fehlungen für Ihr Fahrzeug.
Empfohlener Reifenluftdruck
für kalte Reifen
Der Reifenluftdruck aller Räder
(einschließlich Ersatzrad) muss
täglich im kalten Zustand geprüft
werden. "Kalte Reifen" bedeutet,
dass das Fahrzeug seit mindestens
drei Stunden nicht mehr bewegt
wurde oder nicht mehr als 1,6 km
zurückgelegt hat.
Die Einhaltung des vorgeschrie -
benen Reifenluftdrucks führt zu
optimalen Fahreigenschaften,
bestem Fahrzeughandling und
minimalem Reifenverschleiß.
Die empfohlenen Reifenluftdrücke
finden Sie im Kapitel 8, Abschnitt
"Räder und Reifen". Alle Spezifikationen (Größen und
Druckwerte) finden Sie auf einem
Aufkleber am Fahrzeug.
Zu geringer Reifenluftdruck
Erheblich zu geringer Reifen-
luftdruck (70 kPa oder mehr)
kann Überhitzung der Reifen,
Reifenpannen, Ablösung der
Lauffläche und andere
Reifenschäden verursachen.
Dies kann zu einem Verlust der
Kontrolle über das Fahrzeug
und zu schweren als auch
tödlichen Verletzungen führen.
Dieses Risiko ist an heißen
Tagen und bei langen
Hochgeschwindigkeitsfahrten
noch deutlich höher.
VORSICHT
OTLE085006
TLe GER 7.qxp 6/4/2018 8:39 PM Page 45

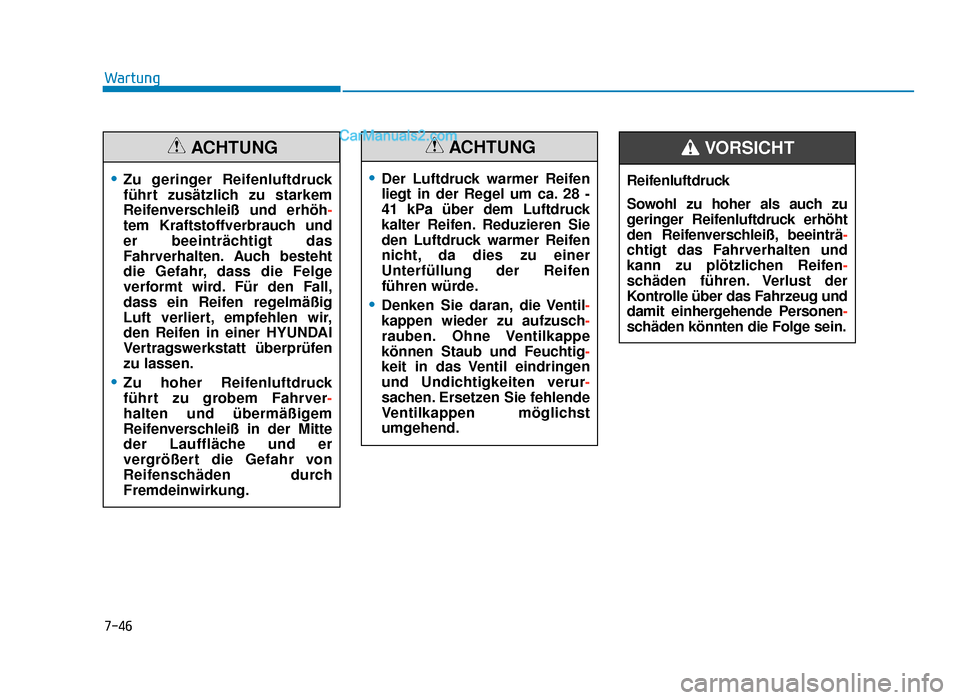

7-46
Wartung
•Zu geringer Reifenluftdruck
führt zusätzlich zu starkem
Reifenverschleiß und erhöh-
tem Kraftstoffverbrauch und
er beeinträchtigt das
Fahrverhalten. Auch besteht
die Gefahr, dass die Felge
verformt wird. Für den Fall,
dass ein Reifen regelmäßig
Luft verliert, empfehlen wir,
den Reifen in einer HYUNDAI
Vertragswerkstatt überprüfen
zu lassen.
•Zu hoher Reifenluftdruck
führt zu grobem Fahrver-
halten und übermäßigem
Reifenverschleiß in der Mitte
der Lauffläche und er
vergrößert die Gefahr von
Reifenschäden durch
Fremdeinwirkung.
ACHTUNG
•Der Luftdruck warmer Reifen
liegt in der Regel um ca. 28 -
41 kPa über dem Luftdruck
kalter Reifen. Reduzieren Sie
den Luftdruck warmer Reifen
nicht, da dies zu einer
Unterfüllung der Reifen
führen würde.
•Denken Sie daran, die Ventil -
kappen wieder zu aufzusch -
rauben. Ohne Ventilkappe
können Staub und Feuchtig -
keit in das Ventil eindringen
und Undichtigkeiten verur -
sachen. Ersetzen Sie fehlende
Ventilkappen möglichst
umgehend.
ACHTUNG
Reifenluftdruck
Sowohl zu hoher als auch zu
geringer Reifenluftdruck erhöht
den Reifenverschleiß, beeinträ -
chtigt das Fahrverhalten und
kann zu plötzlichen Reifen -
schäden führen. Verlust der
Kontrolle über das Fahrzeug und
damit einhergehende Personen-
schäden könnten die Folge sein.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:39 PM Page 46

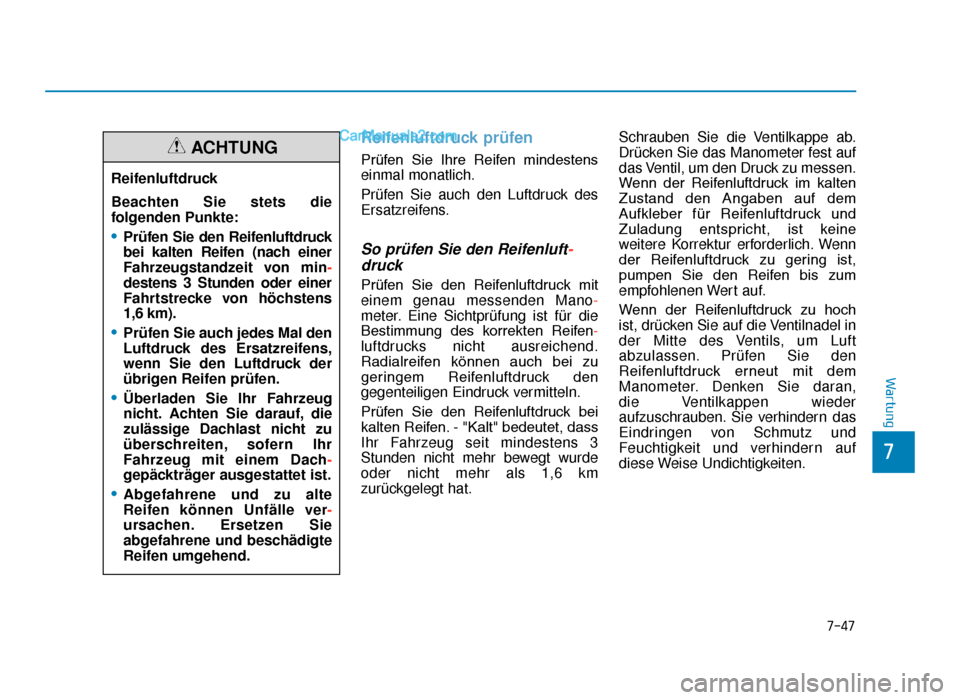

7-47
7
Wartung
Reifenluftdruck prüfen
Prüfen Sie Ihre Reifen mindestens
einmal monatlich.
Prüfen Sie auch den Luftdruck des
Ersatzreifens.
So prüfen Sie den Reifenluft-
druck
Prüfen Sie den Reifenluftdruck mit
einem genau messenden Mano -
meter. Eine Sichtprüfung ist für die
Bestimmung des korrekten Reifen -
luftdrucks nicht ausreichend.
Radialreifen können auch bei zu
geringem Reifenluftdruck den
gegenteiligen Eindruck vermitteln.
Prüfen Sie den Reifenluftdruck bei
kalten Reifen. - "Kalt" bedeutet, dass
Ihr Fahrzeug seit mindestens 3
Stunden nicht mehr bewegt wurde
oder nicht mehr als 1,6 km
zurückgelegt hat. Schrauben Sie die Ventilkappe ab.
Drücken Sie das Manometer fest auf
das Ventil, um den Druck zu messen.
Wenn der Reifenluftdruck im kalten
Zustand den Angaben auf dem
Aufkleber für Reifenluftdruck und
Zuladung entspricht, ist keine
weitere Korrektur erforderlich. Wenn
der Reifenluftdruck zu gering ist,
pumpen Sie den Reifen bis zum
empfohlenen Wert auf.
Wenn der Reifenluftdruck zu hoch
ist, drücken Sie auf die Ventilnadel in
der Mitte des Ventils, um Luft
abzulassen. Prüfen Sie den
Reifenluftdruck erneut mit dem
Manometer. Denken Sie daran,
die Ventilkappen wieder
aufzuschrauben. Sie verhindern das
Eindringen von Schmutz und
Feuchtigkeit und verhindern auf
diese Weise Undichtigkeiten.
Reifenluftdruck
Beachten Sie stets die
folgenden Punkte:
•Prüfen Sie den Reifenluftdruck
bei kalten Reifen (nach einer
Fahrzeugstandzeit von min
-
destens 3 Stunden oder einer
Fahrtstrecke von höchstens
1,6 km).
•Prüfen Sie auch jedes Mal den
Luftdruck des Ersatzreifens,
wenn Sie den Luftdruck der
übrigen Reifen prüfen.
•Überladen Sie Ihr Fahrzeug
nicht. Achten Sie darauf, die
zulässige Dachlast nicht zu
überschreiten, sofern Ihr
Fahrzeug mit einem Dach-
gepäckträger ausgestattet ist.
•Abgefahrene und zu alte
Reifen können Unfälle ver -
ursachen. Ersetzen Sie
abgefahrene und beschädigte
Reifen umgehend.
ACHTUNG
TLe GER 7.qxp 6/4/2018 8:39 PM Page 47

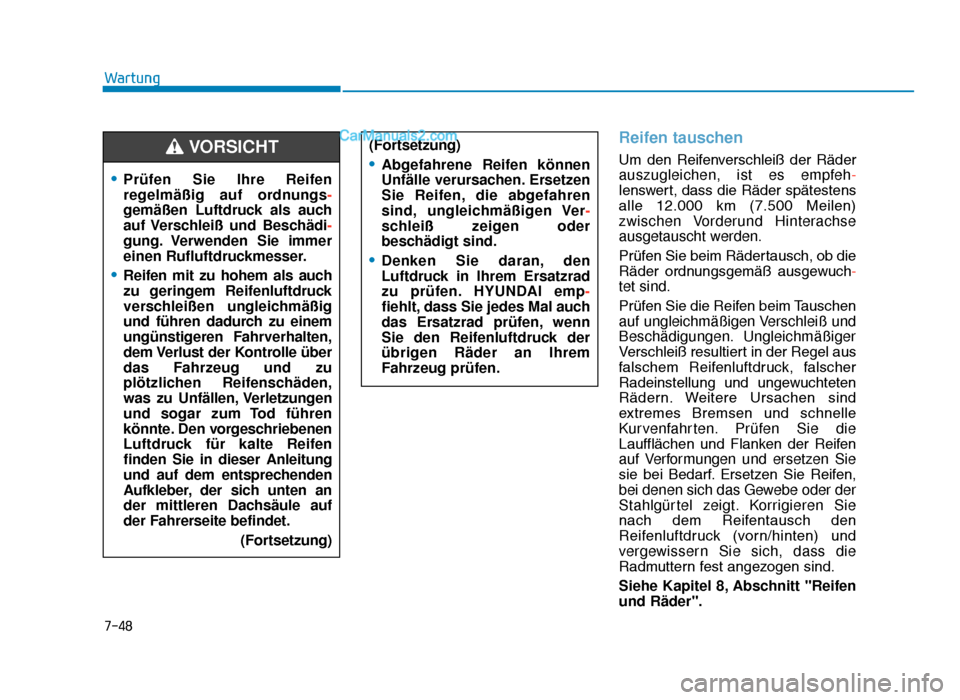

7-48
Wartung
Reifen tauschen
Um den Reifenverschleiß der Räder
auszugleichen, ist es empfeh-
lenswert, dass die Räder spätestens
alle 12.000 km (7.500 Meilen)
zwischen Vorderund Hinterachse
ausgetauscht werden.
Prüfen Sie beim Rädertausch, ob die
Räder ordnungsgemäß ausgewuch-
tet sind.
Prüfen Sie die Reifen beim Tauschen
auf ungleichmäßigen Verschleiß und
Beschädigungen. Ungleichmäßiger
Verschleiß resultiert in der Regel aus
falschem Reifenluftdruck, falscher
Radeinstellung und ungewuchteten
Rädern. Weitere Ursachen sind
extremes Bremsen und schnelle
Kurvenfahrten. Prüfen Sie die
Laufflächen und Flanken der Reifen
auf Verformungen und ersetzen Sie
sie bei Bedarf. Ersetzen Sie Reifen,
bei denen sich das Gewebe oder der
Stahlgürtel zeigt. Korrigieren Sie
nach dem Reifentausch den
Reifenluftdruck (vorn/hinten) und
vergewissern Sie sich, dass die
Radmuttern fest angezogen sind.
Siehe Kapitel 8, Abschnitt "Reifen
und Räder".
•Prüfen Sie Ihre Reifen
regelmäßig auf ordnungs -
gemäßen Luftdruck als auch
auf Verschleiß und Beschädi-
gung. Verwenden Sie immer
einen Rufluftdruckmesser.
•Reifen mit zu hohem als auch
zu geringem Reifenluftdruck
verschleißen ungleichmäßig
und führen dadurch zu einem
ungünstigeren Fahrverhalten,
dem Verlust der Kontrolle über
das Fahrzeug und zu
plötzlichen Reifenschäden,
was zu Unfällen, Verletzungen
und sogar zum Tod führen
könnte. Den vorgeschriebenen
Luftdruck für kalte Reifen
finden Sie in dieser Anleitung
und auf dem entsprechenden
Aufkleber, der sich unten an
der mittleren Dachsäule auf
der Fahrerseite befindet.
(Fortsetzung)
VORSICHT (Fortsetzung)
•Abgefahrene Reifen können
Unfälle verursachen. Ersetzen
Sie Reifen, die abgefahren
sind, ungleichmäßigen Ver -
schleiß zeigen oder
beschädigt sind.
•Denken Sie daran, den
Luftdruck in Ihrem Ersatzrad
zu prüfen. HYUNDAI emp-
fiehlt, dass Sie jedes Mal auch
das Ersatzrad prüfen, wenn
Sie den Reifenluftdruck der
übrigen Räder an Ihrem
Fahrzeug prüfen.
TLe GER 7.qxp 6/4/2018 8:39 PM Page 48

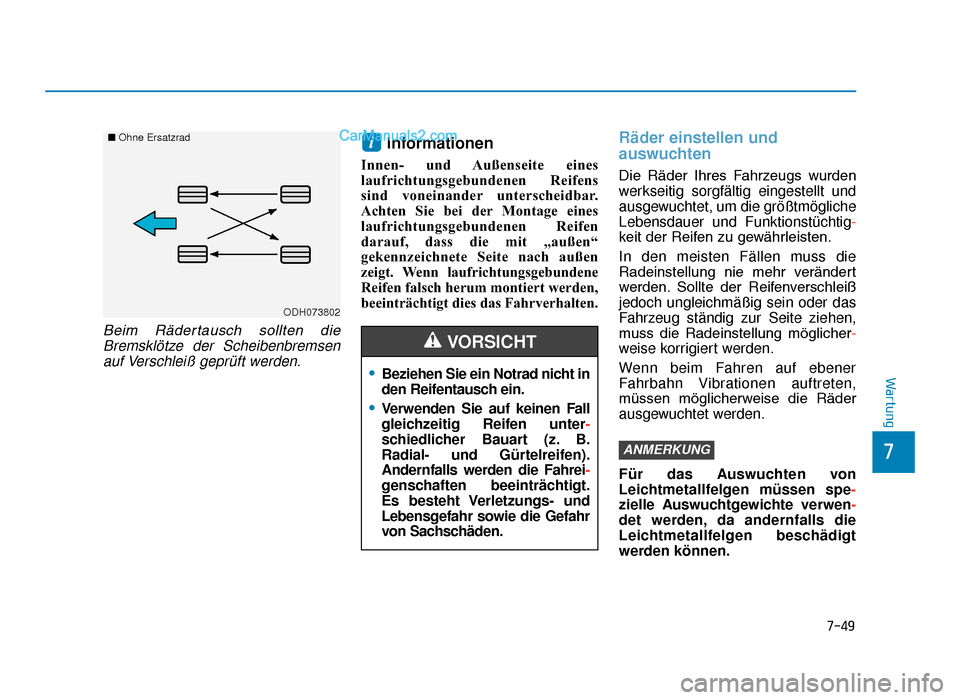

7-49
7
Wartung
Beim Rädertausch sollten dieBremsklötze der Scheibenbremsenauf Verschleiß geprüft werden.
Informationen
Innen- und Außenseite eines
laufrichtungsgebundenen Reifens
sind voneinander unterscheidbar.
Achten Sie bei der Montage eines
laufrichtungsgebundenen Reifen
darauf, dass die mit „außen“
gekennzeichnete Seite nach außen
zeigt. Wenn laufrichtungsgebundene
Reifen falsch herum montiert werden,
beeinträchtigt dies das Fahrverhalten.
Räder einstellen und
auswuchten
Die Räder Ihres Fahrzeugs wurden
werkseitig sorgfältig eingestellt und
ausgewuchtet, um die größtmögliche
Lebensdauer und Funktionstüchtig-
keit der Reifen zu gewährleisten.
In den meisten Fällen muss die
Radeinstellung nie mehr verändert
werden. Sollte der Reifenverschleiß
jedoch ungleichmäßig sein oder das
Fahrzeug ständig zur Seite ziehen,
muss die Radeinstellung möglicher-
weise korrigiert werden.
Wenn beim Fahren auf ebener
Fahrbahn Vibrationen auftreten,
müssen möglicherweise die Räder
ausgewuchtet werden.
Für das Auswuchten von
Leichtmetallfelgen müssen spe-
zielle Auswuchtgewichte verwen -
det werden, da andernfalls die
Leichtmetallfelgen beschädigt
werden können.
ANMERKUNG
i
ODH073802
■
Ohne Ersatzrad
•Beziehen Sie ein Notrad nicht in
den Reifentausch ein.
•Verwenden Sie auf keinen Fall
gleichzeitig Reifen unter -
schiedlicher Bauart (z. B.
Radial- und Gürtelreifen).
Andernfalls werden die Fahrei -
genschaften beeinträchtigt.
Es besteht Verletzungs- und
Lebensgefahr sowie die Gefahr
von Sachschäden.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:39 PM Page 49
