JEEP CHEROKEE 2018 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: JEEP, Model Year: 2018, Model line: CHEROKEE, Model: JEEP CHEROKEE 2018Pages: 364, tamaño PDF: 5.45 MB
Page 111 of 364

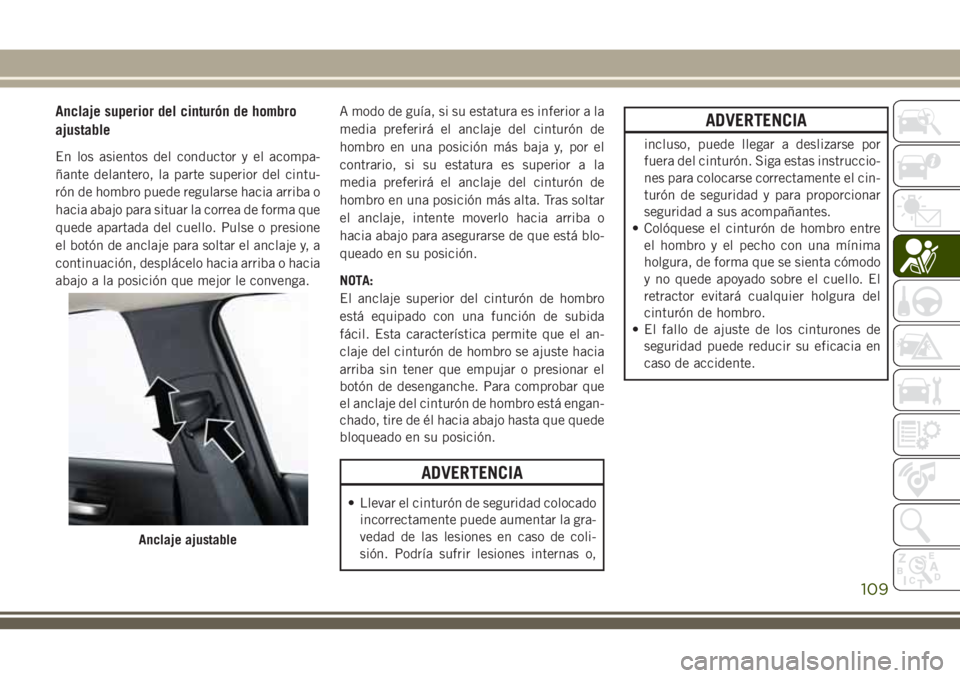

Anclaje superior del cinturón de hombro
ajustable
En los asientos del conductor y el acompa-
ñante delantero, la parte superior del cintu-
rón de hombro puede regularse hacia arriba o
hacia abajo para situar la correa de forma que
quede apartada del cuello. Pulse o presione
el botón de anclaje para soltar el anclaje y, a
continuación, desplácelo hacia arriba o hacia
abajo a la posición que mejor le convenga.A modo de guía, si su estatura es inferior a la
media preferirá el anclaje del cinturón de
hombro en una posición más baja y, por el
contrario, si su estatura es superior a la
media preferirá el anclaje del cinturón de
hombro en una posición más alta. Tras soltar
el anclaje, intente moverlo hacia arriba o
hacia abajo para asegurarse de que está blo-
queado en su posición.
NOTA:
El anclaje superior del cinturón de hombro
está equipado con una función de subida
fácil. Esta característica permite que el an-
claje del cinturón de hombro se ajuste hacia
arriba sin tener que empujar o presionar el
botón de desenganche. Para comprobar que
el anclaje del cinturón de hombro está engan-
chado, tire de él hacia abajo hasta que quede
bloqueado en su posición.
ADVERTENCIA
• Llevar el cinturón de seguridad colocado
incorrectamente puede aumentar la gra-
vedad de las lesiones en caso de coli-
sión. Podría sufrir lesiones internas o,
ADVERTENCIA
incluso, puede llegar a deslizarse por
fuera del cinturón. Siga estas instruccio-
nes para colocarse correctamente el cin-
turón de seguridad y para proporcionar
seguridad a sus acompañantes.
• Colóquese el cinturón de hombro entre
el hombro y el pecho con una mínima
holgura, de forma que se sienta cómodo
y no quede apoyado sobre el cuello. El
retractor evitará cualquier holgura del
cinturón de hombro.
• El fallo de ajuste de los cinturones de
seguridad puede reducir su eficacia en
caso de accidente.
Anclaje ajustable
109
Page 112 of 364

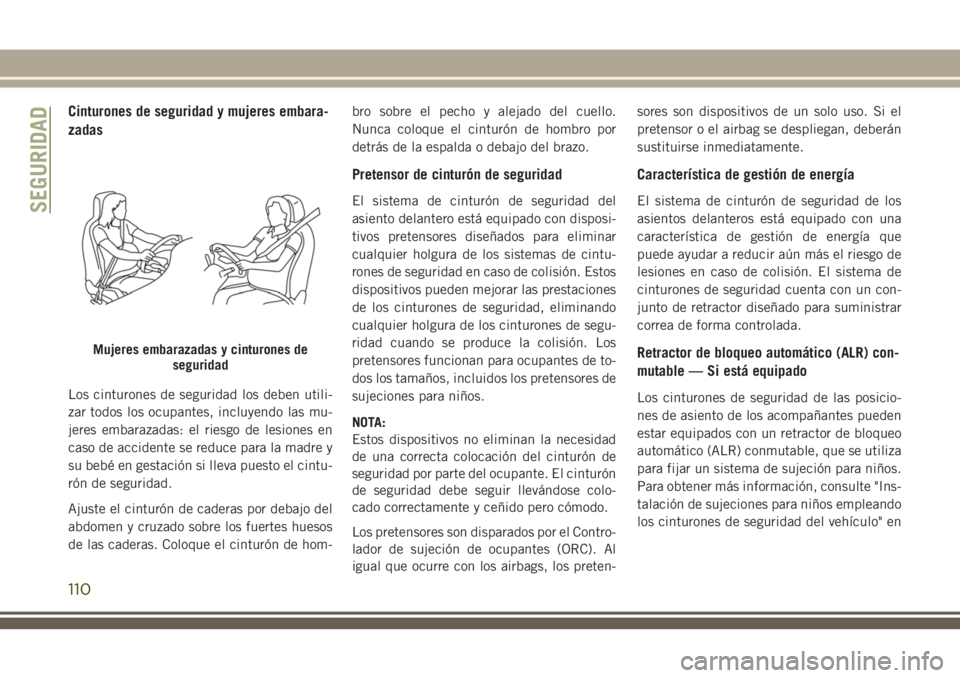

Cinturones de seguridad y mujeres embara-
zadas
Los cinturones de seguridad los deben utili-
zar todos los ocupantes, incluyendo las mu-
jeres embarazadas: el riesgo de lesiones en
caso de accidente se reduce para la madre y
su bebé en gestación si lleva puesto el cintu-
rón de seguridad.
Ajuste el cinturón de caderas por debajo del
abdomen y cruzado sobre los fuertes huesos
de las caderas. Coloque el cinturón de hom-bro sobre el pecho y alejado del cuello.
Nunca coloque el cinturón de hombro por
detrás de la espalda o debajo del brazo.
Pretensor de cinturón de seguridad
El sistema de cinturón de seguridad del
asiento delantero está equipado con disposi-
tivos pretensores diseñados para eliminar
cualquier holgura de los sistemas de cintu-
rones de seguridad en caso de colisión. Estos
dispositivos pueden mejorar las prestaciones
de los cinturones de seguridad, eliminando
cualquier holgura de los cinturones de segu-
ridad cuando se produce la colisión. Los
pretensores funcionan para ocupantes de to-
dos los tamaños, incluidos los pretensores de
sujeciones para niños.
NOTA:
Estos dispositivos no eliminan la necesidad
de una correcta colocación del cinturón de
seguridad por parte del ocupante. El cinturón
de seguridad debe seguir llevándose colo-
cado correctamente y ceñido pero cómodo.
Los pretensores son disparados por el Contro-
lador de sujeción de ocupantes (ORC). Al
igual que ocurre con los airbags, los preten-sores son dispositivos de un solo uso. Si el
pretensor o el airbag se despliegan, deberán
sustituirse inmediatamente.
Característica de gestión de energía
El sistema de cinturón de seguridad de los
asientos delanteros está equipado con una
característica de gestión de energía que
puede ayudar a reducir aún más el riesgo de
lesiones en caso de colisión. El sistema de
cinturones de seguridad cuenta con un con-
junto de retractor diseñado para suministrar
correa de forma controlada.
Retractor de bloqueo automático (ALR) con-
mutable — Si está equipado
Los cinturones de seguridad de las posicio-
nes de asiento de los acompañantes pueden
estar equipados con un retractor de bloqueo
automático (ALR) conmutable, que se utiliza
para fijar un sistema de sujeción para niños.
Para obtener más información, consulte "Ins-
talación de sujeciones para niños empleando
los cinturones de seguridad del vehículo" en
Mujeres embarazadas y cinturones de
seguridad
SEGURIDAD
110
Page 113 of 364

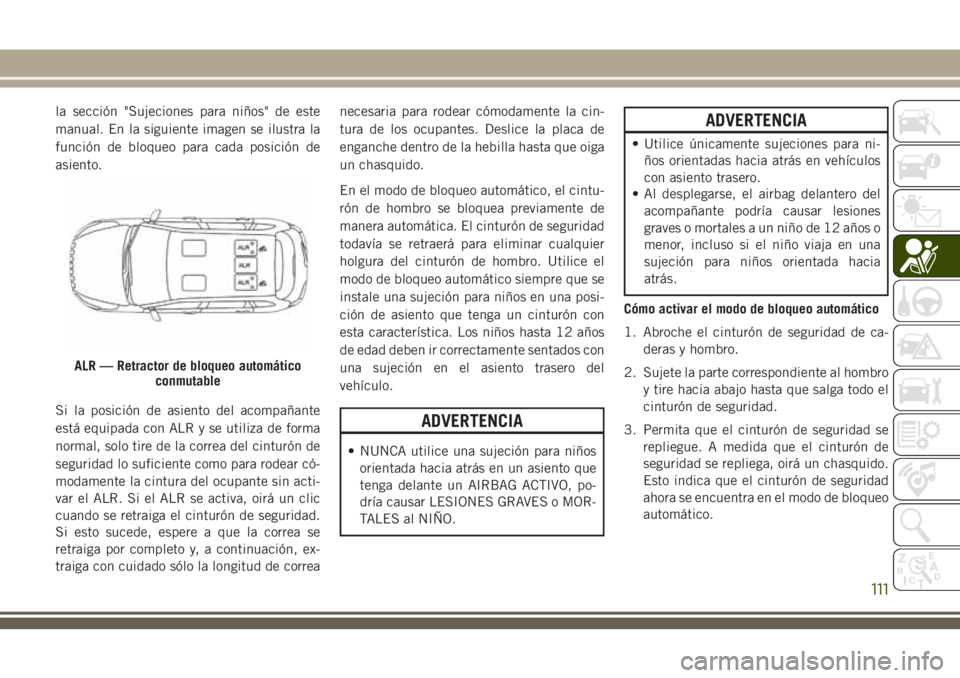

la sección "Sujeciones para niños" de este
manual. En la siguiente imagen se ilustra la
función de bloqueo para cada posición de
asiento.
Si la posición de asiento del acompañante
está equipada con ALR y se utiliza de forma
normal, solo tire de la correa del cinturón de
seguridad lo suficiente como para rodear có-
modamente la cintura del ocupante sin acti-
var el ALR. Si el ALR se activa, oirá un clic
cuando se retraiga el cinturón de seguridad.
Si esto sucede, espere a que la correa se
retraiga por completo y, a continuación, ex-
traiga con cuidado sólo la longitud de correanecesaria para rodear cómodamente la cin-
tura de los ocupantes. Deslice la placa de
enganche dentro de la hebilla hasta que oiga
un chasquido.
En el modo de bloqueo automático, el cintu-
rón de hombro se bloquea previamente de
manera automática. El cinturón de seguridad
todavía se retraerá para eliminar cualquier
holgura del cinturón de hombro. Utilice el
modo de bloqueo automático siempre que se
instale una sujeción para niños en una posi-
ción de asiento que tenga un cinturón con
esta característica. Los niños hasta 12 años
de edad deben ir correctamente sentados con
una sujeción en el asiento trasero del
vehículo.
ADVERTENCIA
• NUNCA utilice una sujeción para niños
orientada hacia atrás en un asiento que
tenga delante un AIRBAG ACTIVO, po-
dría causar LESIONES GRAVES o MOR-
TALES al NIÑO.
ADVERTENCIA
• Utilice únicamente sujeciones para ni-
ños orientadas hacia atrás en vehículos
con asiento trasero.
• Al desplegarse, el airbag delantero del
acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia
atrás.
Cómo activar el modo de bloqueo automático
1. Abroche el cinturón de seguridad de ca-
deras y hombro.
2. Sujete la parte correspondiente al hombro
y tire hacia abajo hasta que salga todo el
cinturón de seguridad.
3. Permita que el cinturón de seguridad se
repliegue. A medida que el cinturón de
seguridad se repliega, oirá un chasquido.
Esto indica que el cinturón de seguridad
ahora se encuentra en el modo de bloqueo
automático.
ALR — Retractor de bloqueo automático
conmutable
111
Page 114 of 364

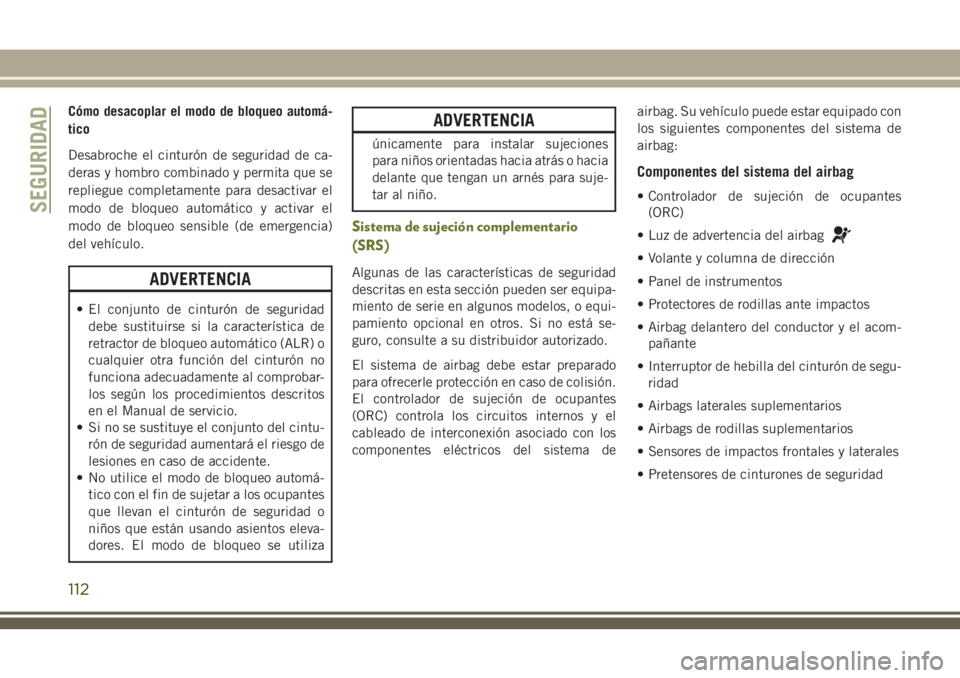

Cómo desacoplar el modo de bloqueo automá-
tico
Desabroche el cinturón de seguridad de ca-
deras y hombro combinado y permita que se
repliegue completamente para desactivar el
modo de bloqueo automático y activar el
modo de bloqueo sensible (de emergencia)
del vehículo.
ADVERTENCIA
• El conjunto de cinturón de seguridad
debe sustituirse si la característica de
retractor de bloqueo automático (ALR) o
cualquier otra función del cinturón no
funciona adecuadamente al comprobar-
los según los procedimientos descritos
en el Manual de servicio.
• Si no se sustituye el conjunto del cintu-
rón de seguridad aumentará el riesgo de
lesiones en caso de accidente.
• No utilice el modo de bloqueo automá-
tico con el fin de sujetar a los ocupantes
que llevan el cinturón de seguridad o
niños que están usando asientos eleva-
dores. El modo de bloqueo se utiliza
ADVERTENCIA
únicamente para instalar sujeciones
para niños orientadas hacia atrás o hacia
delante que tengan un arnés para suje-
tar al niño.
Sistema de sujeción complementario
(SRS)
Algunas de las características de seguridad
descritas en esta sección pueden ser equipa-
miento de serie en algunos modelos, o equi-
pamiento opcional en otros. Si no está se-
guro, consulte a su distribuidor autorizado.
El sistema de airbag debe estar preparado
para ofrecerle protección en caso de colisión.
El controlador de sujeción de ocupantes
(ORC) controla los circuitos internos y el
cableado de interconexión asociado con los
componentes eléctricos del sistema deairbag. Su vehículo puede estar equipado con
los siguientes componentes del sistema de
airbag:
Componentes del sistema del airbag
• Controlador de sujeción de ocupantes
(ORC)
• Luz de advertencia del airbag
• Volante y columna de dirección
• Panel de instrumentos
• Protectores de rodillas ante impactos
• Airbag delantero del conductor y el acom-
pañante
• Interruptor de hebilla del cinturón de segu-
ridad
• Airbags laterales suplementarios
• Airbags de rodillas suplementarios
• Sensores de impactos frontales y laterales
• Pretensores de cinturones de seguridad
SEGURIDAD
112
Page 115 of 364

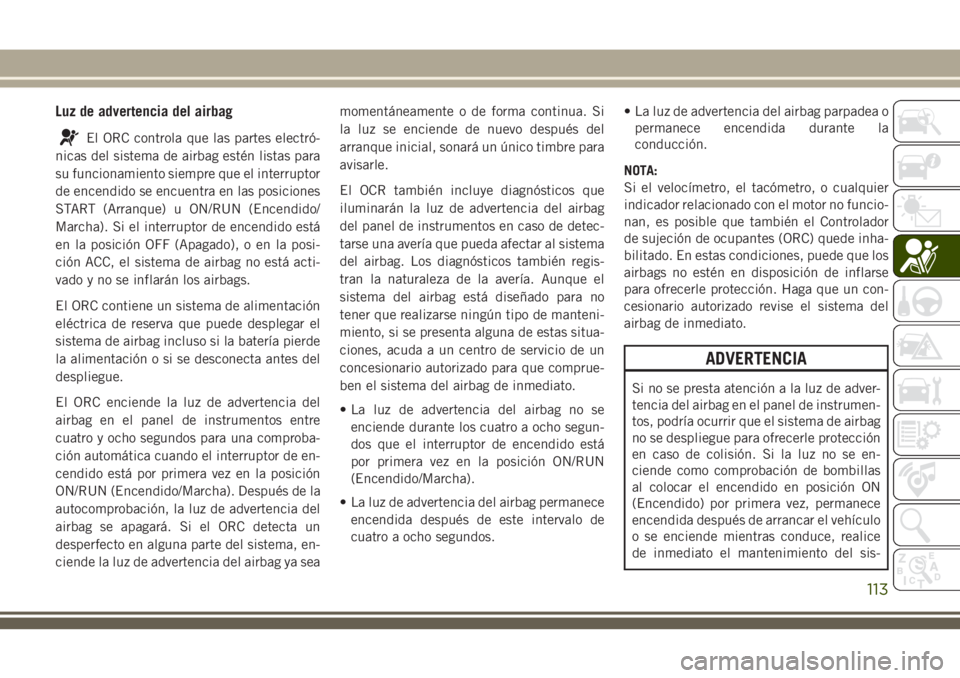

Luz de advertencia del airbag
El ORC controla que las partes electró-
nicas del sistema de airbag estén listas para
su funcionamiento siempre que el interruptor
de encendido se encuentra en las posiciones
START (Arranque) u ON/RUN (Encendido/
Marcha). Si el interruptor de encendido está
en la posición OFF (Apagado), o en la posi-
ción ACC, el sistema de airbag no está acti-
vado y no se inflarán los airbags.
El ORC contiene un sistema de alimentación
eléctrica de reserva que puede desplegar el
sistema de airbag incluso si la batería pierde
la alimentación o si se desconecta antes del
despliegue.
El ORC enciende la luz de advertencia del
airbag en el panel de instrumentos entre
cuatro y ocho segundos para una comproba-
ción automática cuando el interruptor de en-
cendido está por primera vez en la posición
ON/RUN (Encendido/Marcha). Después de la
autocomprobación, la luz de advertencia del
airbag se apagará. Si el ORC detecta un
desperfecto en alguna parte del sistema, en-
ciende la luz de advertencia del airbag ya seamomentáneamente o de forma continua. Si
la luz se enciende de nuevo después del
arranque inicial, sonará un único timbre para
avisarle.
El OCR también incluye diagnósticos que
iluminarán la luz de advertencia del airbag
del panel de instrumentos en caso de detec-
tarse una avería que pueda afectar al sistema
del airbag. Los diagnósticos también regis-
tran la naturaleza de la avería. Aunque el
sistema del airbag está diseñado para no
tener que realizarse ningún tipo de manteni-
miento, si se presenta alguna de estas situa-
ciones, acuda a un centro de servicio de un
concesionario autorizado para que comprue-
ben el sistema del airbag de inmediato.
• La luz de advertencia del airbag no se
enciende durante los cuatro a ocho segun-
dos que el interruptor de encendido está
por primera vez en la posición ON/RUN
(Encendido/Marcha).
• La luz de advertencia del airbag permanece
encendida después de este intervalo de
cuatro a ocho segundos.• La luz de advertencia del airbag parpadea o
permanece encendida durante la
conducción.
NOTA:
Si el velocímetro, el tacómetro, o cualquier
indicador relacionado con el motor no funcio-
nan, es posible que también el Controlador
de sujeción de ocupantes (ORC) quede inha-
bilitado. En estas condiciones, puede que los
airbags no estén en disposición de inflarse
para ofrecerle protección. Haga que un con-
cesionario autorizado revise el sistema del
airbag de inmediato.
ADVERTENCIA
Si no se presta atención a la luz de adver-
tencia del airbag en el panel de instrumen-
tos, podría ocurrir que el sistema de airbag
no se despliegue para ofrecerle protección
en caso de colisión. Si la luz no se en-
ciende como comprobación de bombillas
al colocar el encendido en posición ON
(Encendido) por primera vez, permanece
encendida después de arrancar el vehículo
o se enciende mientras conduce, realice
de inmediato el mantenimiento del sis-
113
Page 116 of 364

ADVERTENCIA
tema del airbag en un concesionario auto-
rizado.
Luz de advertencia redundante del airbag
Si se detecta un fallo en la luz de advertencia
del airbag que podría afectar al sistema de
sujeción complementario (SRS), la luz de
advertencia redundante del airbag se encen-
derá en el panel de instrumentos. La luz de
advertencia redundante del airbag permane-
cerá encendida hasta que se solucione el
fallo. Además, sonará un único timbre para
avisarle de que la luz de advertencia redun-
dante del airbag se ha encendido y se ha
detectado un fallo. Si la luz de advertencia
redundante del airbag parpadea o permanece
encendida durante la conducción, acuda de
inmediato a un centro de servicio del conce-
sionario autorizado. Para obtener más infor-
mación sobre la luz de advertencia redun-
dante del airbag, consulte la sección
"Descripción de su panel de instrumentos" de
este manual.
Airbags delanteros
Este vehículo cuenta con airbags delanteros y
cinturones de caderas/hombro tanto para el
conductor como para el acompañante del
asiento delantero. Los airbags delanteros
complementan el sistema de sujeción con
cinturones de seguridad. El airbag delantero
del conductor se encuentra instalado en el
centro del volante. El airbag delantero del
acompañante está en el panel de instrumen-
tos, por encima del compartimento de la
guantera. Las cubiertas de los airbags tienen
las palabras "SRS AIRBAG" o "AIRBAG" gra-
badas en relieve.
ADVERTENCIA
• Si se está demasiado cerca del volante o
del panel de instrumentos durante el
despliegue de los airbags delanteros, se
corre el riesgo de sufrir lesiones graves o

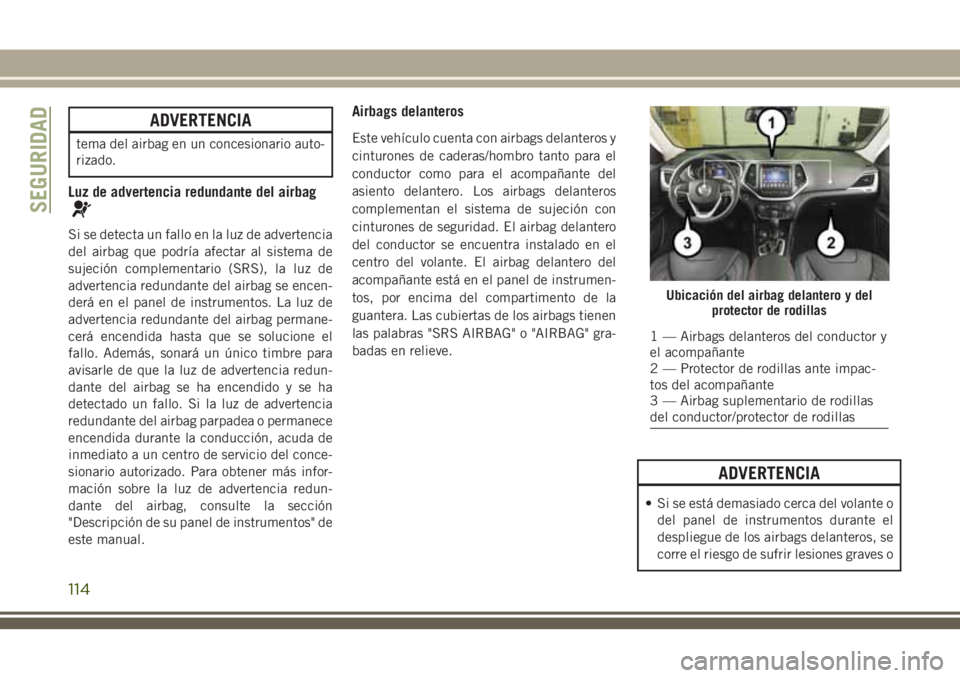

Ubicación del airbag delantero y del
protector de rodillas
1 — Airbags delanteros del conductor y
el acompañante
2 — Protector de rodillas ante impac-
tos del acompañante
3 — Airbag suplementario de rodillas
del conductor/protector de rodillas
SEGURIDAD
114
Page 117 of 364

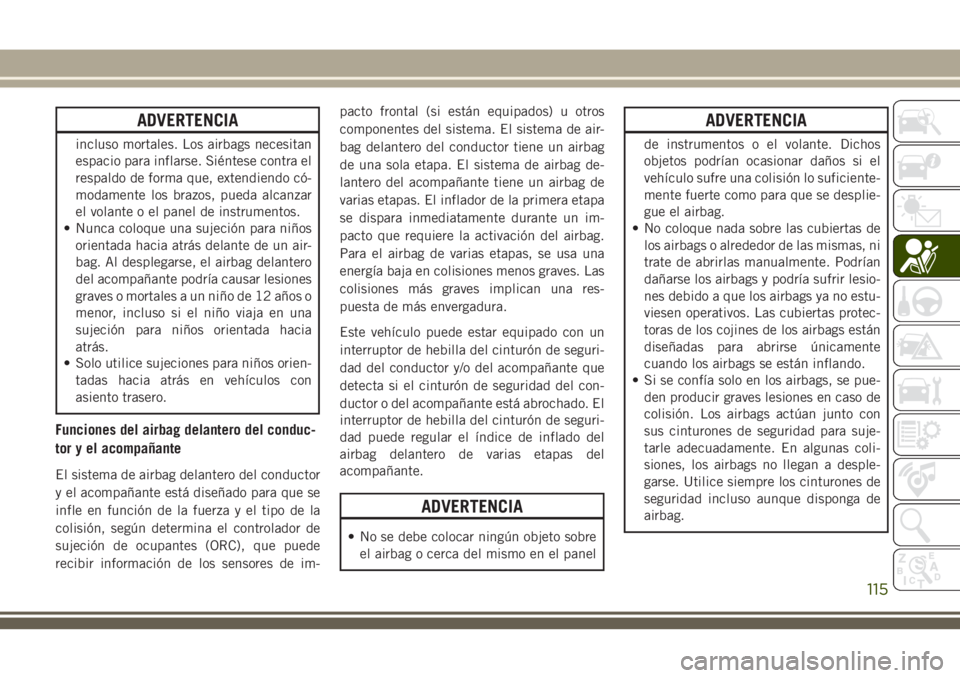

ADVERTENCIA
incluso mortales. Los airbags necesitan
espacio para inflarse. Siéntese contra el
respaldo de forma que, extendiendo có-
modamente los brazos, pueda alcanzar
el volante o el panel de instrumentos.
• Nunca coloque una sujeción para niños
orientada hacia atrás delante de un air-
bag. Al desplegarse, el airbag delantero
del acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia
atrás.
• Solo utilice sujeciones para niños orien-
tadas hacia atrás en vehículos con
asiento trasero.
Funciones del airbag delantero del conduc-
tor y el acompañante
El sistema de airbag delantero del conductor
y el acompañante está diseñado para que se
infle en función de la fuerza y el tipo de la
colisión, según determina el controlador de
sujeción de ocupantes (ORC), que puede
recibir información de los sensores de im-pacto frontal (si están equipados) u otros
componentes del sistema. El sistema de air-
bag delantero del conductor tiene un airbag
de una sola etapa. El sistema de airbag de-
lantero del acompañante tiene un airbag de
varias etapas. El inflador de la primera etapa
se dispara inmediatamente durante un im-
pacto que requiere la activación del airbag.
Para el airbag de varias etapas, se usa una
energía baja en colisiones menos graves. Las
colisiones más graves implican una res-
puesta de más envergadura.
Este vehículo puede estar equipado con un
interruptor de hebilla del cinturón de seguri-
dad del conductor y/o del acompañante que
detecta si el cinturón de seguridad del con-
ductor o del acompañante está abrochado. El
interruptor de hebilla del cinturón de seguri-
dad puede regular el índice de inflado del
airbag delantero de varias etapas del
acompañante.
ADVERTENCIA
• No se debe colocar ningún objeto sobre
el airbag o cerca del mismo en el panel
ADVERTENCIA
de instrumentos o el volante. Dichos
objetos podrían ocasionar daños si el
vehículo sufre una colisión lo suficiente-
mente fuerte como para que se desplie-
gue el airbag.
• No coloque nada sobre las cubiertas de
los airbags o alrededor de las mismas, ni
trate de abrirlas manualmente. Podrían
dañarse los airbags y podría sufrir lesio-
nes debido a que los airbags ya no estu-
viesen operativos. Las cubiertas protec-
toras de los cojines de los airbags están
diseñadas para abrirse únicamente
cuando los airbags se están inflando.
• Si se confía solo en los airbags, se pue-
den producir graves lesiones en caso de
colisión. Los airbags actúan junto con
sus cinturones de seguridad para suje-
tarle adecuadamente. En algunas coli-
siones, los airbags no llegan a desple-
garse. Utilice siempre los cinturones de
seguridad incluso aunque disponga de
airbag.
115
Page 118 of 364

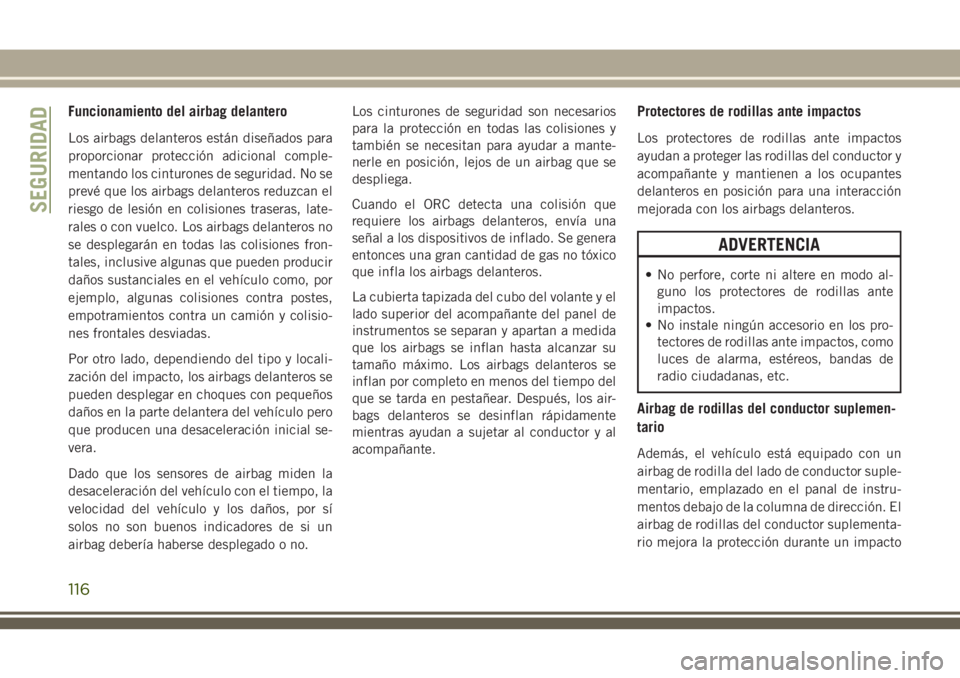

Funcionamiento del airbag delantero
Los airbags delanteros están diseñados para
proporcionar protección adicional comple-
mentando los cinturones de seguridad. No se
prevé que los airbags delanteros reduzcan el
riesgo de lesión en colisiones traseras, late-
rales o con vuelco. Los airbags delanteros no
se desplegarán en todas las colisiones fron-
tales, inclusive algunas que pueden producir
daños sustanciales en el vehículo como, por
ejemplo, algunas colisiones contra postes,
empotramientos contra un camión y colisio-
nes frontales desviadas.
Por otro lado, dependiendo del tipo y locali-
zación del impacto, los airbags delanteros se
pueden desplegar en choques con pequeños
daños en la parte delantera del vehículo pero
que producen una desaceleración inicial se-
vera.
Dado que los sensores de airbag miden la
desaceleración del vehículo con el tiempo, la
velocidad del vehículo y los daños, por sí
solos no son buenos indicadores de si un
airbag debería haberse desplegado o no.Los cinturones de seguridad son necesarios
para la protección en todas las colisiones y
también se necesitan para ayudar a mante-
nerle en posición, lejos de un airbag que se
despliega.
Cuando el ORC detecta una colisión que
requiere los airbags delanteros, envía una
señal a los dispositivos de inflado. Se genera
entonces una gran cantidad de gas no tóxico
que infla los airbags delanteros.
La cubierta tapizada del cubo del volante y el
lado superior del acompañante del panel de
instrumentos se separan y apartan a medida
que los airbags se inflan hasta alcanzar su
tamaño máximo. Los airbags delanteros se
inflan por completo en menos del tiempo del
que se tarda en pestañear. Después, los air-
bags delanteros se desinflan rápidamente
mientras ayudan a sujetar al conductor y al
acompañante.
Protectores de rodillas ante impactos
Los protectores de rodillas ante impactos
ayudan a proteger las rodillas del conductor y
acompañante y mantienen a los ocupantes
delanteros en posición para una interacción
mejorada con los airbags delanteros.
ADVERTENCIA
• No perfore, corte ni altere en modo al-
guno los protectores de rodillas ante
impactos.
• No instale ningún accesorio en los pro-
tectores de rodillas ante impactos, como
luces de alarma, estéreos, bandas de
radio ciudadanas, etc.
Airbag de rodillas del conductor suplemen-
tario
Además, el vehículo está equipado con un
airbag de rodilla del lado de conductor suple-
mentario, emplazado en el panal de instru-
mentos debajo de la columna de dirección. El
airbag de rodillas del conductor suplementa-
rio mejora la protección durante un impacto
SEGURIDAD
116
Page 119 of 364

frontal actuando conjuntamente con los
cinturones de seguridad, los pretensores y los
airbags delanteros avanzados.
Airbags laterales suplementarios
Airbags laterales suplementarios montados en
los asientos (SAB) — (si están equipados)
Su vehículo puede estar equipado con air-
bags laterales suplementarios montados en
los asientos (SAB). Si su vehículo está equi-
pado con airbags laterales suplementarios
montados en los asientos (SAB), consulte la
siguiente información.
Los airbags laterales suplementarios monta-
dos en asientos (SAB) están situados en el
lado externo de los asientos delanteros. Los
SAB están marcados con una etiqueta "SRS
AIRBAG" o "AIRBAG" o cosida en el lado
externo de los asientos.Los SAB (si están equipados) pueden ayudar
a reducir el riesgo de lesiones a los ocupantes
durante determinados impactos laterales,
además de la reducción de lesiones potencia-
les que brindan los cinturones de seguridad y
la estructura de la carrocería.
Cuando el SAB se despliega, abre la unión
entre la parte delantera y lateral de la funda
de tapicería del respaldo del asiento. Al in-
flarse, el SAB se despliega a través de lacostura del asiento en el espacio que existe
entre el ocupante y la puerta. El SAB se infla
a gran velocidad, con tanta fuerza que podría
lesionar a los ocupantes si estos no están
sentados adecuadamente o si hay algún ob-
jeto situado en la zona donde se infla el SAB.
Los niños tienen un riesgo aún mayor de
lesiones por la activación de un airbag.
ADVERTENCIA
No utilice fundas de asiento adicionales ni
coloque objetos entre usted y los airbags
laterales; las prestaciones podrían verse
seriamente afectadas y/o los objetos po-
drían salir lanzados contra usted provo-
cándole lesiones graves.
Airbags de cortina laterales inflables suple-
mentarios (SABIC) — Si están equipados
Su vehículo puede estar equipado con air-
bags de cortina laterales inflables suplemen-
tarios (SABIC). Si su vehículo está equipado
con airbags de cortina laterales inflables su-
plementarios (SABIC), consulte la siguiente
información.

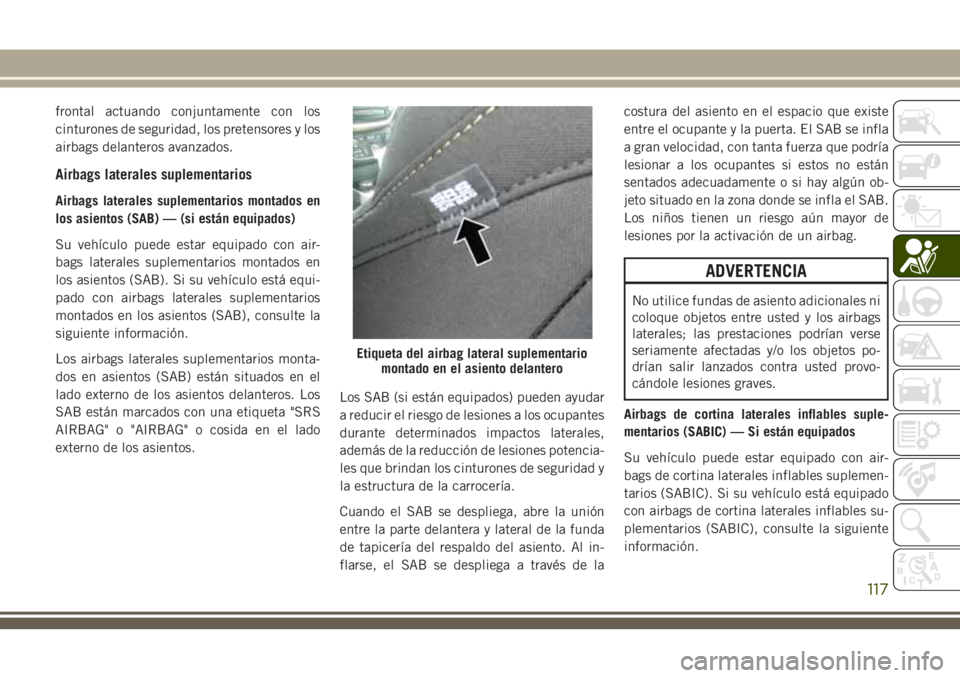

Etiqueta del airbag lateral suplementario
montado en el asiento delantero
117
Page 120 of 364

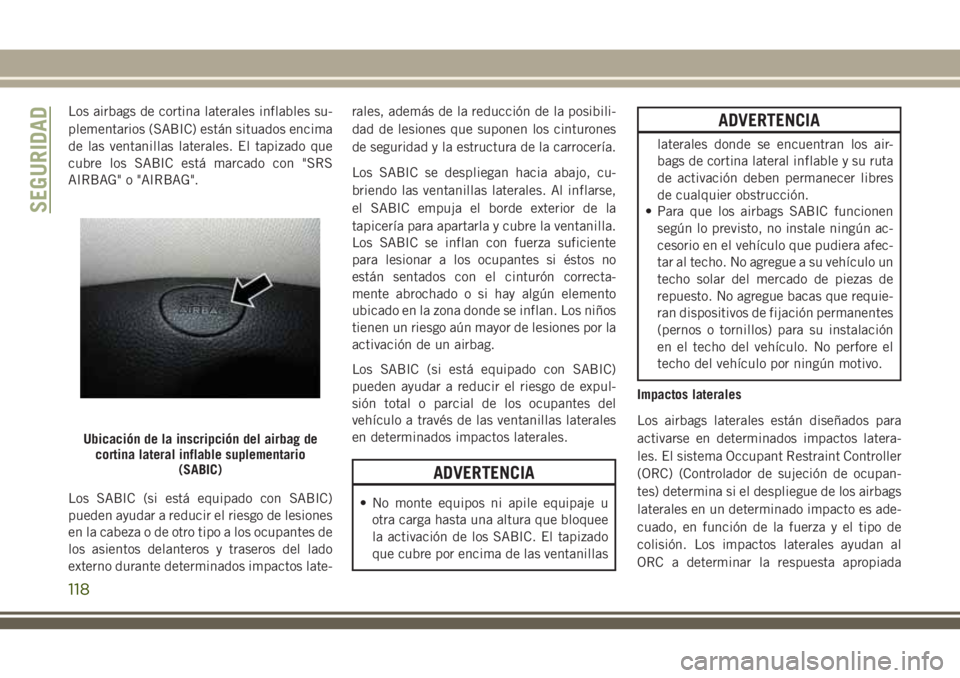

Los airbags de cortina laterales inflables su-
plementarios (SABIC) están situados encima
de las ventanillas laterales. El tapizado que
cubre los SABIC está marcado con "SRS
AIRBAG" o "AIRBAG".
Los SABIC (si está equipado con SABIC)
pueden ayudar a reducir el riesgo de lesiones
en la cabeza o de otro tipo a los ocupantes de
los asientos delanteros y traseros del lado
externo durante determinados impactos late-rales, además de la reducción de la posibili-
dad de lesiones que suponen los cinturones
de seguridad y la estructura de la carrocería.
Los SABIC se despliegan hacia abajo, cu-
briendo las ventanillas laterales. Al inflarse,
el SABIC empuja el borde exterior de la
tapicería para apartarla y cubre la ventanilla.
Los SABIC se inflan con fuerza suficiente
para lesionar a los ocupantes si éstos no
están sentados con el cinturón correcta-
mente abrochado o si hay algún elemento
ubicado en la zona donde se inflan. Los niños
tienen un riesgo aún mayor de lesiones por la
activación de un airbag.
Los SABIC (si está equipado con SABIC)
pueden ayudar a reducir el riesgo de expul-
sión total o parcial de los ocupantes del
vehículo a través de las ventanillas laterales
en determinados impactos laterales.
ADVERTENCIA
• No monte equipos ni apile equipaje u
otra carga hasta una altura que bloquee
la activación de los SABIC. El tapizado
que cubre por encima de las ventanillas
ADVERTENCIA
laterales donde se encuentran los air-
bags de cortina lateral inflable y su ruta
de activación deben permanecer libres
de cualquier obstrucción.
• Para que los airbags SABIC funcionen
según lo previsto, no instale ningún ac-
cesorio en el vehículo que pudiera afec-
tar al techo. No agregue a su vehículo un
techo solar del mercado de piezas de
repuesto. No agregue bacas que requie-
ran dispositivos de fijación permanentes
(pernos o tornillos) para su instalación
en el techo del vehículo. No perfore el
techo del vehículo por ningún motivo.
Impactos laterales
Los airbags laterales están diseñados para
activarse en determinados impactos latera-
les. El sistema Occupant Restraint Controller
(ORC) (Controlador de sujeción de ocupan-
tes) determina si el despliegue de los airbags
laterales en un determinado impacto es ade-
cuado, en función de la fuerza y el tipo de
colisión. Los impactos laterales ayudan al
ORC a determinar la respuesta apropiada
Ubicación de la inscripción del airbag de
cortina lateral inflable suplementario
(SABIC)
SEGURIDAD
118
