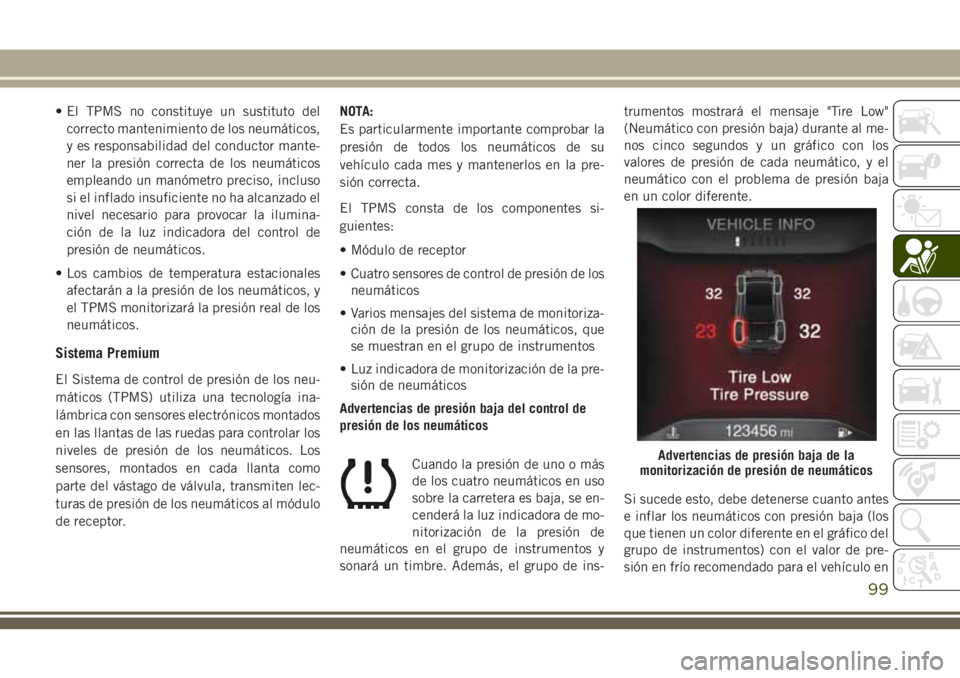

• El TPMS no constituye un sustituto del
correcto mantenimiento de los neumáticos,
y es responsabilidad del conductor mante-
ner la presión correcta de los neumáticos
empleando un manómetro preciso, incluso
si el inflado insuficiente no ha alcanzado el
nivel necesario para provocar la ilumina-
ción de la luz indicadora del control de
presión de neumáticos.
• Los cambios de temperatura estacionales
afectarán a la presión de los neumáticos, y
el TPMS monitorizará la presión real de los
neumáticos.
Sistema Premium
El Sistema de control de presión de los neu-
máticos (TPMS) utiliza una tecnología ina-
lámbrica con sensores electrónicos montados
en las llantas de las ruedas para controlar los
niveles de presión de los neumáticos. Los
sensores, montados en cada llanta como
parte del vástago de válvula, transmiten lec-
turas de presión de los neumáticos al módulo
de receptor.NOTA:
Es particularmente importante comprobar la
presión de todos los neumáticos de su
vehículo cada mes y mantenerlos en la pre-
sión correcta.
El TPMS consta de los componentes si-
guientes:
• Módulo de receptor
• Cuatro sensores de control de presión de los
neumáticos
• Varios mensajes del sistema de monitoriza-
ción de la presión de los neumáticos, que
se muestran en el grupo de instrumentos
• Luz indicadora de monitorización de la pre-
sión de neumáticos
Advertencias de presión baja del control de
presión de los neumáticos
Cuando la presión de uno o más
de los cuatro neumáticos en uso
sobre la carretera es baja, se en-
cenderá la luz indicadora de mo-
nitorización de la presión de
neumáticos en el grupo de instrumentos y
sonará un timbre. Además, el grupo de ins-trumentos mostrará el mensaje "Tire Low"
(Neumático con presión baja) durante al me-
nos cinco segundos y un gráfico con los
valores de presión de cada neumático, y el
neumático con el problema de presión baja
en un color diferente.
Si sucede esto, debe detenerse cuanto antes
e inflar los neumáticos con presión baja (los
que tienen un color diferente en el gráfico del
grupo de instrumentos) con el valor de pre-
sión en frío recomendado para el vehículo en
Advertencias de presión baja de la
monitorización de presión de neumáticos
99
Page 102 of 364

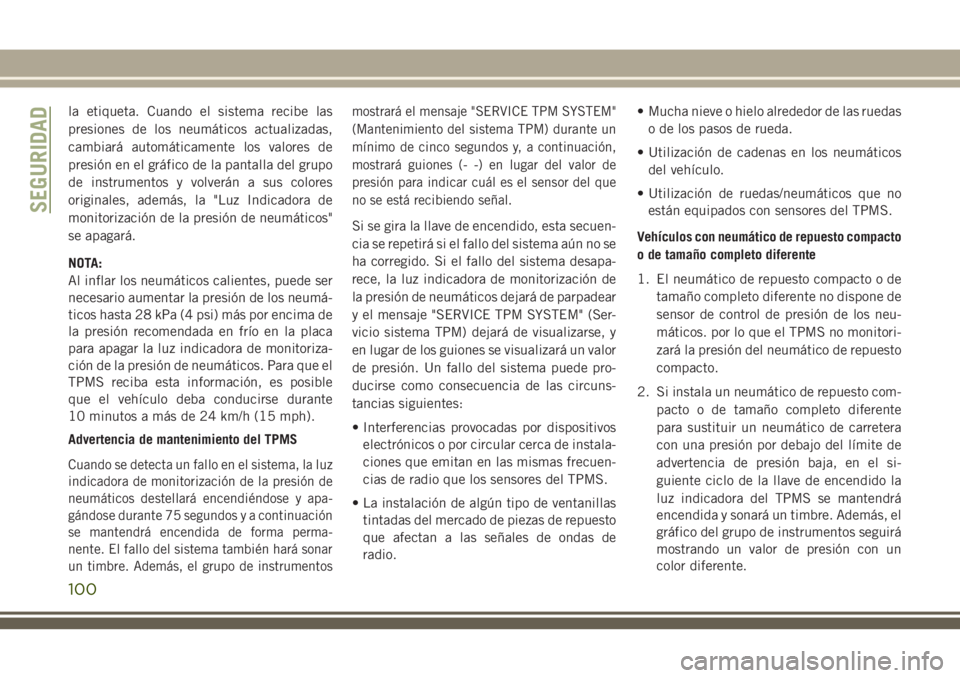

la etiqueta. Cuando el sistema recibe las
presiones de los neumáticos actualizadas,
cambiará automáticamente los valores de
presión en el gráfico de la pantalla del grupo
de instrumentos y volverán a sus colores
originales, además, la "Luz Indicadora de
monitorización de la presión de neumáticos"
se apagará.
NOTA:
Al inflar los neumáticos calientes, puede ser
necesario aumentar la presión de los neumá-
ticos hasta 28 kPa (4 psi) más por encima de
la presión recomendada en frío en la placa
para apagar la luz indicadora de monitoriza-
ción de la presión de neumáticos. Para que el
TPMS reciba esta información, es posible
que el vehículo deba conducirse durante
10 minutos a más de 24 km/h (15 mph).
Advertencia de mantenimiento del TPMS
Cuando se detecta un fallo en el sistema, la luz
indicadora de monitorización de la presión de
neumáticos destellará encendiéndose y apa-
gándose durante 75 segundos y a continuación
se mantendrá encendida de forma perma-
nente. El fallo del sistema también hará sonar
un timbre. Además, el grupo de instrumentosmostrará el mensaje "SERVICE TPM SYSTEM"
(Mantenimiento del sistema TPM) durante un
mínimo de cinco segundos y, a continuación,
mostrará guiones (- -) en lugar del valor de
presión para indicar cuál es el sensor del que
no se está recibiendo señal.
Si se gira la llave de encendido, esta secuen-
cia se repetirá si el fallo del sistema aún no se
ha corregido. Si el fallo del sistema desapa-
rece, la luz indicadora de monitorización de
la presión de neumáticos dejará de parpadear
y el mensaje "SERVICE TPM SYSTEM" (Ser-
vicio sistema TPM) dejará de visualizarse, y
en lugar de los guiones se visualizará un valor
de presión. Un fallo del sistema puede pro-
ducirse como consecuencia de las circuns-
tancias siguientes:
• Interferencias provocadas por dispositivos
electrónicos o por circular cerca de instala-
ciones que emitan en las mismas frecuen-
cias de radio que los sensores del TPMS.
• La instalación de algún tipo de ventanillas
tintadas del mercado de piezas de repuesto
que afectan a las señales de ondas de
radio.• Mucha nieve o hielo alrededor de las ruedas
o de los pasos de rueda.
• Utilización de cadenas en los neumáticos
del vehículo.
• Utilización de ruedas/neumáticos que no
están equipados con sensores del TPMS.
Vehículos con neumático de repuesto compacto
o de tamaño completo diferente
1. El neumático de repuesto compacto o de
tamaño completo diferente no dispone de
sensor de control de presión de los neu-
máticos. por lo que el TPMS no monitori-
zará la presión del neumático de repuesto
compacto.
2. Si instala un neumático de repuesto com-
pacto o de tamaño completo diferente
para sustituir un neumático de carretera
con una presión por debajo del límite de
advertencia de presión baja, en el si-
guiente ciclo de la llave de encendido la
luz indicadora del TPMS se mantendrá
encendida y sonará un timbre. Además, el
gráfico del grupo de instrumentos seguirá
mostrando un valor de presión con un
color diferente.
SEGURIDAD
100
Page 103 of 364

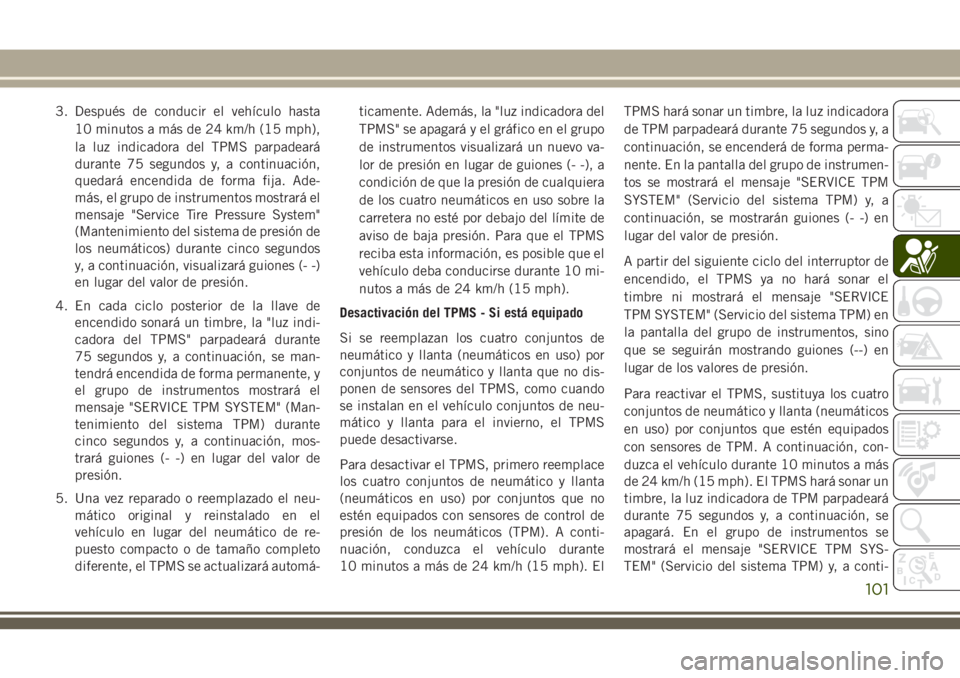

3. Después de conducir el vehículo hasta
10 minutos a más de 24 km/h (15 mph),
la luz indicadora del TPMS parpadeará
durante 75 segundos y, a continuación,
quedará encendida de forma fija. Ade-
más, el grupo de instrumentos mostrará el
mensaje "Service Tire Pressure System"
(Mantenimiento del sistema de presión de
los neumáticos) durante cinco segundos
y, a continuación, visualizará guiones (- -)
en lugar del valor de presión.
4. En cada ciclo posterior de la llave de
encendido sonará un timbre, la "luz indi-
cadora del TPMS" parpadeará durante
75 segundos y, a continuación, se man-
tendrá encendida de forma permanente, y
el grupo de instrumentos mostrará el
mensaje "SERVICE TPM SYSTEM" (Man-
tenimiento del sistema TPM) durante
cinco segundos y, a continuación, mos-
trará guiones (- -) en lugar del valor de
presión.
5. Una vez reparado o reemplazado el neu-
mático original y reinstalado en el
vehículo en lugar del neumático de re-
puesto compacto o de tamaño completo
diferente, el TPMS se actualizará automá-ticamente. Además, la "luz indicadora del
TPMS" se apagará y el gráfico en el grupo
de instrumentos visualizará un nuevo va-
lor de presión en lugar de guiones (- -), a
condición de que la presión de cualquiera
de los cuatro neumáticos en uso sobre la
carretera no esté por debajo del límite de
aviso de baja presión. Para que el TPMS
reciba esta información, es posible que el
vehículo deba conducirse durante 10 mi-
nutos a más de 24 km/h (15 mph).
Desactivación del TPMS - Si está equipado
Si se reemplazan los cuatro conjuntos de
neumático y llanta (neumáticos en uso) por
conjuntos de neumático y llanta que no dis-
ponen de sensores del TPMS, como cuando
se instalan en el vehículo conjuntos de neu-
mático y llanta para el invierno, el TPMS
puede desactivarse.
Para desactivar el TPMS, primero reemplace
los cuatro conjuntos de neumático y llanta
(neumáticos en uso) por conjuntos que no
estén equipados con sensores de control de
presión de los neumáticos (TPM). A conti-
nuación, conduzca el vehículo durante
10 minutos a más de 24 km/h (15 mph). ElTPMS hará sonar un timbre, la luz indicadora
de TPM parpadeará durante 75 segundos y, a
continuación, se encenderá de forma perma-
nente. En la pantalla del grupo de instrumen-
tos se mostrará el mensaje "SERVICE TPM
SYSTEM" (Servicio del sistema TPM) y, a
continuación, se mostrarán guiones (- -) en
lugar del valor de presión.
A partir del siguiente ciclo del interruptor de
encendido, el TPMS ya no hará sonar el
timbre ni mostrará el mensaje "SERVICE
TPM SYSTEM" (Servicio del sistema TPM) en
la pantalla del grupo de instrumentos, sino
que se seguirán mostrando guiones (--) en
lugar de los valores de presión.
Para reactivar el TPMS, sustituya los cuatro
conjuntos de neumático y llanta (neumáticos
en uso) por conjuntos que estén equipados
con sensores de TPM. A continuación, con-
duzca el vehículo durante 10 minutos a más
de 24 km/h (15 mph). El TPMS hará sonar un
timbre, la luz indicadora de TPM parpadeará
durante 75 segundos y, a continuación, se
apagará. En el grupo de instrumentos se
mostrará el mensaje "SERVICE TPM SYS-
TEM" (Servicio del sistema TPM) y, a conti-
101
Page 104 of 364

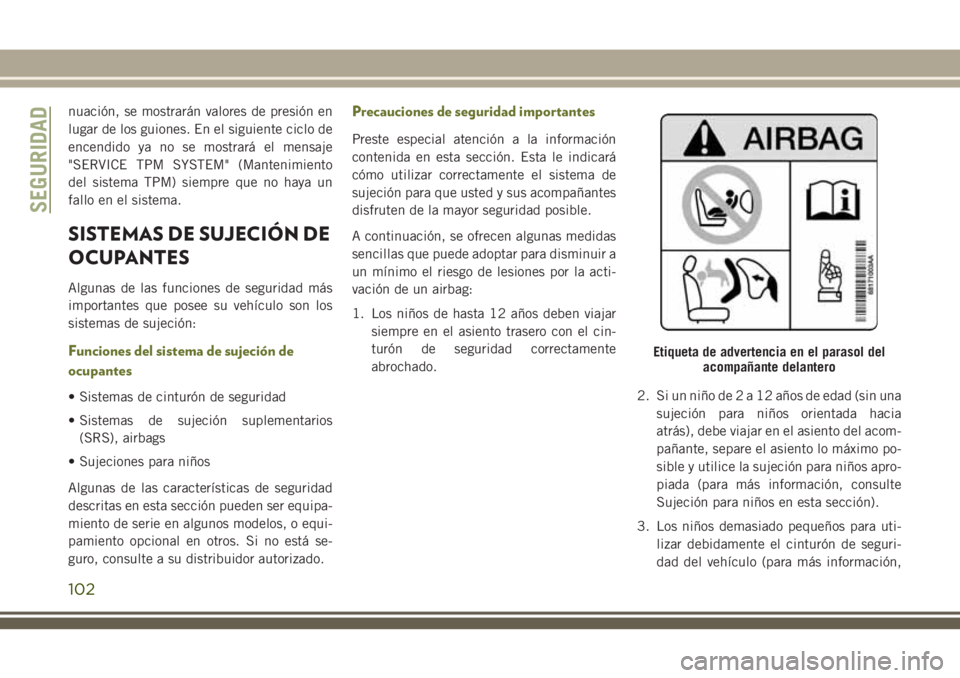

nuación, se mostrarán valores de presión en
lugar de los guiones. En el siguiente ciclo de
encendido ya no se mostrará el mensaje
"SERVICE TPM SYSTEM" (Mantenimiento
del sistema TPM) siempre que no haya un
fallo en el sistema.
SISTEMAS DE SUJECIÓN DE
OCUPANTES
Algunas de las funciones de seguridad más
importantes que posee su vehículo son los
sistemas de sujeción:
Funciones del sistema de sujeción de
ocupantes
• Sistemas de cinturón de seguridad
• Sistemas de sujeción suplementarios
(SRS), airbags
• Sujeciones para niños
Algunas de las características de seguridad
descritas en esta sección pueden ser equipa-
miento de serie en algunos modelos, o equi-
pamiento opcional en otros. Si no está se-
guro, consulte a su distribuidor autorizado.
Precauciones de seguridad importantes
Preste especial atención a la información
contenida en esta sección. Esta le indicará
cómo utilizar correctamente el sistema de
sujeción para que usted y sus acompañantes
disfruten de la mayor seguridad posible.
A continuación, se ofrecen algunas medidas
sencillas que puede adoptar para disminuir a
un mínimo el riesgo de lesiones por la acti-
vación de un airbag:
1. Los niños de hasta 12 años deben viajar
siempre en el asiento trasero con el cin-
turón de seguridad correctamente
abrochado.
2. Si un niño de2a12años de edad (sin una
sujeción para niños orientada hacia
atrás), debe viajar en el asiento del acom-
pañante, separe el asiento lo máximo po-
sible y utilice la sujeción para niños apro-
piada (para más información, consulte
Sujeción para niños en esta sección).
3. Los niños demasiado pequeños para uti-
lizar debidamente el cinturón de seguri-
dad del vehículo (para más información,
Etiqueta de advertencia en el parasol del
acompañante delantero
SEGURIDAD
102
Page 105 of 364

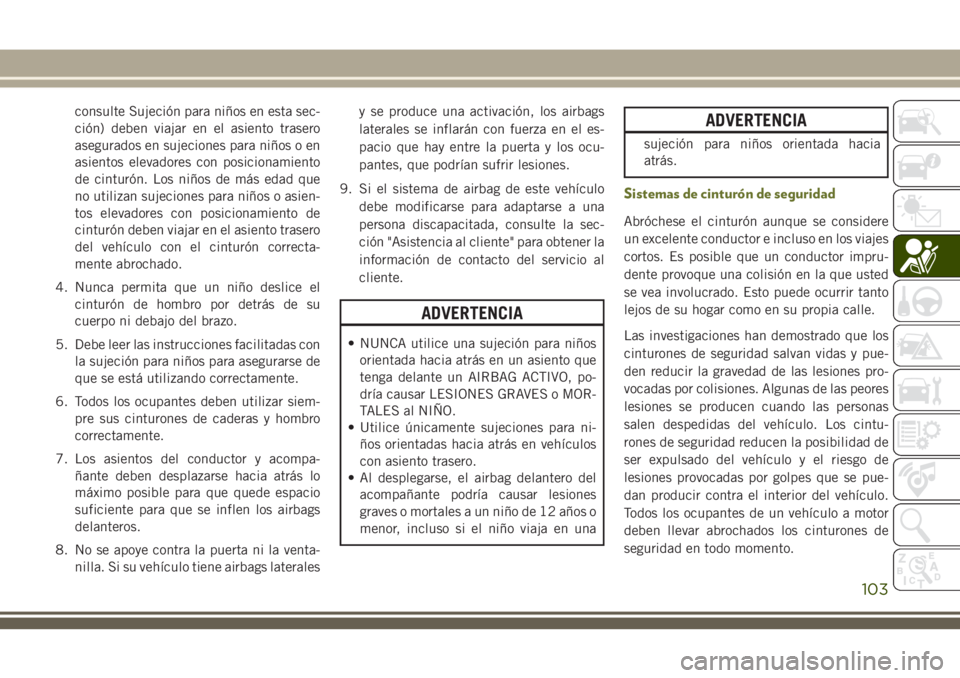

consulte Sujeción para niños en esta sec-
ción) deben viajar en el asiento trasero
asegurados en sujeciones para niños o en
asientos elevadores con posicionamiento
de cinturón. Los niños de más edad que
no utilizan sujeciones para niños o asien-
tos elevadores con posicionamiento de
cinturón deben viajar en el asiento trasero
del vehículo con el cinturón correcta-
mente abrochado.
4. Nunca permita que un niño deslice el
cinturón de hombro por detrás de su
cuerpo ni debajo del brazo.
5. Debe leer las instrucciones facilitadas con
la sujeción para niños para asegurarse de
que se está utilizando correctamente.
6. Todos los ocupantes deben utilizar siem-
pre sus cinturones de caderas y hombro
correctamente.
7. Los asientos del conductor y acompa-
ñante deben desplazarse hacia atrás lo
máximo posible para que quede espacio
suficiente para que se inflen los airbags
delanteros.
8. No se apoye contra la puerta ni la venta-
nilla. Si su vehículo tiene airbags lateralesy se produce una activación, los airbags
laterales se inflarán con fuerza en el es-
pacio que hay entre la puerta y los ocu-
pantes, que podrían sufrir lesiones.
9. Si el sistema de airbag de este vehículo
debe modificarse para adaptarse a una
persona discapacitada, consulte la sec-
ción "Asistencia al cliente" para obtener la
información de contacto del servicio al
cliente.
ADVERTENCIA
• NUNCA utilice una sujeción para niños
orientada hacia atrás en un asiento que
tenga delante un AIRBAG ACTIVO, po-
dría causar LESIONES GRAVES o MOR-
TALES al NIÑO.
• Utilice únicamente sujeciones para ni-
ños orientadas hacia atrás en vehículos
con asiento trasero.
• Al desplegarse, el airbag delantero del
acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
ADVERTENCIA
sujeción para niños orientada hacia
atrás.
Sistemas de cinturón de seguridad
Abróchese el cinturón aunque se considere
un excelente conductor e incluso en los viajes
cortos. Es posible que un conductor impru-
dente provoque una colisión en la que usted
se vea involucrado. Esto puede ocurrir tanto
lejos de su hogar como en su propia calle.
Las investigaciones han demostrado que los
cinturones de seguridad salvan vidas y pue-
den reducir la gravedad de las lesiones pro-
vocadas por colisiones. Algunas de las peores
lesiones se producen cuando las personas
salen despedidas del vehículo. Los cintu-
rones de seguridad reducen la posibilidad de
ser expulsado del vehículo y el riesgo de
lesiones provocadas por golpes que se pue-
dan producir contra el interior del vehículo.
Todos los ocupantes de un vehículo a motor
deben llevar abrochados los cinturones de
seguridad en todo momento.
103
Page 106 of 364

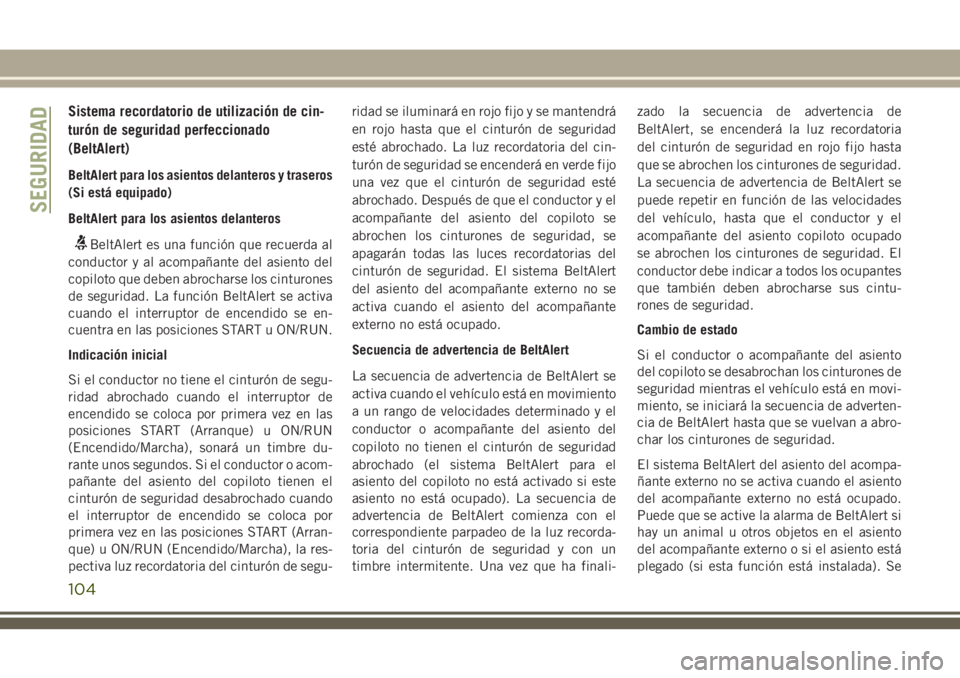

Sistema recordatorio de utilización de cin-
turón de seguridad perfeccionado
(BeltAlert)
BeltAlert para los asientos delanteros y traseros
(Si está equipado)
BeltAlert para los asientos delanteros
BeltAlert es una función que recuerda al
conductor y al acompañante del asiento del
copiloto que deben abrocharse los cinturones
de seguridad. La función BeltAlert se activa
cuando el interruptor de encendido se en-
cuentra en las posiciones START u ON/RUN.
Indicación inicial
Si el conductor no tiene el cinturón de segu-
ridad abrochado cuando el interruptor de
encendido se coloca por primera vez en las
posiciones START (Arranque) u ON/RUN
(Encendido/Marcha), sonará un timbre du-
rante unos segundos. Si el conductor o acom-
pañante del asiento del copiloto tienen el
cinturón de seguridad desabrochado cuando
el interruptor de encendido se coloca por
primera vez en las posiciones START (Arran-
que) u ON/RUN (Encendido/Marcha), la res-
pectiva luz recordatoria del cinturón de segu-ridad se iluminará en rojo fijo y se mantendrá
en rojo hasta que el cinturón de seguridad
esté abrochado. La luz recordatoria del cin-
turón de seguridad se encenderá en verde fijo
una vez que el cinturón de seguridad esté
abrochado. Después de que el conductor y el
acompañante del asiento del copiloto se
abrochen los cinturones de seguridad, se
apagarán todas las luces recordatorias del
cinturón de seguridad. El sistema BeltAlert
del asiento del acompañante externo no se
activa cuando el asiento del acompañante
externo no está ocupado.
Secuencia de advertencia de BeltAlert
La secuencia de advertencia de BeltAlert se
activa cuando el vehículo está en movimiento
a un rango de velocidades determinado y el
conductor o acompañante del asiento del
copiloto no tienen el cinturón de seguridad
abrochado (el sistema BeltAlert para el
asiento del copiloto no está activado si este
asiento no está ocupado). La secuencia de
advertencia de BeltAlert comienza con el
correspondiente parpadeo de la luz recorda-
toria del cinturón de seguridad y con un
timbre intermitente. Una vez que ha finali-zado la secuencia de advertencia de
BeltAlert, se encenderá la luz recordatoria
del cinturón de seguridad en rojo fijo hasta
que se abrochen los cinturones de seguridad.
La secuencia de advertencia de BeltAlert se
puede repetir en función de las velocidades
del vehículo, hasta que el conductor y el
acompañante del asiento copiloto ocupado
se abrochen los cinturones de seguridad. El
conductor debe indicar a todos los ocupantes
que también deben abrocharse sus cintu-
rones de seguridad.
Cambio de estado
Si el conductor o acompañante del asiento
del copiloto se desabrochan los cinturones de
seguridad mientras el vehículo está en movi-
miento, se iniciará la secuencia de adverten-
cia de BeltAlert hasta que se vuelvan a abro-
char los cinturones de seguridad.
El sistema BeltAlert del asiento del acompa-
ñante externo no se activa cuando el asiento
del acompañante externo no está ocupado.
Puede que se active la alarma de BeltAlert si
hay un animal u otros objetos en el asiento
del acompañante externo o si el asiento está
plegado (si esta función está instalada). Se
SEGURIDAD
104
Page 107 of 364

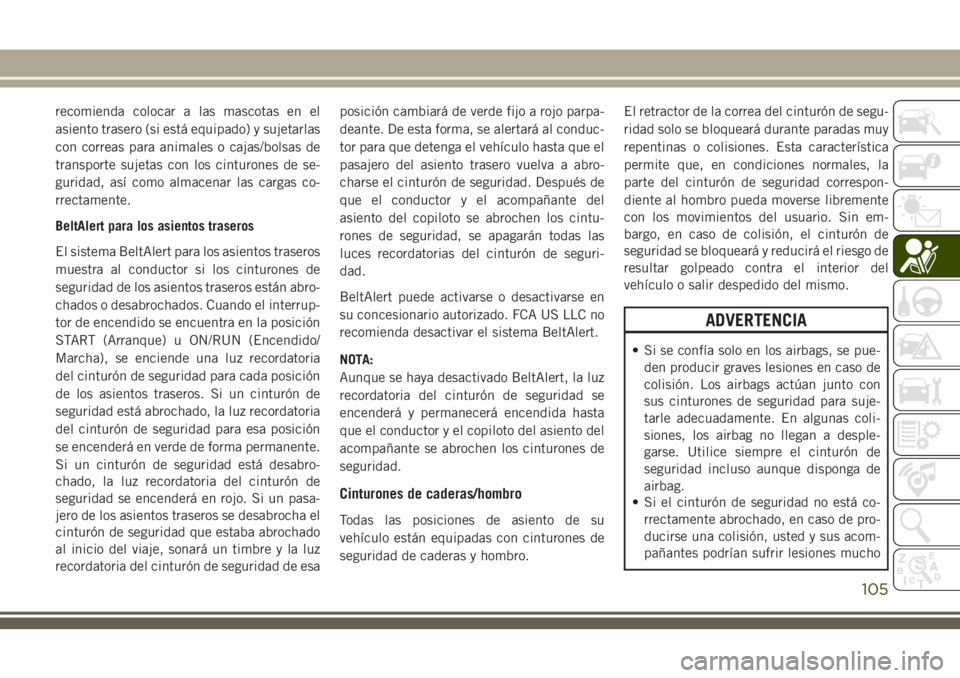

recomienda colocar a las mascotas en el
asiento trasero (si está equipado) y sujetarlas
con correas para animales o cajas/bolsas de
transporte sujetas con los cinturones de se-
guridad, así como almacenar las cargas co-
rrectamente.
BeltAlert para los asientos traseros
El sistema BeltAlert para los asientos traseros
muestra al conductor si los cinturones de
seguridad de los asientos traseros están abro-
chados o desabrochados. Cuando el interrup-
tor de encendido se encuentra en la posición
START (Arranque) u ON/RUN (Encendido/
Marcha), se enciende una luz recordatoria
del cinturón de seguridad para cada posición
de los asientos traseros. Si un cinturón de
seguridad está abrochado, la luz recordatoria
del cinturón de seguridad para esa posición
se encenderá en verde de forma permanente.
Si un cinturón de seguridad está desabro-
chado, la luz recordatoria del cinturón de
seguridad se encenderá en rojo. Si un pasa-
jero de los asientos traseros se desabrocha el
cinturón de seguridad que estaba abrochado
al inicio del viaje, sonará un timbre y la luz
recordatoria del cinturón de seguridad de esaposición cambiará de verde fijo a rojo parpa-
deante. De esta forma, se alertará al conduc-
tor para que detenga el vehículo hasta que el
pasajero del asiento trasero vuelva a abro-
charse el cinturón de seguridad. Después de
que el conductor y el acompañante del
asiento del copiloto se abrochen los cintu-
rones de seguridad, se apagarán todas las
luces recordatorias del cinturón de seguri-
dad.
BeltAlert puede activarse o desactivarse en
su concesionario autorizado. FCA US LLC no
recomienda desactivar el sistema BeltAlert.
NOTA:
Aunque se haya desactivado BeltAlert, la luz
recordatoria del cinturón de seguridad se
encenderá y permanecerá encendida hasta
que el conductor y el copiloto del asiento del
acompañante se abrochen los cinturones de
seguridad.
Cinturones de caderas/hombro
Todas las posiciones de asiento de su
vehículo están equipadas con cinturones de
seguridad de caderas y hombro.El retractor de la correa del cinturón de segu-
ridad solo se bloqueará durante paradas muy
repentinas o colisiones. Esta característica
permite que, en condiciones normales, la
parte del cinturón de seguridad correspon-
diente al hombro pueda moverse libremente
con los movimientos del usuario. Sin em-
bargo, en caso de colisión, el cinturón de
seguridad se bloqueará y reducirá el riesgo de
resultar golpeado contra el interior del
vehículo o salir despedido del mismo.
ADVERTENCIA
• Si se confía solo en los airbags, se pue-
den producir graves lesiones en caso de
colisión. Los airbags actúan junto con
sus cinturones de seguridad para suje-
tarle adecuadamente. En algunas coli-
siones, los airbag no llegan a desple-
garse. Utilice siempre el cinturón de
seguridad incluso aunque disponga de
airbag.
• Si el cinturón de seguridad no está co-
rrectamente abrochado, en caso de pro-
ducirse una colisión, usted y sus acom-
pañantes podrían sufrir lesiones mucho
105
Page 108 of 364

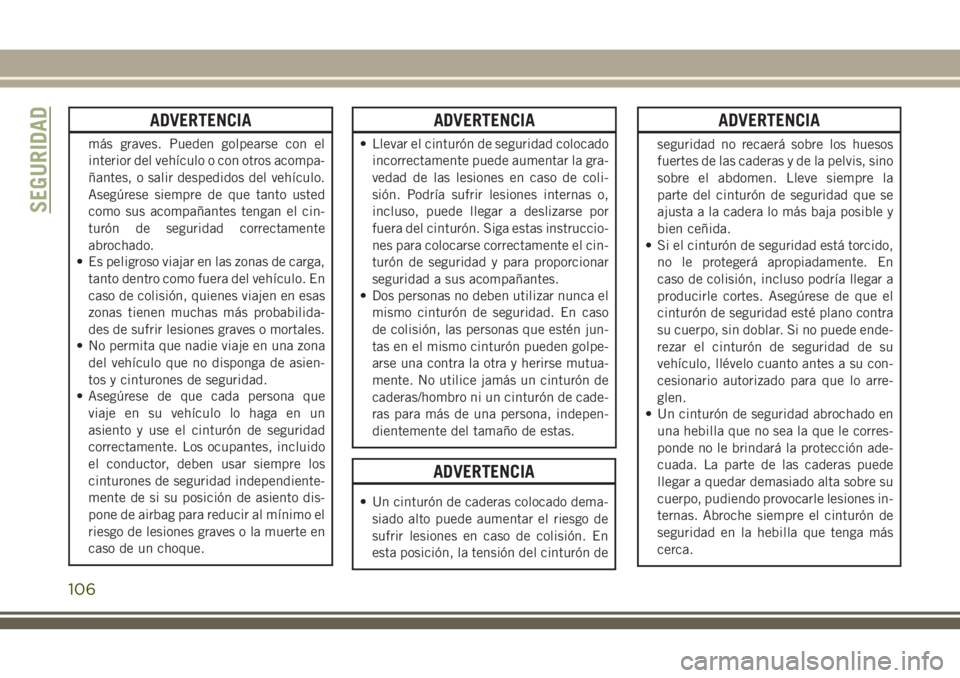

ADVERTENCIA
más graves. Pueden golpearse con el
interior del vehículo o con otros acompa-
ñantes, o salir despedidos del vehículo.
Asegúrese siempre de que tanto usted
como sus acompañantes tengan el cin-
turón de seguridad correctamente
abrochado.
• Es peligroso viajar en las zonas de carga,
tanto dentro como fuera del vehículo. En
caso de colisión, quienes viajen en esas
zonas tienen muchas más probabilida-
des de sufrir lesiones graves o mortales.
• No permita que nadie viaje en una zona
del vehículo que no disponga de asien-
tos y cinturones de seguridad.
• Asegúrese de que cada persona que
viaje en su vehículo lo haga en un
asiento y use el cinturón de seguridad
correctamente. Los ocupantes, incluido
el conductor, deben usar siempre los
cinturones de seguridad independiente-
mente de si su posición de asiento dis-
pone de airbag para reducir al mínimo el
riesgo de lesiones graves o la muerte en
caso de un choque.
ADVERTENCIA
• Llevar el cinturón de seguridad colocado
incorrectamente puede aumentar la gra-
vedad de las lesiones en caso de coli-
sión. Podría sufrir lesiones internas o,
incluso, puede llegar a deslizarse por
fuera del cinturón. Siga estas instruccio-
nes para colocarse correctamente el cin-
turón de seguridad y para proporcionar
seguridad a sus acompañantes.
• Dos personas no deben utilizar nunca el
mismo cinturón de seguridad. En caso
de colisión, las personas que estén jun-
tas en el mismo cinturón pueden golpe-
arse una contra la otra y herirse mutua-
mente. No utilice jamás un cinturón de
caderas/hombro ni un cinturón de cade-
ras para más de una persona, indepen-
dientemente del tamaño de estas.
ADVERTENCIA
• Un cinturón de caderas colocado dema-
siado alto puede aumentar el riesgo de
sufrir lesiones en caso de colisión. En
esta posición, la tensión del cinturón de
ADVERTENCIA
seguridad no recaerá sobre los huesos
fuertes de las caderas y de la pelvis, sino
sobre el abdomen. Lleve siempre la
parte del cinturón de seguridad que se
ajusta a la cadera lo más baja posible y
bien ceñida.
• Si el cinturón de seguridad está torcido,
no le protegerá apropiadamente. En
caso de colisión, incluso podría llegar a
producirle cortes. Asegúrese de que el
cinturón de seguridad esté plano contra
su cuerpo, sin doblar. Si no puede ende-
rezar el cinturón de seguridad de su
vehículo, llévelo cuanto antes a su con-
cesionario autorizado para que lo arre-
glen.
• Un cinturón de seguridad abrochado en
una hebilla que no sea la que le corres-
ponde no le brindará la protección ade-
cuada. La parte de las caderas puede
llegar a quedar demasiado alta sobre su
cuerpo, pudiendo provocarle lesiones in-
ternas. Abroche siempre el cinturón de
seguridad en la hebilla que tenga más
cerca.
SEGURIDAD
106
Page 109 of 364

ADVERTENCIA
• Si el cinturón de seguridad queda dema-
siado suelto, no le brindará la misma
protección. Si se produce un frenado
repentino, podría llegar a desplazarse
demasiado hacia adelante, aumentando
las posibilidades de sufrir lesiones.
Lleve el cinturón de seguridad ceñido
pero cómodo.
• Es peligroso colocarse el cinturón de
seguridad por debajo del brazo. En caso
de colisión, su cuerpo podría golpearse
contra el interior del vehículo, aumen-
tando el riesgo de lesiones cerebrales y
cervicales. Un cinturón de seguridad por
debajo del brazo puede producir lesio-
nes internas. Las costillas no son tan
fuertes como los huesos del hombro.
Colóquese el cinturón de seguridad por
encima del hombro, de modo que sean
estos huesos más fuertes los que hagan
frente a la fuerza de una colisión.
• Un cinturón de hombro colocado por
detrás no le protegerá de posibles lesio-
nes en una colisión. Si no lleva el cintu-
rón de hombro abrochado, quedará más
ADVERTENCIA
expuesto a sufrir golpes en la cabeza en
una colisión. El cinturón de caderas/
hombro está pensado para ser utilizado
conjuntamente.
• Un cinturón de seguridad deshilachado
o rasgado puede romperse en caso de
colisión y dejarle desprotegido. Inspec-
cione periódicamente el sistema de
cinturones de seguridad, verificando la
existencia de cortes, deshilachados o
partes sueltas. Las piezas dañadas de-
ben sustituirse de inmediato. No des-
monte ni modifique el sistema de cintu-
rones de seguridad. Los conjuntos de
cinturones de seguridad deben susti-
tuirse tras una colisión.
Instrucciones para la utilización de los
cinturones de seguridad de caderas/hombro
1. Suba al vehículo y cierre la puerta. Sién-
tese apoyándose en el respaldo y ajuste el
asiento.
2. La placa de cierre del cinturón de seguri-
dad está encima del respaldo del asiento
delantero y junto a su brazo en el asientotrasero (para vehículos equipados con un
asiento trasero). Agarre la placa de engan-
che y tire del cinturón de seguridad. Des-
lice la placa de cierre hacia arriba por la
correa tanto como sea necesario para que
el cinturón de seguridad cruce sobre sus

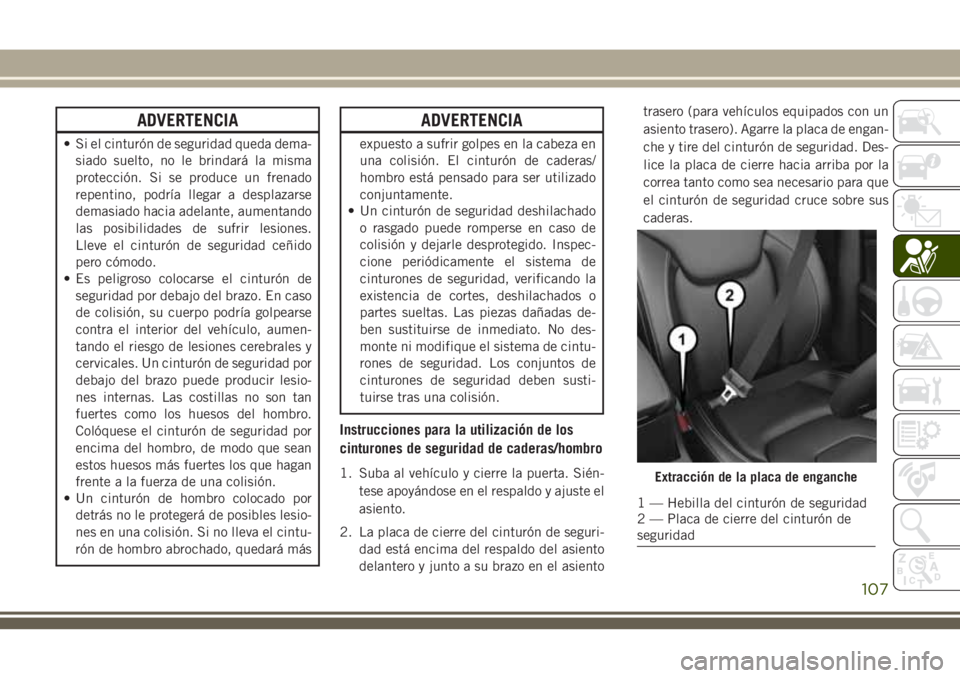

caderas.Extracción de la placa de enganche
1 — Hebilla del cinturón de seguridad
2 — Placa de cierre del cinturón de
seguridad
107
Page 110 of 364

3. Cuando el cinturón de seguridad sea lo
suficientemente largo como para colo-
carlo, inserte la placa de cierre en la
hebilla hasta que oiga un chasquido.4. Colóquese el cinturón de caderas de
forma que quede ajustado y cruzado bajo
las caderas, por debajo de su abdomen.
Para disminuir la holgura de la parte de la
cadera, tire de la parte de cinturón que
queda sobre los hombros. Para aflojar el
cinturón de caderas si estuviera dema-
siado ajustado, incline la placa de engan-
che y tire del cinturón. En caso de acci-
dente, un cinturón de seguridad bien
ceñido reduce los riesgos de deslizarse
por debajo del mismo.
5. Colóquese el cinturón de hombro entre el
hombro y el pecho con una mínima hol-
gura, de forma que se sienta cómodo y no
quede apoyado sobre el cuello. El retrac-
tor evitará cualquier holgura del cinturón
de hombro.
6. Para soltar el cinturón de seguridad, pre-
sione el botón rojo de la hebilla. El cintu-
rón de seguridad se retraerá automática-
mente a su posición de almacenamiento.
Si es necesario, deslice la placa de cierre
hacia abajo por la correa para permitir que
el cinturón de seguridad se retraiga
completamente.Procedimiento de enderezamiento del cin-
turón de caderas y hombro
Siga el siguiente procedimiento para desen-
rollar un cinturón de seguridad de caderas y
hombro retorcido.
1. Sitúe la placa de enganche lo más cerca
posible del punto de anclaje.
2. Aproximadamente de 15 a 30 cm (6 a
12 pulg.) por encima de la placa de en-
ganche, tome con fuerza la correa del
cinturón de seguridad del asiento y gírela
180 grados a fin de crear un pliegue que
comience justo encima de la placa de
enganche.
3. Deslice la placa de enganche hacia arriba
por encima de la correa doblada. La co-
rrea doblada debe entrar en la ranura de la
parte superior de la placa de enganche.
4. Siga deslizando la placa de enganche
hacia arriba hasta que se separe del plie-
gue de la correa doblada y el cinturón de
seguridad deje de estar torcido.

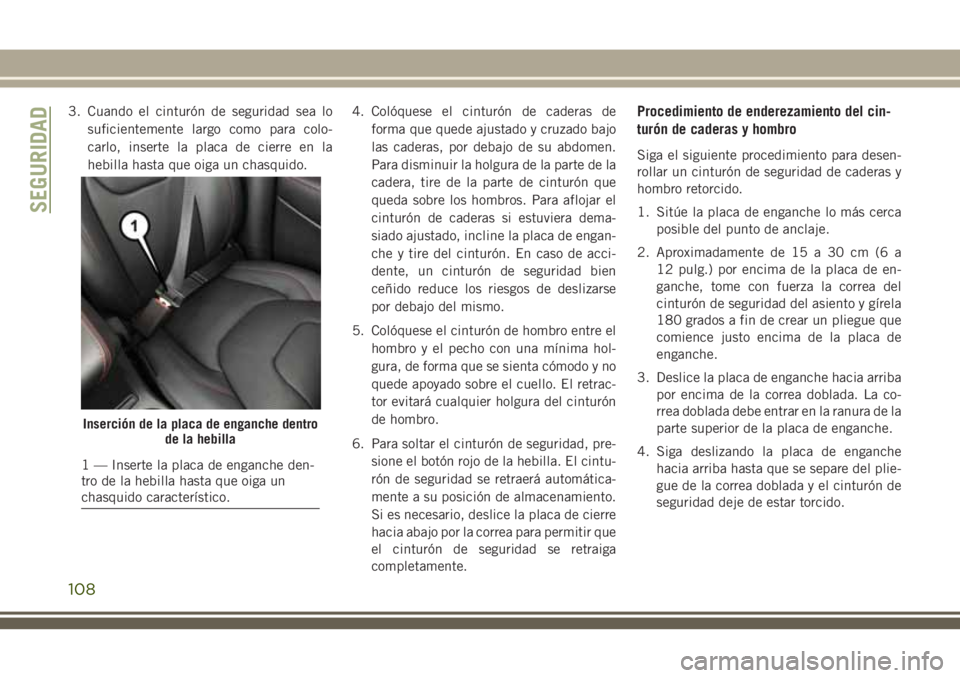

Inserción de la placa de enganche dentro
de la hebilla
1 — Inserte la placa de enganche den-
tro de la hebilla hasta que oiga un
chasquido característico.
SEGURIDAD
108
