JEEP CHEROKEE 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

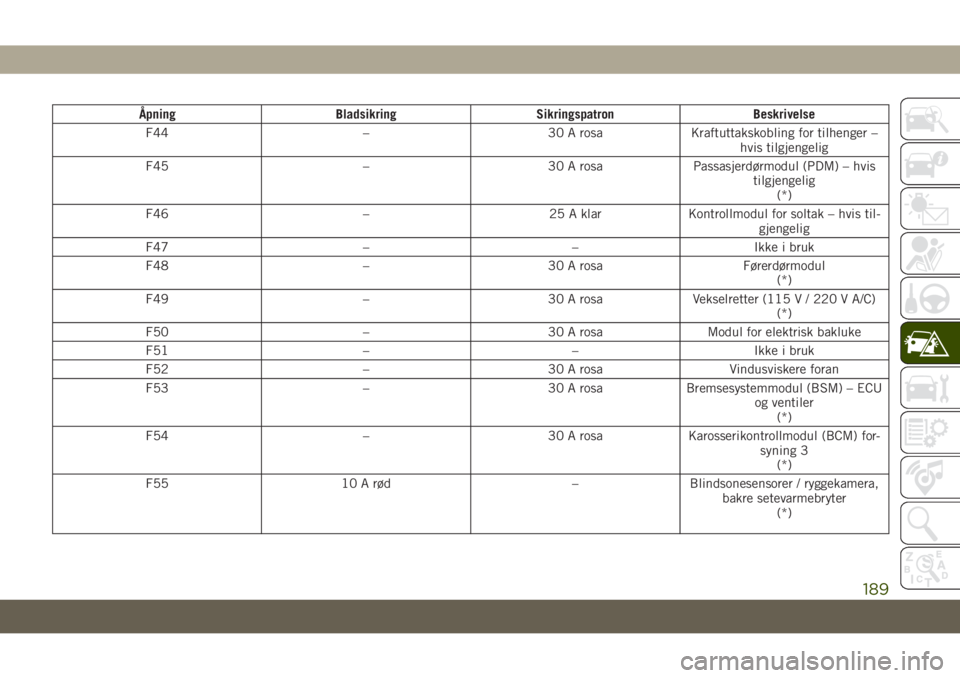

Åpning Bladsikring Sikringspatron Beskrivelse
F44 – 30 A rosa Kraftuttakskobling for tilhenger –
hvis tilgjengelig
F45 – 30 A rosa Passasjerdørmodul (PDM) – hvis
tilgjengelig
(*)
F46 – 25 A klar Kontrollmodul for soltak – hvis til-
gjengelig
F47 – – Ikke i bruk
F48 – 30 A rosa Førerdørmodul
(*)
F49 – 30 A rosa Vekselretter (115 V / 220 V A/C)
(*)
F50 – 30 A rosa Modul for elektrisk bakluke
F51 – – Ikke i bruk
F52 – 30 A rosa Vindusviskere foran
F53 – 30 A rosa Bremsesystemmodul (BSM) – ECU
og ventiler
(*)
F54 – 30 A rosa Karosserikontrollmodul (BCM) for-
syning 3
(*)
F55 10 A rød – Blindsonesensorer / ryggekamera,
bakre setevarmebryter
(*)
189

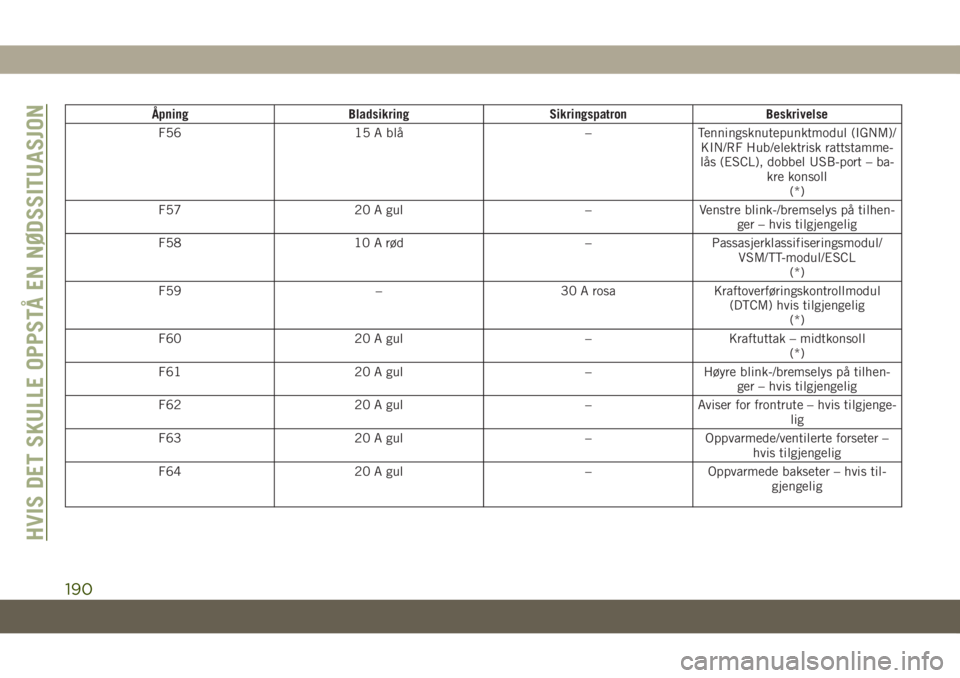

Åpning Bladsikring Sikringspatron Beskrivelse
F56 15 A blå – Tenningsknutepunktmodul (IGNM)/
KIN/RF Hub/elektrisk rattstamme-
lås (ESCL), dobbel USB-port – ba-
kre konsoll
(*)
F57 20 A gul – Venstre blink-/bremselys på tilhen-
ger – hvis tilgjengelig
F58 10 A rød – Passasjerklassifiseringsmodul/
VSM/TT-modul/ESCL
(*)
F59 – 30 A rosa Kraftoverføringskontrollmodul
(DTCM) hvis tilgjengelig
(*)
F60 20 A gul – Kraftuttak – midtkonsoll
(*)
F61 20 A gul – Høyre blink-/bremselys på tilhen-
ger – hvis tilgjengelig
F62 20 A gul – Aviser for frontrute – hvis tilgjenge-
lig
F63 20 A gul – Oppvarmede/ventilerte forseter –
hvis tilgjengelig
F64 20 A gul – Oppvarmede bakseter – hvis til-
gjengelig
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
190

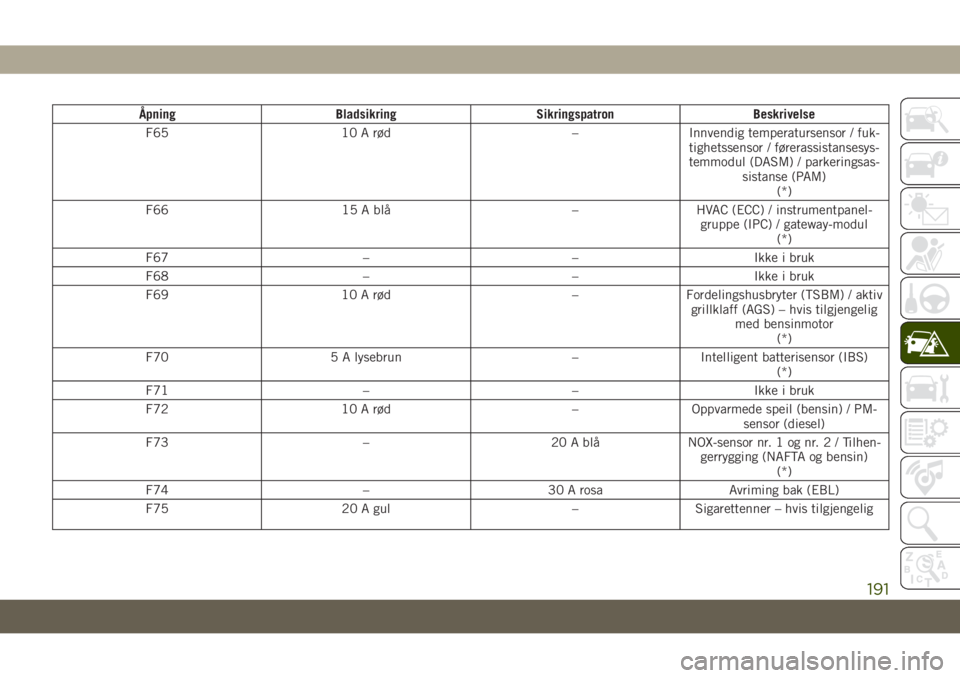

Åpning Bladsikring Sikringspatron Beskrivelse
F65 10 A rød – Innvendig temperatursensor / fuk-
tighetssensor / førerassistansesys-
temmodul (DASM) / parkeringsas-
sistanse (PAM)
(*)
F66 15 A blå – HVAC (ECC) / instrumentpanel-
gruppe (IPC) / gateway-modul
(*)
F67 – – Ikke i bruk
F68 – – Ikke i bruk
F69 10 A rød – Fordelingshusbryter (TSBM) / aktiv
grillklaff (AGS) – hvis tilgjengelig
med bensinmotor
(*)
F70 5 A lysebrun – Intelligent batterisensor (IBS)
(*)
F71 – – Ikke i bruk
F72 10 A rød – Oppvarmede speil (bensin) / PM-
sensor (diesel)
F73 – 20 A blå NOX-sensor nr. 1 og nr.2/Tilhen-
gerrygging (NAFTA og bensin)
(*)
F74 – 30 A rosa Avriming bak (EBL)
F75 20 A gul – Sigarettenner – hvis tilgjengelig
191

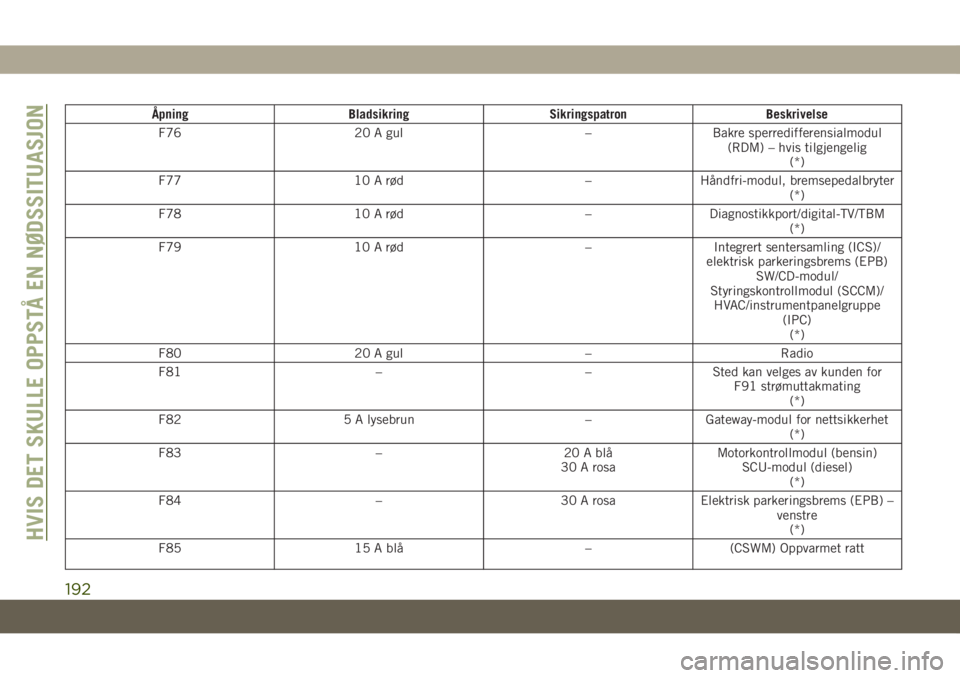

Åpning Bladsikring Sikringspatron Beskrivelse
F76 20 A gul – Bakre sperredifferensialmodul
(RDM) – hvis tilgjengelig
(*)
F77 10 A rød – Håndfri-modul, bremsepedalbryter
(*)
F78 10 A rød – Diagnostikkport/digital-TV/TBM
(*)
F79 10 A rød – Integrert sentersamling (ICS)/
elektrisk parkeringsbrems (EPB)
SW/CD-modul/
Styringskontrollmodul (SCCM)/
HVAC/instrumentpanelgruppe
(IPC)
(*)
F80 20 A gul – Radio
F81 – – Sted kan velges av kunden for
F91 strømuttakmating
(*)
F82 5 A lysebrun – Gateway-modul for nettsikkerhet
(*)
F83 – 20 A blå
30 A rosaMotorkontrollmodul (bensin)
SCU-modul (diesel)
(*)
F84 – 30 A rosa Elektrisk parkeringsbrems (EPB) –
venstre
(*)
F85 15 A blå – (CSWM) Oppvarmet ratt
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
192

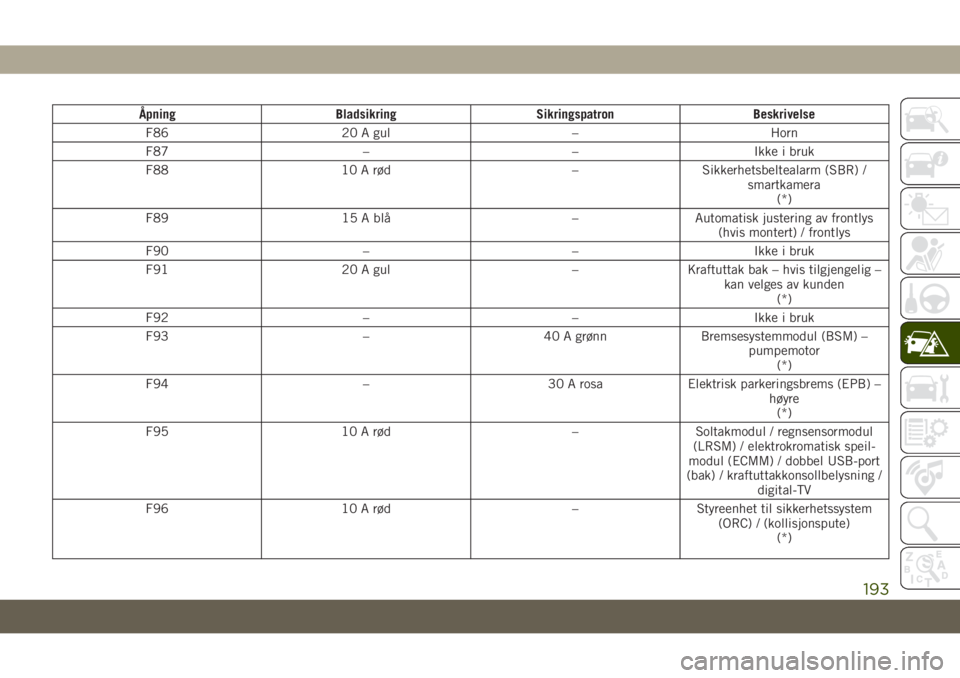

Åpning Bladsikring Sikringspatron Beskrivelse
F86 20 A gul – Horn
F87 – – Ikke i bruk
F88 10 A rød – Sikkerhetsbeltealarm (SBR) /
smartkamera
(*)
F89 15 A blå – Automatisk justering av frontlys
(hvis montert) / frontlys
F90 – – Ikke i bruk
F91 20 A gul – Kraftuttak bak – hvis tilgjengelig –
kan velges av kunden
(*)
F92 – – Ikke i bruk
F93 – 40 A grønn Bremsesystemmodul (BSM) –
pumpemotor
(*)
F94 – 30 A rosa Elektrisk parkeringsbrems (EPB) –
høyre
(*)
F95 10 A rød – Soltakmodul / regnsensormodul
(LRSM) / elektrokromatisk speil-
modul (ECMM) / dobbel USB-port
(bak) / kraftuttakkonsollbelysning /
digital-TV
F96 10 A rød – Styreenhet til sikkerhetssystem
(ORC) / (kollisjonspute)
(*)
193

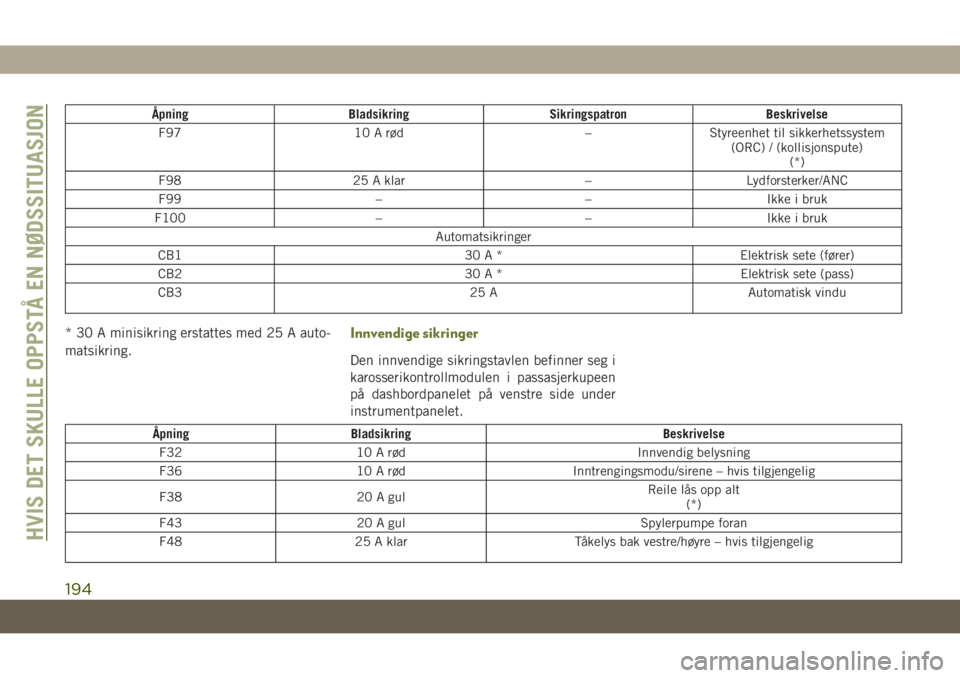

Åpning Bladsikring Sikringspatron Beskrivelse
F97 10 A rød – Styreenhet til sikkerhetssystem
(ORC) / (kollisjonspute)
(*)
F98 25 A klar – Lydforsterker/ANC
F99 – – Ikke i bruk
F100 – – Ikke i bruk
Automatsikringer
CB1 30 A * Elektrisk sete (fører)
CB2 30 A * Elektrisk sete (pass)
CB3 25 A Automatisk vindu
* 30 A minisikring erstattes med 25 A auto-
matsikring.Innvendige sikringer
Den innvendige sikringstavlen befinner seg i
karosserikontrollmodulen i passasjerkupeen
på dashbordpanelet på venstre side under
instrumentpanelet.
Åpning Bladsikring Beskrivelse
F32 10 A rød Innvendig belysning
F36 10 A rød Inntrengingsmodu/sirene – hvis tilgjengelig
F38 20 A gulReile lås opp alt
(*)
F43 20 A gul Spylerpumpe foran
F48 25 A klar Tåkelys bak vestre/høyre – hvis tilgjengelig
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
194

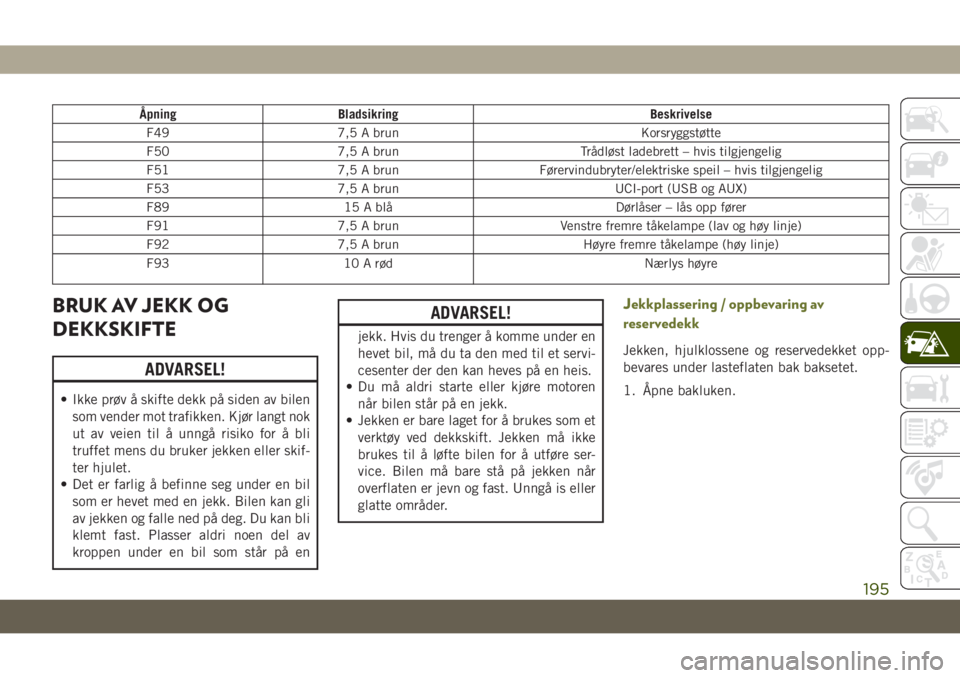

Åpning Bladsikring Beskrivelse
F49 7,5 A brun Korsryggstøtte
F50 7,5 A brun Trådløst ladebrett – hvis tilgjengelig
F51 7,5 A brun Førervindubryter/elektriske speil – hvis tilgjengelig
F53 7,5 A brun UCI-port (USB og AUX)
F89 15 A blå Dørlåser – lås opp fører
F91 7,5 A brun Venstre fremre tåkelampe (lav og høy linje)
F92 7,5 A brun Høyre fremre tåkelampe (høy linje)
F93 10 A rød Nærlys høyre
BRUK AV JEKK OG
DEKKSKIFTE
ADVARSEL!
• Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå risiko for å bli
truffet mens du bruker jekken eller skif-
ter hjulet.
• Det er farlig å befinne seg under en bil
som er hevet med en jekk. Bilen kan gli
av jekken og falle ned på deg. Du kan bli
klemt fast. Plasser aldri noen del av
kroppen under en bil som står på en
ADVARSEL!
jekk. Hvis du trenger å komme under en
hevet bil, må du ta den med til et servi-
cesenter der den kan heves på en heis.
• Du må aldri starte eller kjøre motoren
når bilen står på en jekk.
• Jekken er bare laget for å brukes som et
verktøy ved dekkskift. Jekken må ikke
brukes til å løfte bilen for å utføre ser-
vice. Bilen må bare stå på jekken når
overflaten er jevn og fast. Unngå is eller
glatte områder.
Jekkplassering / oppbevaring av
reservedekk
Jekken, hjulklossene og reservedekket opp-
bevares under lasteflaten bak baksetet.
1. Åpne bakluken.
195

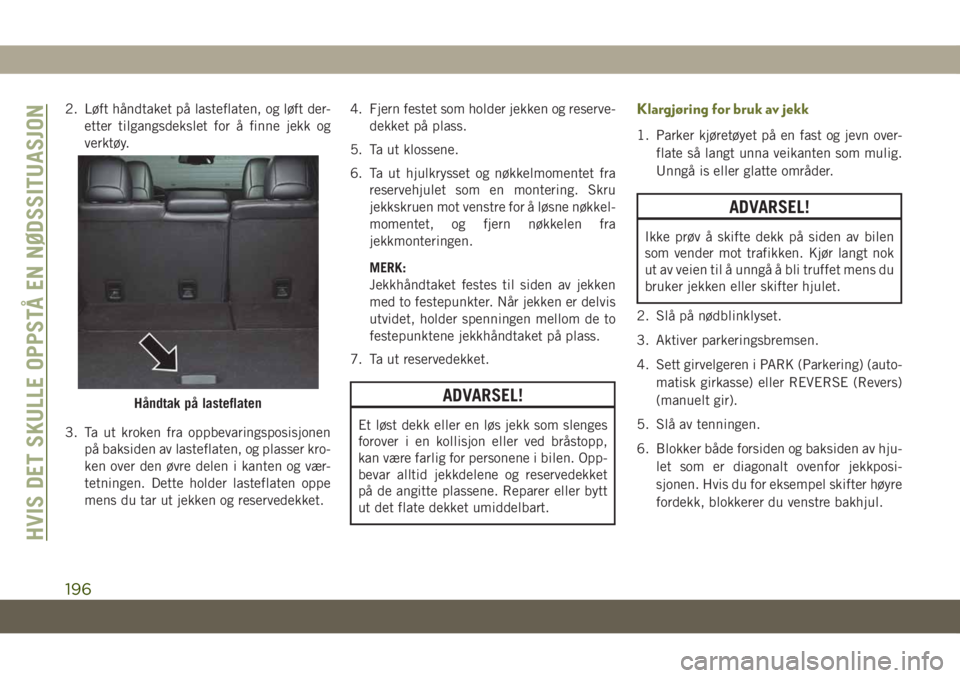

2. Løft håndtaket på lasteflaten, og løft der-
etter tilgangsdekslet for å finne jekk og
verktøy.
3. Ta ut kroken fra oppbevaringsposisjonen
på baksiden av lasteflaten, og plasser kro-
ken over den øvre delen i kanten og vær-
tetningen. Dette holder lasteflaten oppe
mens du tar ut jekken og reservedekket.4. Fjern festet som holder jekken og reserve-
dekket på plass.
5. Ta ut klossene.
6. Ta ut hjulkrysset og nøkkelmomentet fra
reservehjulet som en montering. Skru
jekkskruen mot venstre for å løsne nøkkel-
momentet, og fjern nøkkelen fra
jekkmonteringen.
MERK:
Jekkhåndtaket festes til siden av jekken
med to festepunkter. Når jekken er delvis
utvidet, holder spenningen mellom de to
festepunktene jekkhåndtaket på plass.
7. Ta ut reservedekket.
ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen. Opp-
bevar alltid jekkdelene og reservedekket
på de angitte plassene. Reparer eller bytt
ut det flate dekket umiddelbart.
Klargjøring for bruk av jekk
1. Parker kjøretøyet på en fast og jevn over-
flate så langt unna veikanten som mulig.
Unngå is eller glatte områder.
ADVARSEL!
Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå å bli truffet mens du
bruker jekken eller skifter hjulet.
2. Slå på nødblinklyset.
3. Aktiver parkeringsbremsen.
4. Sett girvelgeren i PARK (Parkering) (auto-
matisk girkasse) eller REVERSE (Revers)
(manuelt gir).
5. Slå av tenningen.
6. Blokker både forsiden og baksiden av hju-
let som er diagonalt ovenfor jekkposi-
sjonen. Hvis du for eksempel skifter høyre
fordekk, blokkerer du venstre bakhjul.
Håndtak på lasteflaten
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
196

MERK:
Passasjerer må ikke oppholde seg i bilen når
bilen blir jekket opp.
Jekkinstruksjoner
ADVARSEL!
Følg disse advarslene nøye ved dekkskift for
å unngå personskader eller skader på bilen:
• Parker alltid på en fast og jevn overflate
så langt unna veikanten som mulig før
du hever bilen.
• Slå på nødblinklyset.
• Legg klosser rundt hjulet diagonalt over-
for hjulet som skal heves.
• Aktiver parkeringsbremsen helt, og sett
en automatisk girkasse i PARK (Parke-
ring) eller en manuell girkasse i RE-
VERSE (Revers).
• Du må aldri starte eller kjøre motoren
når bilen står på en jekk.
• Ikke la noen sitte i bilen når den står på
en jekk.
•
Ikke beveg deg under bilen når den står på
en jekk. Hvis du trenger å komme under en
hevet bil, må du ta den med til et service-
senter der den kan heves på en heis.
• Bruk bare jekken i posisjonene som er
angitt, og til å løfte bilen under
dekkskift.
ADVARSEL!
• Hvis du arbeider på eller i nærheten av
en vei, må du være svært forsiktig og se
opp for trafikken.
• Du sikrer at reservedekk, enten de er
flate eller pumpet opp, er trygt oppbe-
vart ved å oppbevare dem med ventil-
stammen vendt nedover.
Hjulklosser
Advarselsetikett
197

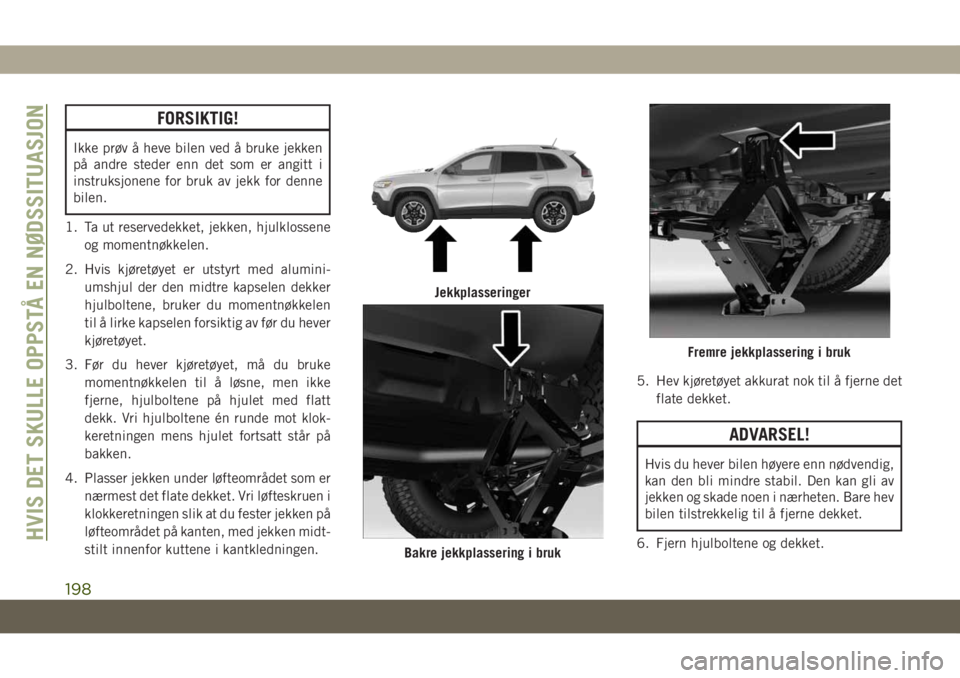

FORSIKTIG!
Ikke prøv å heve bilen ved å bruke jekken
på andre steder enn det som er angitt i
instruksjonene for bruk av jekk for denne
bilen.
1. Ta ut reservedekket, jekken, hjulklossene
og momentnøkkelen.
2. Hvis kjøretøyet er utstyrt med alumini-
umshjul der den midtre kapselen dekker
hjulboltene, bruker du momentnøkkelen
til å lirke kapselen forsiktig av før du hever
kjøretøyet.
3. Før du hever kjøretøyet, må du bruke
momentnøkkelen til å løsne, men ikke
fjerne, hjulboltene på hjulet med flatt
dekk. Vri hjulboltene én runde mot klok-
keretningen mens hjulet fortsatt står på
bakken.
4. Plasser jekken under løfteområdet som er
nærmest det flate dekket. Vri løfteskruen i
klokkeretningen slik at du fester jekken på
løfteområdet på kanten, med jekken midt-
stilt innenfor kuttene i kantkledningen.5. Hev kjøretøyet akkurat nok til å fjerne det
flate dekket.
ADVARSEL!
Hvis du hever bilen høyere enn nødvendig,
kan den bli mindre stabil. Den kan gli av
jekken og skade noen i nærheten. Bare hev
bilen tilstrekkelig til å fjerne dekket.
6. Fjern hjulboltene og dekket.
Jekkplasseringer
Bakre jekkplassering i bruk
Fremre jekkplassering i bruk
