119

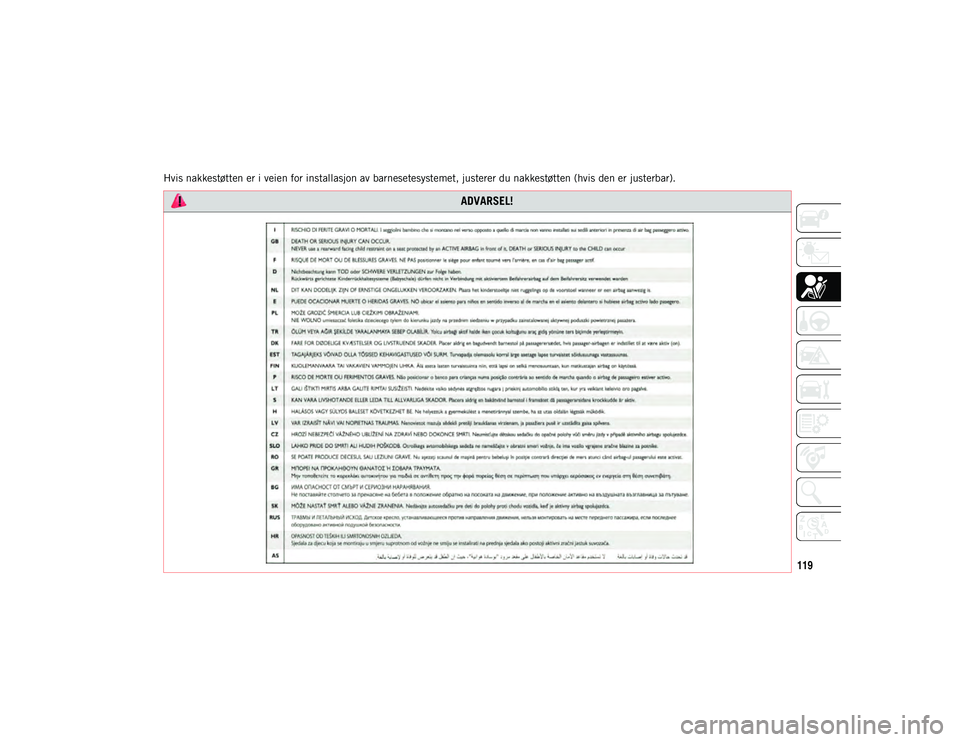

Hvis nakkestøtten er i veien for installasjon av barnesetesystemet, justerer du nakkestøtten (hvis den er justerbar).
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 119 ADVARSEL
!

SIKKERHET
120

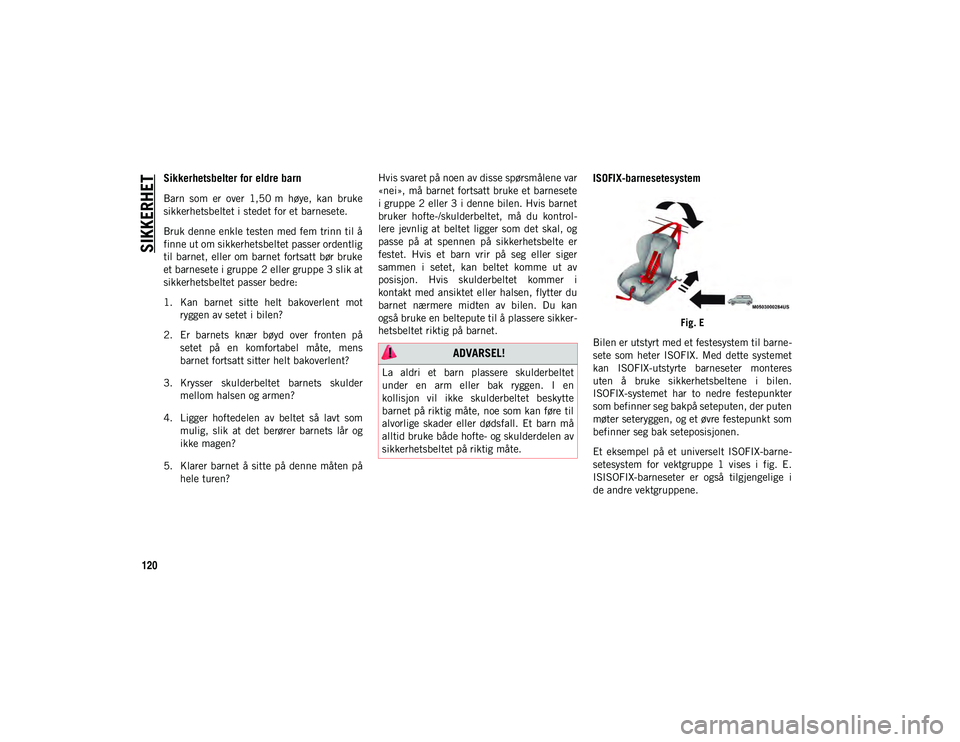

Sikkerhetsbelter for eldre barn
Barn som er over 1,50 m høye, kan bruke
sikkerhetsbeltet i stedet for et barnesete.
Bruk denne enkle testen med fem trinn til å
finne ut om sikkerhetsbeltet passer ordentlig
til barnet, eller om barnet fortsatt bør bruke
et barnesete i gruppe 2 eller gruppe 3 slik at
sikkerhetsbeltet passer bedre:
1. Kan barnet sitte helt bakoverlent motryggen av setet i bilen?
2. Er barnets knær bøyd over fronten på setet på en komfortabel måte, mens
barnet fortsatt sitter helt bakoverlent?
3. Krysser skulderbeltet barnets skulder mellom halsen og armen?
4. Ligger hoftedelen av beltet så lavt som mulig, slik at det berører barnets lår og
ikke magen?
5. Klarer barnet å sitte på denne måten på hele turen? Hvis svaret på noen av disse spørsmålene var
«nei», må barnet fortsatt bruke et barnesete
i gruppe 2 eller 3 i denne bilen. Hvis barnet
bruker hofte-/skulderbeltet, må du kontrol-
lere jevnlig at beltet ligger som det skal, og
passe på at spennen på sikkerhetsbelte er
festet. Hvis et barn vrir på seg eller siger
sammen i setet, kan beltet komme ut av
posisjon. Hvis skulderbeltet kommer i
kontakt med ansiktet eller halsen, flytter du
barnet nærmere midten av bilen. Du kan
også bruke en beltepute til å plassere sikker-
hetsbeltet riktig på barnet.
ISOFIX-barnesetesystem
Fig. E
Bilen er utstyrt med et festesystem til barne-
sete som heter ISOFIX. Med dette systemet
kan ISOFIX-utstyrte barneseter monteres
uten å bruke sikkerhetsbeltene i bilen.
ISOFIX-systemet har to nedre festepunkter
som befinner seg bakpå seteputen, der puten
møter seteryggen, og et øvre festepunkt som
befinner seg bak seteposisjonen.
Et eksempel på et universelt ISOFIX-barne-
setesystem for vektgruppe 1 vises i fig. E.
ISISOFIX-barneseter er også tilgjengelige i
de andre vektgruppene.
ADVARSEL!
La aldri et barn plassere skulderbeltet
under en arm eller bak ryggen. I en
kollisjon vil ikke skulderbeltet beskytte
barnet på riktig måte, noe som kan føre til
alvorlige skader eller dødsfall. Et barn må
alltid bruke både hofte- og skulderdelen av
sikkerhetsbeltet på riktig måte.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 120

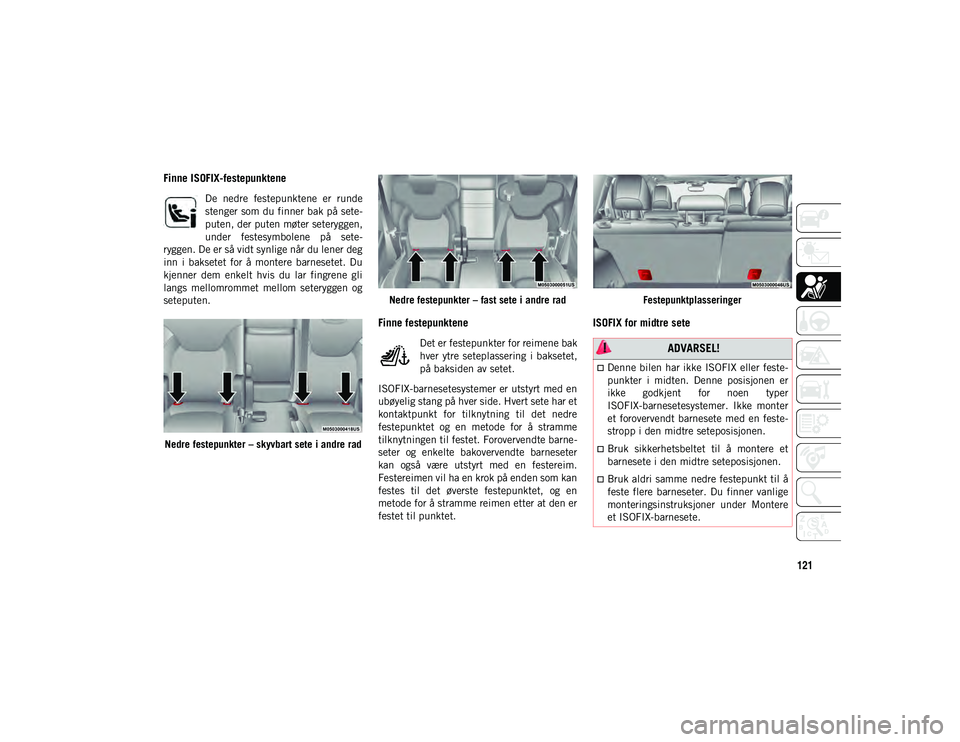

121
Finne ISOFIX-festepunktene
De nedre festepunktene er runde
stenger som du finner bak på sete-
puten, der puten møter seteryggen,
under festesymbolene på sete-
ryggen. De er så vidt synlige når du lener deg
inn i baksetet for å montere barnesetet. Du
kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Nedre festepunkter – skyvbart sete i andre rad Nedre festepunkter – fast sete i andre rad
Finne festepunktene
Det er festepunkter for reimene bak
hver ytre seteplassering i baksetet,
på baksiden av setet.
ISOFIX-barnesetesystemer er utstyrt med en
ubøyelig stang på hver side. Hvert sete har et
kontaktpunkt for tilknytning til det nedre
festepunktet og en metode for å stramme
tilknytningen til festet. Forovervendte barne-
seter og enkelte bakovervendte barneseter
kan også være utstyrt med en festereim.
Festereimen vil ha en krok på enden som kan
festes til det øverste festepunktet, og en
metode for å stramme reimen etter at den er
festet til punktet. Festepunktplasseringer
ISOFIX for midtre sete
ADVARSEL!
Denne bilen har ikke ISOFIX eller feste-
punkter i midten. Denne posisjonen er
ikke godkjent for noen typer
ISOFIX-barnesetesystemer. Ikke monter
et forovervendt barnesete med en feste-
stropp i den midtre seteposisjonen.
Bruk sikkerhetsbeltet til å montere et
barnesete i den midtre seteposisjonen.
Bruk aldri samme nedre festepunkt til å
feste flere barneseter. Du finner vanlige
monteringsinstruksjoner under Montere
et ISOFIX-barnesete.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 121

SIKKERHET
122

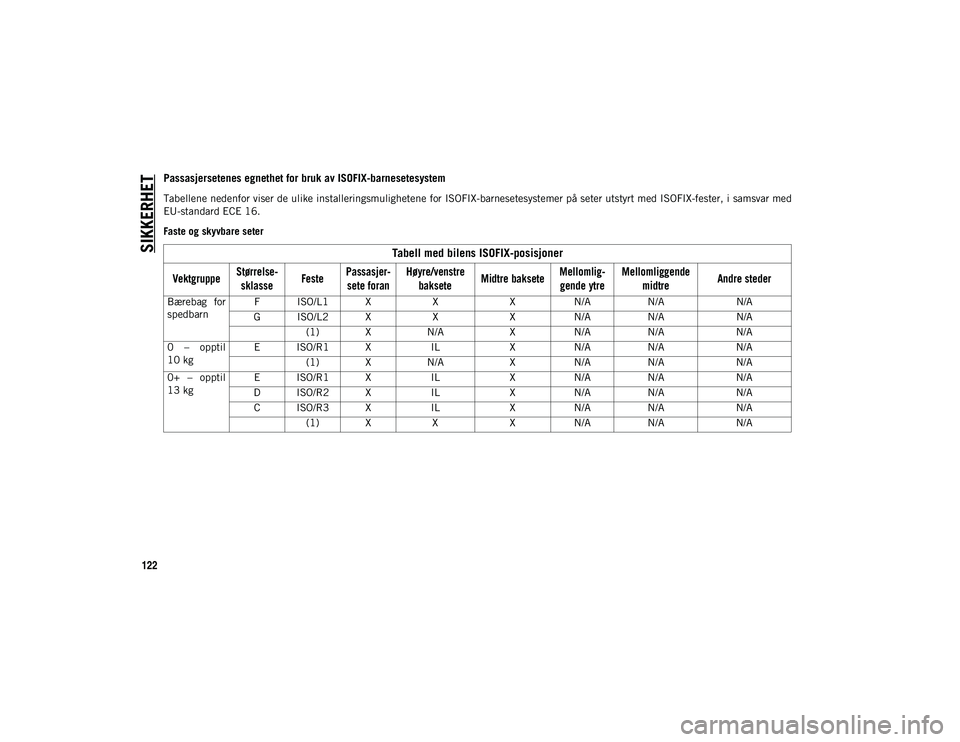

Passasjersetenes egnethet for bruk av ISOFIX-barnesetesystem
Tabellene nedenfor viser de ulike installeringsmulighetene for ISOFIX-barnesetesystemer på seter utstyrt med ISOFIX-fester, i samsvar med
EU-standard ECE 16.
Faste og skyvbare seter
Tabell med bilens ISOFIX-posisjoner

Vektgruppe Størrelse-
sklasse FestePassasjer-
sete foran Høyre/venstre
baksete Midtre baksete Mellomlig-
gende ytre Mellomliggende
midtre Andre steder

Bærebag for
spedbarn F ISO/L1 X
XXN/A N/A N/A
G ISO/L2 X XXN/A N/A N/A
(1) X N/AXN/A N/A N/A
0 – opptil
10 kg E ISO/R1 X
ILXN/A N/A N/A
(1) X N/AXN/A N/A N/A
0+ – opptil
13 kg E ISO/R1 X
ILXN/A N/A N/A
D ISO/R2 X ILXN/A N/A N/A
C ISO/R3 X ILXN/A N/A N/A
(1) X XXN/A N/A N/A
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 122

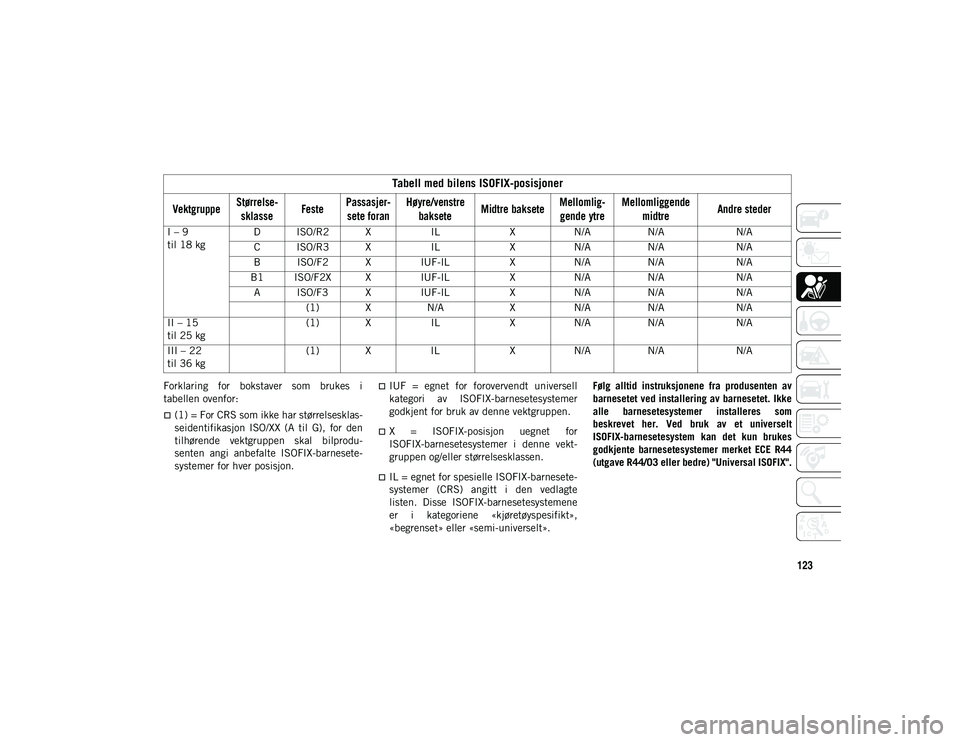

123
Forklaring for bokstaver som brukes i
tabellen ovenfor:
(1) = For CRS som ikke har størrelsesklas-
seidentifikasjon ISO/XX (A til G), for den
tilhørende vektgruppen skal bilprodu-
senten angi anbefalte ISOFIX-barnesete-
systemer for hver posisjon.
IUF = egnet for forovervendt universell
kategori av ISOFIX-barnesetesystemer
godkjent for bruk av denne vektgruppen.
X = ISOFIX-posisjon uegnet for
ISOFIX-barnesetesystemer i denne vekt-
gruppen og/eller størrelsesklassen.
IL = egnet for spesielle ISOFIX-barnesete-
systemer (CRS) angitt i den vedlagte
listen. Disse ISOFIX-barnesetesystemene
er i kategoriene «kjøretøyspesifikt»,
«begrenset» eller «semi-universelt».Følg alltid instruksjonene fra produsenten av
barnesetet ved installering av barnesetet. Ikke
alle barnesetesystemer installeres som
beskrevet her. Ved bruk av et universelt
ISOFIX-barnesetesystem kan det kun brukes
godkjente barnesetesystemer merket ECE R44
(utgave R44/03 eller bedre) "Universal ISOFIX".
I – 9
til 18 kg
D ISO/R2 X
ILXN/A N/A N/A
C ISO/R3 X ILXN/A N/A N/A
B ISO/F2 X IUF-IL XN/A N/A N/A
B1 ISO/F2X X IUF-IL XN/A N/A N/A
A ISO/F3 X IUF-IL XN/A N/A N/A
(1) X N/AXN/A N/A N/A
II – 15
til 25 kg (1) X
ILXN/A N/A N/A
III – 22
til 36 kg (1) X
ILX
N/A
N/A N/A
Tabell med bilens ISOFIX-posisjoner

Vektgruppe Størrelse-
sklasse FestePassasjer-
sete foran Høyre/venstre
baksete Midtre baksete Mellomlig-
gende ytre Mellomliggende
midtre Andre steder

2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 123

SIKKERHET
124
(Fortsatt)

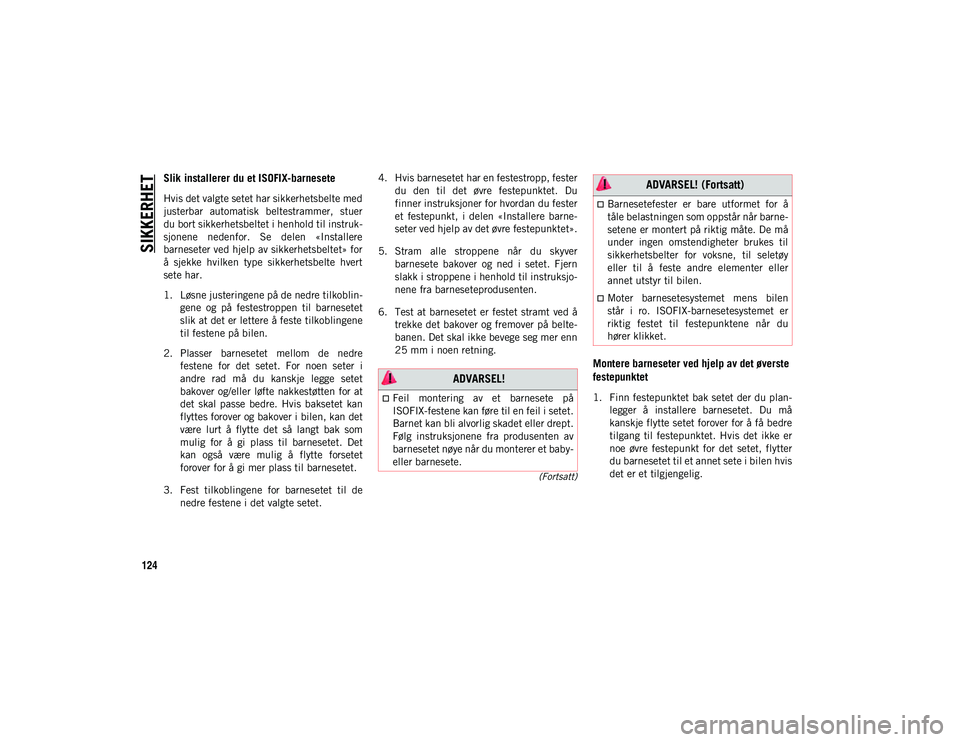

Slik installerer du et ISOFIX-barnesete
Hvis det valgte setet har sikkerhetsbelte med
justerbar automatisk beltestrammer, stuer
du bort sikkerhetsbeltet i henhold til instruk-
sjonene nedenfor. Se delen «Installere
barneseter ved hjelp av sikkerhetsbeltet» for
å sjekke hvilken type sikkerhetsbelte hvert
sete har.
1. Løsne justeringene på de nedre tilkoblin-gene og på festestroppen til barnesetet
slik at det er lettere å feste tilkoblingene
til festene på bilen.
2. Plasser barnesetet mellom de nedre festene for det setet. For noen seter i
andre rad må du kanskje legge setet
bakover og/eller løfte nakkestøtten for at
det skal passe bedre. Hvis baksetet kan
flyttes forover og bakover i bilen, kan det
være lurt å flytte det så langt bak som
mulig for å gi plass til barnesetet. Det
kan også være mulig å flytte forsetet
forover for å gi mer plass til barnesetet.
3. Fest tilkoblingene for barnesetet til de nedre festene i det valgte setet. 4. Hvis barnesetet har en festestropp, fester
du den til det øvre festepunktet. Du
finner instruksjoner for hvordan du fester
et festepunkt, i delen «Installere barne-
seter ved hjelp av det øvre festepunktet».
5. Stram alle stroppene når du skyver barnesete bakover og ned i setet. Fjern
slakk i stroppene i henhold til instruksjo-
nene fra barneseteprodusenten.
6. Test at barnesetet er festet stramt ved å trekke det bakover og fremover på belte-
banen. Det skal ikke bevege seg mer enn
25 mm i noen retning.
Montere barneseter ved hjelp av det øverste
festepunktet
1. Finn festepunktet bak setet der du plan-legger å installere barnesetet. Du må
kanskje flytte setet forover for å få bedre
tilgang til festepunktet. Hvis det ikke er
noe øvre festepunkt for det setet, flytter
du barnesetet til et annet sete i bilen hvis
det er et tilgjengelig.
ADVARSEL!
Feil montering av et barnesete på
ISOFIX-festene kan føre til en feil i setet.
Barnet kan bli alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et baby-
eller barnesete.
Barnesetefester er bare utformet for å
tåle belastningen som oppstår når barne-
setene er montert på riktig måte. De må
under ingen omstendigheter brukes til
sikkerhetsbelter for voksne, til seletøy
eller til å feste andre elementer eller
annet utstyr til bilen.
Moter barnesetesystemet mens bilen
står i ro. ISOFIX-barnesetesystemet er
riktig festet til festepunktene når du
hører klikket.
ADVARSEL! (Fortsatt)
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 124

125

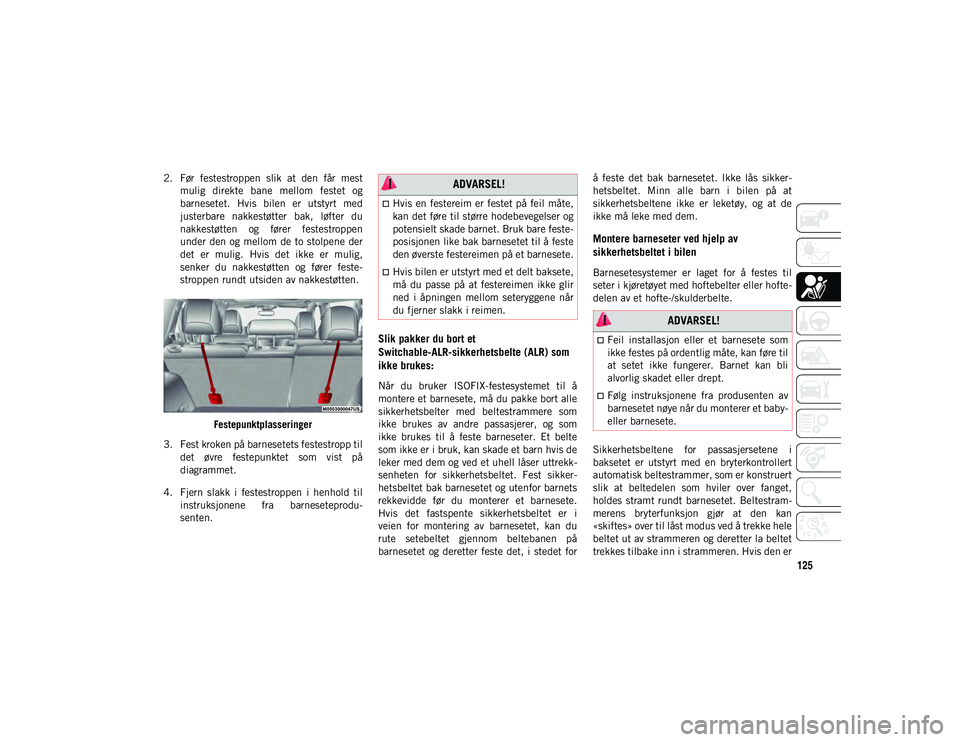

2. Før festestroppen slik at den får mestmulig direkte bane mellom festet og
barnesetet. Hvis bilen er utstyrt med
justerbare nakkestøtter bak, løfter du
nakkestøtten og fører festestroppen
under den og mellom de to stolpene der
det er mulig. Hvis det ikke er mulig,
senker du nakkestøtten og fører feste-
stroppen rundt utsiden av nakkestøtten.
Festepunktplasseringer
3. Fest kroken på barnesetets festestropp til det øvre festepunktet som vist på
diagrammet.
4. Fjern slakk i festestroppen i henhold til instruksjonene fra barneseteprodu-
senten.
Slik pakker du bort et
Switchable-ALR-sikkerhetsbelte (ALR) som
ikke brukes:
Når du bruker ISOFIX-festesystemet til å
montere et barnesete, må du pakke bort alle
sikkerhetsbelter med beltestrammere som
ikke brukes av andre passasjerer, og som
ikke brukes til å feste barneseter. Et belte
som ikke er i bruk, kan skade et barn hvis de
leker med dem og ved et uhell låser uttrekk-
senheten for sikkerhetsbeltet. Fest sikker-
hetsbeltet bak barnesetet og utenfor barnets
rekkevidde før du monterer et barnesete.
Hvis det fastspente sikkerhetsbeltet er i
veien for montering av barnesetet, kan du
rute setebeltet gjennom beltebanen på
barnesetet og deretter feste det, i stedet for å feste det bak barnesetet. Ikke lås sikker-
hetsbeltet. Minn alle barn i bilen på at
sikkerhetsbeltene ikke er leketøy, og at de
ikke må leke med dem.
Montere barneseter ved hjelp av
sikkerhetsbeltet i bilen
Barnesetesystemer er laget for å festes til
seter i kjøretøyet med hoftebelter eller hofte-
delen av et hofte-/skulderbelte.
Sikkerhetsbeltene for passasjersetene i
baksetet er utstyrt med en bryterkontrollert
automatisk beltestrammer, som er konstruert
slik at beltedelen som hviler over fanget,
holdes stramt rundt barnesetet. Beltestram-
merens bryterfunksjon gjør at den kan
«skiftes» over til låst modus ved å trekke hele
beltet ut av strammeren og deretter la beltet
trekkes tilbake inn i strammeren. Hvis den er
ADVARSEL!
Hvis en festereim er festet på feil måte,
kan det føre til større hodebevegelser og
potensielt skade barnet. Bruk bare feste-
posisjonen like bak barnesetet til å feste
den øverste festereimen på et barnesete.
Hvis bilen er utstyrt med et delt baksete,
må du passe på at festereimen ikke glir
ned i åpningen mellom seteryggene når
du fjerner slakk i reimen.
ADVARSEL!
Feil installasjon eller et barnesete som
ikke festes på ordentlig måte, kan føre til
at setet ikke fungerer. Barnet kan bli
alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et baby-
eller barnesete.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 125

SIKKERHET
126

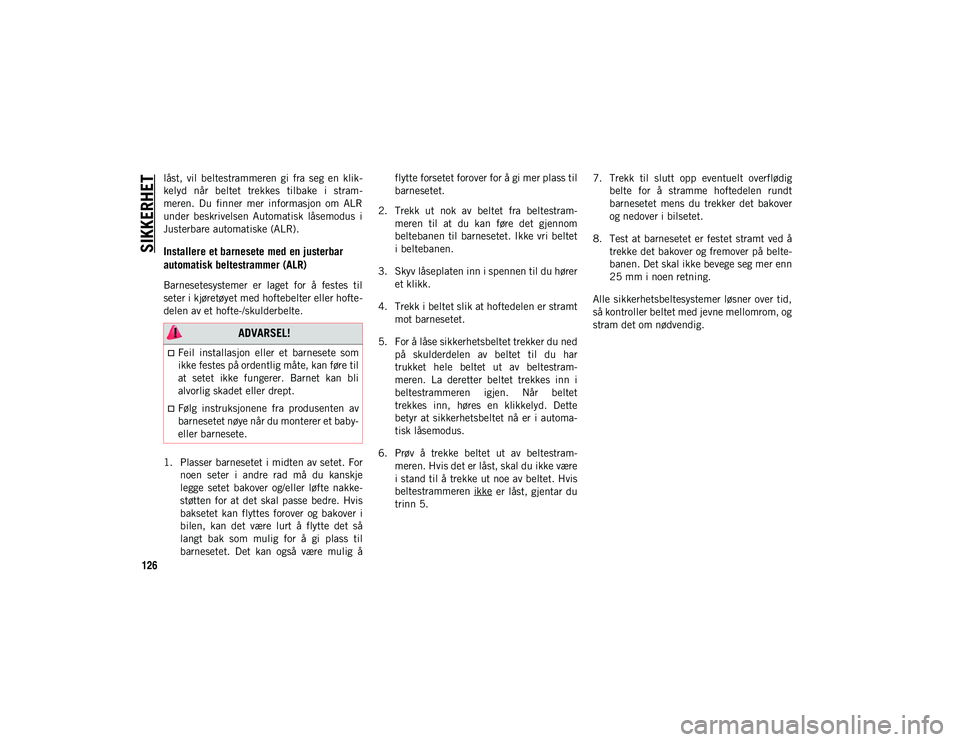

låst, vil beltestrammeren gi fra seg en klik-
kelyd når beltet trekkes tilbake i stram-
meren. Du finner mer informasjon om ALR
under beskrivelsen Automatisk låsemodus i
Justerbare automatiske (ALR).
Installere et barnesete med en justerbar
automatisk beltestrammer (ALR)
Barnesetesystemer er laget for å festes til
seter i kjøretøyet med hoftebelter eller hofte-
delen av et hofte-/skulderbelte.
1. Plasser barnesetet i midten av setet. Fornoen seter i andre rad må du kanskje
legge setet bakover og/eller løfte nakke-
støtten for at det skal passe bedre. Hvis
baksetet kan flyttes forover og bakover i
bilen, kan det være lurt å flytte det så
langt bak som mulig for å gi plass til
barnesetet. Det kan også være mulig å flytte forsetet forover for å gi mer plass til
barnesetet.
2. Trekk ut nok av beltet fra beltestram- meren til at du kan føre det gjennom
beltebanen til barnesetet. Ikke vri beltet
i beltebanen.
3. Skyv låseplaten inn i spennen til du hører et klikk.
4. Trekk i beltet slik at hoftedelen er stramt mot barnesetet.
5. For å låse sikkerhetsbeltet trekker du ned på skulderdelen av beltet til du har
trukket hele beltet ut av beltestram-
meren. La deretter beltet trekkes inn i
beltestrammeren igjen. Når beltet
trekkes inn, høres en klikkelyd. Dette
betyr at sikkerhetsbeltet nå er i automa-
tisk låsemodus.
6. Prøv å trekke beltet ut av beltestram- meren. Hvis det er låst, skal du ikke være
i stand til å trekke ut noe av beltet. Hvis
beltestrammeren ikke
er låst, gjentar du
trinn 5. 7. Trekk til slutt opp eventuelt overflødig
belte for å stramme hoftedelen rundt
barnesetet mens du trekker det bakover
og nedover i bilsetet.
8. Test at barnesetet er festet stramt ved å trekke det bakover og fremover på belte-
banen. Det skal ikke bevege seg mer enn
25 mm i noen retning.
Alle sikkerhetsbeltesystemer løsner over tid,
så kontroller beltet med jevne mellomrom, og
stram det om nødvendig.
ADVARSEL!
Feil installasjon eller et barnesete som
ikke festes på ordentlig måte, kan føre til
at setet ikke fungerer. Barnet kan bli
alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et baby-
eller barnesete.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 126

127

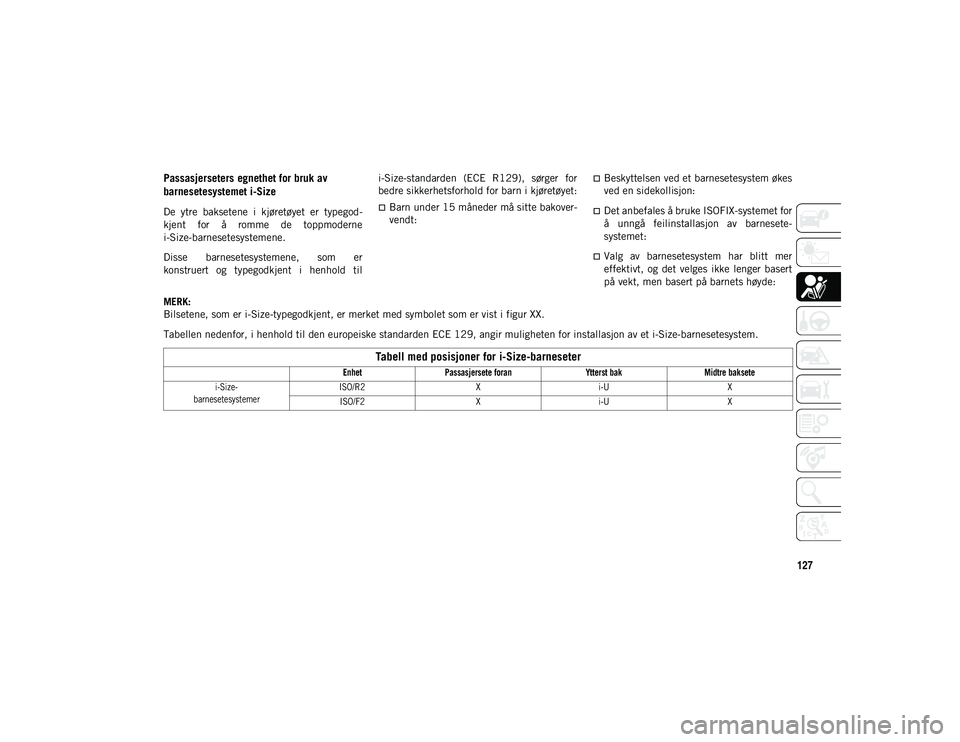

Passasjerseters egnethet for bruk av
barnesetesystemet i-Size
De ytre baksetene i kjøretøyet er typegod-
kjent for å romme de toppmoderne
i-Size-barnesetesystemene.
Disse barnesetesystemene, som er
konstruert og typegodkjent i henhold tili-Size-standarden (ECE R129), sørger for
bedre sikkerhetsforhold for barn i kjøretøyet:Barn under 15 måneder må sitte bakover-
vendt:
Beskyttelsen ved et barnesetesystem økes
ved en sidekollisjon:
Det anbefales å bruke ISOFIX-systemet for
å unngå feilinstallasjon av barnesete-
systemet:
Valg av barnesetesystem har blitt mer
effektivt, og det velges ikke lenger basert
på vekt, men basert på barnets høyde:
MERK:
Bilsetene, som er i-Size-typegodkjent, er merket med symbolet som er vist i figur XX.
Tabellen nedenfor, i henhold til den europeiske standarden ECE 129, angir muligheten for installasjon av et i-Size-barnesetesystem.
Tabell med posisjoner for i-Size-barneseter

Enhet Passasjersete foran Ytterst bakMidtre baksete
i-Size-
barnesetesystemer ISO/R2
Xi-U X
ISO/F2 Xi-U X

2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 127

SIKKERHET
128

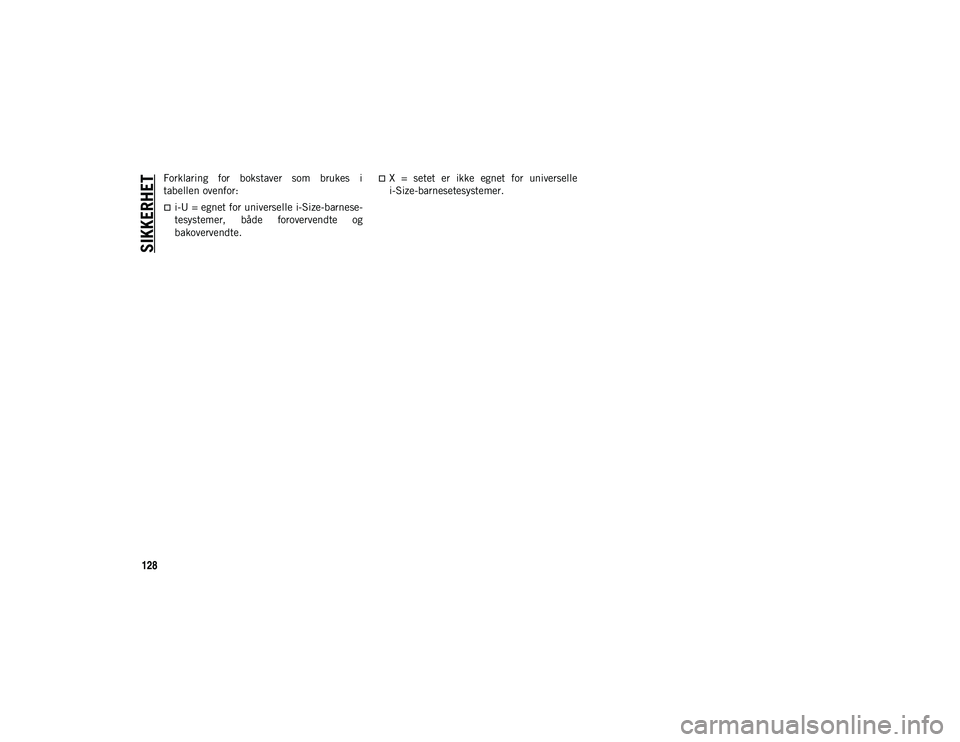

Forklaring for bokstaver som brukes i
tabellen ovenfor:
i-U = egnet for universelle i-Size-barnese-
tesystemer, både forovervendte og
bakovervendte.
X = setet er ikke egnet for universelle
i-Size-barnesetesystemer.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 128
