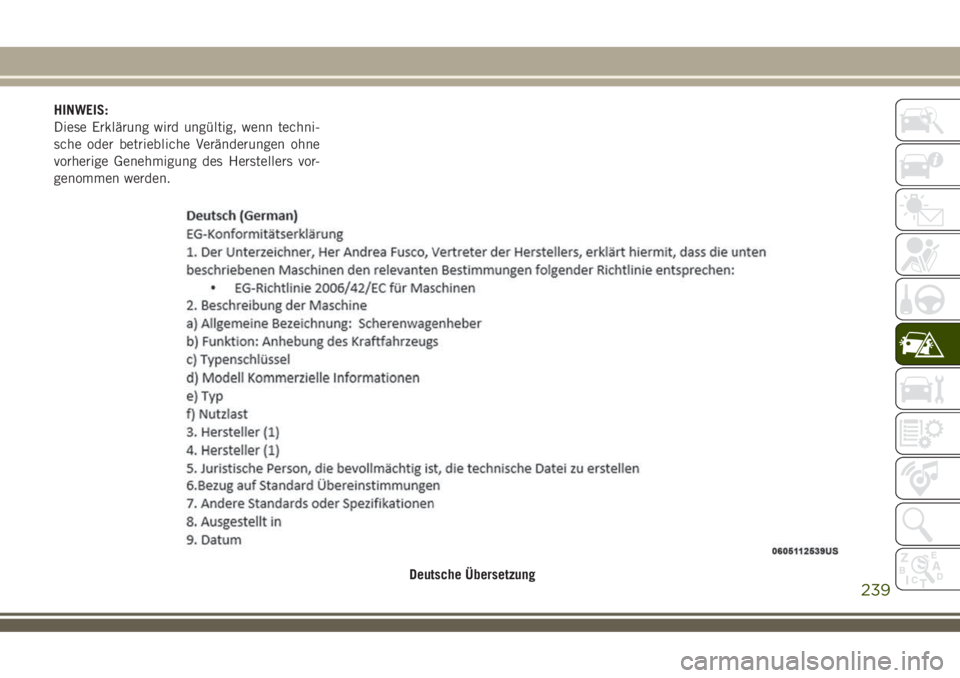

HINWEIS:
Diese Erklärung wird ungültig, wenn techni-
sche oder betriebliche Veränderungen ohne
vorherige Genehmigung des Herstellers vor-
genommen werden.
Deutsche Ãœbersetzung
239

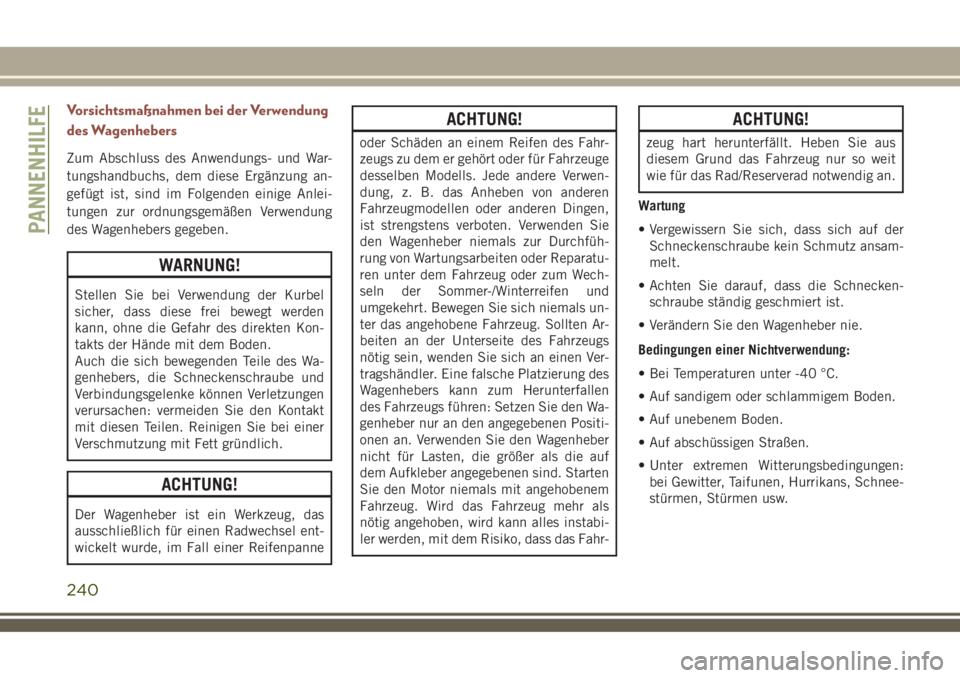

Vorsichtsmaßnahmen bei der Verwendung
des Wagenhebers
Zum Abschluss des Anwendungs- und War-
tungshandbuchs, dem diese Ergänzung an-
gefügt ist, sind im Folgenden einige Anlei-
tungen zur ordnungsgemäßen Verwendung
des Wagenhebers gegeben.
WARNUNG!
Stellen Sie bei Verwendung der Kurbel
sicher, dass diese frei bewegt werden
kann, ohne die Gefahr des direkten Kon-
takts der Hände mit dem Boden.
Auch die sich bewegenden Teile des Wa-
genhebers, die Schneckenschraube und
Verbindungsgelenke können Verletzungen
verursachen: vermeiden Sie den Kontakt
mit diesen Teilen. Reinigen Sie bei einer
Verschmutzung mit Fett gründlich.
ACHTUNG!
Der Wagenheber ist ein Werkzeug, das
ausschließlich für einen Radwechsel ent-
wickelt wurde, im Fall einer Reifenpanne
ACHTUNG!
oder Schäden an einem Reifen des Fahr-
zeugs zu dem er gehört oder für Fahrzeuge
desselben Modells. Jede andere Verwen-
dung, z. B. das Anheben von anderen
Fahrzeugmodellen oder anderen Dingen,
ist strengstens verboten. Verwenden Sie
den Wagenheber niemals zur Durchfüh-
rung von Wartungsarbeiten oder Reparatu-
ren unter dem Fahrzeug oder zum Wech-
seln der Sommer-/Winterreifen und
umgekehrt. Bewegen Sie sich niemals un-
ter das angehobene Fahrzeug. Sollten Ar-
beiten an der Unterseite des Fahrzeugs
nötig sein, wenden Sie sich an einen Ver-
tragshändler. Eine falsche Platzierung des
Wagenhebers kann zum Herunterfallen
des Fahrzeugs führen: Setzen Sie den Wa-
genheber nur an den angegebenen Positi-
onen an. Verwenden Sie den Wagenheber
nicht für Lasten, die größer als die auf
dem Aufkleber angegebenen sind. Starten
Sie den Motor niemals mit angehobenem
Fahrzeug. Wird das Fahrzeug mehr als
nötig angehoben, wird kann alles instabi-
ler werden, mit dem Risiko, dass das Fahr-
ACHTUNG!
zeug hart herunterfällt. Heben Sie aus
diesem Grund das Fahrzeug nur so weit
wie für das Rad/Reserverad notwendig an.
Wartung
• Vergewissern Sie sich, dass sich auf der
Schneckenschraube kein Schmutz ansam-
melt.
• Achten Sie darauf, dass die Schnecken-
schraube ständig geschmiert ist.
• Verändern Sie den Wagenheber nie.
Bedingungen einer Nichtverwendung:
• Bei Temperaturen unter -40 °C.
• Auf sandigem oder schlammigem Boden.
• Auf unebenem Boden.
• Auf abschüssigen Straßen.
• Unter extremen Witterungsbedingungen:
bei Gewitter, Taifunen, Hurrikans, Schnee-
stürmen, Stürmen usw.
PANNENHILFE
240

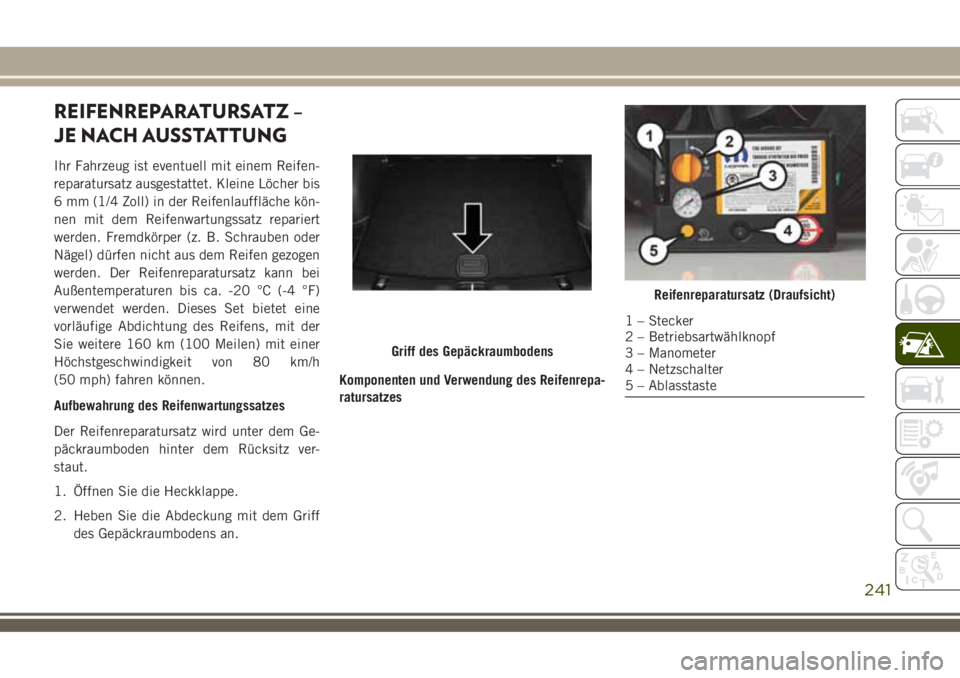

REIFENREPARATURSATZ –
JE NACH AUSSTATTUNG
Ihr Fahrzeug ist eventuell mit einem Reifen-
reparatursatz ausgestattet. Kleine Löcher bis
6 mm (1/4 Zoll) in der Reifenlauffläche kön-
nen mit dem Reifenwartungssatz repariert
werden. Fremdkörper (z. B. Schrauben oder
Nägel) dürfen nicht aus dem Reifen gezogen
werden. Der Reifenreparatursatz kann bei
Außentemperaturen bis ca. -20 °C (-4 °F)
verwendet werden. Dieses Set bietet eine
vorläufige Abdichtung des Reifens, mit der
Sie weitere 160 km (100 Meilen) mit einer
Höchstgeschwindigkeit von 80 km/h
(50 mph) fahren können.
Aufbewahrung des Reifenwartungssatzes
Der Reifenreparatursatz wird unter dem Ge-
päckraumboden hinter dem Rücksitz ver-
staut.
1. Öffnen Sie die Heckklappe.
2. Heben Sie die Abdeckung mit dem Griff
des Gepäckraumbodens an.Komponenten und Verwendung des Reifenrepa-
ratursatzes
Griff des Gepäckraumbodens
Reifenreparatursatz (Draufsicht)
1 – Stecker
2 – Betriebsartwählknopf
3 – Manometer
4 – Netzschalter
5 – Ablasstaste
241

Verwendung von Betriebsartwählknopf und
Schläuchen
Die folgenden Symbole dienen zur Kenn-
zeichnung der Betriebsarten Luft und Dicht-
mittel Ihres Reifenwartungssatzes.
Wahl der Betriebsart Luft
Drücken Sie den Betriebsartwählknopf, und
drehen Sie ihn in diese Stellung, um nur die
Luftpumpe zu verwenden.
Wahl der Betriebsart Dichtmittel
Drücken Sie den Betriebsartwählknopf, und
drehen Sie ihn in diese Stellung, um das
Reifenwartungssatz-Dichtmittel einzusprit-
zen und den Reifen aufzupumpen.
Verwendung der Einschalttaste
Zum Einschalten des Reifenwartungssatzes
drücken Sie die Einschalttaste und lassen sie
wieder los. Zum Ausschalten des Reifenwar-
tungssatzes drücken Sie die Einschalttaste
erneut und lassen sie wieder los.
Verwendung der Ablasstaste
Bei zu hohem Luftdruck im Reifen drücken
Sie die Ablasstaste, um den Luftdruck zu
vermindern.
Vorsichtsmaßnahmen bei der Verwendung des
Reifenreparatursatzes
• Ersetzen Sie den Dichtmittelbehälter des
Reifenreparatursatzes vor Ablauf des Ver-
falldatums (unten rechts auf dem Behälter-
Aufkleber aufgedruckt), um stets die best-
mögliche Funktion des Systems
sicherzustellen. Siehe „Austausch des
Dichtmittelbehälters“ in diesem Abschnitt.• Der Dichtmittelbehälter kann nur für eine
Reifenanwendung benutzt werden und
muss nach jedem Gebrauch ersetzt wer-
den. Lassen Sie diese Bauteile immer so-
fort bei dem Vertragshändler für die ur-
sprüngliche Fahrzeugausstattung ersetzen.
• Solange das Dichtmittel des Reifenrepara-
tursatzes flüssig ist, lässt es sich mit kla-
rem Wasser und einem feuchten Lappen
vom Fahrzeug oder vom Reifen und von den
Teilen der Felge entfernen. Sobald das
Dichtmittel trocken ist, lässt es sich leicht
abziehen und entsorgen.
• Um ein optimales Ergebnis zu erzielen, vor
dem Anschließen des Reifenreparatursat-
zes unbedingt sicherstellen, dass der Ven-
tilschaft am Rad frei von Schmutz ist.
• Die Luftpumpe des Reifenreparatursatzes
kann auch zum Aufpumpen von Fahrradrei-
fen verwendet werden. Das Set verfügt au-
ßerdem über zwei Adapter zum Aufblasen
von Bällen, Luftmatratzen oder ähnlichen
aufblasbaren Gegenständen, die im Zube-
hörstaufach (an der Unterseite der Luft-
pumpe) untergebracht sind. Es darf aller-
dings nur die Luftpumpe verwendet
werden. Außerdem beim Aufblasen derarti-

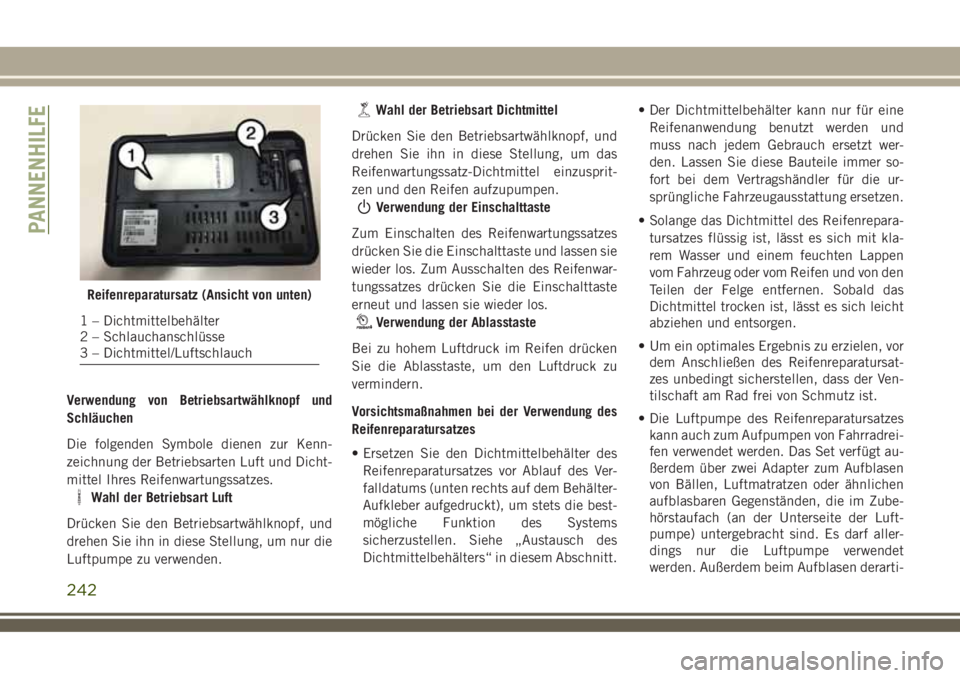

Reifenreparatursatz (Ansicht von unten)
1 – Dichtmittelbehälter
2 – Schlauchanschlüsse
3 – Dichtmittel/Luftschlauch
PANNENHILFE
242

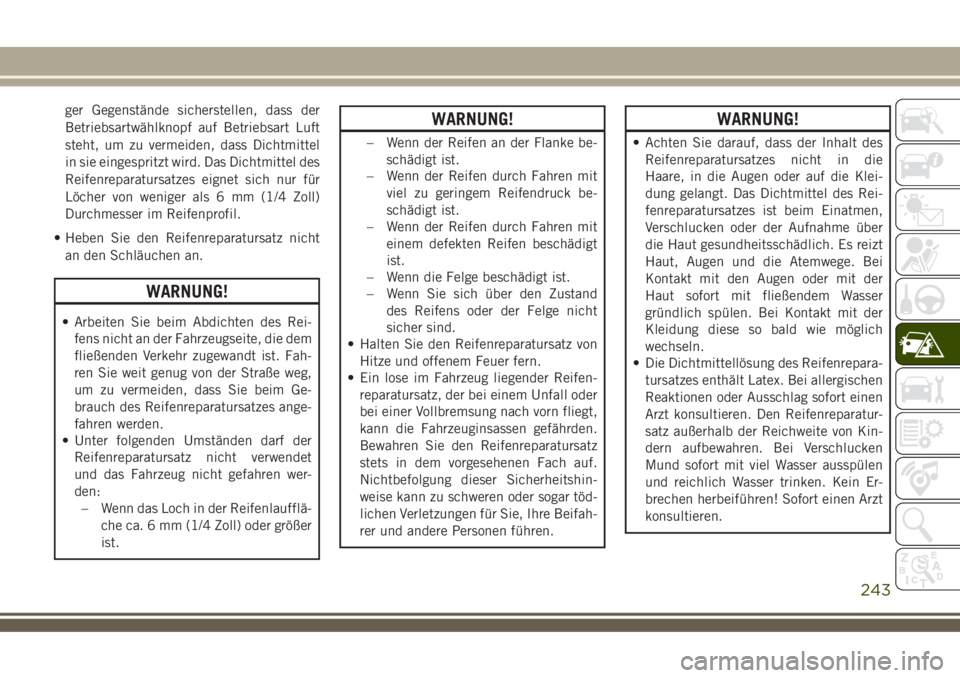

ger Gegenstände sicherstellen, dass der
Betriebsartwählknopf auf Betriebsart Luft
steht, um zu vermeiden, dass Dichtmittel
in sie eingespritzt wird. Das Dichtmittel des
Reifenreparatursatzes eignet sich nur für
Löcher von weniger als 6 mm (1/4 Zoll)
Durchmesser im Reifenprofil.
• Heben Sie den Reifenreparatursatz nicht
an den Schläuchen an.
WARNUNG!
• Arbeiten Sie beim Abdichten des Rei-
fens nicht an der Fahrzeugseite, die dem
fließenden Verkehr zugewandt ist. Fah-
ren Sie weit genug von der Straße weg,
um zu vermeiden, dass Sie beim Ge-
brauch des Reifenreparatursatzes ange-
fahren werden.
• Unter folgenden Umständen darf der
Reifenreparatursatz nicht verwendet
und das Fahrzeug nicht gefahren wer-
den:
– Wenn das Loch in der Reifenlaufflä-
che ca. 6 mm (1/4 Zoll) oder größer
ist.
WARNUNG!
– Wenn der Reifen an der Flanke be-
schädigt ist.
– Wenn der Reifen durch Fahren mit
viel zu geringem Reifendruck be-
schädigt ist.
– Wenn der Reifen durch Fahren mit
einem defekten Reifen beschädigt
ist.
– Wenn die Felge beschädigt ist.
– Wenn Sie sich über den Zustand
des Reifens oder der Felge nicht
sicher sind.
• Halten Sie den Reifenreparatursatz von
Hitze und offenem Feuer fern.
• Ein lose im Fahrzeug liegender Reifen-
reparatursatz, der bei einem Unfall oder
bei einer Vollbremsung nach vorn fliegt,
kann die Fahrzeuginsassen gefährden.
Bewahren Sie den Reifenreparatursatz
stets in dem vorgesehenen Fach auf.
Nichtbefolgung dieser Sicherheitshin-
weise kann zu schweren oder sogar töd-
lichen Verletzungen für Sie, Ihre Beifah-
rer und andere Personen führen.
WARNUNG!
• Achten Sie darauf, dass der Inhalt des
Reifenreparatursatzes nicht in die
Haare, in die Augen oder auf die Klei-
dung gelangt. Das Dichtmittel des Rei-
fenreparatursatzes ist beim Einatmen,
Verschlucken oder der Aufnahme über
die Haut gesundheitsschädlich. Es reizt
Haut, Augen und die Atemwege. Bei
Kontakt mit den Augen oder mit der
Haut sofort mit fließendem Wasser
gründlich spülen. Bei Kontakt mit der
Kleidung diese so bald wie möglich
wechseln.
• Die Dichtmittellösung des Reifenrepara-
tursatzes enthält Latex. Bei allergischen
Reaktionen oder Ausschlag sofort einen
Arzt konsultieren. Den Reifenreparatur-
satz außerhalb der Reichweite von Kin-
dern aufbewahren. Bei Verschlucken
Mund sofort mit viel Wasser ausspülen
und reichlich Wasser trinken. Kein Er-
brechen herbeiführen! Sofort einen Arzt
konsultieren.
243

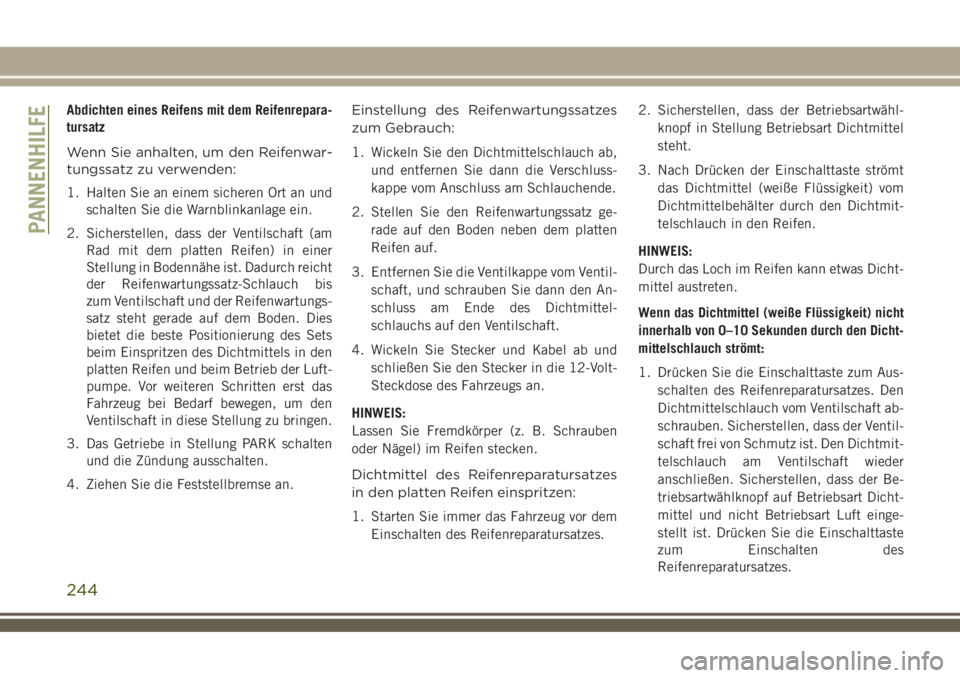

Abdichten eines Reifens mit dem Reifenrepara-
tursatz
Wenn Sie anhalten, um den Reifenwar-
tungssatz zu verwenden:
1. Halten Sie an einem sicheren Ort an und
schalten Sie die Warnblinkanlage ein.
2. Sicherstellen, dass der Ventilschaft (am
Rad mit dem platten Reifen) in einer
Stellung in Bodennähe ist. Dadurch reicht
der Reifenwartungssatz-Schlauch bis
zum Ventilschaft und der Reifenwartungs-
satz steht gerade auf dem Boden. Dies
bietet die beste Positionierung des Sets
beim Einspritzen des Dichtmittels in den
platten Reifen und beim Betrieb der Luft-
pumpe. Vor weiteren Schritten erst das
Fahrzeug bei Bedarf bewegen, um den
Ventilschaft in diese Stellung zu bringen.
3. Das Getriebe in Stellung PARK schalten
und die Zündung ausschalten.
4. Ziehen Sie die Feststellbremse an.Einstellung des Reifenwartungssatzes
zum Gebrauch:
1. Wickeln Sie den Dichtmittelschlauch ab,
und entfernen Sie dann die Verschluss-
kappe vom Anschluss am Schlauchende.
2. Stellen Sie den Reifenwartungssatz ge-
rade auf den Boden neben dem platten
Reifen auf.
3. Entfernen Sie die Ventilkappe vom Ventil-
schaft, und schrauben Sie dann den An-
schluss am Ende des Dichtmittel-
schlauchs auf den Ventilschaft.
4. Wickeln Sie Stecker und Kabel ab und
schließen Sie den Stecker in die 12-Volt-
Steckdose des Fahrzeugs an.
HINWEIS:
Lassen Sie Fremdkörper (z. B. Schrauben
oder Nägel) im Reifen stecken.
Dichtmittel des Reifenreparatursatzes
in den platten Reifen einspritzen:
1. Starten Sie immer das Fahrzeug vor dem
Einschalten des Reifenreparatursatzes.2. Sicherstellen, dass der Betriebsartwähl-
knopf in Stellung Betriebsart Dichtmittel
steht.
3. Nach Drücken der Einschalttaste strömt
das Dichtmittel (weiße Flüssigkeit) vom
Dichtmittelbehälter durch den Dichtmit-
telschlauch in den Reifen.
HINWEIS:
Durch das Loch im Reifen kann etwas Dicht-
mittel austreten.
Wenn das Dichtmittel (weiße Flüssigkeit) nicht
innerhalb von 0–10 Sekunden durch den Dicht-
mittelschlauch strömt:
1. Drücken Sie die Einschalttaste zum Aus-
schalten des Reifenreparatursatzes. Den
Dichtmittelschlauch vom Ventilschaft ab-
schrauben. Sicherstellen, dass der Ventil-
schaft frei von Schmutz ist. Den Dichtmit-
telschlauch am Ventilschaft wieder
anschließen. Sicherstellen, dass der Be-
triebsartwählknopf auf Betriebsart Dicht-
mittel und nicht Betriebsart Luft einge-
stellt ist. Drücken Sie die Einschalttaste
zum Einschalten des
Reifenreparatursatzes.
PANNENHILFE
244

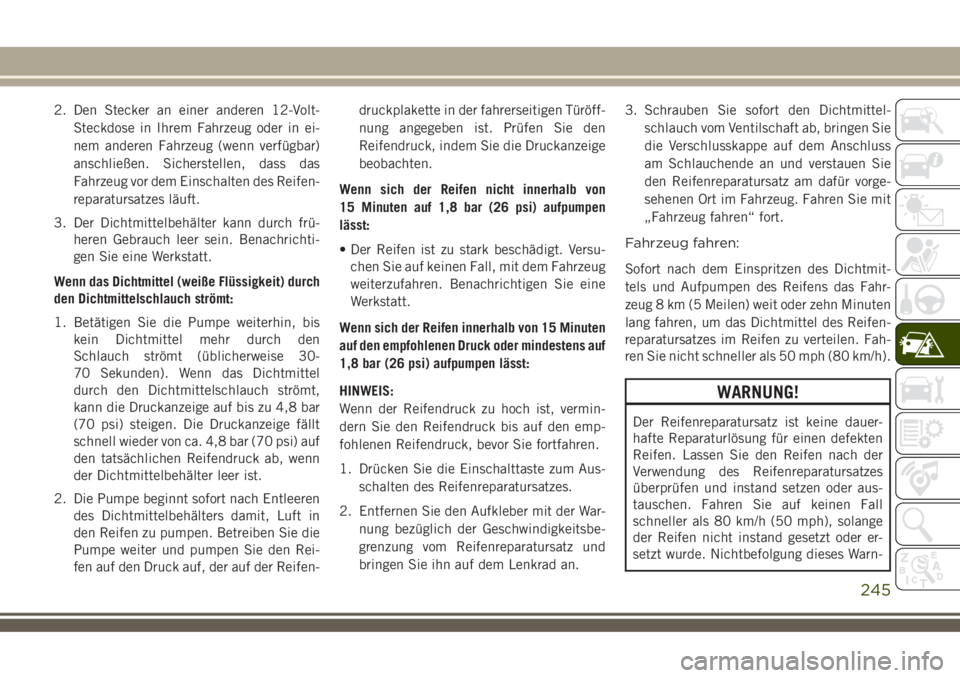

2. Den Stecker an einer anderen 12-Volt-
Steckdose in Ihrem Fahrzeug oder in ei-
nem anderen Fahrzeug (wenn verfügbar)
anschließen. Sicherstellen, dass das
Fahrzeug vor dem Einschalten des Reifen-
reparatursatzes läuft.
3. Der Dichtmittelbehälter kann durch frü-
heren Gebrauch leer sein. Benachrichti-
gen Sie eine Werkstatt.
Wenn das Dichtmittel (weiße Flüssigkeit) durch
den Dichtmittelschlauch strömt:
1. Betätigen Sie die Pumpe weiterhin, bis
kein Dichtmittel mehr durch den
Schlauch strömt (üblicherweise 30-
70 Sekunden). Wenn das Dichtmittel
durch den Dichtmittelschlauch strömt,
kann die Druckanzeige auf bis zu 4,8 bar
(70 psi) steigen. Die Druckanzeige fällt
schnell wieder von ca. 4,8 bar (70 psi) auf
den tatsächlichen Reifendruck ab, wenn
der Dichtmittelbehälter leer ist.
2. Die Pumpe beginnt sofort nach Entleeren
des Dichtmittelbehälters damit, Luft in
den Reifen zu pumpen. Betreiben Sie die
Pumpe weiter und pumpen Sie den Rei-
fen auf den Druck auf, der auf der Reifen-druckplakette in der fahrerseitigen Türöff-
nung angegeben ist. Prüfen Sie den
Reifendruck, indem Sie die Druckanzeige
beobachten.
Wenn sich der Reifen nicht innerhalb von
15 Minuten auf 1,8 bar (26 psi) aufpumpen
lässt:
• Der Reifen ist zu stark beschädigt. Versu-
chen Sie auf keinen Fall, mit dem Fahrzeug
weiterzufahren. Benachrichtigen Sie eine
Werkstatt.
Wenn sich der Reifen innerhalb von 15 Minuten
auf den empfohlenen Druck oder mindestens auf
1,8 bar (26 psi) aufpumpen lässt:
HINWEIS:
Wenn der Reifendruck zu hoch ist, vermin-
dern Sie den Reifendruck bis auf den emp-
fohlenen Reifendruck, bevor Sie fortfahren.
1. Drücken Sie die Einschalttaste zum Aus-
schalten des Reifenreparatursatzes.
2. Entfernen Sie den Aufkleber mit der War-
nung bezüglich der Geschwindigkeitsbe-
grenzung vom Reifenreparatursatz und
bringen Sie ihn auf dem Lenkrad an.3. Schrauben Sie sofort den Dichtmittel-
schlauch vom Ventilschaft ab, bringen Sie
die Verschlusskappe auf dem Anschluss
am Schlauchende an und verstauen Sie
den Reifenreparatursatz am dafür vorge-
sehenen Ort im Fahrzeug. Fahren Sie mit
„Fahrzeug fahren“ fort.
Fahrzeug fahren:
Sofort nach dem Einspritzen des Dichtmit-
tels und Aufpumpen des Reifens das Fahr-
zeug 8 km (5 Meilen) weit oder zehn Minuten
lang fahren, um das Dichtmittel des Reifen-
reparatursatzes im Reifen zu verteilen. Fah-
ren Sie nicht schneller als 50 mph (80 km/h).
WARNUNG!
Der Reifenreparatursatz ist keine dauer-
hafte Reparaturlösung für einen defekten
Reifen. Lassen Sie den Reifen nach der
Verwendung des Reifenreparatursatzes
überprüfen und instand setzen oder aus-
tauschen. Fahren Sie auf keinen Fall
schneller als 80 km/h (50 mph), solange
der Reifen nicht instand gesetzt oder er-
setzt wurde. Nichtbefolgung dieses Warn-
245

WARNUNG!
hinweises kann zu schweren oder sogar
tödlichen Verletzungen für Sie, Ihre Fahr-
gäste und andere Beteiligte führen. Las-
sen Sie den Reifen so bald wie möglich in
Ihrer Vertragswerkstatt überprüfen.

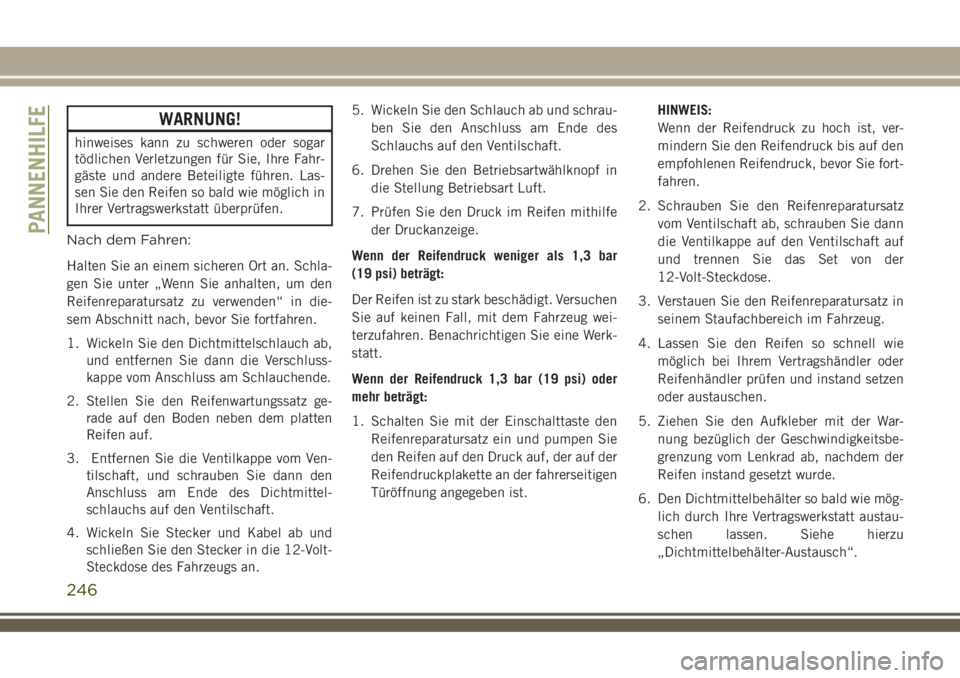

Nach dem Fahren:
Halten Sie an einem sicheren Ort an. Schla-
gen Sie unter „Wenn Sie anhalten, um den
Reifenreparatursatz zu verwenden“ in die-
sem Abschnitt nach, bevor Sie fortfahren.
1. Wickeln Sie den Dichtmittelschlauch ab,
und entfernen Sie dann die Verschluss-
kappe vom Anschluss am Schlauchende.
2. Stellen Sie den Reifenwartungssatz ge-
rade auf den Boden neben dem platten
Reifen auf.
3. Entfernen Sie die Ventilkappe vom Ven-
tilschaft, und schrauben Sie dann den
Anschluss am Ende des Dichtmittel-
schlauchs auf den Ventilschaft.
4. Wickeln Sie Stecker und Kabel ab und
schließen Sie den Stecker in die 12-Volt-
Steckdose des Fahrzeugs an.5. Wickeln Sie den Schlauch ab und schrau-
ben Sie den Anschluss am Ende des
Schlauchs auf den Ventilschaft.
6. Drehen Sie den Betriebsartwählknopf in
die Stellung Betriebsart Luft.
7. Prüfen Sie den Druck im Reifen mithilfe
der Druckanzeige.
Wenn der Reifendruck weniger als 1,3 bar
(19 psi) beträgt:
Der Reifen ist zu stark beschädigt. Versuchen
Sie auf keinen Fall, mit dem Fahrzeug wei-
terzufahren. Benachrichtigen Sie eine Werk-
statt.
Wenn der Reifendruck 1,3 bar (19 psi) oder
mehr beträgt:
1. Schalten Sie mit der Einschalttaste den
Reifenreparatursatz ein und pumpen Sie
den Reifen auf den Druck auf, der auf der
Reifendruckplakette an der fahrerseitigen
Türöffnung angegeben ist.HINWEIS:
Wenn der Reifendruck zu hoch ist, ver-
mindern Sie den Reifendruck bis auf den
empfohlenen Reifendruck, bevor Sie fort-
fahren.
2. Schrauben Sie den Reifenreparatursatz
vom Ventilschaft ab, schrauben Sie dann
die Ventilkappe auf den Ventilschaft auf
und trennen Sie das Set von der
12-Volt-Steckdose.
3. Verstauen Sie den Reifenreparatursatz in
seinem Staufachbereich im Fahrzeug.
4. Lassen Sie den Reifen so schnell wie
möglich bei Ihrem Vertragshändler oder
Reifenhändler prüfen und instand setzen
oder austauschen.
5. Ziehen Sie den Aufkleber mit der War-
nung bezüglich der Geschwindigkeitsbe-
grenzung vom Lenkrad ab, nachdem der
Reifen instand gesetzt wurde.
6. Den Dichtmittelbehälter so bald wie mög-
lich durch Ihre Vertragswerkstatt austau-
schen lassen. Siehe hierzu
„Dichtmittelbehälter-Austausch“.
PANNENHILFE
246

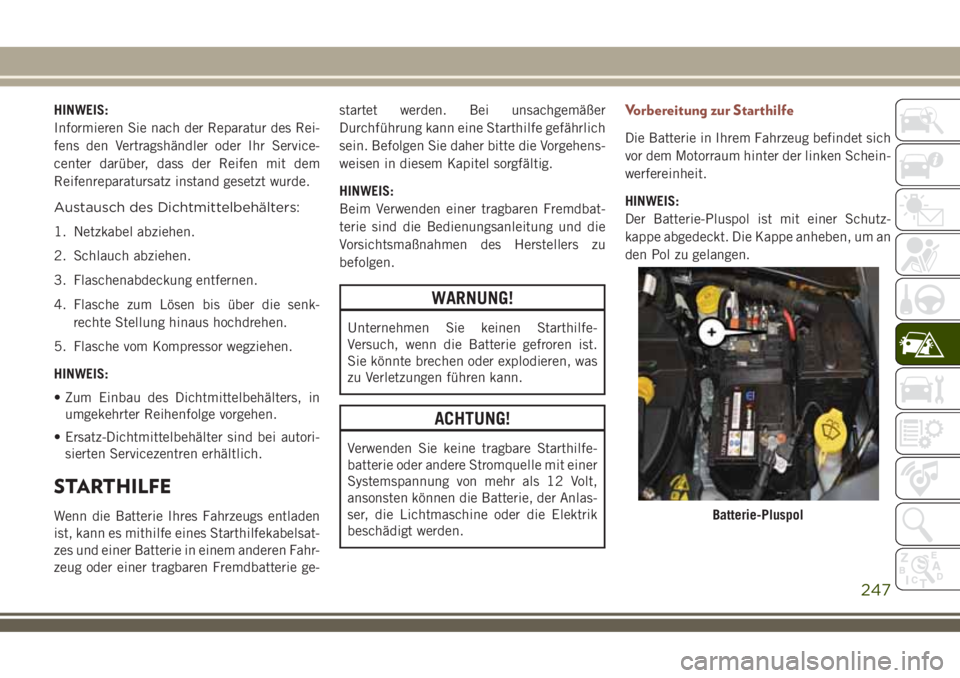

HINWEIS:
Informieren Sie nach der Reparatur des Rei-
fens den Vertragshändler oder Ihr Service-
center darüber, dass der Reifen mit dem
Reifenreparatursatz instand gesetzt wurde.
Austausch des Dichtmittelbehälters:
1. Netzkabel abziehen.
2. Schlauch abziehen.
3. Flaschenabdeckung entfernen.
4. Flasche zum Lösen bis über die senk-
rechte Stellung hinaus hochdrehen.
5. Flasche vom Kompressor wegziehen.
HINWEIS:
• Zum Einbau des Dichtmittelbehälters, in
umgekehrter Reihenfolge vorgehen.
• Ersatz-Dichtmittelbehälter sind bei autori-
sierten Servicezentren erhältlich.
STARTHILFE
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann es mithilfe eines Starthilfekabelsat-
zes und einer Batterie in einem anderen Fahr-
zeug oder einer tragbaren Fremdbatterie ge-startet werden. Bei unsachgemäßer
Durchführung kann eine Starthilfe gefährlich
sein. Befolgen Sie daher bitte die Vorgehens-
weisen in diesem Kapitel sorgfältig.
HINWEIS:
Beim Verwenden einer tragbaren Fremdbat-
terie sind die Bedienungsanleitung und die
Vorsichtsmaßnahmen des Herstellers zu
befolgen.
WARNUNG!
Unternehmen Sie keinen Starthilfe-
Versuch, wenn die Batterie gefroren ist.
Sie könnte brechen oder explodieren, was
zu Verletzungen führen kann.
ACHTUNG!
Verwenden Sie keine tragbare Starthilfe-
batterie oder andere Stromquelle mit einer
Systemspannung von mehr als 12 Volt,
ansonsten können die Batterie, der Anlas-
ser, die Lichtmaschine oder die Elektrik
beschädigt werden.
Vorbereitung zur Starthilfe
Die Batterie in Ihrem Fahrzeug befindet sich
vor dem Motorraum hinter der linken Schein-
werfereinheit.
HINWEIS:
Der Batterie-Pluspol ist mit einer Schutz-
kappe abgedeckt. Die Kappe anheben, um an
den Pol zu gelangen.
Batterie-Pluspol
247

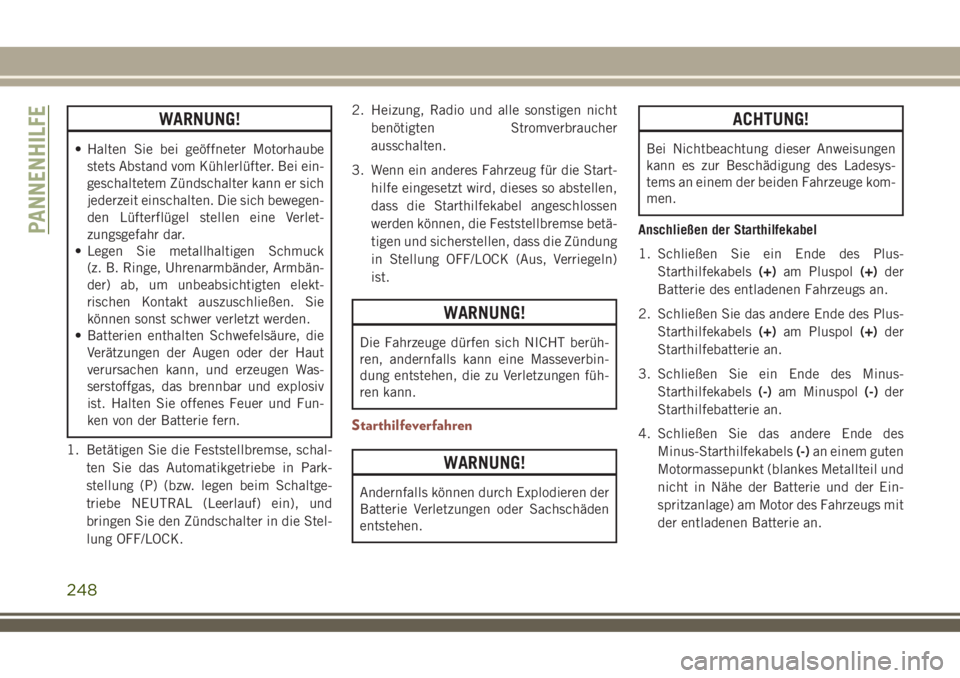

WARNUNG!
• Halten Sie bei geöffneter Motorhaube
stets Abstand vom Kühlerlüfter. Bei ein-
geschaltetem Zündschalter kann er sich
jederzeit einschalten. Die sich bewegen-
den Lüfterflügel stellen eine Verlet-
zungsgefahr dar.
• Legen Sie metallhaltigen Schmuck
(z. B. Ringe, Uhrenarmbänder, Armbän-
der) ab, um unbeabsichtigten elekt-
rischen Kontakt auszuschließen. Sie
können sonst schwer verletzt werden.
• Batterien enthalten Schwefelsäure, die
Verätzungen der Augen oder der Haut
verursachen kann, und erzeugen Was-
serstoffgas, das brennbar und explosiv
ist. Halten Sie offenes Feuer und Fun-
ken von der Batterie fern.
1. Betätigen Sie die Feststellbremse, schal-
ten Sie das Automatikgetriebe in Park-
stellung (P) (bzw. legen beim Schaltge-
triebe NEUTRAL (Leerlauf) ein), und
bringen Sie den Zündschalter in die Stel-
lung OFF/LOCK.2. Heizung, Radio und alle sonstigen nicht
benötigten Stromverbraucher
ausschalten.
3. Wenn ein anderes Fahrzeug für die Start-
hilfe eingesetzt wird, dieses so abstellen,
dass die Starthilfekabel angeschlossen
werden können, die Feststellbremse betä-
tigen und sicherstellen, dass die Zündung
in Stellung OFF/LOCK (Aus, Verriegeln)
ist.
WARNUNG!
Die Fahrzeuge dürfen sich NICHT berüh-
ren, andernfalls kann eine Masseverbin-
dung entstehen, die zu Verletzungen füh-
ren kann.
Starthilfeverfahren
WARNUNG!
Andernfalls können durch Explodieren der
Batterie Verletzungen oder Sachschäden
entstehen.
ACHTUNG!
Bei Nichtbeachtung dieser Anweisungen
kann es zur Beschädigung des Ladesys-
tems an einem der beiden Fahrzeuge kom-
men.
Anschließen der Starthilfekabel
1. Schließen Sie ein Ende des Plus-
Starthilfekabels(+)am Pluspol(+)der
Batterie des entladenen Fahrzeugs an.
2. Schließen Sie das andere Ende des Plus-
Starthilfekabels(+)am Pluspol(+)der
Starthilfebatterie an.
3. Schließen Sie ein Ende des Minus-
Starthilfekabels(-)am Minuspol(-)der
Starthilfebatterie an.
4. Schließen Sie das andere Ende des
Minus-Starthilfekabels(-)an einem guten
Motormassepunkt (blankes Metallteil und
nicht in Nähe der Batterie und der Ein-
spritzanlage) am Motor des Fahrzeugs mit
der entladenen Batterie an.
PANNENHILFE
248
