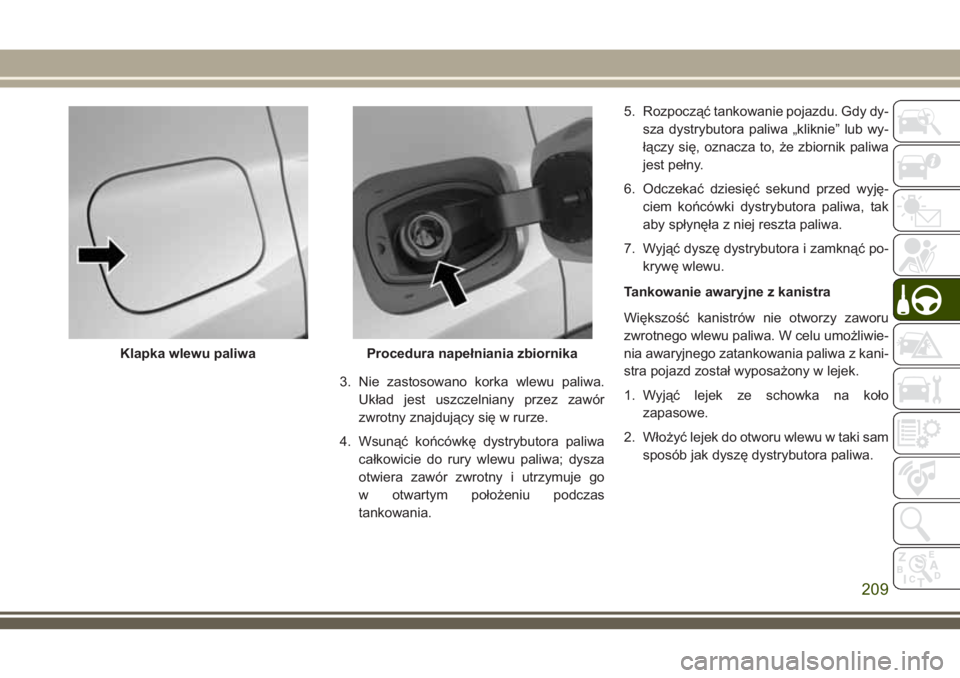

3. Nie zastosowano korka wlewu paliwa.
Układ jest uszczelniany przez zawór
zwrotny znajdujący się w rurze.
4. Wsunąć końcówkę dystrybutora paliwa
całkowicie do rury wlewu paliwa; dysza
otwiera zawór zwrotny i utrzymuje go
w otwartym położeniu podczas
tankowania.5. Rozpocząć tankowanie pojazdu. Gdy dy-
sza dystrybutora paliwa „kliknie” lub wy-
łączy się, oznacza to, że zbiornik paliwa
jest pełny.
6. Odczekać dziesięć sekund przed wyję-
ciem końcówki dystrybutora paliwa, tak
aby spłynęła z niej reszta paliwa.
7. Wyjąć dyszę dystrybutora i zamknąć po-
krywę wlewu.
Tankowanie awaryjne z kanistra
Większość kanistrów nie otworzy zaworu
zwrotnego wlewu paliwa. W celu umożliwie-
nia awaryjnego zatankowania paliwa z kani-
stra pojazd został wyposażony w lejek.
1. Wyjąć lejek ze schowka na koło
zapasowe.
2. Włożyć lejek do otworu wlewu w taki sam
sposób jak dyszę dystrybutora paliwa.
Klapka wlewu paliwaProcedura napełniania zbiornika
209

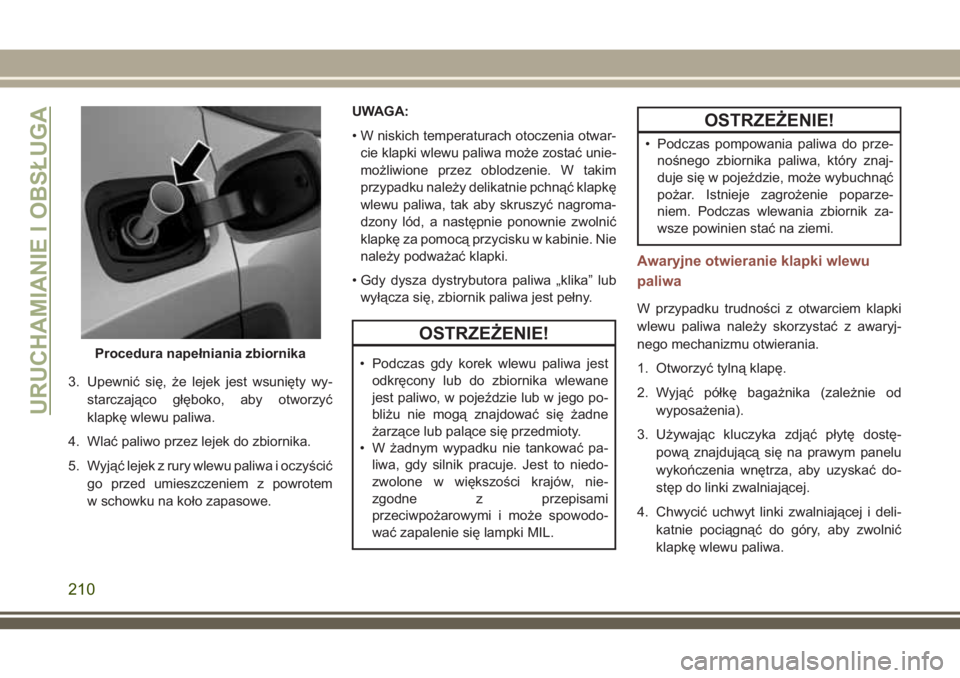

3. Upewnić się, że lejek jest wsunięty wy-
starczająco głęboko, aby otworzyć
klapkę wlewu paliwa.
4. Wlać paliwo przez lejek do zbiornika.
5. Wyjąć lejek z rury wlewu paliwa i oczyścić
go przed umieszczeniem z powrotem
w schowku na koło zapasowe.UWAGA:
• W niskich temperaturach otoczenia otwar-
cie klapki wlewu paliwa może zostać unie-
możliwione przez oblodzenie. W takim
przypadku należy delikatnie pchnąć klapkę
wlewu paliwa, tak aby skruszyć nagroma-
dzony lód, a następnie ponownie zwolnić
klapkę za pomocą przycisku w kabinie. Nie
należy podważać klapki.
• Gdy dysza dystrybutora paliwa „klika” lub
wyłącza się, zbiornik paliwa jest pełny.
OSTRZEŻENIE!
• Podczas gdy korek wlewu paliwa jest
odkręcony lub do zbiornika wlewane
jest paliwo, w pojeździe lub w jego po-
bliżu nie mogą znajdować się żadne
żarzące lub palące się przedmioty.
• W żadnym wypadku nie tankować pa-
liwa, gdy silnik pracuje. Jest to niedo-
zwolone w większości krajów, nie-
zgodne z przepisami
przeciwpożarowymi i może spowodo-
wać zapalenie się lampki MIL.
OSTRZEŻENIE!
• Podczas pompowania paliwa do prze-
nośnego zbiornika paliwa, który znaj-
duje się w pojeździe, może wybuchnąć
pożar. Istnieje zagrożenie poparze-
niem. Podczas wlewania zbiornik za-
wsze powinien stać na ziemi.
Awaryjne otwieranie klapki wlewu
paliwa
W przypadku trudności z otwarciem klapki
wlewu paliwa należy skorzystać z awaryj-
nego mechanizmu otwierania.
1. Otworzyć tylną klapę.
2. Wyjąć półkę bagażnika (zależnie od
wyposażenia).
3. Używając kluczyka zdjąć płytę dostę-
pową znajdującą się na prawym panelu
wykończenia wnętrza, aby uzyskać do-
stęp do linki zwalniającej.
4. Chwycić uchwyt linki zwalniającej i deli-
katnie pociągnąć do góry, aby zwolnić
klapkę wlewu paliwa.
Procedura napełniania zbiornika
URUCHAMIANIE I OBSŁUGA
210

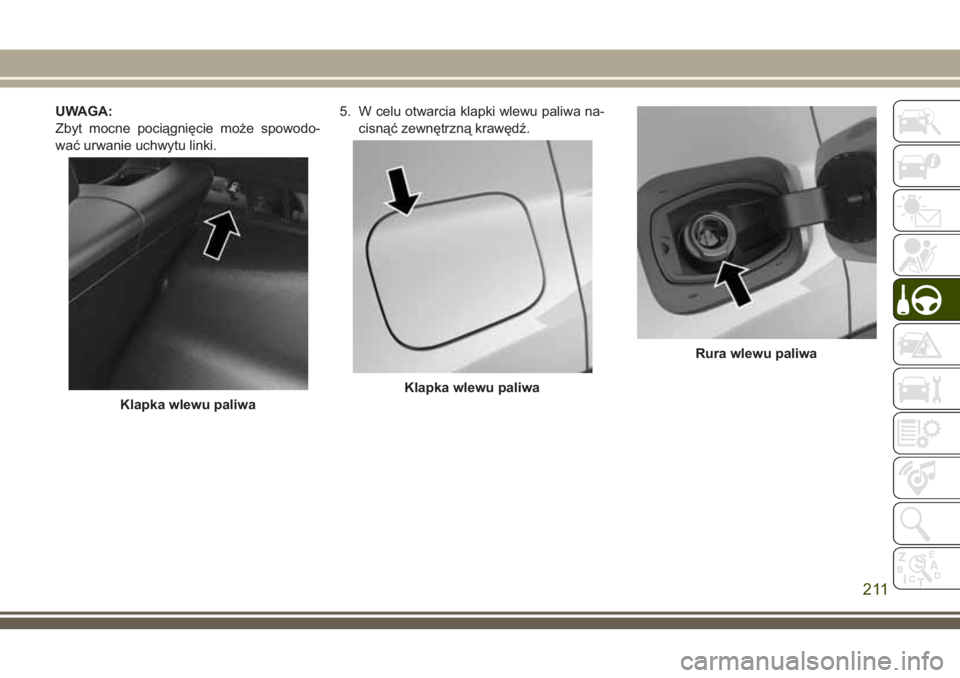

UWAGA:
Zbyt mocne pociągnięcie może spowodo-
wać urwanie uchwytu linki.5. W celu otwarcia klapki wlewu paliwa na-
cisnąć zewnętrzną krawędź.
Klapka wlewu paliwa
Klapka wlewu paliwa
Rura wlewu paliwa
211

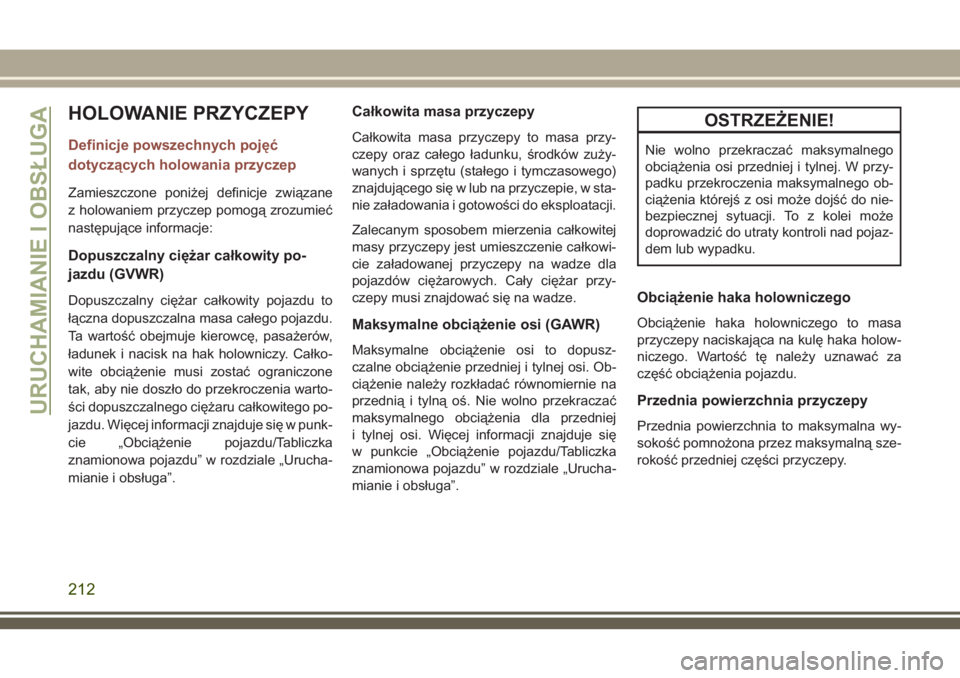

HOLOWANIE PRZYCZEPY
Definicje powszechnych pojęć
dotyczących holowania przyczep
Zamieszczone poniżej definicje związane
z holowaniem przyczep pomogą zrozumieć
następujące informacje:
Dopuszczalny ciężar całkowity po-
jazdu (GVWR)
Dopuszczalny ciężar całkowity pojazdu to
łączna dopuszczalna masa całego pojazdu.
Ta wartość obejmuje kierowcę, pasażerów,
ładunek i nacisk na hak holowniczy. Całko-
wite obciążenie musi zostać ograniczone
tak, aby nie doszło do przekroczenia warto-
ści dopuszczalnego ciężaru całkowitego po-
jazdu. Więcej informacji znajduje się w punk-
cie „Obciążenie pojazdu/Tabliczka
znamionowa pojazdu” w rozdziale „Urucha-
mianie i obsługa”.
Całkowita masa przyczepy
Całkowita masa przyczepy to masa przy-
czepy oraz całego ładunku, środków zuży-
wanych i sprzętu (stałego i tymczasowego)
znajdującego się w lub na przyczepie, w sta-
nie załadowania i gotowości do eksploatacji.
Zalecanym sposobem mierzenia całkowitej
masy przyczepy jest umieszczenie całkowi-
cie załadowanej przyczepy na wadze dla
pojazdów ciężarowych. Cały ciężar przy-
czepy musi znajdować się na wadze.
Maksymalne obciążenie osi (GAWR)
Maksymalne obciążenie osi to dopusz-
czalne obciążenie przedniej i tylnej osi. Ob-
ciążenie należy rozkładać równomiernie na
przednią i tylną oś. Nie wolno przekraczać
maksymalnego obciążenia dla przedniej
i tylnej osi. Więcej informacji znajduje się
w punkcie „Obciążenie pojazdu/Tabliczka
znamionowa pojazdu” w rozdziale „Urucha-
mianie i obsługa”.
OSTRZEŻENIE!
Nie wolno przekraczać maksymalnego
obciążenia osi przedniej i tylnej. W przy-
padku przekroczenia maksymalnego ob-
ciążenia którejś z osi może dojść do nie-
bezpiecznej sytuacji. To z kolei może
doprowadzić do utraty kontroli nad pojaz-
dem lub wypadku.
Obciążenie haka holowniczego
Obciążenie haka holowniczego to masa
przyczepy naciskająca na kulę haka holow-
niczego. Wartość tę należy uznawać za
część obciążenia pojazdu.
Przednia powierzchnia przyczepy
Przednia powierzchnia to maksymalna wy-
sokość pomnożona przez maksymalną sze-
rokość przedniej części przyczepy.URUCHAMIANIE I OBSŁUGA
212

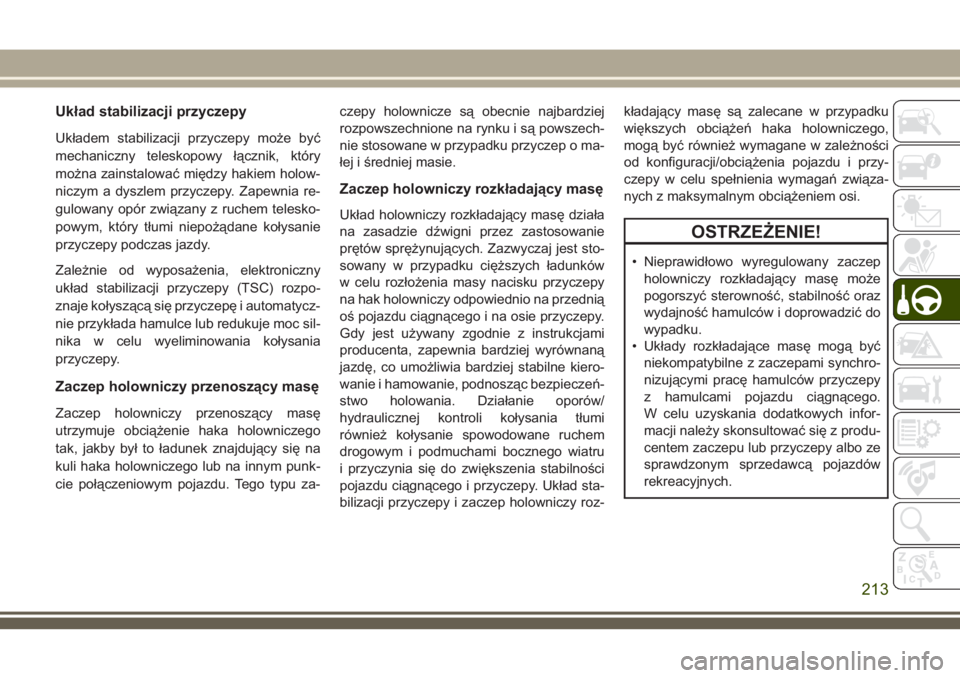

Układ stabilizacji przyczepy
Układem stabilizacji przyczepy może być
mechaniczny teleskopowy łącznik, który
można zainstalować między hakiem holow-
niczym a dyszlem przyczepy. Zapewnia re-
gulowany opór związany z ruchem telesko-
powym, który tłumi niepożądane kołysanie
przyczepy podczas jazdy.
Zależnie od wyposażenia, elektroniczny
układ stabilizacji przyczepy (TSC) rozpo-
znaje kołyszącą się przyczepę i automatycz-
nie przykłada hamulce lub redukuje moc sil-
nika w celu wyeliminowania kołysania
przyczepy.
Zaczep holowniczy przenoszący masę
Zaczep holowniczy przenoszący masę
utrzymuje obciążenie haka holowniczego
tak, jakby był to ładunek znajdujący się na
kuli haka holowniczego lub na innym punk-
cie połączeniowym pojazdu. Tego typu za-czepy holownicze są obecnie najbardziej
rozpowszechnione na rynku i są powszech-
nie stosowane w przypadku przyczep o ma-
łej i średniej masie.
Zaczep holowniczy rozkładający masę
Układ holowniczy rozkładający masę działa
na zasadzie dźwigni przez zastosowanie
prętów sprężynujących. Zazwyczaj jest sto-
sowany w przypadku cięższych ładunków
w celu rozłożenia masy nacisku przyczepy
na hak holowniczy odpowiednio na przednią
oś pojazdu ciągnącego i na osie przyczepy.
Gdy jest używany zgodnie z instrukcjami
producenta, zapewnia bardziej wyrównaną
jazdę, co umożliwia bardziej stabilne kiero-
wanie i hamowanie, podnosząc bezpieczeń-
stwo holowania. Działanie oporów/
hydraulicznej kontroli kołysania tłumi
również kołysanie spowodowane ruchem
drogowym i podmuchami bocznego wiatru
i przyczynia się do zwiększenia stabilności
pojazdu ciągnącego i przyczepy. Układ sta-
bilizacji przyczepy i zaczep holowniczy roz-kładający masę są zalecane w przypadku
większych obciążeń haka holowniczego,
mogą być również wymagane w zależności
od konfiguracji/obciążenia pojazdu i przy-
czepy w celu spełnienia wymagań związa-
nych z maksymalnym obciążeniem osi.
OSTRZEŻENIE!
• Nieprawidłowo wyregulowany zaczep
holowniczy rozkładający masę może
pogorszyć sterowność, stabilność oraz
wydajność hamulców i doprowadzić do
wypadku.
• Układy rozkładające masę mogą być
niekompatybilne z zaczepami synchro-
nizującymi pracę hamulców przyczepy
z hamulcami pojazdu ciągnącego.
W celu uzyskania dodatkowych infor-
macji należy skonsultować się z produ-
centem zaczepu lub przyczepy albo ze
sprawdzonym sprzedawcą pojazdów
rekreacyjnych.
213

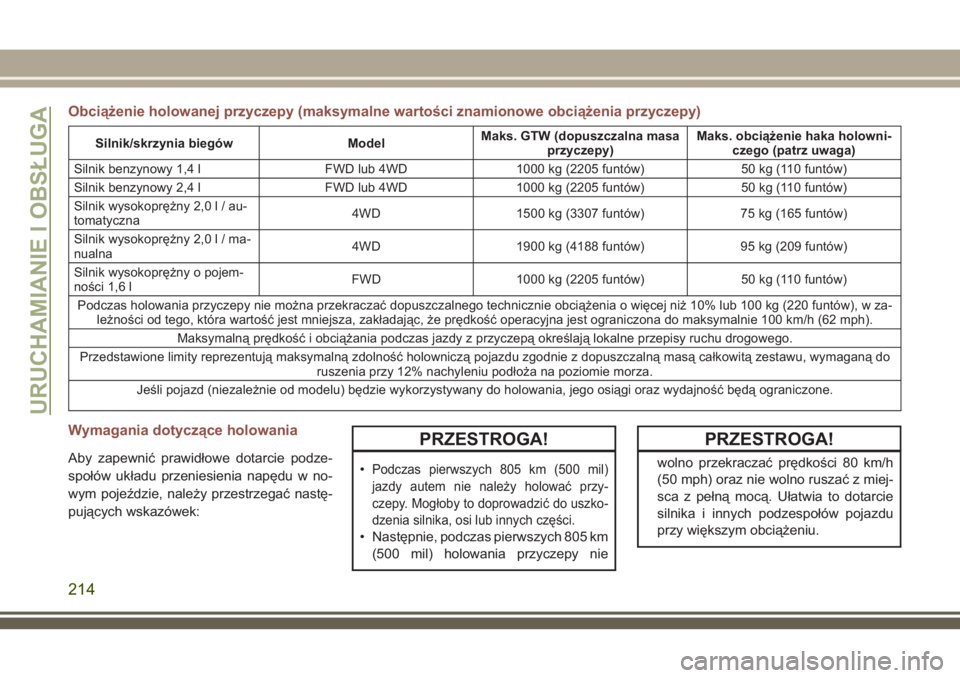

Obciążenie holowanej przyczepy (maksymalne wartości znamionowe obciążenia przyczepy)
Silnik/skrzynia biegów ModelMaks. GTW (dopuszczalna masa
przyczepy)Maks. obciążenie haka holowni-
czego (patrz uwaga)
Silnik benzynowy 1,4 l FWD lub 4WD 1000 kg (2205 funtów) 50 kg (110 funtów)
Silnik benzynowy 2,4 l FWD lub 4WD 1000 kg (2205 funtów) 50 kg (110 funtów)
Silnik wysokoprężny 2,0l/au-
tomatyczna4WD 1500 kg (3307 funtów) 75 kg (165 funtów)
Silnik wysokoprężny 2,0l/ma-
nualna4WD 1900 kg (4188 funtów) 95 kg (209 funtów)
Silnik wysokoprężny o pojem-
ności 1,6 lFWD 1000 kg (2205 funtów) 50 kg (110 funtów)
Podczas holowania przyczepy nie można przekraczać dopuszczalnego technicznie obciążenia o więcej niż 10% lub 100 kg (220 funtów), w za-
leżności od tego, która wartość jest mniejsza, zakładając, że prędkość operacyjna jest ograniczona do maksymalnie 100 km/h (62 mph).
Maksymalną prędkość i obciążania podczas jazdy z przyczepą określają lokalne przepisy ruchu drogowego.
Przedstawione limity reprezentują maksymalną zdolność holowniczą pojazdu zgodnie z dopuszczalną masą całkowitą zestawu, wymaganą do
ruszenia przy 12% nachyleniu podłoża na poziomie morza.
Jeśli pojazd (niezależnie od modelu) będzie wykorzystywany do holowania, jego osiągi oraz wydajność będą ograniczone.
Wymagania dotyczące holowania
Aby zapewnić prawidłowe dotarcie podze-
społów układu przeniesienia napędu w no-
wym pojeździe, należy przestrzegać nastę-
pujących wskazówek:
PRZESTROGA!
•Podczas pierwszych 805 km (500 mil)
jazdy autem nie należy holować przy-
czepy. Mogłoby to doprowadzić do uszko-
dzenia silnika, osi lub innych części.
• Następnie, podczas pierwszych 805 km
(500 mil) holowania przyczepy nie
PRZESTROGA!
wolno przekraczać prędkości 80 km/h
(50 mph) oraz nie wolno ruszać z miej-
sca z pełną mocą. Ułatwia to dotarcie
silnika i innych podzespołów pojazdu
przy większym obciążeniu.
URUCHAMIANIE I OBSŁUGA
214

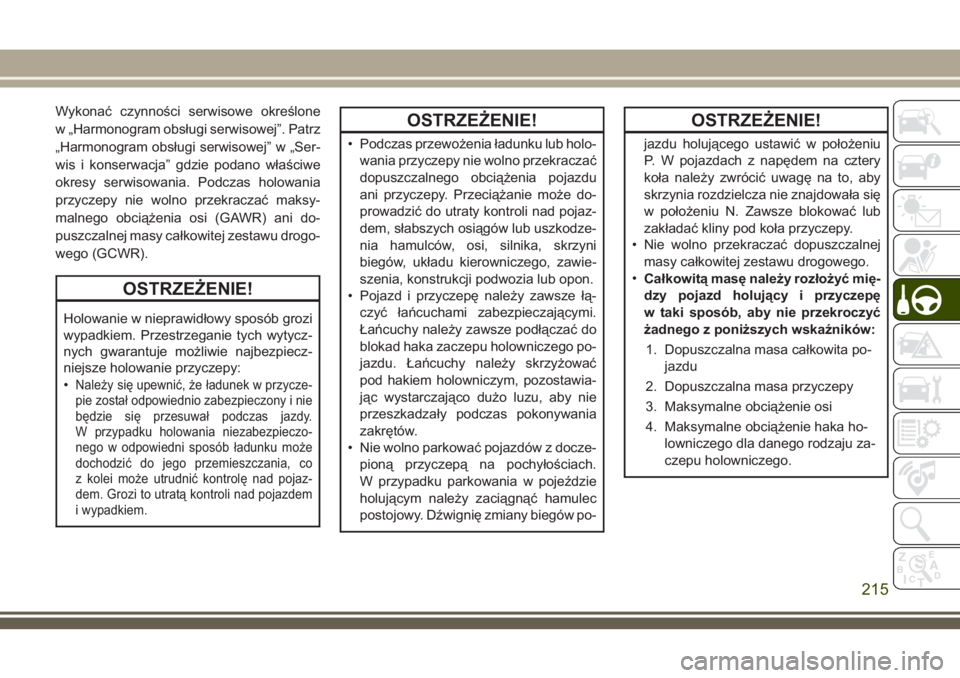

Wykonać czynności serwisowe określone
w „Harmonogram obsługi serwisowej”. Patrz
„Harmonogram obsługi serwisowej” w „Ser-
wis i konserwacja” gdzie podano właściwe
okresy serwisowania. Podczas holowania
przyczepy nie wolno przekraczać maksy-
malnego obciążenia osi (GAWR) ani do-
puszczalnej masy całkowitej zestawu drogo-
wego (GCWR).
OSTRZEŻENIE!
Holowanie w nieprawidłowy sposób grozi
wypadkiem. Przestrzeganie tych wytycz-
nych gwarantuje możliwie najbezpiecz-
niejsze holowanie przyczepy:
•
Należy się upewnić, że ładunek w przycze-
pie został odpowiednio zabezpieczony i nie
będzie się przesuwał podczas jazdy.
W przypadku holowania niezabezpieczo-
nego w odpowiedni sposób ładunku może
dochodzić do jego przemieszczania, co
z kolei może utrudnić kontrolę nad pojaz-
dem. Grozi to utratą kontroli nad pojazdem
i wypadkiem.
OSTRZEŻENIE!
• Podczas przewożenia ładunku lub holo-
wania przyczepy nie wolno przekraczać
dopuszczalnego obciążenia pojazdu
ani przyczepy. Przeciążanie może do-
prowadzić do utraty kontroli nad pojaz-
dem, słabszych osiągów lub uszkodze-
nia hamulców, osi, silnika, skrzyni
biegów, układu kierowniczego, zawie-
szenia, konstrukcji podwozia lub opon.
• Pojazd i przyczepę należy zawsze łą-
czyć łańcuchami zabezpieczającymi.
Łańcuchy należy zawsze podłączać do
blokad haka zaczepu holowniczego po-
jazdu. Łańcuchy należy skrzyżować
pod hakiem holowniczym, pozostawia-
jąc wystarczająco dużo luzu, aby nie
przeszkadzały podczas pokonywania
zakrętów.
• Nie wolno parkować pojazdów z docze-
pioną przyczepą na pochyłościach.
W przypadku parkowania w pojeździe
holującym należy zaciągnąć hamulec
postojowy. Dźwignię zmiany biegów po-
OSTRZEŻENIE!
jazdu holującego ustawić w położeniu
P. W pojazdach z napędem na cztery
koła należy zwrócić uwagę na to, aby
skrzynia rozdzielcza nie znajdowała się
w położeniu N. Zawsze blokować lub
zakładać kliny pod koła przyczepy.
• Nie wolno przekraczać dopuszczalnej
masy całkowitej zestawu drogowego.
•
Całkowitą masę należy rozłożyć mię-
dzy pojazd holujący i przyczepę
w taki sposób, aby nie przekroczyć
żadnego z poniższych wskaźników:
1. Dopuszczalna masa całkowita po-
jazdu
2. Dopuszczalna masa przyczepy
3. Maksymalne obciążenie osi
4. Maksymalne obciążenie haka ho-
lowniczego dla danego rodzaju za-
czepu holowniczego.
215

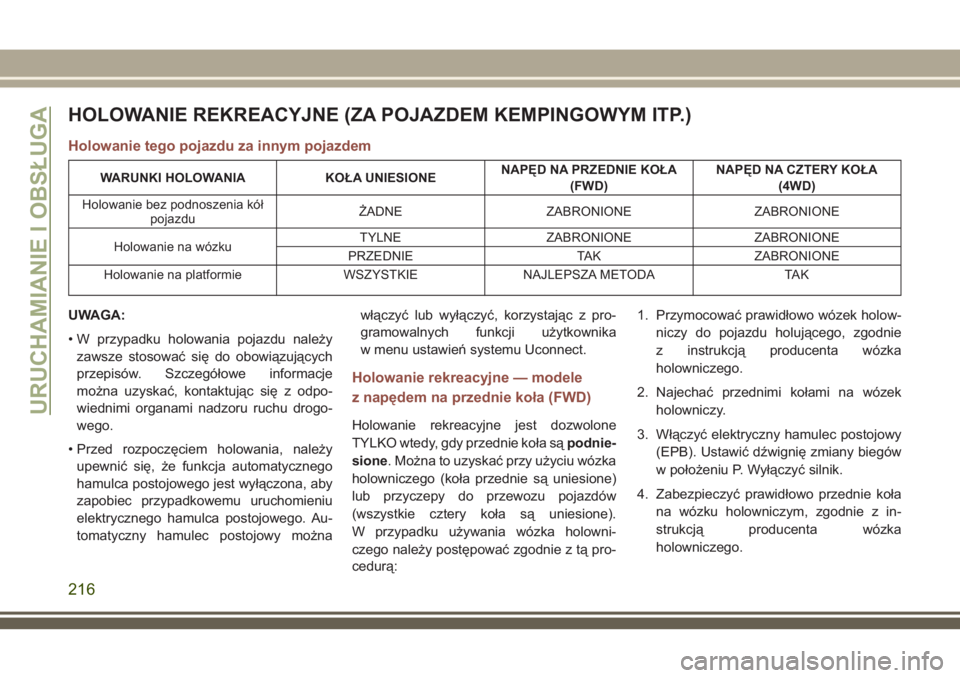

HOLOWANIE REKREACYJNE (ZA POJAZDEM KEMPINGOWYM ITP.)
Holowanie tego pojazdu za innym pojazdem
WARUNKI HOLOWANIA KOŁA UNIESIONENAPĘD NA PRZEDNIE KOŁA
(FWD)NAPĘD NA CZTERY KOŁA
(4WD)
Holowanie bez podnoszenia kół
pojazduŻADNE ZABRONIONE ZABRONIONE
Holowanie na wózkuTYLNE ZABRONIONE ZABRONIONE
PRZEDNIE TAK ZABRONIONE
Holowanie na platformie WSZYSTKIE NAJLEPSZA METODA TAK
UWAGA:
• W przypadku holowania pojazdu należy
zawsze stosować się do obowiązujących
przepisów. Szczegółowe informacje
można uzyskać, kontaktując się z odpo-
wiednimi organami nadzoru ruchu drogo-
wego.
• Przed rozpoczęciem holowania, należy
upewnić się, że funkcja automatycznego
hamulca postojowego jest wyłączona, aby
zapobiec przypadkowemu uruchomieniu
elektrycznego hamulca postojowego. Au-
tomatyczny hamulec postojowy możnawłączyć lub wyłączyć, korzystając z pro-
gramowalnych funkcji użytkownika
w menu ustawień systemu Uconnect.
Holowanie rekreacyjne — modele
z napędem na przednie koła (FWD)
Holowanie rekreacyjne jest dozwolone
TYLKO wtedy, gdy przednie koła sąpodnie-
sione. Można to uzyskać przy użyciu wózka
holowniczego (koła przednie są uniesione)
lub przyczepy do przewozu pojazdów
(wszystkie cztery koła są uniesione).
W przypadku używania wózka holowni-
czego należy postępować zgodnie z tą pro-
cedurą:1. Przymocować prawidłowo wózek holow-
niczy do pojazdu holującego, zgodnie
z instrukcją producenta wózka
holowniczego.
2. Najechać przednimi kołami na wózek
holowniczy.
3. Włączyć elektryczny hamulec postojowy
(EPB). Ustawić dźwignię zmiany biegów
w położeniu P. Wyłączyć silnik.
4. Zabezpieczyć prawidłowo przednie koła
na wózku holowniczym, zgodnie z in-
strukcją producenta wózka
holowniczego.URUCHAMIANIE I OBSŁUGA
216

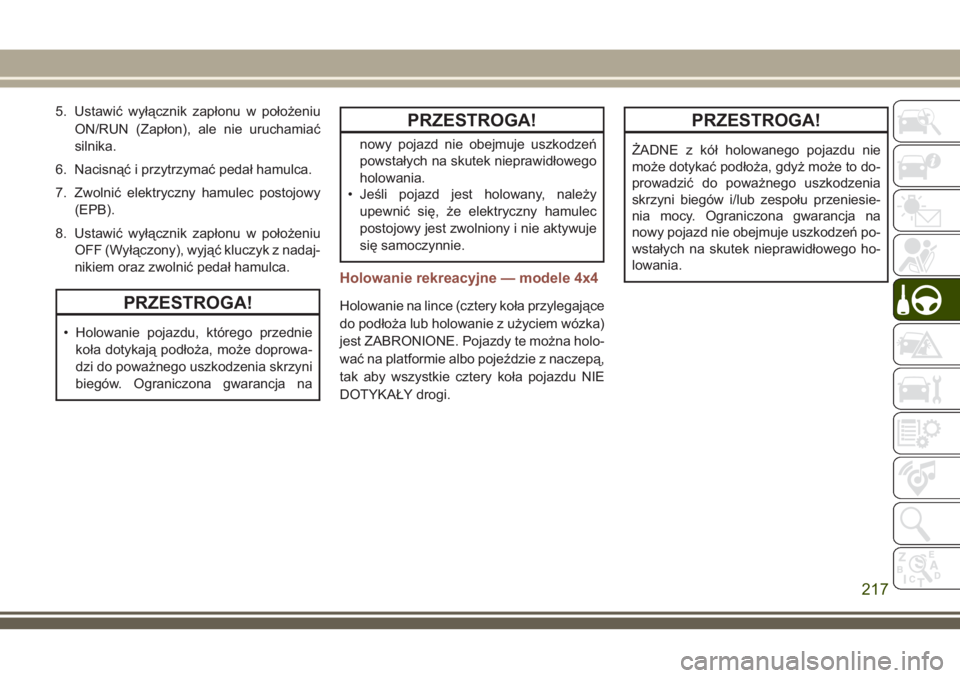

5. Ustawić wyłącznik zapłonu w położeniu
ON/RUN (Zapłon), ale nie uruchamiać
silnika.
6. Nacisnąć i przytrzymać pedał hamulca.
7. Zwolnić elektryczny hamulec postojowy
(EPB).
8. Ustawić wyłącznik zapłonu w położeniu
OFF (Wyłączony), wyjąć kluczyk z nadaj-
nikiem oraz zwolnić pedał hamulca.
PRZESTROGA!
• Holowanie pojazdu, którego przednie
koła dotykają podłoża, może doprowa-
dzi do poważnego uszkodzenia skrzyni
biegów. Ograniczona gwarancja na
PRZESTROGA!
nowy pojazd nie obejmuje uszkodzeń
powstałych na skutek nieprawidłowego
holowania.
• Jeśli pojazd jest holowany, należy
upewnić się, że elektryczny hamulec
postojowy jest zwolniony i nie aktywuje
się samoczynnie.
Holowanie rekreacyjne — modele 4x4
Holowanie na lince (cztery koła przylegające
do podłoża lub holowanie z użyciem wózka)
jest ZABRONIONE. Pojazdy te można holo-
wać na platformie albo pojeździe z naczepą,
tak aby wszystkie cztery koła pojazdu NIE
DOTYKAŁY drogi.
PRZESTROGA!
ŻADNE z kół holowanego pojazdu nie
może dotykać podłoża, gdyż może to do-
prowadzić do poważnego uszkodzenia
skrzyni biegów i/lub zespołu przeniesie-
nia mocy. Ograniczona gwarancja na
nowy pojazd nie obejmuje uszkodzeń po-
wstałych na skutek nieprawidłowego ho-
lowania.
217

218
