5. W razie potrzeby wymienić żarówkę, wy-
kręcając i wyjmując jej obudowę.
6. Zainstalować nową żarówkę i upewnić
się, że jest zamocowana prawidłowo.
7. Ponownie zamontować w samochodzie
zespół lampy tylnej.8. Podłączyć ponownie złącze elektryczne.
9. Zamontować ponownie światło nadwo-
zia, upewniając się, że kołki z łbem okrą-
głym są ustawione prawidłowo.
10. Założyć mocowania i dokręcić zespół
lampy nadwozia.
11. Zamknąć tylną klapę.

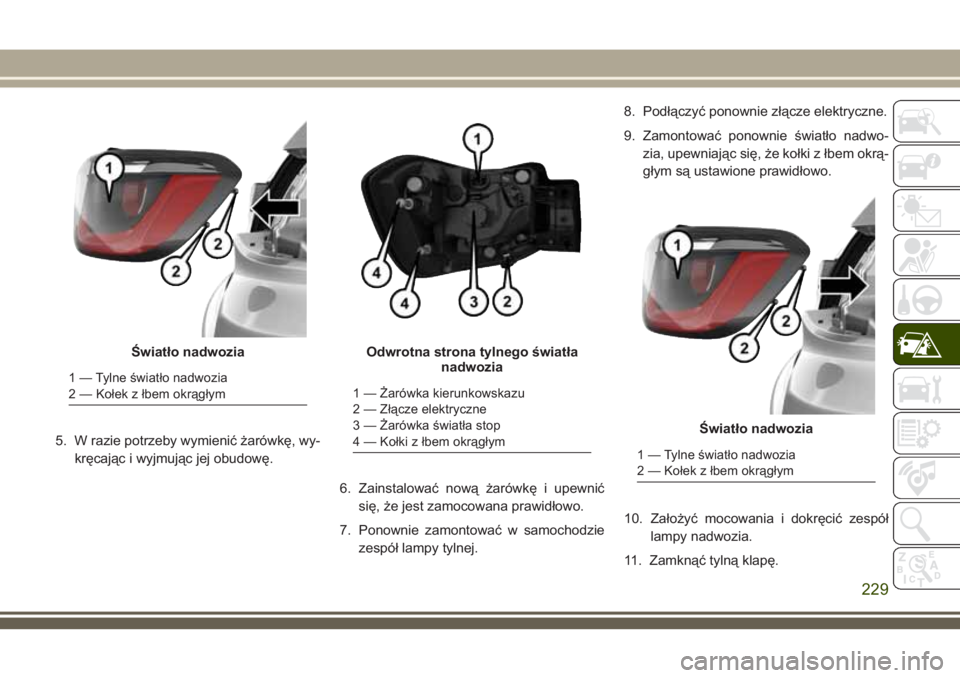

Światło nadwozia
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłym
Odwrotna strona tylnego światła
nadwozia
1 — Żarówka kierunkowskazu
2 — Złącze elektryczne
3 — Żarówka światła stop
4 — Kołki z łbem okrągłym
Światło nadwozia
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłym
229

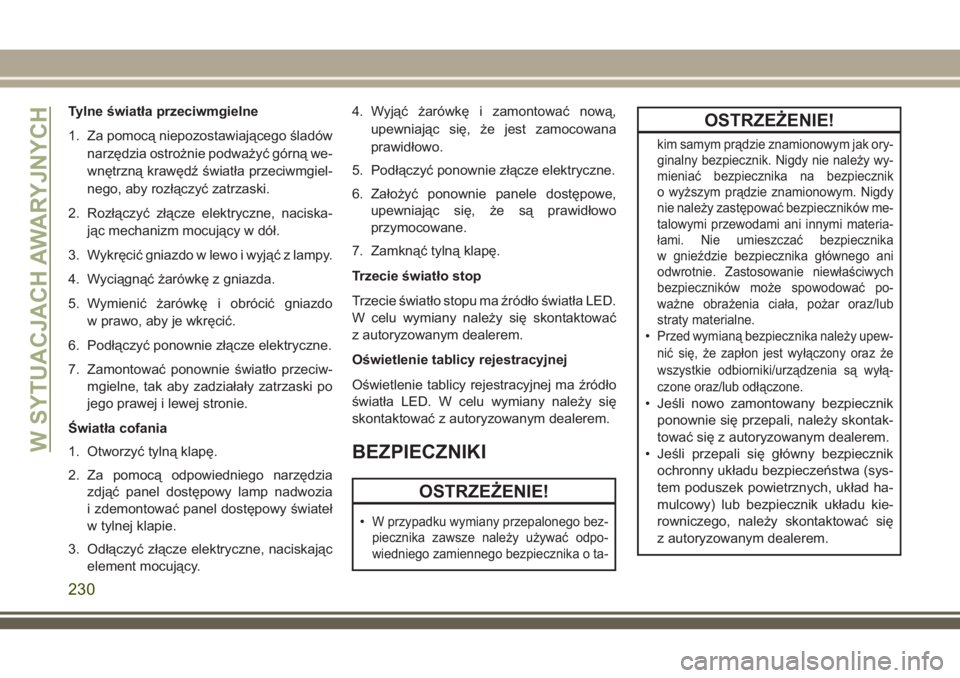

Tylne światła przeciwmgielne
1. Za pomocą niepozostawiającego śladów
narzędzia ostrożnie podważyć górną we-
wnętrzną krawędź światła przeciwmgiel-
nego, aby rozłączyć zatrzaski.
2. Rozłączyć złącze elektryczne, naciska-
jąc mechanizm mocujący w dół.
3. Wykręcić gniazdo w lewo i wyjąć z lampy.
4. Wyciągnąć żarówkę z gniazda.
5. Wymienić żarówkę i obrócić gniazdo
w prawo, aby je wkręcić.
6. Podłączyć ponownie złącze elektryczne.
7. Zamontować ponownie światło przeciw-
mgielne, tak aby zadziałały zatrzaski po
jego prawej i lewej stronie.
Światła cofania
1. Otworzyć tylną klapę.
2. Za pomocą odpowiedniego narzędzia
zdjąć panel dostępowy lamp nadwozia
i zdemontować panel dostępowy świateł
w tylnej klapie.
3. Odłączyć złącze elektryczne, naciskając
element mocujący.4. Wyjąć żarówkę i zamontować nową,
upewniając się, że jest zamocowana
prawidłowo.
5. Podłączyć ponownie złącze elektryczne.
6. Założyć ponownie panele dostępowe,
upewniając się, że są prawidłowo
przymocowane.
7. Zamknąć tylną klapę.
Trzecie światło stop
Trzecie światło stopu ma źródło światła LED.
W celu wymiany należy się skontaktować
z autoryzowanym dealerem.
Oświetlenie tablicy rejestracyjnej
Oświetlenie tablicy rejestracyjnej ma źródło
światła LED. W celu wymiany należy się
skontaktować z autoryzowanym dealerem.
BEZPIECZNIKI
OSTRZEŻENIE!
•W przypadku wymiany przepalonego bez-
piecznika zawsze należy używać odpo-
wiedniego zamiennego bezpiecznika o ta-
OSTRZEŻENIE!
kim samym prądzie znamionowym jak ory-
ginalny bezpiecznik. Nigdy nie należy wy-
mieniać bezpiecznika na bezpiecznik
o wyższym prądzie znamionowym. Nigdy
nie należy zastępować bezpieczników me-
talowymi przewodami ani innymi materia-
łami. Nie umieszczać bezpiecznika
w gnieździe bezpiecznika głównego ani
odwrotnie. Zastosowanie niewłaściwych
bezpieczników może spowodować po-
ważne obrażenia ciała, pożar oraz/lub
straty materialne.
•Przed wymianą bezpiecznika należy upew-
nić się, że zapłon jest wyłączony oraz że
wszystkie odbiorniki/urządzenia są wyłą-
czone oraz/lub odłączone.
• Jeśli nowo zamontowany bezpiecznik
ponownie się przepali, należy skontak-
tować się z autoryzowanym dealerem.
• Jeśli przepali się główny bezpiecznik
ochronny układu bezpieczeństwa (sys-
tem poduszek powietrznych, układ ha-
mulcowy) lub bezpiecznik układu kie-
rowniczego, należy skontaktować się
z autoryzowanym dealerem.
W SYTUACJACH AWARYJNYCH
230

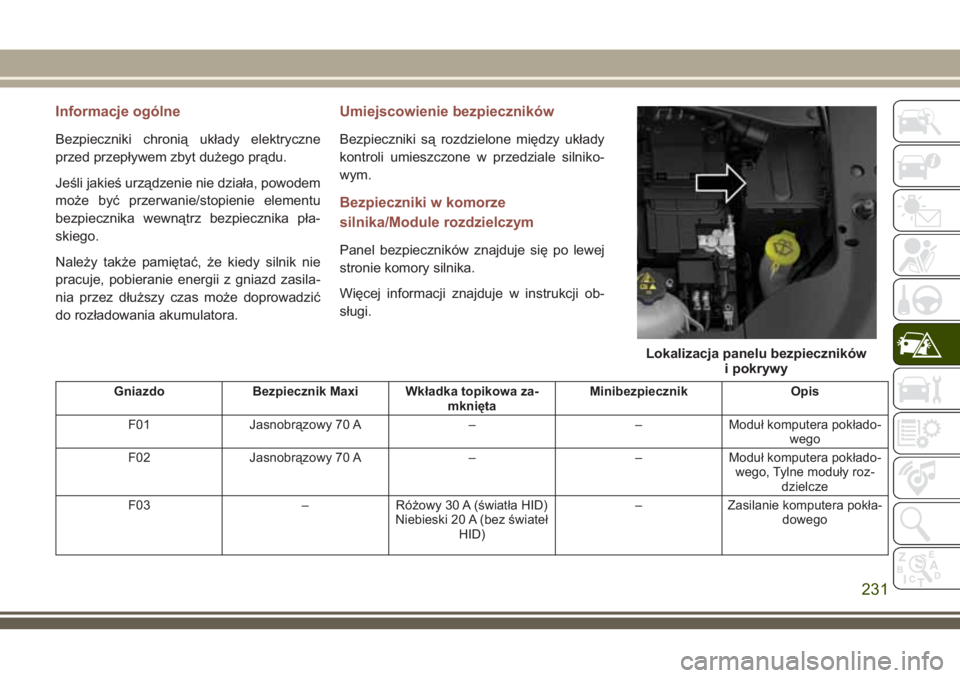

Informacje ogólne
Bezpieczniki chronią układy elektryczne
przed przepływem zbyt dużego prądu.
Jeśli jakieś urządzenie nie działa, powodem
może być przerwanie/stopienie elementu
bezpiecznika wewnątrz bezpiecznika pła-
skiego.
Należy także pamiętać, że kiedy silnik nie
pracuje, pobieranie energii z gniazd zasila-
nia przez dłuższy czas może doprowadzić
do rozładowania akumulatora.
Umiejscowienie bezpieczników
Bezpieczniki są rozdzielone między układy
kontroli umieszczone w przedziale silniko-
wym.
Bezpieczniki w komorze
silnika/Module rozdzielczym
Panel bezpieczników znajduje się po lewej
stronie komory silnika.
Więcej informacji znajduje w instrukcji ob-
sługi.
Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F01 Jasnobrązowy 70 A – – Moduł komputera pokłado-
wego
F02 Jasnobrązowy 70 A – – Moduł komputera pokłado-
wego, Tylne moduły roz-
dzielcze
F03 – Różowy 30 A (światła HID)
Niebieski 20 A (bez świateł
HID)– Zasilanie komputera pokła-
dowego
Lokalizacja panelu bezpieczników
i pokrywy
231

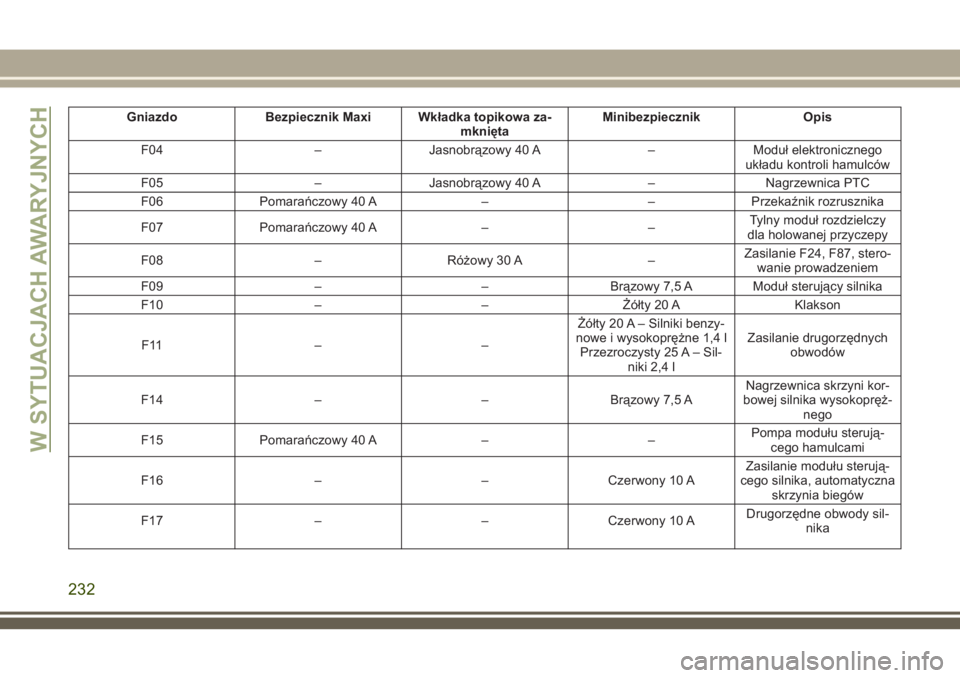

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F04 – Jasnobrązowy 40 A – Moduł elektronicznego
układu kontroli hamulców
F05 – Jasnobrązowy 40 A – Nagrzewnica PTC
F06 Pomarańczowy 40 A – – Przekaźnik rozrusznika
F07 Pomarańczowy 40 A – –Tylny moduł rozdzielczy
dla holowanej przyczepy
F08 – Różowy 30 A –Zasilanie F24, F87, stero-
wanie prowadzeniem
F09 – – Brązowy 7,5 A Moduł sterujący silnika
F10 – – Żółty 20 A Klakson
F11 – –Żółty 20 A – Silniki benzy-
nowe i wysokoprężne 1,4 l
Przezroczysty 25 A – Sil-
niki 2,4 lZasilanie drugorzędnych
obwodów
F14 – – Brązowy 7,5 ANagrzewnica skrzyni kor-
bowej silnika wysokopręż-
nego
F15 Pomarańczowy 40 A – –Pompa modułu sterują-
cego hamulcami
F16 – – Czerwony 10 AZasilanie modułu sterują-
cego silnika, automatyczna
skrzynia biegów
F17 – – Czerwony 10 ADrugorzędne obwody sil-
nika
W SYTUACJACH AWARYJNYCH
232

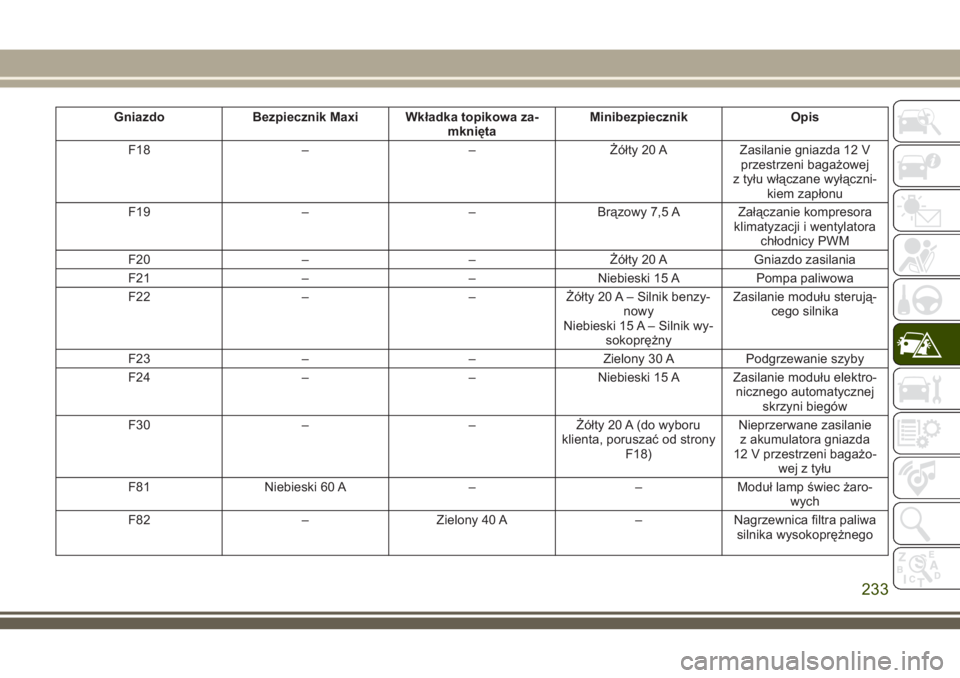

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F18 – – Żółty 20 A Zasilanie gniazda 12 V
przestrzeni bagażowej
z tyłu włączane wyłączni-
kiem zapłonu
F19 – – Brązowy 7,5 A Załączanie kompresora
klimatyzacji i wentylatora
chłodnicy PWM
F20 – – Żółty 20 A Gniazdo zasilania
F21 – – Niebieski 15 A Pompa paliwowa
F22 – – Żółty 20 A – Silnik benzy-
nowy
Niebieski 15 A – Silnik wy-
sokoprężnyZasilanie modułu sterują-
cego silnika
F23 – – Zielony 30 A Podgrzewanie szyby
F24 – – Niebieski 15 A Zasilanie modułu elektro-
nicznego automatycznej
skrzyni biegów
F30 – – Żółty 20 A (do wyboru
klienta, poruszać od strony
F18)Nieprzerwane zasilanie
z akumulatora gniazda
12 V przestrzeni bagażo-
wej z tyłu
F81 Niebieski 60 A – – Moduł lamp świec żaro-
wych
F82 – Zielony 40 A – Nagrzewnica filtra paliwa
silnika wysokoprężnego
233

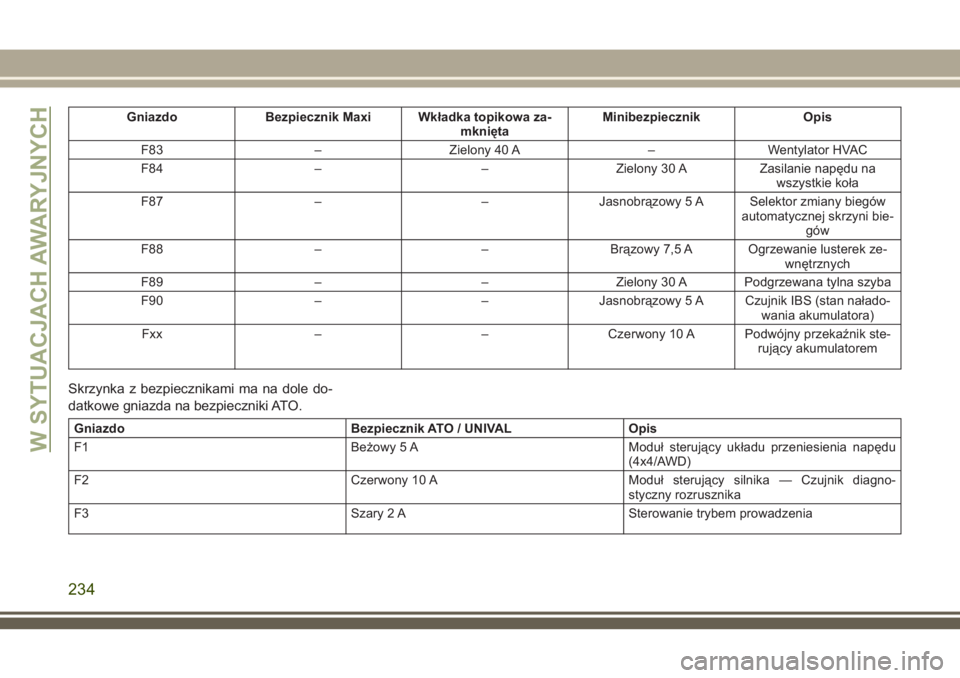

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F83 – Zielony 40 A – Wentylator HVAC
F84 – – Zielony 30 A Zasilanie napędu na
wszystkie koła
F87 – – Jasnobrązowy 5 A Selektor zmiany biegów
automatycznej skrzyni bie-
gów
F88 – – Brązowy 7,5 A Ogrzewanie lusterek ze-
wnętrznych
F89 – – Zielony 30 A Podgrzewana tylna szyba
F90 – – Jasnobrązowy 5 A Czujnik IBS (stan nałado-
wania akumulatora)
Fxx – – Czerwony 10 A Podwójny przekaźnik ste-
rujący akumulatorem
Skrzynka z bezpiecznikami ma na dole do-
datkowe gniazda na bezpieczniki ATO.
Gniazdo Bezpiecznik ATO / UNIVAL Opis
F1 Beżowy 5 A Moduł sterujący układu przeniesienia napędu
(4x4/AWD)
F2 Czerwony 10 A Moduł sterujący silnika — Czujnik diagno-
styczny rozrusznika
F3 Szary 2 A Sterowanie trybem prowadzenia
W SYTUACJACH AWARYJNYCH
234

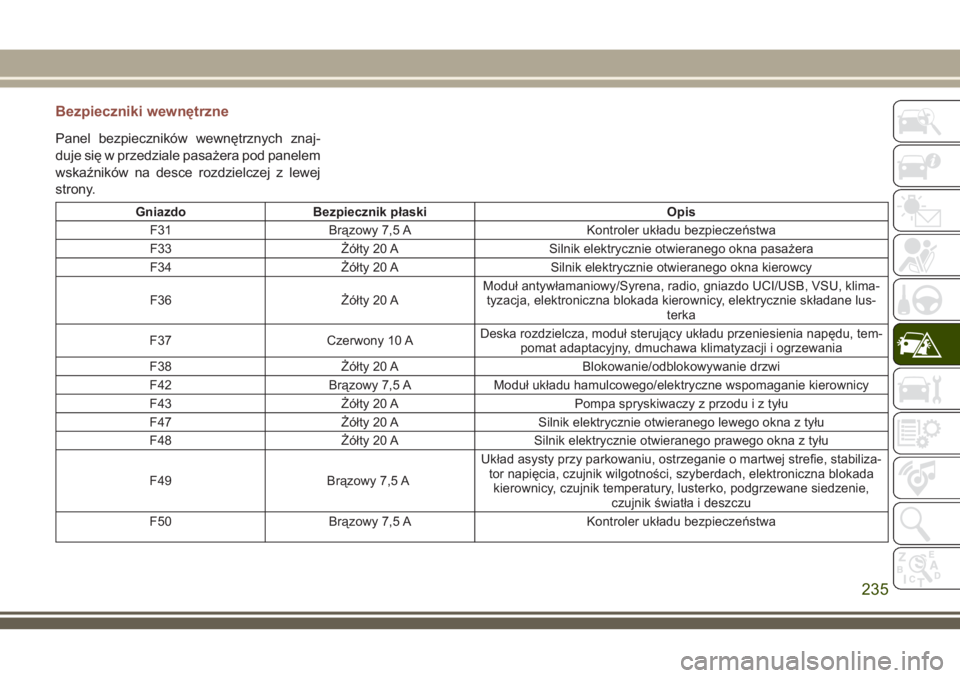

Bezpieczniki wewnętrzne
Panel bezpieczników wewnętrznych znaj-
duje się w przedziale pasażera pod panelem
wskaźników na desce rozdzielczej z lewej
strony.
Gniazdo Bezpiecznik płaski Opis
F31 Brązowy 7,5 A Kontroler układu bezpieczeństwa
F33 Żółty 20 A Silnik elektrycznie otwieranego okna pasażera
F34 Żółty 20 A Silnik elektrycznie otwieranego okna kierowcy
F36 Żółty 20 AModuł antywłamaniowy/Syrena, radio, gniazdo UCI/USB, VSU, klima-
tyzacja, elektroniczna blokada kierownicy, elektrycznie składane lus-
terka
F37 Czerwony 10 ADeska rozdzielcza, moduł sterujący układu przeniesienia napędu, tem-
pomat adaptacyjny, dmuchawa klimatyzacji i ogrzewania
F38 Żółty 20 A Blokowanie/odblokowywanie drzwi
F42 Brązowy 7,5 A Moduł układu hamulcowego/elektryczne wspomaganie kierownicy
F43 Żółty 20 A Pompa spryskiwaczy z przodu i z tyłu
F47 Żółty 20 A Silnik elektrycznie otwieranego lewego okna z tyłu
F48 Żółty 20 A Silnik elektrycznie otwieranego prawego okna z tyłu
F49 Brązowy 7,5 AUkład asysty przy parkowaniu, ostrzeganie o martwej strefie, stabiliza-
tor napięcia, czujnik wilgotności, szyberdach, elektroniczna blokada
kierownicy, czujnik temperatury, lusterko, podgrzewane siedzenie,
czujnik światła i deszczu
F50 Brązowy 7,5 A Kontroler układu bezpieczeństwa
235

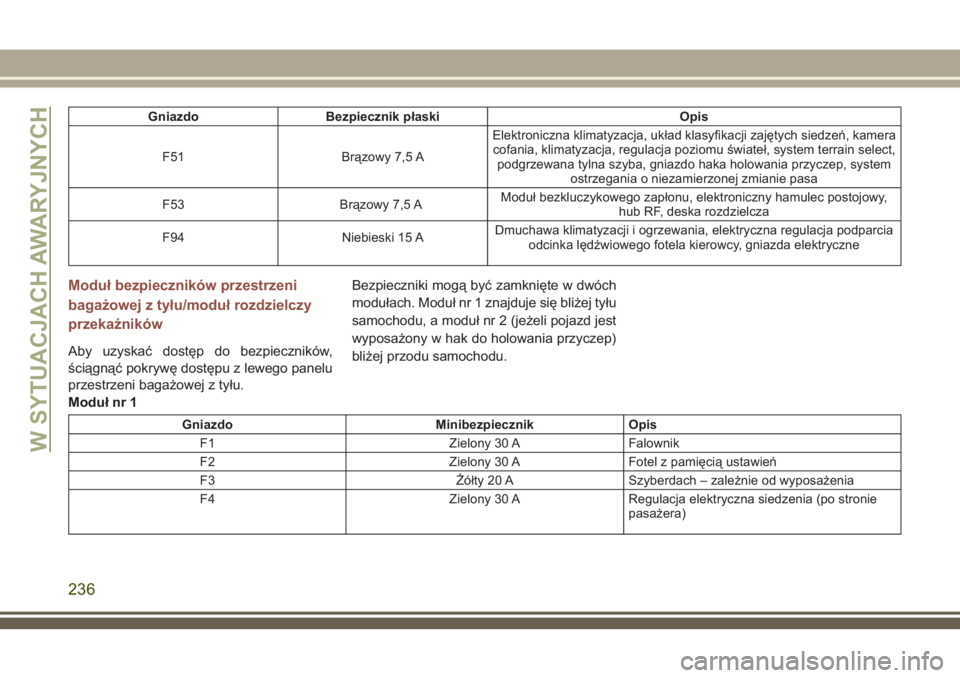

Gniazdo Bezpiecznik płaski Opis
F51 Brązowy 7,5 AElektroniczna klimatyzacja, układ klasyfikacji zajętych siedzeń, kamera
cofania, klimatyzacja, regulacja poziomu świateł, system terrain select,
podgrzewana tylna szyba, gniazdo haka holowania przyczep, system
ostrzegania o niezamierzonej zmianie pasa
F53 Brązowy 7,5 AModuł bezkluczykowego zapłonu, elektroniczny hamulec postojowy,
hub RF, deska rozdzielcza
F94 Niebieski 15 ADmuchawa klimatyzacji i ogrzewania, elektryczna regulacja podparcia
odcinka lędźwiowego fotela kierowcy, gniazda elektryczne
Moduł bezpieczników przestrzeni
bagażowej z tyłu/moduł rozdzielczy
przekaźników
Aby uzyskać dostęp do bezpieczników,
ściągnąć pokrywę dostępu z lewego panelu
przestrzeni bagażowej z tyłu.Bezpieczniki mogą być zamknięte w dwóch
modułach. Moduł nr 1 znajduje się bliżej tyłu
samochodu, a moduł nr 2 (jeżeli pojazd jest
wyposażony w hak do holowania przyczep)
bliżej przodu samochodu.
Moduł nr 1
Gniazdo Minibezpiecznik Opis
F1 Zielony 30 A Falownik
F2 Zielony 30 A Fotel z pamięcią ustawień
F3 Żółty 20 A Szyberdach – zależnie od wyposażenia
F4 Zielony 30 A Regulacja elektryczna siedzenia (po stronie
pasażera)
W SYTUACJACH AWARYJNYCH
236

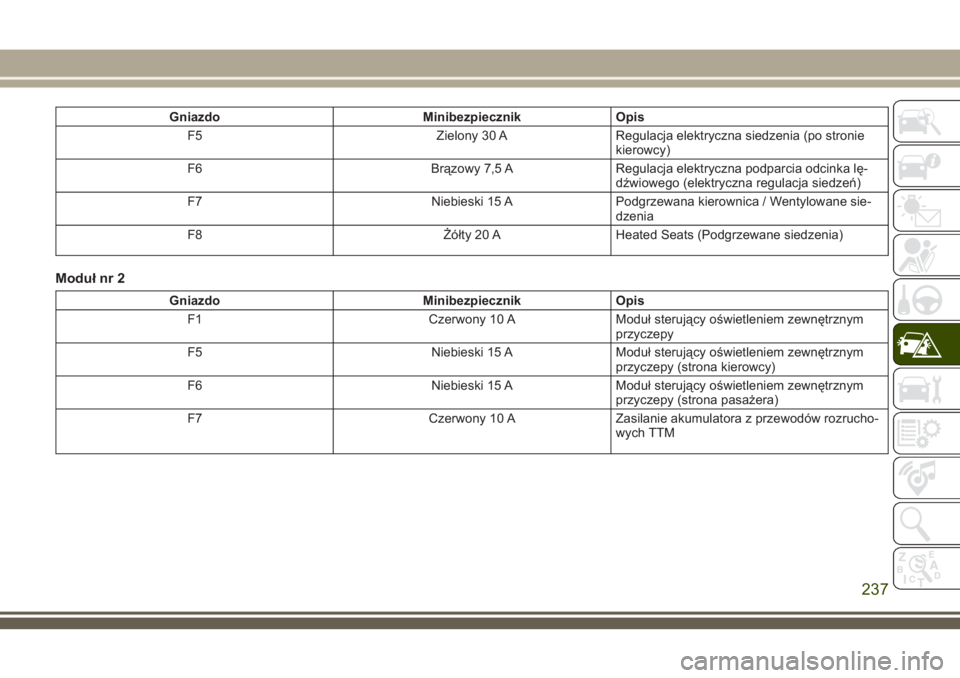

Gniazdo Minibezpiecznik Opis
F5 Zielony 30 A Regulacja elektryczna siedzenia (po stronie
kierowcy)
F6 Brązowy 7,5 A Regulacja elektryczna podparcia odcinka lę-
dźwiowego (elektryczna regulacja siedzeń)
F7 Niebieski 15 A Podgrzewana kierownica / Wentylowane sie-
dzenia
F8 Żółty 20 A Heated Seats (Podgrzewane siedzenia)
Moduł nr 2
Gniazdo Minibezpiecznik Opis
F1 Czerwony 10 A Moduł sterujący oświetleniem zewnętrznym
przyczepy
F5 Niebieski 15 A Moduł sterujący oświetleniem zewnętrznym
przyczepy (strona kierowcy)
F6 Niebieski 15 A Moduł sterujący oświetleniem zewnętrznym
przyczepy (strona pasażera)
F7 Czerwony 10 A Zasilanie akumulatora z przewodów rozrucho-
wych TTM
237

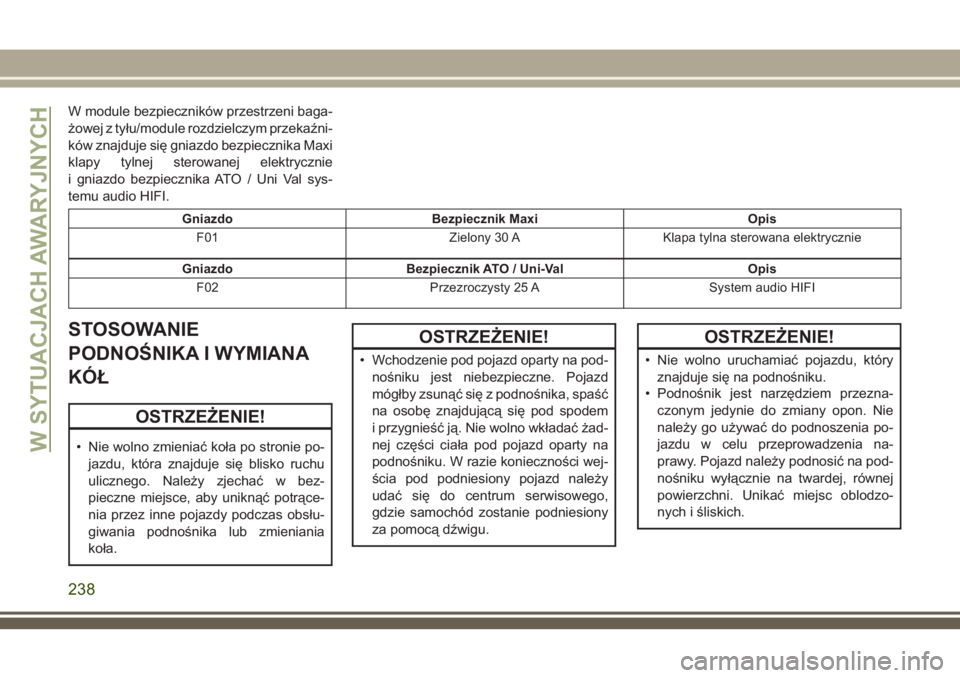

W module bezpieczników przestrzeni baga-
żowej z tyłu/module rozdzielczym przekaźni-
ków znajduje się gniazdo bezpiecznika Maxi
klapy tylnej sterowanej elektrycznie
i gniazdo bezpiecznika ATO / Uni Val sys-
temu audio HIFI.
Gniazdo Bezpiecznik Maxi Opis
F01 Zielony 30 A Klapa tylna sterowana elektrycznie
Gniazdo Bezpiecznik ATO / Uni-Val Opis
F02 Przezroczysty 25 A System audio HIFI
STOSOWANIE
PODNOŚNIKA I WYMIANA
KÓŁ
OSTRZEŻENIE!
• Nie wolno zmieniać koła po stronie po-
jazdu, która znajduje się blisko ruchu
ulicznego. Należy zjechać w bez-
pieczne miejsce, aby uniknąć potrące-
nia przez inne pojazdy podczas obsłu-
giwania podnośnika lub zmieniania
koła.
OSTRZEŻENIE!
• Wchodzenie pod pojazd oparty na pod-
nośniku jest niebezpieczne. Pojazd
mógłby zsunąć się z podnośnika, spaść
na osobę znajdującą się pod spodem
i przygnieść ją. Nie wolno wkładać żad-
nej części ciała pod pojazd oparty na
podnośniku. W razie konieczności wej-
ścia pod podniesiony pojazd należy
udać się do centrum serwisowego,
gdzie samochód zostanie podniesiony
za pomocą dźwigu.
OSTRZEŻENIE!
• Nie wolno uruchamiać pojazdu, który
znajduje się na podnośniku.
• Podnośnik jest narzędziem przezna-
czonym jedynie do zmiany opon. Nie
należy go używać do podnoszenia po-
jazdu w celu przeprowadzenia na-
prawy. Pojazd należy podnosić na pod-
nośniku wyłącznie na twardej, równej
powierzchni. Unikać miejsc oblodzo-
nych i śliskich.
W SYTUACJACH AWARYJNYCH
238
