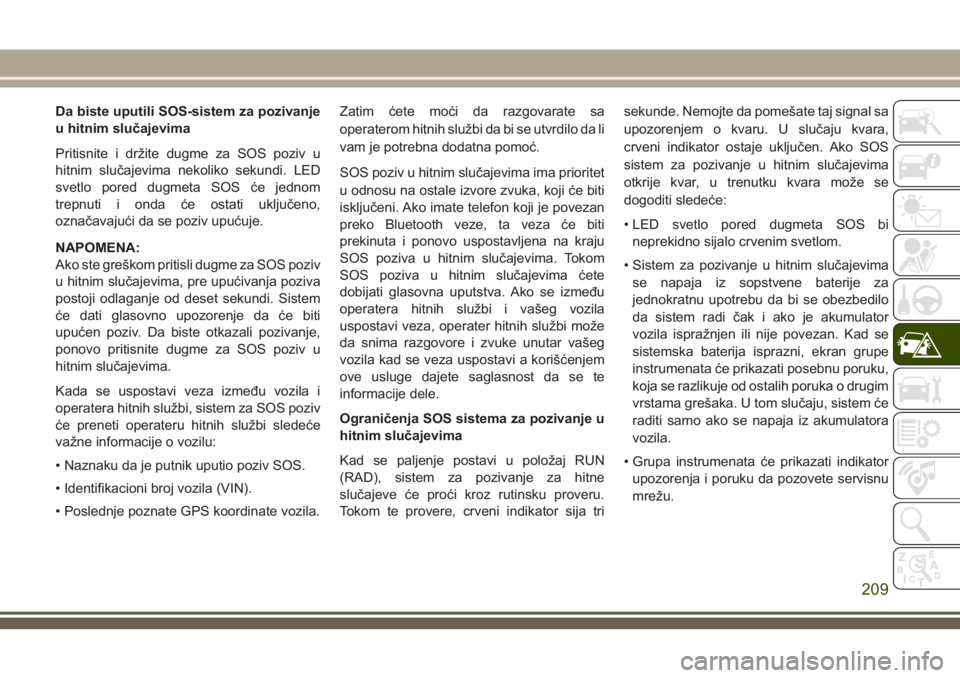

Da biste uputili SOS-sistem za pozivanje
u hitnim slučajevima
Pritisnite i držite dugme za SOS poziv u
hitnim slučajevima nekoliko sekundi. LED
svetlo pored dugmeta SOS će jednom
trepnuti i onda će ostati uključeno,
označavajući da se poziv upućuje.
NAPOMENA:
Ako ste greškom pritisli dugme za SOS poziv
u hitnim slučajevima, pre upućivanja poziva
postoji odlaganje od deset sekundi. Sistem
će dati glasovno upozorenje da će biti
upućen poziv. Da biste otkazali pozivanje,
ponovo pritisnite dugme za SOS poziv u
hitnim slučajevima.
Kada se uspostavi veza između vozila i
operatera hitnih službi, sistem za SOS poziv
će preneti operateru hitnih službi sledeće
važne informacije o vozilu:
• Naznaku da je putnik uputio poziv SOS.
• Identifikacioni broj vozila (VIN).
• Poslednje poznate GPS koordinate vozila.Zatim ćete moći da razgovarate sa
operaterom hitnih službi da bi se utvrdilo da li
vam je potrebna dodatna pomoć.
SOS poziv u hitnim slučajevima ima prioritet
u odnosu na ostale izvore zvuka, koji će biti
isključeni. Ako imate telefon koji je povezan
preko Bluetooth veze, ta veza će biti
prekinuta i ponovo uspostavljena na kraju
SOS poziva u hitnim slučajevima. Tokom
SOS poziva u hitnim slučajevima ćete
dobijati glasovna uputstva. Ako se između
operatera hitnih službi i vašeg vozila
uspostavi veza, operater hitnih službi može
da snima razgovore i zvuke unutar vašeg
vozila kad se veza uspostavi a korišćenjem
ove usluge dajete saglasnost da se te
informacije dele.
Ograničenja SOS sistema za pozivanje u
hitnim slučajevima
Kad se paljenje postavi u položaj RUN
(RAD), sistem za pozivanje za hitne
slučajeve će proći kroz rutinsku proveru.
Tokom te provere, crveni indikator sija trisekunde. Nemojte da pomešate taj signal sa
upozorenjem o kvaru. U slučaju kvara,
crveni indikator ostaje uključen. Ako SOS
sistem za pozivanje u hitnim slučajevima
otkrije kvar, u trenutku kvara može se
dogoditi sledeće:
• LED svetlo pored dugmeta SOS bi
neprekidno sijalo crvenim svetlom.
• Sistem za pozivanje u hitnim slučajevima
se napaja iz sopstvene baterije za
jednokratnu upotrebu da bi se obezbedilo
da sistem radi čak i ako je akumulator
vozila ispražnjen ili nije povezan. Kad se
sistemska baterija isprazni, ekran grupe
instrumenata će prikazati posebnu poruku,
koja se razlikuje od ostalih poruka o drugim
vrstama grešaka. U tom slučaju, sistem će
raditi samo ako se napaja iz akumulatora
vozila.
• Grupa instrumenata će prikazati indikator
upozorenja i poruku da pozovete servisnu
mrežu.
209

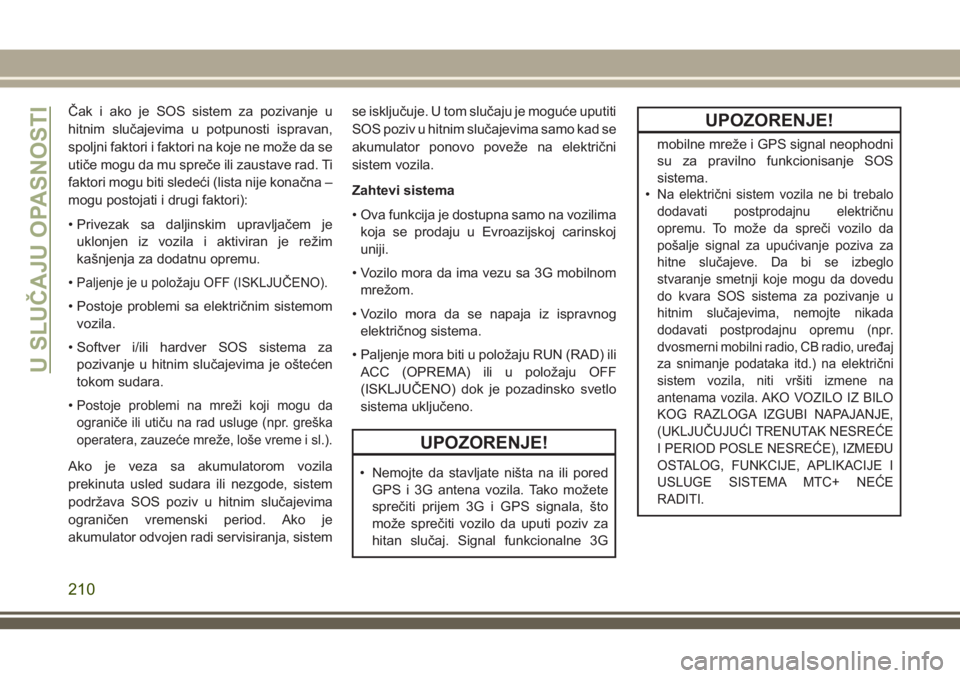

Čak i ako je SOS sistem za pozivanje u
hitnim slučajevima u potpunosti ispravan,
spoljni faktori i faktori na koje ne može da se
utiče mogu da mu spreče ili zaustave rad. Ti
faktori mogu biti sledeći (lista nije konačna –
mogu postojati i drugi faktori):
• Privezak sa daljinskim upravljačem je
uklonjen iz vozila i aktiviran je režim
kašnjenja za dodatnu opremu.
•
Paljenje je u položaju OFF (ISKLJUČENO).
• Postoje problemi sa električnim sistemom
vozila.
• Softver i/ili hardver SOS sistema za
pozivanje u hitnim slučajevima je oštećen
tokom sudara.
•
Postoje problemi na mreži koji mogu da
ograniče ili utiču na rad usluge (npr. greška
operatera, zauzeće mreže, loše vreme i sl.).
Ako je veza sa akumulatorom vozila
prekinuta usled sudara ili nezgode, sistem
podržava SOS poziv u hitnim slučajevima
ograničen vremenski period. Ako je
akumulator odvojen radi servisiranja, sistemse isključuje. U tom slučaju je moguće uputiti
SOS poziv u hitnim slučajevima samo kad se
akumulator ponovo poveže na električni
sistem vozila.
Zahtevi sistema
• Ova funkcija je dostupna samo na vozilima
koja se prodaju u Evroazijskoj carinskoj
uniji.
• Vozilo mora da ima vezu sa 3G mobilnom
mrežom.
• Vozilo mora da se napaja iz ispravnog
električnog sistema.
• Paljenje mora biti u položaju RUN (RAD) ili
ACC (OPREMA) ili u položaju OFF
(ISKLJUČENO) dok je pozadinsko svetlo
sistema uključeno.
UPOZORENJE!
• Nemojte da stavljate ništa na ili pored
GPS i 3G antena vozila. Tako možete
sprečiti prijem 3G i GPS signala, što
može sprečiti vozilo da uputi poziv za
hitan slučaj. Signal funkcionalne 3G
UPOZORENJE!
mobilne mreže i GPS signal neophodni
su za pravilno funkcionisanje SOS
sistema.
•
Na električni sistem vozila ne bi trebalo
dodavati postprodajnu električnu
opremu. To može da spreči vozilo da
pošalje signal za upućivanje poziva za
hitne slučajeve. Da bi se izbeglo
stvaranje smetnji koje mogu da dovedu
do kvara SOS sistema za pozivanje u
hitnim slučajevima, nemojte nikada
dodavati postprodajnu opremu (npr.
dvosmerni mobilni radio, CB radio, uređaj
za snimanje podataka itd.) na električni
sistem vozila, niti vršiti izmene na
antenama vozila. AKO VOZILO IZ BILO
KOG RAZLOGA IZGUBI NAPAJANJE,
(UKLJUČUJUĆI TRENUTAK NESREĆE
I PERIOD POSLE NESREĆE), IZMEĐU
OSTALOG, FUNKCIJE, APLIKACIJE I
USLUGE SISTEMA MTC+ NEĆE
RADITI.
U SLUČAJU OPASNOSTI
210

UPOZORENJE!
• Kontroler sistema za zaštitu (ORC)
aktivira indikator upozorenja za
vazdušni jastuk u grupi instrumenata
ako otkrije kvar u bilo kom delu sistema
sa vazdušnim jastucima. Ako indikator
upozorenja za vazdušni jastuk svetli,
sistem sa vazdušnim jastucima ne radi
kako bi trebalo i SOS sistem za
pozivanje u hitnim slučajevima neće
moći da uputi poziv operateru hitnih
službi. Ako indikator upozorenja za
vazdušni jastuk svetli, obratite se
servisnoj mreži radi hitne provere
sistema sa vazdušnim jastucima.
• Ako zanemarite LED svetlo na dugmetu
SOS sistema za pozivanje u hitnim
slučajevima, možda nećete imati
pristup servisu pozivanja hitnih službi
kad su vam potrebne. Ako LED svetlo
na dugmetu SOS sistema za pozivanje
u hitnim slučajevima sija crveno,
obratite se servisnoj mreži radi hitne
provere sistema za pozivanje hitnih
službi.
UPOZORENJE!
• Ako je bilo ko u vozilu u opasnosti (npr.
vidljiv plamen ili dim, opasni uslovi na
putu ili na lokaciji), nemojte da čekate
da vam se javi operater hitnih službi. Svi
putnici bi trebalo da smesta izađu iz
vozila i pomere se na bezbedno mesto.
• Ako ne održavate svoje vozilo prema
planu održavanja i ako ga redovno ne
proveravate, može nastati šteta na
vozilu i/ili može doći do nezgoda i
povreda.
Najčešća pitanja:
Šta se dešava ako slučajno pritisnem
dugme za SOS poziv u hitnim
slučajevima?
• Ako slučajno pritisnete dugme za hitne
slučajeve, imate 10 sekundi da otkažete
poziv. Da biste otkazali poziv, ponovo
pritisnite dugme.Koje informacije se šalju kad iz vozila
uputim SOS poziv u hitnim slučajevima?
• Uz poslednju poznatu GPS lokaciju se
šalju i određene informacije o vozilu, kao
što je VIN (identifikacioni broj vozila).
Imajte u vidu i da operateri hitnih službi
mogu da snimaju razgovore i zvuke unutar
vašeg vozila kad se veza uspostavi i da
korišćenjem te usluge dajete saglasnost da
se te informacije dele.
Kad bi trebalo da koristim dugme za
SOS poziv u hitnim slučajevima?
• Koristite dugme za SOS poziv u hitnim
slučajevimaISKLJUČIVOako je vama ili
nekom drugom potrebna pomoć u hitnim
situacijama.
211

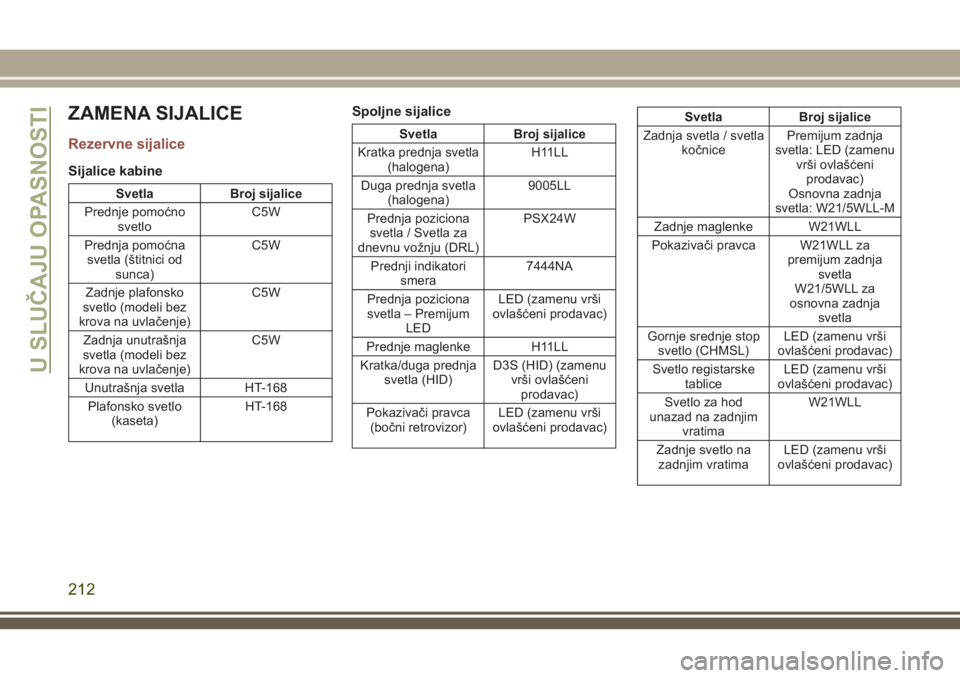

ZAMENA SIJALICE
Rezervne sijalice
Sijalice kabine
Svetla Broj sijalice
Prednje pomoćno
svetloC5W
Prednja pomoćna
svetla (štitnici od
sunca)C5W
Zadnje plafonsko
svetlo (modeli bez
krova na uvlačenje)C5W
Zadnja unutrašnja
svetla (modeli bez
krova na uvlačenje)C5W
Unutrašnja svetla HT-168
Plafonsko svetlo
(kaseta)HT-168
Spoljne sijalice
Svetla Broj sijalice
Kratka prednja svetla
(halogena)H11LL
Duga prednja svetla
(halogena)9005LL
Prednja poziciona
svetla / Svetla za
dnevnu vožnju (DRL)PSX24W
Prednji indikatori
smera7444NA
Prednja poziciona
svetla – Premijum
LEDLED (zamenu vrši
ovlašćeni prodavac)
Prednje maglenke H11LL
Kratka/duga prednja
svetla (HID)D3S (HID) (zamenu
vrši ovlašćeni
prodavac)
Pokazivači pravca
(bočni retrovizor)LED (zamenu vrši
ovlašćeni prodavac)
Svetla Broj sijalice
Zadnja svetla / svetla
kočnicePremijum zadnja
svetla: LED (zamenu
vrši ovlašćeni
prodavac)
Osnovna zadnja
svetla: W21/5WLL-M
Zadnje maglenke W21WLL
Pokazivači pravca W21WLL za
premijum zadnja
svetla
W21/5WLL za
osnovna zadnja
svetla
Gornje srednje stop
svetlo (CHMSL)LED (zamenu vrši
ovlašćeni prodavac)
Svetlo registarske
tabliceLED (zamenu vrši
ovlašćeni prodavac)
Svetlo za hod
unazad na zadnjim
vratimaW21WLL
Zadnje svetlo na
zadnjim vratimaLED (zamenu vrši
ovlašćeni prodavac)
U SLUČAJU OPASNOSTI
212

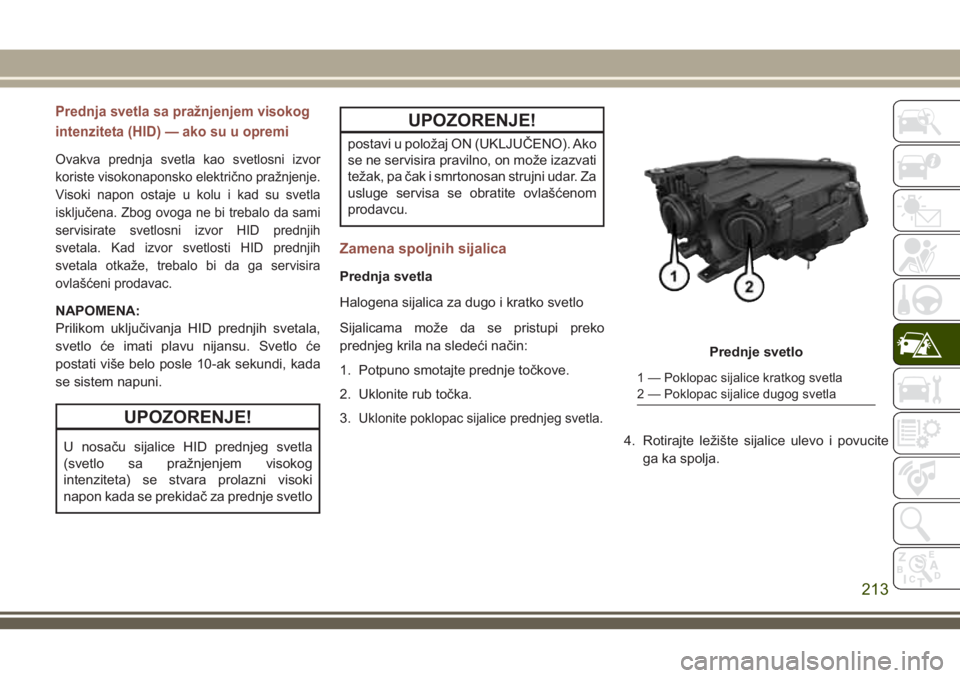

Prednja svetla sa pražnjenjem visokog
intenziteta (HID) — ako su u opremi
Ovakva prednja svetla kao svetlosni izvor
koriste visokonaponsko električno pražnjenje.
Visoki napon ostaje u kolu i kad su svetla
isključena. Zbog ovoga ne bi trebalo da sami
servisirate svetlosni izvor HID prednjih
svetala. Kad izvor svetlosti HID prednjih
svetala otkaže, trebalo bi da ga servisira
ovlašćeni prodavac.
NAPOMENA:
Prilikom uključivanja HID prednjih svetala,
svetlo će imati plavu nijansu. Svetlo će
postati više belo posle 10-ak sekundi, kada
se sistem napuni.
UPOZORENJE!
U nosaču sijalice HID prednjeg svetla
(svetlo sa pražnjenjem visokog
intenziteta) se stvara prolazni visoki
napon kada se prekidač za prednje svetlo
UPOZORENJE!
postavi u položaj ON (UKLJUČENO). Ako
se ne servisira pravilno, on može izazvati
težak, pa čak i smrtonosan strujni udar. Za
usluge servisa se obratite ovlašćenom
prodavcu.
Zamena spoljnih sijalica
Prednja svetla
Halogena sijalica za dugo i kratko svetlo
Sijalicama može da se pristupi preko
prednjeg krila na sledeći način:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3.
Uklonite poklopac sijalice prednjeg svetla.
4. Rotirajte ležište sijalice ulevo i povucite
ga ka spolja.
Prednje svetlo
1 — Poklopac sijalice kratkog svetla
2 — Poklopac sijalice dugog svetla
213

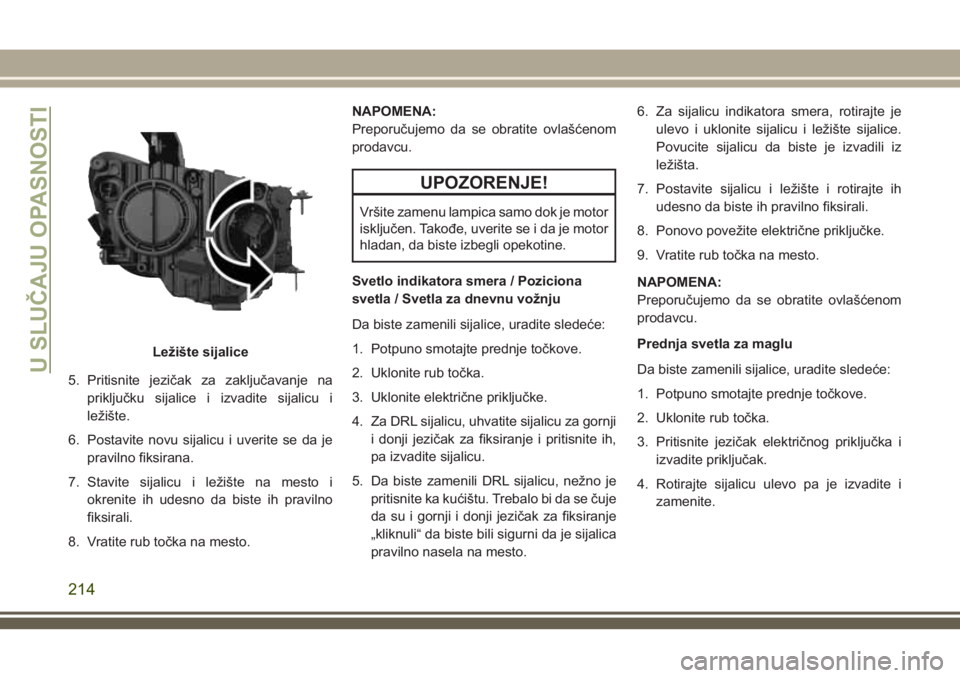

5. Pritisnite jezičak za zaključavanje na
priključku sijalice i izvadite sijalicu i
ležište.
6. Postavite novu sijalicu i uverite se da je
pravilno fiksirana.
7. Stavite sijalicu i ležište na mesto i
okrenite ih udesno da biste ih pravilno
fiksirali.
8. Vratite rub točka na mesto.NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
UPOZORENJE!
Vršite zamenu lampica samo dok je motor
isključen. Takođe, uverite se i da je motor
hladan, da biste izbegli opekotine.
Svetlo indikatora smera / Poziciona
svetla / Svetla za dnevnu vožnju
Da biste zamenili sijalice, uradite sledeće:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Uklonite električne priključke.
4. Za DRL sijalicu, uhvatite sijalicu za gornji
i donji jezičak za fiksiranje i pritisnite ih,
pa izvadite sijalicu.
5. Da biste zamenili DRL sijalicu, nežno je
pritisnite ka kućištu. Trebalo bi da se čuje
da su i gornji i donji jezičak za fiksiranje
„kliknuli“ da biste bili sigurni da je sijalica
pravilno nasela na mesto.6. Za sijalicu indikatora smera, rotirajte je
ulevo i uklonite sijalicu i ležište sijalice.
Povucite sijalicu da biste je izvadili iz
ležišta.
7. Postavite sijalicu i ležište i rotirajte ih
udesno da biste ih pravilno fiksirali.
8. Ponovo povežite električne priključke.
9. Vratite rub točka na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
Prednja svetla za maglu
Da biste zamenili sijalice, uradite sledeće:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Pritisnite jezičak električnog priključka i
izvadite priključak.
4. Rotirajte sijalicu ulevo pa je izvadite i
zamenite.
Ležište sijalice
U SLUČAJU OPASNOSTI
214

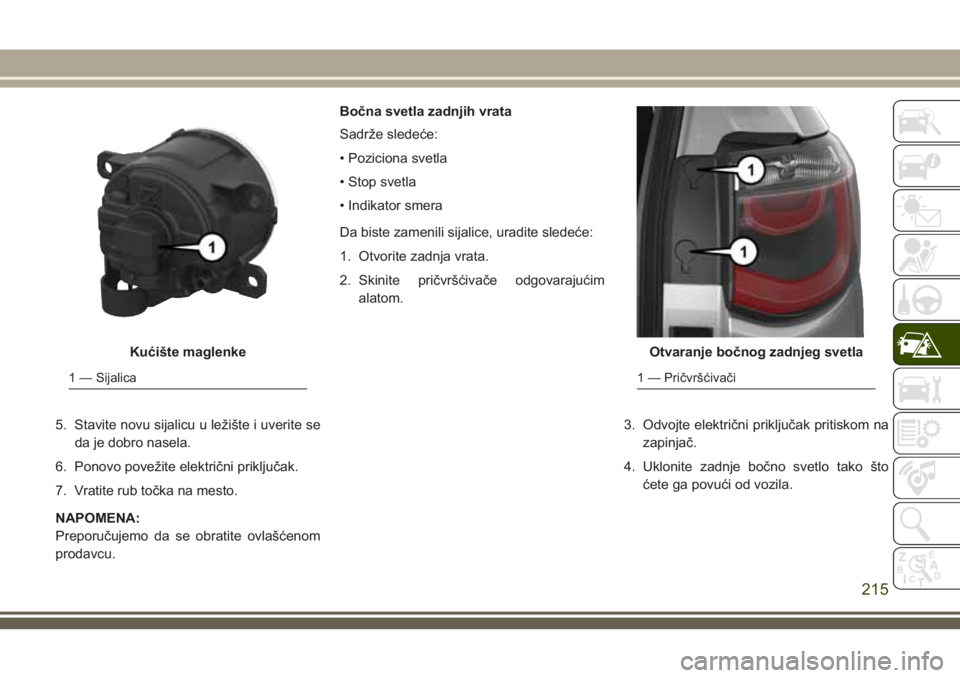

5. Stavite novu sijalicu u ležište i uverite se
da je dobro nasela.
6. Ponovo povežite električni priključak.
7. Vratite rub točka na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.Bočna svetla zadnjih vrata
Sadrže sledeće:
• Poziciona svetla
• Stop svetla
• Indikator smera
Da biste zamenili sijalice, uradite sledeće:
1. Otvorite zadnja vrata.
2. Skinite pričvršćivače odgovarajućim
alatom.
3. Odvojte električni priključak pritiskom na
zapinjač.
4. Uklonite zadnje bočno svetlo tako što
ćete ga povući od vozila.
Kućište maglenke
1 — Sijalica
Otvaranje bočnog zadnjeg svetla
1 — Pričvršćivači
215

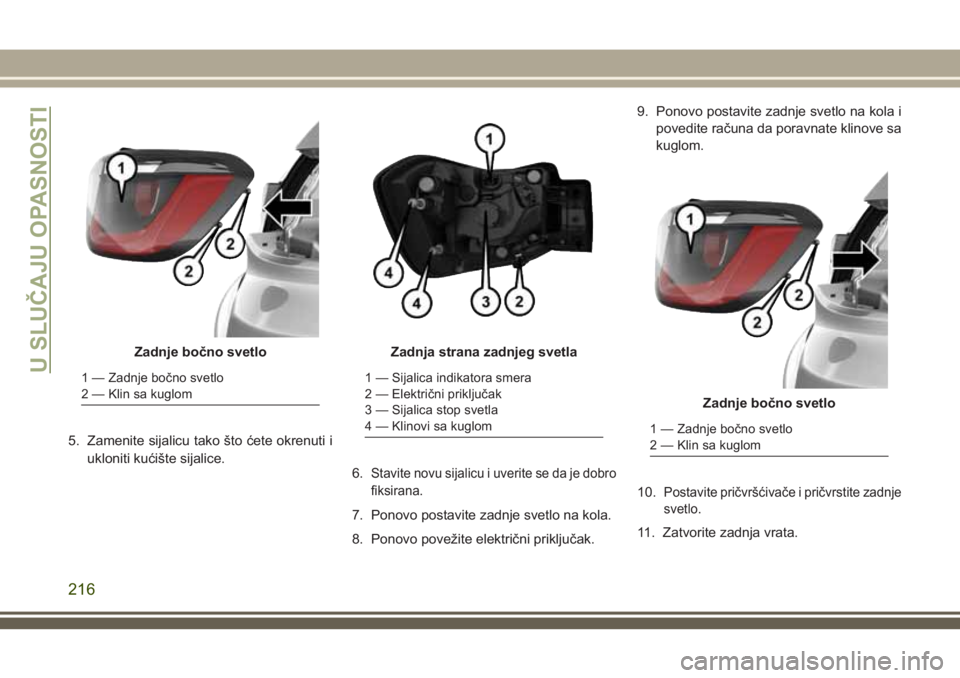

5. Zamenite sijalicu tako što ćete okrenuti i
ukloniti kućište sijalice.
6.
Stavite novu sijalicu i uverite se da je dobro
fiksirana.
7. Ponovo postavite zadnje svetlo na kola.
8. Ponovo povežite električni priključak.9. Ponovo postavite zadnje svetlo na kola i
povedite računa da poravnate klinove sa
kuglom.
10.
Postavite pričvršćivače i pričvrstite zadnje
svetlo.
11. Zatvorite zadnja vrata.
Zadnje bočno svetlo
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
Zadnja strana zadnjeg svetla
1 — Sijalica indikatora smera
2 — Električni priključak
3 — Sijalica stop svetla
4 — Klinovi sa kuglom
Zadnje bočno svetlo
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
U SLUČAJU OPASNOSTI
216

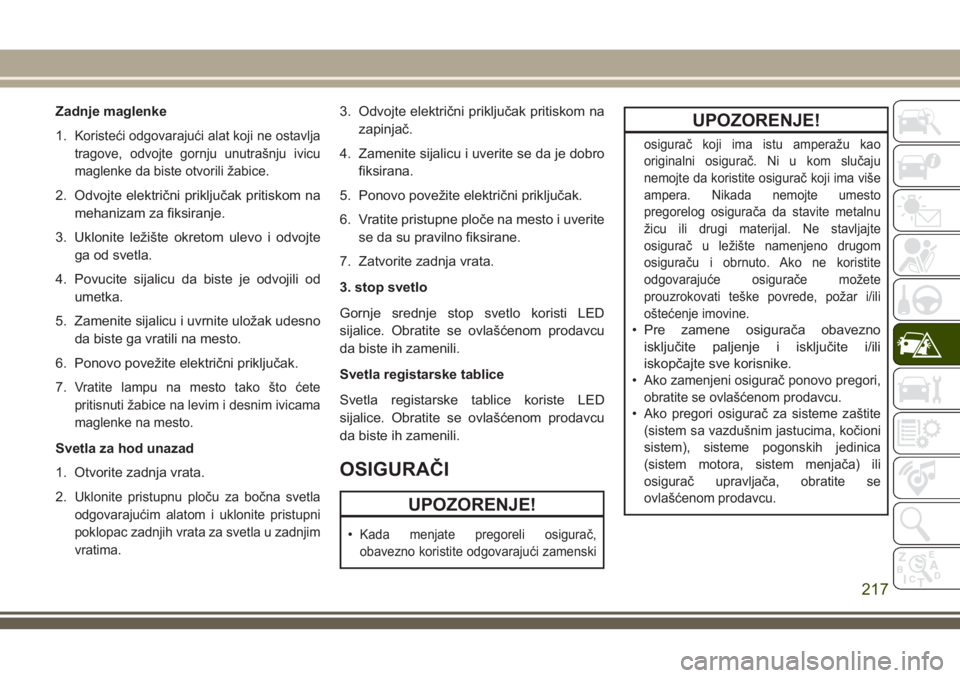

Zadnje maglenke
1.
Koristeći odgovarajući alat koji ne ostavlja
tragove, odvojte gornju unutrašnju ivicu
maglenke da biste otvorili žabice.
2. Odvojte električni priključak pritiskom na
mehanizam za fiksiranje.
3. Uklonite ležište okretom ulevo i odvojte
ga od svetla.
4. Povucite sijalicu da biste je odvojili od
umetka.
5. Zamenite sijalicu i uvrnite uložak udesno
da biste ga vratili na mesto.
6. Ponovo povežite električni priključak.
7.
Vratite lampu na mesto tako što ćete
pritisnuti žabice na levim i desnim ivicama
maglenke na mesto.
Svetla za hod unazad
1. Otvorite zadnja vrata.
2.
Uklonite pristupnu ploču za bočna svetla
odgovarajućim alatom i uklonite pristupni
poklopac zadnjih vrata za svetla u zadnjim
vratima.
3. Odvojte električni priključak pritiskom na
zapinjač.
4. Zamenite sijalicu i uverite se da je dobro
fiksirana.
5. Ponovo povežite električni priključak.
6. Vratite pristupne ploče na mesto i uverite
se da su pravilno fiksirane.
7. Zatvorite zadnja vrata.
3. stop svetlo
Gornje srednje stop svetlo koristi LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
Svetla registarske tablice
Svetla registarske tablice koriste LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
OSIGURAČI
UPOZORENJE!
•Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući zamenski
UPOZORENJE!
osigurač koji ima istu amperažu kao
originalni osigurač. Ni u kom slučaju
nemojte da koristite osigurač koji ima više
ampera. Nikada nemojte umesto
pregorelog osigurača da stavite metalnu
žicu ili drugi materijal. Ne stavljajte
osigurač u ležište namenjeno drugom
osiguraču i obrnuto. Ako ne koristite
odgovarajuće osigurače možete
prouzrokovati teške povrede, požar i/ili
oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
•
Ako zamenjeni osigurač ponovo pregori,
obratite se ovlašćenom prodavcu.
•Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima, kočioni
sistem), sisteme pogonskih jedinica
(sistem motora, sistem menjača) ili
osigurač upravljača, obratite se
ovlašćenom prodavcu.
217

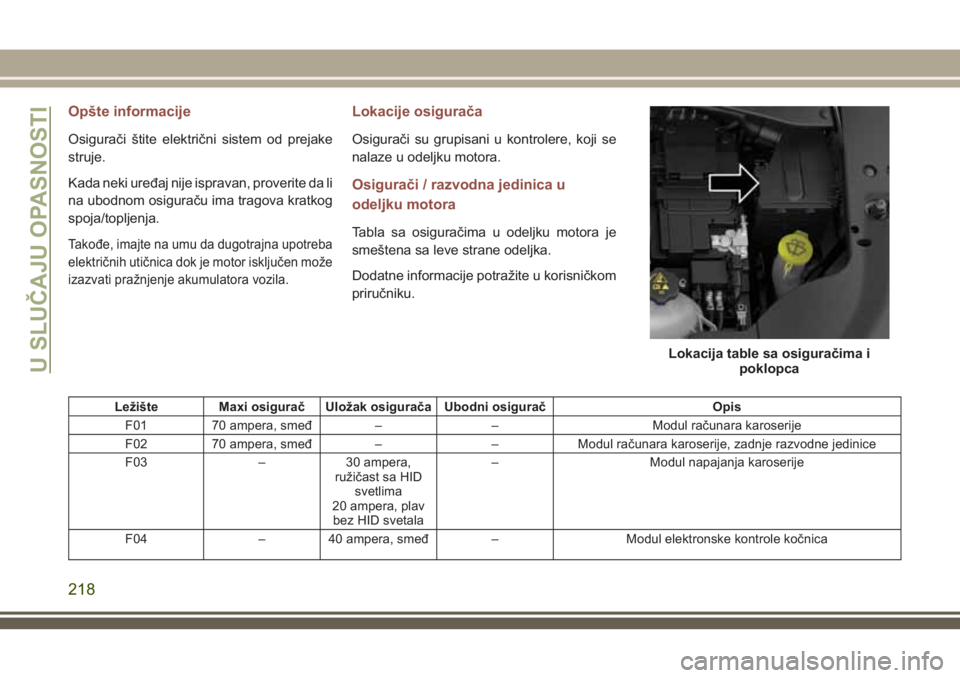

Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.
Takođe, imajte na umu da dugotrajna upotreba
električnih utičnica dok je motor isključen može
izazvati pražnjenje akumulatora vozila.
Lokacije osigurača
Osigurači su grupisani u kontrolere, koji se
nalaze u odeljku motora.
Osigurači / razvodna jedinica u
odeljku motora
Tabla sa osiguračima u odeljku motora je
smeštena sa leve strane odeljka.
Dodatne informacije potražite u korisničkom
priručniku.
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
F01 70 ampera, smeđ – – Modul računara karoserije
F02 70 ampera, smeđ – – Modul računara karoserije, zadnje razvodne jedinice
F03 – 30 ampera,
ružičast sa HID
svetlima
20 ampera, plav
bez HID svetala– Modul napajanja karoserije
F04 – 40 ampera, smeđ – Modul elektronske kontrole kočnica
Lokacija table sa osiguračima i
poklopcaU SLUČAJU OPASNOSTI
218
