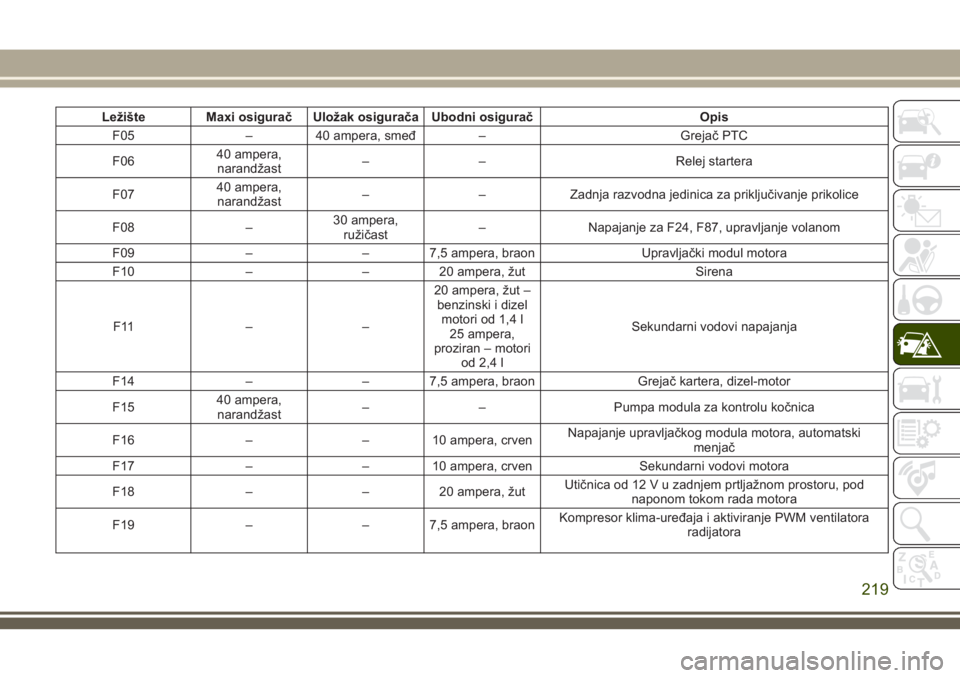

Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
F05 – 40 ampera, smeđ – Grejač PTC
F0640 ampera,
narandžast– – Relej startera
F0740 ampera,
narandžast– – Zadnja razvodna jedinica za priključivanje prikolice
F08 –30 ampera,
ružičast– Napajanje za F24, F87, upravljanje volanom
F09 – – 7,5 ampera, braon Upravljački modul motora
F10 – – 20 ampera, žut Sirena
F11 – –20 ampera, žut –
benzinski i dizel
motori od 1,4 l
25 ampera,
proziran – motori
od 2,4 lSekundarni vodovi napajanja
F14 – – 7,5 ampera, braon Grejač kartera, dizel-motor
F1540 ampera,
narandžast– – Pumpa modula za kontrolu kočnica
F16 – – 10 ampera, crvenNapajanje upravljačkog modula motora, automatski
menjač
F17 – – 10 ampera, crven Sekundarni vodovi motora
F18 – – 20 ampera, žutUtičnica od 12 V u zadnjem prtljažnom prostoru, pod
naponom tokom rada motora
F19 – – 7,5 ampera, braonKompresor klima-uređaja i aktiviranje PWM ventilatora
radijatora
219

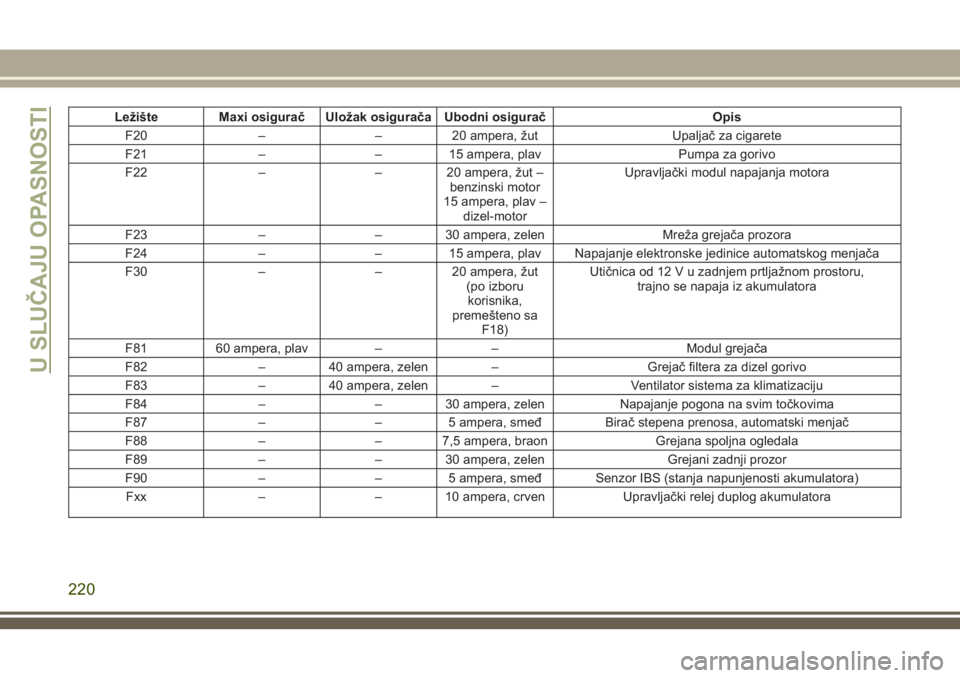

Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
F20 – – 20 ampera, žut Upaljač za cigarete
F21 – – 15 ampera, plav Pumpa za gorivo
F22 – – 20 ampera, žut –
benzinski motor
15 ampera, plav –
dizel-motorUpravljački modul napajanja motora
F23 – – 30 ampera, zelen Mreža grejača prozora
F24 – – 15 ampera, plav Napajanje elektronske jedinice automatskog menjača
F30 – – 20 ampera, žut
(po izboru
korisnika,
premešteno sa
F18)Utičnica od 12 V u zadnjem prtljažnom prostoru,
trajno se napaja iz akumulatora
F81 60 ampera, plav – – Modul grejača
F82 – 40 ampera, zelen – Grejač filtera za dizel gorivo
F83 – 40 ampera, zelen – Ventilator sistema za klimatizaciju
F84 – – 30 ampera, zelen Napajanje pogona na svim točkovima
F87 – – 5 ampera, smeđ Birač stepena prenosa, automatski menjač
F88 – – 7,5 ampera, braon Grejana spoljna ogledala
F89 – – 30 ampera, zelen Grejani zadnji prozor
F90 – – 5 ampera, smeđ Senzor IBS (stanja napunjenosti akumulatora)
Fxx – – 10 ampera, crven Upravljački relej duplog akumulatora
U SLUČAJU OPASNOSTI
220

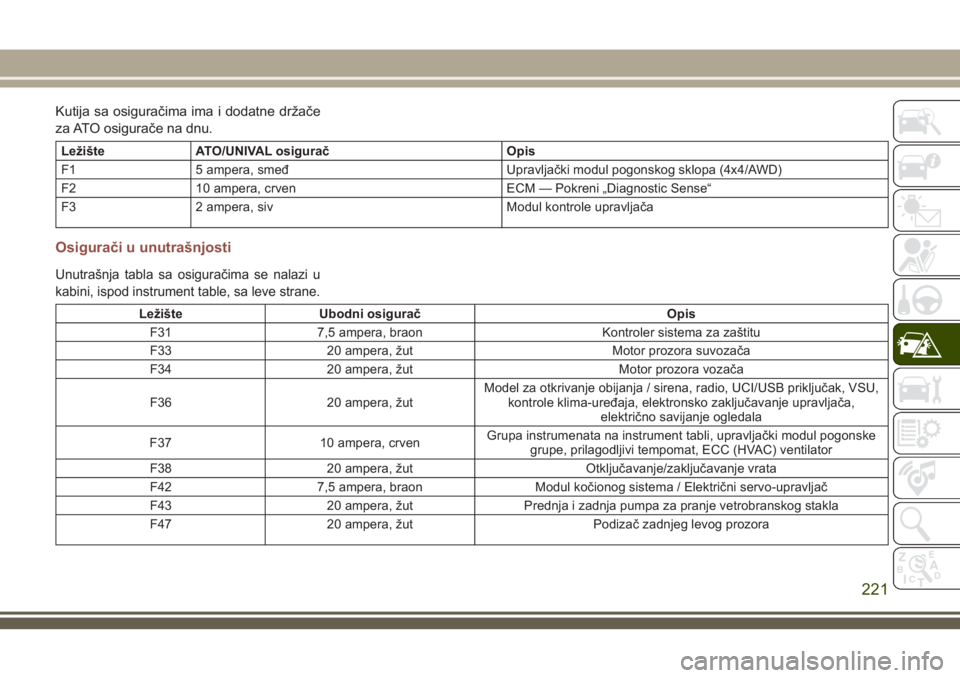

Kutija sa osiguračima ima i dodatne držače
za ATO osigurače na dnu.
Ležište ATO/UNIVAL osigurač Opis
F1 5 ampera, smeđ Upravljački modul pogonskog sklopa (4x4/AWD)
F2 10 ampera, crven ECM — Pokreni „Diagnostic Sense“
F3 2 ampera, siv Modul kontrole upravljača
Osigurači u unutrašnjosti
Unutrašnja tabla sa osiguračima se nalazi u
kabini, ispod instrument table, sa leve strane.
Ležište Ubodni osigurač Opis
F31 7,5 ampera, braon Kontroler sistema za zaštitu
F33 20 ampera, žut Motor prozora suvozača
F34 20 ampera, žut Motor prozora vozača
F36 20 ampera, žutModel za otkrivanje obijanja / sirena, radio, UCI/USB priključak, VSU,
kontrole klima-uređaja, elektronsko zaključavanje upravljača,
električno savijanje ogledala
F37 10 ampera, crvenGrupa instrumenata na instrument tabli, upravljački modul pogonske
grupe, prilagodljivi tempomat, ECC (HVAC) ventilator
F38 20 ampera, žut Otključavanje/zaključavanje vrata
F42 7,5 ampera, braon Modul kočionog sistema / Električni servo-upravljač
F43 20 ampera, žut Prednja i zadnja pumpa za pranje vetrobranskog stakla
F47 20 ampera, žut Podizač zadnjeg levog prozora
221

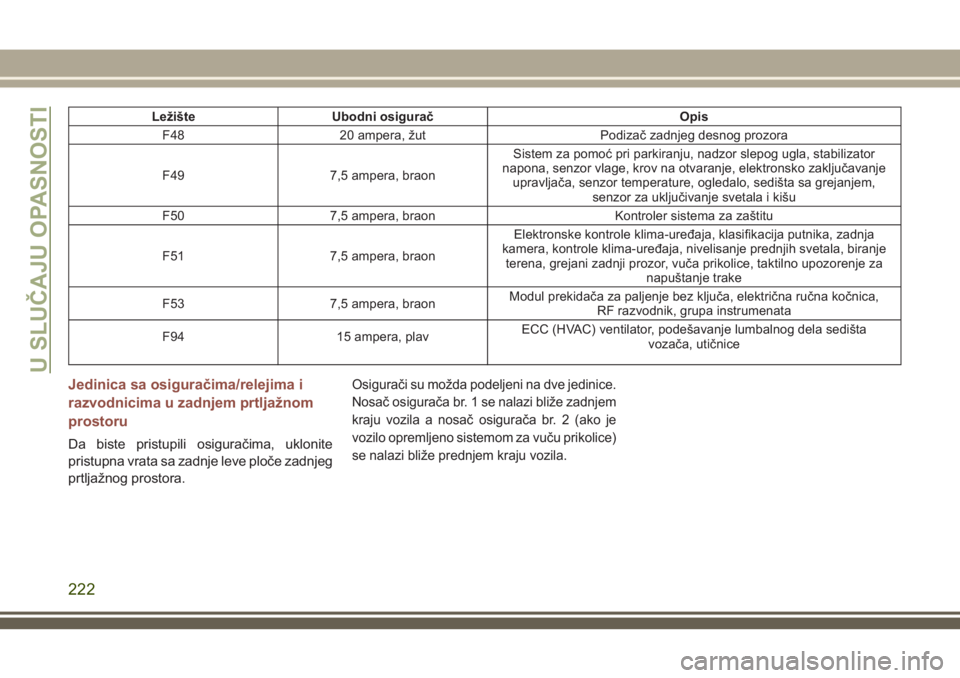

Ležište Ubodni osigurač Opis
F48 20 ampera, žut Podizač zadnjeg desnog prozora
F49 7,5 ampera, braonSistem za pomoć pri parkiranju, nadzor slepog ugla, stabilizator
napona, senzor vlage, krov na otvaranje, elektronsko zaključavanje
upravljača, senzor temperature, ogledalo, sedišta sa grejanjem,
senzor za uključivanje svetala i kišu
F50 7,5 ampera, braon Kontroler sistema za zaštitu
F51 7,5 ampera, braonElektronske kontrole klima-uređaja, klasifikacija putnika, zadnja
kamera, kontrole klima-uređaja, nivelisanje prednjih svetala, biranje
terena, grejani zadnji prozor, vuča prikolice, taktilno upozorenje za
napuštanje trake
F53 7,5 ampera, braonModul prekidača za paljenje bez ključa, električna ručna kočnica,
RF razvodnik, grupa instrumenata
F94 15 ampera, plavECC (HVAC) ventilator, podešavanje lumbalnog dela sedišta
vozača, utičnice
Jedinica sa osiguračima/relejima i
razvodnicima u zadnjem prtljažnom
prostoru
Da biste pristupili osiguračima, uklonite
pristupna vrata sa zadnje leve ploče zadnjeg
prtljažnog prostora.
Osigurači su možda podeljeni na dve jedinice.
Nosač osigurača br. 1 se nalazi bliže zadnjem
kraju vozila a nosač osigurača br. 2 (ako je
vozilo opremljeno sistemom za vuču prikolice)
se nalazi bliže prednjem kraju vozila.U SLUČAJU OPASNOSTI
222

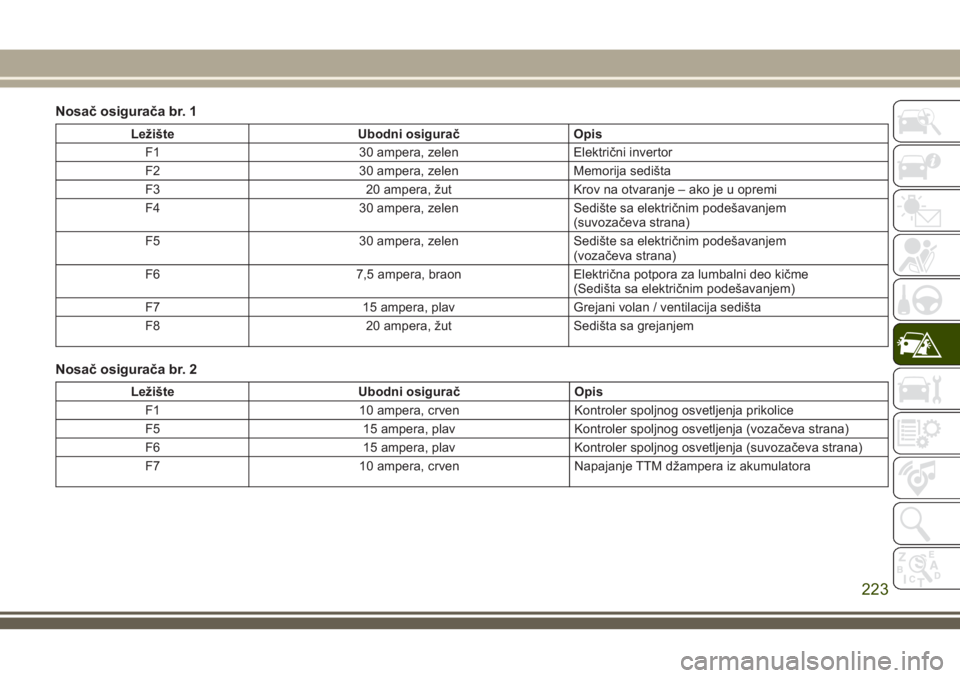

Nosač osigurača br. 1
Ležište Ubodni osigurač Opis
F1 30 ampera, zelen Električni invertor
F2 30 ampera, zelen Memorija sedišta
F3 20 ampera, žut Krov na otvaranje – ako je u opremi
F4 30 ampera, zelen Sedište sa električnim podešavanjem
(suvozačeva strana)
F5 30 ampera, zelen Sedište sa električnim podešavanjem
(vozačeva strana)
F6 7,5 ampera, braon Električna potpora za lumbalni deo kičme
(Sedišta sa električnim podešavanjem)
F7 15 ampera, plav Grejani volan / ventilacija sedišta
F8 20 ampera, žut Sedišta sa grejanjem
Nosač osigurača br. 2
Ležište Ubodni osigurač Opis
F1 10 ampera, crven Kontroler spoljnog osvetljenja prikolice
F5 15 ampera, plav Kontroler spoljnog osvetljenja (vozačeva strana)
F6 15 ampera, plav Kontroler spoljnog osvetljenja (suvozačeva strana)
F7 10 ampera, crven Napajanje TTM džampera iz akumulatora
223

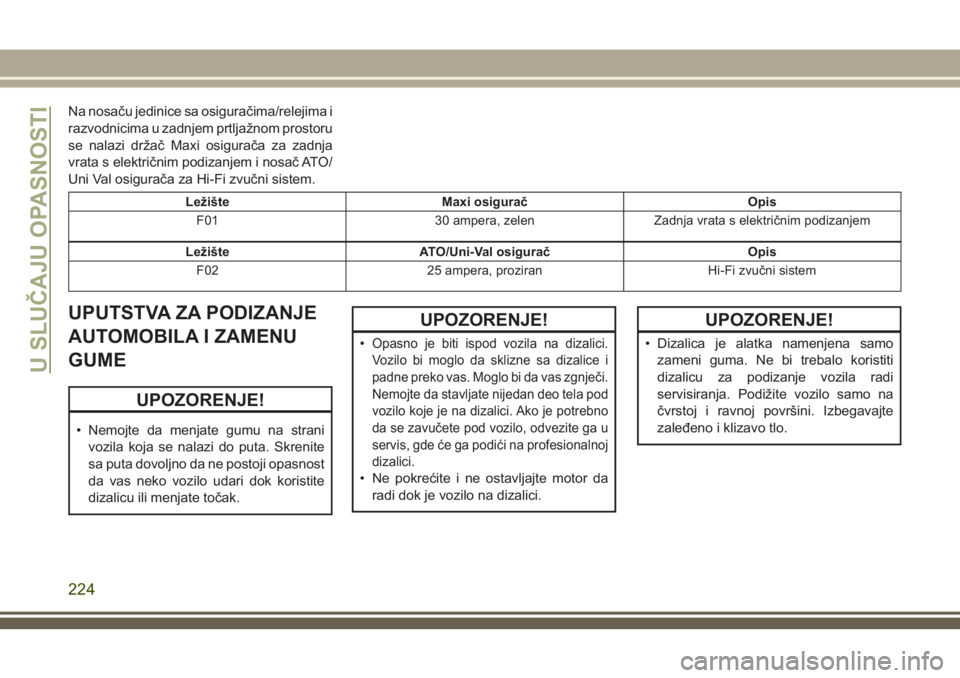

Na nosaču jedinice sa osiguračima/relejima i
razvodnicima u zadnjem prtljažnom prostoru
se nalazi držač Maxi osigurača za zadnja
vrata s električnim podizanjem i nosač ATO/
Uni Val osigurača za Hi-Fi zvučni sistem.
Ležište Maxi osigurač Opis
F01 30 ampera, zelen Zadnja vrata s električnim podizanjem
Ležište ATO/Uni-Val osigurač Opis
F02 25 ampera, proziran Hi-Fi zvučni sistem
UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU
GUME
UPOZORENJE!
• Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
UPOZORENJE!
•Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas zgnječi.
Nemojte da stavljate nijedan deo tela pod
vozilo koje je na dizalici. Ako je potrebno
da se zavučete pod vozilo, odvezite ga u
servis, gde će ga podići na profesionalnoj
dizalici.
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
UPOZORENJE!
• Dizalica je alatka namenjena samo
zameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi
servisiranja. Podižite vozilo samo na
čvrstoj i ravnoj površini. Izbegavajte
zaleđeno i klizavo tlo.
U SLUČAJU OPASNOSTI
224

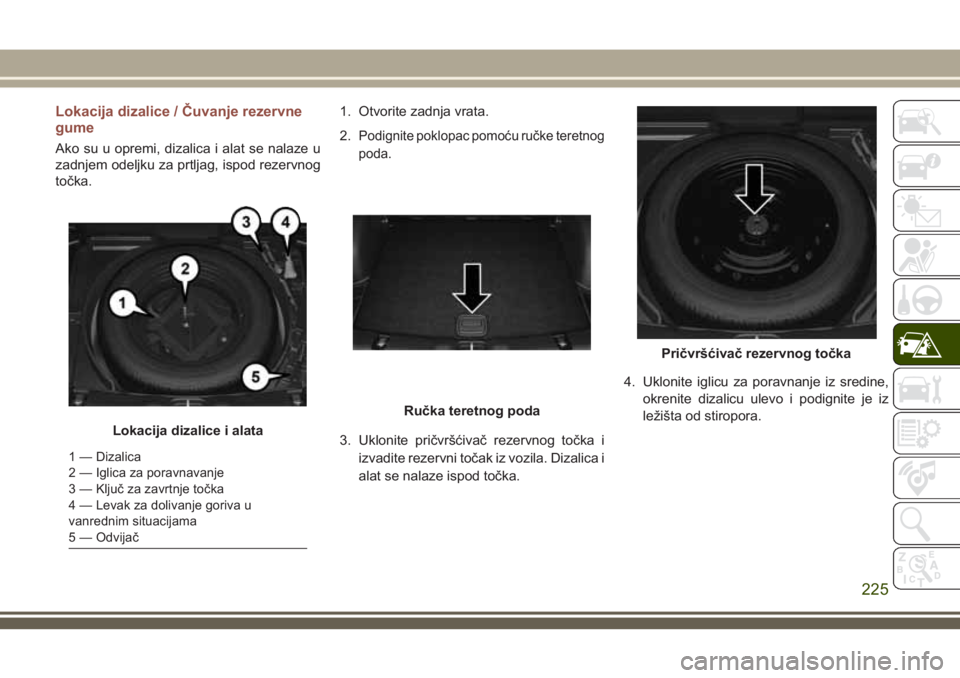

Lokacija dizalice / Čuvanje rezervne
gume
Ako su u opremi, dizalica i alat se nalaze u
zadnjem odeljku za prtljag, ispod rezervnog
točka.1. Otvorite zadnja vrata.
2.Podignite poklopac pomoću ručke teretnog
poda.
3. Uklonite pričvršćivač rezervnog točka i
izvadite rezervni točak iz vozila. Dizalica i
alat se nalaze ispod točka.4. Uklonite iglicu za poravnanje iz sredine,
okrenite dizalicu ulevo i podignite je iz
ležišta od stiropora.Lokacija dizalice i alata
1 — Dizalica
2 — Iglica za poravnavanje
3 — Ključ za zavrtnje točka
4 — Levak za dolivanje goriva u
vanrednim situacijama
5 — Odvijač
Ručka teretnog poda
Pričvršćivač rezervnog točka
225

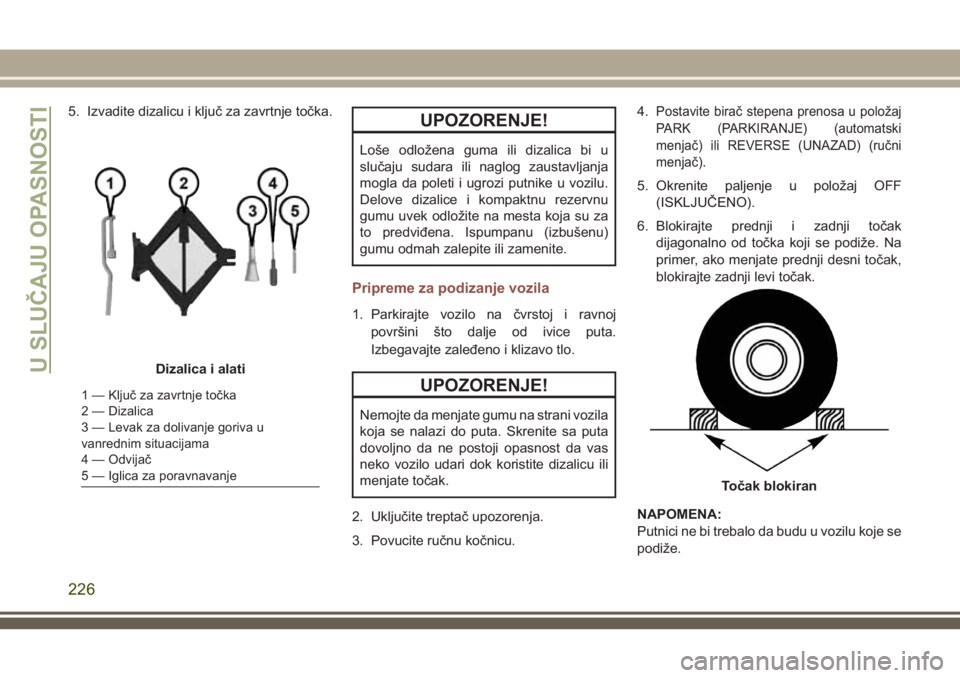

5. Izvadite dizalicu i ključ za zavrtnje točka.UPOZORENJE!
Loše odložena guma ili dizalica bi u
slučaju sudara ili naglog zaustavljanja
mogla da poleti i ugrozi putnike u vozilu.
Delove dizalice i kompaktnu rezervnu
gumu uvek odložite na mesta koja su za
to predviđena. Ispumpanu (izbušenu)
gumu odmah zalepite ili zamenite.
Pripreme za podizanje vozila
1. Parkirajte vozilo na čvrstoj i ravnoj
površini što dalje od ivice puta.
Izbegavajte zaleđeno i klizavo tlo.
UPOZORENJE!
Nemojte da menjate gumu na strani vozila
koja se nalazi do puta. Skrenite sa puta
dovoljno da ne postoji opasnost da vas
neko vozilo udari dok koristite dizalicu ili
menjate točak.
2. Uključite treptač upozorenja.
3. Povucite ručnu kočnicu.4.
Postavite birač stepena prenosa u položaj
PARK (PARKIRANJE) (automatski
menjač) ili REVERSE (UNAZAD) (ručni
menjač).
5. Okrenite paljenje u položaj OFF
(ISKLJUČENO).
6. Blokirajte prednji i zadnji točak
dijagonalno od točka koji se podiže. Na
primer, ako menjate prednji desni točak,
blokirajte zadnji levi točak.
NAPOMENA:
Putnici ne bi trebalo da budu u vozilu koje se
podiže.
Dizalica i alati
1 — Ključ za zavrtnje točka
2 — Dizalica
3 — Levak za dolivanje goriva u
vanrednim situacijama
4 — Odvijač
5 — Iglica za poravnavanje
Točak blokiran
U SLUČAJU OPASNOSTI
226

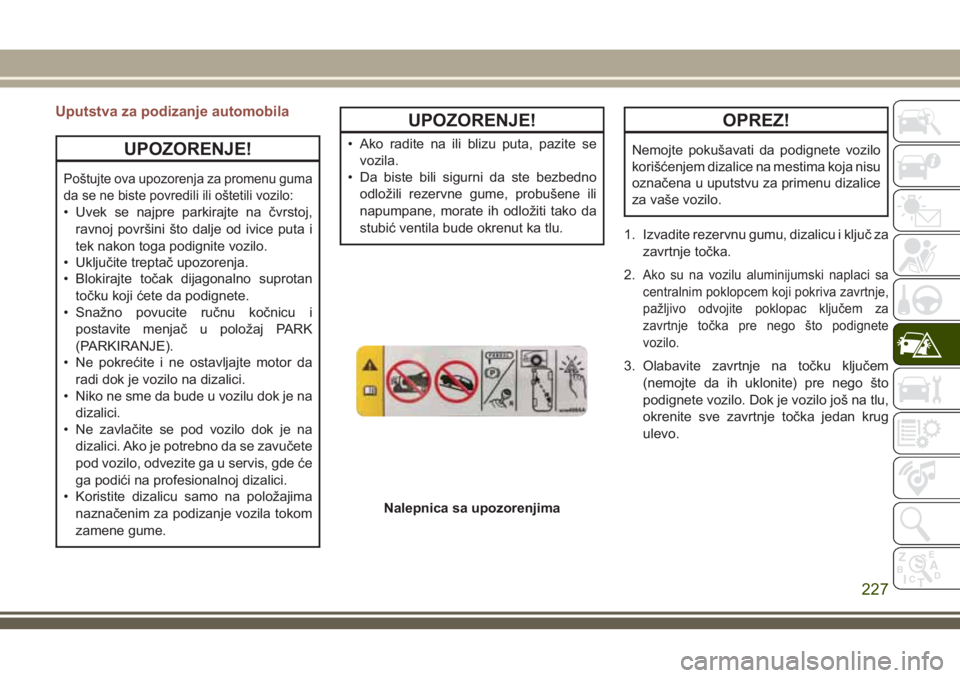

Uputstva za podizanje automobila
UPOZORENJE!
Poštujte ova upozorenja za promenu guma
da se ne biste povredili ili oštetili vozilo:
• Uvek se najpre parkirajte na čvrstoj,
ravnoj površini što dalje od ivice puta i
tek nakon toga podignite vozilo.
• Uključite treptač upozorenja.
• Blokirajte točak dijagonalno suprotan
točku koji ćete da podignete.
• Snažno povucite ručnu kočnicu i
postavite menjač u položaj PARK
(PARKIRANJE).
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
• Niko ne sme da bude u vozilu dok je na
dizalici.
• Ne zavlačite se pod vozilo dok je na
dizalici. Ako je potrebno da se zavučete
pod vozilo, odvezite ga u servis, gde će
ga podići na profesionalnoj dizalici.
• Koristite dizalicu samo na položajima
naznačenim za podizanje vozila tokom
zamene gume.
UPOZORENJE!
• Ako radite na ili blizu puta, pazite se
vozila.
• Da biste bili sigurni da ste bezbedno
odložili rezervne gume, probušene ili
napumpane, morate ih odložiti tako da
stubić ventila bude okrenut ka tlu.
OPREZ!
Nemojte pokušavati da podignete vozilo
korišćenjem dizalice na mestima koja nisu
označena u uputstvu za primenu dizalice
za vaše vozilo.
1. Izvadite rezervnu gumu, dizalicu i ključ za
zavrtnje točka.
2.
Ako su na vozilu aluminijumski naplaci sa
centralnim poklopcem koji pokriva zavrtnje,
pažljivo odvojite poklopac ključem za
zavrtnje točka pre nego što podignete
vozilo.
3. Olabavite zavrtnje na točku ključem
(nemojte da ih uklonite) pre nego što
podignete vozilo. Dok je vozilo još na tlu,
okrenite sve zavrtnje točka jedan krug
ulevo.
Nalepnica sa upozorenjima
227

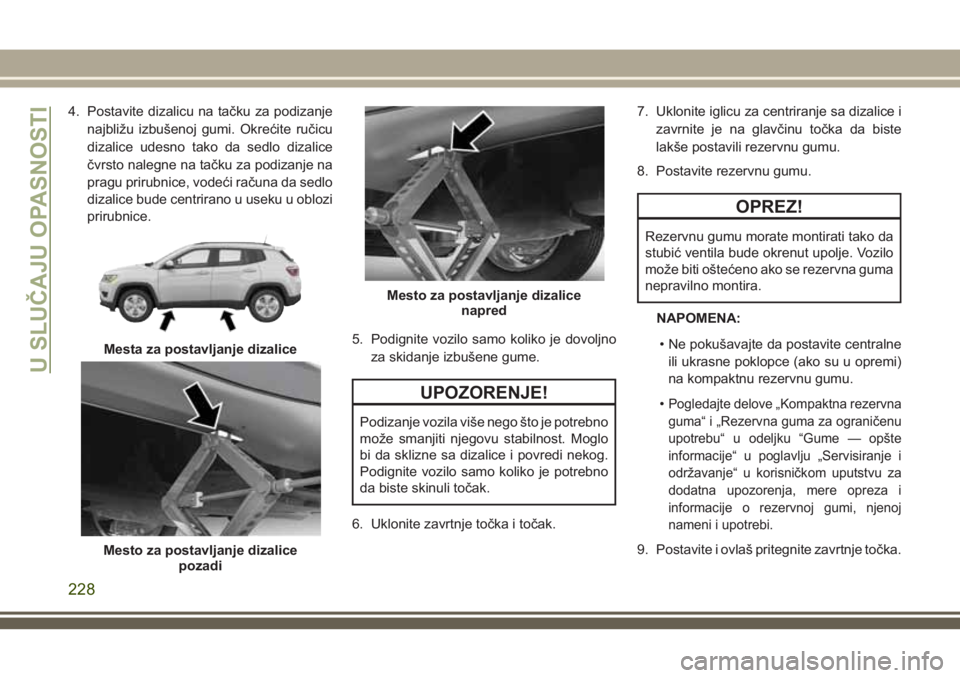

4. Postavite dizalicu na tačku za podizanje
najbližu izbušenoj gumi. Okrećite ručicu
dizalice udesno tako da sedlo dizalice
čvrsto nalegne na tačku za podizanje na
pragu prirubnice, vodeći računa da sedlo
dizalice bude centrirano u useku u oblozi
prirubnice.
5. Podignite vozilo samo koliko je dovoljno
za skidanje izbušene gume.
UPOZORENJE!
Podizanje vozila više nego što je potrebno
može smanjiti njegovu stabilnost. Moglo
bi da sklizne sa dizalice i povredi nekog.
Podignite vozilo samo koliko je potrebno
da biste skinuli točak.
6. Uklonite zavrtnje točka i točak.7. Uklonite iglicu za centriranje sa dizalice i
zavrnite je na glavčinu točka da biste
lakše postavili rezervnu gumu.
8. Postavite rezervnu gumu.
OPREZ!
Rezervnu gumu morate montirati tako da
stubić ventila bude okrenut upolje. Vozilo
može biti oštećeno ako se rezervna guma
nepravilno montira.
NAPOMENA:
• Ne pokušavajte da postavite centralne
ili ukrasne poklopce (ako su u opremi)
na kompaktnu rezervnu gumu.
•
Pogledajte delove „Kompaktna rezervna
guma“ i „Rezervna guma za ograničenu
upotrebu“ u odeljku “Gume — opšte
informacije“ u poglavlju „Servisiranje i
održavanje“ u korisničkom uputstvu za
dodatna upozorenja, mere opreza i
informacije o rezervnoj gumi, njenoj
nameni i upotrebi.
9. Postavite i ovlaš pritegnite zavrtnje točka.
Mesta za postavljanje dizalice
Mesto za postavljanje dizalice
pozadi
Mesto za postavljanje dizalice
napred
U SLUČAJU OPASNOSTI
228
