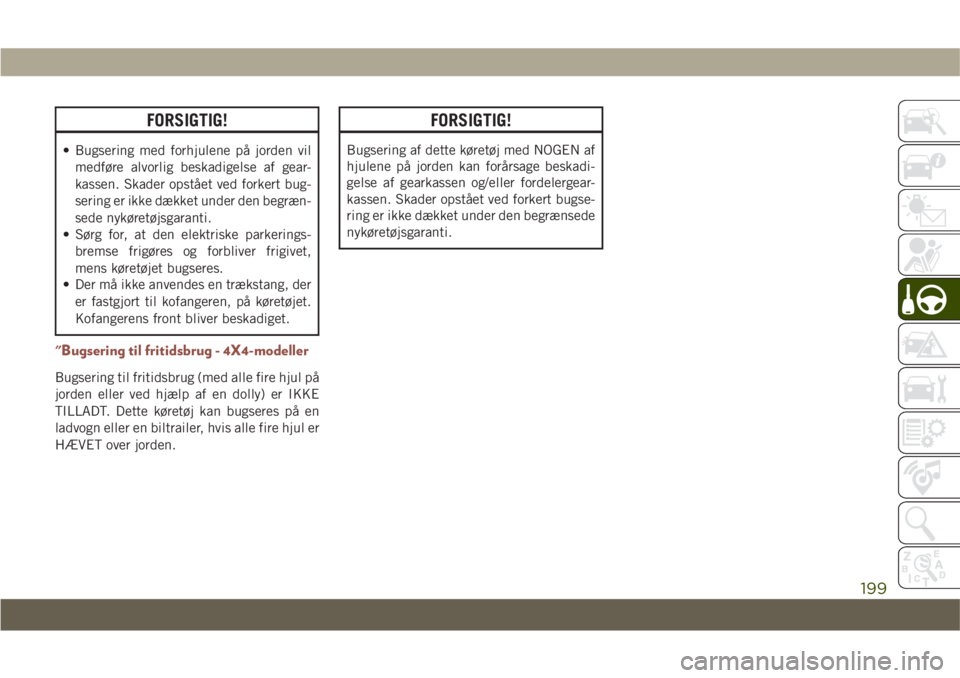

FORSIGTIG!
• Bugsering med forhjulene på jorden vilmedføre alvorlig beskadigelse af gear-
kassen. Skader opstået ved forkert bug-
sering er ikke dækket under den begræn-
sede nykøretøjsgaranti.
• Sørg for, at den elektriske parkerings-
bremse frigøres og forbliver frigivet,
mens køretøjet bugseres.
• Der må ikke anvendes en trækstang, der
er fastgjort til kofangeren, på køretøjet.
Kofangerens front bliver beskadiget.
"Bugsering til fritidsbrug - 4X4-modeller
Bugsering til fritidsbrug (med alle fire hjul på
jorden eller ved hjælp af en dolly) er IKKE
TILLADT. Dette køretøj kan bugseres på en
ladvogn eller en biltrailer, hvis alle fire hjul er
HÆVET over jorden.
FORSIGTIG!
Bugsering af dette køretøj med NOGEN af
hjulene på jorden kan forårsage beskadi-
gelse af gearkassen og/eller fordelergear-
kassen. Skader opstået ved forkert bugse-
ring er ikke dækket under den begrænsede
nykøretøjsgaranti.
199

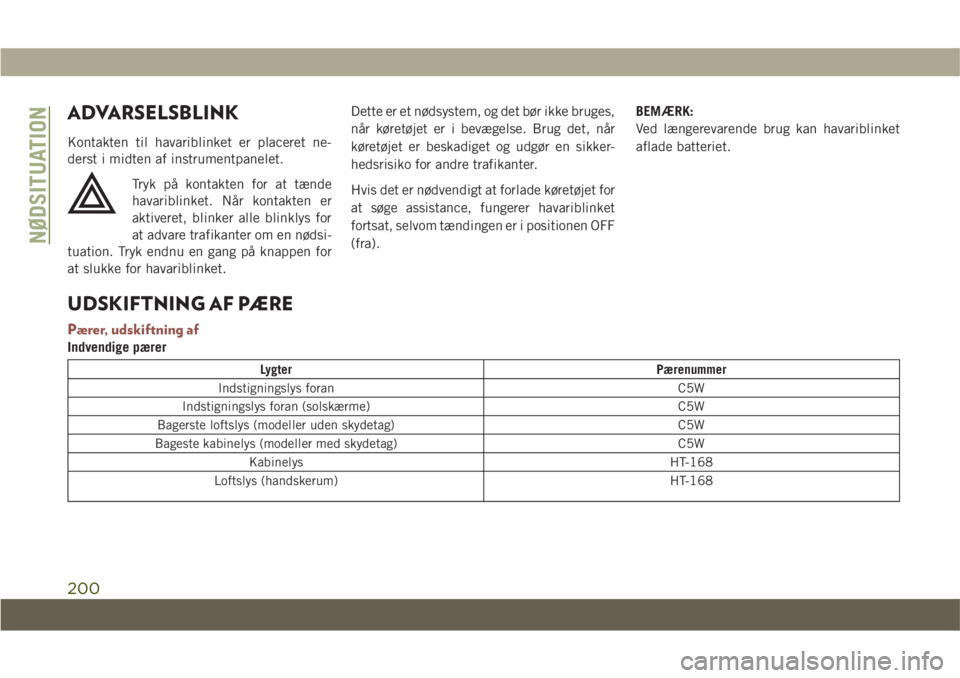

ADVARSELSBLINK
Kontakten til havariblinket er placeret ne-
derst i midten af instrumentpanelet.Tryk på kontakten for at tænde
havariblinket. Når kontakten er
aktiveret, blinker alle blinklys for
at advare trafikanter om en nødsi-
tuation. Tryk endnu en gang på knappen for
at slukke for havariblinket. Dette er et nødsystem, og det bør ikke bruges,
når køretøjet er i bevægelse. Brug det, når
køretøjet er beskadiget og udgør en sikker-
hedsrisiko for andre trafikanter.
Hvis det er nødvendigt at forlade køretøjet for
at søge assistance, fungerer havariblinket
fortsat, selvom tændingen er i positionen OFF
(fra).
BEMÆRK:
Ved længerevarende brug kan havariblinket
aflade batteriet.
UDSKIFTNING AF PÆRE
Pærer, udskiftning af
Indvendige pærer
Lygter
Pærenummer
Indstigningslys foran C5W
Indstigningslys foran (solskærme) C5W
Bagerste loftslys (modeller uden skydetag) C5W
Bageste kabinelys (modeller med skydetag) C5W
Kabinelys HT-168
Loftslys (handskerum) HT-168
NØDSITUATION
200

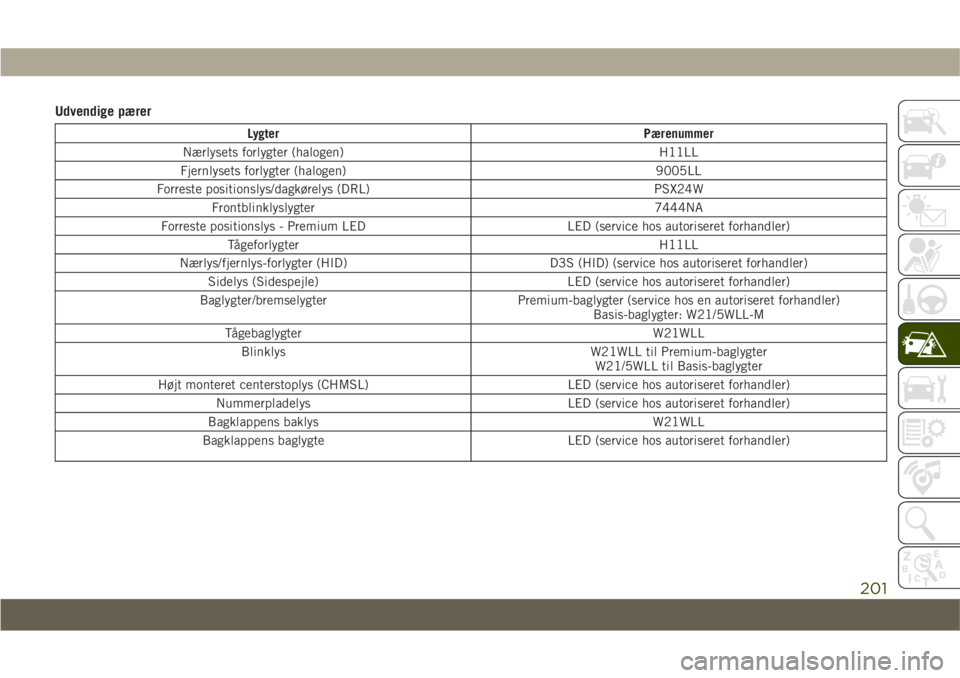

Udvendige pærer
LygterPærenummer
Nærlysets forlygter (halogen) H11LL
Fjernlysets forlygter (halogen) 9005LL
Forreste positionslys/dagkørelys (DRL) PSX24W
Frontblinklyslygter 7444NA
Forreste positionslys - Premium LED LED (service hos autoriseret forhandler)
Tågeforlygter H11LL
Nærlys/fjernlys-forlygter (HID) D3S (HID) (service hos autoriseret forhandler)
Sidelys (Sidespejle) LED (service hos autoriseret forhandler)
Baglygter/bremselygter Premium-baglygter (service hos en autoriseret forhandler)
Basis-baglygter: W21/5WLL-M
Tågebaglygter W21WLL
Blinklys W21WLL til Premium-baglygter
W21/5WLL til Basis-baglygter
Højt monteret centerstoplys (CHMSL) LED (service hos autoriseret forhandler)
Nummerpladelys LED (service hos autoriseret forhandler)
Bagklappens baklys W21WLL
Bagklappens baglygte LED (service hos autoriseret forhandler)
201

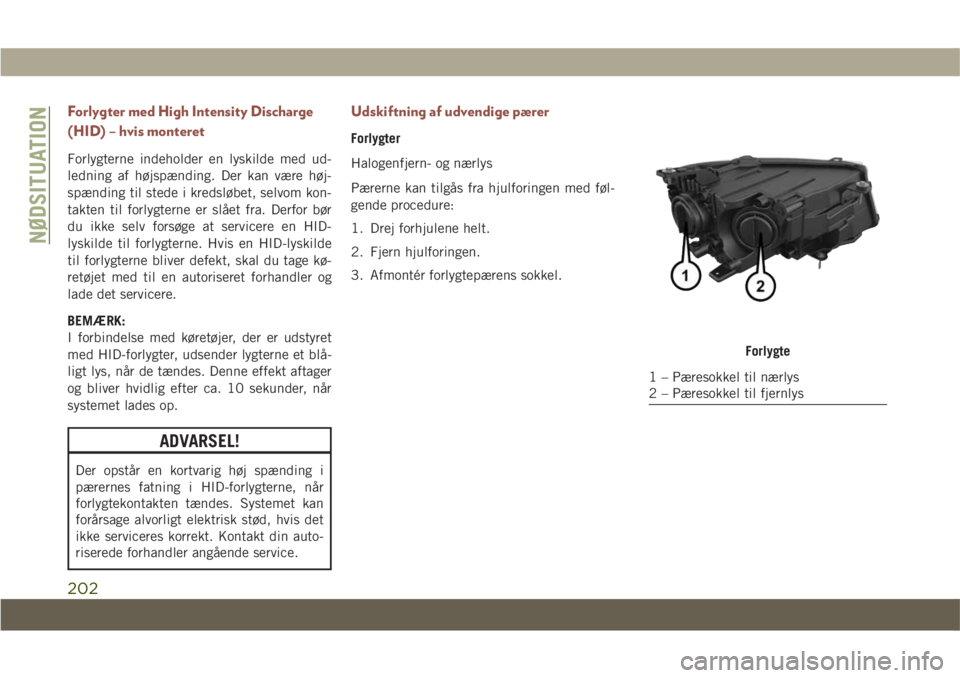

Forlygter med High Intensity Discharge
(HID) – hvis monteret
Forlygterne indeholder en lyskilde med ud-
ledning af højspænding. Der kan være høj-
spænding til stede i kredsløbet, selvom kon-
takten til forlygterne er slået fra. Derfor bør
du ikke selv forsøge at servicere en HID-
lyskilde til forlygterne. Hvis en HID-lyskilde
til forlygterne bliver defekt, skal du tage kø-
retøjet med til en autoriseret forhandler og
lade det servicere.
BEMÆRK:
I forbindelse med køretøjer, der er udstyret
med HID-forlygter, udsender lygterne et blå-
ligt lys, når de tændes. Denne effekt aftager
og bliver hvidlig efter ca. 10 sekunder, når
systemet lades op.
ADVARSEL!
Der opstår en kortvarig høj spænding i
pærernes fatning i HID-forlygterne, når
forlygtekontakten tændes. Systemet kan
forårsage alvorligt elektrisk stød, hvis det
ikke serviceres korrekt. Kontakt din auto-
riserede forhandler angående service.
Udskiftning af udvendige pærer
Forlygter
Halogenfjern- og nærlys
Pærerne kan tilgås fra hjulforingen med føl-
gende procedure:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér forlygtepærens sokkel.
Forlygte
1 – Pæresokkel til nærlys
2 – Pæresokkel til fjernlys
NØDSITUATION
202

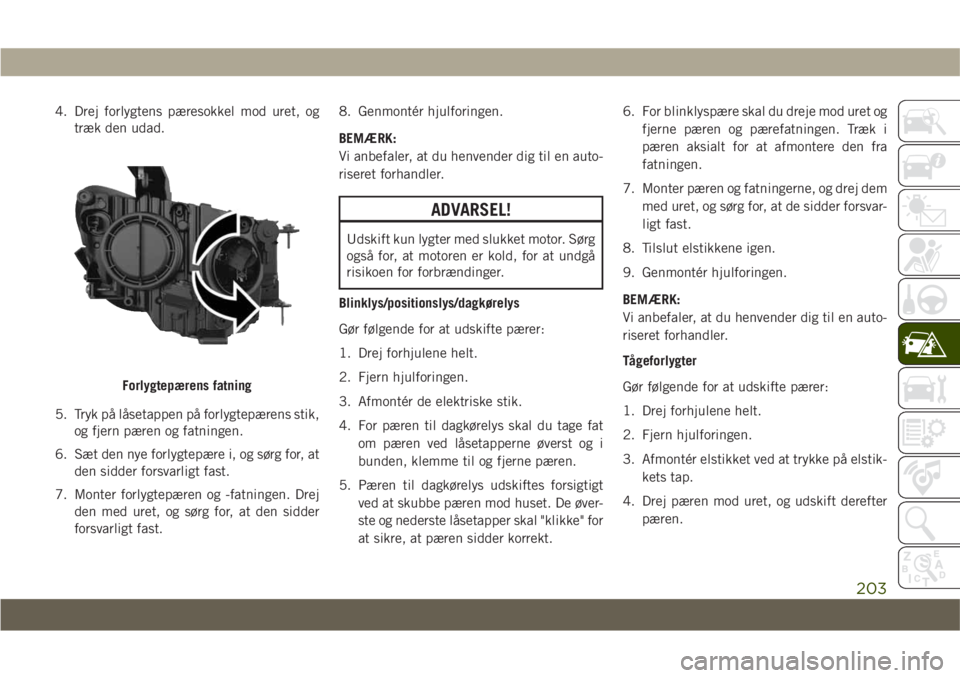

4. Drej forlygtens pæresokkel mod uret, ogtræk den udad.
5. Tryk på låsetappen på forlygtepærens stik, og fjern pæren og fatningen.
6. Sæt den nye forlygtepære i, og sørg for, at den sidder forsvarligt fast.
7. Monter forlygtepæren og -fatningen. Drej den med uret, og sørg for, at den sidder
forsvarligt fast. 8. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler.
ADVARSEL!
Udskift kun lygter med slukket motor. Sørg
også for, at motoren er kold, for at undgå
risikoen for forbrændinger.
Blinklys/positionslys/dagkørelys
Gør følgende for at udskifte pærer:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér de elektriske stik.
4. For pæren til dagkørelys skal du tage fat om pæren ved låsetapperne øverst og i
bunden, klemme til og fjerne pæren.
5. Pæren til dagkørelys udskiftes forsigtigt ved at skubbe pæren mod huset. De øver-
ste og nederste låsetapper skal "klikke" for
at sikre, at pæren sidder korrekt. 6. For blinklyspære skal du dreje mod uret og
fjerne pæren og pærefatningen. Træk i
pæren aksialt for at afmontere den fra
fatningen.
7. Monter pæren og fatningerne, og drej dem med uret, og sørg for, at de sidder forsvar-
ligt fast.
8. Tilslut elstikkene igen.
9. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler.
Tågeforlygter
Gør følgende for at udskifte pærer:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér elstikket ved at trykke på elstik- kets tap.
4. Drej pæren mod uret, og udskift derefter pæren.
Forlygtepærens fatning
203

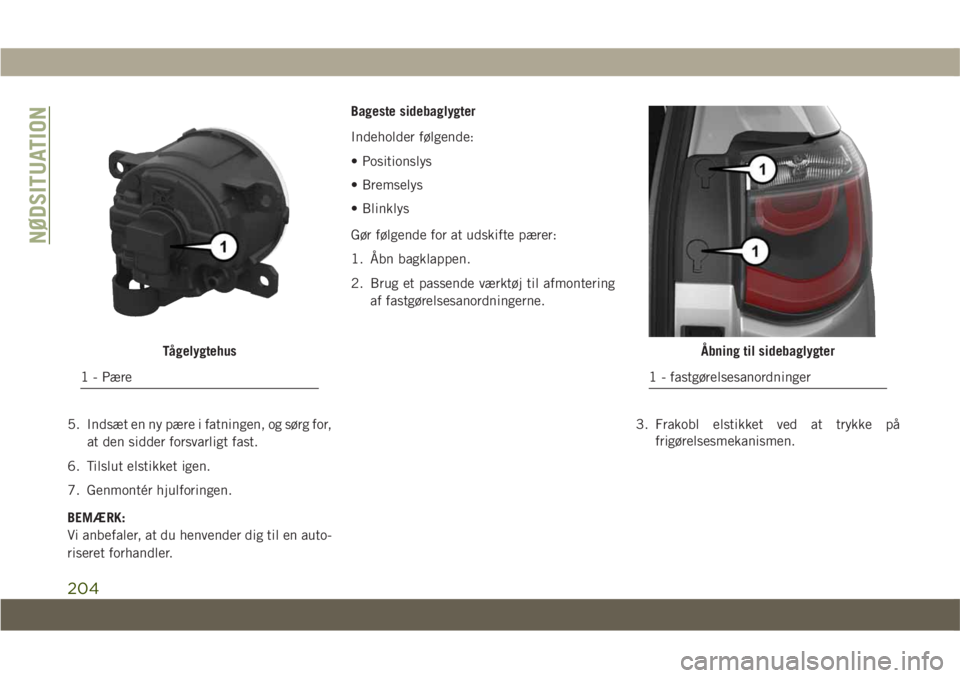

5. Indsæt en ny pære i fatningen, og sørg for,at den sidder forsvarligt fast.
6. Tilslut elstikket igen.
7. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler. Bageste sidebaglygter
Indeholder følgende:
• Positionslys
• Bremselys
• Blinklys
Gør følgende for at udskifte pærer:
1. Åbn bagklappen.
2. Brug et passende værktøj til afmontering
af fastgørelsesanordningerne.
3. Frakobl elstikket ved at trykke påfrigørelsesmekanismen.
Tågelygtehus
1 - Pære
Åbning til sidebaglygter
1 - fastgørelsesanordninger
NØDSITUATION
204

4. Afmontér den bageste sidebaglygte ved atskubbe den væk fra bagsiden af køretøjet.
5. Udskift pæren efter behov ved at dreje og afmontere pærehuset. 6. Sæt den nye pære i, og sørg for, at den
sidder forsvarligt fast.
7.
Placer bageste sidelygteenhed på bilen igen.
8. Tilslut elstikket igen. 9. Monter karrosseriets sidelygte. Sørg for at
justere kuglesømmene.
10. Montér fastgørelsesanordningerne, og spænd karosseriets sidelygteenhed.
11. Luk så bagklappen.
Bageste sidebaglygte
1 - Bageste sidebaglygte
2 - Kuglesøm
Bagsiden af baglygten
1 - Pære til blinklys
2 – Elstik
3 - Pære til stoplys
4 - KuglesømBageste sidebaglygte
1 - Bageste sidebaglygte
2 - Kuglesøm
205

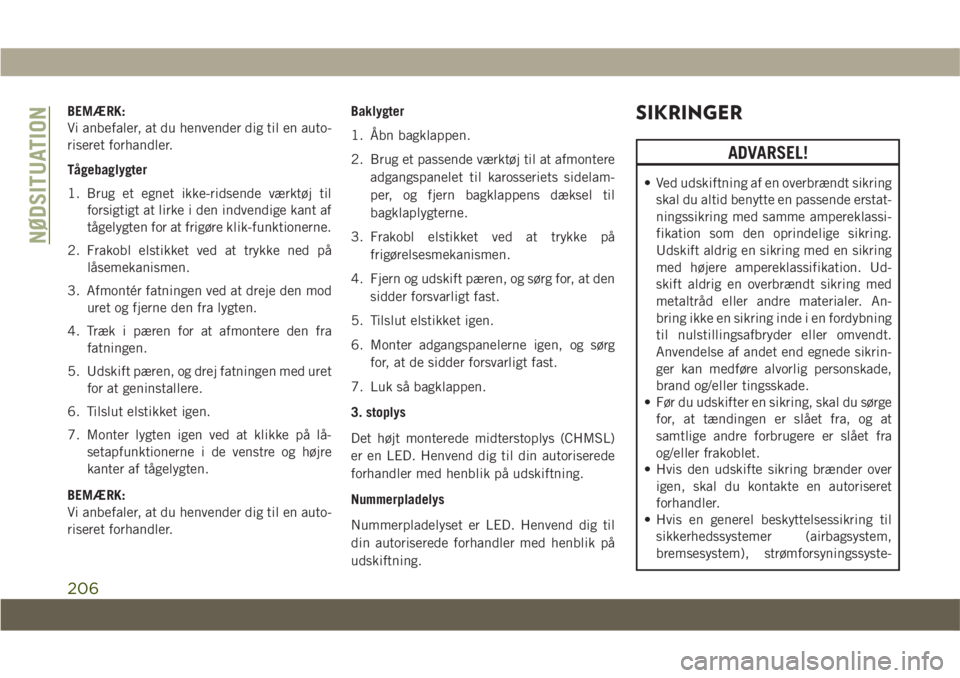

BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler.
Tågebaglygter
1. Brug et egnet ikke-ridsende værktøj tilforsigtigt at lirke i den indvendige kant af
tågelygten for at frigøre klik-funktionerne.
2. Frakobl elstikket ved at trykke ned på låsemekanismen.
3. Afmontér fatningen ved at dreje den mod uret og fjerne den fra lygten.
4. Træk i pæren for at afmontere den fra fatningen.
5. Udskift pæren, og drej fatningen med uret for at geninstallere.
6. Tilslut elstikket igen.
7. Monter lygten igen ved at klikke på lå- setapfunktionerne i de venstre og højre
kanter af tågelygten.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler. Baklygter
1. Åbn bagklappen.
2. Brug et passende værktøj til at afmontere
adgangspanelet til karosseriets sidelam-
per, og fjern bagklappens dæksel til
bagklaplygterne.
3. Frakobl elstikket ved at trykke på frigørelsesmekanismen.
4. Fjern og udskift pæren, og sørg for, at den sidder forsvarligt fast.
5. Tilslut elstikket igen.
6. Monter adgangspanelerne igen, og sørg for, at de sidder forsvarligt fast.
7. Luk så bagklappen.
3. stoplys
Det højt monterede midterstoplys (CHMSL)
er en LED. Henvend dig til din autoriserede
forhandler med henblik på udskiftning.
Nummerpladelys
Nummerpladelyset er LED. Henvend dig til
din autoriserede forhandler med henblik på
udskiftning.SIKRINGER
ADVARSEL!
• Ved udskiftning af en overbrændt sikring skal du altid benytte en passende erstat-
ningssikring med samme ampereklassi-
fikation som den oprindelige sikring.
Udskift aldrig en sikring med en sikring
med højere ampereklassifikation. Ud-
skift aldrig en overbrændt sikring med
metaltråd eller andre materialer. An-
bring ikke en sikring inde i en fordybning
til nulstillingsafbryder eller omvendt.
Anvendelse af andet end egnede sikrin-
ger kan medføre alvorlig personskade,
brand og/eller tingsskade.
• Før du udskifter en sikring, skal du sørge
for, at tændingen er slået fra, og at
samtlige andre forbrugere er slået fra
og/eller frakoblet.
• Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
• Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbagsystem,
bremsesystem), strømforsyningssyste-
NØDSITUATION
206

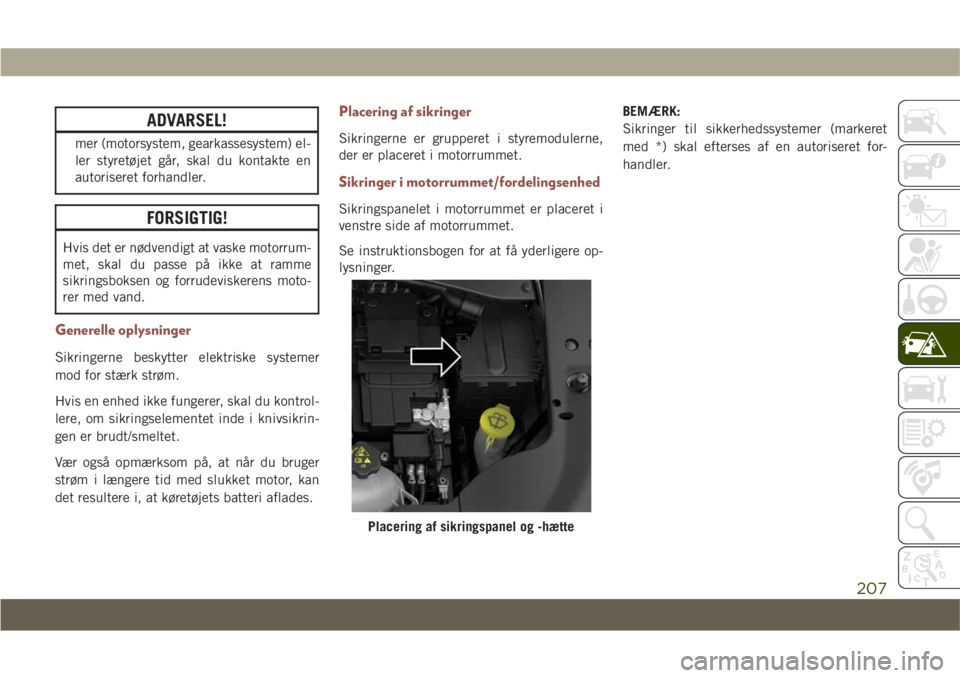

ADVARSEL!
mer (motorsystem, gearkassesystem) el-
ler styretøjet går, skal du kontakte en
autoriseret forhandler.
FORSIGTIG!
Hvis det er nødvendigt at vaske motorrum-
met, skal du passe på ikke at ramme
sikringsboksen og forrudeviskerens moto-
rer med vand.
Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsikrin-
gen er brudt/smeltet.
Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.
Placering af sikringer
Sikringerne er grupperet i styremodulerne,
der er placeret i motorrummet.
Sikringer i motorrummet/fordelingsenhed
Sikringspanelet i motorrummet er placeret i
venstre side af motorrummet.
Se instruktionsbogen for at få yderligere op-
lysninger.BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret for-
handler.
Placering af sikringspanel og -hætte
207

FordybningMaxisikringPatronsikring MinisikringBeskrivelse
F01 70 A beige ––Modulkarrossericomputer
(*)
F02 70 A beige ––Modulkarossericomputer,
bageste fordelingsenheder (*)
F03 –30 A pink med HID-lygter
20 A blå uden HID-lygter –
Forsyningskarossericompu-
ter, HID-lygter(*)
F04 –40 A beige –Bremsestyringselektronik-
modul(*)
F05 –40 A beige –PTC forvarmer
(*)
F06 40 A orange ––Startrelæ
(*)
F07 40 A orange ––Bageste fordelingsenhed
for anvendelse af anhæn- gertræk(*)
F08 –30 A lyserød –Forsyning til TCM, AGSM,
ratstyring(*)
F09 ––7,5 A brunECM, TCM, styring af køler-
ventilator(*)
F10 ––20 A gul Horn
NØDSITUATION
208
