FordybningMaxisikringPatronsikring MinisikringBeskrivelse
F11 ––20 A gul – 1,4 l benzin- og
dieselmotorer
25 A klar – 2,4 l motorer/ UREA ECM-/PCM-/UREA-
brændstofinjektorer (*)
F14 ––7,5 A brunDieselforvarmer til krum-
taphus(*)
F15 40 A orange ––Pumpe til bremsestyrings-
modul(*)
F16 ––10 A rødStrøm til motorstyremodul,
automatgear(*)
F17 ––10 A rødMotor, sekundære belast-
ninger(*)
F18 ––20 A gul12 V elstik i bagagerum,
strømforsynet fra tæn- dingen
F19 ––7,5 A brun Kompressor for airconditi-
onanlæg
F20 ––20 A gul Cigarettænder
F21 ––20 A gulBrændstofpumpe
(*)
209

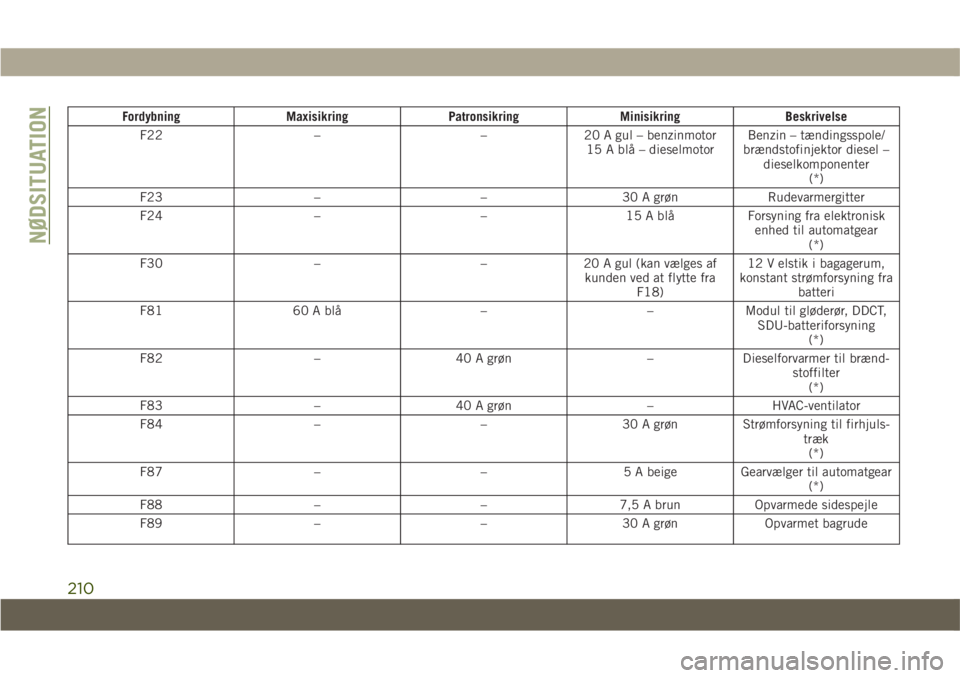

FordybningMaxisikringPatronsikring MinisikringBeskrivelse
F22 ––20 A gul – benzinmotor
15 A blå – dieselmotor Benzin – tændingsspole/
brændstofinjektor diesel – dieselkomponenter (*)
F23 ––30 A grøn Rudevarmergitter
F24 ––15 A blåForsyning fra elektronisk
enhed til automatgear (*)
F30 ––20 A gul (kan vælges af
kunden ved at flytte fra F18) 12 V elstik i bagagerum,
konstant strømforsyning fra batteri
F81 60 A blå ––Modul til gløderør, DDCT,
SDU-batteriforsyning (*)
F82 –40 A grøn –Dieselforvarmer til brænd-
stoffilter(*)
F83 –40 A grøn –HVAC-ventilator
F84 ––30 A grønStrømforsyning til firhjuls-
træk(*)
F87 ––5 A beige Gearvælger til automatgear
(*)
F88 ––7,5 A brunOpvarmede sidespejle
F89 ––30 A grøn Opvarmet bagrude
NØDSITUATION
210

FordybningMaxisikringPatronsikring MinisikringBeskrivelse
F90 ––5 A beige IBS-sensor (batteriets lade-
tilstand)(*)
Fxx ––10 A rødKontrolrelæ for dobbeltbat-
teri med NON DDCT- transmission (*)
7,5 A brun Kontrolrelæ for dobbeltbat- teri med DDCT-transmission (*)
Sikringsboksen har ekstra ATO-
sikringsholdere monteret i bunden af kassen.
Fordybning ATO/UNIVAL-sikring Beskrivelse
F1 5 A beige Kraftoverføringsstyremodul (4x4/firhjulstræk
(AWD))
(*)
F2 10 A rød ECM (Engine Control Module) – Startdiagnosti-
ceringsregistrering
(*)
F3 2 A grå Modulratstyring
(*)
211

Sikringer i motorrummet/ekstern enhed
Det eksterne sikringspanel er placeret foran
batteriet på venstre side af motorrummet.
FordybningMaxisikringPatronsikring MinisikringBeskrivelse
F01 ––20 A gulNOX-sensorindgang
F02 ––10 A rødPM-sensorindgang
F03 ––15 A blåSCR-modulindgang
F05 –30 A lyserød –ATS-relæindgang
F06 –40 A beige –SCR-modulindgang
Fordybning HC Micro ISO Beskrivelse
R1 30 AATS-relæ
R2 30 ASCR-relæ
Indendørs sikringer
Det indvendige sikringspanel er placeret i
passagerkabinen på venstre sides instru-
mentpanel under instrumentbrættet. BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret for-
handler.
Fordybning
Knivsikring Beskrivelse
F31 7,5 A brun Styreenhed til passagersikkerhedssystem (ORC)
F33 20 A gul Vinduesmotor, passagerside
F34 20 A gul Vinduesmotor, førerside
NØDSITUATION
212

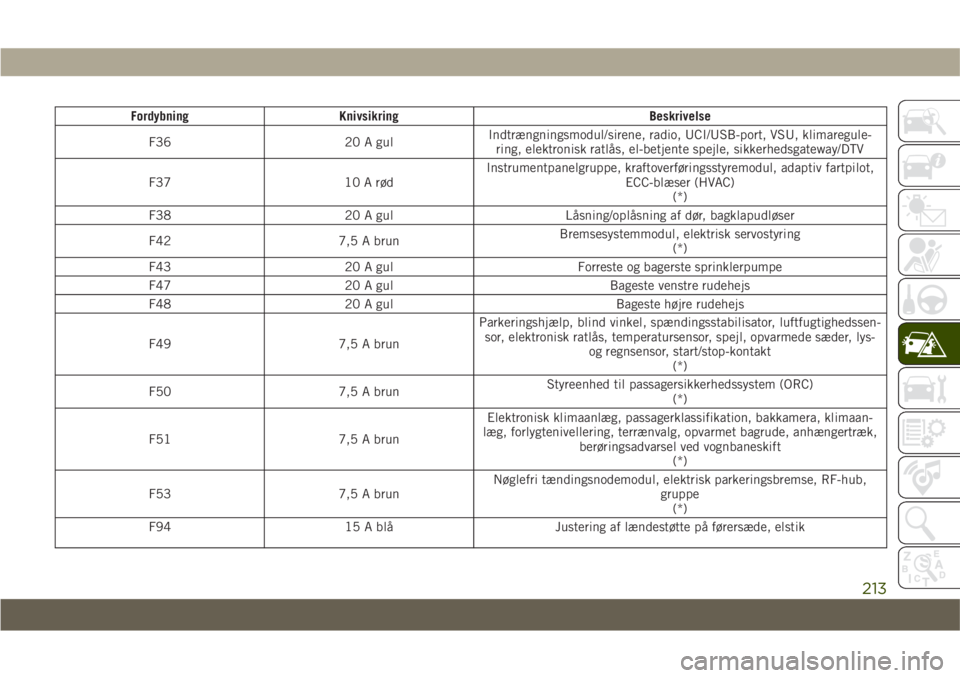

FordybningKnivsikring Beskrivelse
F36 20 A gulIndtrængningsmodul/sirene, radio, UCI/USB-port, VSU, klimaregule-
ring, elektronisk ratlås, el-betjente spejle, sikkerhedsgateway/DTV
F37 10 A rødInstrumentpanelgruppe, kraftoverføringsstyremodul, adaptiv fartpilot,
ECC-blæser (HVAC)(*)
F38 20 A gul Låsning/oplåsning af dør, bagklapudløser
F42 7,5 A brun Bremsesystemmodul, elektrisk servostyring
(*)
F43 20 A gul Forreste og bagerste sprinklerpumpe
F47 20 A gul Bageste venstre rudehejs
F48 20 A gul Bageste højre rudehejs
F49 7,5 A brunParkeringshjælp, blind vinkel, spændingsstabilisator, luftfugtighedssen-
sor, elektronisk ratlås, temperatursensor, spejl, opvarmede sæder, lys- og regnsensor, start/stop-kontakt(*)
F50 7,5 A brun Styreenhed til passagersikkerhedssystem (ORC)
(*)
F51 7,5 A brunElektronisk klimaanlæg, passagerklassifikation, bakkamera, klimaan-
læg, forlygtenivellering, terrænvalg, opvarmet bagrude, anhængertræk, berøringsadvarsel ved vognbaneskift(*)
F53 7,5 A brunNøglefri tændingsnodemodul, elektrisk parkeringsbremse, RF-hub,
gruppe(*)
F94 15 A blå Justering af lændestøtte på førersæde, elstik
213

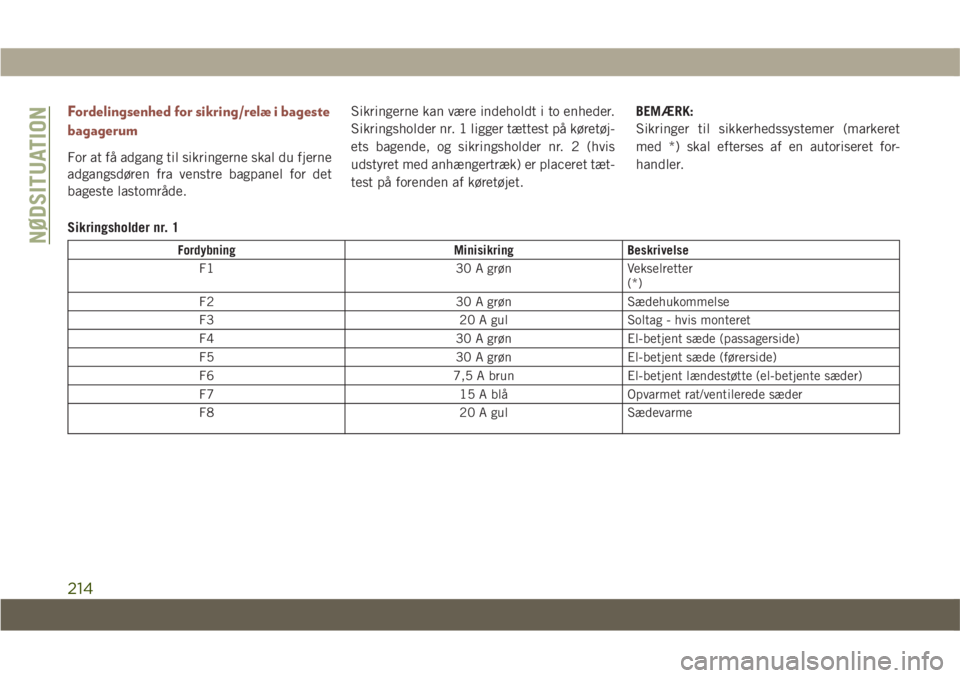

Fordelingsenhed for sikring/relæ i bageste
bagagerum
For at få adgang til sikringerne skal du fjerne
adgangsdøren fra venstre bagpanel for det
bageste lastområde.Sikringerne kan være indeholdt i to enheder.
Sikringsholder nr. 1 ligger tættest på køretøj-
ets bagende, og sikringsholder nr. 2 (hvis
udstyret med anhængertræk) er placeret tæt-
test på forenden af køretøjet.
BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret for-
handler.
Sikringsholder nr. 1
Fordybning MinisikringBeskrivelse
F1 30 A grønVekselretter
(*)
F2 30 A grønSædehukommelse
F3 20 A gulSoltag - hvis monteret
F4 30 A grønEl-betjent sæde (passagerside)
F5 30 A grønEl-betjent sæde (førerside)
F6 7,5 A brunEl-betjent lændestøtte (el-betjente sæder)
F7 15 A blåOpvarmet rat/ventilerede sæder
F8 20 A gulSædevarmeNØDSITUATION
214

Sikringsholder nr. 2
FordybningMinisikringBeskrivelse
F1 10 A rødTTM-tændingsindgang
F5 15 A blåStyreenhed for udvendig belysnings lygter (fø-
rersiden)
F6 15 A blåStyreenhed for udvendig belysnings lygter (pas-
sagersiden)
F7 10 A rødBatteriforsyning til TTM-startkabel
(*)
I det bageste bagagerum på beslaget til for-
delingsenheden til sikring/relæ er der en
Maxi-sikringsholder og en ATO/Uni Val-
sikringsholder til HIFI-lydsystemet.
Fordybning Maxisikring Beskrivelse
F01 30 A grønEl-betjent bagklap
Fordybning ATO/Uni-Val-sikring Beskrivelse
F02 25 A klarHIFI-lydsystem
215

BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆK
ADVARSEL!
• Forsøg ikke at skifte et hjul på den sideaf køretøjet, der vender mod trafikken.
Kør tilstrækkeligt langt væk fra vejen for
at undgå at blive ramt, når du bruger
donkraften eller skifter hjulet.
•
Det er farligt at befinde sig under et køre-
tøj, som befinder sig på en donkraft. Kø-
retøjet kan glide af donkraften og falde
ned på dig. Du kan blive knust. Ræk aldrig
en kropsdel ind under et køretøj på en
donkraft. Hvis det er nødvendigt at
komme ind under et hævet køretøj, skal
det bringes til et servicecenter, hvor det
kan løftes med en lift.
ADVARSEL!
• Start ellerkør aldrig motoren med køre-
tøjet på en donkraft.
• Donkraften er et værktøj, der kun er
beregnet til udskiftning af hjul. Donkraf-
ten skal ikke bruges til at løfte køretøjet
til serviceformål. Køretøjet må kun løf-
tes med donkraft på en fast plan flade.
Undgå is eller glatte områder.
Opbevaring af donkraft/reservehjul
Hvis monteret er donkraft og værktøj placeret i
bageste opbevaringsrum under reservehjulet.
Placering af donkraft og værktøjer
1 - Stik
2 - Justeringsstift
3 - Skruenøglen til hjulbolte
4 - Nødtragt
5 - Skruetrækker
NØDSITUATION
216

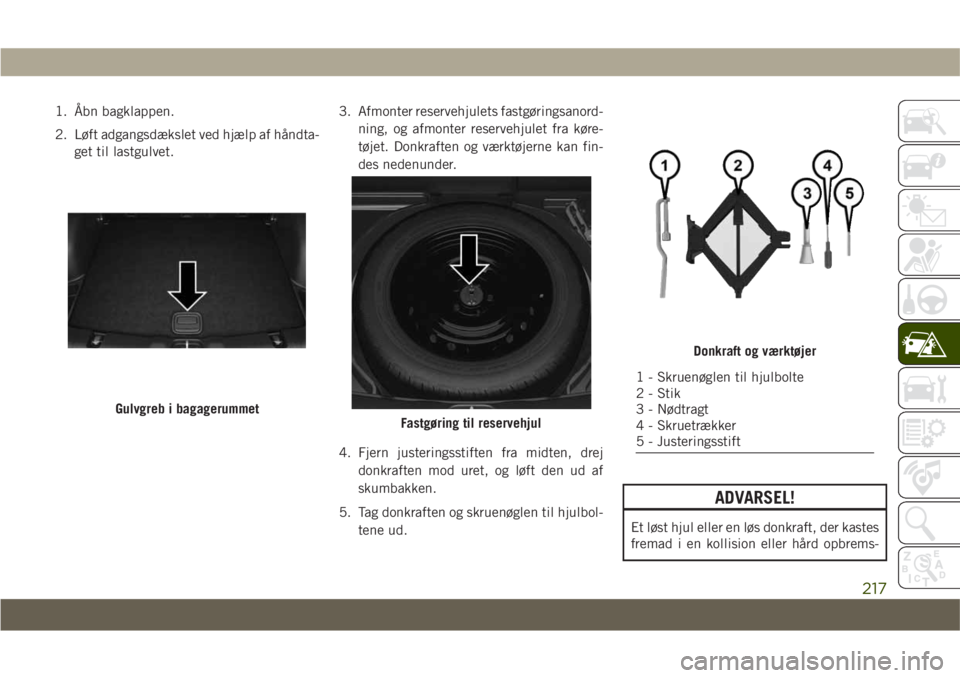

1. Ã…bn bagklappen.
2. Løft adgangsdækslet ved hjælp af håndta-get til lastgulvet. 3. Afmonter reservehjulets fastgøringsanord-
ning, og afmonter reservehjulet fra køre-
tøjet. Donkraften og værktøjerne kan fin-
des nedenunder.
4. Fjern justeringsstiften fra midten, drej donkraften mod uret, og løft den ud af
skumbakken.
5. Tag donkraften og skruenøglen til hjulbol- tene ud.
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems-
Gulvgreb i bagagerummetFastgøring til reservehjul
Donkraft og værktøjer
1 - Skruenøglen til hjulbolte
2 - Stik
3 - Nødtragt
4 - Skruetrækker
5 - Justeringsstift
217

ADVARSEL!
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og re-
servehjulet på de placeringer, der er bereg-
net til dem. Få det flade dæk repareret
eller udskiftet med det samme.

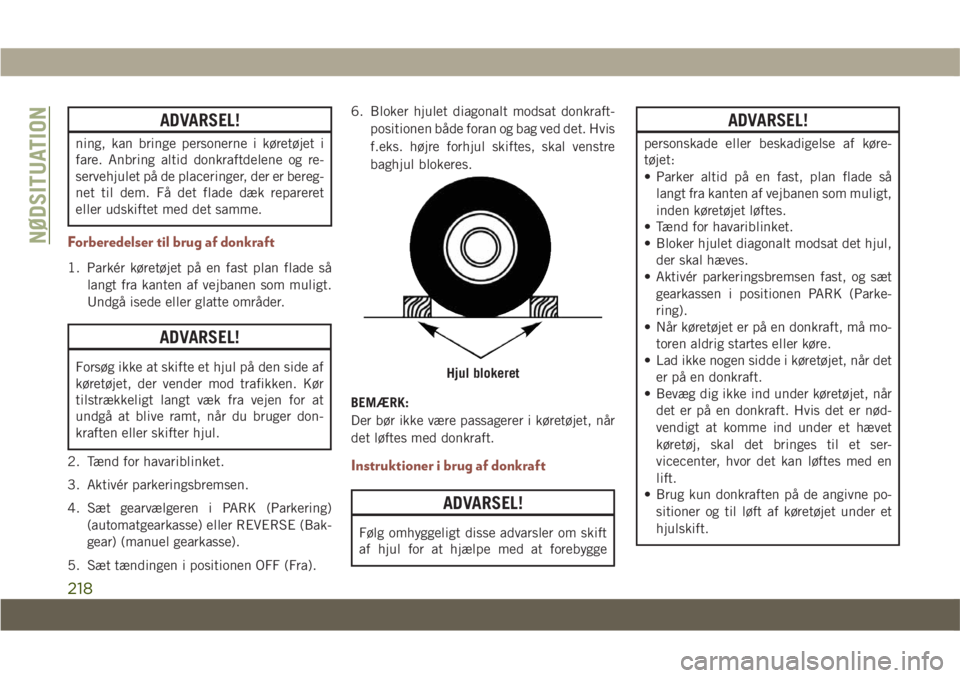

Forberedelser til brug af donkraft
1. Parkér køretøjet på en fast plan flade sålangt fra kanten af vejbanen som muligt.
Undgå isede eller glatte områder.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side af
køretøjet, der vender mod trafikken. Kør
tilstrækkeligt langt væk fra vejen for at
undgå at blive ramt, når du bruger don-
kraften eller skifter hjul.
2. Tænd for havariblinket.
3. Aktivér parkeringsbremsen.
4. Sæt gearvælgeren i PARK (Parkering) (automatgearkasse) eller REVERSE (Bak-
gear) (manuel gearkasse).
5. Sæt tændingen i positionen OFF (Fra). 6. Bloker hjulet diagonalt modsat donkraft-
positionen både foran og bag ved det. Hvis
f.eks. højre forhjul skiftes, skal venstre
baghjul blokeres.
BEMÆRK:
Der bør ikke være passagerer i køretøjet, når
det løftes med donkraft.
Instruktioner i brug af donkraft
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge
ADVARSEL!
personskade eller beskadigelse af køre-
tøjet:
• Parker altid på en fast, plan flade så langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
• Tænd for havariblinket.
• Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
• Aktivér parkeringsbremsen fast, og sæt
gearkassen i positionen PARK (Parke-
ring).
• Når køretøjet er på en donkraft, må mo-
toren aldrig startes eller køre.
• Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.
• Bevæg dig ikke ind under køretøjet, når
det er på en donkraft. Hvis det er nød-
vendigt at komme ind under et hævet
køretøj, skal det bringes til et ser-
vicecenter, hvor det kan løftes med en
lift.
• Brug kun donkraften på de angivne po-
sitioner og til løft af køretøjet under et
hjulskift.
Hjul blokeret
NØDSITUATION
