OSTRZEŻENIE!
wypadku przemieszczający się fotelik
może uderzyć w pasażerów lub oparcia
foteli, co może być przyczyną poważ-
nych obrażeń.
Przydatność siedzeń pasażera do za-
mocowania uniwersalnego fotelika
dziecięcego
Zgodnie z dyrektywą Unii Europejskiej 2000/
3/WE, przydatność każdej pozycji siedzenia
pasażera do zamocowania uniwersalnego
fotelika dziecięcego jest przedstawiona
w poniższej tabeli:

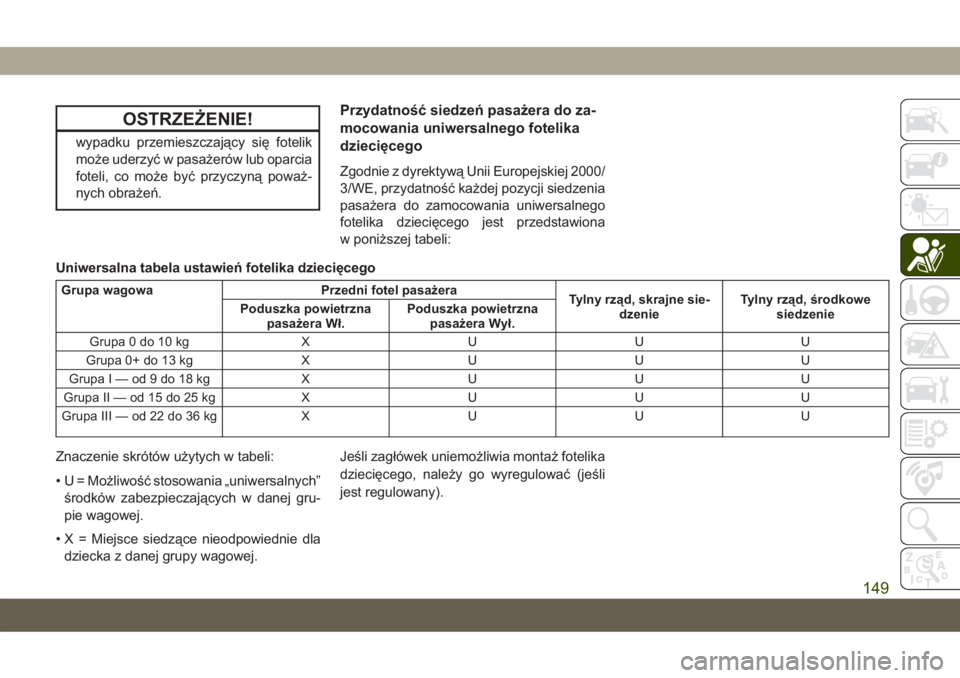

Uniwersalna tabela ustawień fotelika dziecięcego
Grupa wagowa Przedni fotel pasażera
Tylny rząd, skrajne sie-
dzenieTylny rząd, środkowe
siedzenie Poduszka powietrzna
pasażera Wł.Poduszka powietrzna
pasażera Wył.
Grupa 0 do 10 kg X U U U
Grupa 0+ do 13 kg X U U U
GrupaI—od9do18kg X U U U
Grupa II — od 15 do 25 kg X U U U
Grupa III — od 22 do 36 kg X U U U
Znaczenie skrótów użytych w tabeli:
• U = Możliwość stosowania „uniwersalnych”
środków zabezpieczających w danej gru-
pie wagowej.
• X = Miejsce siedzące nieodpowiednie dla
dziecka z danej grupy wagowej.Jeśli zagłówek uniemożliwia montaż fotelika
dziecięcego, należy go wyregulować (jeśli
jest regulowany).
149

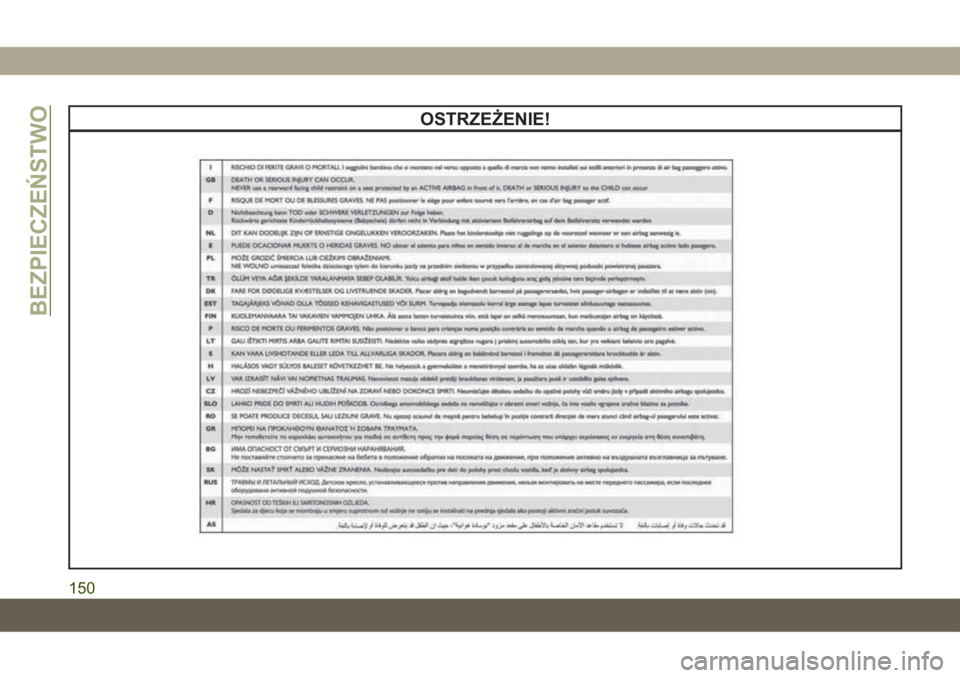

OSTRZEŻENIE!
BEZPIECZEŃSTWO
150

Pasy bezpieczeństwa dla starszych
dzieci
Dzieci o wzroście powyżej 1,5 m mogą zapi-
nać pasy bezpieczeństwa zamiast stosowa-
nia fotelików dziecięcych.
Należy przeprowadzić ten prosty 5-punktowy
test, aby ustalić, czy pas bezpieczeństwa pra-
widłowo zabezpiecza dziecko lub czy nadal
powinno się stosować fotelik dziecięcy grupy
2 lub grupy 3 w celu poprawienia ochrony za-
pewnianej przez pas bezpieczeństwa:
1. Czy dziecko może w pełni oprzeć się
o oparcie siedzenia samochodu?
2. Czy kolana dziecka zginają się naturalnie
przed siedziskiem i czy w tym czasie
dziecko nadal prawidłowo opiera się
o oparcie siedzenia?
3. Czy pas barkowy spoczywa na barku
dziecka, pomiędzy szyją i ramieniem?
4. Czy pas biodrowy znajduje się maksy-
malnie nisko, dotykając ud dziecka, a nie
brzucha?
5. Czy dziecko może siedzieć w takiej pozy-
cji przez całą podróż?
Jeśli odpowiedź na którekolwiek z tych pytań
brzmi „nie”, oznacza to, że dziecko nadal musi
korzystać w samochodzie z fotelika dziecię-
cego grupy 2 lub 3. Jeśli dziecko używa pasa
biodrowo-barkowego, należy co jakiś czas
sprawdzać dopasowanie pasa i upewnić się, że
sprzączka pasa jest zapięta. Dziecko zmienia-
jące położenie w fotelu (wiercące się) może
zmienić położenie pasa bezpieczeństwa. Jeśli
pas barkowy dotyka twarzy lub szyi, należy
przesunąć dziecko bliżej w stronę środka po-
jazdu lub zastosować podstawkę podwyższa-
jącą, tak aby zapewnić odpowiednie zabezpie-
czenie dziecka pasem bezpieczeństwa.
OSTRZEŻENIE!
W żadnym wypadku nie pozwalać dzie-
cku przekładać pasa barkowego pod ra-
mieniem lub za plecami. W przypadku
zderzenia pas barkowy nie będzie prawid-
łowo zabezpieczał dziecka, co może spo-
wodować poważne obrażenia ciała lub
śmierć. Dziecko musi zawsze mieć pra-
widłowo założony pas biodrowy i pas ra-
mieniowy pasa bezpieczeństwa.

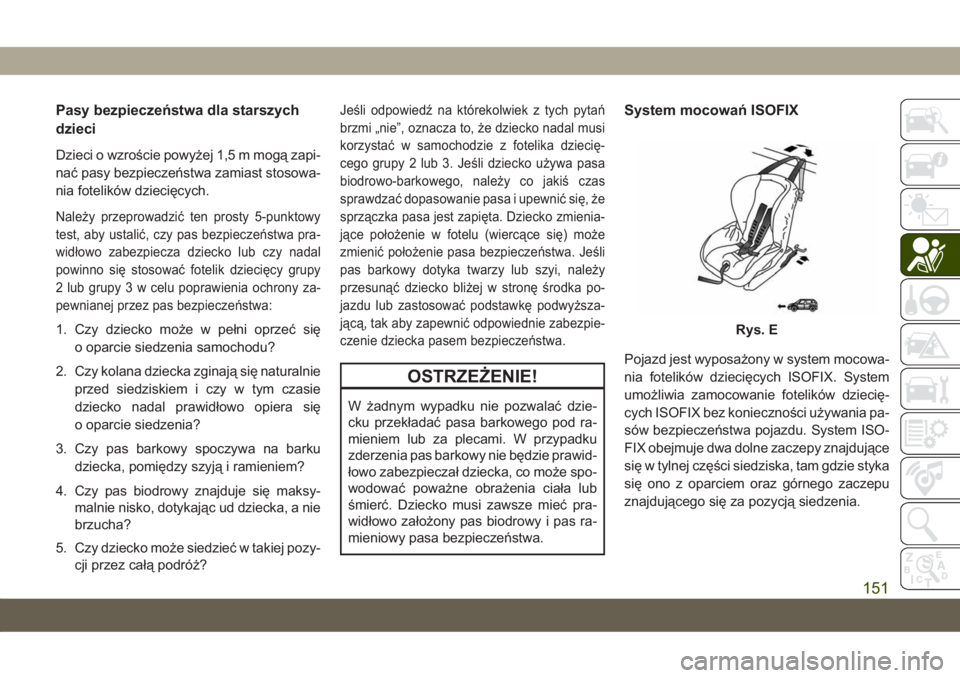

System mocowań ISOFIX
Pojazd jest wyposażony w system mocowa-
nia fotelików dziecięcych ISOFIX. System
umożliwia zamocowanie fotelików dziecię-
cych ISOFIX bez konieczności używania pa-
sów bezpieczeństwa pojazdu. System ISO-
FIX obejmuje dwa dolne zaczepy znajdujące
się w tylnej części siedziska, tam gdzie styka
się ono z oparciem oraz górnego zaczepu
znajdującego się za pozycją siedzenia.
Rys. E
151

Przykładowy system mocowań fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wań fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.

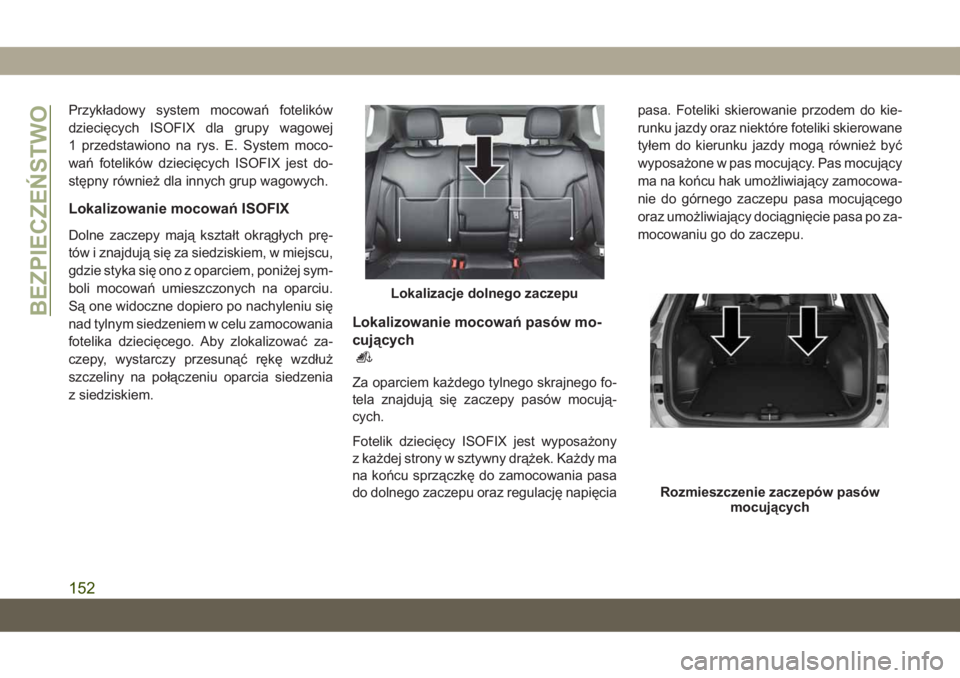

Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowań umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.
Lokalizowanie mocowań pasów mo-
cujących
Za oparciem każdego tylnego skrajnego fo-
tela znajdują się zaczepy pasów mocują-
cych.
Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na końcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięciapasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na końcu hak umożliwiający zamocowa-
nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.
Lokalizacje dolnego zaczepu
Rozmieszczenie zaczepów pasów
mocujących
BEZPIECZEŃSTWO
152

Mocowanie ISOFIX na środkowym
siedzeniu
OSTRZEŻENIE!
•Ten pojazd nie ma środkowych zaczepów
ISOFIX lub zaczepów pasa mocującego.
Ta pozycja nie jest zatwierdzona do współ-
pracy z fotelikiem dziecięcym ISOFIX. Nie
mocować fotelika dziecięcego skierowa-
nego przodem do kierunku jazdy za po-
mocą pasa mocującego.
OSTRZEŻENIE!
• Do mocowania fotelika dziecięcego na
środkowym siedzeniu należy użyć pasa
bezpieczeństwa.
•
Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jednego
fotelika dziecięcego. Więcej informacji
o typowych sposobach montowania
można znaleźć w części „Montaż fotelika
z wykorzystaniem systemu mocowania
ISOFIX”.
Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
ISOFIX
Poniższa tabela przedstawia różne możliwo-
ści montażu fotelików dziecięcych na sie-
dzeniach wyposażonych w mocowania ISO-
FIX, zgodnie z normą europejską ECE 16.

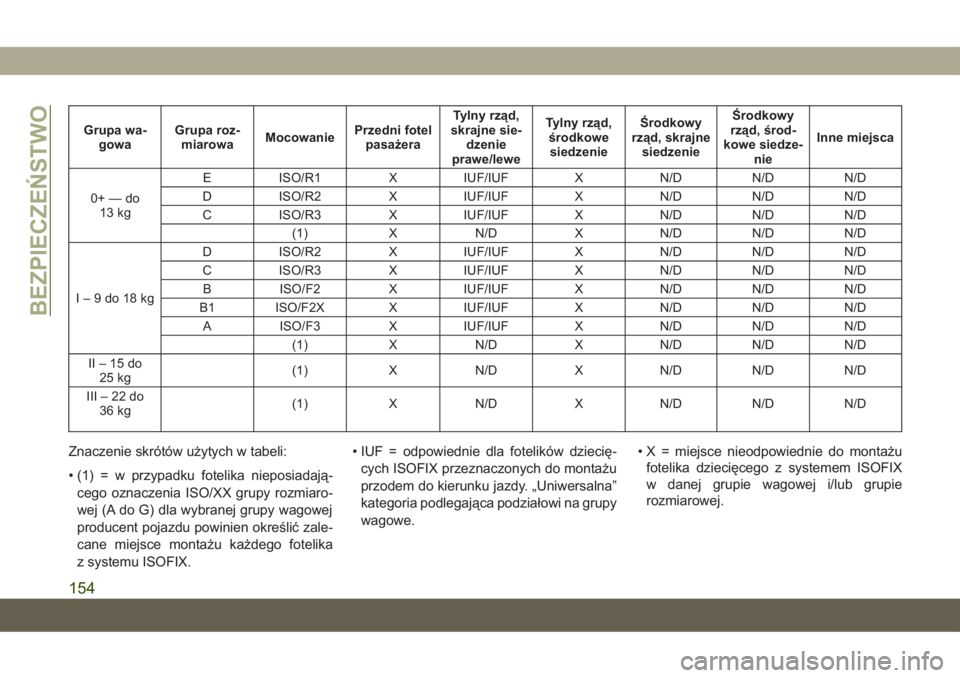

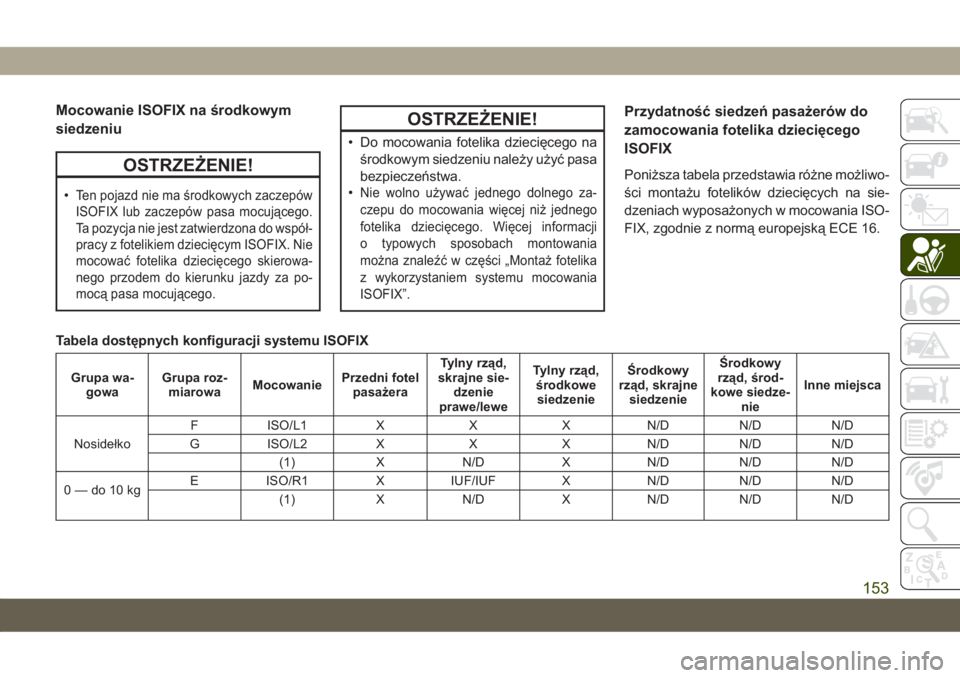

Tabela dostępnych konfiguracji systemu ISOFIX
Grupa wa-
gowaGrupa roz-
miarowaMocowaniePrzedni fotel
pasażeraTylny rząd,
skrajne sie-
dzenie
prawe/leweTylny rząd,
środkowe
siedzenieŚrodkowy
rząd, skrajne
siedzenieŚrodkowy
rząd, środ-
kowe siedze-
nieInne miejsca
NosidełkoF ISO/L1 X X X N/D N/D N/D
G ISO/L2 X X X N/D N/D N/D
(1) X N/D X N/D N/D N/D
0—do10kgE ISO/R1 X IUF/IUF X N/D N/D N/D
(1) X N/D X N/D N/D N/D
153

Grupa wa-
gowaGrupa roz-
miarowaMocowaniePrzedni fotel
pasażeraTylny rząd,
skrajne sie-
dzenie
prawe/leweTylny rząd,
środkowe
siedzenieŚrodkowy
rząd, skrajne
siedzenieŚrodkowy
rząd, środ-
kowe siedze-
nieInne miejsca
0+—do
13 kgE ISO/R1 X IUF/IUF X N/D N/D N/D
D ISO/R2 X IUF/IUF X N/D N/D N/D
C ISO/R3 X IUF/IUF X N/D N/D N/D
(1) X N/D X N/D N/D N/D
I–9do18kgD ISO/R2 X IUF/IUF X N/D N/D N/D
C ISO/R3 X IUF/IUF X N/D N/D N/D
B ISO/F2 X IUF/IUF X N/D N/D N/D
B1 ISO/F2X X IUF/IUF X N/D N/D N/D
A ISO/F3 X IUF/IUF X N/D N/D N/D
(1) X N/D X N/D N/D N/D
II–15do
25 kg(1) X N/D X N/D N/D N/D
III–22do
36 kg(1) X N/D X N/D N/D N/D
Znaczenie skrótów użytych w tabeli:
• (1) = w przypadku fotelika nieposiadają-
cego oznaczenia ISO/XX grupy rozmiaro-
wej (A do G) dla wybranej grupy wagowej
producent pojazdu powinien określić zale-
cane miejsce montażu każdego fotelika
z systemu ISOFIX.• IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do montażu
przodem do kierunku jazdy. „Uniwersalna”
kategoria podlegająca podziałowi na grupy
wagowe.• X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
BEZPIECZEŃSTWO
154

W przypadku montażu fotelika dziecięcego
zawsze należy postępować zgodnie z in-
strukcjami producenta fotelika dziecięcego.
W poniższym opisie nie został omówiony
montaż wszystkich typów fotelików dziecię-
cych. W przypadku stosowania uniwersal-
nego fotelika dziecięcego ISOFIX można
używać wyłącznie zatwierdzonych foteli-
ków dziecięcych z oznaczeniem ECE R44
(wersja R44/03 lub lepsza) „Uniwersalne
ISOFIX”.

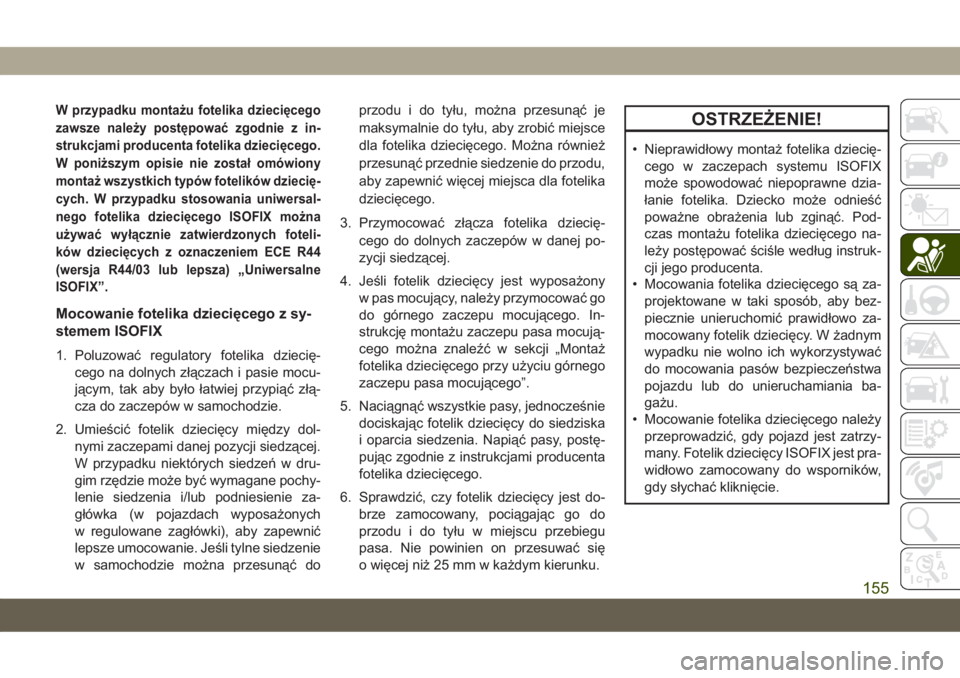

Mocowanie fotelika dziecięcego z sy-
stemem ISOFIX
1. Poluzować regulatory fotelika dziecię-
cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie.
2. Umieścić fotelik dziecięcy między dol-
nymi zaczepami danej pozycji siedzącej.
W przypadku niektórych siedzeń w dru-
gim rzędzie może być wymagane pochy-
lenie siedzenia i/lub podniesienie za-
główka (w pojazdach wyposażonych
w regulowane zagłówki), aby zapewnić
lepsze umocowanie. Jeśli tylne siedzenie
w samochodzie można przesunąć doprzodu i do tyłu, można przesunąć je
maksymalnie do tyłu, aby zrobić miejsce
dla fotelika dziecięcego. Można również
przesunąć przednie siedzenie do przodu,
aby zapewnić więcej miejsca dla fotelika
dziecięcego.
3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony
w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”.
5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
6. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
OSTRZEŻENIE!
• Nieprawidłowy montaż fotelika dziecię-
cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
do mocowania pasów bezpieczeństwa
pojazdu lub do unieruchamiania ba-
gażu.
• Mocowanie fotelika dziecięcego należy
przeprowadzić, gdy pojazd jest zatrzy-
many. Fotelik dziecięcy ISOFIX jest pra-
widłowo zamocowany do wsporników,
gdy słychać kliknięcie.
155

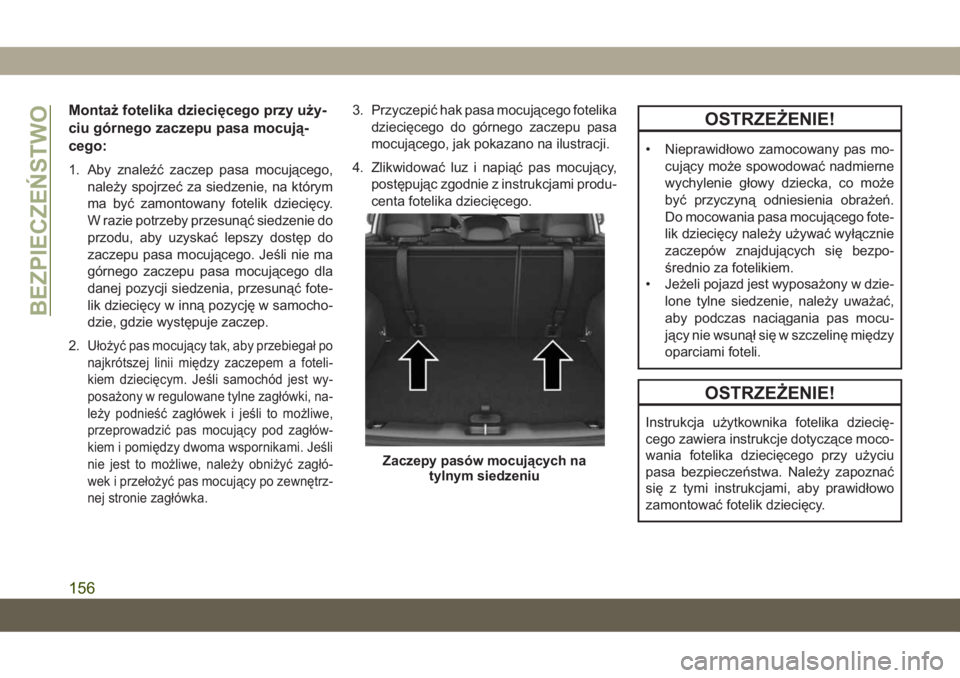

Montaż fotelika dziecięcego przy uży-
ciu górnego zaczepu pasa mocują-
cego:
1. Aby znaleźć zaczep pasa mocującego,
należy spojrzeć za siedzenie, na którym
ma być zamontowany fotelik dziecięcy.
W razie potrzeby przesunąć siedzenie do
przodu, aby uzyskać lepszy dostęp do
zaczepu pasa mocującego. Jeśli nie ma
górnego zaczepu pasa mocującego dla
danej pozycji siedzenia, przesunąć fote-
lik dziecięcy w inną pozycję w samocho-
dzie, gdzie występuje zaczep.
2.
Ułożyć pas mocujący tak, aby przebiegał po
najkrótszej linii między zaczepem a foteli-
kiem dziecięcym. Jeśli samochód jest wy-
posażony w regulowane tylne zagłówki, na-
leży podnieść zagłówek i jeśli to możliwe,
przeprowadzić pas mocujący pod zagłów-
kiem i pomiędzy dwoma wspornikami. Jeśli
nie jest to możliwe, należy obniżyć zagłó-
wek i przełożyć pas mocujący po zewnętrz-
nej stronie zagłówka.
3. Przyczepić hak pasa mocującego fotelika
dziecięcego do górnego zaczepu pasa
mocującego, jak pokazano na ilustracji.
4. Zlikwidować luz i napiąć pas mocujący,
postępując zgodnie z instrukcjami produ-
centa fotelika dziecięcego.OSTRZEŻENIE!
• Nieprawidłowo zamocowany pas mo-
cujący może spowodować nadmierne
wychylenie głowy dziecka, co może
być przyczyną odniesienia obrażeń.
Do mocowania pasa mocującego fote-
lik dziecięcy należy używać wyłącznie
zaczepów znajdujących się bezpo-
średnio za fotelikiem.
• Jeżeli pojazd jest wyposażony w dzie-
lone tylne siedzenie, należy uważać,
aby podczas naciągania pas mocu-
jący nie wsunął się w szczelinę między
oparciami foteli.
OSTRZEŻENIE!
Instrukcja użytkownika fotelika dziecię-
cego zawiera instrukcje dotyczące moco-
wania fotelika dziecięcego przy użyciu
pasa bezpieczeństwa. Należy zapoznać
się z tymi instrukcjami, aby prawidłowo
zamontować fotelik dziecięcy.
Zaczepy pasów mocujących na
tylnym siedzeniu
BEZPIECZEŃSTWO
156

Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
i-Size
Zewnętrzne miejsca tylnej kanapy pojazdu
mają homologację do montażu najnowo-
cześniejszych fotelików dziecięcych i-Size.
Foteliki te, zaprojektowane i homologowane
zgodnie ze standardem i-Size (ECE R129),
gwarantują wyższy poziom bezpieczeństwa
przewozu dzieci:
• Do ukończenia 15 miesiąca życia dziecko
należy przewozić tyłem do kierunku jazdy;
• Fotelik zapewnia lepszą ochronę w przy-
padku kolizji bocznej;
• W celu uniknięcia wadliwego zamontowa-
nia fotelików najlepiej korzystać z systemu
ISOFIX;
• Foteliki nie są już dostosowane do wagi,
ale do wzrostu dziecka, co pozwala lepiej
dobrać odpowiedni fotelik;• Zwiększono poziom zgodności siedzeń po-
jazdu i fotelików: modele i-Size można
określić jako foteliki „Super ISOFIX”, co
oznacza możliwość ich idealnego dopaso-
wania do homologowanych siedzeń i-Size,
ale także zamocowania na siedzeniach
z homologacją ISOFIX (ECE R44).
UWAGA:
Siedzenia samochodowe z homologacją
i-Size są oznaczone symbolem przedsta-
wionym na rys. XX.

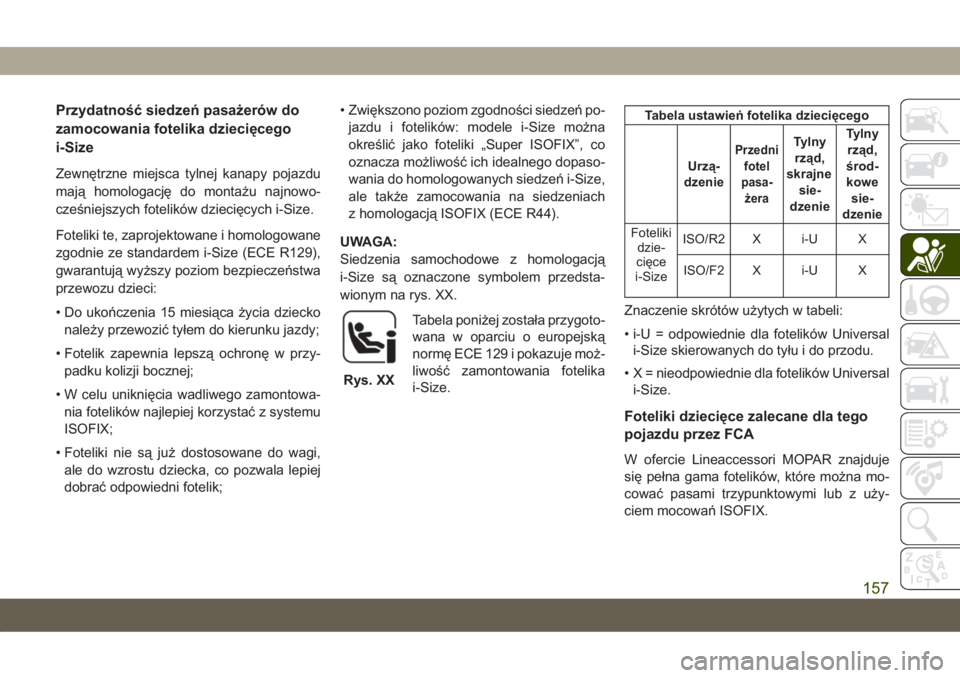

Tabela poniżej została przygoto-
wana w oparciu o europejską
normę ECE 129 i pokazuje moż-
liwość zamontowania fotelika
i-Size.
Tabela ustawień fotelika dziecięcego
Urzą-
dzenie
Przedni
fotel
pasa-
żeraTylny
rząd,
skrajne
sie-
dzenieTylny
rząd,
środ-
kowe
sie-
dzenie
Foteliki
dzie-
cięce
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Znaczenie skrótów użytych w tabeli:
• i-U = odpowiednie dla fotelików Universal
i-Size skierowanych do tyłu i do przodu.
• X = nieodpowiednie dla fotelików Universal
i-Size.
Foteliki dziecięce zalecane dla tego
pojazdu przez FCA
W ofercie Lineaccessori MOPAR znajduje
się pełna gama fotelików, które można mo-
cować pasami trzypunktowymi lub z uży-
ciem mocowań ISOFIX.
Rys. XX
157

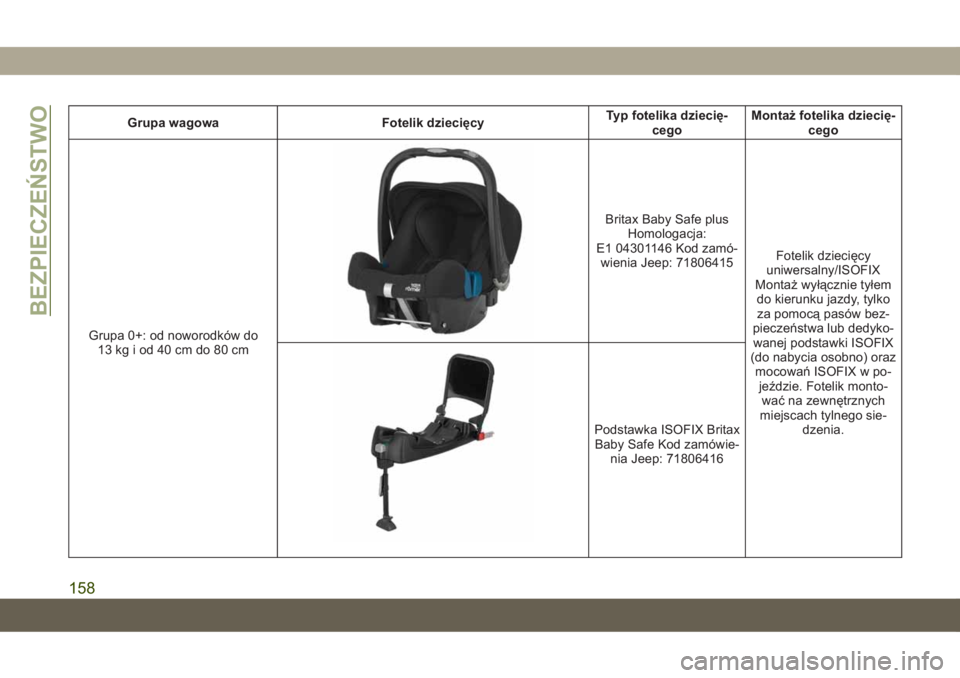

Grupa wagowa Fotelik dziecięcyTyp fotelika dziecię-
cegoMontaż fotelika dziecię-
cego
Grupa 0+: od noworodków do
13kgiod40cmdo80cm
Britax Baby Safe plus
Homologacja:
E1 04301146 Kod zamó-
wienia Jeep: 71806415Fotelik dziecięcy
uniwersalny/ISOFIX
Montaż wyłącznie tyłem
do kierunku jazdy, tylko
za pomocą pasów bez-
pieczeństwa lub dedyko-
wanej podstawki ISOFIX
(do nabycia osobno) oraz
mocowań ISOFIX w po-
jeździe. Fotelik monto-
wać na zewnętrznych
miejscach tylnego sie-
dzenia.
Podstawka ISOFIX Britax
Baby Safe Kod zamówie-
nia Jeep: 71806416
BEZPIECZEŃSTWO
158
