JEEP COMPASS 2020 Drift- och underhållshandbok (in Swedish)

179

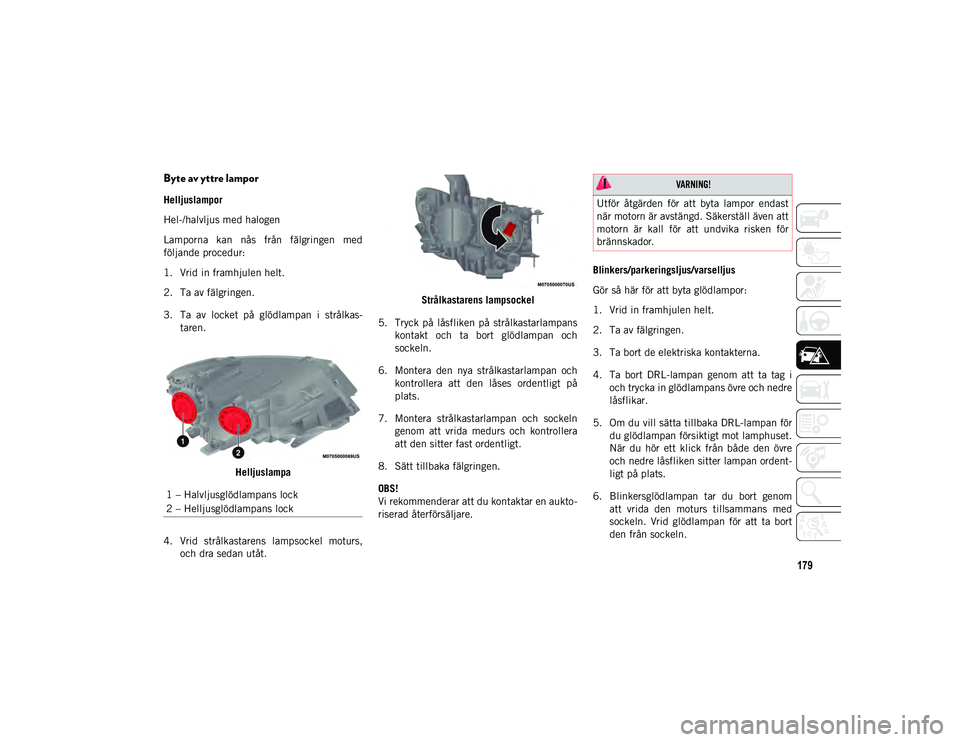

Byte av yttre lampor
Helljuslampor
Hel-/halvljus med halogen
Lamporna kan nås från fälgringen med
följande procedur:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta av locket på glödlampan i strålkas-
taren.
Helljuslampa
4. Vrid strålkastarens lampsockel moturs, och dra sedan utåt. Strålkastarens lampsockel
5. Tryck på låsfliken på strålkastarlampans kontakt och ta bort glödlampan och
sockeln.
6. Montera den nya strålkastarlampan och kontrollera att den låses ordentligt på
plats.
7. Montera strålkastarlampan och sockeln genom att vrida medurs och kontrollera
att den sitter fast ordentligt.
8. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare. Blinkers/parkeringsljus/varselljus
Gör så här för att byta glödlampor:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta bort de elektriska kontakterna.
4. Ta bort DRL-lampan genom att ta tag i
och trycka in glödlampans övre och nedre
låsflikar.
5. Om du vill sätta tillbaka DRL-lampan för du glödlampan försiktigt mot lamphuset.
När du hör ett klick från både den övre
och nedre låsfliken sitter lampan ordent -
ligt på plats.
6. Blinkersglödlampan tar du bort genom att vrida den moturs tillsammans med
sockeln. Vrid glödlampan för att ta bort
den från sockeln.
1 – Halvljusglödlampans lock
2 – Helljusglödlampans lock

VARNING!

Utför åtgärden för att byta lampor endast
när motorn är avstängd. Säkerställ även att
motorn är kall för att undvika risken för
brännskador.
2020_JEEP_MP_UG_EE.book Page 179

I EN NÖDSITUATION
180

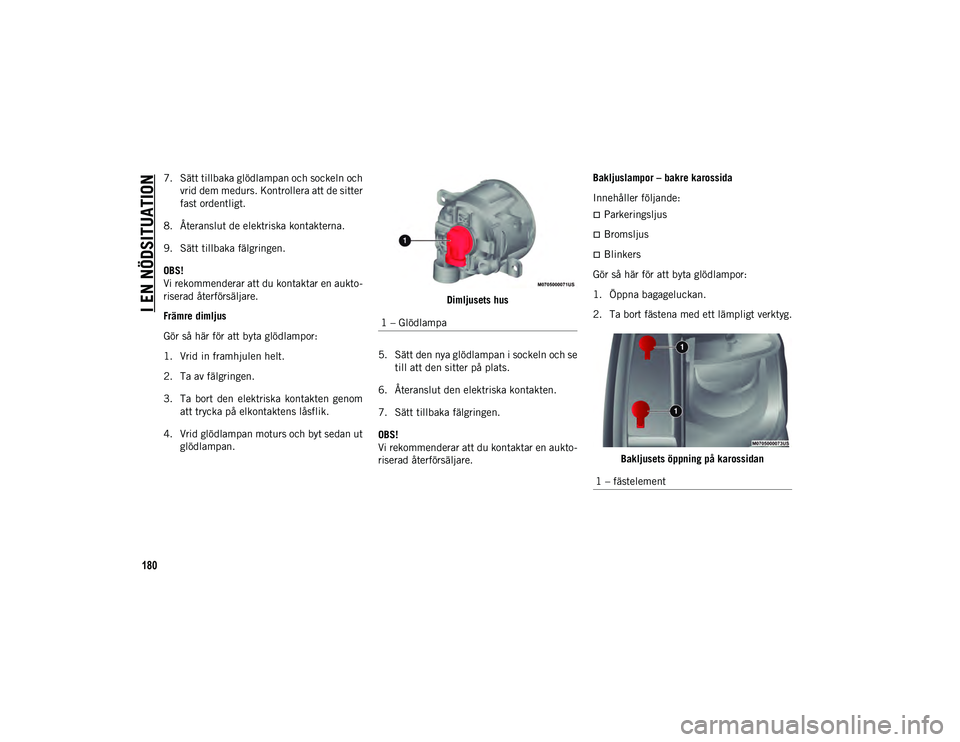

7. Sätt tillbaka glödlampan och sockeln ochvrid dem medurs. Kontrollera att de sitter
fast ordentligt.
8. Återanslut de elektriska kontakterna.
9. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare.
Främre dimljus
Gör så här för att byta glödlampor:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta bort den elektriska kontakten genom att trycka på elkontaktens låsflik.
4. Vrid glödlampan moturs och byt sedan ut glödlampan. Dimljusets hus
5. Sätt den nya glödlampan i sockeln och se till att den sitter på plats.
6. Återanslut den elektriska kontakten.
7. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare. Bakljuslampor – bakre karossida
Innehåller följande:
Parkeringsljus
Bromsljus
Blinkers
Gör så här för att byta glödlampor:
1. Öppna bagageluckan.
2. Ta bort fästena med ett lämpligt verktyg.
Bakljusets öppning på karossidan
1 – Glödlampa
1 – fästelement
2020_JEEP_MP_UG_EE.book Page 180

181
3. Koppla ur den elektriska kontaktengenom att trycka på spärren.
4. Ta bort bakljuset på karossidans baksida genom att skjuta det bort från fordonets
bakre del.
Bakljus på karossidan
5. Byt ut glödlampan vid behov genom att vrida och ta bort glödlamphuset. Bakljus på baksidan
6. Sätt fast den nya glödlampan, och kont -
rollera att den låses ordentligt på plats.
7. Sätt tillbaka det bakre sidolamphuset på bilen.
8. Återanslut den elektriska kontakten.
9. Sätt tillbaka karossidans lampa och se till att kultapparna hamnar i rätt läge. Bakljus på karossidan
10. Montera fästena och dra åt det bakre sidolamphuset.
11. Stäng slutligen bagageluckan.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare.
1 – bakljuset på karossidans baksida
2 – kultapp
1 – blinkerslampa
2 – elektrisk kontakt
3 – bromsljuslampa
4 – kultappar1 – bakljuset på karossidans baksida
2 – kultapp
2020_JEEP_MP_UG_EE.book Page 181

I EN NÖDSITUATION
182
(Fortsatt)

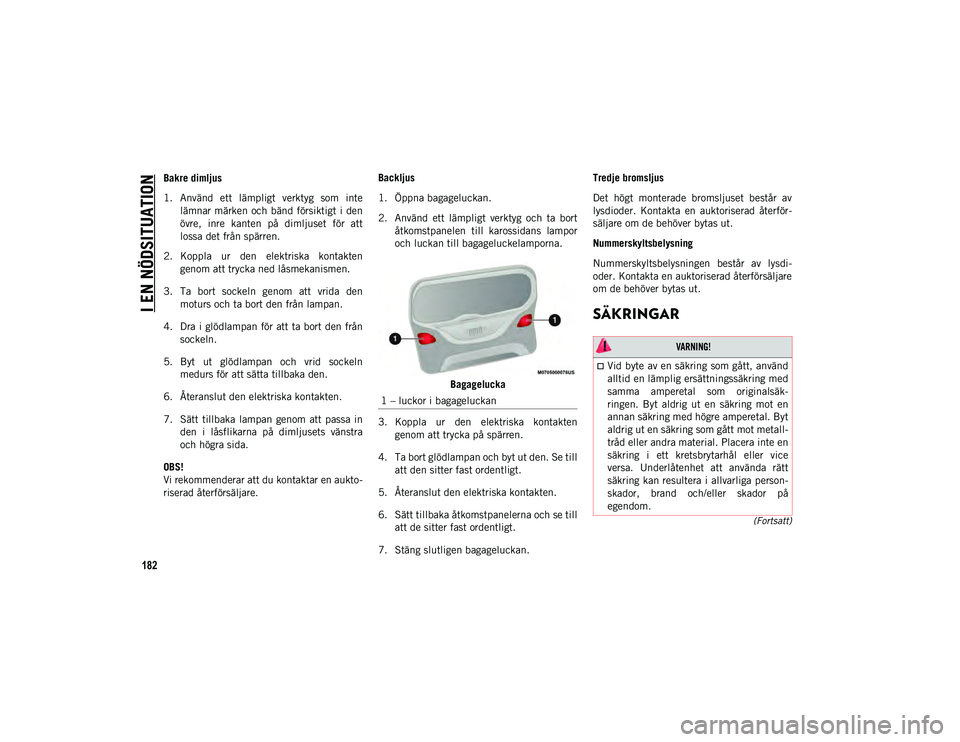

Bakre dimljus
1. Använd ett lämpligt verktyg som intelämnar märken och bänd försiktigt i den
övre, inre kanten på dimljuset för att
lossa det från spärren.
2. Koppla ur den elektriska kontakten genom att trycka ned låsmekanismen.
3. Ta bort sockeln genom att vrida den moturs och ta bort den från lampan.
4. Dra i glödlampan för att ta bort den från sockeln.
5. Byt ut glödlampan och vrid sockeln medurs för att sätta tillbaka den.
6. Återanslut den elektriska kontakten.
7. Sätt tillbaka lampan genom att passa in den i låsflikarna på dimljusets vänstra
och högra sida.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare. Backljus
1. Öppna bagageluckan.
2. Använd ett lämpligt verktyg och ta bort
åtkomstpanelen till karossidans lampor
och luckan till bagageluckelamporna.
Bagagelucka
3. Koppla ur den elektriska kontakten genom att trycka på spärren.
4. Ta bort glödlampan och byt ut den. Se till att den sitter fast ordentligt.
5. Återanslut den elektriska kontakten.
6. Sätt tillbaka åtkomstpanelerna och se till att de sitter fast ordentligt.
7. Stäng slutligen bagageluckan. Tredje bromsljus
Det högt monterade bromsljuset består av
lysdioder. Kontakta en auktoriserad återför
-
säljare om de behöver bytas ut.
Nummerskyltsbelysning
Nummerskyltsbelysningen består av lysdi -
oder. Kontakta en auktoriserad återförsäljare
om de behöver bytas ut.
SÄKRINGAR
1 – luckor i bagageluckan

VARNING!

Vid byte av en säkring som gått, använd
alltid en lämplig ersättningssäkring med
samma amperetal som originalsäk-
ringen. Byt aldrig ut en säkring mot en
annan säkring med högre amperetal. Byt
aldrig ut en säkring som gått mot metall -
tråd eller andra material. Placera inte en
säkring i ett kretsbrytarhål eller vice
versa. Underlåtenhet att använda rätt
säkring kan resultera i allvarliga person -
skador, brand och/eller skador på
egendom.
2020_JEEP_MP_UG_EE.book Page 182

183

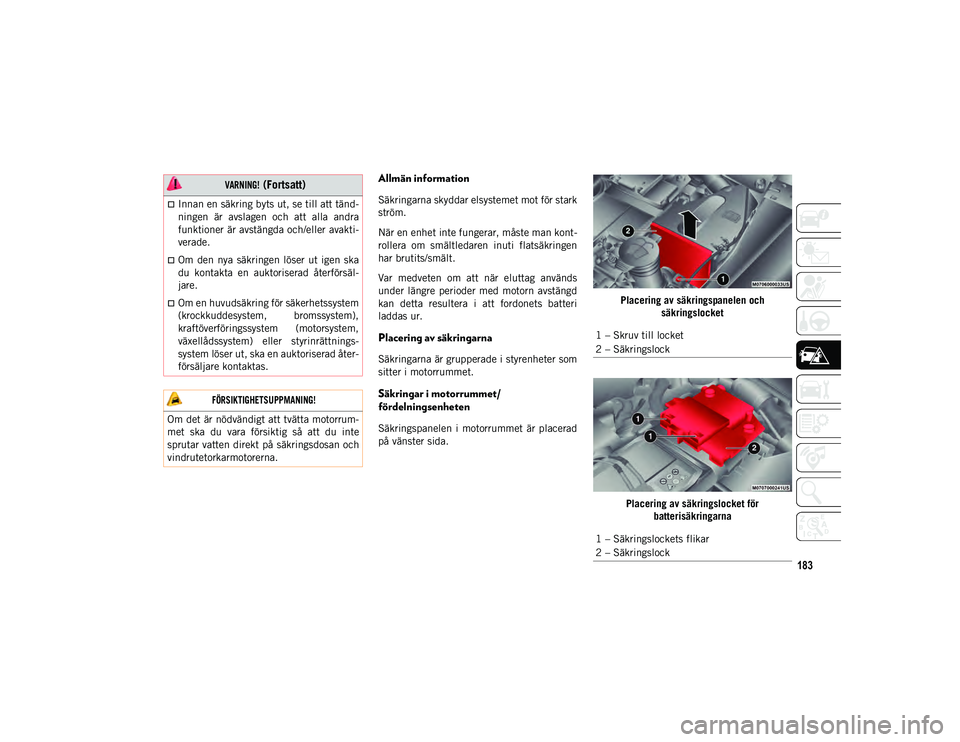

Allmän information
Säkringarna skyddar elsystemet mot för stark
ström.
När en enhet inte fungerar, måste man kont-
rollera om smältledaren inuti flatsäkringen
har brutits/smält.
Var medveten om att när eluttag används
under längre perioder med motorn avstängd
kan detta resultera i att fordonets batteri
laddas ur.
Placering av säkringarna
Säkringarna är grupperade i styrenheter som
sitter i motorrummet.
Säkringar i motorrummet/
fördelningsenheten
Säkringspanelen i motorrummet är placerad
på vänster sida. Placering av säkringspanelen och
säkringslocket
Placering av säkringslocket för batterisäkringarna
Innan en säkring byts ut, se till att tänd -
ningen är avslagen och att alla andra
funktioner är avstängda och/eller avakti -
verade.
Om den nya säkringen löser ut igen ska
du kontakta en auktoriserad återförsäl -
jare.
Om en huvudsäkring för säkerhetssystem
(krockkuddesystem, bromssystem),
kraftöverföringssystem (motorsystem,
växellådssystem) eller styrinrättnings-
system löser ut, ska en auktoriserad åter -
försäljare kontaktas.

FÖRSIKTIGHETSUPPMANING!

Om det är nödvändigt att tvätta motorrum -
met ska du vara försiktig så att du inte
sprutar vatten direkt på säkringsdosan och
vindrutetorkarmotorerna.

VARNING!
(Fortsatt)
1 – Skruv till locket
2 – Säkringslock
1 – Säkringslockets flikar
2 – Säkringslock
2020_JEEP_MP_UG_EE.book Page 183

I EN NÖDSITUATION
184

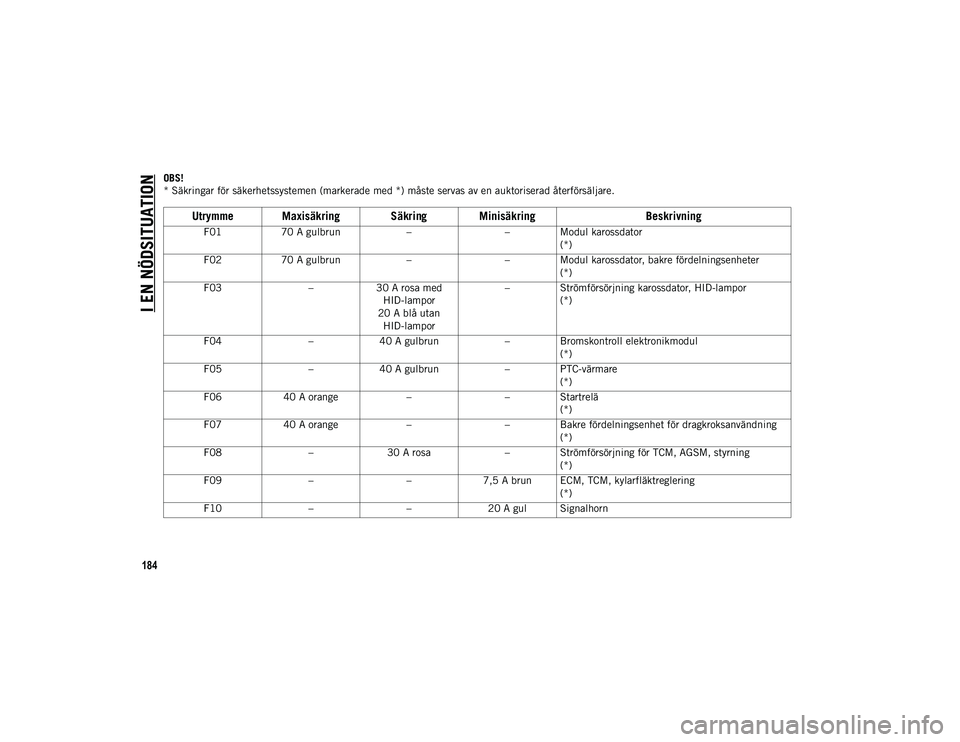

OBS!
* Säkringar för säkerhetssystemen (markerade med *) måste servas av en auktoriserad återförsäljare.
Utrymme Maxisäkring Säkring MinisäkringBeskrivning
F0170 A gulbrun –– Modul karossdator
(*)
F02 70 A gulbrun –– Modul karossdator, bakre fördelningsenheter
(*)
F03 –30 A rosa med
HID-lampor
20 A blå utan HID-lampor – Strömförsörjning karossdator, HID-lampor
(*)
F04 –40 A gulbrun – Bromskontroll elektronikmodul
(*)
F05 –40 A gulbrun – PTC-värmare
(*)
F06 40 A orange –– Startrelä
(*)
F07 40 A orange –– Bakre fördelningsenhet för dragkroksanvändning
(*)
F08 –30 A rosa – Strömförsörjning för TCM, AGSM, styrning
(*)
F09 ––7,5 A brun ECM, TCM, kylarfläktreglering
(*)
F10 ––20 A gul Signalhorn
2020_JEEP_MP_UG_EE.book Page 184

185

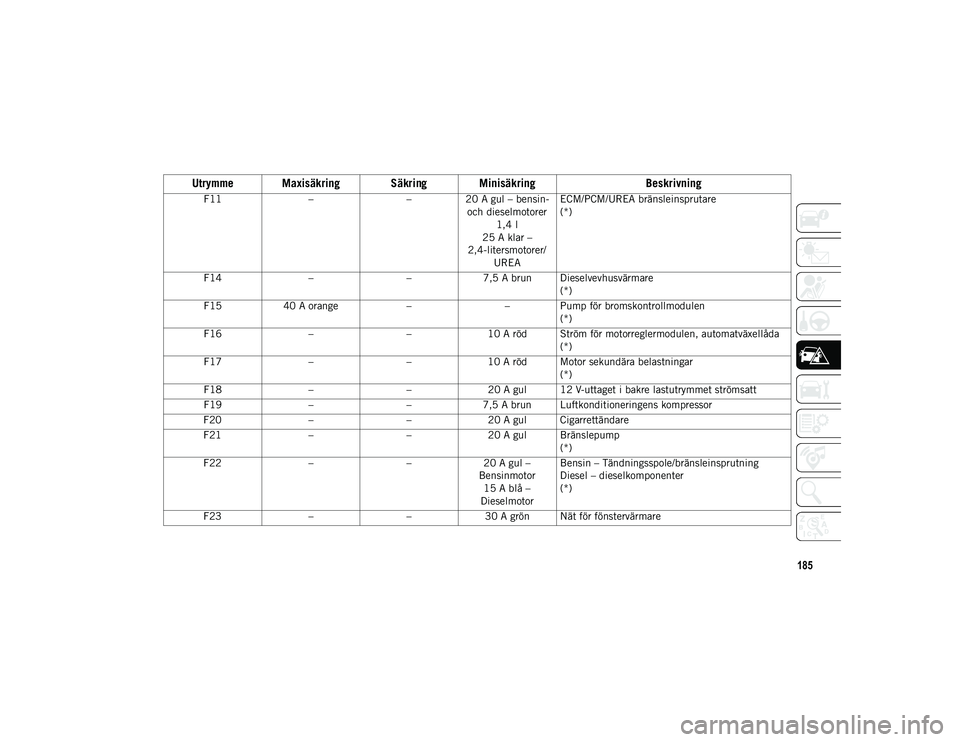

F11––20 A gul – bensin-
och dieselmotorer 1,4 l
25 A klar –
2,4-litersmotorer/ UREA ECM/PCM/UREA bränsleinsprutare
(*)
F14 ––7,5 A brun Dieselvevhusvärmare
(*)
F15 40 A orange –– Pump för bromskontrollmodulen
(*)
F16 ––10 A röd Ström för motorreglermodulen, automatväxellåda
(*)
F17 ––10 A röd Motor sekundära belastningar
(*)
F18 ––20 A gul 12 V-uttaget i bakre lastutrymmet strömsatt
F19 ––7,5 A brun Luftkonditioneringens kompressor
F20 ––20 A gul Cigarrettändare
F21 ––20 A gul Bränslepump
(*)
F22 ––20 A gul –
Bensinmotor 15 A blå –
Dieselmotor Bensin – Tändningsspole/bränsleinsprutning
Diesel – dieselkomponenter
(*)
F23 ––30 A grön Nät för fönstervärmare
Utrymme Maxisäkring Säkring Minisäkring Beskrivning
2020_JEEP_MP_UG_EE.book Page 185

I EN NÖDSITUATION
186
I säkringsdosans botten finns fler ATO-säkringshållare.F24
––15 A blå Strömförsörjning elektronikenhet
Automatväxellåda
(*)
F30 –– 20 A gul (kan väljas
av kunden; flytta från F18) 12 Volt uttag i bakre lastutrymmet konstant
batteridrift
F81 60 A blå –– Glödstiftsmodul, DDCT SDU batterimatning
(*)
F82 –40 A grön – Filter för dieseloljeförvärmaren
(*)
F83 –40 A grön – HVAC-fläkt
F84 ––30 A grön Strömförsörjning fyrhjulsdrivning
(*)
F87 ––5 A gulbrun Växelväljare automatväxellåda
(*)
F88 ––7,5 A brun Eluppvärmda ytterbackspeglar
F89 ––30 A grön Elbakruta
F90 ––5 A gulbrun Intelligent batterisensor (batteriets laddningsnivå)
(*)
Fxx ––10 A röd Styrrelä, dubbla batterier med ICKE
DDCT-växellåda
(*)
7,5 A brun Styrrelä, dubbla batterier med DDCT-växellåda (*)
Utrymme Maxisäkring Säkring Minisäkring Beskrivning
2020_JEEP_MP_UG_EE.book Page 186

187

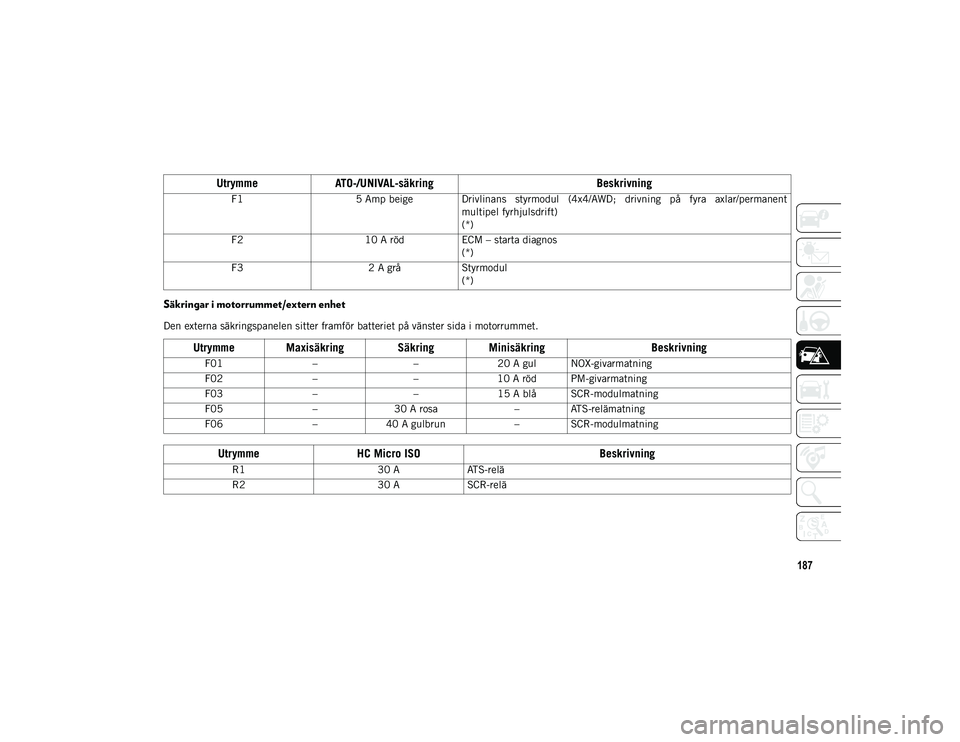

Säkringar i motorrummet/extern enhet
Den externa säkringspanelen sitter framför batteriet på vänster sida i motorrummet.
UtrymmeATO-/UNIVAL-säkring Beskrivning
F15 Amp beige Drivlinans styrmodul (4x4/AWD; drivning på fyra axlar/permanent
multipel fyrhjulsdrift)
(*)
F2 10 A rödECM – starta diagnos
(*)
F3 2 A gråStyrmodul
(*)
Utrymme Maxisäkring Säkring Minisäkring Beskrivning
F01––20 A gul NOX-givarmatning
F02 ––10 A röd PM-givarmatning
F03 ––15 A blå SCR-modulmatning
F05 –30 A rosa – ATS-relämatning
F06 –40 A gulbrun – SCR-modulmatning
UtrymmeHC Micro ISO Beskrivning
R130 AATS-relä
R2 30 ASCR-relä
2020_JEEP_MP_UG_EE.book Page 187

I EN NÖDSITUATION
188
Säkringar i kupén
Säkringsdosan i kupén sitter i passagerarutrymmet under instrumentpanelen på vänster sida.
OBS!
* Säkringar för säkerhetssystemen (markerade med *) måste servas av en auktoriserad återförsäljare.
UtrymmeFlatsäkring Beskrivning
F317,5 A brunStyrenhet för säkerhetssystem
F33 20 A gulFönsterhissmotor: passagerarsidan
F34 20 A gulFönsterhissmotor: förarsidan
F36 20 A gulIntrångsmodul/intrångssiren, radio, UCI-/USB-port,
visköskopplingsenhet, klimatanläggning, elektroniskt rattlås, fällbara
elbackspeglar, gateway för säkerhet/DTV
F37 10 A rödKombinationsinstrument, drivlinans styrmodul, adaptiv farthållare,
ECC-fläkt (HVAC-fläkt)
(*)
F38 20 A gulLåsning/upplåsning av dörrar, bagageluckans frigöring
F42 7,5 A brunBromssystemmodul, elektrisk servostyrning
(*)
F43 20 A gulSpolarpump fram och bak
F47 20 A gulBakre vänster fönsterhiss
F48 20 A gulBakre höger fönsterhiss
F49 7,5 A brunParkeringsassistans, döda vinkeln, spänningsstabilisator, fuktsensor,
elektroniskt rattlås, temperaturavkänning, spegel, eluppvärmda
säten, ljus- och regnsensor, start-/stoppomkopplare
(*)
2020_JEEP_MP_UG_EE.book Page 188
