JEEP GRAND CHEROKEE 2018 Manual de Empleo y Cuidado (in Spanish)

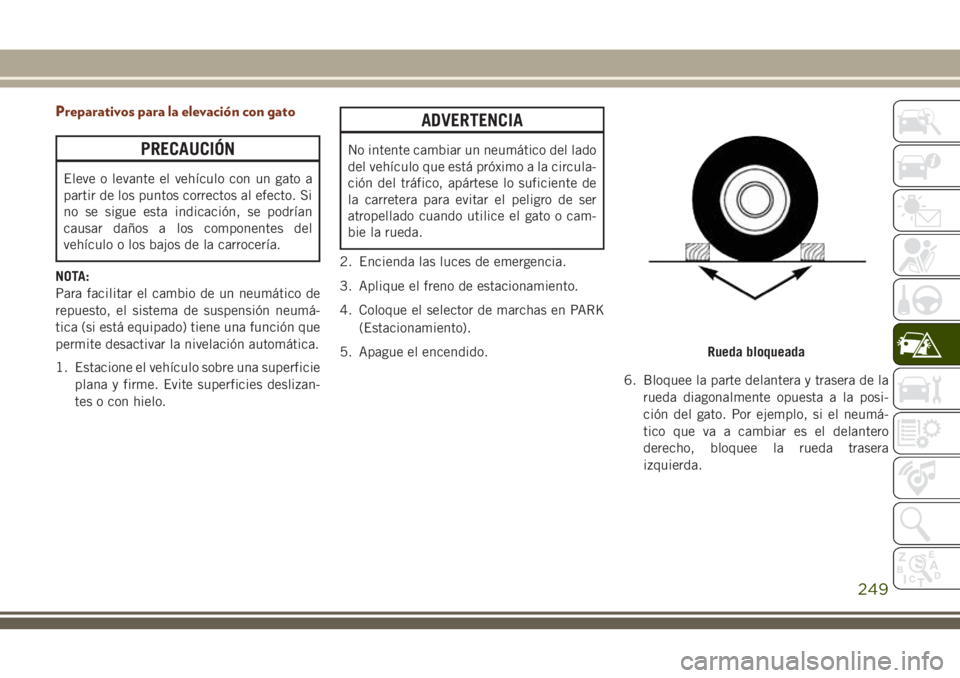

Preparativos para la elevación con gato
PRECAUCIÓN
Eleve o levante el vehículo con un gato a
partir de los puntos correctos al efecto. Si
no se sigue esta indicación, se podrían
causar daños a los componentes del
vehículo o los bajos de la carrocería.
NOTA:
Para facilitar el cambio de un neumático de
repuesto, el sistema de suspensión neumá-
tica (si está equipado) tiene una función que
permite desactivar la nivelación automática.
1. Estacione el vehículo sobre una superficie
plana y firme. Evite superficies deslizan-
tes o con hielo.
ADVERTENCIA
No intente cambiar un neumático del lado
del vehículo que está próximo a la circula-
ción del tráfico, apártese lo suficiente de
la carretera para evitar el peligro de ser
atropellado cuando utilice el gato o cam-
bie la rueda.
2. Encienda las luces de emergencia.
3. Aplique el freno de estacionamiento.
4. Coloque el selector de marchas en PARK
(Estacionamiento).
5. Apague el encendido.
6. Bloquee la parte delantera y trasera de la
rueda diagonalmente opuesta a la posi-
ción del gato. Por ejemplo, si el neumá-
tico que va a cambiar es el delantero
derecho, bloquee la rueda trasera
izquierda.
Rueda bloqueada
249

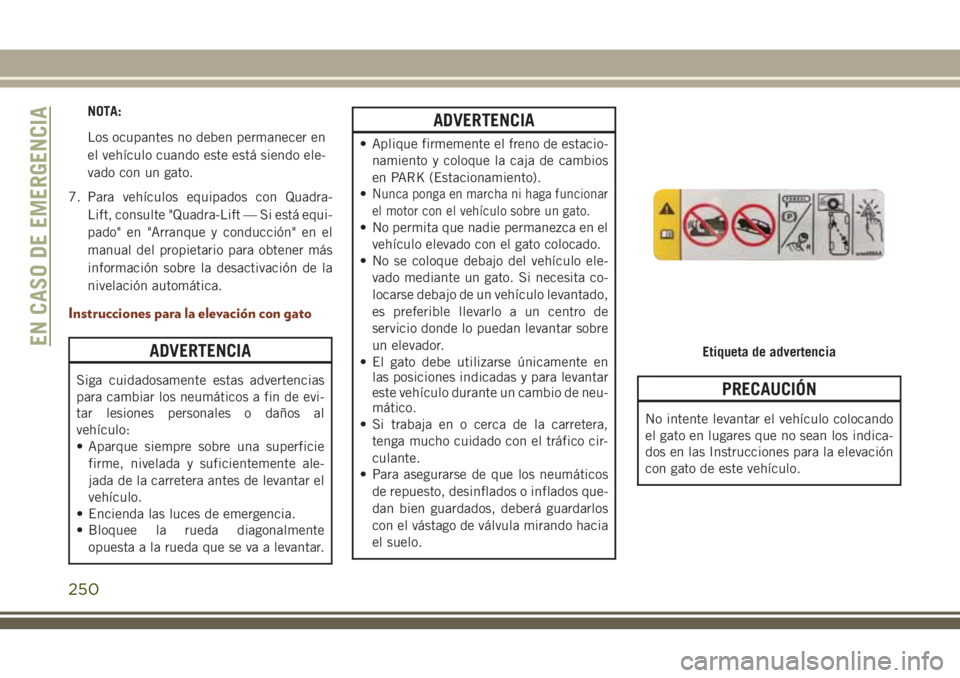

NOTA:
Los ocupantes no deben permanecer en
el vehículo cuando este está siendo ele-
vado con un gato.
7. Para vehículos equipados con Quadra-
Lift, consulte "Quadra-Lift — Si está equi-
pado" en "Arranque y conducción" en el
manual del propietario para obtener más
información sobre la desactivación de la
nivelación automática.
Instrucciones para la elevación con gato
ADVERTENCIA
Siga cuidadosamente estas advertencias
para cambiar los neumáticos a fin de evi-
tar lesiones personales o daños al
vehículo:
• Aparque siempre sobre una superficie
firme, nivelada y suficientemente ale-
jada de la carretera antes de levantar el
vehículo.
• Encienda las luces de emergencia.
• Bloquee la rueda diagonalmente
opuesta a la rueda que se va a levantar.
ADVERTENCIA
• Aplique firmemente el freno de estacio-
namiento y coloque la caja de cambios
en PARK (Estacionamiento).
•
Nunca ponga en marcha ni haga funcionar
el motor con el vehículo sobre un gato.
• No permita que nadie permanezca en el
vehículo elevado con el gato colocado.
• No se coloque debajo del vehículo ele-
vado mediante un gato. Si necesita co-
locarse debajo de un vehículo levantado,
es preferible llevarlo a un centro de
servicio donde lo puedan levantar sobre
un elevador.
• El gato debe utilizarse únicamente en
las posiciones indicadas y para levantar
este vehículo durante un cambio de neu-
mático.
• Si trabaja en o cerca de la carretera,
tenga mucho cuidado con el tráfico cir-
culante.
• Para asegurarse de que los neumáticos
de repuesto, desinflados o inflados que-
dan bien guardados, deberá guardarlos
con el vástago de válvula mirando hacia
el suelo.
PRECAUCIÓN
No intente levantar el vehículo colocando
el gato en lugares que no sean los indica-
dos en las Instrucciones para la elevación
con gato de este vehículo.
Etiqueta de advertenciaEN CASO DE EMERGENCIA
250

1. Extraiga el neumático de repuesto, el gato
y las herramientas de su lugar de
almacenamiento.
2. Afloje (pero no extraiga) las tuercas de la
rueda girándolas hacia la izquierda una
vuelta con la rueda todavía sobre el suelo.
3. Ensamble el gato y las herramientas.
4. Para el eje delantero, coloque el gato en el
reborde de la carrocería, justo detrás del
neumático delantero, como se indica con
el símbolo triangular para el punto de
elevación en la moldura del larguero.No
levante el vehículo hasta tener la certeza de
que el gato esté bien acoplado.5. Para el neumático trasero, coloque el gato
en la ranura de acoplamiento trasera,
justo delante del neumático trasero (como
lo indica el símbolo triangular para el
punto de elevación en la moldura del
larguero).No levante el vehículo hasta te-
ner la certeza de que el gato esté bien
acoplado.
Gato y herramientas ensamblados
Puntos de elevación con gato
Lugar para situar el gato en la parte
delantera
251

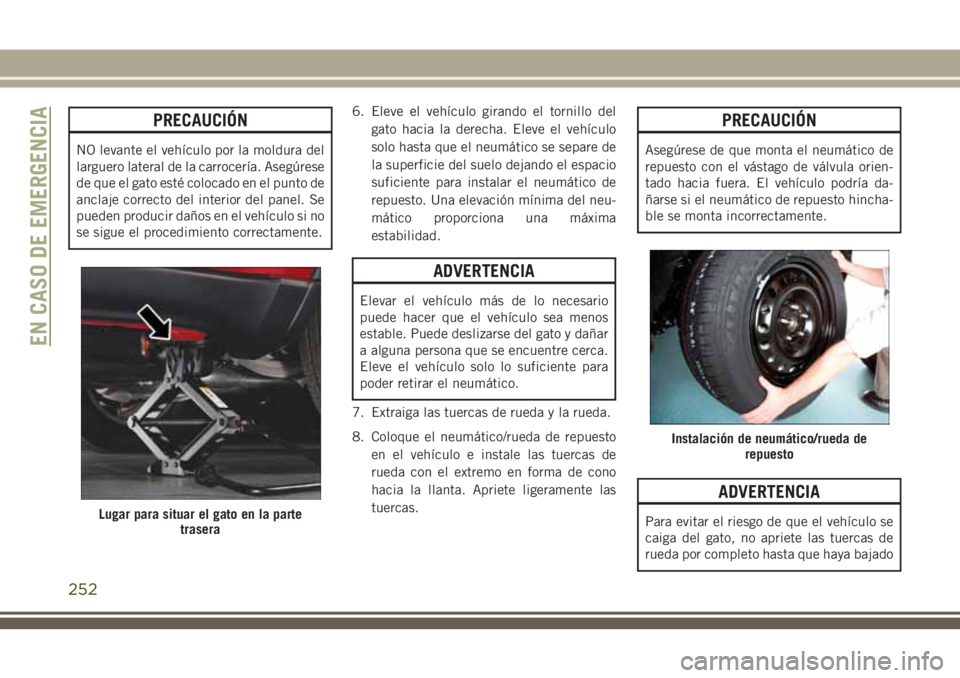

PRECAUCIÓN
NO levante el vehículo por la moldura del
larguero lateral de la carrocería. Asegúrese
de que el gato esté colocado en el punto de
anclaje correcto del interior del panel. Se
pueden producir daños en el vehículo si no
se sigue el procedimiento correctamente.6. Eleve el vehículo girando el tornillo del
gato hacia la derecha. Eleve el vehículo
solo hasta que el neumático se separe de
la superficie del suelo dejando el espacio
suficiente para instalar el neumático de
repuesto. Una elevación mínima del neu-
mático proporciona una máxima
estabilidad.
ADVERTENCIA
Elevar el vehículo más de lo necesario
puede hacer que el vehículo sea menos
estable. Puede deslizarse del gato y dañar
a alguna persona que se encuentre cerca.
Eleve el vehículo solo lo suficiente para
poder retirar el neumático.
7. Extraiga las tuercas de rueda y la rueda.
8. Coloque el neumático/rueda de repuesto
en el vehículo e instale las tuercas de
rueda con el extremo en forma de cono
hacia la llanta. Apriete ligeramente las
tuercas.
PRECAUCIÓN
Asegúrese de que monta el neumático de
repuesto con el vástago de válvula orien-
tado hacia fuera. El vehículo podría da-
ñarse si el neumático de repuesto hincha-
ble se monta incorrectamente.
ADVERTENCIA
Para evitar el riesgo de que el vehículo se
caiga del gato, no apriete las tuercas de
rueda por completo hasta que haya bajadoLugar para situar el gato en la parte
trasera
Instalación de neumático/rueda de
repuesto
EN CASO DE EMERGENCIA
252

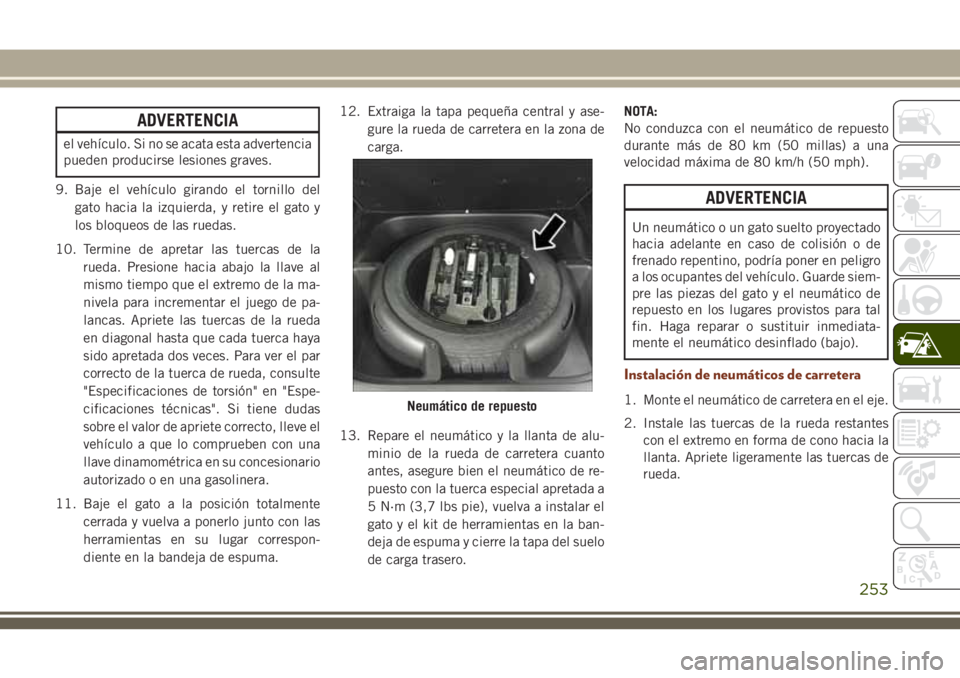

ADVERTENCIA
el vehículo. Si no se acata esta advertencia
pueden producirse lesiones graves.
9. Baje el vehículo girando el tornillo del
gato hacia la izquierda, y retire el gato y
los bloqueos de las ruedas.
10. Termine de apretar las tuercas de la
rueda. Presione hacia abajo la llave al
mismo tiempo que el extremo de la ma-
nivela para incrementar el juego de pa-
lancas. Apriete las tuercas de la rueda
en diagonal hasta que cada tuerca haya
sido apretada dos veces. Para ver el par
correcto de la tuerca de rueda, consulte
"Especificaciones de torsión" en "Espe-
cificaciones técnicas". Si tiene dudas
sobre el valor de apriete correcto, lleve el
vehículo a que lo comprueben con una
llave dinamométrica en su concesionario
autorizado o en una gasolinera.
11. Baje el gato a la posición totalmente
cerrada y vuelva a ponerlo junto con las
herramientas en su lugar correspon-
diente en la bandeja de espuma.12. Extraiga la tapa pequeña central y ase-
gure la rueda de carretera en la zona de
carga.
13. Repare el neumático y la llanta de alu-
minio de la rueda de carretera cuanto
antes, asegure bien el neumático de re-
puesto con la tuerca especial apretada a
5 N·m (3,7 lbs pie), vuelva a instalar el
gato y el kit de herramientas en la ban-
deja de espuma y cierre la tapa del suelo
de carga trasero.NOTA:
No conduzca con el neumático de repuesto
durante más de 80 km (50 millas) a una
velocidad máxima de 80 km/h (50 mph).
ADVERTENCIA
Un neumático o un gato suelto proyectado
hacia adelante en caso de colisión o de
frenado repentino, podría poner en peligro
a los ocupantes del vehículo. Guarde siem-
pre las piezas del gato y el neumático de
repuesto en los lugares provistos para tal
fin. Haga reparar o sustituir inmediata-
mente el neumático desinflado (bajo).
Instalación de neumáticos de carretera
1. Monte el neumático de carretera en el eje.
2. Instale las tuercas de la rueda restantes
con el extremo en forma de cono hacia la
llanta. Apriete ligeramente las tuercas de
rueda.Neumático de repuesto
253

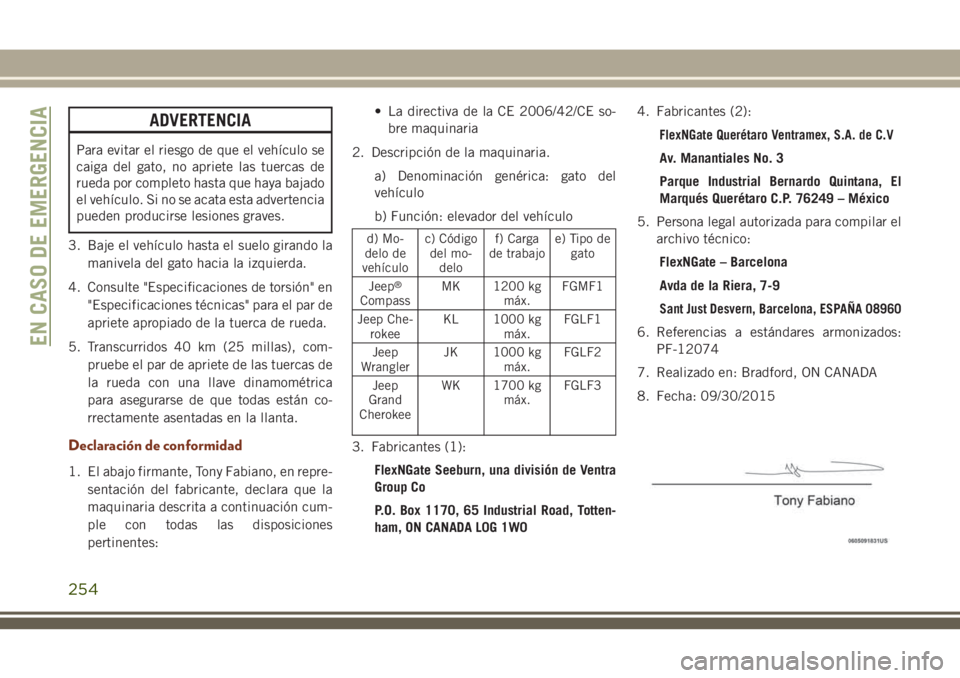

ADVERTENCIA
Para evitar el riesgo de que el vehículo se
caiga del gato, no apriete las tuercas de
rueda por completo hasta que haya bajado
el vehículo. Si no se acata esta advertencia
pueden producirse lesiones graves.
3. Baje el vehículo hasta el suelo girando la
manivela del gato hacia la izquierda.
4. Consulte "Especificaciones de torsión" en
"Especificaciones técnicas" para el par de
apriete apropiado de la tuerca de rueda.
5. Transcurridos 40 km (25 millas), com-
pruebe el par de apriete de las tuercas de
la rueda con una llave dinamométrica
para asegurarse de que todas están co-
rrectamente asentadas en la llanta.
Declaración de conformidad
1. El abajo firmante, Tony Fabiano, en repre-
sentación del fabricante, declara que la
maquinaria descrita a continuación cum-
ple con todas las disposiciones
pertinentes:• La directiva de la CE 2006/42/CE so-
bre maquinaria
2. Descripción de la maquinaria.
a) Denominación genérica: gato del
vehículo
b) Función: elevador del vehículo
d) Mo-
delo de
vehículoc) Código
del mo-
delof) Carga
de trabajoe) Tipo de
gato
Jeep
®
CompassMK 1200 kg
máx.FGMF1
Jeep Che-
rokeeKL 1000 kg
máx.FGLF1
Jeep
WranglerJK 1000 kg
máx.FGLF2
Jeep
Grand
CherokeeWK 1700 kg
máx.FGLF3
3. Fabricantes (1):
FlexNGate Seeburn, una división de Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W04. Fabricantes (2):
FlexNGate Querétaro Ventramex, S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – México
5. Persona legal autorizada para compilar el
archivo técnico:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ESPAÑA 08960
6. Referencias a estándares armonizados:
PF-12074
7. Realizado en: Bradford, ON CANADA
8. Fecha: 09/30/2015EN CASO DE EMERGENCIA
254

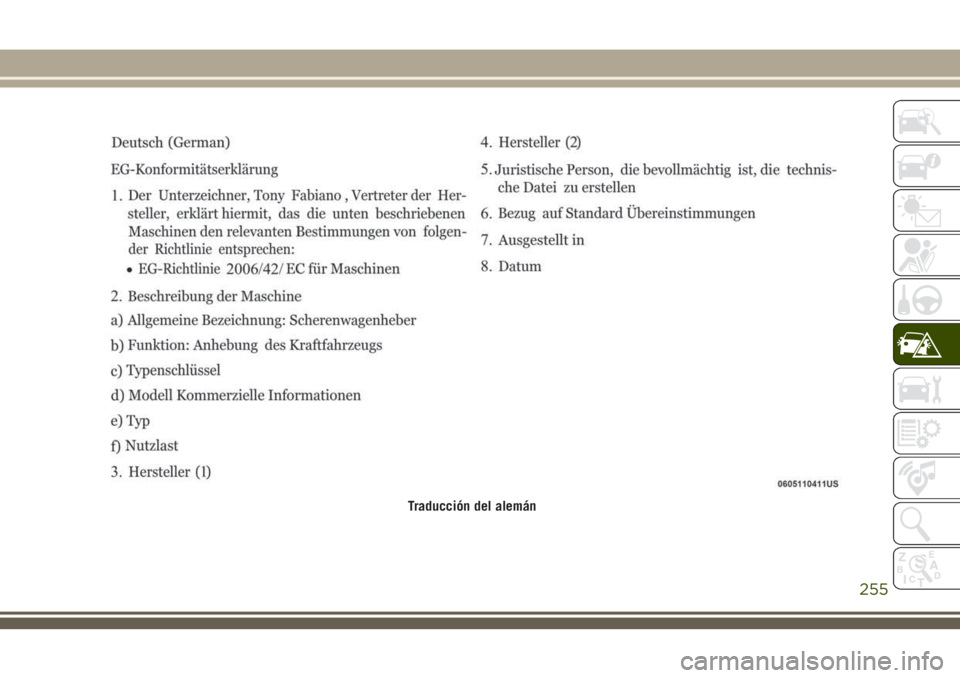

Traducción del alemán
255

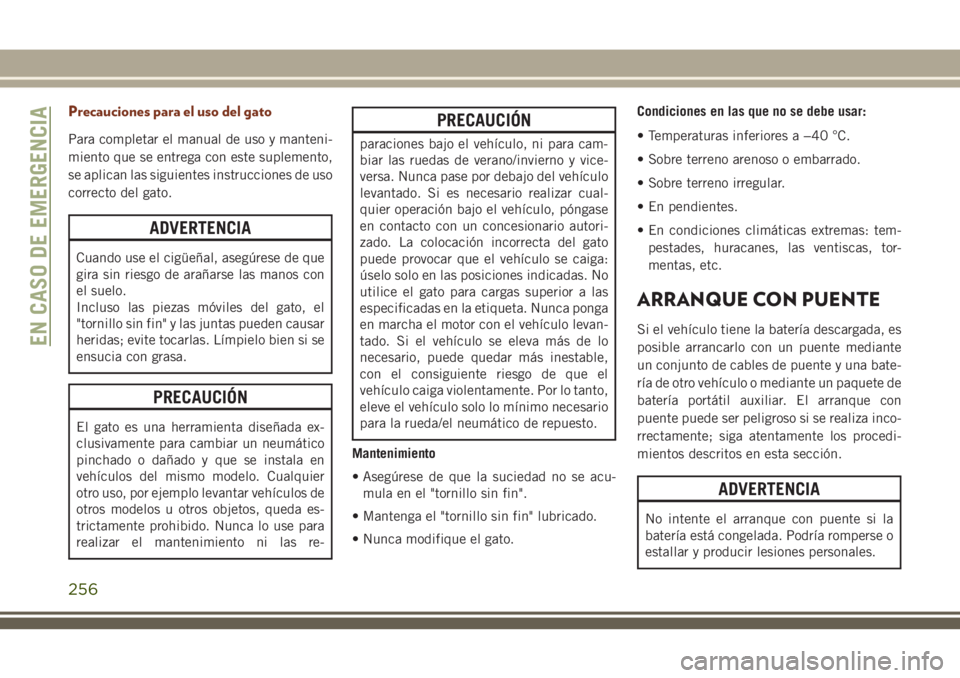

Precauciones para el uso del gato
Para completar el manual de uso y manteni-
miento que se entrega con este suplemento,
se aplican las siguientes instrucciones de uso
correcto del gato.
ADVERTENCIA
Cuando use el cigüeñal, asegúrese de que
gira sin riesgo de arañarse las manos con
el suelo.
Incluso las piezas móviles del gato, el
"tornillo sin fin" y las juntas pueden causar
heridas; evite tocarlas. Límpielo bien si se
ensucia con grasa.
PRECAUCIÓN
El gato es una herramienta diseñada ex-
clusivamente para cambiar un neumático
pinchado o dañado y que se instala en
vehículos del mismo modelo. Cualquier
otro uso, por ejemplo levantar vehículos de
otros modelos u otros objetos, queda es-
trictamente prohibido. Nunca lo use para
realizar el mantenimiento ni las re-
PRECAUCIÓN
paraciones bajo el vehículo, ni para cam-
biar las ruedas de verano/invierno y vice-
versa. Nunca pase por debajo del vehículo
levantado. Si es necesario realizar cual-
quier operación bajo el vehículo, póngase
en contacto con un concesionario autori-
zado. La colocación incorrecta del gato
puede provocar que el vehículo se caiga:
úselo solo en las posiciones indicadas. No
utilice el gato para cargas superior a las
especificadas en la etiqueta. Nunca ponga
en marcha el motor con el vehículo levan-
tado. Si el vehículo se eleva más de lo
necesario, puede quedar más inestable,
con el consiguiente riesgo de que el
vehículo caiga violentamente. Por lo tanto,
eleve el vehículo solo lo mínimo necesario
para la rueda/el neumático de repuesto.
Mantenimiento
• Asegúrese de que la suciedad no se acu-
mula en el "tornillo sin fin".
• Mantenga el "tornillo sin fin" lubricado.
• Nunca modifique el gato.Condiciones en las que no se debe usar:
• Temperaturas inferiores a −40 °C.
• Sobre terreno arenoso o embarrado.
• Sobre terreno irregular.
• En pendientes.
• En condiciones climáticas extremas: tem-
pestades, huracanes, las ventiscas, tor-
mentas, etc.
ARRANQUE CON PUENTE
Si el vehículo tiene la batería descargada, es
posible arrancarlo con un puente mediante
un conjunto de cables de puente y una bate-
ría de otro vehículo o mediante un paquete de
batería portátil auxiliar. El arranque con
puente puede ser peligroso si se realiza inco-
rrectamente; siga atentamente los procedi-
mientos descritos en esta sección.
ADVERTENCIA
No intente el arranque con puente si la
batería está congelada. Podría romperse o
estallar y producir lesiones personales.
EN CASO DE EMERGENCIA
256

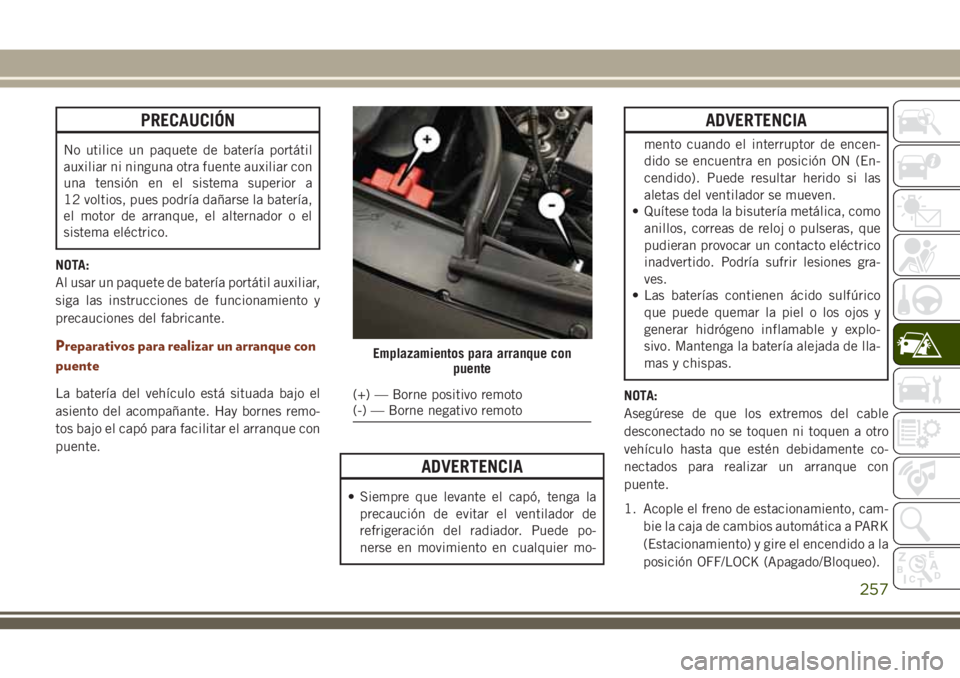

PRECAUCIÓN
No utilice un paquete de batería portátil
auxiliar ni ninguna otra fuente auxiliar con
una tensión en el sistema superior a
12 voltios, pues podría dañarse la batería,
el motor de arranque, el alternador o el
sistema eléctrico.
NOTA:
Al usar un paquete de batería portátil auxiliar,
siga las instrucciones de funcionamiento y
precauciones del fabricante.
Preparativos para realizar un arranque con
puente
La batería del vehículo está situada bajo el
asiento del acompañante. Hay bornes remo-
tos bajo el capó para facilitar el arranque con
puente.
ADVERTENCIA
• Siempre que levante el capó, tenga la
precaución de evitar el ventilador de
refrigeración del radiador. Puede po-
nerse en movimiento en cualquier mo-
ADVERTENCIA
mento cuando el interruptor de encen-
dido se encuentra en posición ON (En-
cendido). Puede resultar herido si las
aletas del ventilador se mueven.
• Quítese toda la bisutería metálica, como
anillos, correas de reloj o pulseras, que
pudieran provocar un contacto eléctrico
inadvertido. Podría sufrir lesiones gra-
ves.
• Las baterías contienen ácido sulfúrico
que puede quemar la piel o los ojos y
generar hidrógeno inflamable y explo-
sivo. Mantenga la batería alejada de lla-
mas y chispas.
NOTA:
Asegúrese de que los extremos del cable
desconectado no se toquen ni toquen a otro
vehículo hasta que estén debidamente co-
nectados para realizar un arranque con
puente.
1. Acople el freno de estacionamiento, cam-
bie la caja de cambios automática a PARK
(Estacionamiento) y gire el encendido a la
posición OFF/LOCK (Apagado/Bloqueo).
Emplazamientos para arranque con
puente
(+) — Borne positivo remoto
(-) — Borne negativo remoto
257

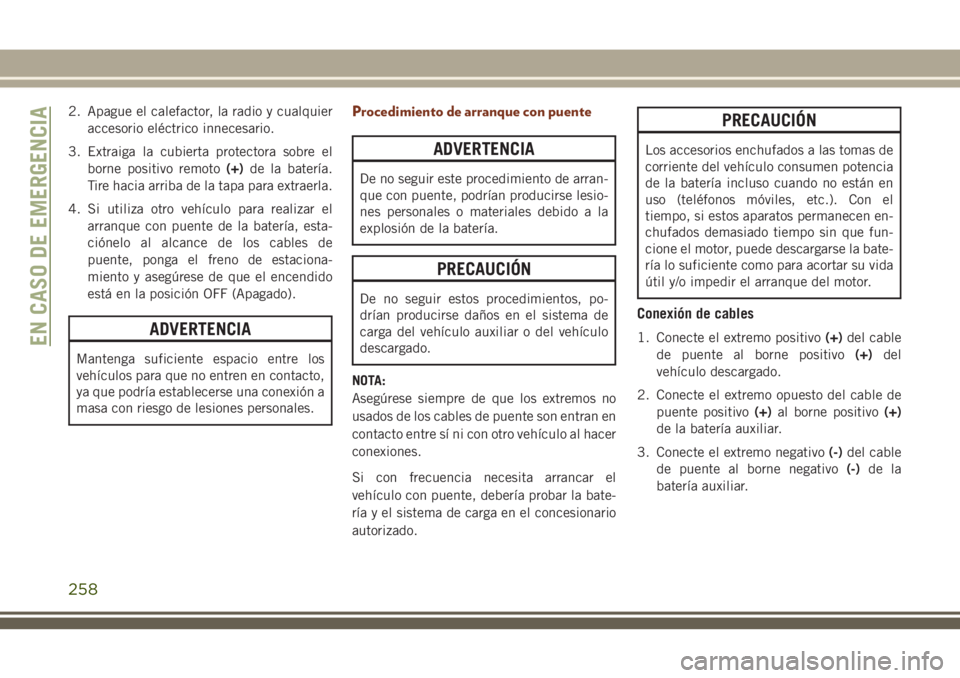

2. Apague el calefactor, la radio y cualquier
accesorio eléctrico innecesario.
3. Extraiga la cubierta protectora sobre el
borne positivo remoto(+)de la batería.
Tire hacia arriba de la tapa para extraerla.
4. Si utiliza otro vehículo para realizar el
arranque con puente de la batería, esta-
ciónelo al alcance de los cables de
puente, ponga el freno de estaciona-
miento y asegúrese de que el encendido
está en la posición OFF (Apagado).
ADVERTENCIA
Mantenga suficiente espacio entre los
vehículos para que no entren en contacto,
ya que podría establecerse una conexión a
masa con riesgo de lesiones personales.
Procedimiento de arranque con puente
ADVERTENCIA
De no seguir este procedimiento de arran-
que con puente, podrían producirse lesio-
nes personales o materiales debido a la
explosión de la batería.
PRECAUCIÓN
De no seguir estos procedimientos, po-
drían producirse daños en el sistema de
carga del vehículo auxiliar o del vehículo
descargado.
NOTA:
Asegúrese siempre de que los extremos no
usados de los cables de puente son entran en
contacto entre sí ni con otro vehículo al hacer
conexiones.
Si con frecuencia necesita arrancar el
vehículo con puente, debería probar la bate-
ría y el sistema de carga en el concesionario
autorizado.
PRECAUCIÓN
Los accesorios enchufados a las tomas de
corriente del vehículo consumen potencia
de la batería incluso cuando no están en
uso (teléfonos móviles, etc.). Con el
tiempo, si estos aparatos permanecen en-
chufados demasiado tiempo sin que fun-
cione el motor, puede descargarse la bate-
ría lo suficiente como para acortar su vida
útil y/o impedir el arranque del motor.
Conexión de cables
1. Conecte el extremo positivo(+)del cable
de puente al borne positivo(+)del
vehículo descargado.
2. Conecte el extremo opuesto del cable de
puente positivo(+)al borne positivo(+)
de la batería auxiliar.
3. Conecte el extremo negativo(-)del cable
de puente al borne negativo(-)de la
batería auxiliar.EN CASO DE EMERGENCIA
258
