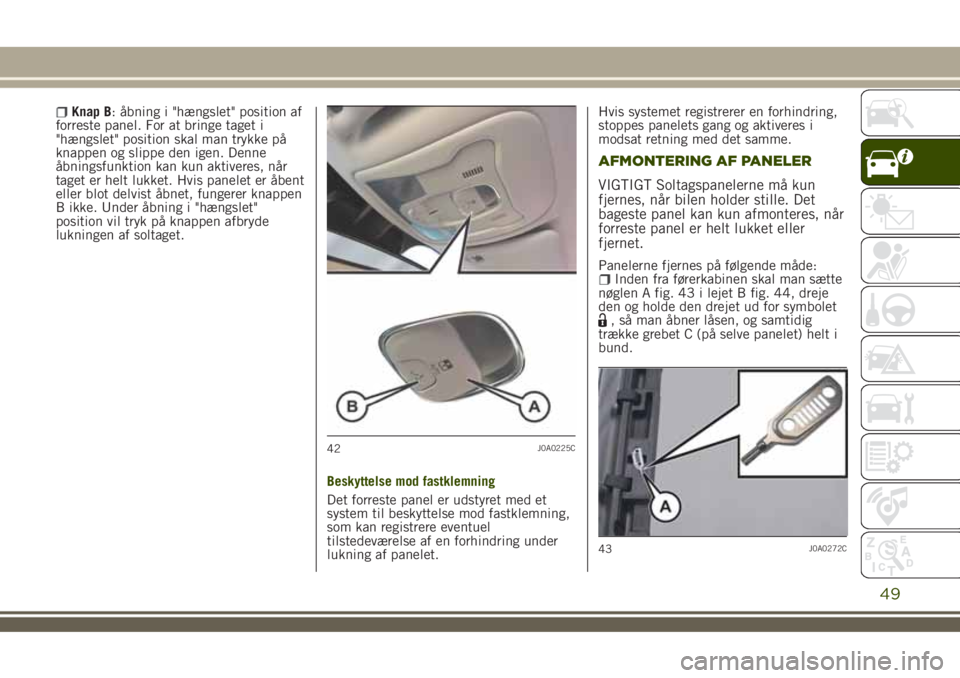

Knap B: åbning i "hængslet" position af
forreste panel. For at bringe taget i
"hængslet" position skal man trykke på
knappen og slippe den igen. Denne
åbningsfunktion kan kun aktiveres, når
taget er helt lukket. Hvis panelet er åbent
eller blot delvist åbnet, fungerer knappen
B ikke. Under åbning i "hængslet"
position vil tryk på knappen afbryde
lukningen af soltaget.
Beskyttelse mod fastklemning
Det forreste panel er udstyret med et
system til beskyttelse mod fastklemning,
som kan registrere eventuel
tilstedeværelse af en forhindring under
lukning af panelet.Hvis systemet registrerer en forhindring,
stoppes panelets gang og aktiveres i
modsat retning med det samme.
AFMONTERING AF PANELER
VIGTIGT Soltagspanelerne må kun
fjernes, når bilen holder stille. Det
bageste panel kan kun afmonteres, når
forreste panel er helt lukket eller
fjernet.
Panelerne fjernes på følgende måde:Inden fra førerkabinen skal man sætte
nøglen A fig. 43 i lejet B fig. 44, dreje
den og holde den drejet ud for symbolet
, så man åbner låsen, og samtidig
trække grebet C (på selve panelet) helt i
bund.
42J0A0225C
43J0A0272C
49

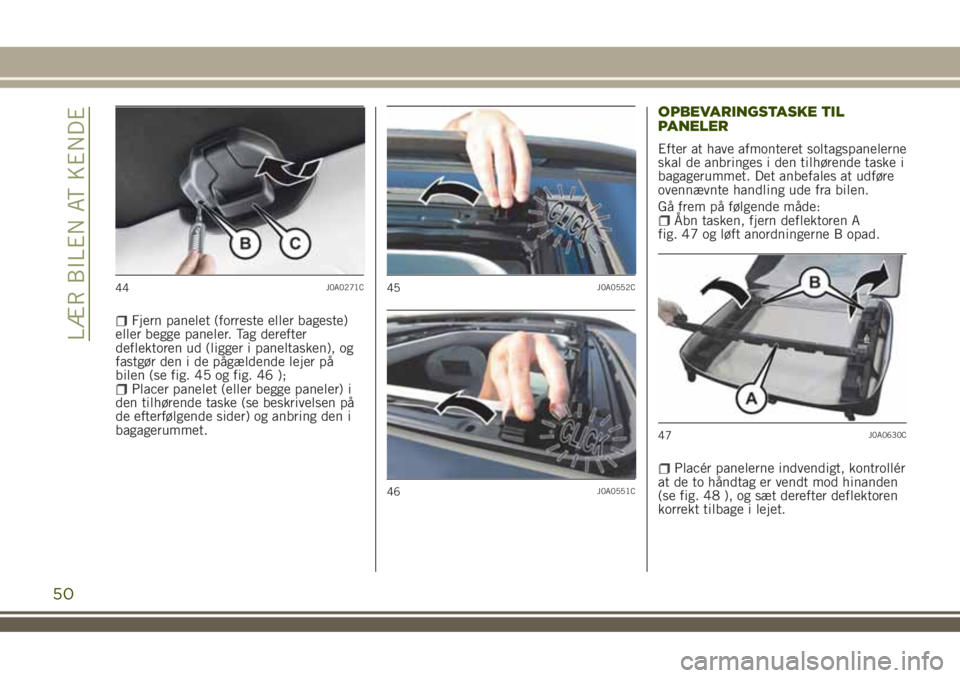

Fjern panelet (forreste eller bageste)
eller begge paneler. Tag derefter
deflektoren ud (ligger i paneltasken), og
fastgør den i de pågældende lejer på
bilen (se fig. 45 og fig. 46 );
Placer panelet (eller begge paneler) i
den tilhørende taske (se beskrivelsen på
de efterfølgende sider) og anbring den i
bagagerummet.
OPBEVARINGSTASKE TIL
PANELER
Efter at have afmonteret soltagspanelerne
skal de anbringes i den tilhørende taske i
bagagerummet. Det anbefales at udføre
ovennævnte handling ude fra bilen.
Gå frem på følgende måde:
Åbn tasken, fjern deflektoren A
fig. 47 og løft anordningerne B opad.
Placér panelerne indvendigt, kontrollér
at de to håndtag er vendt mod hinanden
(se fig. 48 ), og sæt derefter deflektoren
korrekt tilbage i lejet.
44J0A0271C45J0A0552C
46J0A0551C
47J0A0630C
50
LÆR BILEN AT KENDE

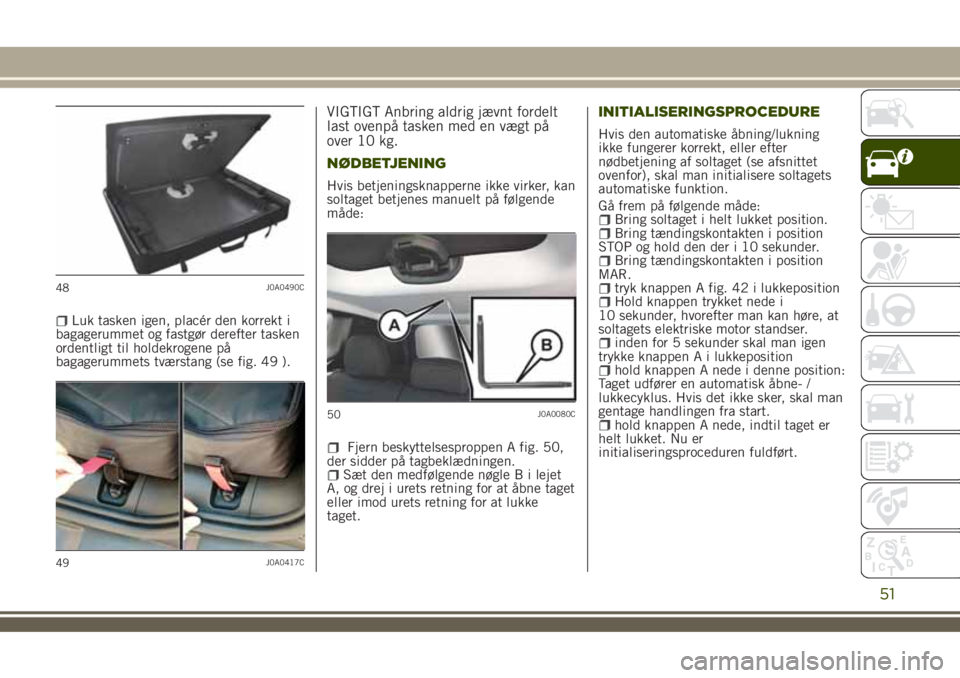

Luk tasken igen, placér den korrekt i
bagagerummet og fastgør derefter tasken
ordentligt til holdekrogene på
bagagerummets tværstang (se fig. 49 ).
VIGTIGT Anbring aldrig jævnt fordelt
last ovenpå tasken med en vægt på
over 10 kg.
NØDBETJENING
Hvis betjeningsknapperne ikke virker, kan
soltaget betjenes manuelt på følgende
måde:
Fjern beskyttelsesproppen A fig. 50,
der sidder på tagbeklædningen.
Sæt den medfølgende nøgle B i lejet
A, og drej i urets retning for at åbne taget
eller imod urets retning for at lukke
taget.
INITIALISERINGSPROCEDURE
Hvis den automatiske åbning/lukning
ikke fungerer korrekt, eller efter
nødbetjening af soltaget (se afsnittet
ovenfor), skal man initialisere soltagets
automatiske funktion.
Gå frem på følgende måde:
Bring soltaget i helt lukket position.Bring tændingskontakten i position
STOP og hold den der i 10 sekunder.
Bring tændingskontakten i position
MAR.
tryk knappen A fig. 42 i lukkepositionHold knappen trykket nede i
10 sekunder, hvorefter man kan høre, at
soltagets elektriske motor standser.
inden for 5 sekunder skal man igen
trykke knappen A i lukkeposition
hold knappen A nede i denne position:
Taget udfører en automatisk åbne- /
lukkecyklus. Hvis det ikke sker, skal man
gentage handlingen fra start.
hold knappen A nede, indtil taget er
helt lukket. Nu er
initialiseringsproceduren fuldført.
48J0A0490C
49J0A0417C
50J0A0080C
51

VIGTIGT
12)Åbn ikke soltaget, når der er monteret
tværgående bagagebærer. Luk heller ikke
soltaget op, når der ligger sne eller is på
det: risiko for beskadigelse!

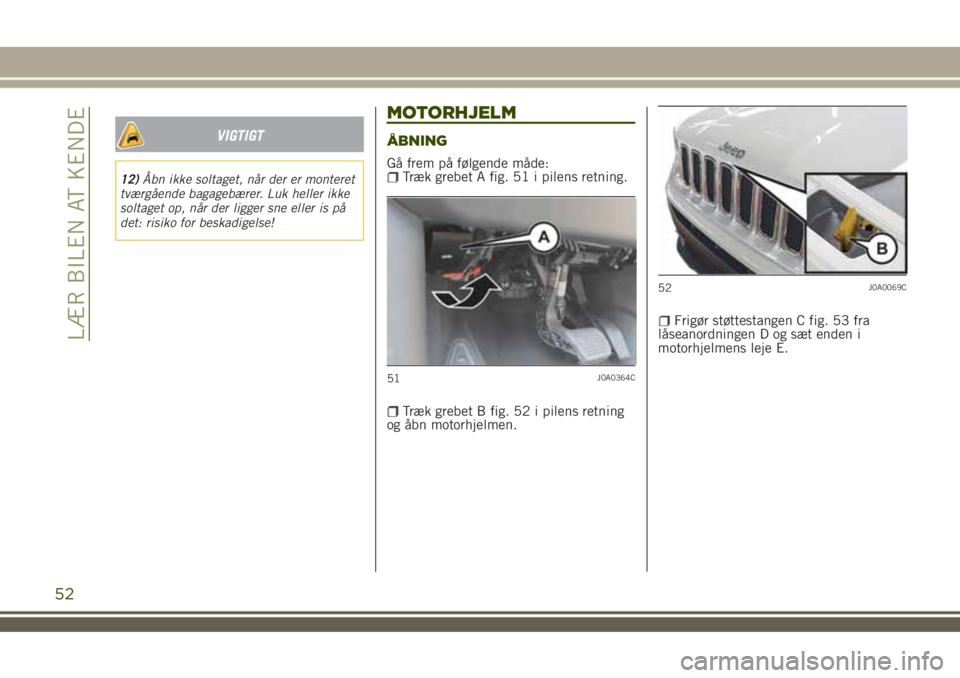

MOTORHJELM
ÅBNING
Gå frem på følgende måde:Træk grebet A fig. 51 i pilens retning.
Træk grebet B fig. 52 i pilens retning
og åbn motorhjelmen.
Frigør støttestangen C fig. 53 fra
låseanordningen D og sæt enden i
motorhjelmens leje E.
51J0A0364C
52J0A0069C
52
LÆR BILEN AT KENDE

24) 25)
LUKNING
Gå frem på følgende måde:Hold hjelmen løftet med en hånd og
fjern støttestangen fra lejet E med den
anden og indsæt den igen i
låseanordningen D .
Sænk hjelmen med cirka
40 centimeter fra motorrummet, lad den
så falde og ved at løfte den kontrolleres
det, at den er helt lukket og ikke kun
tilkoblet i sikkerhedsposition. Er hjelmen
ikke i bund, skal man ikke prøve at
trykke den ned. Løft den igen, og gentag
proceduren.
26) 27)
VIGTIGT Kontrollér altid, at
motorhjelmen er lukket helt i bund for
at undgå, at den åbnes under kørslen.
Da motorhjelmen er udstyret med et
dobbelt låsesystem - ét i hver side -
skal man kontrollere, at låsen er i
indgreb i begge sider af motorhjelmen.
BEMÆRK
24)Hvis hjelmstøtten ikke anbringes
korrekt, kan hjelmen falde ned med stor
kraft.
25)Løft motorhjelmen med begge hænder.
Inden du løfter hjelmen, skal du sikre dig,
at viskerne ikke er løftet ud fra forruden og
ikke er aktiveret, at bilen holder stille og
at den elektriske parkeringsbremse er
indkoblet.
26)Af hensyn til sikkerheden skal hjelmen
altid være korrekt lukket under kørslen.
Kontrollér derfor altid, at den er helt
lukket og at låsen er i indgreb. Hvis man
under kørslen opdager at hjelmen ikke er
helt lukket, skal man omgående standse
bilen og lukke hjelmen korrekt.
27)Handlingerne må kun foretages med
standset bil.
53J0A0070C
53

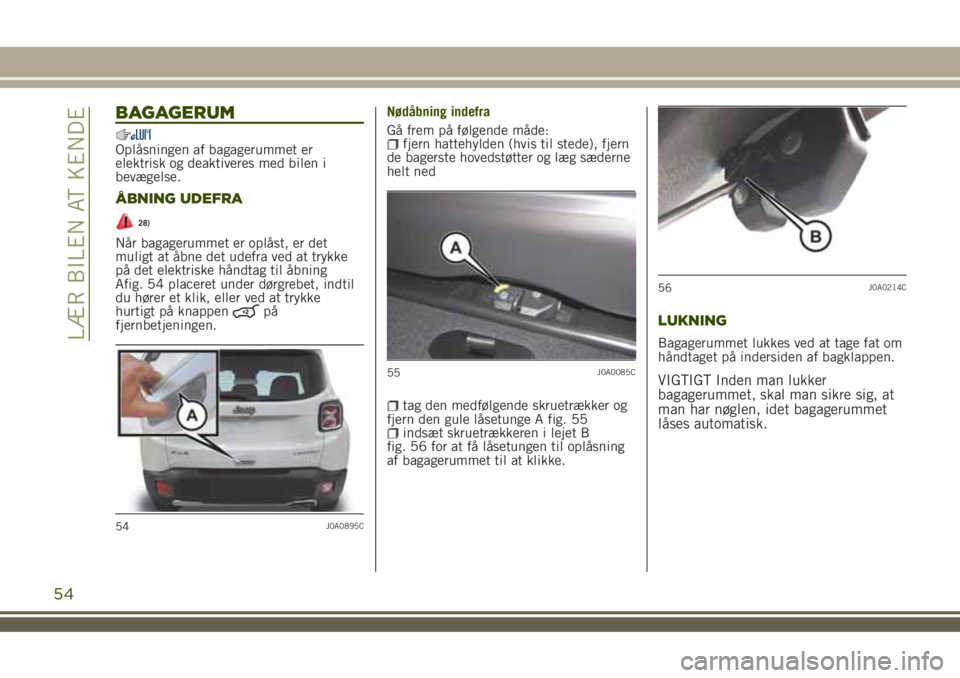

BAGAGERUM
Oplåsningen af bagagerummet er
elektrisk og deaktiveres med bilen i
bevægelse.
ÅBNING UDEFRA
28)
Når bagagerummet er oplåst, er det
muligt at åbne det udefra ved at trykke
på det elektriske håndtag til åbning
Afig. 54 placeret under dørgrebet, indtil
du hører et klik, eller ved at trykke
hurtigt på knappen
på
fjernbetjeningen.Nødåbning indefra
Gå frem på følgende måde:
fjern hattehylden (hvis til stede), fjern
de bagerste hovedstøtter og læg sæderne
helt ned
tag den medfølgende skruetrækker og
fjern den gule låsetunge A fig. 55
indsæt skruetrækkeren i lejet B
fig. 56 for at få låsetungen til oplåsning
af bagagerummet til at klikke.
LUKNING
Bagagerummet lukkes ved at tage fat om
håndtaget på indersiden af bagklappen.
VIGTIGT Inden man lukker
bagagerummet, skal man sikre sig, at
man har nøglen, idet bagagerummet
låses automatisk.
54J0A0895C
55J0A0085C
56J0A0214C
54
LÆR BILEN AT KENDE

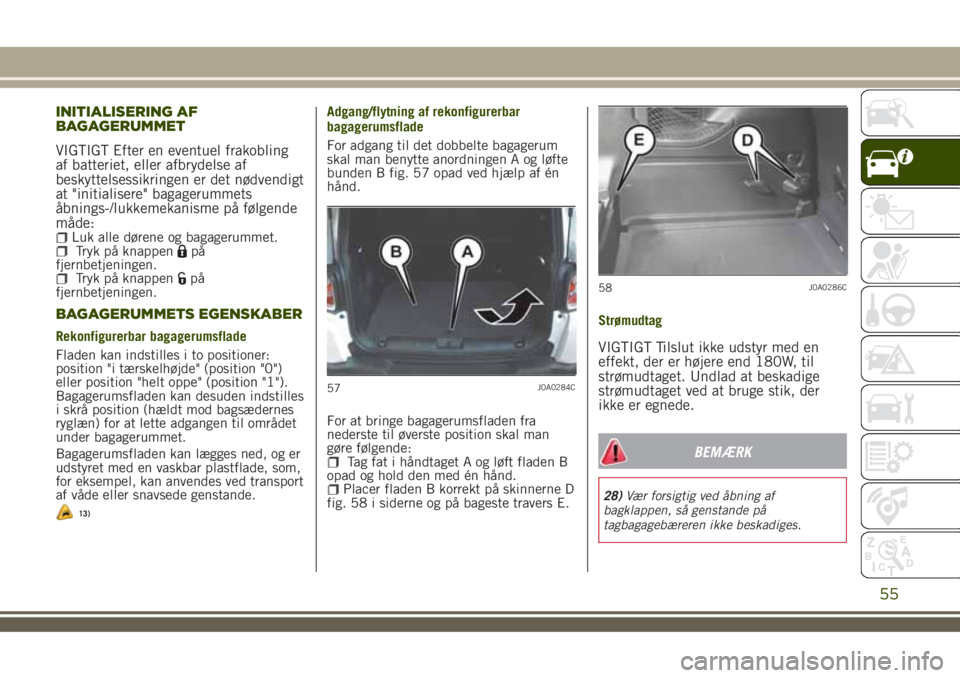

INITIALISERING AF
BAGAGERUMMET
VIGTIGT Efter en eventuel frakobling
af batteriet, eller afbrydelse af
beskyttelsessikringen er det nødvendigt
at "initialisere" bagagerummets
åbnings-/lukkemekanisme på følgende
måde:
Luk alle dørene og bagagerummet.Tryk på knappenpå
fjernbetjeningen.
Tryk på knappenpå
fjernbetjeningen.
BAGAGERUMMETS EGENSKABER
Rekonfigurerbar bagagerumsflade
Fladen kan indstilles i to positioner:
position "i tærskelhøjde" (position "0")
eller position "helt oppe" (position "1").
Bagagerumsfladen kan desuden indstilles
i skrå position (hældt mod bagsædernes
ryglæn) for at lette adgangen til området
under bagagerummet.
Bagagerumsfladen kan lægges ned, og er
udstyret med en vaskbar plastflade, som,
for eksempel, kan anvendes ved transport
af våde eller snavsede genstande.
13)
Adgang/flytning af rekonfigurerbar
bagagerumsflade
For adgang til det dobbelte bagagerum
skal man benytte anordningen A og løfte
bunden B fig. 57 opad ved hjælp af én
hånd.
For at bringe bagagerumsfladen fra
nederste til øverste position skal man
gøre følgende:
Tag fat i håndtaget A og løft fladen B
opad og hold den med én hånd.
Placer fladen B korrekt på skinnerne D
fig. 58 i siderne og på bageste travers E.Strømudtag
VIGTIGT Tilslut ikke udstyr med en
effekt, der er højere end 180W, til
strømudtaget. Undlad at beskadige
strømudtaget ved at bruge stik, der
ikke er egnede.
BEMÆRK
28)Vær forsigtig ved åbning af
bagklappen, så genstande på
tagbagagebæreren ikke beskadiges.
57J0A0284C
58J0A0286C
55

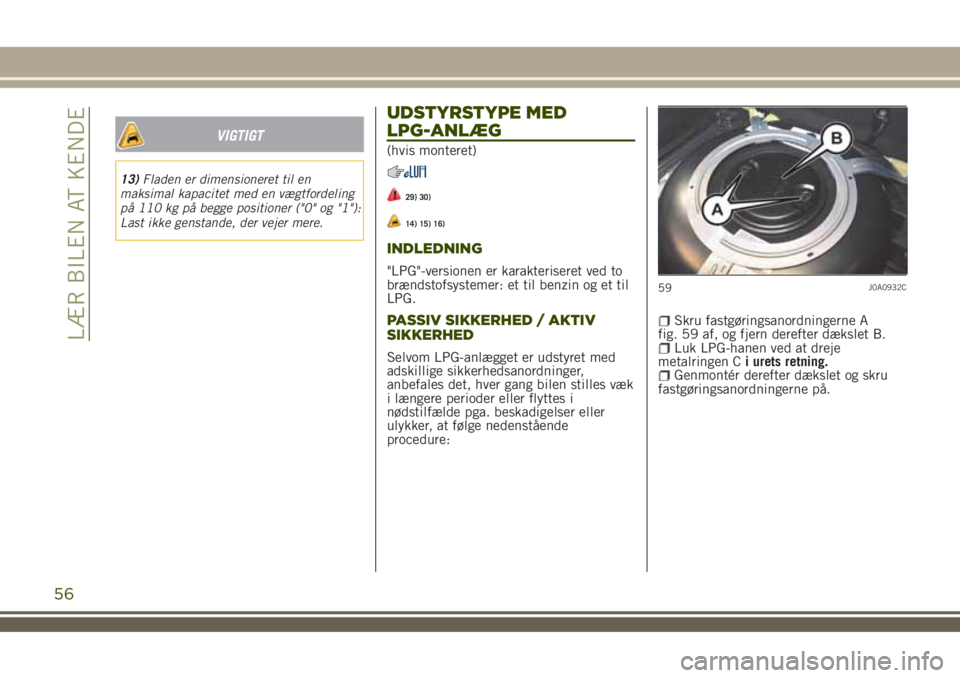

VIGTIGT
13)Fladen er dimensioneret til en
maksimal kapacitet med en vægtfordeling
på 110 kg på begge positioner ("0" og "1"):
Last ikke genstande, der vejer mere.
UDSTYRSTYPE MED
LPG-ANLÆG
(hvis monteret)
29) 30)
14) 15) 16)
INDLEDNING
"LPG"-versionen er karakteriseret ved to
brændstofsystemer: et til benzin og et til
LPG.
PASSIV SIKKERHED / AKTIV
SIKKERHED
Selvom LPG-anlægget er udstyret med
adskillige sikkerhedsanordninger,
anbefales det, hver gang bilen stilles væk
i længere perioder eller flyttes i
nødstilfælde pga. beskadigelser eller
ulykker, at følge nedenstående
procedure:
Skru fastgøringsanordningerne A
fig. 59 af, og fjern derefter dækslet B.
Luk LPG-hanen ved at dreje
metalringen Ci urets retning.
Genmontér derefter dækslet og skru
fastgøringsanordningerne på.
59J0A0932C
56
LÆR BILEN AT KENDE

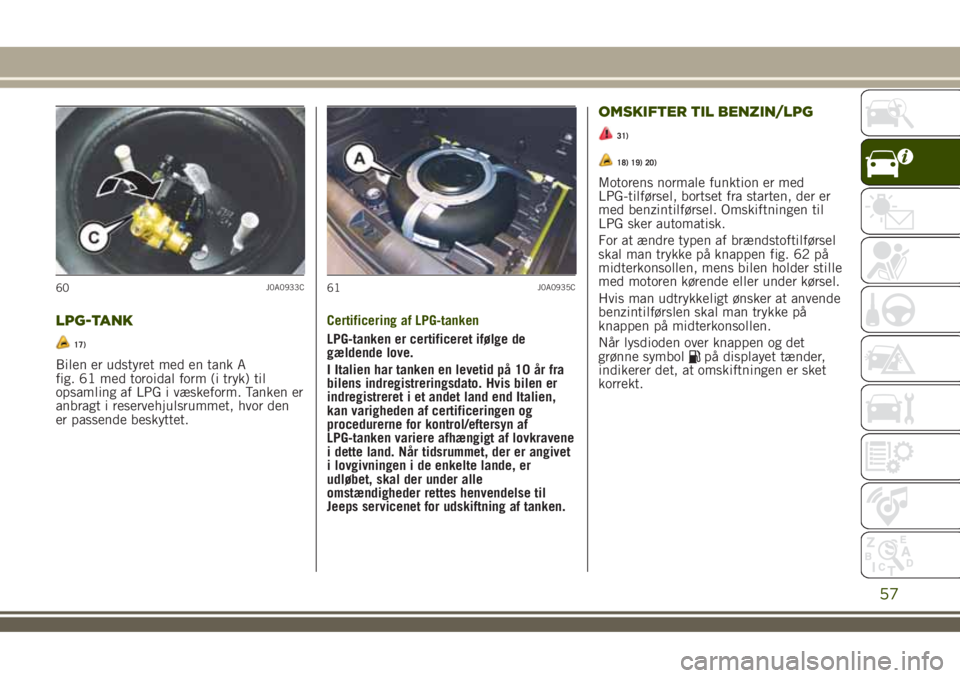

LPG-TANK
17)
Bilen er udstyret med en tank A
fig. 61 med toroidal form (i tryk) til
opsamling af LPG i væskeform. Tanken er
anbragt i reservehjulsrummet, hvor den
er passende beskyttet.Certificering af LPG-tanken
LPG-tanken er certificeret ifølge de
gældende love.
I Italien har tanken en levetid på 10 år fra
bilens indregistreringsdato. Hvis bilen er
indregistreret i et andet land end Italien,
kan varigheden af certificeringen og
procedurerne for kontrol/eftersyn af
LPG-tanken variere afhængigt af lovkravene
i dette land. Når tidsrummet, der er angivet
i lovgivningen i de enkelte lande, er
udløbet, skal der under alle
omstændigheder rettes henvendelse til
Jeeps servicenet for udskiftning af tanken.
OMSKIFTER TIL BENZIN/LPG
31)
18) 19) 20)
Motorens normale funktion er med
LPG-tilførsel, bortset fra starten, der er
med benzintilførsel. Omskiftningen til
LPG sker automatisk.
For at ændre typen af brændstoftilførsel
skal man trykke på knappen fig. 62 på
midterkonsollen, mens bilen holder stille
med motoren kørende eller under kørsel.
Hvis man udtrykkeligt ønsker at anvende
benzintilførslen skal man trykke på
knappen på midterkonsollen.
Når lysdioden over knappen og det
grønne symbol
på displayet tænder,
indikerer det, at omskiftningen er sket
korrekt.
60J0A0933C61J0A0935C
57

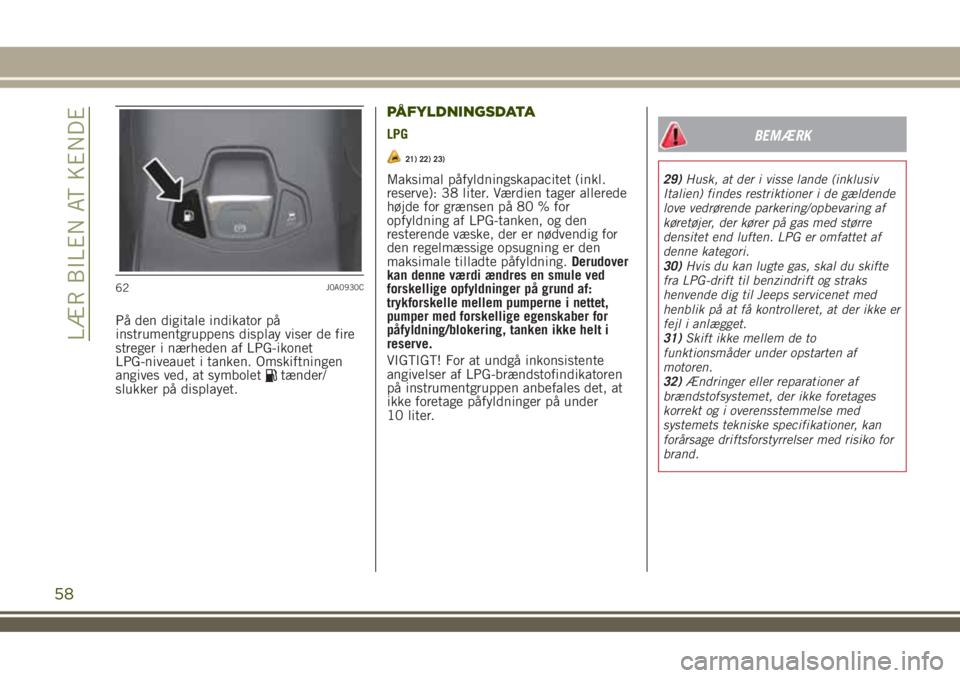

På den digitale indikator på
instrumentgruppens display viser de fire
streger i nærheden af LPG-ikonet
LPG-niveauet i tanken. Omskiftningen
angives ved, at symbolet
tænder/
slukker på displayet.
PÅFYLDNINGSDATA
LPG
21) 22) 23)
Maksimal påfyldningskapacitet (inkl.
reserve): 38 liter. Værdien tager allerede
højde for grænsen på 80 % for
opfyldning af LPG-tanken, og den
resterende væske, der er nødvendig for
den regelmæssige opsugning er den
maksimale tilladte påfyldning.Derudover
kan denne værdi ændres en smule ved
forskellige opfyldninger på grund af:
trykforskelle mellem pumperne i nettet,
pumper med forskellige egenskaber for
påfyldning/blokering, tanken ikke helt i
reserve.
VIGTIGT! For at undgå inkonsistente
angivelser af LPG-brændstofindikatoren
på instrumentgruppen anbefales det, at
ikke foretage påfyldninger på under
10 liter.
BEMÆRK
29)Husk, at der i visse lande (inklusiv
Italien) findes restriktioner i de gældende
love vedrørende parkering/opbevaring af
køretøjer, der kører på gas med større
densitet end luften. LPG er omfattet af
denne kategori.
30)Hvis du kan lugte gas, skal du skifte
fra LPG-drift til benzindrift og straks
henvende dig til Jeeps servicenet med
henblik på at få kontrolleret, at der ikke er
fejl i anlægget.
31)Skift ikke mellem de to
funktionsmåder under opstarten af
motoren.
32)Ændringer eller reparationer af
brændstofsystemet, der ikke foretages
korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan
forårsage driftsforstyrrelser med risiko for
brand.
62J0A0930C
58
LÆR BILEN AT KENDE
