ADVERTENCIA Para la instalación
correcta de algunas sillas de coche
universales en el vehículo, es
necesario utilizar un accesorio (base)
que el fabricante de la silla de coche
vende por separado. Por ello, FCA
recomienda comprobar con el
distribuidor, efectuando una prueba de
montaje, si es posible instalar en
vehículo la silla de coche deseada
antes de comprarla.
INSTALACIÓN DE UNA SILLITA
PARA NIÑOS CON LOS
CINTURONES DE SEGURIDAD
92) 93) 94) 99)
Las sillitas Universales para niños que se
instalan únicamente con los cinturones
de seguridad están homologadas en
función de la norma ECE-R44 y se
subdividen en diferentes grupos de peso.
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
GRUPO0y0+
Los niños hasta los 13 kg deberán ser
transportados mirando hacia atrás sobre
un asiento como se muestra en
fig. 87 que, apoyando la cabeza, no
provoque tensión en el cuello en caso de
desaceleraciones bruscas.
El asiento está limitado por el cinturón
de seguridad del vehículo, como se
indica en fig. 87 y debe a su vez a frenar
al niño con sus cinturones incorporados.Grupo 1
A partir de los 9 hasta los 18 kg de peso,
los niños se pueden transportar dirigidos
hacia adelante fig. 88.
87J0A0170C
88J0A0171C
129

En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que el
tramo diagonal se adhiera al tórax y no al
cuello, y que el tramo horizontal del
cinturón de seguridad se adhiera a la
pelvis y no al abdomen del niño.Grupo 3
Para niños de 22 a 36 kg de peso existen
los correspondientes dispositivos de
retención que permiten el correcto paso
del cinturón de seguridad.
La fig. 90 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
90J0A0173C
130
SEGURIDAD
Grupo 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 89.
89J0A0172C

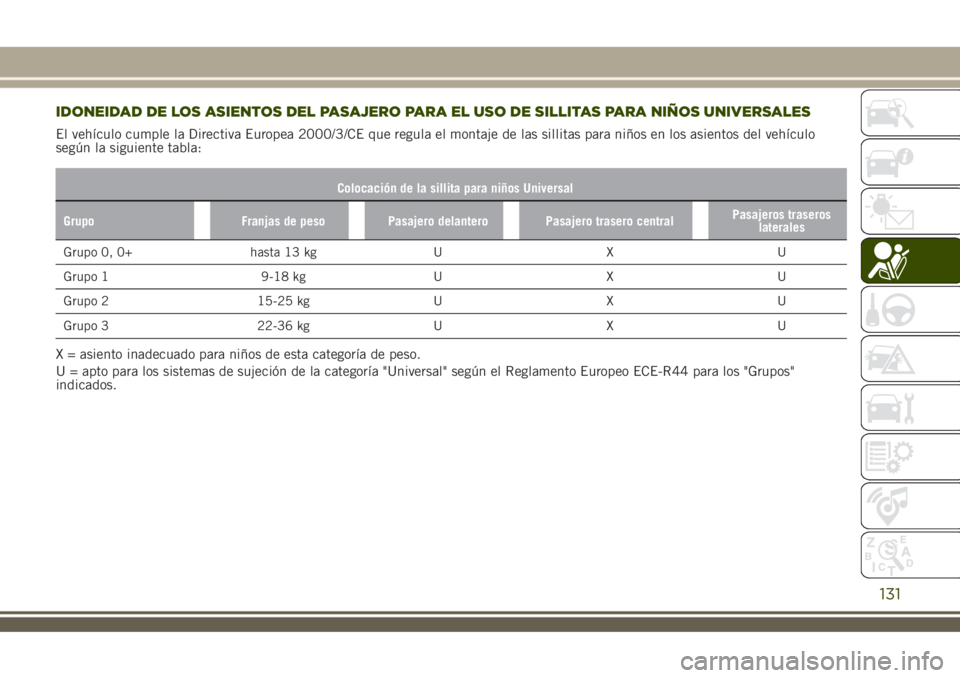

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS PARA NIÑOS UNIVERSALES
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de peso Pasajero delantero Pasajero trasero centralPasajeros traseros
laterales
Grupo 0, 0+ hasta 13 kg U X U
Grupo 1 9-18 kg U X U
Grupo 2 15-25 kg U X U
Grupo 3 22-36 kg U X U
X = asiento inadecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
131

INSTALACIÓN DE UNA SILLITA
PARA NIÑOS ISOFIX
95) 96) 97) 98) 100)
Los puestos traseros laterales del
vehículo están dotados de anclajes
ISOFIX, para el montaje de una sillita
para niños de manera rápida, sencilla y
segura.
El sistema ISOFIX permite montar
sistemas de sujeción para niños ISOFIX,
sin utilizar los cinturones de seguridad
del vehículo, fijando directamente la
sillita a tres anclajes presentes en el
vehículo. Las sillitas tradicionales y las
sillitas ISOFIX pueden montarse al
mismo tiempo en diferentes asientos del
mismo vehículo.
Para instalar una sillita ISOFIX,
engancharla a los dos anclajes metálicos
A fig. 91 situados en la parte de atrás de
la almohadilla del asiento trasero, en el
punto de encuentro con el respaldo,
luego fijar la correa superior (disponible
junto a la sillita) al anclaje B
correspondiente situado tras el respaldo
del asiento, en la parte inferior.
A modo indicativo en fig. 92 se
representa un ejemplo sillita ISOFIX
Universal que cubre el grupo de peso 1.
ADVERTENCIA La fig. 92 es sólo
indicativa para el montaje. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
91J0A0325C
92J0A0174C
132
SEGURIDAD

NOTA Cuando se usa una sillita ISOFIX
Universal es posible usar sólo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) (ver fig. 93 ).
Los otros grupos de peso están cubiertos
por sillitas ISOFIX específicas que sólo
pueden utilizarse si han sido
específicamente probadas para este
vehículo (ver la lista de vehículos que se
suministra con la sillita).
93J0A0326C
133

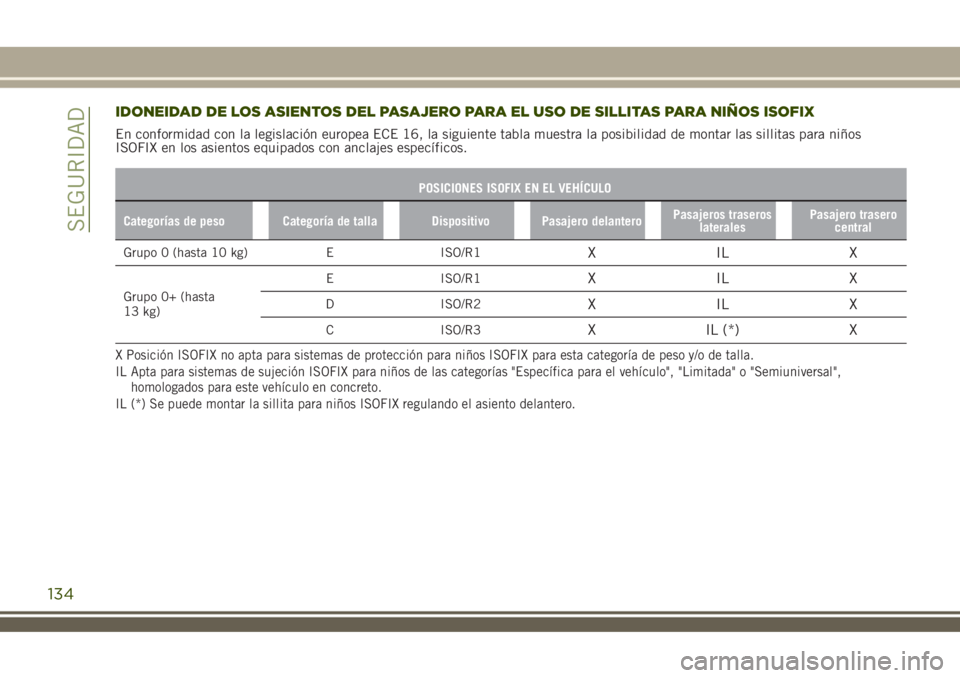

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS PARA NIÑOS ISOFIX
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de montar las sillitas para niños
ISOFIX en los asientos equipados con anclajes específicos.
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de peso Categoría de talla Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso y/o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal",
homologados para este vehículo en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
134
SEGURIDAD

POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de peso Categoría de talla Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Grupo 1 (de 9 a
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF–ILX
B1 ISO/F2XXIUF–ILX
A ISO/F3XIUF–ILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso y/o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal",
homologados para este vehículo en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría universal, orientados en el sentido de la marcha y homologados para
utilizar en el grupo de peso.
135

IDONEIDAD DE LOS ASIENTOS
DEL PASAJERO PARA EL USO DE
SILLITAS PARA NIÑOS i-Size
Los asientos traseros exteriores del
vehículo se han homologado para poder
alojar las sillitas para niños i-Size de
última generación.
Estas sillitas, fabricadas y homologadas
según el reglamento i-Size (ECE R129),
garantizan una mayor seguridad durante
el trasporte de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida por
la sillita en caso de impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de la
sillita;
mayor eficacia al elegir la sillita, no
basándose ya en el peso, sino en la talla
del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillitas: las
sillitas i-Size pueden considerarse como
"Súper ISOFIX", en el sentido de que
pueden montarse perfectamente en los
asientos homologados i-Size, pero
también pueden instalarse en las
posiciones homologadas ISOFIX (ECE
R44).NOTA Los asientos del vehículo,
homologados i-Size, se destacan con el
símbolo que figura en fig. 94.
94J0A0450C
136
SEGURIDAD

En conformidad con la legislación europea ECE 129, la siguiente tabla muestra la posibilidad de montar las sillitas i-Size.
POSICIONES I-SIZE EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillitas para niños i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: apta para sillitas i-Size Universales, montadas en sentido contrario al de la marcha o en el sentido de la marcha.
X: asiento no apto para sillitas i-Size Universales.
137

Grupo de peso Sillita para niños Tipo de sillita para niños Instalación de la sillita para niños
Grupo 0+: desde el
nacimiento hasta
13 kg
Britax Baby Safe plus
Número de homologación:
E1 04301146
Código de pedido Jeep:
71806415
Sillita Universal/ISOFIX.
Se monta en sentido contrario al de la
marcha, utilizando únicamente los
cinturones de seguridad del vehículo o
la correspondiente base ISOFIX (se
adquiere por separado) y los anclajes
ISOFIX del vehículo.
Puede instalarse en los asientos
traseros exteriores. ++
Britax Baby Safe ISOFIX base
Código de pedido Jeep:
71806416
138
SEGURIDAD

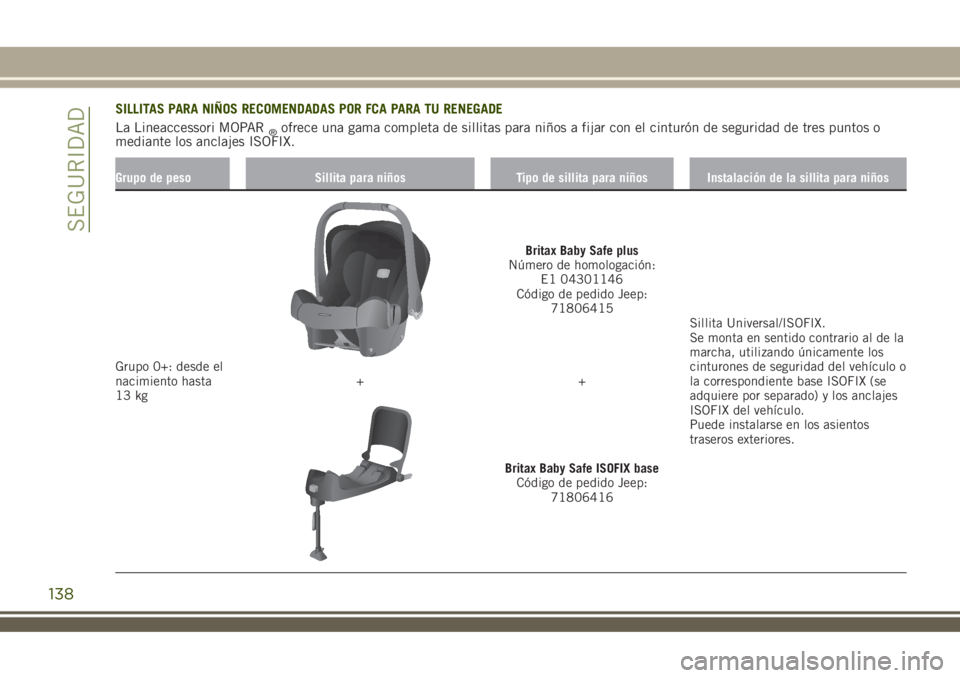

SILLITAS PARA NIÑOS RECOMENDADAS POR FCA PARA TU RENEGADE
La Lineaccessori MOPAR
®ofrece una gama completa de sillitas para niños a fijar con el cinturón de seguridad de tres puntos o
mediante los anclajes ISOFIX.
