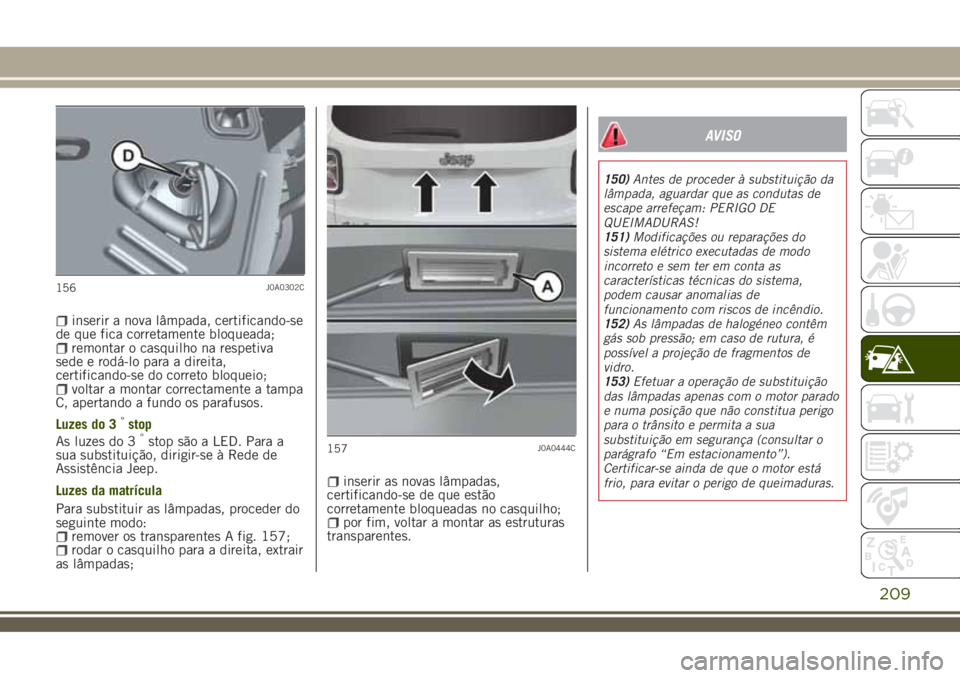

inserir a nova lâmpada, certificando-se
de que fica corretamente bloqueada;
remontar o casquilho na respetiva
sede e rodá-lo para a direita,
certificando-se do correto bloqueio;
voltar a montar correctamente a tampa
C, apertando a fundo os parafusos.
Luzes do 3
°stop
As luzes do 3°stop são a LED. Para a
sua substituição, dirigir-se à Rede de
Assistência Jeep.
Luzes da matrícula
Para substituir as lâmpadas, proceder do
seguinte modo:
remover os transparentes A fig. 157;rodar o casquilho para a direita, extrair
as lâmpadas;
inserir as novas lâmpadas,
certificando-se de que estão
corretamente bloqueadas no casquilho;
por fim, voltar a montar as estruturas
transparentes.
AVISO
150)Antes de proceder à substituição da
lâmpada, aguardar que as condutas de
escape arrefeçam: PERIGO DE
QUEIMADURAS!
151)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem ter em conta as
características técnicas do sistema,
podem causar anomalias de
funcionamento com riscos de incêndio.
152)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
153)Efetuar a operação de substituição
das lâmpadas apenas com o motor parado
e numa posição que não constitua perigo
para o trânsito e permita a sua
substituição em segurança (consultar o
parágrafo “Em estacionamento”).
Certificar-se ainda de que o motor está
frio, para evitar o perigo de queimaduras.
156J0A0302C
157J0A0444C
209

ATENÇÃO
76)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar a
lâmpada com um pano com álcool e deixar
secar.
SUBSTITUIÇÃO DOS
FUSÍVEIS
GENERALIDADES
154) 155) 156) 157) 158)
77) 78)
Pinça de extracção dos fusíveis
Para substituir um fusível, utilizar a
pinça engatada na tampa da centralina
dos fusíveis do vão do motor (consultar
fig. 158 ).
Segurar na pinça pelas aletas superiores,
como indicado em fig. 159, pressioná-las
e, de seguida, retirar a pinça para cima.A pinça possui duas extremidades dife-
rentes e devidamente estudadas (consul-
tar fig. 160 ) para a remoção dos
diversos tipos de fusíveis presentes no
veículo:
A: MINI fuse;B: J-CASE fuse.
158J0A0250C
159J0A0331C
210
EM EMERGÊNCIA

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em quatro
centralinas localizadas no vão do motor,
por baixo do painel de instrumentos e no
interior da bagageira.
Versões a LPG
Os componentes do sistema de LPG es-
tão protegidos por fusíveis específicos.
Para a eventual substituição, dirigir-se à
Rede de Assistência Jeep.
CENTRALINA DO VÃO DO
MOTOR
A centralina está situada ao lado da bate-
ria fig. 161.
160J0A0686C
161J0A0117C
211

Desbloqueio do parafuso de fixação e des-
montagem da tampa da centralina dos fusí-
veis
Proceder do seguinte modo:
carregar a fundo no parafuso fig. 162,
utilizando a respectiva chave de
parafusos fornecida;
rodar lentamente o parafuso no
sentido contrário ao dos ponteiros do
relógio até encontrar resistência (não
forçar para além do limite);
aliviar lentamente o parafuso;a abertura efectiva é assinalada pela
saída de toda a cabeça do parafuso da
respectiva sede;
remover a tampa B fig. 162,
fazendo-a deslizar completamente para
cima, como indicado na figura.A numeração que identifica o compo-
nente eléctrico correspondente a cada
fusível é visível na tampa. Depois de ter
substituído um fusível, certificar-se de
que se fechou correctamente a tampa B.
Montagem da tampa da centralina dos fusí-
veis e bloqueio do parafuso
Proceder do seguinte modo:
fixar correctamente a tampa B
fig. 162 à caixa, fazendo-a deslizar
completamente de cima para baixo;
carregar a fundo no parafuso fig. 162,
utilizando a respectiva chave de
parafusos fornecida;
rodar lentamente o parafuso no
sentido dos ponteiros do relógio até
encontrar resistência (não forçar para
além do limite);
aliviar lentamente o parafuso;o fecho efectivo é assinalado pela
fixação, na respectiva sede, de toda a
cabeça do parafuso.
CENTRALINA DO PAINEL DE
INSTRUMENTOS
A centralina fig. 163 está situada no
lado esquerdo da coluna de direcção e os
fusíveis são livremente acessíveis pela
parte inferior do tablier.
Para a substituição dos fusíveis, dirigir-se
à Rede de Assistência Jeep.
162J0A0116C
212
EM EMERGÊNCIA

CENTRALINAS DA BAGAGEIRA
Para aceder aos fusíveis atue no disposi-
tivo A fig. 164 e, depois, remova a tampa
B.
163J0A0114C
164J0A0295C
213

Em função dos equipamentos da viatura pode estar presente a centralina A e/ou a centralina B (consulte fig. 165).
A: centralina porta-fusíveis n.º 1
B: centralina porta-fusíveis n.º 2
165J0A0324C
214
EM EMERGÊNCIA

CENTRALINA DO VÃO DO MOTORfig. 161
UTILIZADORES FUSÍVEL AMPÉRES
Avisador acústico (buzina) F10 15
Alimentação das tomadas de corrente da bagageira F18 20
Disponível F30 –
Espelhos retrovisores externos aquecidos F88 7,5
Óculo posterior térmico F89 30
215

CENTRALINA DO PAINEL DE INSTRUMENTOSfig. 163
UTILIZADORES FUSÍVEL AMPERES
Elevador de vidros elétrico dianteiro (lado do passageiro) F33 20
Elevador de vidros elétrico dianteiro (lado do condutor) F34 20
Alimentação do sistema
Uconnect™Climatizador, Alarme, Rebatimento elétrico dos espelhos
retrovisores externos, Sistema EOBD, Porta USBF36 15
Dispositivo Safe Lock (Desbloqueio da porta do lado do
condutor – onde presente)/Desbloqueio das portas/Fecho
centralizado/Desbloqueio elétrico da tampa da bagageiraF38 20
Bomba do lava-vidros/lava-óculo posterior F43 20
Elevador de vidro elétrico traseiro esquerdo F47 20
Elevador de vidro elétrico traseiro direito F48 20
Isqueiro (se presente) F94 15
216
EM EMERGÊNCIA

CENTRALINAS DA BAGAGEIRAfig. 165
NOTA A configuração da centralina da bagageira varia em função dos equipamentos presentes na viatura.
Centralina porta-fusíveis n.º 1
UTILIZADORES FUSÍVEL AMPERES
Sistema HI-FI F2 20
Teto de abrir elétrico F3 20
Regulação lombar elétrica do banco dianteiro (lado do
condutor)F4 7,5
Movimentação elétrica do banco dianteiro (lado do condutor) F5 30
Movimentação elétrica dos bancos dianteiros (lado do condutor
e lado do passageiro)F6 7,5
Regulação lombar elétrica dos bancos dianteiros (lado do
condutor e lado do passageiro)F7 30
Aquecimento elétrico dos bancos dianteiros F8 20
Na centralina está ainda presente um fusível de 20A de proteção da cortina para-sol do teto de abrir.
217

Centralina porta-fusíveis n.º 2
UTILIZADORES FUSÍVEL AMPERES
Centralina de controlo da iluminação externa no reboque F1 10
Centralina de iluminação externa das luzes (lado esquerdo) F5 15
Centralina de iluminação externa das luzes (lado direito) F6 15
218
