JEEP RENEGADE 2018 Návod k použití a údržbě (in Czech)

ŽárovkyTyp Výkon
Přední obrysová/Denní světla (D.R.L.) P21/5W 21/5W
Zadní poziční / brzdováP21W 21W
Dálkové/potkávací světlomety (halogenové) H4 60/55W
Dálkové/potkávací světlomety (výbojkové xenonové) D5S 25W
Přední ukazatelé směruPY21W 21W
Zadní ukazatelé směruW16W 16W
Boční směrová světla (přední a na vnějším zpětném zrcátku) WY5W 5W
3. brzdovéLED –
Registrační značkaW5W 5W
Mlhový světlometH11 55W
Zadní svítilny do mlhyW16W 16W
ZpátečkaW16W 16W
Přední stropní svítilnaC5W 5W
189

ŽárovkyTyp Výkon
Přední stropní svítidla (sluneční clony) C5W 5W
Zadní stropní svítidlo (verze bez střešního okna) C5W 5W
Zadní stropní svítidla (verze se střešním oknem) C5W 5W
Svítilny v zavazadlovém prostoru W5W 5W
Svítilna ve skříňce v palubní desce W5W 4W
190
V NOUZI

VÝMĚNA NĚKTERÉ Z VNĚJŠÍCH
ŽÁROVEK
Horní přední optická skupina (halogenové
potkávací a dálkové světlomety)
Postup při výměně žárovky:
v motorovém prostoru uvolněte svorku
a vyndejte kryt A obr. 140;
otočte doleva žárovkovou skupinu
a objímku B obr. 141 a vytáhněte ji
směrem ven;
vytáhněte směrem ven žárovkovou
skupinu a objímku žárovky C
obr. 142 odpojením z konektoru D;
namontujte novou žárovkovou skupinu
a objímku žárovky, ujistěte se, zda je
správně zajištěna;
pak zasuňte žárovkovou skupinu
a objímku žárovky zpět do uložení
a otočte jí doprava, ujistěte se, zda je
správně zajištěna;
Horní přední optická skupina (výbojkové
xenonové potkávací a dálkové světlomety)
S výměnou těchto světel se obraťte na
autorizovaný servis Jeep.
Spodní přední spodní optická skupina
Poziční světla/denní světla (D.R.L.)
a přední ukazatelé směru
Postup při výměně žárovek:
natočte kola na doraz;šroubovákem vyšroubujte šrouby
A obr. 143 a sejměte víko B;
140J0A0260C
141J0A0261C
142J0A0414C
191

vyjměte elektrické konektory C
obr. 144;
natočte žárovkové skupiny a objímky
doleva (u levých světel) nebo doprava
(u pravých světel) a vyjměte je obr. 145:
D = poziční/denní světla (D.R.L.), E =
směrová světla;
vyměňte spálenou žárovku: pro
vytažení žárovky na ni jemně zatlačte (1
obr. 146 ) a současně ji otočte doleva
(2);
zasuňte novou žárovku, zatlačte na
obr. 146 a otočte ji doprava: ujistěte se
o řádném zajištění;
pak zasuňte žárovkové skupiny
a objímky žárovky zpět do uložení
a otočte jí doleva (na pravé straně)
a doprava (na levé straně), ujistěte se,
zda je správně zajištěna;
připojte elektrické konektory;namontujte zpět víko B obr. 143,
zašroubujte na doraz upevňovací šrouby
A.
Přední mlhová světla
Postup při výměně žárovek:
natočte kola na doraz;šroubovákem vyšroubujte šrouby
A obr. 147 a sejměte víko B;
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
192
V NOUZI

zatlačte na svorku C
obr. 148 a odpojte elektrický konektor D;
otočte doleva žárovkovou skupinu
a objímku E obr. 148 a vyměňte žárovku;
nasuňte novou žárovkovou skupinu
a objímku žárovky, ujistěte se, zda je
správně zajištěna;
připojte elektrický konektor;namontujte zpět víko B obr. 147,
zašroubujte na doraz upevňovací šrouby
A.
Boční směrová světla
Boční směrová světla na vnějším zpětném
zrcátku
(jsou-li ve výbavě)
S výměnou žárovek se obraťte na
autorizovaný servis Jeep.
Horní zadní optická skupina
Obsahuje žárovky pozičních, brzdových
a směrových světel.
Postup při výměně žárovek:
otevřete víko zavazadlového prostoru;demontujte víčko
A obr. 149 zatlačením v místě
vyznačeném šipkou;
vyšroubujte zajišťovací zařízení B
obr. 150;
odpojte elektrický konektor
přepínačem C;
147J0A0211C
148J0A0301C
149J0A0637C
193

vyndejte zadní skupinovou svítilnu
vytažením ven, jak je uvedeno na
obr. 151;
vyšroubujte čtyři upevňovací šrouby D
obr. 152 a vyndejte objímkovou skupinu;
vyměňte příslušnou žárovku (obr. 153:
E/G = brzdová světla; F = ukazatelé
směru) (žárovkyEaGsevždy rozsvítí
současně);
zasuňte novou žárovku a ujistěte se,
zda je správně zajištěna;
namontujte správně objímkovou
skupinu do zadní skupinové svítilny
a zašroubujte na doraz čtyři upevňovací
šrouby;
umístěte zpět zadní skupinovou
svítilnu do vozidla;
zašroubujte na doraz upevňovací
zařízení zadní skupinové svítilny
a připojte zpět elektrický konektor;
upevněte víko A obr. 149 a ujistěte se,
zda je správně zajištěné;
zavřete víko zavazadlového prostoru.
150J0A0296C
151J0A0316C
152J0A0268C
153J0A0270C
194
V NOUZI

Spodní zadní optická skupina
Obsahuje žárovky zadních svítilen do
mlhy (levá strana) a zpátečky (pravá
strana).
Postup při výměně žárovek:
šroubovákem vyšroubujte šrouby
Aobr.154aBasejměte víko C;
horní šroub A je snadno přístupný, pro
vyšroubování spodního šroubu B je třeba
vhodně naklonit břit šroubováku, jak je
doporučeno na obr. 155;
otočte objímkou D obr. 156 doleva
a vyměňte příslušnou žárovku;
zasuňte novou žárovku a ujistěte se,
zda je správně zajištěna;
zasuňte objímku žárovky zpět do
uložení, otočte jí doleva a zkontrolujte
řádné zajištění;
namontujte zpět víko C, zašroubujte
na doraz šrouby.
Třetí brzdové světlo
Třetí brzdové světlo má ledkové žárovky.
S výměnou se obraťte na autorizovaný
servis Jeep.

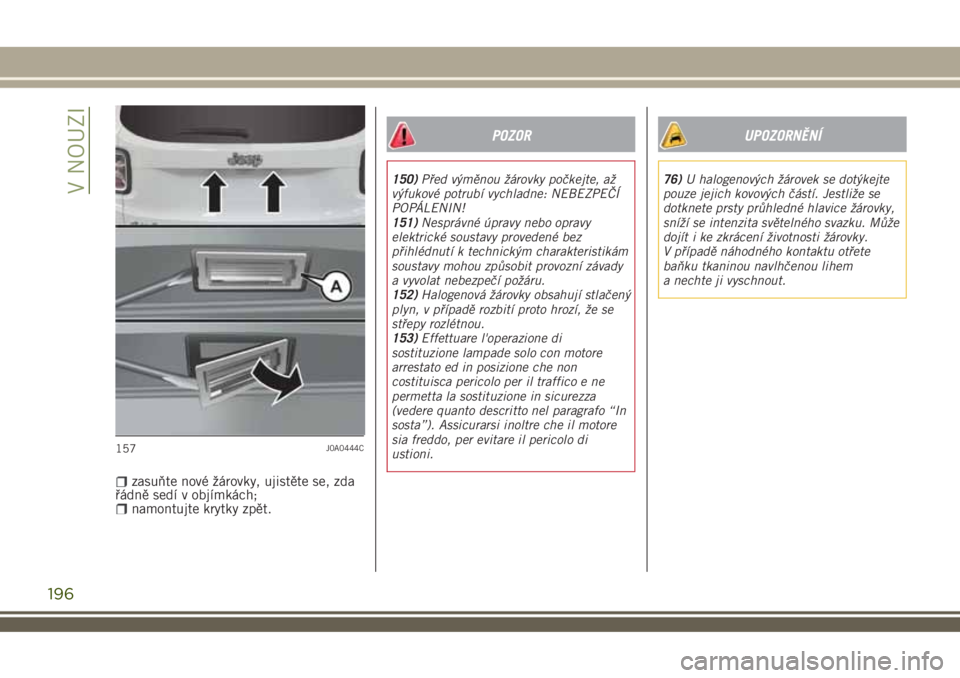

Osvětlení registrační značky
Postup při výměně žárovek:
sejměte kryty A obr. 157;otočte objímku doleva a vytáhněte
žárovky;
154J0A0212C155J0A0213C
156J0A0302C
195

zasuňte nové žárovky, ujistěte se, zda
řádně sedí v objímkách;
namontujte krytky zpět.
POZOR
150)Před výměnou žárovky počkejte, až
výfukové potrubí vychladne: NEBEZPEČÍ
POPÁLENIN!
151)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
152)Halogenová žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
UPOZORNĚNÍ
76)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky.
V případě náhodného kontaktu otřete
baňku tkaninou navlhčenou lihem
a nechte ji vyschnout.
157J0A0444C
196
V NOUZI

VÝMĚNA POJISTEK
VŠEOBECNĚ
154) 155) 156) 157) 158)
77) 78)
Kleštičky na vytahování pojistek
Pojistky vyměňujte pinzetou upevněnou
ve víku pojistkové skříňky v motorovém
prostoru (viz obr. 158 ).
Uchopte pinzetu tak, jak je vyznačeno na
obr. 159, zatlačte na ně a vytáhněte je
směrem nahoru.Pinzeta má dva rozdílné konce speciálně
natvarované (viz obr. 160 ) pro vyjmutí
pojistek různého typu:
A: MINI fuse;B: J-CASE fuse.
PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve čtyřech
pojistkových skříňkách v motorovém
prostoru, pod palubní deskou
a v zavazadlovém prostoru.
158J0A0250C
159J0A0331C160J0A0686C
197

Verze LPG
Díly soustavy LPG jsou jištěné
příslušnými pojistkami. S případnou
výměnou se obraťte na autorizovaný
servis Jeep.
POJISTKOVÁ SKŘÍŇKA
V MOTOROVÉM PROSTORU
Pojistková skříňka je umístěna vedle
baterie obr. 161.
161J0A0117C
