UPOZORNĚNÍ
81)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Jeep.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost
správnému nasazení upevňovacích svorek.
Při nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.

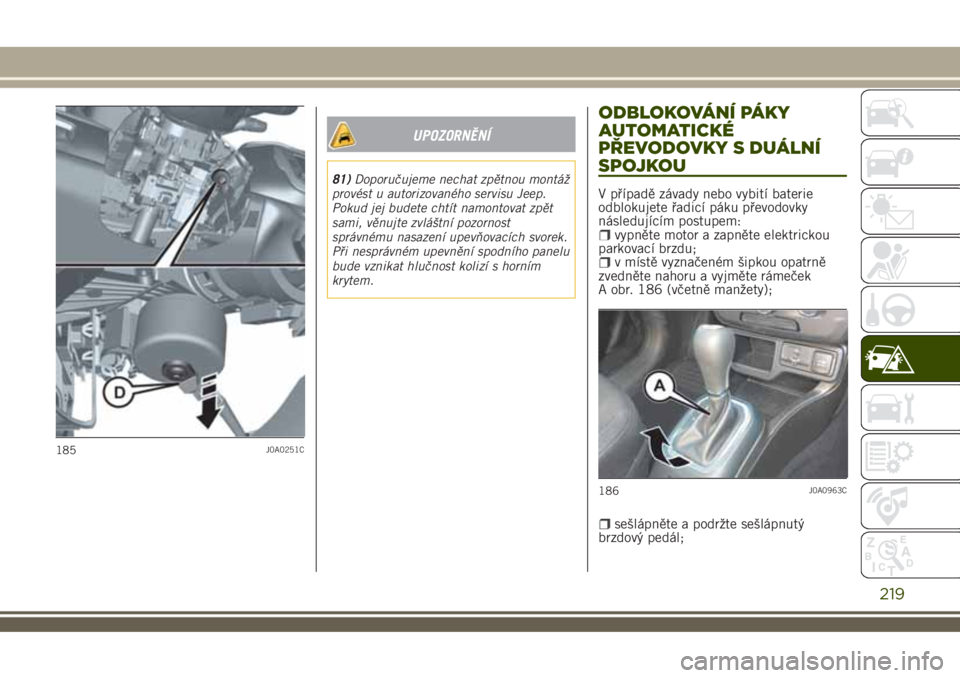

ODBLOKOVÁNÍ PÁKY
AUTOMATICKÉ
PŘEVODOVKY S DUÁLNÍ
SPOJKOU
V případě závady nebo vybití baterie
odblokujete řadicí páku převodovky
následujícím postupem:
vypněte motor a zapněte elektrickou
parkovací brzdu;
v místě vyznačeném šipkou opatrně
zvedněte nahoru a vyjměte rámeček
A obr. 186 (včetně manžety);
sešlápněte a podržte sešlápnutý
brzdový pedál;
185J0A0251C
186J0A0963C
219

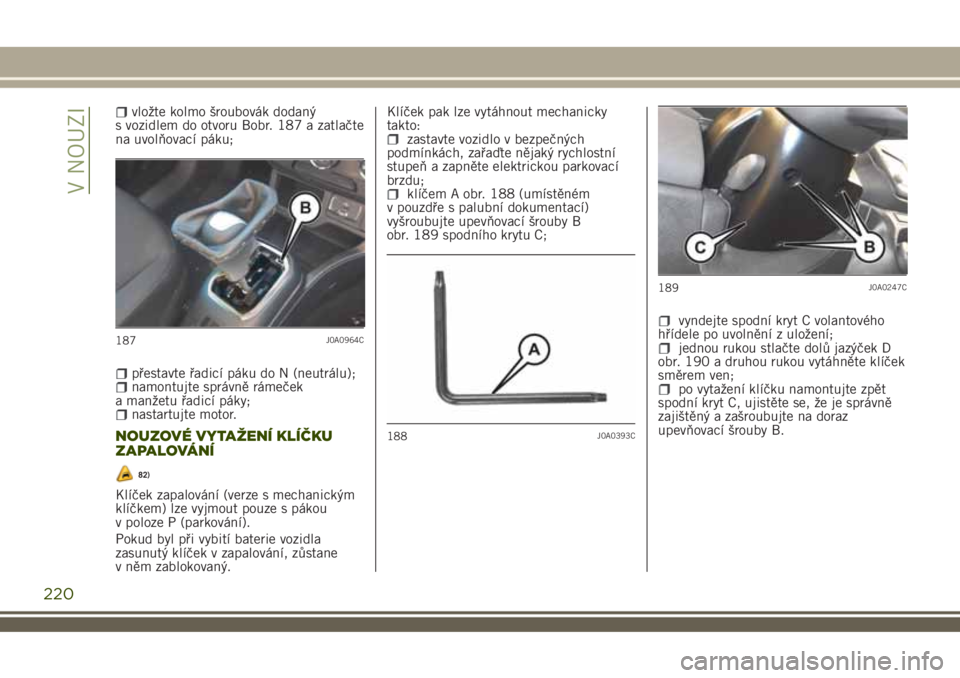

vložte kolmo šroubovák dodaný
s vozidlem do otvoru Bobr. 187 a zatlačte
na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);namontujte správně rámeček
a manžetu řadicí páky;
nastartujte motor.
NOUZOVÉ VYTAŽENÍ KLÍČKU
ZAPALOVÁNÍ
82)
Klíček zapalování (verze s mechanickým
klíčkem) lze vyjmout pouze s pákou
v poloze P (parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.Klíček pak lze vytáhnout mechanicky
takto:
zastavte vozidlo v bezpečných
podmínkách, zařaďte nějaký rychlostní
stupeň a zapněte elektrickou parkovací
brzdu;
klíčem A obr. 188 (umístěném
v pouzdře s palubní dokumentací)
vyšroubujte upevňovací šrouby B
obr. 189 spodního krytu C;
vyndejte spodní kryt C volantového
hřídele po uvolnění z uložení;
jednou rukou stlačte dolů jazýček D
obr. 190 a druhou rukou vytáhněte klíček
směrem ven;
po vytažení klíčku namontujte zpět
spodní kryt C, ujistěte se, že je správně
zajištěný a zašroubujte na doraz
upevňovací šrouby B.
187J0A0964C
188J0A0393C
189J0A0247C
220
V NOUZI

UPOZORNĚNÍ
82)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost
správnému nasazení upevňovacích svorek.
Při nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
TAŽENÍ POROUCHANÉHO
VOZIDLA
Doporučuje se převážet vozidlo se všemi
čtyřmi ZVEDNUTÝMI koly od země na
plošině odtahového vozu.
VERZE S NÁHONEM NA VŠECHNA KOLA
(4WD) A AUTOMATICKOU PŘEVODOVKOU
UPOZORNĚNÍ Nezvedejte jen přední
(či zadní) kola vozidla. Pokud vozidlo
budete táhnout tak, že budou zvednutá
jen přední (či zadní kola), mohla by se
poškodit převodovka nebo rozvodovka.
UPOZORNĚNÍ Tažením vozidla bez
dodržení výše uvedených pokynů se
může vážně poškodit převodovka
a/nebo rozvodovka. Škody způsobené
nevhodně provedeným odtahem nejsou
kryty zárukou.
190J0A0251C
221

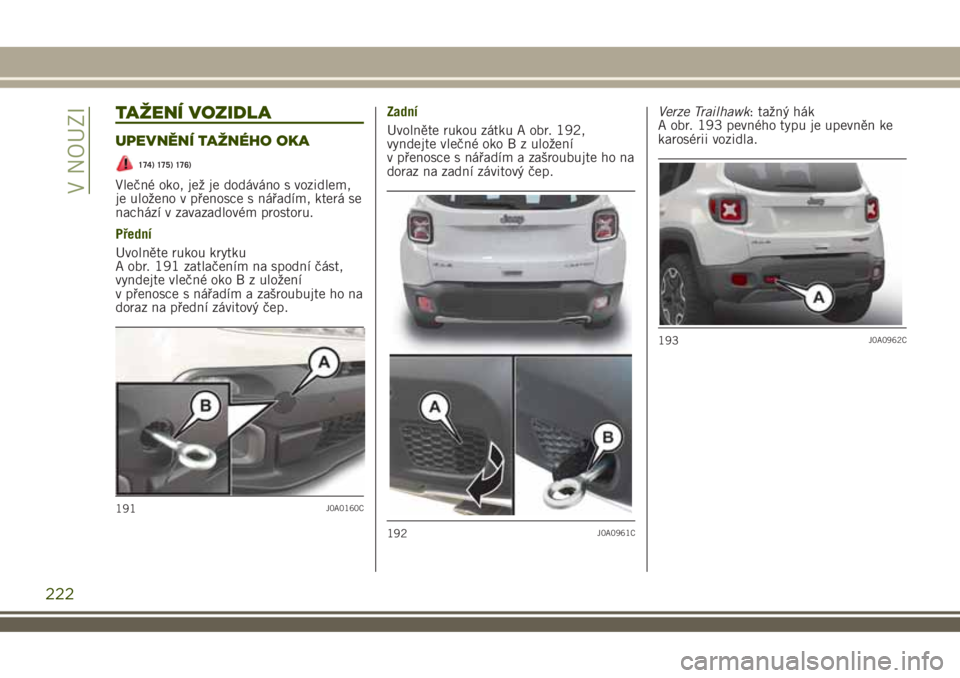

TAŽENÍ VOZIDLA
UPEVNĚNÍ TAŽNÉHO OKA
174) 175) 176)
Vlečné oko, jež je dodáváno s vozidlem,
je uloženo v přenosce s nářadím, která se
nachází v zavazadlovém prostoru.
Přední
Uvolněte rukou krytku
A obr. 191 zatlačením na spodní část,
vyndejte vlečné oko B z uložení
v přenosce s nářadím a zašroubujte ho na
doraz na přední závitový čep.Zadní
Uvolněte rukou zátku A obr. 192,
vyndejte vlečné oko B z uložení
v přenosce s nářadím a zašroubujte ho na
doraz na zadní závitový čep.Verze Trailhawk: tažný hák
A obr. 193 pevného typu je upevněn ke
karosérii vozidla.
191J0A0160C
192J0A0961C
193J0A0962C
222
V NOUZI

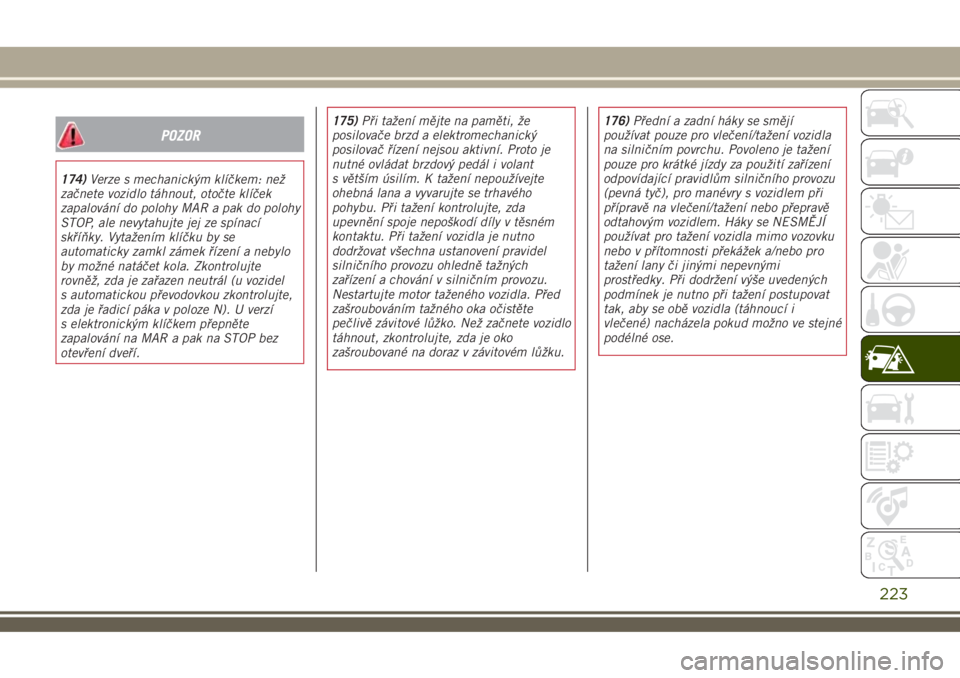

POZOR
174)Verze s mechanickým klíčkem: než
začnete vozidlo táhnout, otočte klíček
zapalování do polohy MAR a pak do polohy
STOP, ale nevytahujte jej ze spínací
skříňky. Vytažením klíčku by se
automaticky zamkl zámek řízení a nebylo
by možné natáčet kola. Zkontrolujte
rovněž, zda je zařazen neutrál (u vozidel
s automatickou převodovkou zkontrolujte,
zda je řadicí páka v poloze N). U verzí
s elektronickým klíčkem přepněte
zapalování na MAR a pak na STOP bez
otevření dveří.175)Při tažení mějte na paměti, že
posilovače brzd a elektromechanický
posilovač řízení nejsou aktivní. Proto je
nutné ovládat brzdový pedál i volant
s větším úsilím. K tažení nepoužívejte
ohebná lana a vyvarujte se trhavého
pohybu. Při tažení kontrolujte, zda
upevnění spoje nepoškodí díly v těsném
kontaktu. Při tažení vozidla je nutno
dodržovat všechna ustanovení pravidel
silničního provozu ohledně tažných
zařízení a chování v silničním provozu.
Nestartujte motor taženého vozidla. Před
zašroubováním tažného oka očistěte
pečlivě závitové lůžko. Než začnete vozidlo
táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.176)Přední a zadní háky se smějí
používat pouze pro vlečení/tažení vozidla
na silničním povrchu. Povoleno je tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevná tyč), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Háky se NESMĚJÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými
prostředky. Při dodržení výše uvedených
podmínek je nutno při tažení postupovat
tak, aby se obě vozidla (táhnoucí i
vlečené) nacházela pokud možno ve stejné
podélné ose.
223

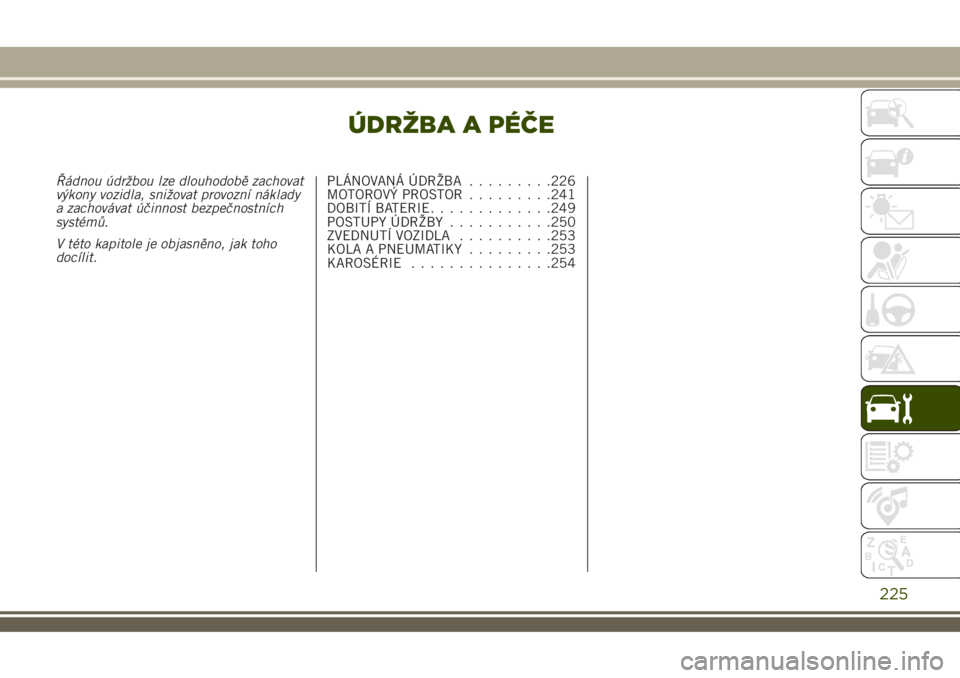

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě zachovat
výkony vozidla, snižovat provozní náklady
a zachovávat účinnost bezpečnostních
systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA.........226
MOTOROVÝ PROSTOR.........241
DOBITÍ BATERIE.............249
POSTUPY ÚDRŽBY...........250
ZVEDNUTÍ VOZIDLA..........253
KOLA A PNEUMATIKY.........253
KAROSÉRIE...............254
225

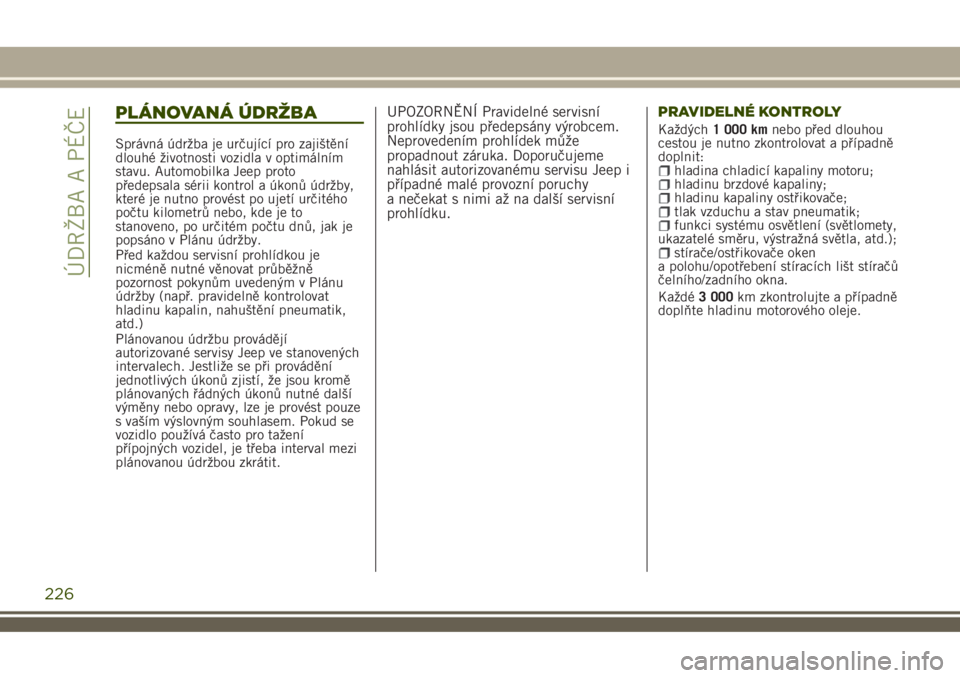

PLÁNOVANÁ ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu. Automobilka Jeep proto
předepsala sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého
počtu kilometrů nebo, kde je to
stanoveno, po určitém počtu dnů, jak je
popsáno v Plánu údržby.
Před každou servisní prohlídkou je
nicméně nutné věnovat průběžně
pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat
hladinu kapalin, nahuštění pneumatik,
atd.)
Plánovanou údržbu provádějí
autorizované servisy Jeep ve stanovených
intervalech. Jestliže se při provádění
jednotlivých úkonů zjistí, že jsou kromě
plánovaných řádných úkonů nutné další
výměny nebo opravy, lze je provést pouze
s vaším výslovným souhlasem. Pokud se
vozidlo používá často pro tažení
přípojných vozidel, je třeba interval mezi
plánovanou údržbou zkrátit.
UPOZORNĚNÍ Pravidelné servisní
prohlídky jsou předepsány výrobcem.
Neprovedením prohlídek může
propadnout záruka. Doporučujeme
nahlásit autorizovanému servisu Jeep i
případné malé provozní poruchy
a nečekat s nimi až na další servisní
prohlídku.PRAVIDELNÉ KONTROLY
Každých1 000 kmnebo před dlouhou
cestou je nutno zkontrolovat a případně
doplnit:
hladina chladicí kapaliny motoru;hladinu brzdové kapaliny;hladinu kapaliny ostřikovače;tlak vzduchu a stav pneumatik;funkci systému osvětlení (světlomety,
ukazatelé směru, výstražná světla, atd.);
stírače/ostřikovače oken
a polohu/opotřebení stíracích lišt stíračů
čelního/zadního okna.
Každé3 000km zkontrolujte a případně
doplňte hladinu motorového oleje.
226
ÚDRŽBA A PÉČE

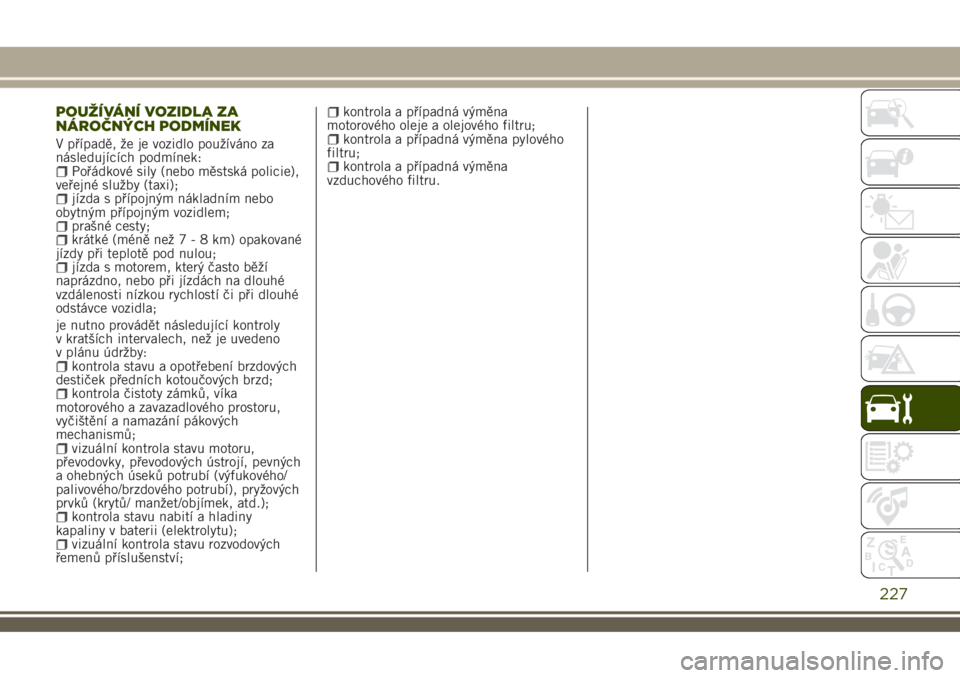

POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK
V případě, že je vozidlo používáno za
následujících podmínek:
Pořádkové sily (nebo městská policie),
veřejné služby (taxi);
jízda s přípojným nákladním nebo
obytným přípojným vozidlem;
prašné cesty;krátké (méně než7-8km)opakované
jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při dlouhé
odstávce vozidla;
je nutno provádět následující kontroly
v kratších intervalech, než je uvedeno
v plánu údržby:
kontrola stavu a opotřebení brzdových
destiček předních kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí, pevných
a ohebných úseků potrubí (výfukového/
palivového/brzdového potrubí), pryžových
prvků (krytů/ manžet/objímek, atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu rozvodových
řemenů příslušenství;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna pylového
filtru;
kontrola a případná výměna
vzduchového filtru.
227

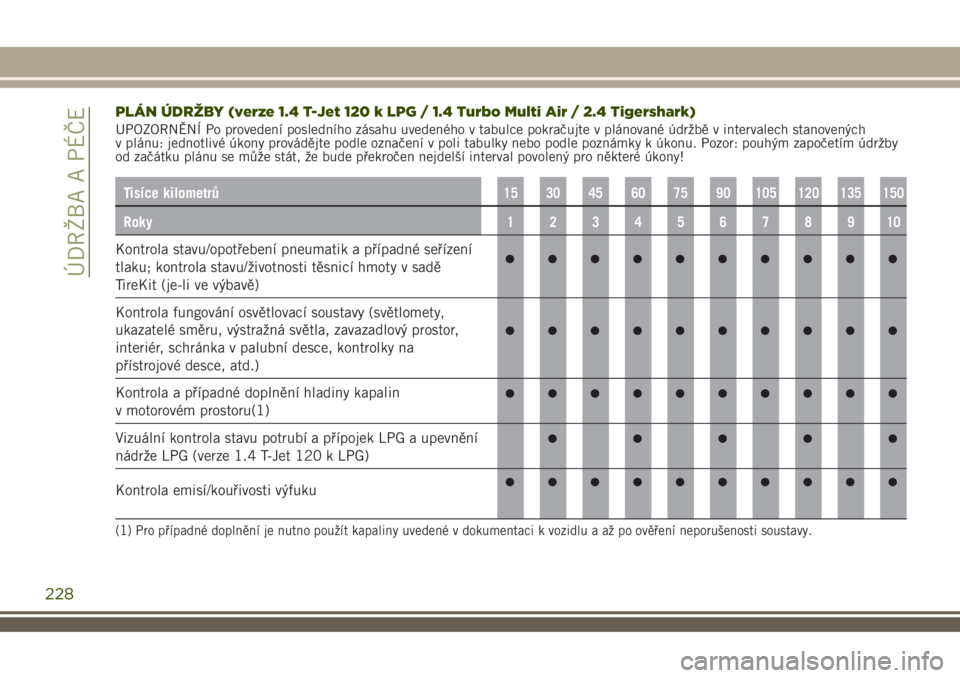

PLÁN ÚDRŽBY (verze 1.4 T-Jet 120 k LPG / 1.4 Turbo Multi Air / 2.4 Tigershark)
UPOZORNĚNÍ Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech stanovených
v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým započetím údržby
od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsnicí hmoty v sadě
TireKit (je-li ve výbavě)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na
přístrojové desce, atd.)
Kontrola a případné doplnění hladiny kapalin
v motorovém prostoru(1)
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (verze 1.4 T-Jet 120 k LPG)
Kontrola emisí/kouřivosti výfuku
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
