JEEP RENEGADE 2018 Návod k použití a údržbě (in Czech)

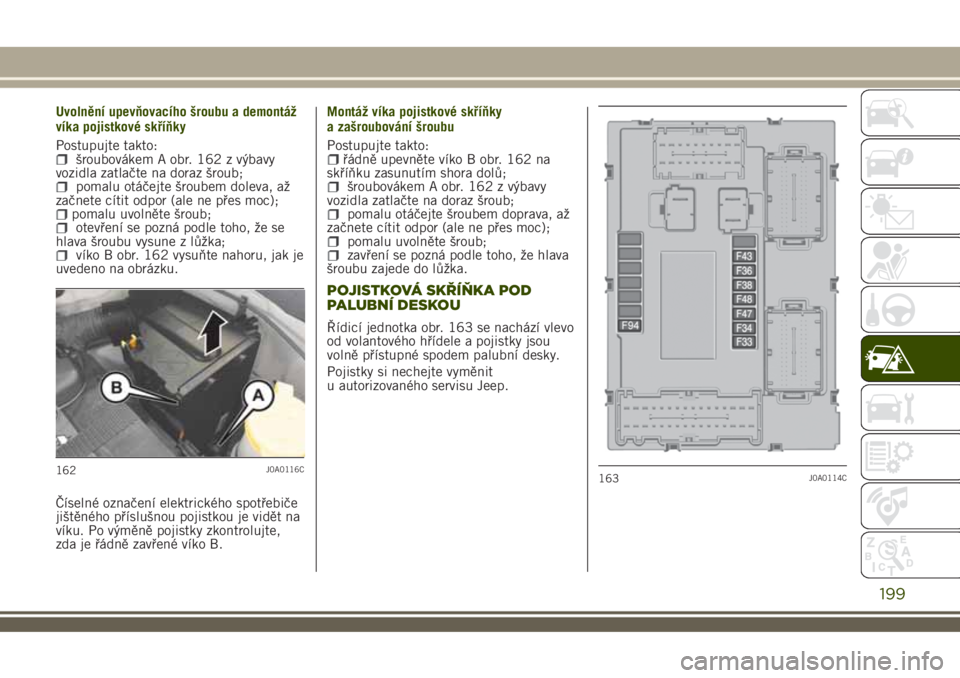

Uvolnění upevňovacího šroubu a demontáž
víka pojistkové skříňky
Postupujte takto:
šroubovákem A obr. 162 z výbavy
vozidla zatlačte na doraz šroub;
pomalu otáčejte šroubem doleva, až
začnete cítit odpor (ale ne přes moc);
pomalu uvolněte šroub;otevření se pozná podle toho, že se
hlava šroubu vysune z lůžka;
víko B obr. 162 vysuňte nahoru, jak je
uvedeno na obrázku.
Číselné označení elektrického spotřebiče
jištěného příslušnou pojistkou je vidět na
víku. Po výměně pojistky zkontrolujte,
zda je řádně zavřené víko B.Montáž víka pojistkové skříňky
a zašroubování šroubu
Postupujte takto:
řádně upevněte víko B obr. 162 na
skříňku zasunutím shora dolů;
šroubovákem A obr. 162 z výbavy
vozidla zatlačte na doraz šroub;
pomalu otáčejte šroubem doprava, až
začnete cítit odpor (ale ne přes moc);
pomalu uvolněte šroub;zavření se pozná podle toho, že hlava
šroubu zajede do lůžka.
POJISTKOVÁ SKŘÍŇKA POD
PALUBNÍ DESKOU
Řídicí jednotka obr. 163 se nachází vlevo
od volantového hřídele a pojistky jsou
volně přístupné spodem palubní desky.
Pojistky si nechejte vyměnit
u autorizovaného servisu Jeep.
162J0A0116C163J0A0114C
199

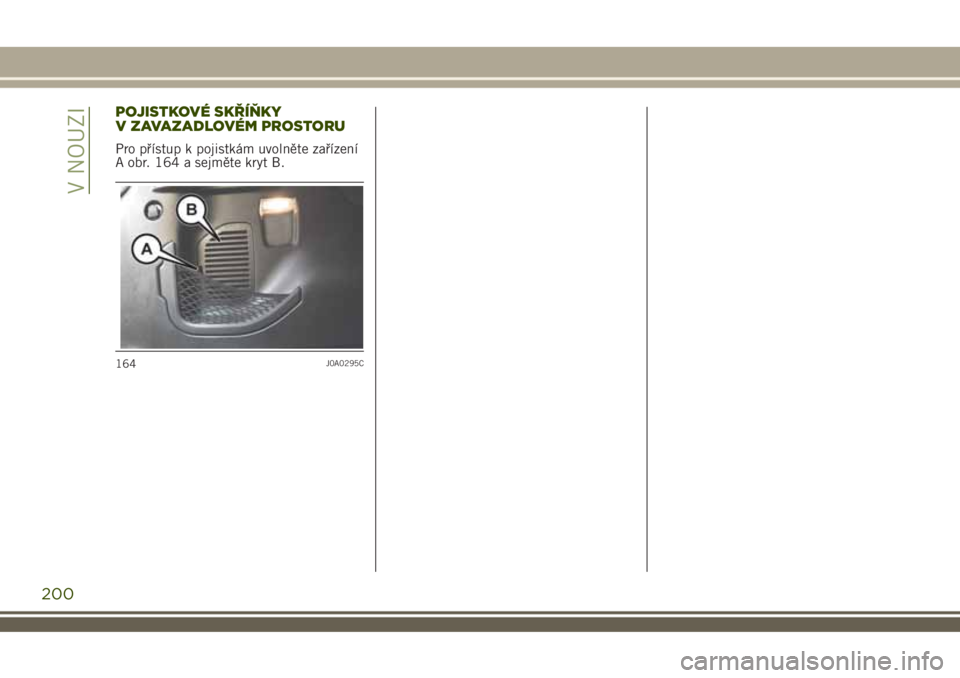

POJISTKOVÉ SKŘÍŇKY
V ZAVAZADLOVÉM PROSTORU
Pro přístup k pojistkám uvolněte zařízení
A obr. 164 a sejměte kryt B.
164J0A0295C
200
V NOUZI

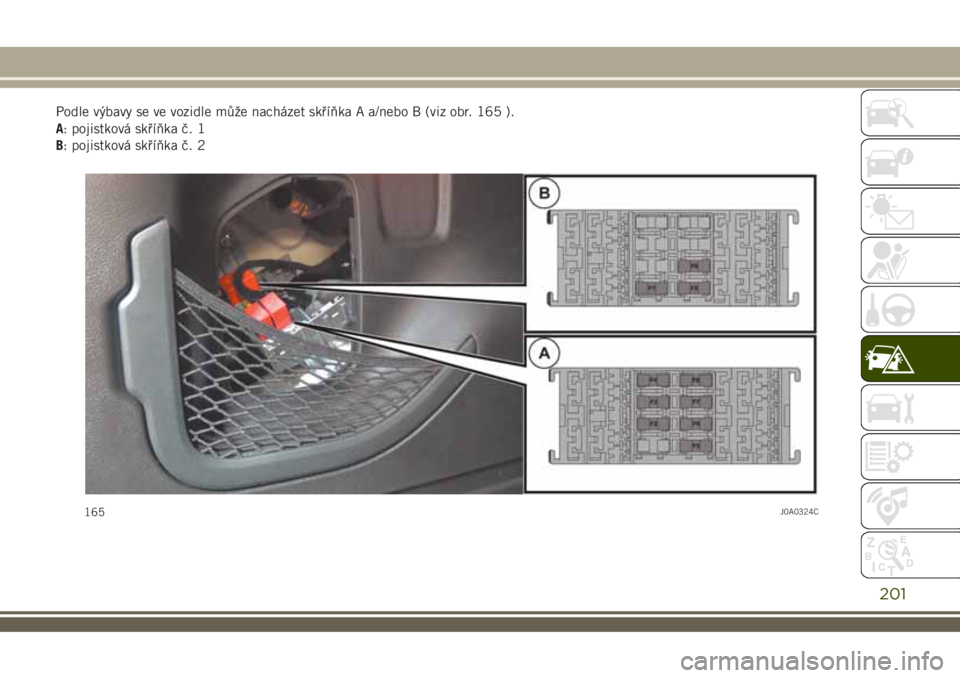

Podle výbavy se ve vozidle může nacházet skříňka A a/nebo B (viz obr. 165 ).
A: pojistková skříňka č. 1
B: pojistková skříňka č. 2
165J0A0324C
201

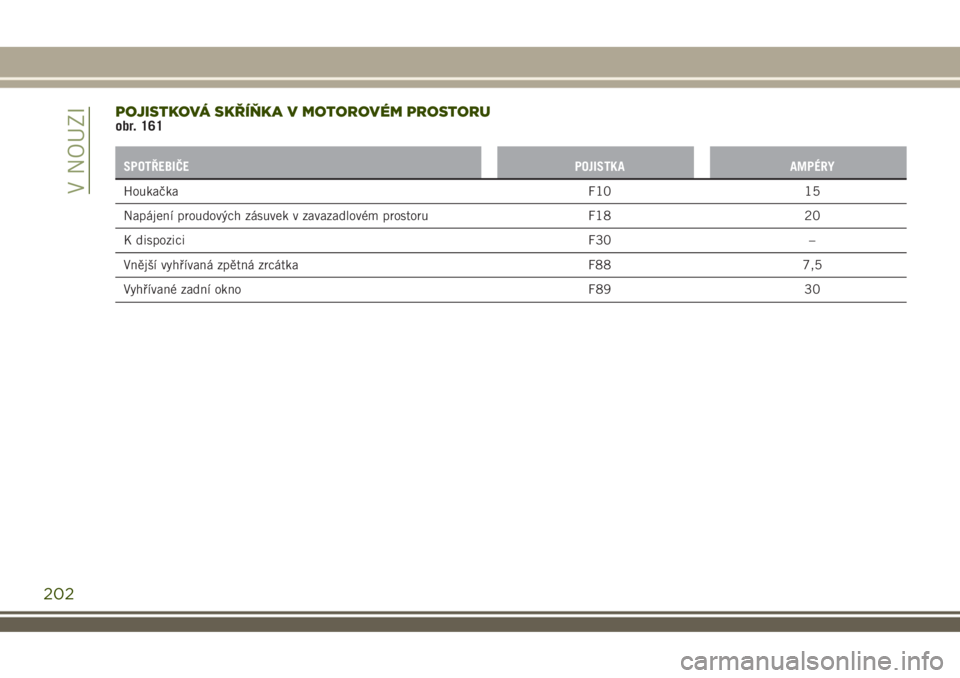

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORUobr. 161
SPOTŘEBIČE POJISTKA AMPÉRY
Houkačka F10 15
Napájení proudových zásuvek v zavazadlovém prostoru F18 20
K dispozici F30 –
Vnější vyhřívaná zpětná zrcátka F88 7,5
Vyhřívané zadní okno F89 30
202
V NOUZI

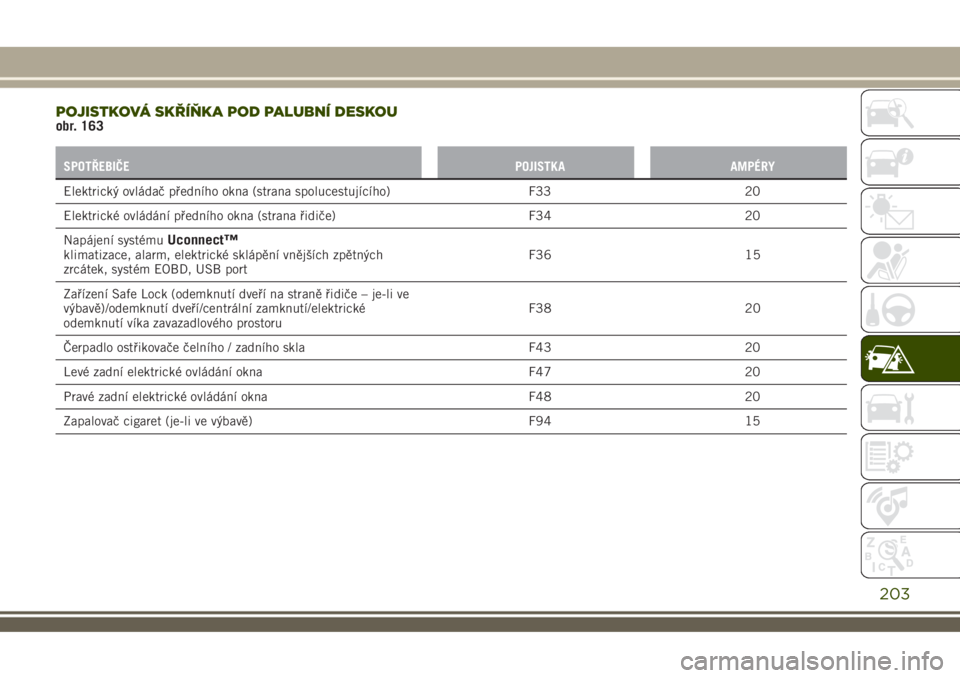

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOUobr. 163
SPOTŘEBIČE POJISTKA AMPÉRY
Elektrický ovládač předního okna (strana spolucestujícího) F33 20
Elektrické ovládání předního okna (strana řidiče) F34 20
Napájení systému
Uconnect™klimatizace, alarm, elektrické sklápění vnějších zpětných
zrcátek, systém EOBD, USB portF36 15
Zařízení Safe Lock (odemknutí dveří na straně řidiče – je-li ve
výbavě)/odemknutí dveří/centrální zamknutí/elektrické
odemknutí víka zavazadlového prostoruF38 20
Čerpadlo ostřikovače čelního / zadního skla F43 20
Levé zadní elektrické ovládání okna F47 20
Pravé zadní elektrické ovládání okna F48 20
Zapalovač cigaret (je-li ve výbavě) F94 15
203

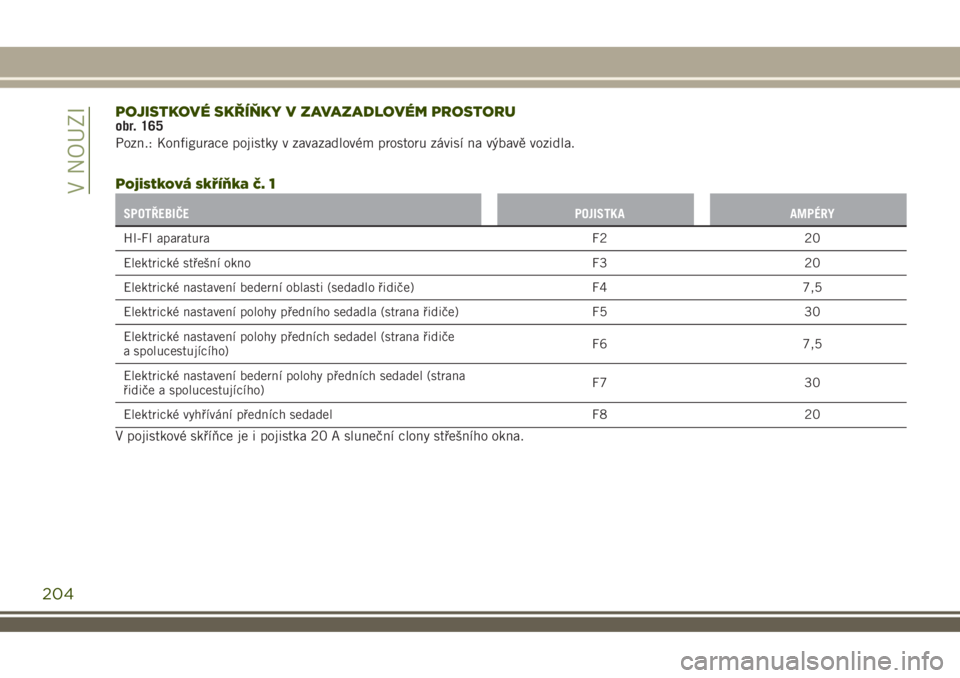

POJISTKOVÉ SKŘÍŇKY V ZAVAZADLOVÉM PROSTORUobr. 165
Pozn.: Konfigurace pojistky v zavazadlovém prostoru závisí na výbavě vozidla.
Pojistkováskříňka č. 1
SPOTŘEBIČE POJISTKA AMPÉRY
HI-FI aparatura F2 20
Elektrické střešní okno F3 20
Elektrické nastavení bederní oblasti (sedadlo řidiče) F4 7,5
Elektrické nastavení polohy předního sedadla (strana řidiče) F5 30
Elektrické nastavení polohy předních sedadel (strana řidiče
a spolucestujícího)F6 7,5
Elektrické nastavení bederní polohy předních sedadel (strana
řidiče a spolucestujícího)F7 30
Elektrické vyhřívání předních sedadel F8 20
V pojistkové skříňce je i pojistka 20 A sluneční clony střešního okna.
204
V NOUZI

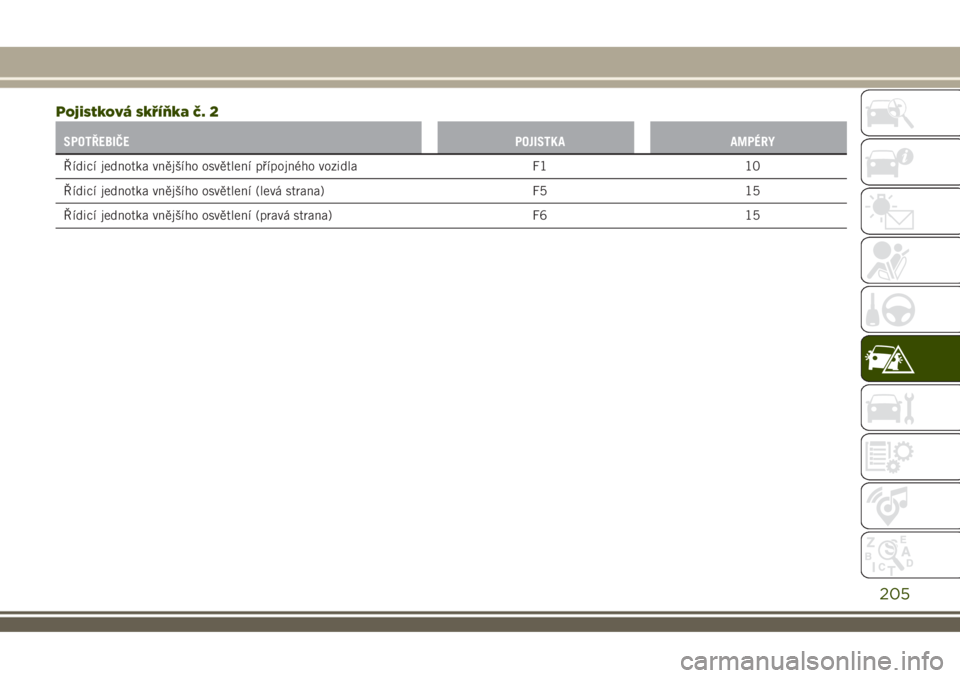

Pojistkováskříňka č. 2
SPOTŘEBIČE POJISTKA AMPÉRY
Řídicí jednotka vnějšího osvětlení přípojného vozidla F1 10
Řídicí jednotka vnějšího osvětlení (levá strana) F5 15
Řídicí jednotka vnějšího osvětlení (pravá strana) F6 15
205

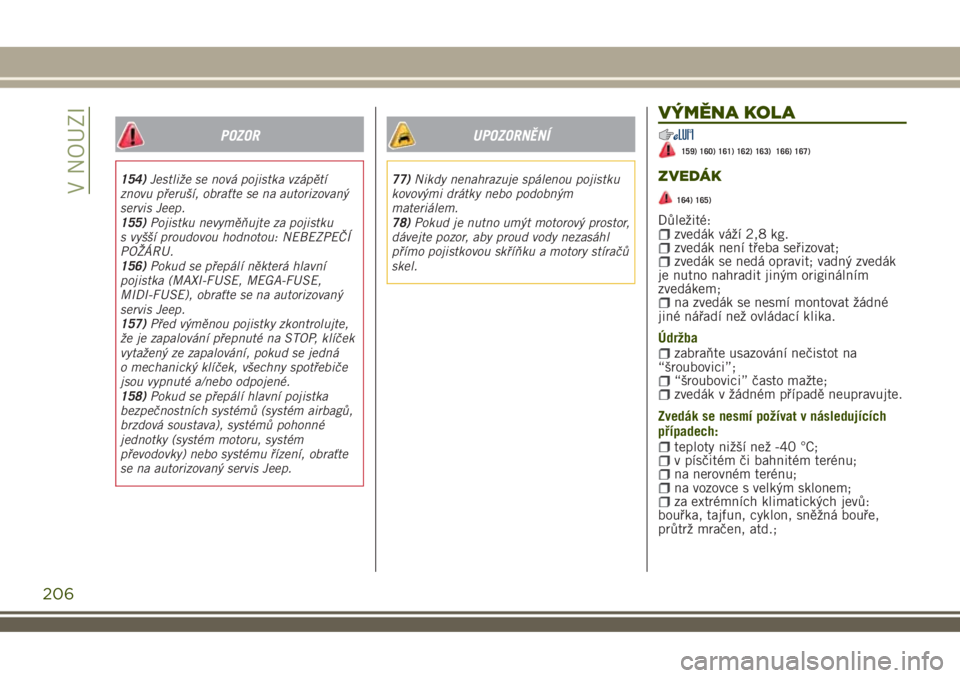

POZOR
154)Jestliže se nová pojistka vzápětí
znovu přeruší, obraťte se na autorizovaný
servis Jeep.
155)Pojistku nevyměňujte za pojistku
s vyšší proudovou hodnotou: NEBEZPEČÍ
POŽÁRU.
156)Pokud se přepálí některá hlavní
pojistka (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE), obraťte se na autorizovaný
servis Jeep.
157)Před výměnou pojistky zkontrolujte,
že je zapalování přepnuté na STOP, klíček
vytažený ze zapalování, pokud se jedná
o mechanický klíček, všechny spotřebiče
jsou vypnuté a/nebo odpojené.
158)Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém airbagů,
brzdová soustava), systémů pohonné
jednotky (systém motoru, systém
převodovky) nebo systému řízení, obraťte
se na autorizovaný servis Jeep.
UPOZORNĚNÍ
77)Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
78)Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motory stíračů
skel.
VÝMĚNA KOLA
159) 160) 161) 162) 163) 166) 167)
ZVEDÁK
164) 165)
Důležité:zvedák váží 2,8 kg.zvedák není třeba seřizovat;zvedák se nedá opravit; vadný zvedák
je nutno nahradit jiným originálním
zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba
zabraňte usazování nečistot na
“šroubovici”;
“šroubovici” často mažte;zvedák v žádném případě neupravujte.
Zvedák se nesmí požívat v následujících
případech:
teploty nižší než -40 °C;v písčitém či bahnitém terénu;na nerovném terénu;na vozovce s velkým sklonem;za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.;
206
V NOUZI

v přímém kontaktu s motorem nebo
pro opravy pod vozidlem;
na plavidlech.

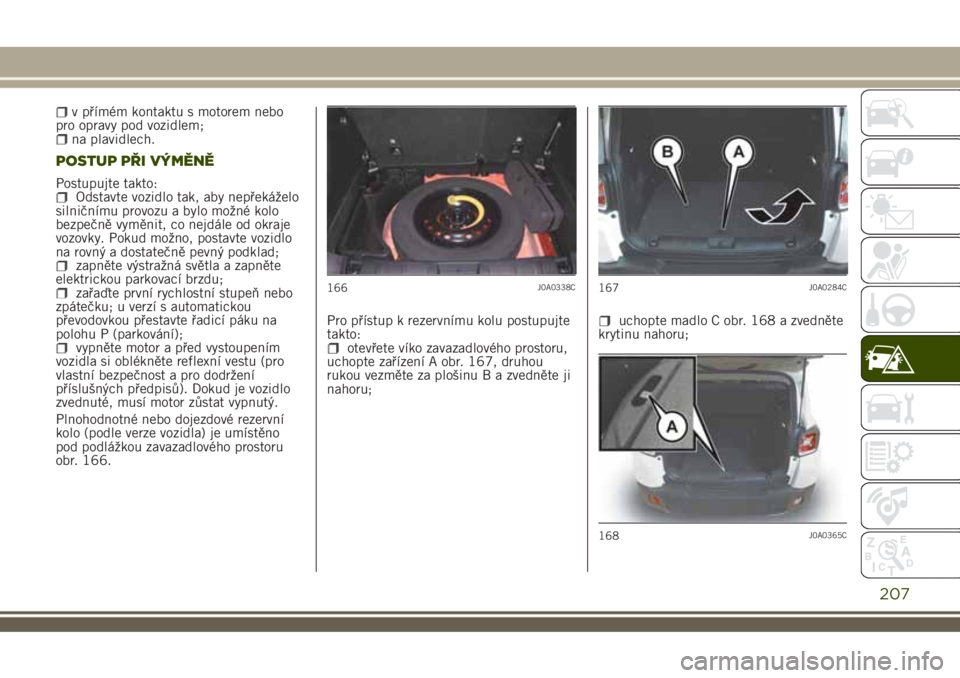

POSTUP PŘI VÝMĚNĚ
Postupujte takto:Odstavte vozidlo tak, aby nepřekáželo
silničnímu provozu a bylo možné kolo
bezpečně vyměnit, co nejdále od okraje
vozovky. Pokud možno, postavte vozidlo
na rovný a dostatečně pevný podklad;
zapněte výstražná světla a zapněte
elektrickou parkovací brzdu;
zařaďte první rychlostní stupeň nebo
zpátečku; u verzí s automatickou
převodovkou přestavte řadicí páku na
polohu P (parkování);
vypněte motor a před vystoupením
vozidla si oblékněte reflexní vestu (pro
vlastní bezpečnost a pro dodržení
příslušných předpisů). Dokud je vozidlo
zvednuté, musí motor zůstat vypnutý.
Plnohodnotné nebo dojezdové rezervní
kolo (podle verze vozidla) je umístěno
pod podlážkou zavazadlového prostoru
obr. 166.Pro přístup k rezervnímu kolu postupujte
takto:otevřete víko zavazadlového prostoru,
uchopte zařízení A obr. 167, druhou
rukou vezměte za plošinu B a zvedněte ji
nahoru;
uchopte madlo C obr. 168 a zvedněte
krytinu nahoru;
166J0A0338C167J0A0284C
168J0A0365C
207

demontujte upevňovací zařízení
zvedáku a rezervního kola;
vyndejte blokovací klín kola;vyndejte celý zvedák a klíč pro
vyšroubování šroubů z rezervního kola.
Otočením šroubu zvedáku povolte klíč
a oddělte jej od zvedáku;
vytáhněte rezervní kolo ze
zavazadlového prostoru.

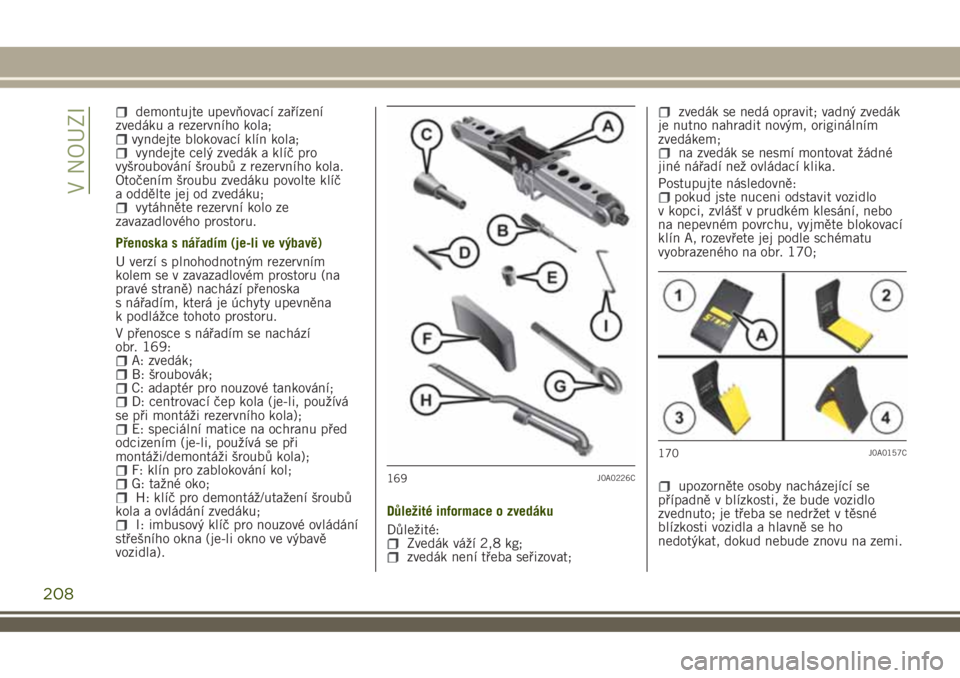

Přenoska s nářadím (je-li ve výbavě)
U verzí s plnohodnotným rezervním
kolem se v zavazadlovém prostoru (na
pravé straně) nachází přenoska
s nářadím, která je úchyty upevněna
k podlážce tohoto prostoru.
V přenosce s nářadím se nachází
obr. 169:
A: zvedák;B: šroubovák;C: adaptér pro nouzové tankování;D: centrovací čep kola (je-li, používá
se při montáži rezervního kola);
E: speciální matice na ochranu před
odcizením (je-li, používá se při
montáži/demontáži šroubů kola);
F: klín pro zablokování kol;G: tažné oko;H: klíč pro demontáž/utažení šroubů
kola a ovládání zvedáku;
I: imbusový klíč pro nouzové ovládání
střešního okna (je-li okno ve výbavě
vozidla).Důležité informace o zvedáku
Důležité:
Zvedák váží 2,8 kg;zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný zvedák
je nutno nahradit novým, originálním
zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Postupujte následovně:
pokud jste nuceni odstavit vozidlo
v kopci, zvlášť v prudkém klesání, nebo
na nepevném povrchu, vyjměte blokovací
klín A, rozevřete jej podle schématu
vyobrazeného na obr. 170;
upozorněte osoby nacházející se
případně v blízkosti, že bude vozidlo
zvednuto; je třeba se nedržet v těsné
blízkosti vozidla a hlavně se ho
nedotýkat, dokud nebude znovu na zemi.169J0A0226C
170J0A0157C
208
