JEEP RENEGADE 2018 Návod k použití a údržbě (in Czech)

MOTOR
Verze1.4 T-Jet
120 k benzín/LPG1.4 Turbo Multi Air
136/140/170 k1.6 E.Torq 2.4 Tigershark(*)
Kód typu 5527770155263624
55263623(**)55263842 –
Cyklus Otto Otto Otto Otto
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 72,0 x 84,0 72,0 x 84,0 77 x 85,8 88,0 x 97,0
Celkový zdvihový objem (cm³) 1368 1368 1598 2360
Kompresní poměr 9,8 ± 0,2 10 : 1 11 : 1 10 : 1
Max. výkon (EU) (kW) 88100
(*)/ 103
/ 125(**)81 129
Max. výkon (EU) (k) 120136
(*)/ 140
/ 170(**)110 175
při otáčkách (ot/min) 50005000
/ 5500
(**)5500 6400
(*) (Je-li ve výbavě)
(**) Verze 1.4 Turbo Multi Air 170 k
259

Verze1.4 T-Jet
120 k benzín/LPG1.4 Turbo Multi Air
136/140/170 k1.6 E.Torq 2.4 Tigershark(*)
Maximální točivý moment (EU) (Nm) 215230
/ 250(**)152 230
Nejvyšší točivý moment (EU) (kgm) 2223,5
/ 25,5
(**)15,5 23,4
při otáčkách (ot/min) 25001750
/ 2500
(**)4500 3900
Zapalovací svíčky NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI -
10 JAPAN C128
PalivoLPG pro motorová
vozidla
(Specifikace EN
589) (provoz na
LPG) / Bezolovnatý
benzín 95 R.O.N.
(Specifikace EN
228) (provoz na
benzín)Bezolovnatý benzín
95 R.O.N. (Norma
EN228)Bezolovnatý benzín
95 R.O.N. (Norma
EN228)Bezolovnatý benzín
95 R.O.N. (Norma
EN228)
(*) Je-li ve výbavě
(**) Verze 1.4 Turbo Multi Air 170 k
260
TECHNICKÉ ÚDAJE

Verze 1.6 16V Multijet 95 k 1.6 16V Multijet 105 k1.6 16V Multijet
115/120 k(*)
Kód typu 55260384 55260384 55260384
Cyklus Diesel Diesel Diesel
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 79,5 x 80,5 79,5 x 80,5 79,5 x 80,5
Celkový zdvihový objem (cm³) 1598 1598 1598
Kompresní poměr 16,5 : 1 16,5 : 1 16,5 : 1
Max. výkon (EU) (kW) 70 7785
/88
Max. výkon (EU) (k) 95 105115
/ 120
při otáčkách (ot/min) 4000 4500 3750
Maximální točivý moment (EU) (Nm) 320 320 320
Nejvyšší točivý moment (EU) (kgm) 32,6 32,6 32,6
při otáčkách (ot/min) 1750 1750 1750
PalivoNafta pro motorová vozidla
(Specifikace EN 590)Nafta pro motorová vozidla
(Specifikace EN 590)Nafta pro motorová vozidla
(Specifikace EN 590)
(*) Je-li ve výbavě
261

Verze 2.0 16V Multijet 120 k 2.0 16V Multijet 140 k 2.0 16V Multijet 170 k
Kód typu 5526308755263087 / 55263088(*)55263088
Cyklus Diesel Diesel Diesel
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 83 x 90,4 83 x 90,4 83 x 90,4
Celkový zdvihový objem (cm³) 1956 1956 1956
Kompresní poměr 16,5 16,5 16,5
Max. výkon (EU) (kW) 88 103 125
Max. výkon (EU) (k) 120 140 170
při otáčkách (ot/min) 4000
3750 / 4000
(*)3750
Maximální točivý moment (EU) (Nm) 320 350 350
Nejvyšší točivý moment (EU) (kgm) 32,6 35,7 35,7
při otáčkách (ot/min) 1250
1500 / 1750
(*)1750
PalivoNafta pro motorová vozidla
(Specifikace EN 590)Nafta pro motorová vozidla
(Specifikace EN 590)Nafta pro motorová vozidla
(Specifikace EN 590)
(*) Verze s automatickou převodovkou:
262
TECHNICKÉ ÚDAJE

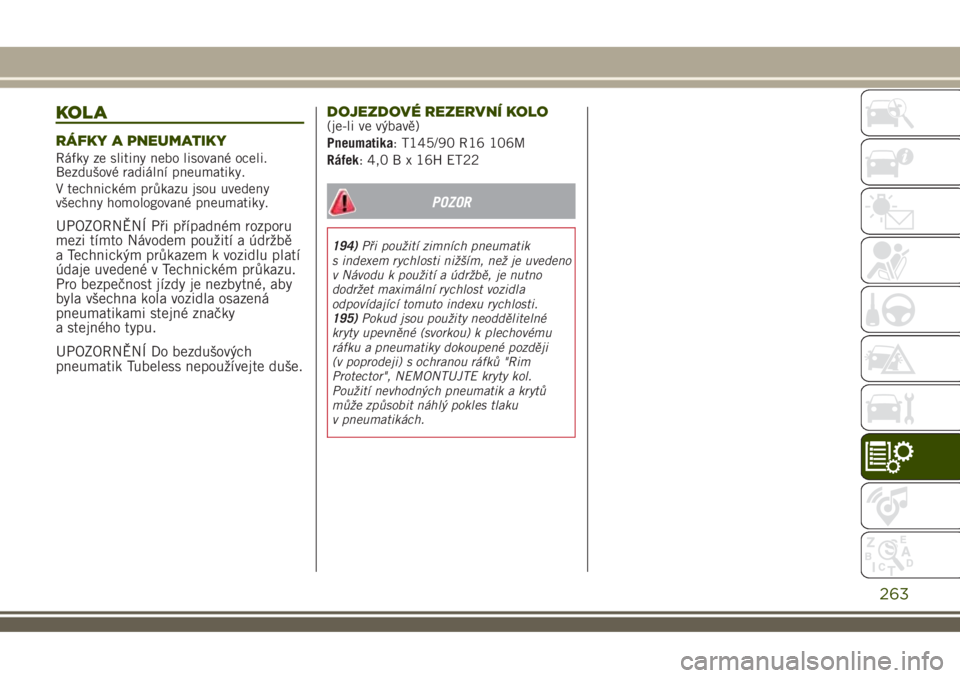

KOLA
RÁFKY A PNEUMATIKY
Ráfky ze slitiny nebo lisované oceli.
Bezdušové radiální pneumatiky.
V technickém průkazu jsou uvedeny
všechny homologované pneumatiky.
UPOZORNĚNÍ Při případném rozporu
mezi tímto Návodem použití a údržbě
a Technickým průkazem k vozidlu platí
údaje uvedené v Technickém průkazu.
Pro bezpečnost jízdy je nezbytné, aby
byla všechna kola vozidla osazená
pneumatikami stejné značky
a stejného typu.
UPOZORNĚNÍ Do bezdušových
pneumatik Tubeless nepoužívejte duše.DOJEZDOVÉ REZERVNÍ KOLO
(je-li ve výbavě)
Pneumatika: T145/90 R16 106M
Ráfek: 4,0 B x 16H ET22
POZOR
194)Při použití zimních pneumatik
s indexem rychlosti nižším, než je uvedeno
v Návodu k použití a údržbě, je nutno
dodržet maximální rychlost vozidla
odpovídající tomuto indexu rychlosti.
195)Pokud jsou použity neoddělitelné
kryty upevněné (svorkou) k plechovému
ráfku a pneumatiky dokoupené později
(v poprodeji) s ochranou ráfků "Rim
Protector", NEMONTUJTE kryty kol.
Použití nevhodných pneumatik a krytů
může způsobit náhlý pokles tlaku
v pneumatikách.
263

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
194) 195)
Verze Ráfky Pneumatiky Zimní pneumatiky
1.4 T-Jet 120 k LPG6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Je-li ve výbavě
(**) Verze Trailhawk
264
TECHNICKÉ ÚDAJE

Verze Ráfky Pneumatiky Zimní pneumatiky
1.6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Verze Trailhawk
265

PŘEDEPSANÝ TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA
Při zahřáté pneumatice musí být hodnota tlaku o +0,3 bar vyšší než předepsaná hodnota. Hodnotu tlaku v pneumatikách je nutno
v každém případě překontrolovat, až pneumatika vychladne. Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je
předepsáno pro pneumatiky dodávané s vozidlem.
PneumatikyPři nízkém a středním zatížení Plné zatížení
Rezervní kolo
normálního
rozměru(*)
Dojezdové
rezervní kolo
Přední Zadní Přední Zadní
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) Po použití rezervního kola v nouzové situaci, v případě potřeby upravte tlak v kole na doporučenou hodnotu podle následující tabulky.
266
TECHNICKÉ ÚDAJE

ROZMĚRY
Rozměry jsou vyjádřeny v mm a platí pro vozidlo s prvovýbavovými pneumatikami. Výška je udána pro nezatížené vozidlo.
AB C DE(*)FGH I
4255 /
4259(**)892 2570793 /
797(**)1667 /
1697(***)1551 /
1541(**)20231553 /
1541(**)1805
(*) Verze Trailhawk: 1697 / 1727 (se střešními tyčemi)
(**) Verze Trailhawk
(***) S podélnými nosníky
207J0A0019C
267

MINIMÁLNÍ VÝŠKA OD ZEMĚ/SMĚRODATNÉ ÚHLY
„Minimální výška od země“ (viz A)
Výška se měří u spodního okraje diferenciálu. Tato hodnota je určující i pro hodnoty „předního nájezdového úhlu“, „zadního
nájezdového úhlu“ a „přejezdového úhlu“.
Rozměry jsou vyjádřeny v mm a platí pro vozidlo s prvovýbavovými pneumatikami.
Verze s předním pohonem (FWD):171 mm
Verze s pohonem všech kol (4WD):201 mm
Verze Trailhawk s pohonem všech kol (4WD LOW): 225 mm
208J0A0242C
268
TECHNICKÉ ÚDAJE
