JEEP RENEGADE 2018 Návod k použití a údržbě (in Czech)

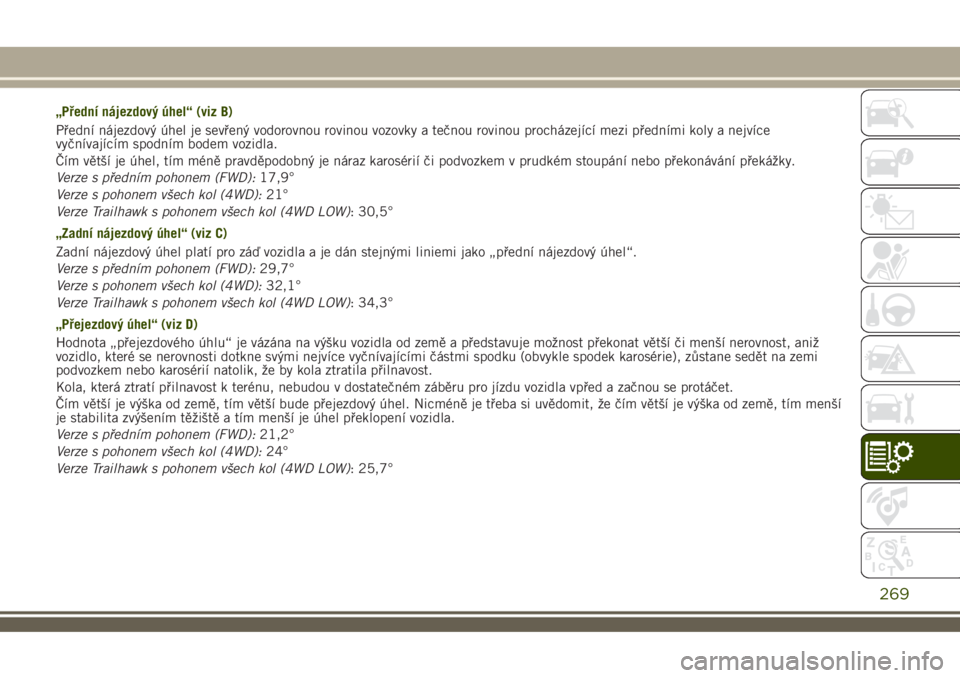

„Přední nájezdový úhel“ (viz B)
Přední nájezdový úhel je sevřený vodorovnou rovinou vozovky a tečnou rovinou procházející mezi předními koly a nejvíce
vyčnívajícím spodním bodem vozidla.
Čím větší je úhel, tím méně pravděpodobný je náraz karosérií či podvozkem v prudkém stoupání nebo překonávání překážky.
Verze s předním pohonem (FWD):17,9°
Verze s pohonem všech kol (4WD):21°
Verze Trailhawk s pohonem všech kol (4WD LOW): 30,5°
„Zadní nájezdový úhel“ (viz C)
Zadní nájezdový úhel platí pro záď vozidla a je dán stejnými liniemi jako „přední nájezdový úhel“.
Verze s předním pohonem (FWD):29,7°
Verze s pohonem všech kol (4WD):32,1°
Verze Trailhawk s pohonem všech kol (4WD LOW): 34,3°
„Přejezdový úhel“ (viz D)
Hodnota „přejezdového úhlu“ je vázána na výšku vozidla od země a představuje možnost překonat větší či menší nerovnost, aniž
vozidlo, které se nerovnosti dotkne svými nejvíce vyčnívajícími částmi spodku (obvykle spodek karosérie), zůstane sedět na zemi
podvozkem nebo karosérií natolik, že by kola ztratila přilnavost.
Kola, která ztratí přilnavost k terénu, nebudou v dostatečném záběru pro jízdu vozidla vpřed a začnou se protáčet.
Čím větší je výška od země, tím větší bude přejezdový úhel. Nicméně je třeba si uvědomit, že čím větší je výška od země, tím menší
je stabilita zvýšením těžiště a tím menší je úhel překlopení vozidla.
Verze s předním pohonem (FWD):21,2°
Verze s pohonem všech kol (4WD):24°
Verze Trailhawk s pohonem všech kol (4WD LOW): 25,7°
269

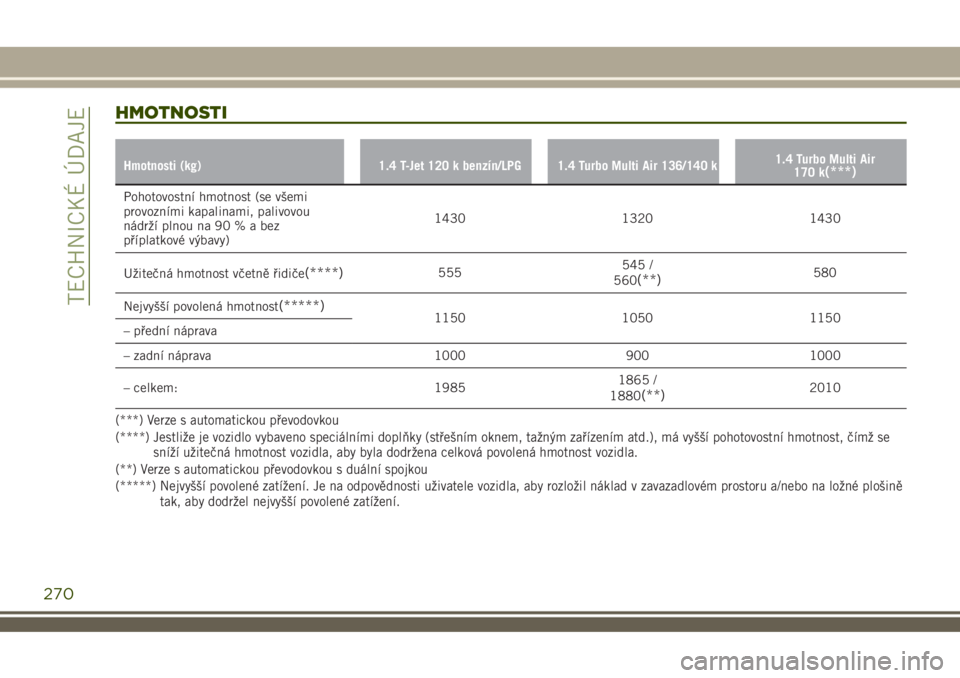

HMOTNOSTI
Hmotnosti (kg) 1.4 T-Jet 120 k benzín/LPG 1.4 Turbo Multi Air 136/140 k1.4 Turbo Multi Air
170 k(***)
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)1430 1320 1430
Užitečná hmotnost včetně řidiče
(****)555545 /
560(**)580
Nejvyšší povolená hmotnost
(*****)1150 1050 1150
– přední náprava
– zadní náprava 1000 900 1000
– celkem: 19851865 /
1880
(**)2010
(***) Verze s automatickou převodovkou
(****) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se
sníží užitečná hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(**) Verze s automatickou převodovkou s duální spojkou
(*****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině
tak, aby dodržel nejvyšší povolené zatížení.
270
TECHNICKÉ ÚDAJE

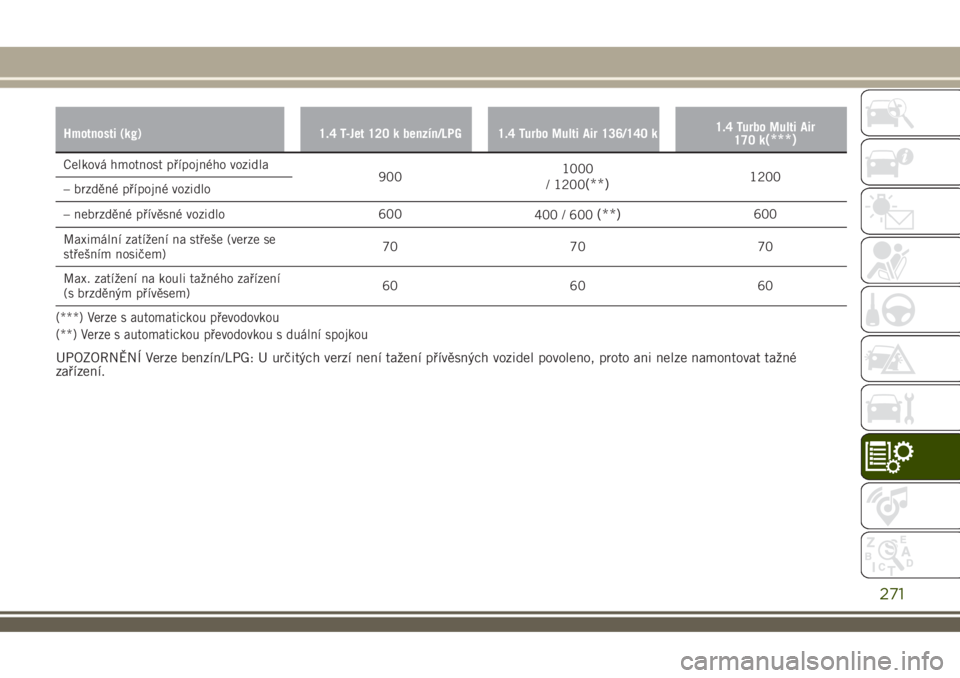

Hmotnosti (kg) 1.4 T-Jet 120 k benzín/LPG 1.4 Turbo Multi Air 136/140 k1.4 Turbo Multi Air
170 k(***)
Celková hmotnost přípojného vozidla
9001000
/ 1200
(**)1200
– brzděné přípojné vozidlo
– nebrzděné přívěsné vozidlo 600
400 / 600
(**)600
Maximální zatížení na střeše (verze se
střešním nosičem)70 70 70
Max. zatížení na kouli tažného zařízení
(s brzděným přívěsem)60 60 60
(***) Verze s automatickou převodovkou
(**) Verze s automatickou převodovkou s duální spojkou
UPOZORNĚNÍ Verze benzín/LPG: U určitých verzí není tažení přívěsných vozidel povoleno, proto ani nelze namontovat tažné
zařízení.
271

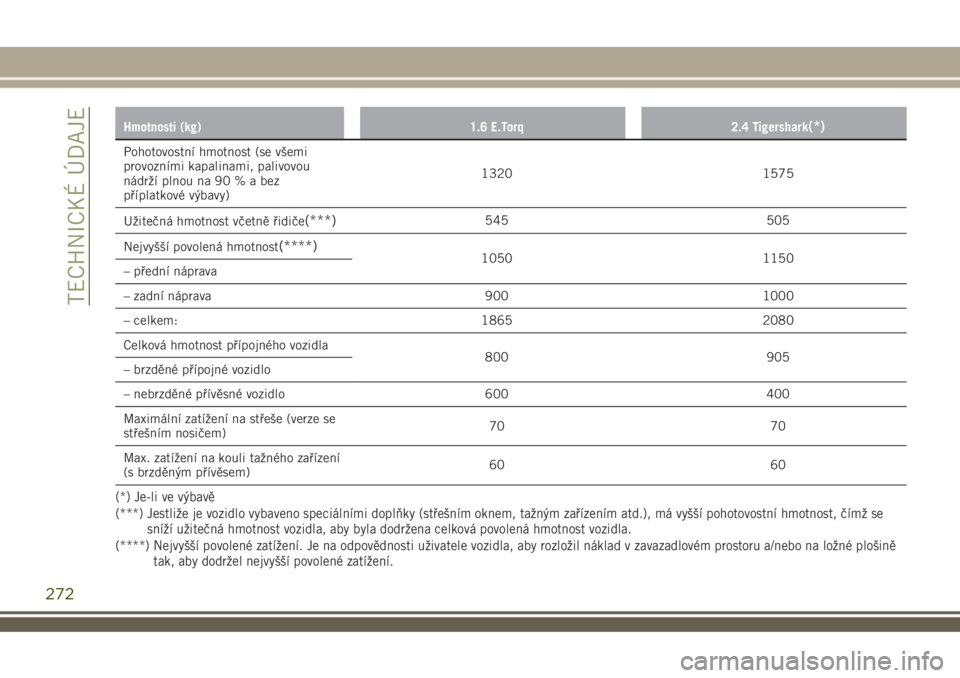

Hmotnosti (kg) 1.6 E.Torq 2.4 Tigershark(*)
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)1320 1575
Užitečná hmotnost včetně řidiče
(***)545 505
Nejvyšší povolená hmotnost
(****)1050 1150
– přední náprava
– zadní náprava 900 1000
– celkem: 1865 2080
Celková hmotnost přípojného vozidla
800 905
– brzděné přípojné vozidlo
– nebrzděné přívěsné vozidlo 600 400
Maximální zatížení na střeše (verze se
střešním nosičem)70 70
Max. zatížení na kouli tažného zařízení
(s brzděným přívěsem)60 60
(*) Je-li ve výbavě
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se
sníží užitečná hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině
tak, aby dodržel nejvyšší povolené zatížení.
272
TECHNICKÉ ÚDAJE

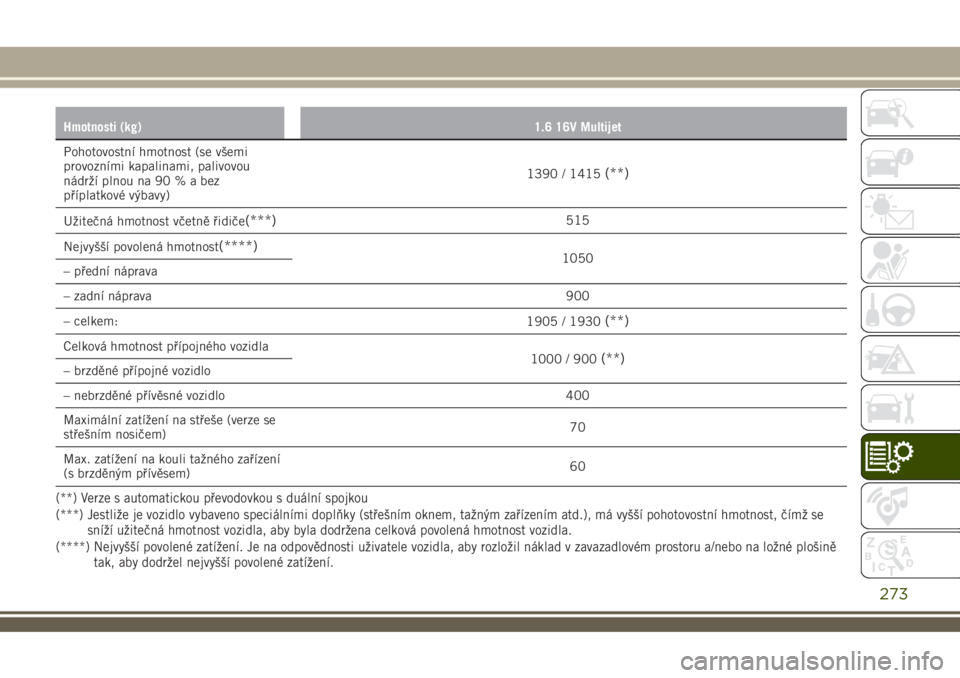

Hmotnosti (kg) 1.6 16V Multijet
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)1390 / 1415
(**)
Užitečná hmotnost včetně řidiče(***)515
Nejvyšší povolená hmotnost
(****)1050
– přední náprava
– zadní náprava900
– celkem:
1905 / 1930
(**)
Celková hmotnost přípojného vozidla
1000 / 900(**)– brzděné přípojné vozidlo
– nebrzděné přívěsné vozidlo 400
Maximální zatížení na střeše (verze se
střešním nosičem)70
Max. zatížení na kouli tažného zařízení
(s brzděným přívěsem)60
(**) Verze s automatickou převodovkou s duální spojkou
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se
sníží užitečná hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině
tak, aby dodržel nejvyšší povolené zatížení.
273

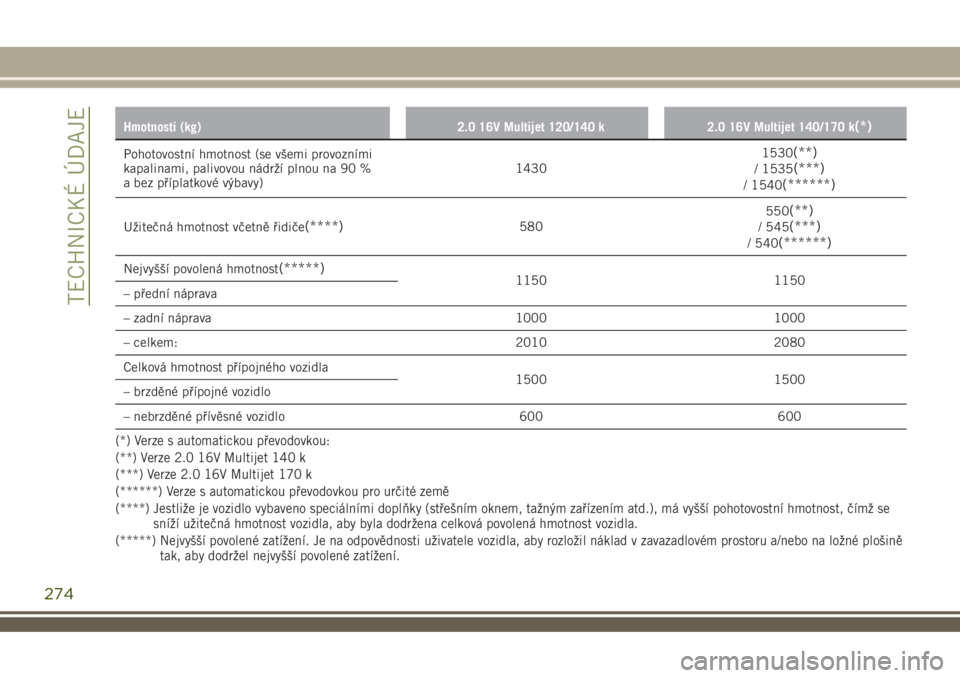

Hmotnosti (kg) 2.0 16V Multijet 120/140 k 2.0 16V Multijet 140/170 k(*)
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 %
a bez příplatkové výbavy)14301530(**)/ 1535(***)/ 1540(******)
Užitečná hmotnost včetně řidiče(****)580550(**)/ 545(***)/ 540(******)
Nejvyšší povolená hmotnost(*****)1150 1150
– přední náprava
– zadní náprava 1000 1000
– celkem: 2010 2080
Celková hmotnost přípojného vozidla
1500 1500
– brzděné přípojné vozidlo
– nebrzděné přívěsné vozidlo 600 600
(*) Verze s automatickou převodovkou:
(**) Verze 2.0 16V Multijet 140 k
(***) Verze 2.0 16V Multijet 170 k
(******) Verze s automatickou převodovkou pro určité země
(****) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se
sníží užitečná hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(*****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině
tak, aby dodržel nejvyšší povolené zatížení.
274
TECHNICKÉ ÚDAJE

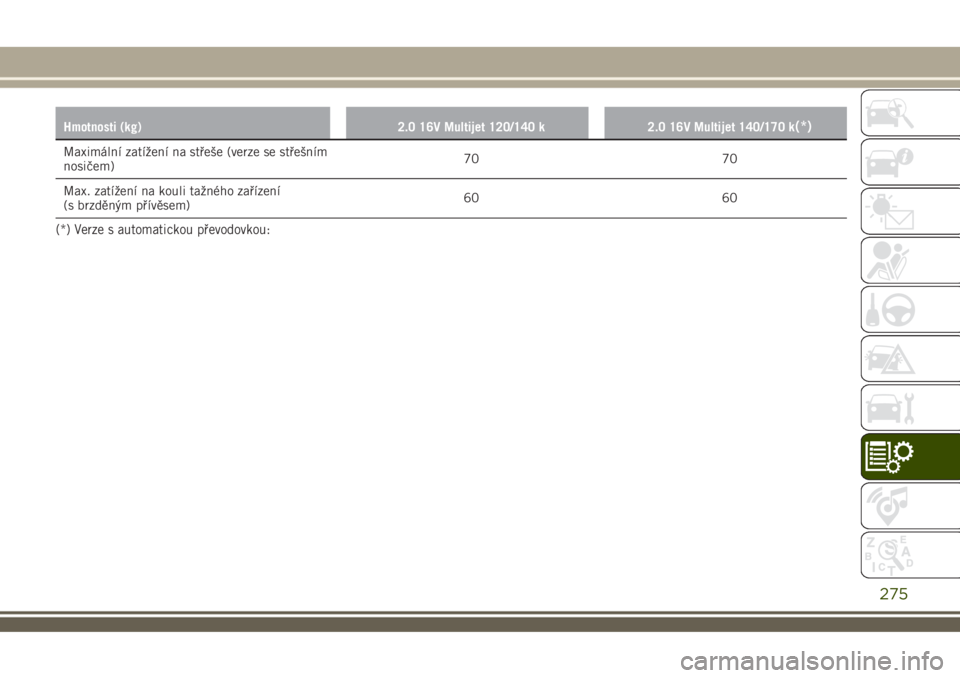

Hmotnosti (kg) 2.0 16V Multijet 120/140 k 2.0 16V Multijet 140/170 k(*)
Maximální zatížení na střeše (verze se střešním
nosičem)70 70
Max. zatížení na kouli tažného zařízení
(s brzděným přívěsem)60 60
(*) Verze s automatickou převodovkou:
275

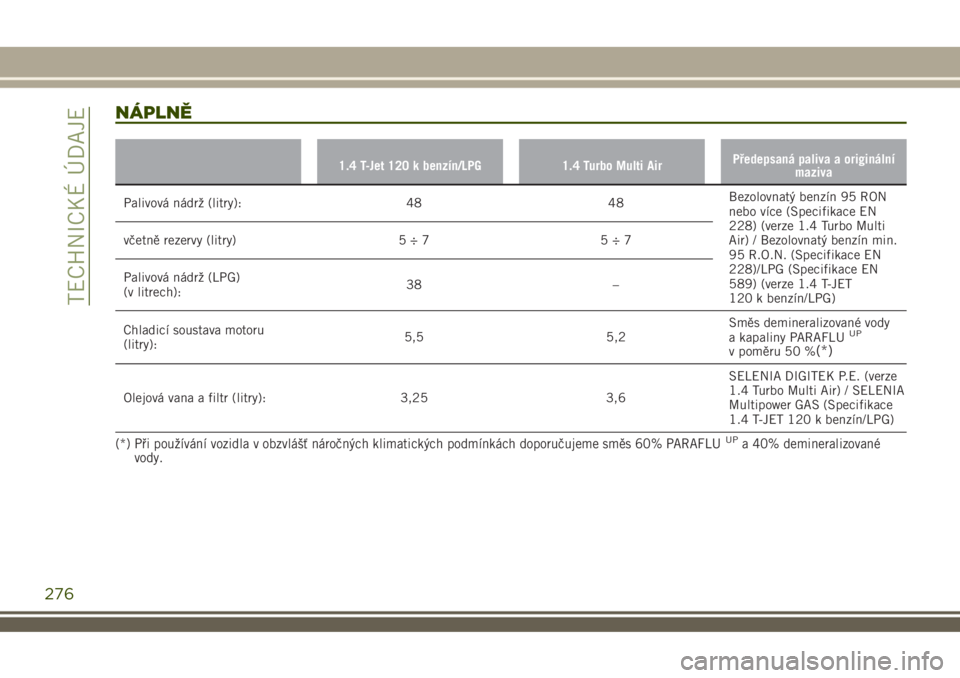

NÁPLNĚ
1.4 T-Jet 120 k benzín/LPG 1.4 Turbo Multi AirPředepsaná paliva a originální
maziva
Palivová nádrž (litry): 48 48Bezolovnatý benzín 95 RON
nebo více (Specifikace EN
228) (verze 1.4 Turbo Multi
Air) / Bezolovnatý benzín min.
95 R.O.N. (Specifikace EN
228)/LPG (Specifikace EN
589) (verze 1.4 T-JET
120 k benzín/LPG) včetně rezervy (litry) 5 ÷ 7 5 ÷ 7
Palivová nádrž (LPG)
(v litrech):38 –
Chladicí soustava motoru
(litry):5,5 5,2Směs demineralizované vody
a kapaliny PARAFLU
UP
v poměru 50 %(*)
Olejová vana a filtr (litry): 3,25 3,6SELENIA DIGITEK P.E. (verze
1.4 Turbo Multi Air) / SELENIA
Multipower GAS (Specifikace
1.4 T-JET 120 k benzín/LPG)
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované
vody.
276
TECHNICKÉ ÚDAJE

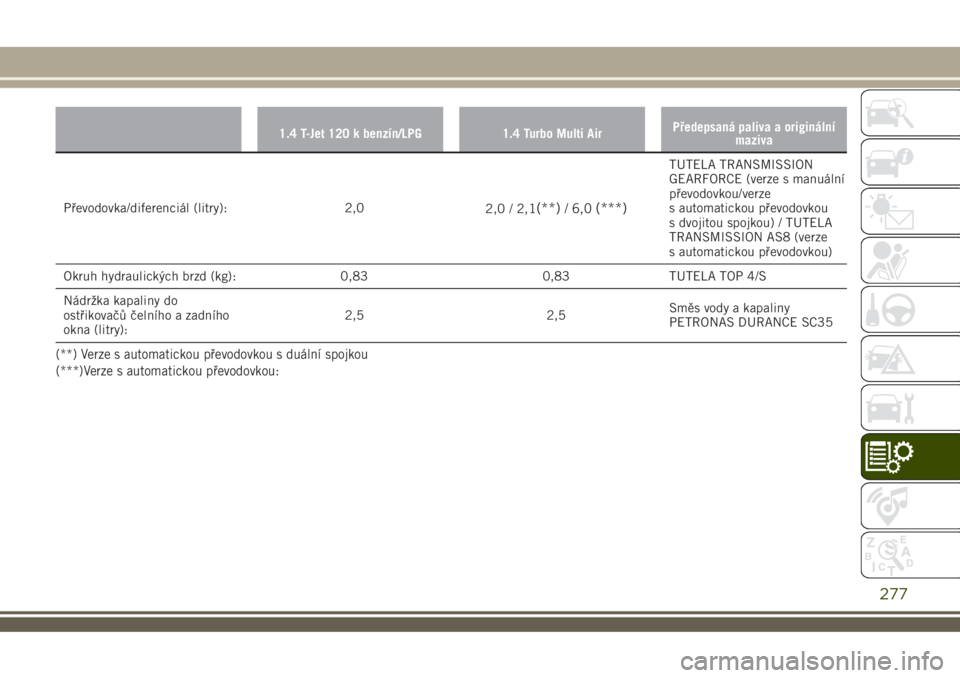

1.4 T-Jet 120 k benzín/LPG 1.4 Turbo Multi AirPředepsaná paliva a originální
maziva
Převodovka/diferenciál (litry): 2,0
2,0 / 2,1(**)/ 6,0(***)
TUTELA TRANSMISSION
GEARFORCE (verze s manuální
převodovkou/verze
s automatickou převodovkou
s dvojitou spojkou) / TUTELA
TRANSMISSION AS8 (verze
s automatickou převodovkou)
Okruh hydraulických brzd (kg): 0,83 0,83 TUTELA TOP 4/S
Nádržka kapaliny do
ostřikovačů čelního a zadního
okna (litry):2,5 2,5Směs vody a kapaliny
PETRONAS DURANCE SC35
(**) Verze s automatickou převodovkou s duální spojkou
(***)Verze s automatickou převodovkou:
277

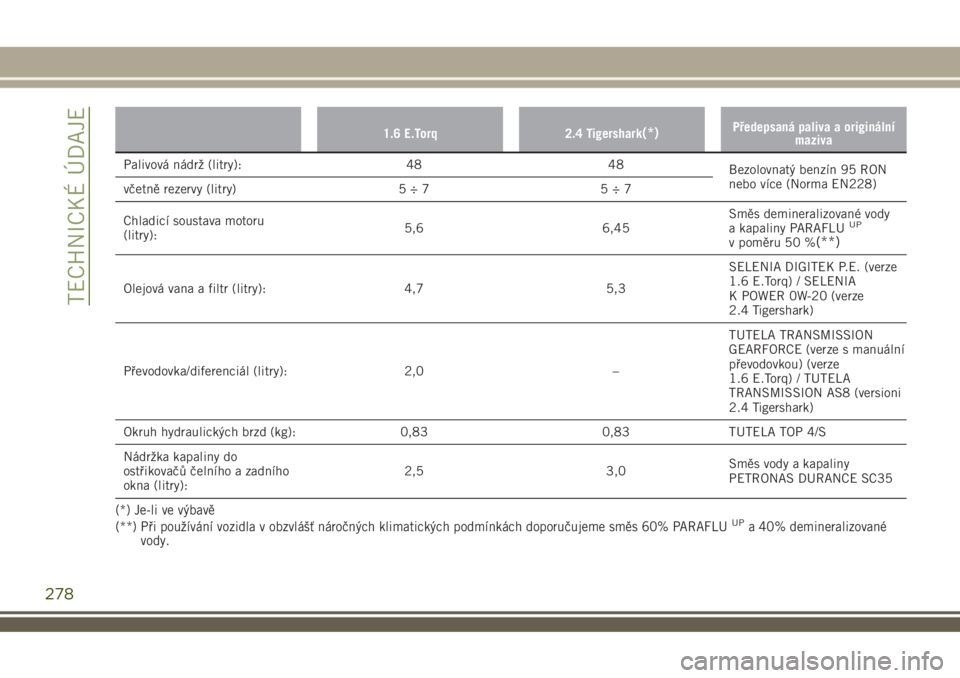

1.6 E.Torq 2.4 Tigershark(*)Předepsaná paliva a originální
maziva
Palivová nádrž (litry): 48 48
Bezolovnatý benzín 95 RON
nebo více (Norma EN228)
včetně rezervy (litry) 5 ÷ 7 5 ÷ 7
Chladicí soustava motoru
(litry):5,6 6,45Směs demineralizované vody
a kapaliny PARAFLU
UP
v poměru 50 %(**)
Olejová vana a filtr (litry): 4,7 5,3SELENIA DIGITEK P.E. (verze
1.6 E.Torq) / SELENIA
K POWER 0W-20 (verze
2.4 Tigershark)
Převodovka/diferenciál (litry): 2,0 –TUTELA TRANSMISSION
GEARFORCE (verze s manuální
převodovkou) (verze
1.6 E.Torq) / TUTELA
TRANSMISSION AS8 (versioni
2.4 Tigershark)
Okruh hydraulických brzd (kg): 0,83 0,83 TUTELA TOP 4/S
Nádržka kapaliny do
ostřikovačů čelního a zadního
okna (litry):2,5 3,0Směs vody a kapaliny
PETRONAS DURANCE SC35
(*) Je-li ve výbavě
(**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované
vody.
278
TECHNICKÉ ÚDAJE
