odskrutkujte upevňovacie zariadenie B
obr. 150;
odpojte elektrický konektor pomocou
zarážky C;
vyberte zadnú optickú jednotku
vytiahnutím smerom von, ako vidno na
obr. 151;
odskrutkujte štyri upevňovacie skrutky
D obr. 152 a odstráňte jednotku
s objímkou;
vymeňte príslušnú žiarovku (obr. 153:
E/G = brzdové svetlá, F = smerové svetlá)
(žiarovkyEaGsarozsvietia vždy
súčasne),
vsuňte novú žiarovku, uistite sa, že
dobre dosadla;
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
199

opäť správne namontujte zadnú
jednotku objímky, úplne zaskrutkujte
štyri upevňovacie skrutky;
opäť umiestnite zadnú optickú
jednotku vozidla;
úplne zaskrutkujte upevňovacie
zariadenie zadnej optickej jednotky
a opäť zapojte elektrický konektor;
opäť namontujte kryt A obr. 149,
uistite sa, že je správne zablokovaný;
nakoniec zatvorte dvere batožinového
priestoru.Spodná zadná svetelná jednotka
Obsahujú žiarovky zadných hmlových
svetiel (vľavo) a spiatočky (vpravo).
Pri výmene žiaroviek postupujte
nasledovne:
pomocou skrutkovača uvoľnite skrutky
Aobr.154aBaodstráňte kryt C;
horná skrutka A je ľahko prístupná,
zatiaľ čo pri odskrutkovaní spodnej
skrutky B treba správne skloniť
skrutkovač, ako vidno na obr. 155;
otočte proti smeru hodinových ručičiek
objímku D obr. 156 a vymeňte príslušnú
žiarovku;
153J0A0270C
154J0A0212C155J0A0213C
200
NÚDZOVÝ STAV

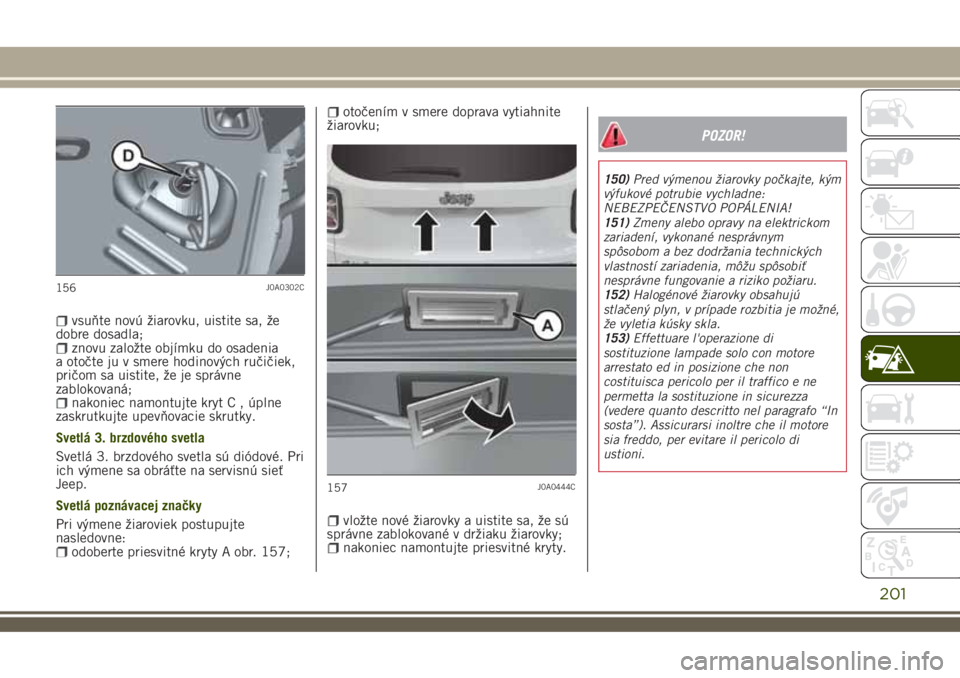

vsuňte novú žiarovku, uistite sa, že
dobre dosadla;
znovu založte objímku do osadenia
a otočte ju v smere hodinových ručičiek,
pričom sa uistite, že je správne
zablokovaná;
nakoniec namontujte kryt C , úplne
zaskrutkujte upevňovacie skrutky.
Svetlá 3. brzdového svetla
Svetlá 3. brzdového svetla sú diódové. Pri
ich výmene sa obráťte na servisnú sieť
Jeep.
Svetlá poznávacej značky
Pri výmene žiaroviek postupujte
nasledovne:
odoberte priesvitné kryty A obr. 157;
otočením v smere doprava vytiahnite
žiarovku;
vložte nové žiarovky a uistite sa, že sú
správne zablokované v držiaku žiarovky;
nakoniec namontujte priesvitné kryty.
POZOR!
150)Pred výmenou žiarovky počkajte, kým
výfukové potrubie vychladne:
NEBEZPEČENSTVO POPÁLENIA!
151)Zmeny alebo opravy na elektrickom
zariadení, vykonané nesprávnym
spôsobom a bez dodržania technických
vlastností zariadenia, môžu spôsobiť
nesprávne fungovanie a riziko požiaru.
152)Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
156J0A0302C
157J0A0444C
201

UPOZORNENIE
76)Halogénové žiarovky sa smú chytať len
za kovovú časť. Ak sa dostane do kontaktu
s prstami sklenená časť, zníži sa intenzita
žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo látkou navlhčenou
v alkohole a nechajte ho uschnúť.
VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
154) 155) 156) 157) 158)
77) 78)
Pinzeta na vyberanie poistiek
Na výmenu poistky používajte pinzetu
umiestenú na vnútornej strane veka
poistkovej skrinky v priestore motora
(pozrite obr. 158 ).
Z horných tienidiel vytiahnite pinzetu ako
je uvedené na obr. 159, stlačte ju
a nasledovne pinzetu vytiahnite smerom
nahor.Pinzeta má dva odlišné konce navrhnuté
vhodným spôsobom (pozri obr. 160 ) na
vytiahnutie dvoch odlišných typov
poistiek vo vozidle:
A: poistka MINI;B: poistka J-CASE.
158J0A0250C
159J0A0331C
202
NÚDZOVÝ STAV

PRÍSTUP K POISTKÁM
Poistky sú umiestnené v štyroch
poistkových skrinkách umiestnených
v priestore motora, pod prístrojovou
doskou a vnútri batožinového priestoru.Verzie LPG
Komponenty zariadenia LPG sú chránené
špecifickými poistkami. O ich prípadnú
výmenu požiadajte pracovníkov servisnej
siete Jeep.
POISTKOVÁ SKRINKA
V PRIESTORE MOTORA
Poistková skrinka je vedľa akumulátora
obr. 161.
160J0A0686C
161J0A0117C
203

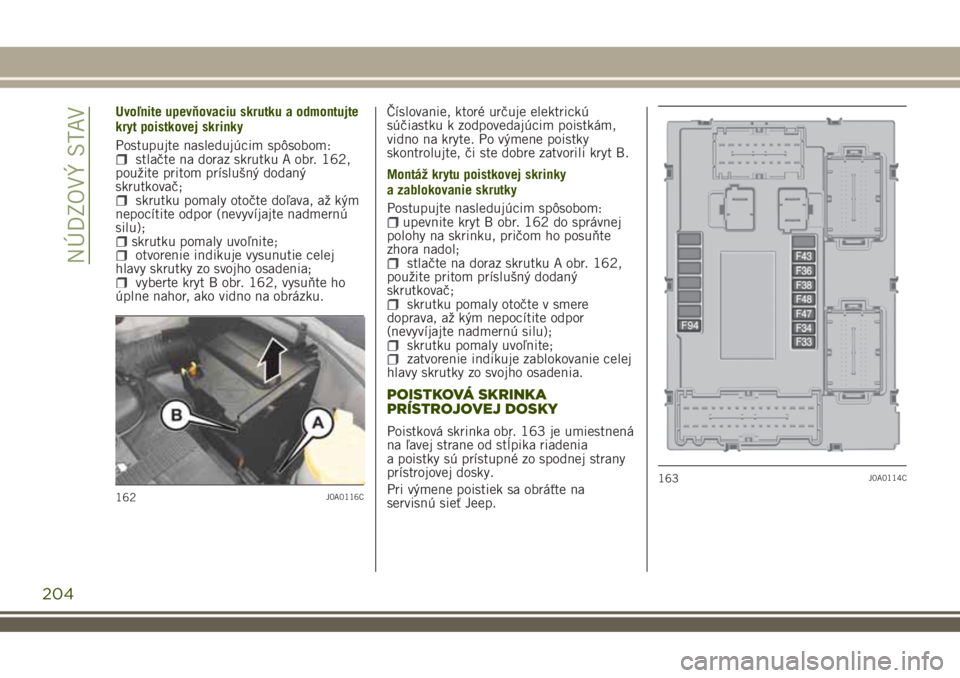

Uvoľnite upevňovaciu skrutku a odmontujte
kryt poistkovej skrinky
Postupujte nasledujúcim spôsobom:
stlačte na doraz skrutku A obr. 162,
použite pritom príslušný dodaný
skrutkovač;
skrutku pomaly otočte doľava, až kým
nepocítite odpor (nevyvíjajte nadmernú
silu);
skrutku pomaly uvoľnite;otvorenie indikuje vysunutie celej
hlavy skrutky zo svojho osadenia;
vyberte kryt B obr. 162, vysuňte ho
úplne nahor, ako vidno na obrázku.Číslovanie, ktoré určuje elektrickú
súčiastku k zodpovedajúcim poistkám,
vidno na kryte. Po výmene poistky
skontrolujte, či ste dobre zatvorili kryt B.
Montáž krytu poistkovej skrinky
a zablokovanie skrutky
Postupujte nasledujúcim spôsobom:
upevnite kryt B obr. 162 do správnej
polohy na skrinku, pričom ho posuňte
zhora nadol;
stlačte na doraz skrutku A obr. 162,
použite pritom príslušný dodaný
skrutkovač;
skrutku pomaly otočte v smere
doprava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
skrutku pomaly uvoľnite;zatvorenie indikuje zablokovanie celej
hlavy skrutky zo svojho osadenia.
POISTKOVÁ SKRINKA
PRÍSTROJOVEJ DOSKY
Poistková skrinka obr. 163 je umiestnená
na ľavej strane od stĺpika riadenia
a poistky sú prístupné zo spodnej strany
prístrojovej dosky.
Pri výmene poistiek sa obráťte na
servisnú sieť Jeep.
162J0A0116C
163J0A0114C
204
NÚDZOVÝ STAV

POISTKOVÉ SKRINKY
V BATOŽINOVOM PRIESTORE
Pre prístup k poistkám stlačte prvok
A obr. 164 a potom odstráňte kryt B.
164J0A0295C
205

V závislosti od vybavenia vozidla môže byť vo vozidle poistková skrinka A a/alebo skrinka B (pozrite obr. 165).
A: poistková skrinka č. 1
B: poistková skrinka č. 2
165J0A0324C
206
NÚDZOVÝ STAV

POISTKOVÁ SKRINKA V PRIESTORE MOTORAobr. 161
SPOTREBIČE POISTKA AMPÉRY
Klaksón (akustický ohlasovač) F10 15
Napájanie zásuviek v batožinovom priestore F18 20
VoľnáF30 –
Vonkajšie ohrievané spätné zrkadlá F88 7,5
Vyhrievané zadné sklo F89 30
207

POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKYobr. 163
SPOTREBIČE POISTKA AMPÉRY
Ovládanie predného okna (strana spolujazdca) F33 20
Ovládanie predného okna (strana vodiča) F34 20
Napájanie systému
Uconnect™Klimatizácia, Alarm, Sklopenie vonkajších spätných zrkadiel,
Systém EOBD, Port USBF36 15
Zariadenie Safe Lock (Odomknutie dverí vodiča - ak je
k dispozícii)/Odomknutie dverí/Centrálne zamykanie/Elektrické
odomknutie dverí batožinového priestoruF38 20
Čerpadlo ostrekovača predného/zadného okna F43 20
Elektrické ovládanie okien vzadu vľavo F47 20
Elektrické ovládanie okien vzadu vpravo F48 20
Zapaľovač (kde je k dispozícii) F94 15
208
