Page 191 of 368

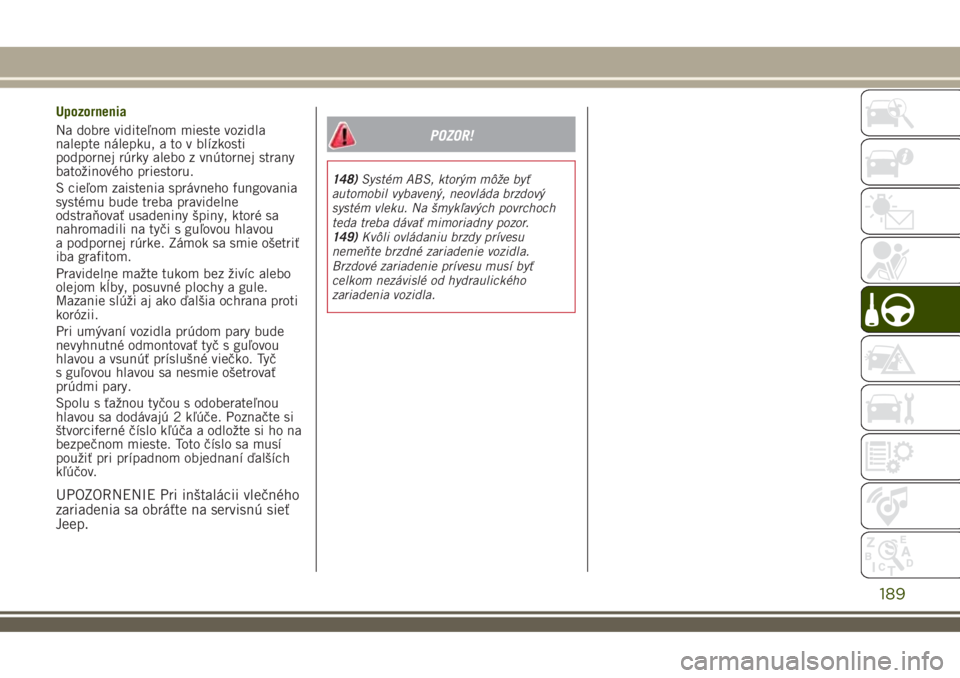

Upozornenia
Na dobre viditeľnom mieste vozidla
nalepte nálepku, a to v blízkosti
podpornej rúrky alebo z vnútornej strany
batožinového priestoru.
S cieľom zaistenia správneho fungovania
systému bude treba pravidelne
odstraňovať usadeniny špiny, ktoré sa
nahromadili na tyči s guľovou hlavou
a podpornej rúrke. Zámok sa smie ošetriť
iba grafitom.
Pravidelne mažte tukom bez živíc alebo
olejom kĺby, posuvné plochy a gule.
Mazanie slúži aj ako ďalšia ochrana proti
korózii.
Pri umývaní vozidla prúdom pary bude
nevyhnutné odmontovať tyč s guľovou
hlavou a vsunúť príslušné viečko. Tyč
s guľovou hlavou sa nesmie ošetrovať
prúdmi pary.
Spolu s ťažnou tyčou s odoberateľnou
hlavou sa dodávajú 2 kľúče. Poznačte si
štvorciferné číslo kľúča a odložte si ho na
bezpečnom mieste. Toto číslo sa musí
použiť pri prípadnom objednaní ďalších
kľúčov.
UPOZORNENIE Pri inštalácii vlečného
zariadenia sa obráťte na servisnú sieť
Jeep.
POZOR!
148)Systém ABS, ktorým môže byť
automobil vybavený, neovláda brzdový
systém vleku. Na šmykľavých povrchoch
teda treba dávať mimoriadny pozor.
149)Kvôli ovládaniu brzdy prívesu
nemeňte brzdné zariadenie vozidla.
Brzdové zariadenie prívesu musí byť
celkom nezávislé od hydraulického
zariadenia vozidla.
189
Page 192 of 368
Page 193 of 368
NÚDZOVÝ STAV
Prepichnutá pneumatika alebo vypálená
žiarovka?
Môže sa stať, že nejaký problém naruší
vašu jazdu.
Strany venované núdzovým stavom vám
môžu pomôcť, aby ste sami a pokojne
čelili kritickým situáciám.
V núdzovej situácii vám odporúčame
zatelefonovať na bezplatné telefónne
číslo, ktoré nájdete v Záručnom liste.
Okrem toho môžete zatelefonovať na
univerzálne bezplatné číslo, vnútroštátne
alebo medzinárodné, a získať informácie
o najbližšej prevádzke servisnej siete.NÚDZOVÉ SVETLÁ...........192
VÝMENA ŽIAROVKY...........193
VÝMENA POISTIEK...........202
VÝMENA KOLESA............211
TIREKIT..................217
NÚDZOVÉ NAŠTARTOVANIE.....220
SYSTÉM BLOKOVANIA PALIVA. . . .222
ODBLOKOVANIE PÁKY AUTOMATICKEJ
PREVODOVKY..............223
ODBLOKOVANIE PÁKY AUTOMATICKEJ
PREVODOVKY S DVOJITOU
SPOJKOU.................225
ŤAHANIE NEPOJAZDNÉHO
VOZIDLA..................227
ŤAHANIE VOZIDLA...........227
191
Page 194 of 368
NÚDZOVÉ SVETLÁ
OVLÁDAČ
Svetlá zapnete/vypnete stlačením tlačidla
obr. 139.
So zapnutými núdzovými svetlami blikajú
kontrolky
a.
UPOZORNENIE Použitie núdzových
svetiel upravujú dopravné predpisy tej
ktorej krajiny, kde sa nachádzate:
dodržiavajte ich.
Núdzové brzdenie
Pri núdzovom zabrzdení sa automaticky
rozsvietia núdzové svetlá a na prístrojovej
doske sa rozsvietia kontrolky
a.
Svetlá sa vypnú automaticky v momente,
keď brzdenie už nemá núdzový charakter.
139J0A0954C
192
NÚDZOVÝ STAV
VÝMENA ŽIAROVKY
150) 151) 152) 153)76)
VŠEOBECNÉ POKYNYPred výmenou žiarovky skontrolujte,
či nie sú zoxidované príslušné kontakty;
vypálené žiarovky musia byť nahradené
žiarovkami toho istého typu a výkonu;
po výmene žiarovky reflektorov vždy
overte jej správne smerovanie;
ak žiarovka nefunguje, pred jej
výmenou overte, či je neporušená
príslušná poistka: umiestnenie poistiek
nájdete v odseku „Výmena poistiek"
v tejto kapitole;
Page 195 of 368
UPOZORNENIE Keď je vonku chladné
alebo vlhké počasie alebo je po silnom
daždi alebo je auto po umývaní, povrch
reflektorov alebo zadných svetiel sa
môže zahmliť a/alebo sa vytvoria
kvapôčky v dôsledku kondenzácie na
vnútornej strane. Ide o prirodzený jav,
zapríčinený rozdielnou teplotou
a vlhkosťou vnútrajška a vonkajška
skla, to však neznamená chybu
a neovplyvňuje normálne fungovanie
osvetľovacieho zariadenia. Zahmlenie
sa rýchlo stratí po rozsvietení svetiel,
počnúc stredom difúzora, postupujúc
k okrajom.
193
Page 196 of 368
ŽiarovkyTyp Výkon
Predné obrysové /Denné prevádzkové svetlá (D.R.L.) P21/5W 21/5W
Zadné obrysové / brzdové svetlo P21W 21 W
Diaľkové/Stretávacie (halogénové) H4 60/55W
Diaľkové/Stretávacie (s plynovou xenónovou výbojkou) D5S 25W
Predné smerovkyPY21W 21 W
Zadné smerovkyW16W 16W
Bočné smerovky (vpredu a na vonkajšom spätnom zrkadle) WY5W 5 W
3. brzdové svetloLED –
Osvetlenie značkyW5W 5 W
Hmlové svetlometyH11 55 W
Zadné hmlové svetloW16W 16W
SpiatočkaW16W 16W
Predné stropné svetloC5W 5 W
Predné stropné osvetlenie (tienidlá) C5W 5 W
194
NÚDZOVÝ STAV
Page 197 of 368
ŽiarovkyTyp Výkon
Zadné stropné osvetlenie (verzie bez otváracej strechy) C5W 5 W
Zadné stropné osvetlenie (verzie s otváracou strechou) C5W 5 W
Stropné svetlo batožinového priestoru W5W 5 W
Svetlo v odkladacej skrinkeW5W 4W
195
Page 198 of 368

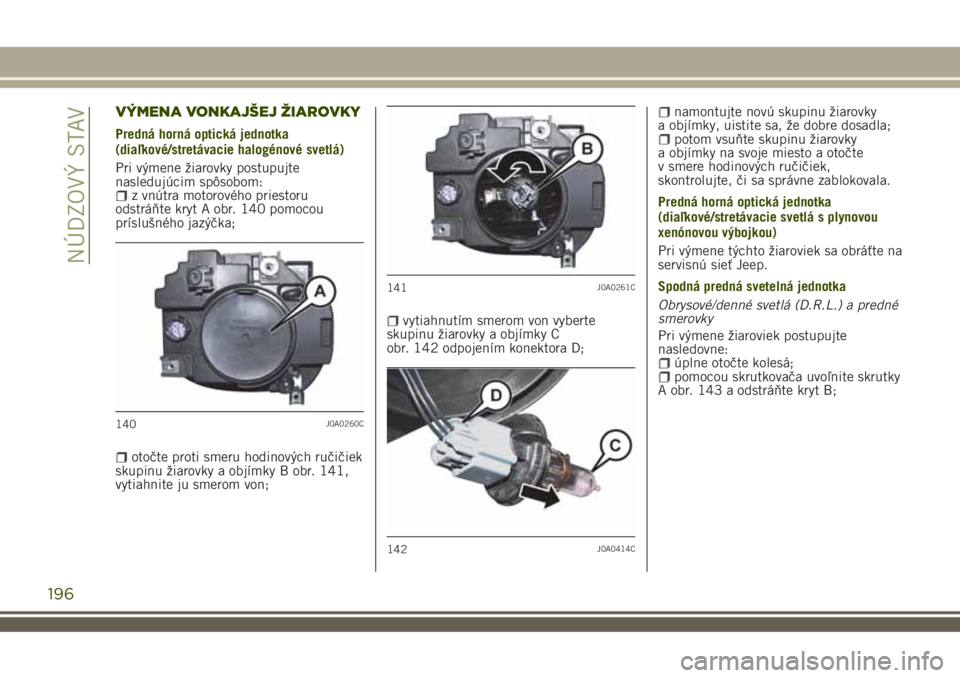

VÝMENA VONKAJŠEJ ŽIAROVKY
Predná horná optická jednotka
(diaľkové/stretávacie halogénové svetlá)
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
z vnútra motorového priestoru
odstráňte kryt A obr. 140 pomocou
príslušného jazýčka;
otočte proti smeru hodinových ručičiek
skupinu žiarovky a objímky B obr. 141,
vytiahnite ju smerom von;
vytiahnutím smerom von vyberte
skupinu žiarovky a objímky C
obr. 142 odpojením konektora D;
namontujte novú skupinu žiarovky
a objímky, uistite sa, že dobre dosadla;
potom vsuňte skupinu žiarovky
a objímky na svoje miesto a otočte
v smere hodinových ručičiek,
skontrolujte, či sa správne zablokovala.
Predná horná optická jednotka
(diaľkové/stretávacie svetlá s plynovou
xenónovou výbojkou)
Pri výmene týchto žiaroviek sa obráťte na
servisnú sieť Jeep.
Spodná predná svetelná jednotka
Obrysové/denné svetlá (D.R.L.) a predné
smerovky
Pri výmene žiaroviek postupujte
nasledovne:
úplne otočte kolesá;pomocou skrutkovača uvoľnite skrutky
A obr. 143 a odstráňte kryt B;
140J0A0260C
141J0A0261C
142J0A0414C
196
NÚDZOVÝ STAV
Page 199 of 368
vyberte elektrické konektory C
obr. 144;
otočte proti smeru hodinových ručičiek
(na prvku vľavo) alebo v smere otáčania
hodinových ručičiek (na prvku vpravo)
a vyberte skupiny žiarovky s objímkou
obr. 145: D = obrysové/denné svetlá
(D.R.L.), E = smerovky;
vymeňte vypálenú žiarovku: pri
vyťahovaní žiarovky ju opatrne uchopte (1
obr. 146 ) a súčasne otočte proti smeru
hodinových ručičiek (2);
vsuňte novú žiarovku, uchopte ju
obr. 146 vtlačte a otočte v smere
hodinových ručičiek, uistite sa, že sa
správne zablokovala;
potom vsuňte skupiny žiarovky
a objímky do osadenia a otočte ich proti
smeru hodinových ručičiek )pravá strana)
a v smere hodinových ručičiek (ľavá
strana), skontrolujte, či sa správne
zablokovala;
opäť pripojte elektrické konektory;nakoniec namontujte kryt B obr. 143,
úplne zaskrutkujte upevňovacie skrutky
A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
197
Page 200 of 368
Hmlové svetlá
Pri výmene žiaroviek postupujte
nasledovne:
úplne otočte kolesá;pomocou skrutkovača uvoľnite skrutky
A obr. 147 a odstráňte kryt B;
pomocou jazýčka C obr. 148 vyberte
elektrický konektor D;
otočte doľava jednotku žiarovky
a objímky E obr. 148 a potom vymeňte
žiarovku;
vložte novú skupinu žiarovky a objímky
a uistite sa, že dobre dosadla;
opäť zapojte elektrický konektor;nakoniec namontujte kryt B obr. 147,
úplne zaskrutkujte upevňovacie skrutky
A.
Bočné smerovky
Bočné smerovky na vonkajšom spätnom
zrkadle
(kde sú k dispozícii)
Pri výmene žiaroviek sa obráťte na
servisnú sieť Jeep.Horná zadná optická skupina
Obsahujú žiarovky obrysových, brzdových
a smerových svetiel.
Pri výmene žiaroviek postupujte
nasledovne:
otvorte dvere batožinového priestoru;v mieste označenom šípkou zatlačte
a vyberte kryt A obr. 149;
147J0A0211C
148J0A0301C
198
