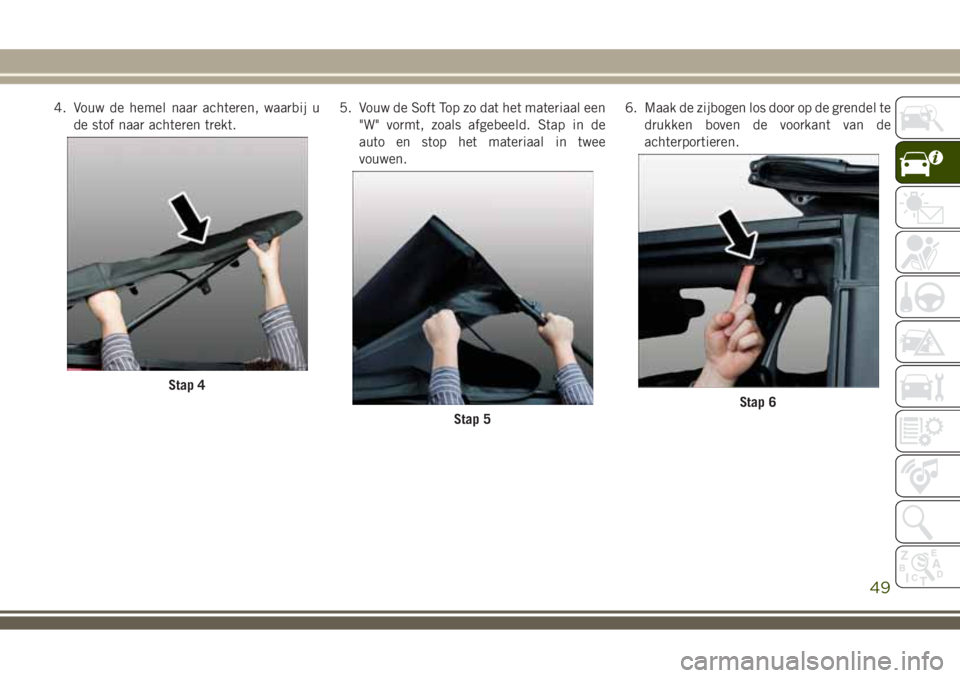

4. Vouw de hemel naar achteren, waarbij u
de stof naar achteren trekt.5. Vouw de Soft Top zo dat het materiaal een
"W" vormt, zoals afgebeeld. Stap in de
auto en stop het materiaal in twee
vouwen.6. Maak de zijbogen los door op de grendel te
drukken boven de voorkant van de
achterportieren.
Stap 4
Stap 5
Stap 6
49

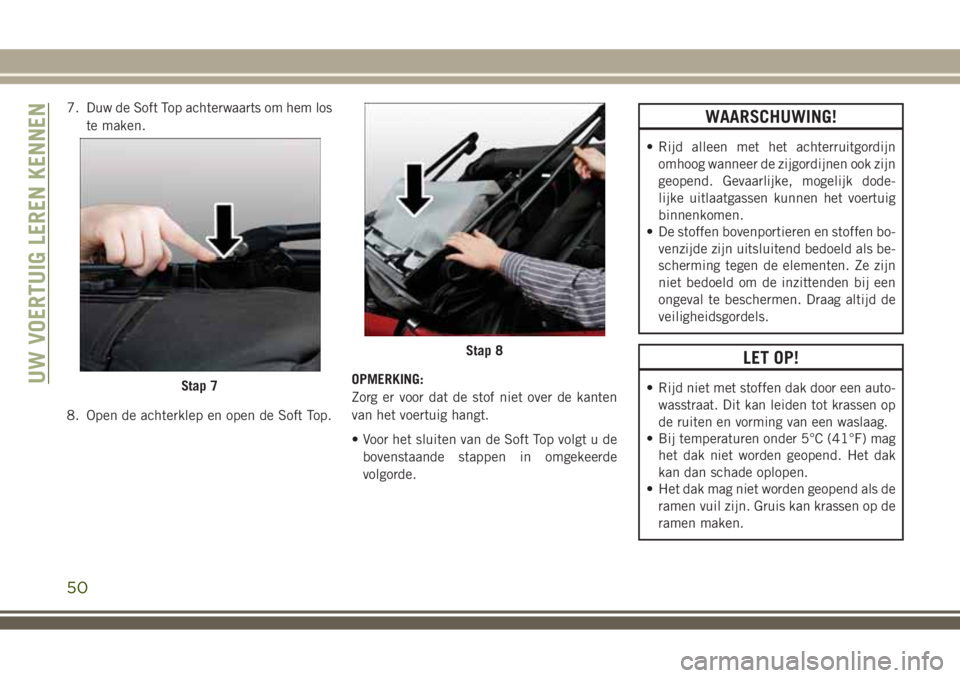

7. Duw de Soft Top achterwaarts om hem los
te maken.
8. Open de achterklep en open de Soft Top.OPMERKING:
Zorg er voor dat de stof niet over de kanten
van het voertuig hangt.
• Voor het sluiten van de Soft Top volgt u de
bovenstaande stappen in omgekeerde
volgorde.WAARSCHUWING!
• Rijd alleen met het achterruitgordijn
omhoog wanneer de zijgordijnen ook zijn
geopend. Gevaarlijke, mogelijk dode-
lijke uitlaatgassen kunnen het voertuig
binnenkomen.
• De stoffen bovenportieren en stoffen bo-
venzijde zijn uitsluitend bedoeld als be-
scherming tegen de elementen. Ze zijn
niet bedoeld om de inzittenden bij een
ongeval te beschermen. Draag altijd de
veiligheidsgordels.
LET OP!
• Rijd niet met stoffen dak door een auto-
wasstraat. Dit kan leiden tot krassen op
de ruiten en vorming van een waslaag.
• Bij temperaturen onder 5°C (41°F) mag
het dak niet worden geopend. Het dak
kan dan schade oplopen.
• Het dak mag niet worden geopend als de
ramen vuil zijn. Gruis kan krassen op de
ramen maken.Stap 7
Stap 8
UW VOERTUIG LEREN KENNEN
50

LET OP!
• U mag pas gaan rijden als het dak volle-
dig op het frame van de voorruit is be-
vestigd, of helemaal is geopend.
• Het ontwerp van de Soft Top staat niet
toe dat er aanvullende belastingen, zo-
als een imperiaal, reservewielen, bouw-,
jacht- of kampeerartikelen en/of bagage
etc., worden meegedragen. De Hard Top
is geen structuurelement van de auto en
kan dus geen extra belasting dragen,
met uitzondering van de belasting die
door weersomstandigheden wordt ver-
oorzaakt (bijvoorbeeld regen, sneeuw,
etc.).

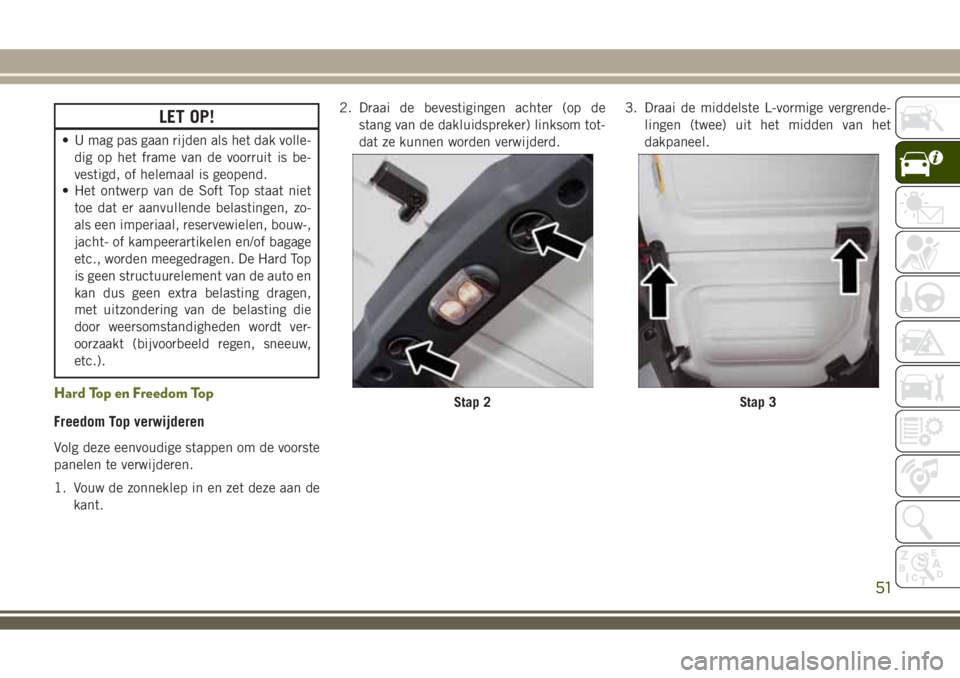

Hard Top en Freedom Top
Freedom Top verwijderen
Volg deze eenvoudige stappen om de voorste
panelen te verwijderen.
1. Vouw de zonneklep in en zet deze aan de
kant.2. Draai de bevestigingen achter (op de
stang van de dakluidspreker) linksom tot-
dat ze kunnen worden verwijderd.3. Draai de middelste L-vormige vergrende-
lingen (twee) uit het midden van het
dakpaneel.
Stap 2Stap 3
51

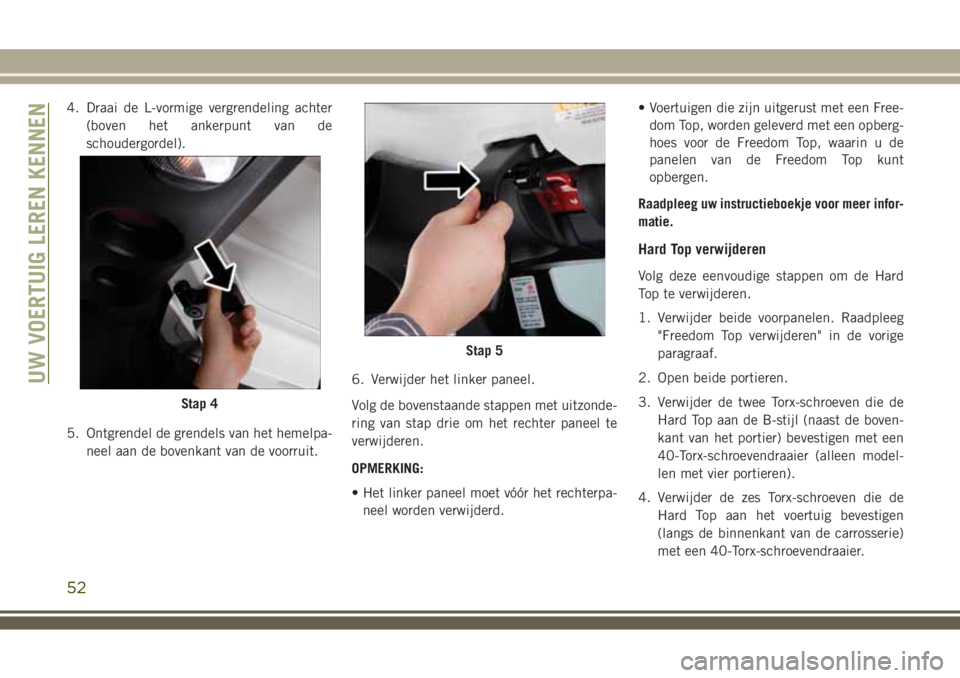

4. Draai de L-vormige vergrendeling achter
(boven het ankerpunt van de
schoudergordel).
5. Ontgrendel de grendels van het hemelpa-
neel aan de bovenkant van de voorruit.6. Verwijder het linker paneel.
Volg de bovenstaande stappen met uitzonde-
ring van stap drie om het rechter paneel te
verwijderen.
OPMERKING:
• Het linker paneel moet vóór het rechterpa-
neel worden verwijderd.• Voertuigen die zijn uitgerust met een Free-
dom Top, worden geleverd met een opberg-
hoes voor de Freedom Top, waarin u de
panelen van de Freedom Top kunt
opbergen.
Raadpleeg uw instructieboekje voor meer infor-
matie.
Hard Top verwijderen
Volg deze eenvoudige stappen om de Hard
Top te verwijderen.
1. Verwijder beide voorpanelen. Raadpleeg
"Freedom Top verwijderen" in de vorige
paragraaf.
2. Open beide portieren.
3. Verwijder de twee Torx-schroeven die de
Hard Top aan de B-stijl (naast de boven-
kant van het portier) bevestigen met een
40-Torx-schroevendraaier (alleen model-
len met vier portieren).
4. Verwijder de zes Torx-schroeven die de
Hard Top aan het voertuig bevestigen
(langs de binnenkant van de carrosserie)
met een 40-Torx-schroevendraaier.
Stap 4
Stap 5
UW VOERTUIG LEREN KENNEN
52

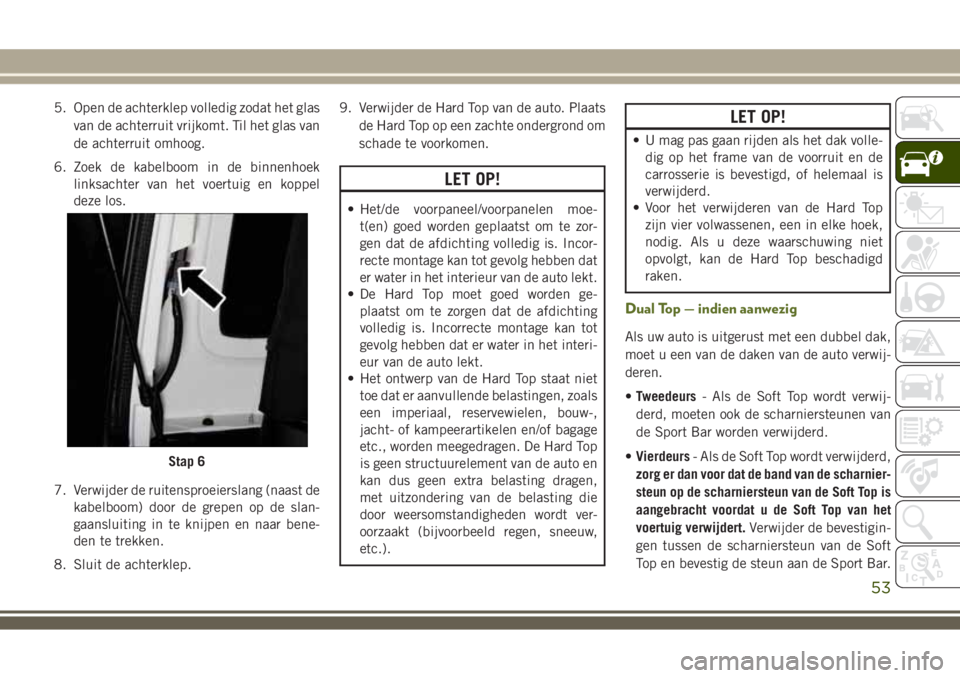

5. Open de achterklep volledig zodat het glas
van de achterruit vrijkomt. Til het glas van
de achterruit omhoog.
6. Zoek de kabelboom in de binnenhoek
linksachter van het voertuig en koppel
deze los.
7. Verwijder de ruitensproeierslang (naast de
kabelboom) door de grepen op de slan-
gaansluiting in te knijpen en naar bene-
den te trekken.
8. Sluit de achterklep.9. Verwijder de Hard Top van de auto. Plaats
de Hard Top op een zachte ondergrond om
schade te voorkomen.
LET OP!
• Het/de voorpaneel/voorpanelen moe-
t(en) goed worden geplaatst om te zor-
gen dat de afdichting volledig is. Incor-
recte montage kan tot gevolg hebben dat
er water in het interieur van de auto lekt.
• De Hard Top moet goed worden ge-
plaatst om te zorgen dat de afdichting
volledig is. Incorrecte montage kan tot
gevolg hebben dat er water in het interi-
eur van de auto lekt.
• Het ontwerp van de Hard Top staat niet
toe dat er aanvullende belastingen, zoals
een imperiaal, reservewielen, bouw-,
jacht- of kampeerartikelen en/of bagage
etc., worden meegedragen. De Hard Top
is geen structuurelement van de auto en
kan dus geen extra belasting dragen,
met uitzondering van de belasting die
door weersomstandigheden wordt ver-
oorzaakt (bijvoorbeeld regen, sneeuw,
etc.).
LET OP!
• U mag pas gaan rijden als het dak volle-
dig op het frame van de voorruit en de
carrosserie is bevestigd, of helemaal is
verwijderd.
• Voor het verwijderen van de Hard Top
zijn vier volwassenen, een in elke hoek,
nodig. Als u deze waarschuwing niet
opvolgt, kan de Hard Top beschadigd
raken.
Dual Top — indien aanwezig
Als uw auto is uitgerust met een dubbel dak,
moet u een van de daken van de auto verwij-
deren.
•Tweedeurs- Als de Soft Top wordt verwij-
derd, moeten ook de scharniersteunen van
de Sport Bar worden verwijderd.
•Vierdeurs- Als de Soft Top wordt verwijderd,
zorg er dan voor dat de band van de scharnier-
steun op de scharniersteun van de Soft Top is
aangebracht voordat u de Soft Top van het
voertuig verwijdert.Verwijder de bevestigin-
gen tussen de scharniersteun van de Soft
Top en bevestig de steun aan de Sport Bar.
Stap 6
53

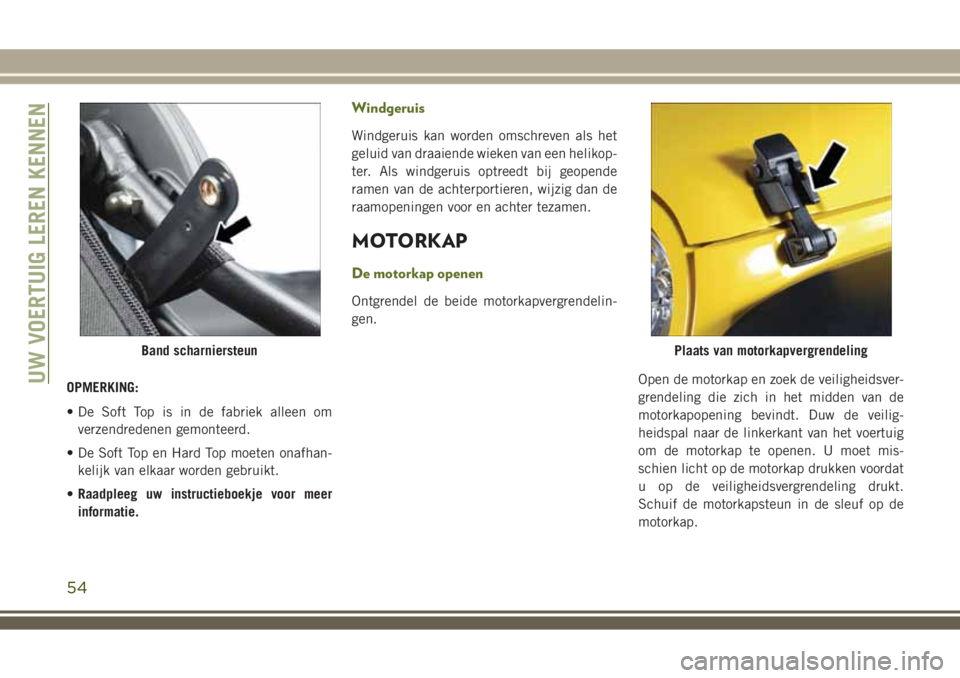

OPMERKING:
• De Soft Top is in de fabriek alleen om
verzendredenen gemonteerd.
• De Soft Top en Hard Top moeten onafhan-
kelijk van elkaar worden gebruikt.
•Raadpleeg uw instructieboekje voor meer
informatie.
Windgeruis
Windgeruis kan worden omschreven als het
geluid van draaiende wieken van een helikop-
ter. Als windgeruis optreedt bij geopende
ramen van de achterportieren, wijzig dan de
raamopeningen voor en achter tezamen.
MOTORKAP
De motorkap openen
Ontgrendel de beide motorkapvergrendelin-
gen.
Open de motorkap en zoek de veiligheidsver-
grendeling die zich in het midden van de
motorkapopening bevindt. Duw de veilig-
heidspal naar de linkerkant van het voertuig
om de motorkap te openen. U moet mis-
schien licht op de motorkap drukken voordat
u op de veiligheidsvergrendeling drukt.
Schuif de motorkapsteun in de sleuf op de
motorkap.
Band scharniersteunPlaats van motorkapvergrendeling
UW VOERTUIG LEREN KENNEN
54

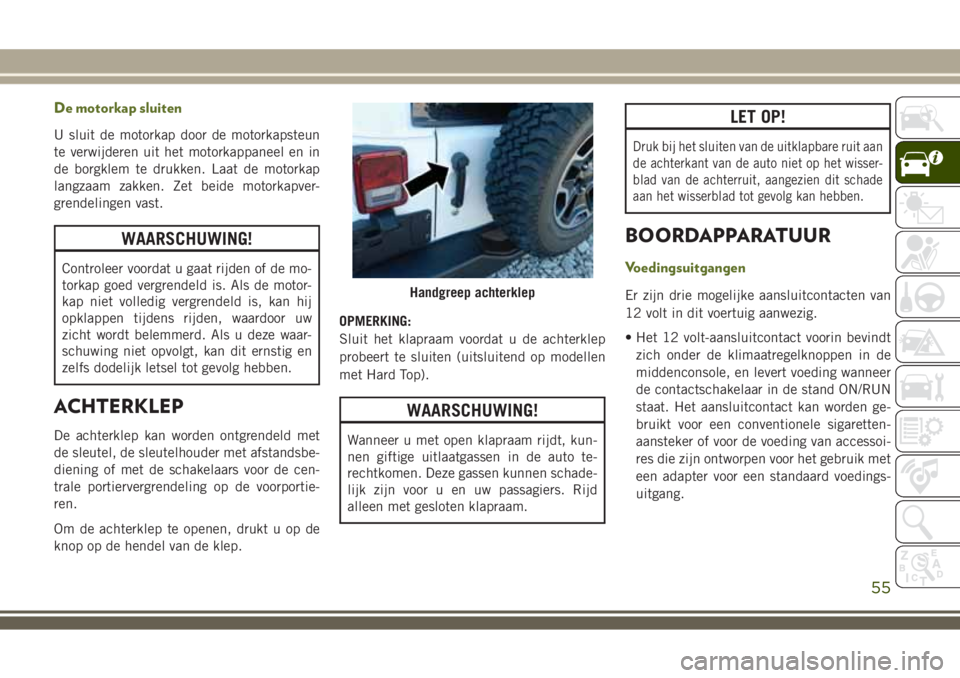

De motorkap sluiten
U sluit de motorkap door de motorkapsteun
te verwijderen uit het motorkappaneel en in
de borgklem te drukken. Laat de motorkap
langzaam zakken. Zet beide motorkapver-
grendelingen vast.
WAARSCHUWING!
Controleer voordat u gaat rijden of de mo-
torkap goed vergrendeld is. Als de motor-
kap niet volledig vergrendeld is, kan hij
opklappen tijdens rijden, waardoor uw
zicht wordt belemmerd. Als u deze waar-
schuwing niet opvolgt, kan dit ernstig en
zelfs dodelijk letsel tot gevolg hebben.
ACHTERKLEP
De achterklep kan worden ontgrendeld met
de sleutel, de sleutelhouder met afstandsbe-
diening of met de schakelaars voor de cen-
trale portiervergrendeling op de voorportie-
ren.
Om de achterklep te openen, drukt u op de
knop op de hendel van de klep.OPMERKING:
Sluit het klapraam voordat u de achterklep
probeert te sluiten (uitsluitend op modellen
met Hard Top).
WAARSCHUWING!
Wanneer u met open klapraam rijdt, kun-
nen giftige uitlaatgassen in de auto te-
rechtkomen. Deze gassen kunnen schade-
lijk zijn voor u en uw passagiers. Rijd
alleen met gesloten klapraam.
LET OP!
Druk bij het sluiten van de uitklapbare ruit aan
de achterkant van de auto niet op het wisser-
blad van de achterruit, aangezien dit schade
aan het wisserblad tot gevolg kan hebben.
BOORDAPPARATUUR
Voedingsuitgangen
Er zijn drie mogelijke aansluitcontacten van
12 volt in dit voertuig aanwezig.
• Het 12 volt-aansluitcontact voorin bevindt
zich onder de klimaatregelknoppen in de
middenconsole, en levert voeding wanneer
de contactschakelaar in de stand ON/RUN
staat. Het aansluitcontact kan worden ge-
bruikt voor een conventionele sigaretten-
aansteker of voor de voeding van accessoi-
res die zijn ontworpen voor het gebruik met
een adapter voor een standaard voedings-
uitgang.Handgreep achterklep
55

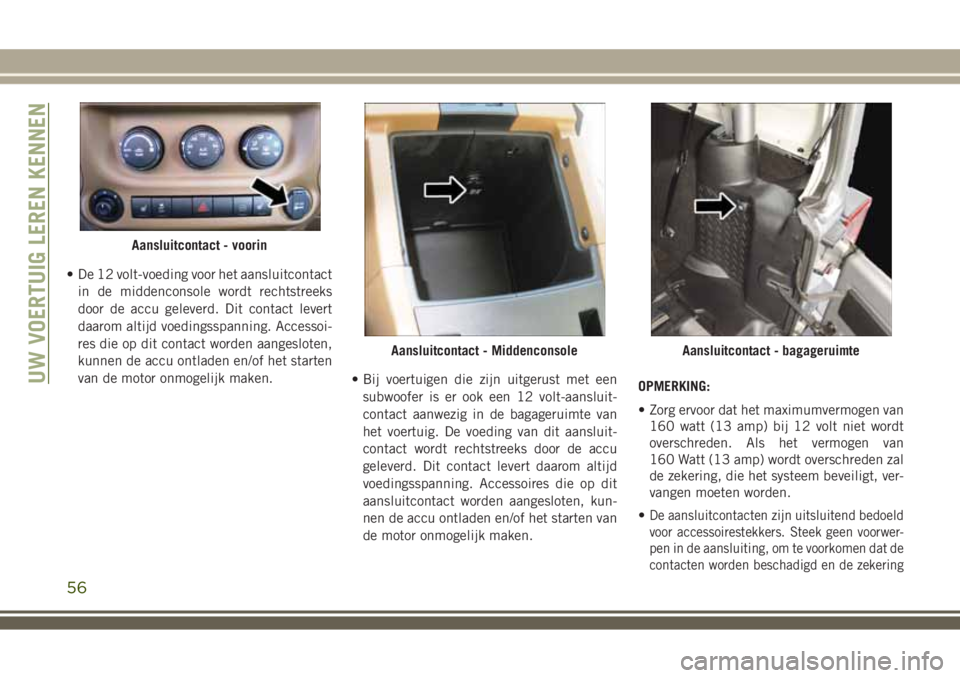

• De 12 volt-voeding voor het aansluitcontact
in de middenconsole wordt rechtstreeks
door de accu geleverd. Dit contact levert
daarom altijd voedingsspanning. Accessoi-
res die op dit contact worden aangesloten,
kunnen de accu ontladen en/of het starten
van de motor onmogelijk maken.
• Bij voertuigen die zijn uitgerust met een
subwoofer is er ook een 12 volt-aansluit-
contact aanwezig in de bagageruimte van
het voertuig. De voeding van dit aansluit-
contact wordt rechtstreeks door de accu
geleverd. Dit contact levert daarom altijd
voedingsspanning. Accessoires die op dit
aansluitcontact worden aangesloten, kun-
nen de accu ontladen en/of het starten van
de motor onmogelijk maken.OPMERKING:
• Zorg ervoor dat het maximumvermogen van
160 watt (13 amp) bij 12 volt niet wordt
overschreden. Als het vermogen van
160 Watt (13 amp) wordt overschreden zal
de zekering, die het systeem beveiligt, ver-
vangen moeten worden.
•
De aansluitcontacten zijn uitsluitend bedoeld
voor accessoirestekkers. Steek geen voorwer-
pen in de aansluiting, om te voorkomen dat de
contacten worden beschadigd en de zekering
Aansluitcontact - voorin
Aansluitcontact - MiddenconsoleAansluitcontact - bagageruimte
UW VOERTUIG LEREN KENNEN
56

doorbrandt. Bij verkeerd gebruik van de elek-
trische aansluiting kan schade worden veroor-
zaakt die niet door de garantie op uw nieuwe
voertuig wordt gedekt.

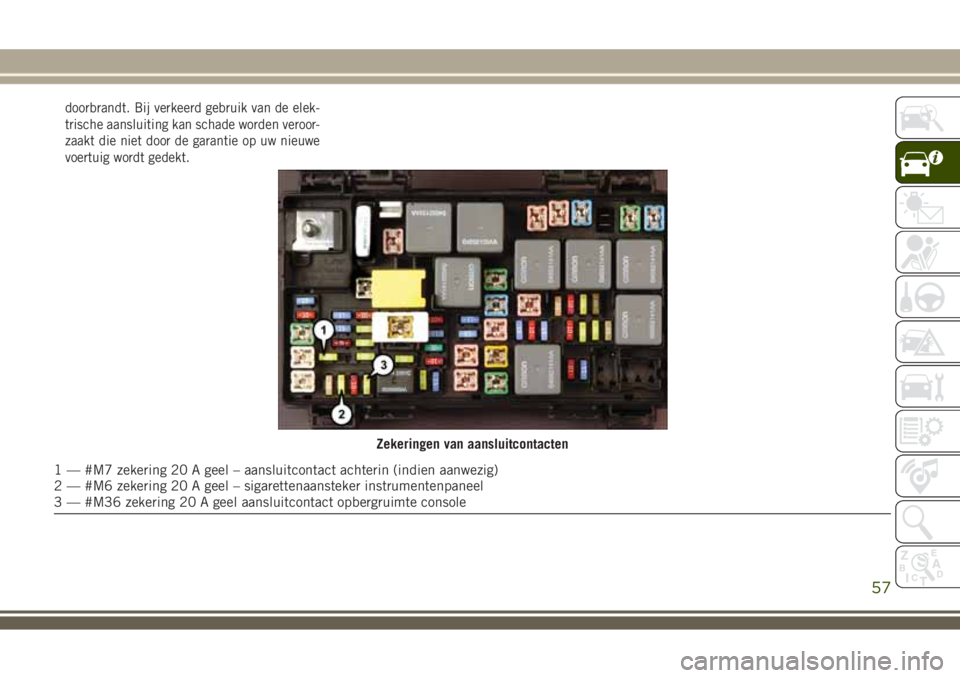

Zekeringen van aansluitcontacten
1 — #M7 zekering 20 A geel – aansluitcontact achterin (indien aanwezig)
2 — #M6 zekering 20 A geel – sigarettenaansteker instrumentenpaneel
3 — #M36 zekering 20 A geel aansluitcontact opbergruimte console
