Lancia Delta 2010 Libretto Uso Manutenzione (in Italian)

100CONOSCENZA DELLA VETTURA
FARI
ORIENTAMENTO DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è determinante per il
comfort e la sicurezza non solo di chi guida la vettura, ma
di tutti gli utenti della strada. Inoltre, costituisce una pre-
cisa norma del codice di circolazione.
Per garantire a se stessi e agli altri le migliori condizioni
di visibilità quando si viaggia con i fari accesi, la vettura
deve avere un corretto assetto dei fari stessi.
Per il controllo e l’eventuale regolazione rivolgersi alla Re-
te Assistenziale Lancia.
Controllare l’orientamento dei fasci luminosi ogni volta che
cambia il peso o la disposizione del carico trasportato.
COMPENSAZIONE DELL’INCLINAZIONE fig. 67
La vettura è dotata di correttore assetto fari elettrico, fun-
zionante con chiave di avviamento in posizione MAR e lu-
ci anabbaglianti accese.
Quando la vettura è carica, si inclina all’indietro e, di con-
seguenza, il fascio luminoso si innalza.
È necessario, in questo caso, riportarlo ad un corretto
orientamento agendo sui pulsanti A e B.
Il display fornisce l’indicazione visiva delle posizioni du-
rante l’effettuazione della regolazione.Posizioni corrette in funzione del carico
Posizione 0 - una o due persone sui sedili anteriori.
Posizione 1 - cinque persone.
Posizione 2 - cinque persone + carico nel bagagliaio.
Posizione 3 - guidatore + massimo carico ammesso tutto
stivato nel bagagliaio.
ORIENTAMENTO FENDINEBBIA ANTERIORI
(per versioni/mercati, dove previsto)
Per il controllo e l’eventuale regolazione rivolgersi alla Re-
te Assistenziale Lancia.
fig. 67L0E0054m
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 100

CONOSCENZA DELLA VETTURA101
1

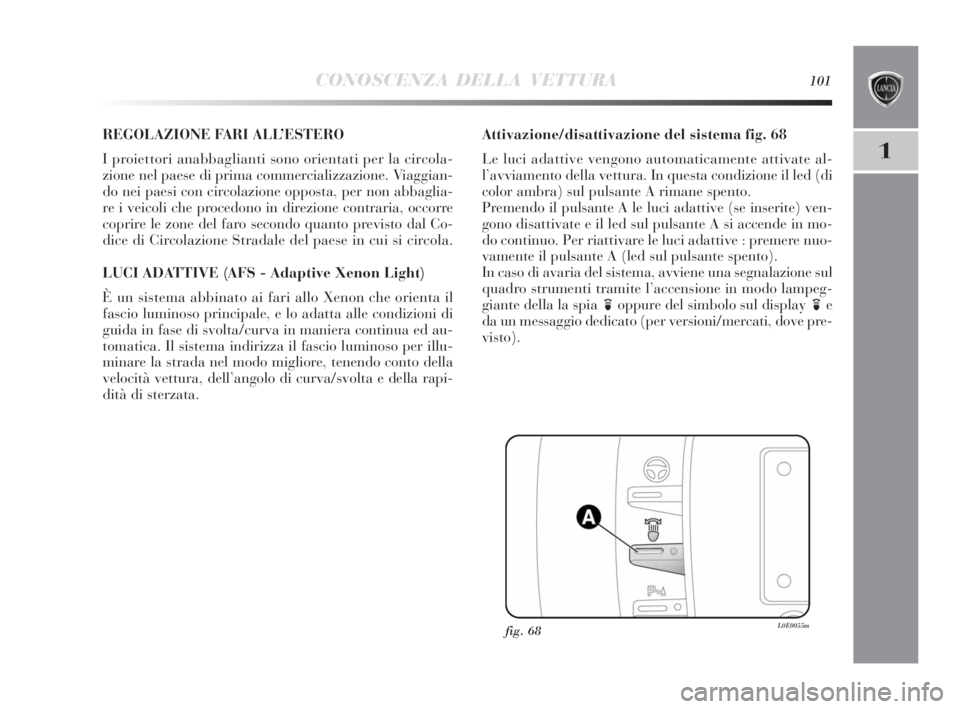

REGOLAZIONE FARI ALL’ESTERO
I proiettori anabbaglianti sono orientati per la circola-
zione nel paese di prima commercializzazione. Viaggian-
do nei paesi con circolazione opposta, per non abbaglia-
re i veicoli che procedono in direzione contraria, occorre
coprire le zone del faro secondo quanto previsto dal Co-
dice di Circolazione Stradale del paese in cui si circola.
LUCI ADATTIVE (AFS - Adaptive Xenon Light)
È un sistema abbinato ai fari allo Xenon che orienta il
fascio luminoso principale, e lo adatta alle condizioni di
guida in fase di svolta/curva in maniera continua ed au-
tomatica. Il sistema indirizza il fascio luminoso per illu-
minare la strada nel modo migliore, tenendo conto della
velocità vettura, dell’angolo di curva/svolta e della rapi-
dità di sterzata.Attivazione/disattivazione del sistema fig. 68
Le luci adattive vengono automaticamente attivate al-
l’avviamento della vettura. In questa condizione il led (di
color ambra) sul pulsante A rimane spento.
Premendo il pulsante A le luci adattive (se inserite) ven-
gono disattivate e il led sul pulsante A si accende in mo-
do continuo. Per riattivare le luci adattive : premere nuo-
vamente il pulsante A (led sul pulsante spento).
In caso di avaria del sistema, avviene una segnalazione sul
quadro strumenti tramite l’accensione in modo lampeg-
giante della la spia
foppure del simbolo sul display
fe
da un messaggio dedicato (per versioni/mercati, dove pre-
visto).
fig. 68L0E0055m
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 101

102CONOSCENZA DELLA VETTURA

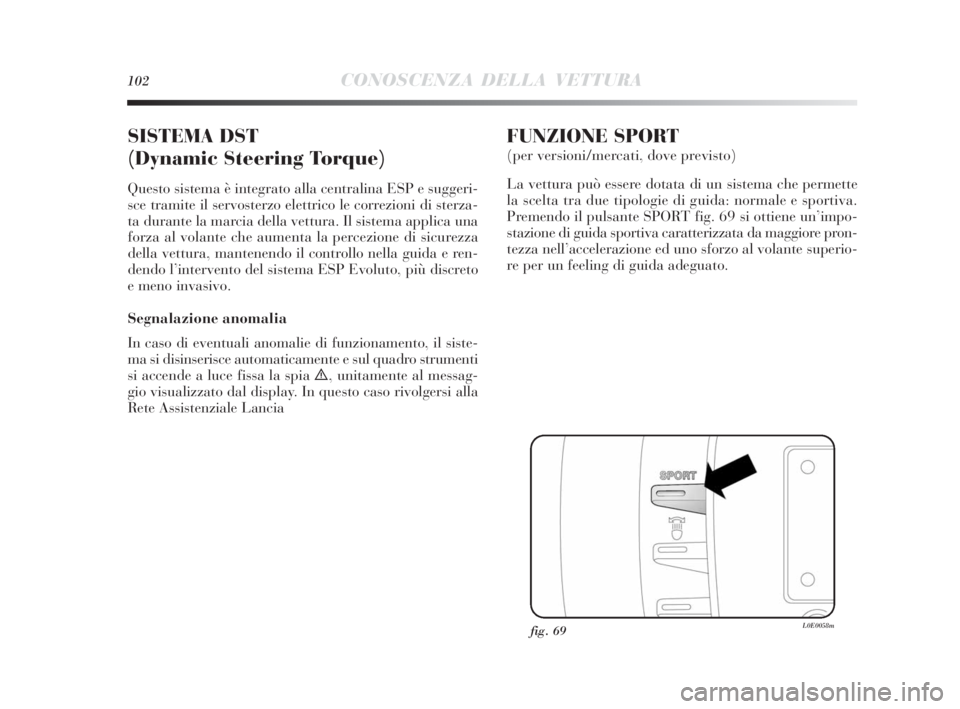

SISTEMA DST
(Dynamic Steering Torque)
Questo sistema è integrato alla centralina ESP e suggeri-
sce tramite il servosterzo elettrico le correzioni di sterza-
ta durante la marcia della vettura. Il sistema applica una
forza al volante che aumenta la percezione di sicurezza
della vettura, mantenendo il controllo nella guida e ren-
dendo l’intervento del sistema ESP Evoluto, più discreto
e meno invasivo.
Segnalazione anomalia
In caso di eventuali anomalie di funzionamento, il siste-
ma si disinserisce automaticamente e sul quadro strumenti
si accende a luce fissa la spia è, unitamente al messag-
gio visualizzato dal display. In questo caso rivolgersi alla
Rete Assistenziale Lancia
FUNZIONE SPORT
(per versioni/mercati, dove previsto)
La vettura può essere dotata di un sistema che permette
la scelta tra due tipologie di guida: normale e sportiva.
Premendo il pulsante SPORT fig. 69 si ottiene un’impo-
stazione di guida sportiva caratterizzata da maggiore pron-
tezza nell’accelerazione ed uno sforzo al volante superio-
re per un feeling di guida adeguato.
fig. 69L0E0058m
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 102

CONOSCENZA DELLA VETTURA103
1

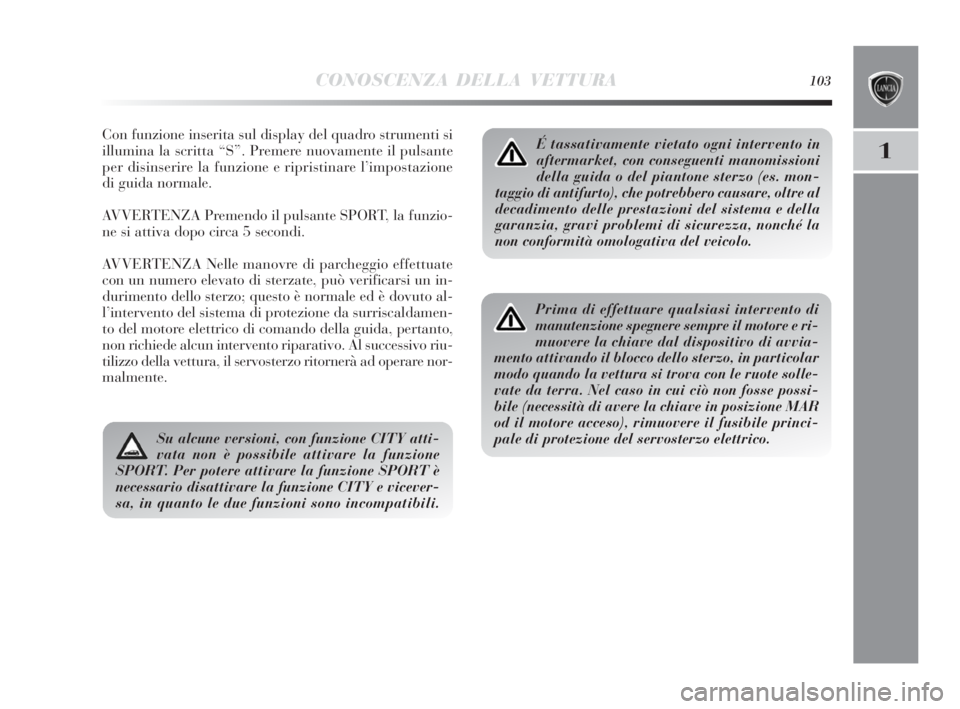

Con funzione inserita sul display del quadro strumenti si
illumina la scritta “S”. Premere nuovamente il pulsante
per disinserire la funzione e ripristinare l’impostazione
di guida normale.
AVVERTENZA Premendo il pulsante SPORT, la funzio-
ne si attiva dopo circa 5 secondi.
AVVERTENZA Nelle manovre di parcheggio effettuate
con un numero elevato di sterzate, può verificarsi un in-
durimento dello sterzo; questo è normale ed è dovuto al-
l’intervento del sistema di protezione da surriscaldamen-
to del motore elettrico di comando della guida, pertanto,
non richiede alcun intervento riparativo. Al successivo riu-
tilizzo della vettura, il servosterzo ritornerà ad operare nor-
malmente.É tassativamente vietato ogni intervento in
aftermarket, con conseguenti manomissioni
della guida o del piantone sterzo (es. mon-
taggio di antifurto), che potrebbero causare, oltre al
decadimento delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza, nonché la
non conformità omologativa del veicolo.
Prima di effettuare qualsiasi intervento di
manutenzione spegnere sempre il motore e ri-
muovere la chiave dal dispositivo di avvia-
mento attivando il blocco dello sterzo, in particolar
modo quando la vettura si trova con le ruote solle-
vate da terra. Nel caso in cui ciò non fosse possi-
bile (necessità di avere la chiave in posizione MAR
od il motore acceso), rimuovere il fusibile princi-
pale di protezione del servosterzo elettrico.
Su alcune versioni, con funzione CITY atti-
vata non è possibile attivare la funzione
SPORT. Per potere attivare la funzione SPORT è
necessario disattivare la funzione CITY e vicever-
sa, in quanto le due funzioni sono incompatibili.
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 103

104CONOSCENZA DELLA VETTURA

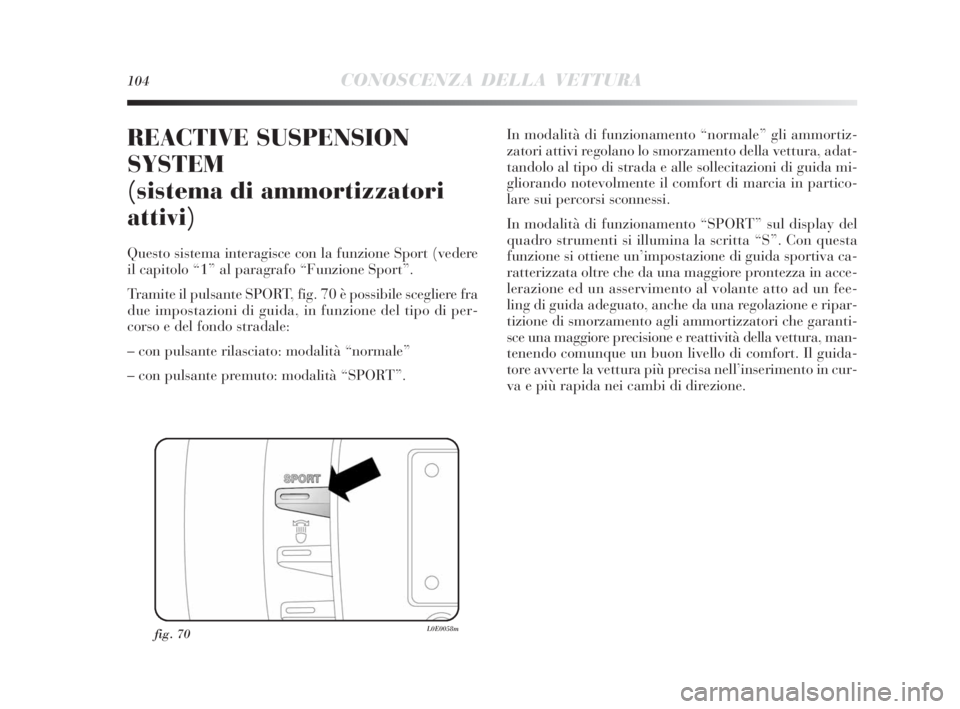

REACTIVE SUSPENSION
SYSTEM
(sistema di ammortizzatori
attivi)
Questo sistema interagisce con la funzione Sport (vedere
il capitolo “1” al paragrafo “Funzione Sport”.
Tramite il pulsante SPORT, fig. 70 è possibile scegliere fra
due impostazioni di guida, in funzione del tipo di per-
corso e del fondo stradale:
– con pulsante rilasciato: modalità “normale”
– con pulsante premuto: modalità “SPORT”.In modalità di funzionamento “normale” gli ammortiz-
zatori attivi regolano lo smorzamento della vettura, adat-
tandolo al tipo di strada e alle sollecitazioni di guida mi-
gliorando notevolmente il comfort di marcia in partico-
lare sui percorsi sconnessi.
In modalità di funzionamento “SPORT” sul display del
quadro strumenti si illumina la scritta “S”. Con questa
funzione si ottiene un’impostazione di guida sportiva ca-
ratterizzata oltre che da una maggiore prontezza in acce-
lerazione ed un asservimento al volante atto ad un fee-
ling di guida adeguato, anche da una regolazione e ripar-
tizione di smorzamento agli ammortizzatori che garanti-
sce una maggiore precisione e reattività della vettura, man-
tenendo comunque un buon livello di comfort. Il guida-
tore avverte la vettura più precisa nell’inserimento in cur-
va e più rapida nei cambi di direzione.
fig. 70L0E0058m
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 104

CONOSCENZA DELLA VETTURA105
1

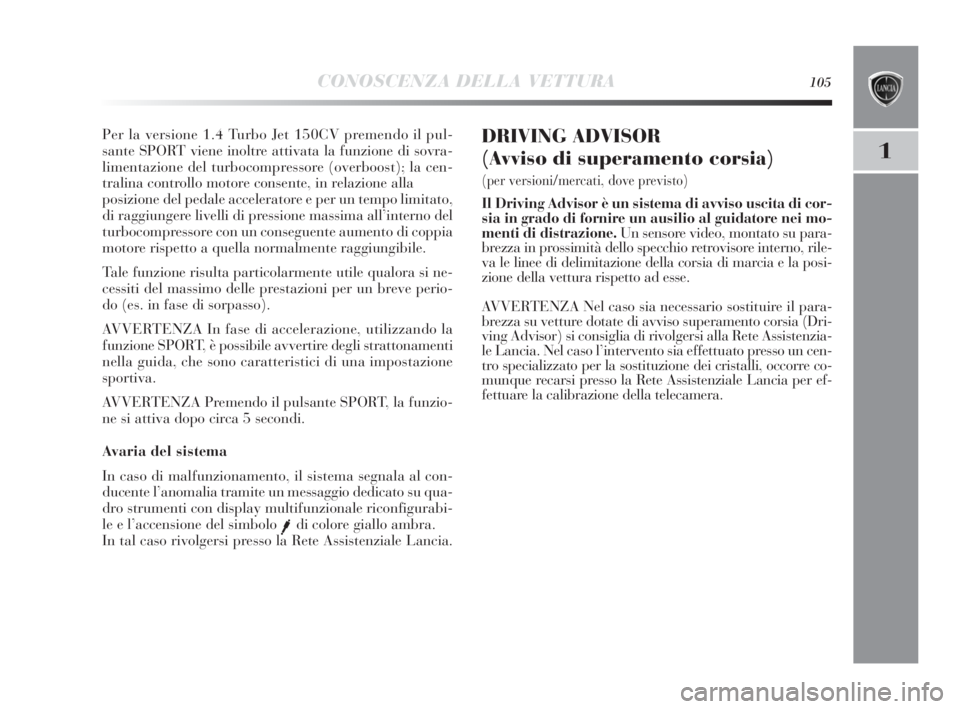

Per la versione 1.4 Turbo Jet 150CV premendo il pul-
sante SPORT viene inoltre attivata la funzione di sovra-
limentazione del turbocompressore (overboost); la cen-
tralina controllo motore consente, in relazione alla
posizione del pedale acceleratore e per un tempo limitato,
di raggiungere livelli di pressione massima all’interno del
turbocompressore con un conseguente aumento di coppia
motore rispetto a quella normalmente raggiungibile.
Tale funzione risulta particolarmente utile qualora si ne-
cessiti del massimo delle prestazioni per un breve perio-
do (es. in fase di sorpasso).
AVVERTENZA In fase di accelerazione, utilizzando la
funzione SPORT, è possibile avvertire degli strattonamenti
nella guida, che sono caratteristici di una impostazione
sportiva.
AVVERTENZA Premendo il pulsante SPORT, la funzio-
ne si attiva dopo circa 5 secondi.
Avaria del sistema
In caso di malfunzionamento, il sistema segnala al con-
ducente l’anomalia tramite un messaggio dedicato su qua-
dro strumenti con display multifunzionale riconfigurabi-
le e l’accensione del simbolo
idi colore giallo ambra.
In tal caso rivolgersi presso la Rete Assistenziale Lancia.
DRIVING ADVISOR
(Avviso di superamento corsia)
(per versioni/mercati, dove previsto)
Il Driving Advisor è un sistema di avviso uscita di cor-
sia in grado di fornire un ausilio al guidatore nei mo-
menti di distrazione.Un sensore video, montato su para-
brezza in prossimità dello specchio retrovisore interno, rile-
va le linee di delimitazione della corsia di marcia e la posi-
zione della vettura rispetto ad esse.
AVVERTENZA Nel caso sia necessario sostituire il para-
brezza su vetture dotate di avviso superamento corsia (Dri-
ving Advisor) si consiglia di rivolgersi alla Rete Assistenzia-
le Lancia. Nel caso l’intervento sia effettuato presso un cen-
tro specializzato per la sostituzione dei cristalli, occorre co-
munque recarsi presso la Rete Assistenziale Lancia per ef-
fettuare la calibrazione della telecamera.
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 105

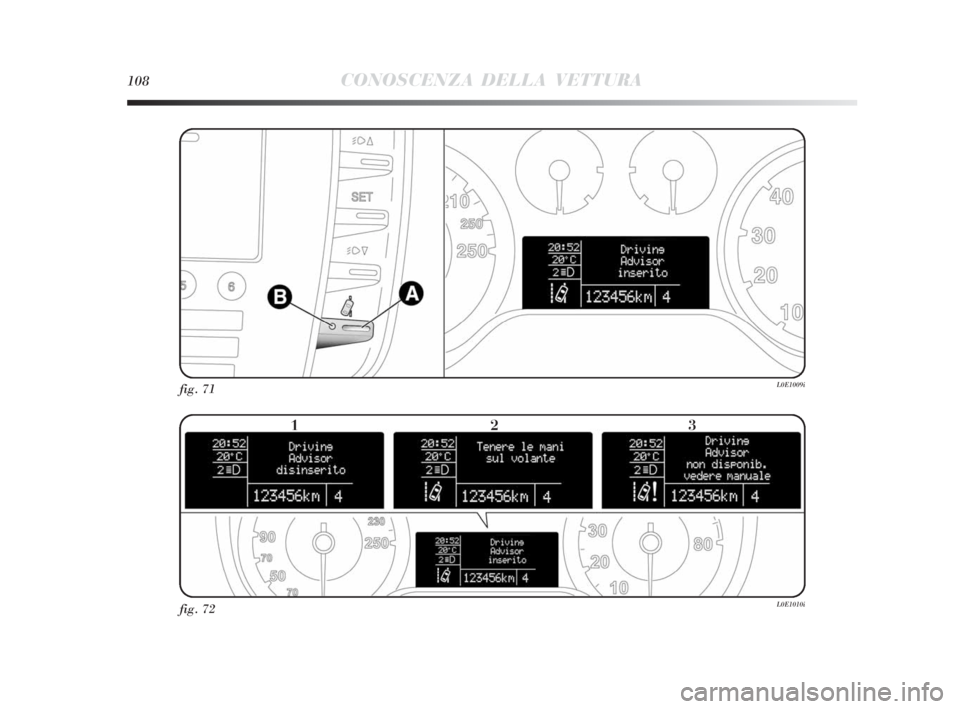

106CONOSCENZA DELLA VETTURA

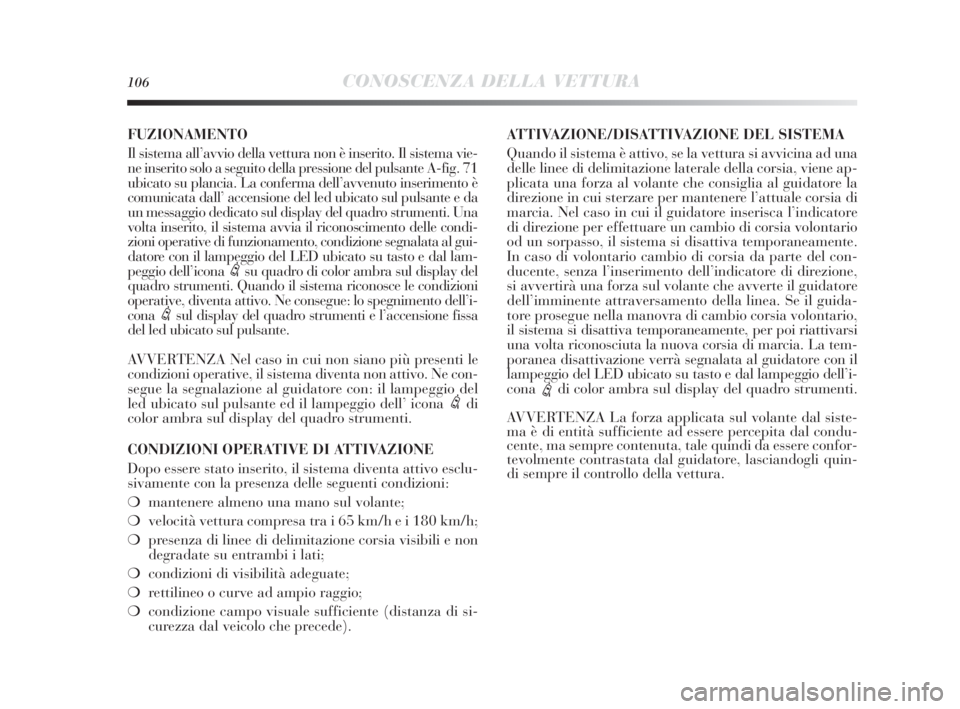

FUZIONAMENTO
Il sistema all’avvio della vettura non è inserito. Il sistema vie-
ne inserito solo a seguito della pressione del pulsante A-fig. 71
ubicato su plancia. La conferma dell’avvenuto inserimento è
comunicata dall’ accensione del led ubicato sul pulsante e da
un messaggio dedicato sul display del quadro strumenti. Una
volta inserito, il sistema avvia il riconoscimento delle condi-
zioni operative di funzionamento, condizione segnalata al gui-
datore con il lampeggio del LED ubicato su tasto e dal lam-
peggio dell’icona
esu quadro di color ambra sul display del
quadro strumenti. Quando il sistema riconosce le condizioni
operative, diventa attivo. Ne consegue: lo spegnimento dell’i-
cona
esul display del quadro strumenti e l’accensione fissa
del led ubicato sul pulsante.
AVVERTENZA Nel caso in cui non siano più presenti le
condizioni operative, il sistema diventa non attivo. Ne con-
segue la segnalazione al guidatore con: il lampeggio del
led ubicato sul pulsante ed il lampeggio dell’ icona
edi
color ambra sul display del quadro strumenti.
CONDIZIONI OPERATIVE DI ATTIVAZIONE
Dopo essere stato inserito, il sistema diventa attivo esclu-
sivamente con la presenza delle seguenti condizioni:
❍mantenere almeno una mano sul volante;
❍velocità vettura compresa tra i 65 km/h e i 180 km/h;
❍presenza di linee di delimitazione corsia visibili e non
degradate su entrambi i lati;
❍condizioni di visibilità adeguate;
❍rettilineo o curve ad ampio raggio;
❍condizione campo visuale sufficiente (distanza di si-
curezza dal veicolo che precede). ATTIVAZIONE/DISATTIVAZIONE DEL SISTEMA
Quando il sistema è attivo, se la vettura si avvicina ad una
delle linee di delimitazione laterale della corsia, viene ap-
plicata una forza al volante che consiglia al guidatore la
direzione in cui sterzare per mantenere l’attuale corsia di
marcia. Nel caso in cui il guidatore inserisca l’indicatore
di direzione per effettuare un cambio di corsia volontario
od un sorpasso, il sistema si disattiva temporaneamente.
In caso di volontario cambio di corsia da parte del con-
ducente, senza l’inserimento dell’indicatore di direzione,
si avvertirà una forza sul volante che avverte il guidatore
dell’imminente attraversamento della linea. Se il guida-
tore prosegue nella manovra di cambio corsia volontario,
il sistema si disattiva temporaneamente, per poi riattivarsi
una volta riconosciuta la nuova corsia di marcia. La tem-
poranea disattivazione verrà segnalata al guidatore con il
lampeggio del LED ubicato su tasto e dal lampeggio dell’i-
conaedi color ambra sul display del quadro strumenti.
AVVERTENZA La forza applicata sul volante dal siste-
ma è di entità sufficiente ad essere percepita dal condu-
cente, ma sempre contenuta, tale quindi da essere confor-
tevolmente contrastata dal guidatore, lasciandogli quin-
di sempre il controllo della vettura.
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 106

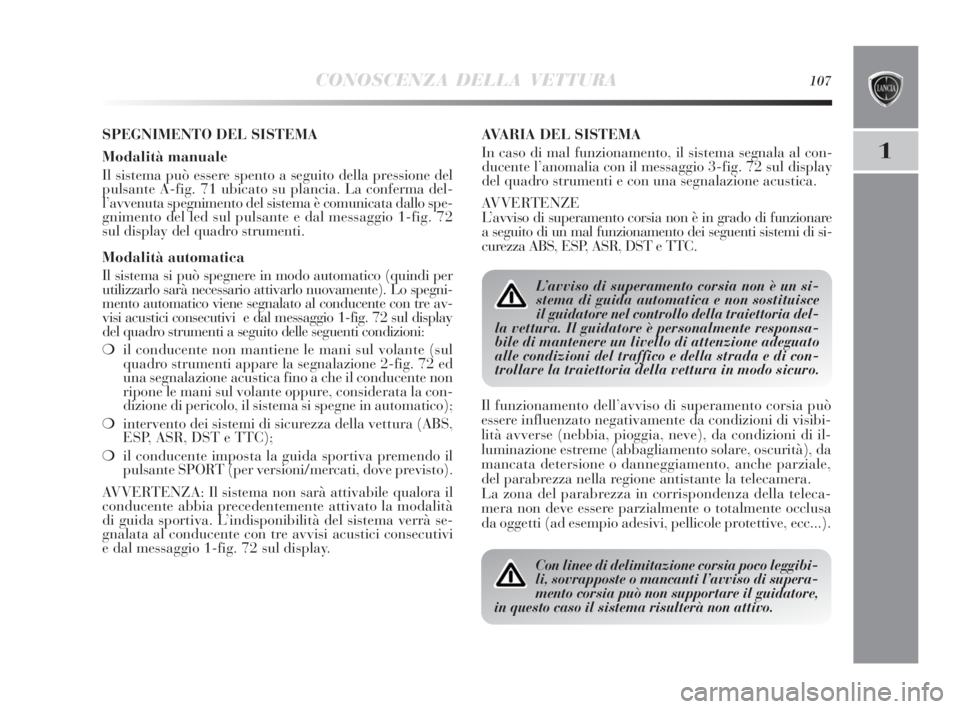

CONOSCENZA DELLA VETTURA107
1
SPEGNIMENTO DEL SISTEMA
Modalità manuale
Il sistema può essere spento a seguito della pressione del
pulsante A-fig. 71 ubicato su plancia. La conferma del-
l’avvenuta spegnimento del sistema è comunicata dallo spe-
gnimento del led sul pulsante e dal messaggio 1-fig. 72
sul display del quadro strumenti.
Modalità automatica
Il sistema si può spegnere in modo automatico (quindi per
utilizzarlo sarà necessario attivarlo nuovamente). Lo spegni-
mento automatico viene segnalato al conducente con tre av-
visi acustici consecutivi e dal messaggio 1-fig. 72 sul display
del quadro strumenti a seguito delle seguenti condizioni:
❍il conducente non mantiene le mani sul volante (sul
quadro strumenti appare la segnalazione 2-fig. 72 ed
una segnalazione acustica fino a che il conducente non
ripone le mani sul volante oppure, considerata la con-
dizione di pericolo, il sistema si spegne in automatico);
❍intervento dei sistemi di sicurezza della vettura (ABS,
ESP, ASR, DST e TTC);
❍il conducente imposta la guida sportiva premendo il
pulsante SPORT (per versioni/mercati, dove previsto).
AVVERTENZA: Il sistema non sarà attivabile qualora il
conducente abbia precedentemente attivato la modalità
di guida sportiva. L’indisponibilità del sistema verrà se-
gnalata al conducente con tre avvisi acustici consecutivi
e dal messaggio 1-fig. 72 sul display.AVARIA DEL SISTEMA
In caso di mal funzionamento, il sistema segnala al con-
ducente l’anomalia con il messaggio 3-fig. 72 sul display
del quadro strumenti e con una segnalazione acustica.
AVVERTENZE
L’avviso di superamento corsia non è in grado di funzionare
a seguito di un mal funzionamento dei seguenti sistemi di si-
curezza ABS, ESP, ASR, DST e TTC.
Con linee di delimitazione corsia poco leggibi-
li, sovrapposte o mancanti l’avviso di supera-
mento corsia può non supportare il guidatore,
in questo caso il sistema risulterà non attivo.
L’avviso di superamento corsia non è un si-
stema di guida automatica e non sostituisce
il guidatore nel controllo della traiettoria del-
la vettura. Il guidatore è personalmente responsa-
bile di mantenere un livello di attenzione adeguato
alle condizioni del traffico e della strada e di con-
trollare la traiettoria della vettura in modo sicuro.
Il funzionamento dell’avviso di superamento corsia può
essere influenzato negativamente da condizioni di visibi-
lità avverse (nebbia, pioggia, neve), da condizioni di il-
luminazione estreme (abbagliamento solare, oscurità), da
mancata detersione o danneggiamento, anche parziale,
del parabrezza nella regione antistante la telecamera.
La zona del parabrezza in corrispondenza della teleca-
mera non deve essere parzialmente o totalmente occlusa
da oggetti (ad esempio adesivi, pellicole protettive, ecc...).
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 107

108CONOSCENZA DELLA VETTURA
fig. 71L0E1009i
fig. 72L0E1010i
123
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 108

–
Driving Advisor
inserito
–
–
Driving Advisor
inserito
Driving Advisor
disinserito
Driving Advisor
disinserito
Tenere le mani
sul volante
Driving Advisor
non disponib.
vedere manuale
Driving Advisor
disinseritoSistema non inserito
Il sistema è stato inserito
e non è attivo
Il sistema cerca
le condizioni operative
di funzionamento
Il sistema è attivo e
le condizioni operative
sono state riconosciute
Il sistema è stato inserito
ed è subito attivo
Il sistema è stato
disinserito manualmente
Il sistema si è disinserito
in automatico
Il sistema avvisa
il guidatore di riporre
le mani sul volante
Il sistema è in avaria:
recarsi presso la
Rete Assistenziale Lancia
Il sistema non è stato
inserito a causa della
attivazione della modalità
di guida sportiva
CONOSCENZA DELLA VETTURA109
1

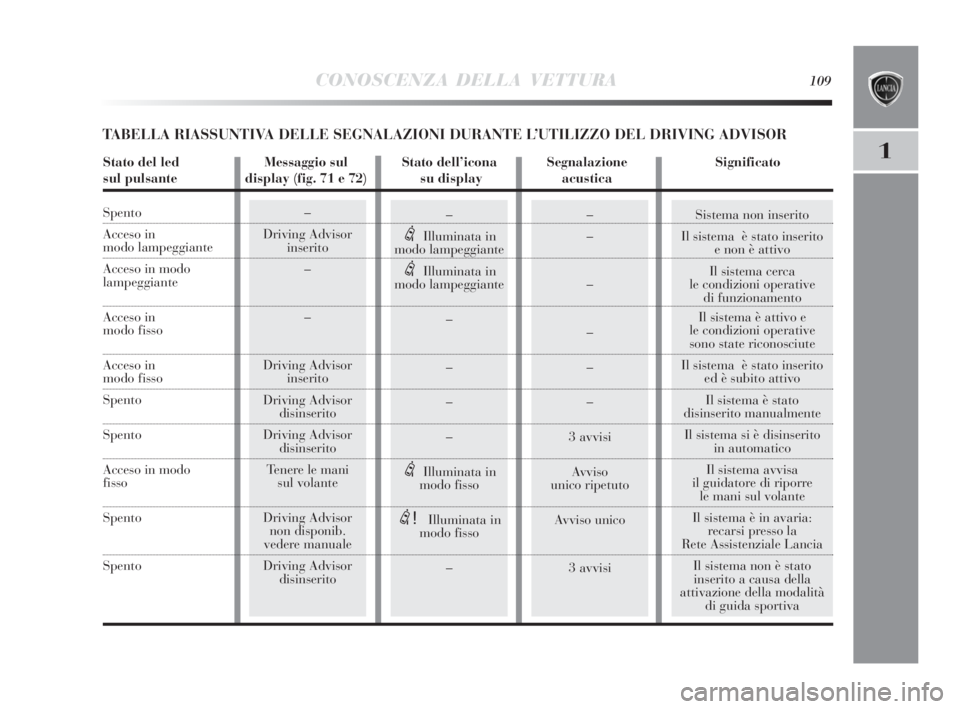

TABELLA RIASSUNTIVA DELLE SEGNALAZIONI DURANTE L’UTILIZZO DEL DRIVING ADVISOR
–
–
–
–
–
–
3 avvisi
Avviso
unico ripetuto
Avviso unico
3 avvisi–
eIlluminata in
modo lampeggiante
eIlluminata in
modo lampeggiante
–
–
–
–
eIlluminata in
modo fisso
e! Illuminata in
modo fisso
–
Stato del led Messaggio sul Stato dell’icona Segnalazione Significato
sul pulsante display (fig. 71 e 72) su display acustica
Spento
Acceso in
modo lampeggiante
Acceso in modo
lampeggiante
Acceso in
modo fisso
Acceso in modo fisso
Spento
Spento
Acceso in modo
fisso
Spento
Spento
001-142 Delta 4ed IT 24-02-2010 14:24 Pagina 109
